HỌC VIỆN CÔNG NGHỆ BƯU CHÍNH VIỄN THÔNG
KHOA VIỄN THÔNG 1
-------- --- --------
BÁO CÁO BÀI TẬP LỚN
KỸ THUẬT MẠNG TRUYỀN THÔNG
ĐỀ TÀI: THIẾT KẾ XÂY DỰNG MẠNG LAN CHO DOANH NGHIỆP
Giảng viên hướng dẫn: Phạm Anh Thư
Tên sinh viên :Trần Tuấn Trường
Mã sinh viên : B20DCVT 409
Nhóm lớp : 02
Hà Nội - 2023 lOMoAR cPSD| 58737056 1 | P a g e MỤC LỤC
LỜI NÓI ĐẦU ..................................................................................................................................... 3
PHẦN 1: KỊCH BẢN XÂY DỰNG .................................................................................................... 4
PHẦN 2: THIẾT KẾ KIẾN TRÚC MẠNG ........................................................................................ 5
1. Mô hình kết nối ............................................................................................................................ 5
2. Phân bố các thiết bị ...................................................................................................................... 6
3. Phân bố địa chỉ IP ........................................................................................................................ 6
4. Giao thức định tuyến .................................................................................................................... 7
5. Phương án lựa chọn thiết bị ......................................................................................................... 7
PHẦN 3: MÔ PHỎNG ........................................................................................................................ 9 lOMoAR cPSD| 58737056
LỜI NÓI ĐẦU
Trao đổi thông tin là một nhu cầu bức thiết và không thể thiếu của con người . Mạng điện
thoại ra đời đã phần nào giải quyết vấn đề này. Chưa dừng lại ở đó, con người còn muốn trao
đổi nhiều dạng thông tin khác như văn bản, hình ảnh, âm thanh,… Việc kết nối nhiều máy tính
hay các thiết bị lại với nhau không nhằm ngoài mục đích này. Việc kết nối các thiết bị thành
một hệ thống mạng giúp con người sử dụng được sức mạnh tổng hợp của trí tuệ nhân loại cũng
như sức mạnh tổng hợp của các công cụ xử lý thông tin.
Sự kết hợp của mạng máy tính với các hệ thống truyền thông đã tạo ra một sự chuyển biến
có tính cách mạng trong về đề tổ chức khai thác và sử dụng các hệ thống máy tính. Ngày nay
với sự bùng nổ của công nghệ thông tin, cùng với tình hình kinh tế phát triển không ngừng ,
nhu cầu sử dụng Internet, mạng nội bộ đã tăng cao cả trong các tổ chức doanh nghiệp, cơ quan
lẫn các hộ gia đình. Đặc biệt là nhu cầu xây dựng một hệ thống mạng LAN trong doanh nghiệp
là một nhu cầu không thể thiếu . Đó cũng là cơ sở thực tiễn để ra đời bài tiểu luận này.
Trong quá trình thực hiện bài tiểu luận và viết báo cáo, có thể em đã có những thiếu sót,
rất mong cô giáo thông cảm và cho em những góp ý.
Em xin chân thành cảm ơn ! lOMoAR cPSD| 58737056
PHẦN 1: KỊCH BẢN XÂY DỰNG
1. Đối tượng
Yêu cầu thiết kế một hệ thống mạng LAN cho doanh nghiệp X gồm có 3 tầng, tầng 1 gồm
2 phòng ban là Marketing và Nhân sự, tầng 2 gồm 2 phòng ban là Tài chính và ICT, tầng 3 là tầng servers.
2. Khảo sát thực tế a) Nhận xét
- Doanh nghiệp X là một doanh nghiệp mới khởi nghiệp, trụ sở mới chính thức đi vào hoạt
động không lâu, chưa có hệ thống mạng LAN.
- Chưa đáp ứng được yêu cầu sử dụng tài nguyên của các phòng ban, chưa tận dụng tối đa
tài nguyên vốn có của doanh nghiệp b) Phương hướng
- Dự án của hệ thống này là xây dựng được 1 mô hình mạng LAN có thể đáp ứng đầy đủ
các yêu cầu sử dụng mạng của các phòng ban hoạt động trong doanh nghiệp.
- Sử dụng tối đa tài nguyên trong doanh nghiệp một cách hợp lý, có khả năng mở rộng thêm
khi hệ thống cần trong tương lai.
3. Yêu cầu của hệ thống
- Các nhân viên trong văn phòng có thể truy cập Internet
- Các nhân viên, người có liên quan đến doanh nghiệp có thể truy cập Internet qua Wireless.
- Các máy tính trong công ty có thể liên lạc được với nhau.
- Doanh nghiệp có tất cả 224 thiết bị hoạt động trong mạng LAN.
- Sử dụng dải địa chỉ 192.168.9.0/24 để chia các mạng con.
- Chia mạng con hoặc dùng VLAN.
- Các thiết bị sử dụng địa chỉ IP động. lOMoAR cPSD| 58737056
PHẦN 2: THIẾT KẾ KIẾN TRÚC MẠNG
1. Mô hình kết nối
- Mô hình hệ thống được thiết kế theo topo hình sao . Có tất cả 8 mạng chia đều cho 3 tầng, trong
đó tầng 1 có 2 phòng ban là Marketing và Nhân sự, tầng 2 có 2 phòng ban là Tài chính và ICT,
tầng 3 có 1 phòng ban là phòng servers.

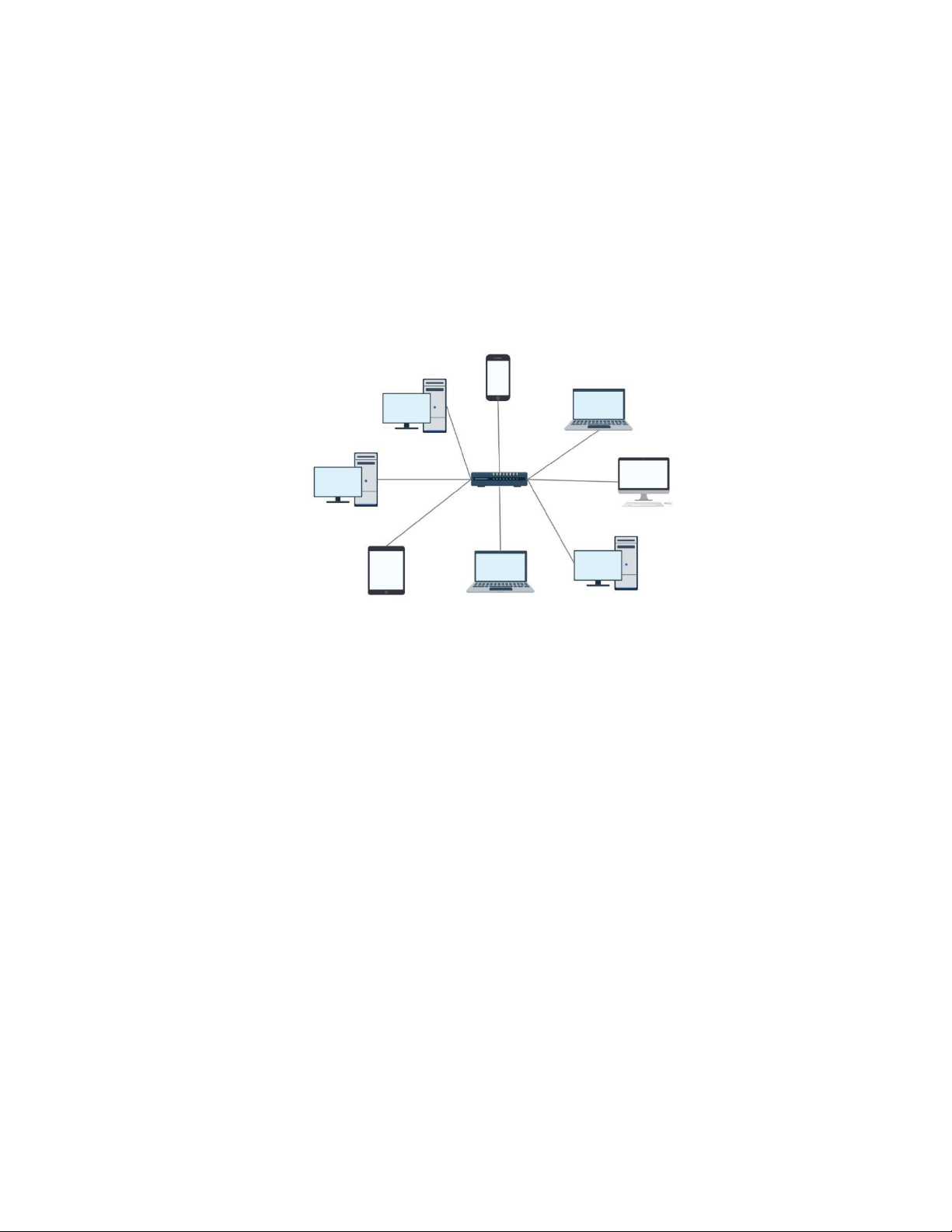

Cấu trúc liên kết hình sao (star topology)
Mô hình mạng hình sao là mô hình mà các thiết bị đầu cuối được lần lượt kết nối với một
thiết bị trung tâm. Thiết bị trung tâm trong đề tài này là Switch. Khi một máy có nhu cầu truyền
dữ liệu, gói tin sẽ được truyền cho thiết bị trung tâm. Mỗi gói tin đều có định danh của thiết bị
đầu cuối nhận tin. Thiết bị trung tâm sẽ chịu trách nhiệm chuyển tiếp gói tin đến thiết bị đầu cuối
nhận tin. Ở đó, gói tin sẽ được xử lý. Ưu điểm là:
• có độ tin cậy cao, nếu một dây mạng hoặc một thiết bị đầu cuối bị lỗi, không ảnh
hưởng gì tới các thiết bị đầu cuối còn lại.
• Khi thêm thiết bị đầu cuối hoặc mở rộng mạng sẽ không ảnh hưởng tới hoạt động
của các thiết bị đầu cuối và mạng hiện tại. • Dễ dàng lắp đặt . • Giá thành không cao.
• Dễ dàng sử lý sự cố. lOMoAR cPSD| 58737056
2. Phân bố các thiết bị
- Tầng 1: phòng Marketing có 60 thiết bị (PC, Printer, Access-Point, laptop,
smartphone,…). Phòng Nhân sự có 60 thiết bị (PC, Printer, Access-Point, laptop, smartphone,…).
- Tầng 2: Phòng Tài chính có 60 thiết bị (PC, Printer, Access-Point, laptop, tablet,…).
Phòng ICT có 30 thiết bị (PC, Printer, Access-Point, laptop, tablet,…).
- Tầng 3: có 14 thiết bị (PC, DNS server, DHCP server, EMAIL server).
Vậy doanh nghiệp có tất cả 224 thiết bị .
3. Phân bố địa chỉ IP
Sử dụng kỹ thuật VLSM để chia được đủ số dải mạng và IP cho tất cả các thiết bị từ địa chỉ 192.168.9.0/24 Tầng 1 Phòng ban Dải mạng Host Broadcast Marketing 192.168.9.0/26 192.168.9.1 192.168.9.63 192.168.9.62 Nhân sự 192.168.9.64/26 192.168.9.65 192.168.9.127 192.168.9.126 Tầng 2 Phòng ban Dải mạng Host Broadcast Tài chính 192.168.9.128/26 192.168.9.129 192.168.9.191 192.168.9.190 ICT 192.168.9.192/27 192.168.9.193 192.168.9.223 192.168.9.222 lOMoAR cPSD| 58737056 Tầng 3 Phòng ban Dải mạng Host Broadcast Server room 192.168.9.224/28 192.168.9.225 192.168.9.239 192.168.9.238
Dải mạng giữa các Router: • 192.168.9.240/30 • 192.168.9.244/30
4. Giao thức định tuyến
Sử dụng giao thức định tuyến động OSPF (Open shortest path first), có những ưu điểm như: •
Chi phí được dùng làm thông số định tuyến để chọn đường đi chính xác trong hệ thống mạng. •
Router có thể dễ dàng lựa chọn đường đi bằng cách sử dụng những thông tin mới nhất. •
Giao thức định tuyến OSPF có khả năng hỗ trợ CIDR và VLSM. •
Mỗi Router sẽ đồng bộ về toàn bộ cấu trúc hệ thống mạng và một bộ hồ sơ đầy đủ nên
chúng rất khó bị lặp vòng.
5. Phương án lựa chọn thiết bị a) Router
Sử dụng 3 router 2621XM của Cisco với thông số kỹ thuật:
- Tiêu chuẩn và giao thức: Wi-Fi 802.11ac
- Loại mã hóa: WPA2 – PSK - Cổng: 1 X10/100Mbps
- Chức năng: Tường lửa, QoS, VPN
- Giao thức định tuyến: OSPF, BGP

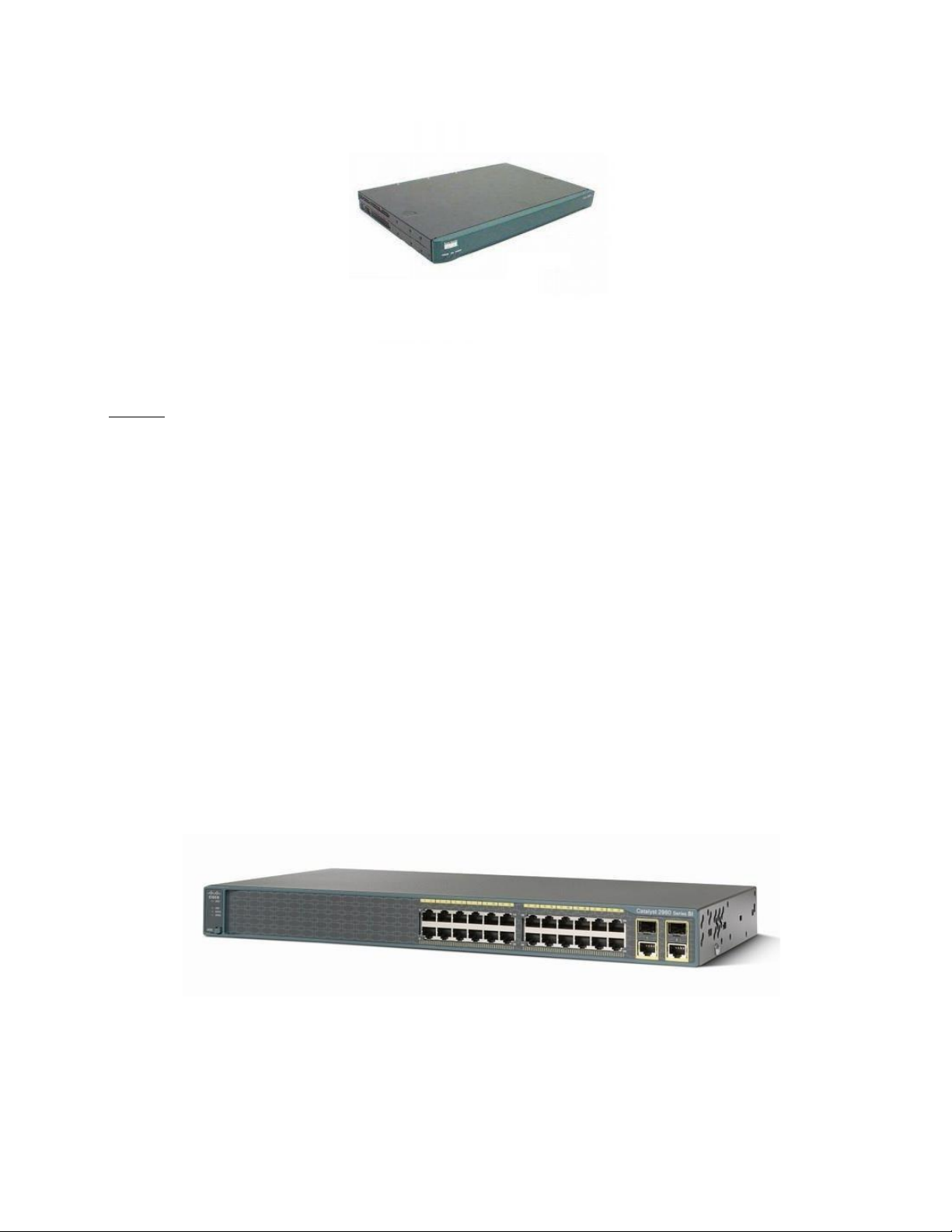

- Điện áp: AC 100/240 V ( 50/60Hz) lOMoAR cPSD| 58737056 Cisco Router 2621XM b) Switch
Sử dụng 5 switch 2960 của Cisco với thông số kỹ thuật - Port: 24
- Transmission Rate: 10/100/1000Mbps
Ưu điểm của Switch Cisco 24 port so với các loại switch khác:
+) Thiết bị có số lượng cổng cắm lớn, có báo hiệu đèn LED giúp người quản lý giám sát được
kết nối đường truyền.
+) Tốc độ đường truyền ổn định nhanh chóng, kể cả khi kết hợp với các thiết bị đa phương tiện.
Giải pháp xử lý thông tin nhanh chóng, kịp thời.
+) Bảo mật thông tin tốt, tiêu tốn ít năng lượng điện (giảm tới hơn 20%) tiết kiệm năng lượng
vận hành các thiệt bị mạng cho doanh nghiệp.
+) Thiết bị có kích thước nhỏ gọn, phù hợp sử dụng trên nhiều địa hình, sử dụng ngoài tủ điện hiệu quả. Cisco Switch 2960 lOMoAR cPSD| 58737056 c) Access point
Sử dụng 3 thiết bị Access point AP 1250 của Cisco để phát wireless wi-fi cho các thiết bị như
laptop, tablet, smartphone. Đặc điểm:
- Hỗ trợ 802.11n v2.0 (300Mbps)
- Sử dụng công nghệ input và output 2-by-3
- Làm việc ở chuẩn 802.1i/WPA2
- Có 64MB DRAM và 32MB bộ nhớ flash. Hoạt động ở 2 tần số 2.4GHz và 5GHz

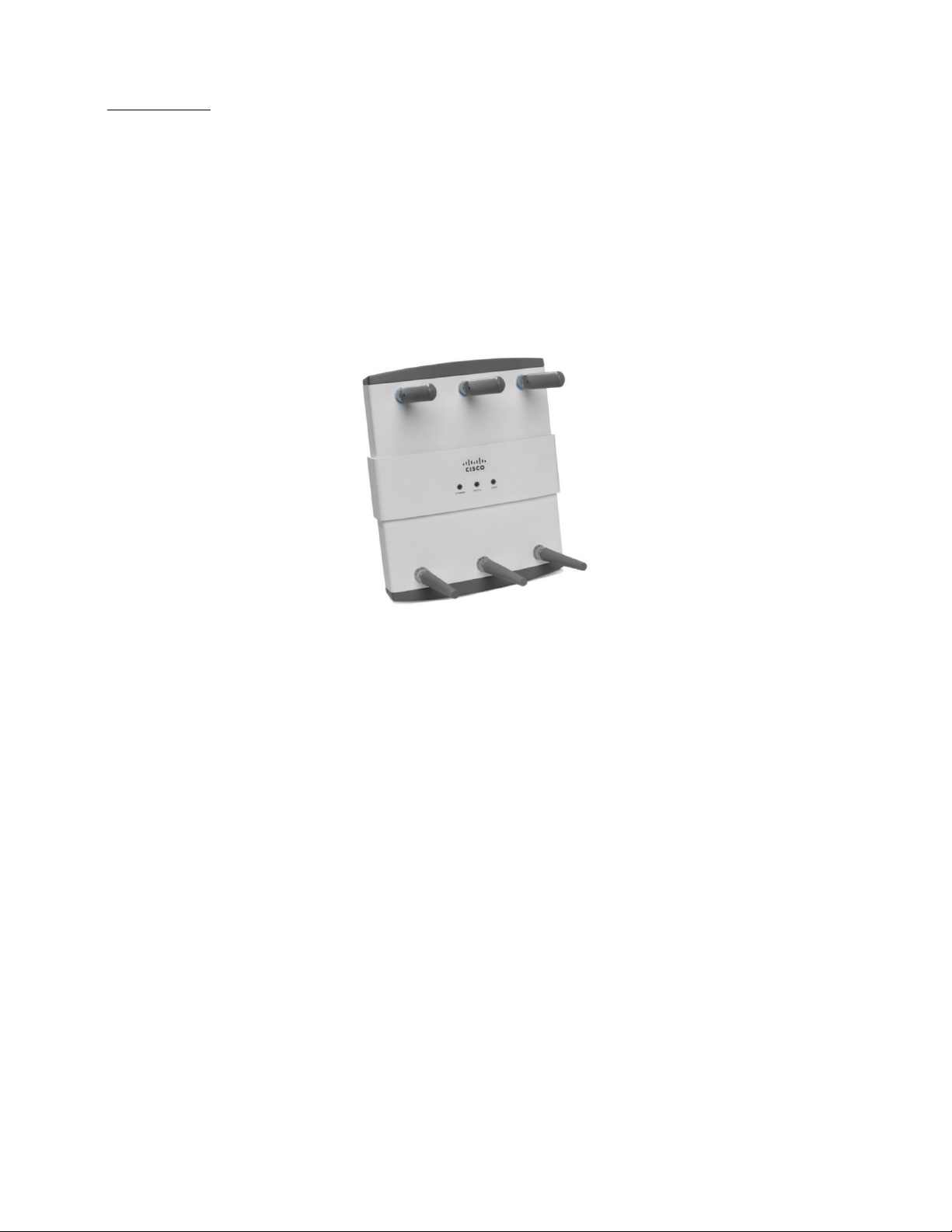

Cisco Access point AP 1250 PHẦN 3: MÔ PHỎNG
 Thực hiện mô phỏng trên phần mềm Cisco Packet Tracer lOMoAR cPSD| 58737056

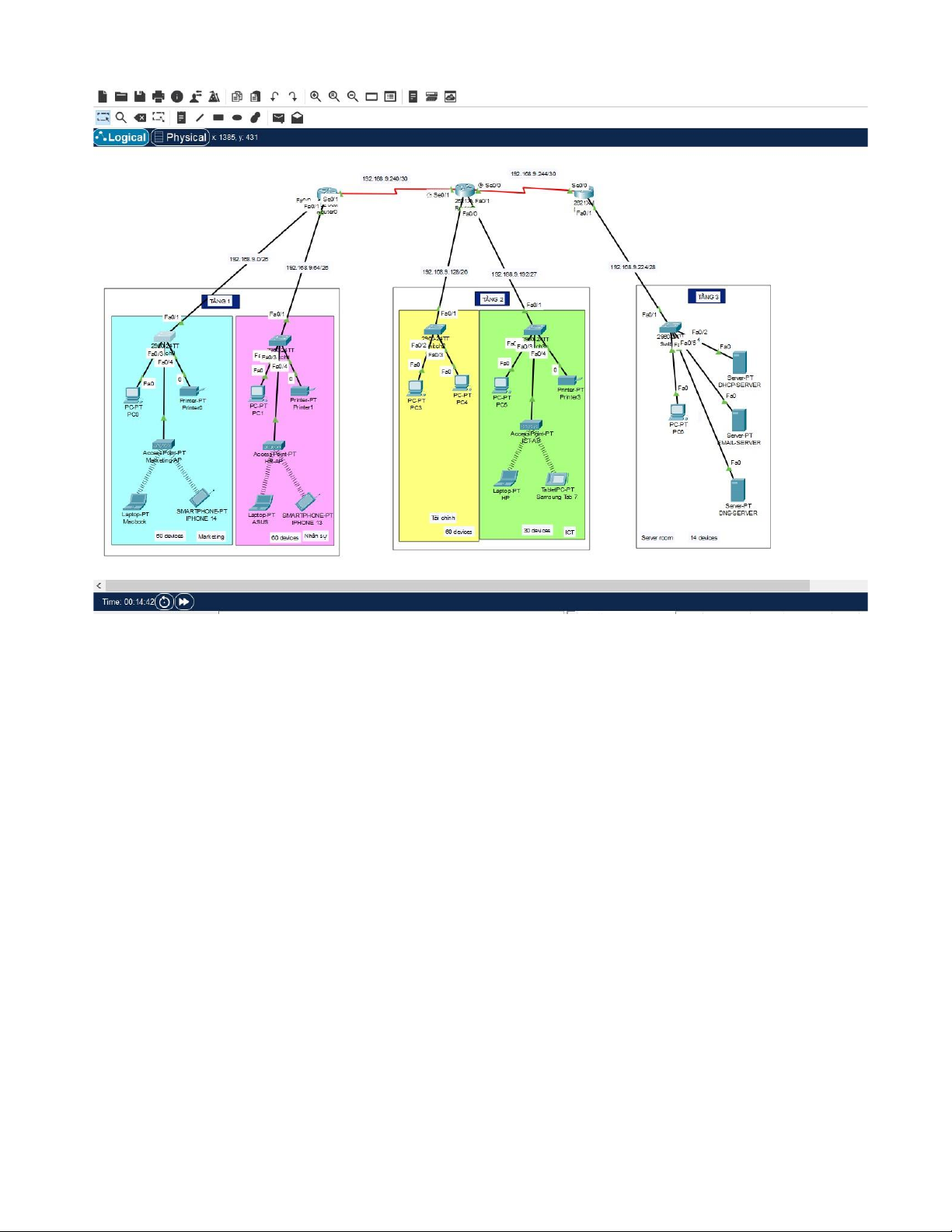

Mô hình hệ thống mạng lOMoAR cPSD| 58737056

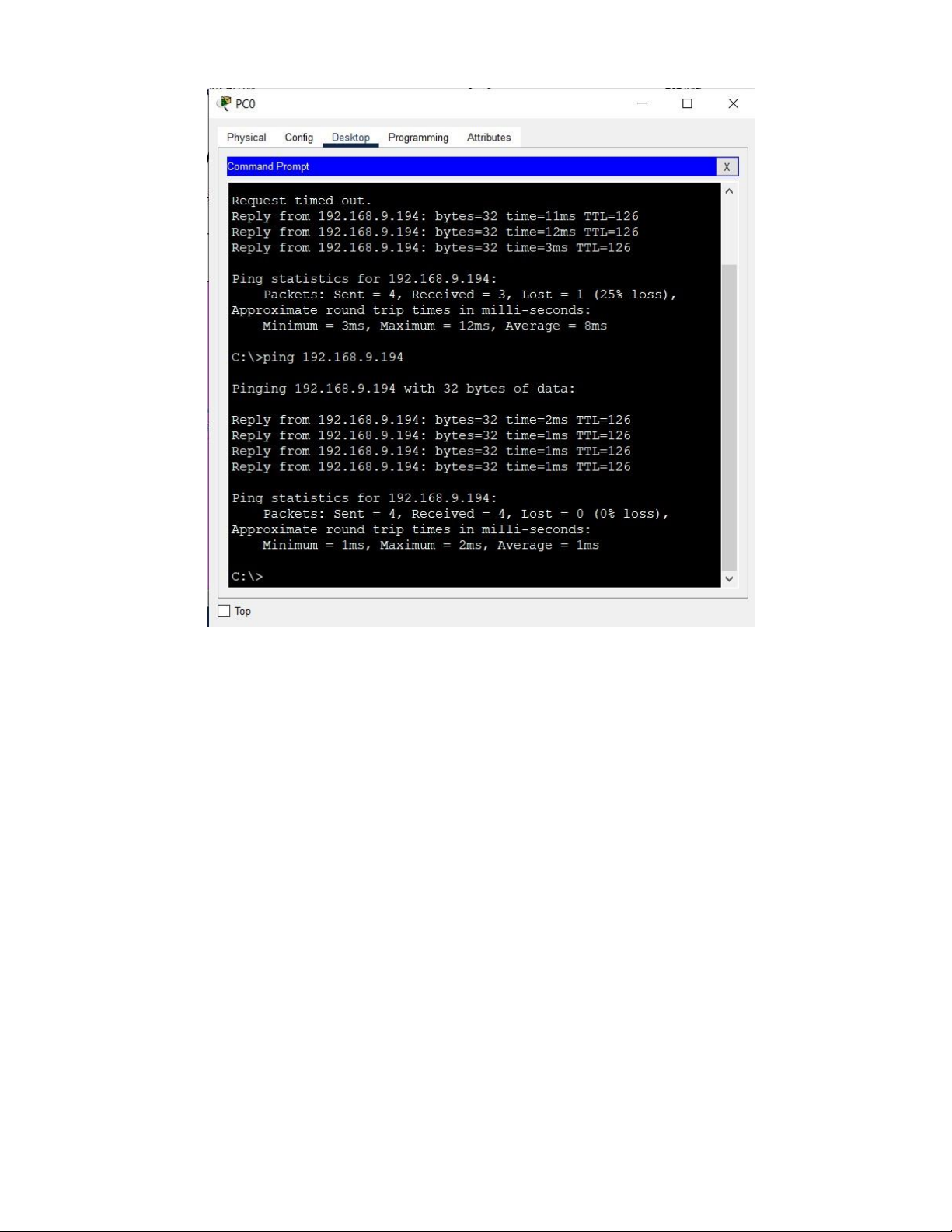

Truyền thông giữa PC0 của phòng Marketing và PC5 của phòng ICT có địa chỉ là 192.168.9.194 lOMoAR cPSD| 58737056 lOMoAR cPSD| 58737056
Một bảng định tuyến tại Router R1

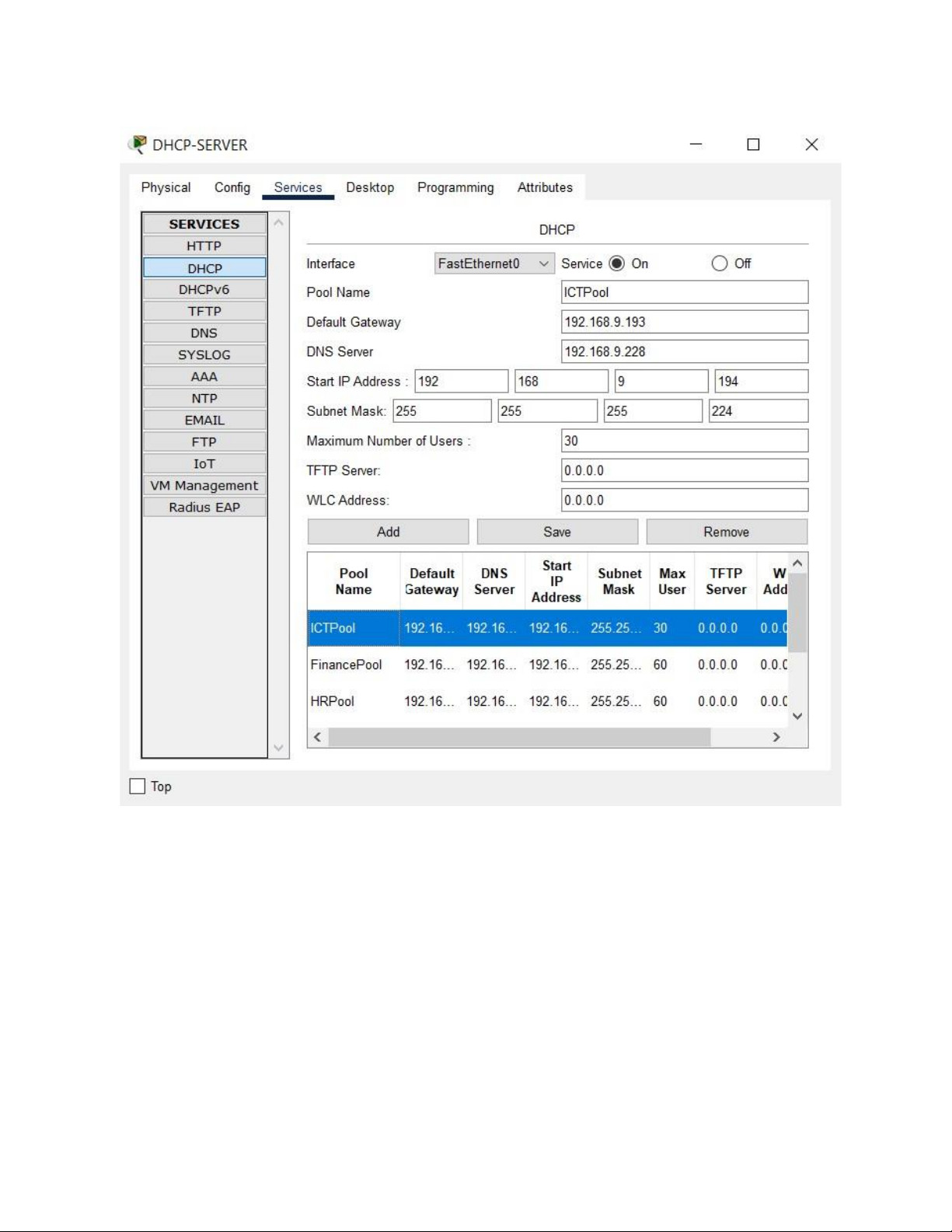

Dịch vụ DHCP server cấp ip động cho các thiết bị
