Báo cáo thực hành mô phỏng Anten
Họ tên: Nguyễn Trung Kiên Mã sinh viên: B22DCVT262 Nhóm Lý thuyết: 02 Tổ TH: 02 1. Yêu cầu mô phỏng •
Loại anten: Microstrip line (vi dải)
Đối với anten vi dải chữ nhật: •
Cách cấp điện: Waveguide port •
Chất điện môi sử dụng: FR-4 •
Tần số hoạt động: f= 2,62 GHz
2. Tính toán tham số thiết kế:
2.1. Tính tham số kích thước của anten:

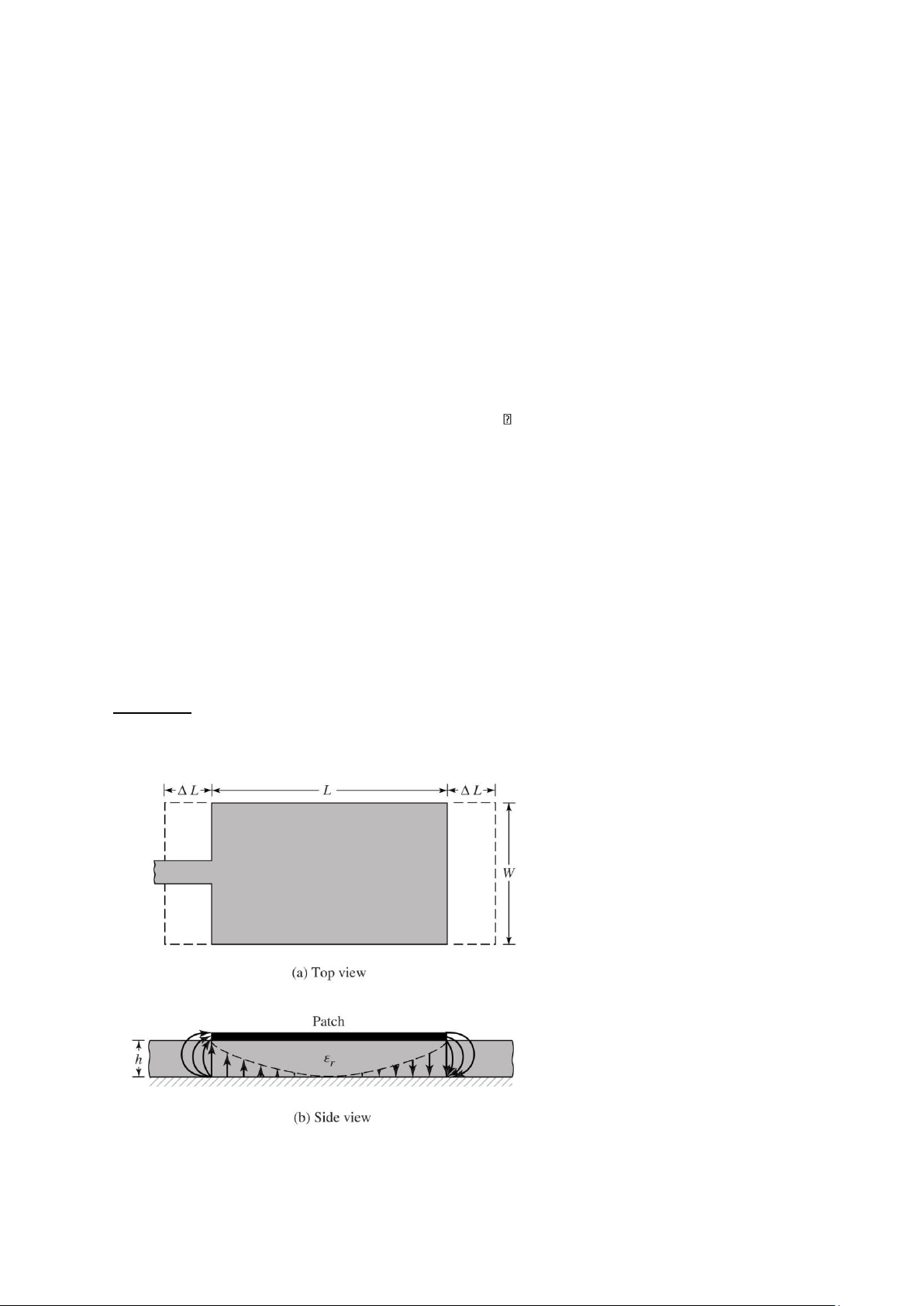

Yêu cầu: Đưa ra các tham số khởi tạo, tính được các tham số thiết kế từ công thức lý thuyết h = 0.3 mm lOMoAR cPSD| 58977565 εr = 5.262 W = 72.1 mm L = 55.9 mm wf = 1.262 mm
2.2. Đối với anten vi dải chữ nhật – Tính tham số kích thước của đường cấp điện:

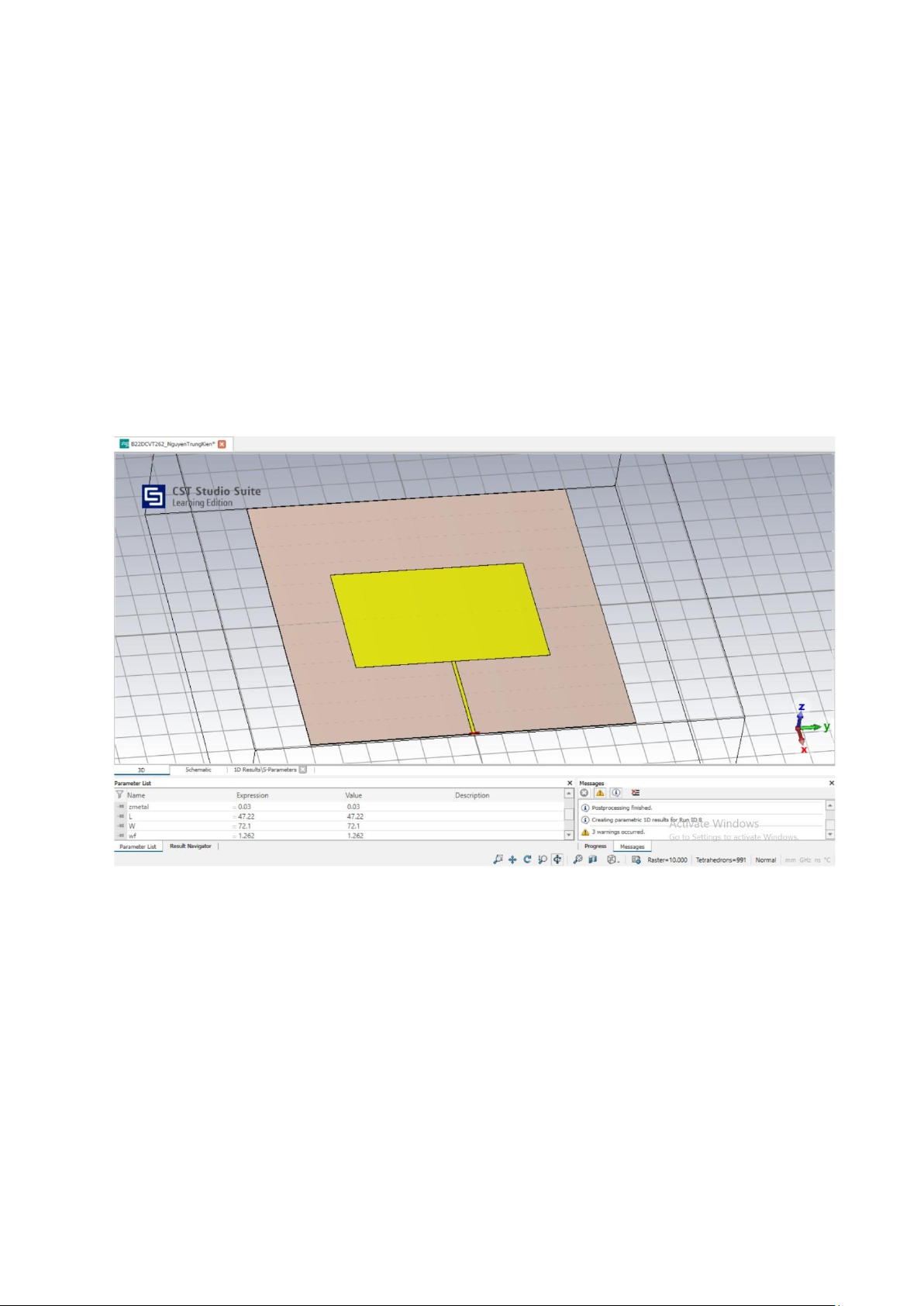

2.3 Mô hình thiết kế mô phỏng. 3. Kết quả mô phỏng
3.1. Kết quả mô phỏng ban đầu theo tính toán lý thuyết

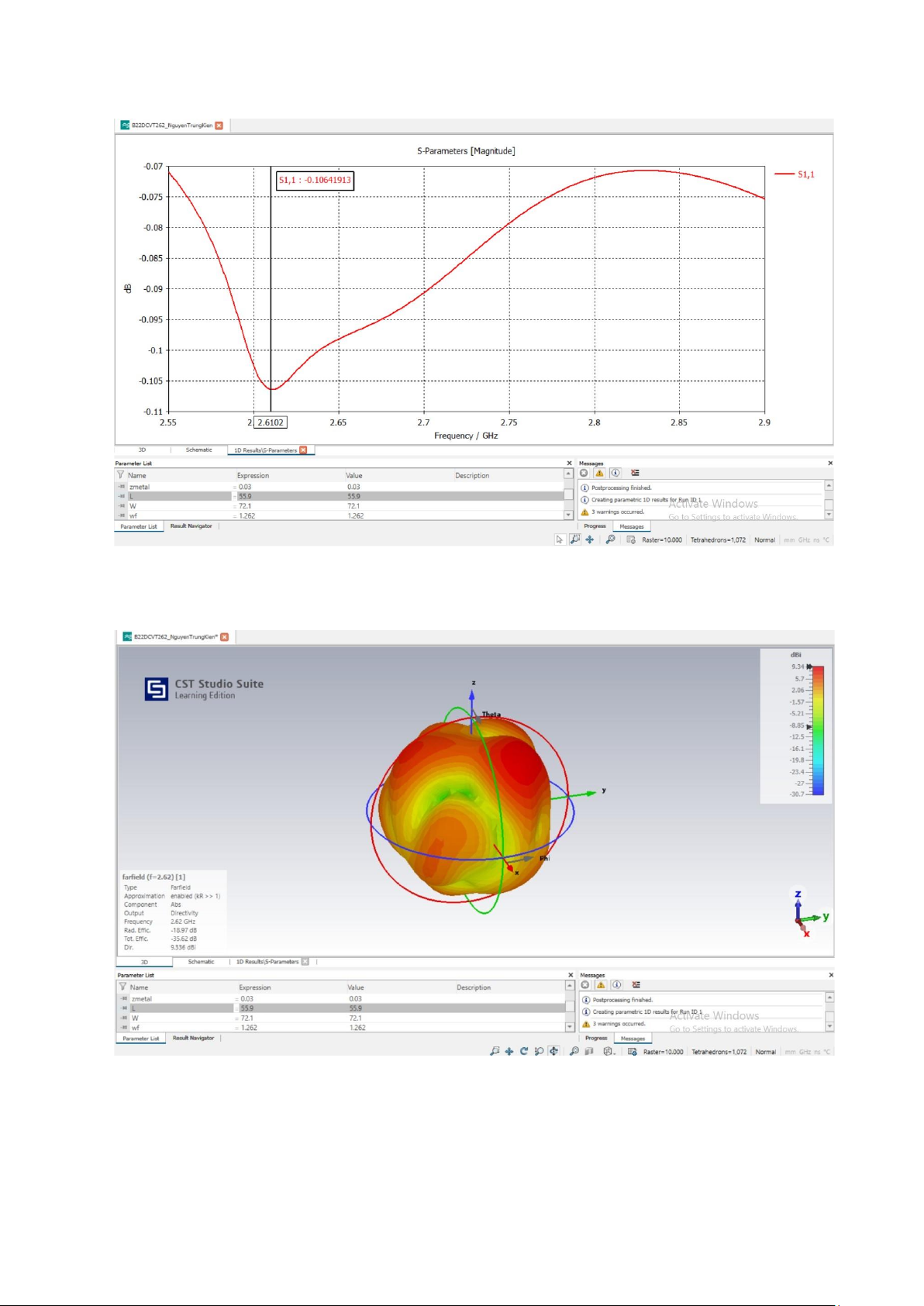

- Hình kết quả phối hợp trở kháng lOMoAR cPSD| 58977565
Tần số tại 3.6102 GHz thấp hơn tần số phối hợp trở kháng f = 3.27 GHz lOMoAR cPSD| 58977565
- Hiệu suất bức xạ = 1.268 %
- Hiệu suất toàn phần = 0.0274 %
- Hệ số hướng tính = 9.336 dbi
3.2. Tối ưu tham số thiết kế
3.2.1. Quét tham số để đạt được tần số hoạt động theo yêu cầu lOMoAR cPSD| 58977565
Kết luận : tại L = 47.2 mm thì phối hợp trở kháng gần nhất với tần số 2.62 GHz

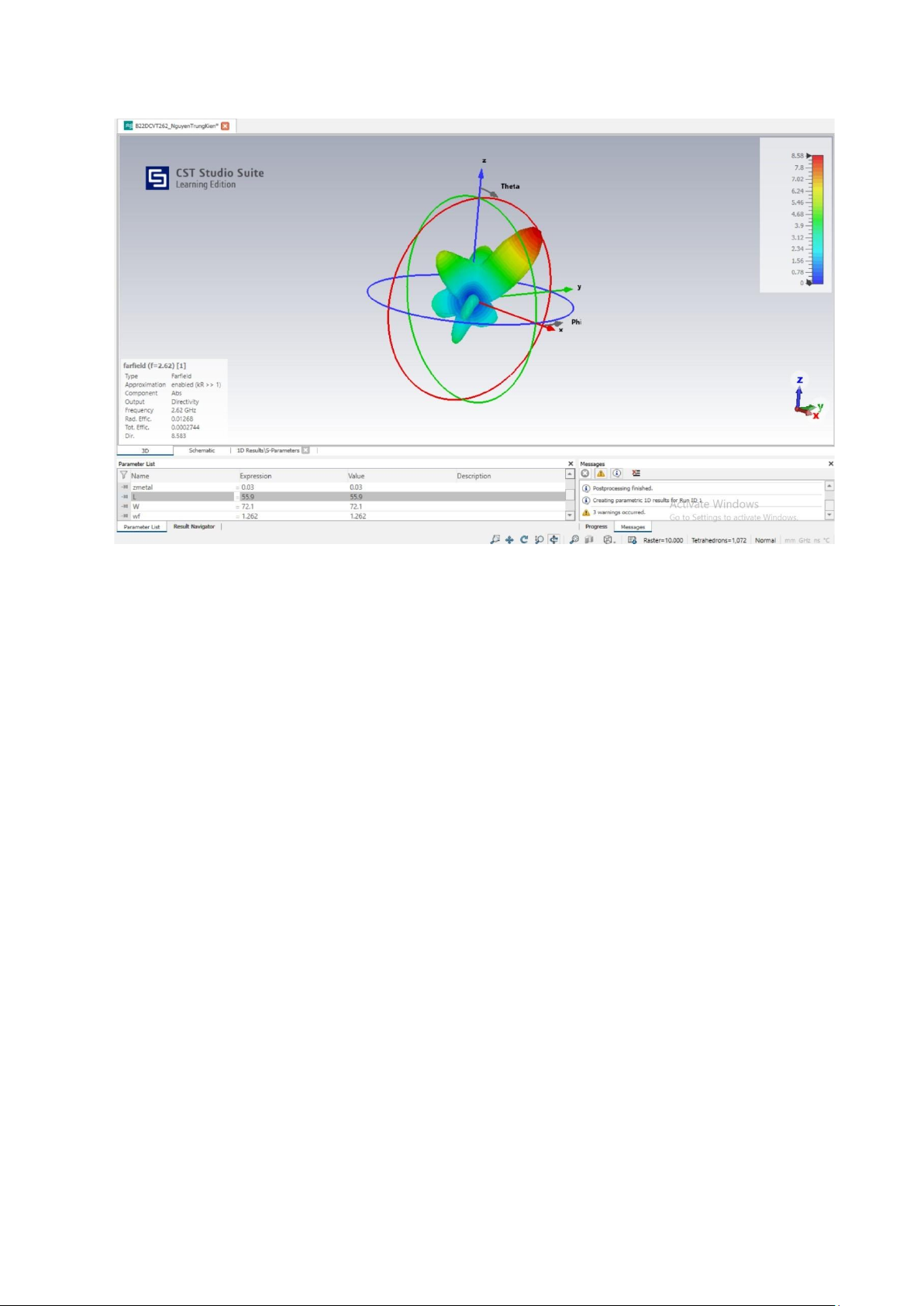

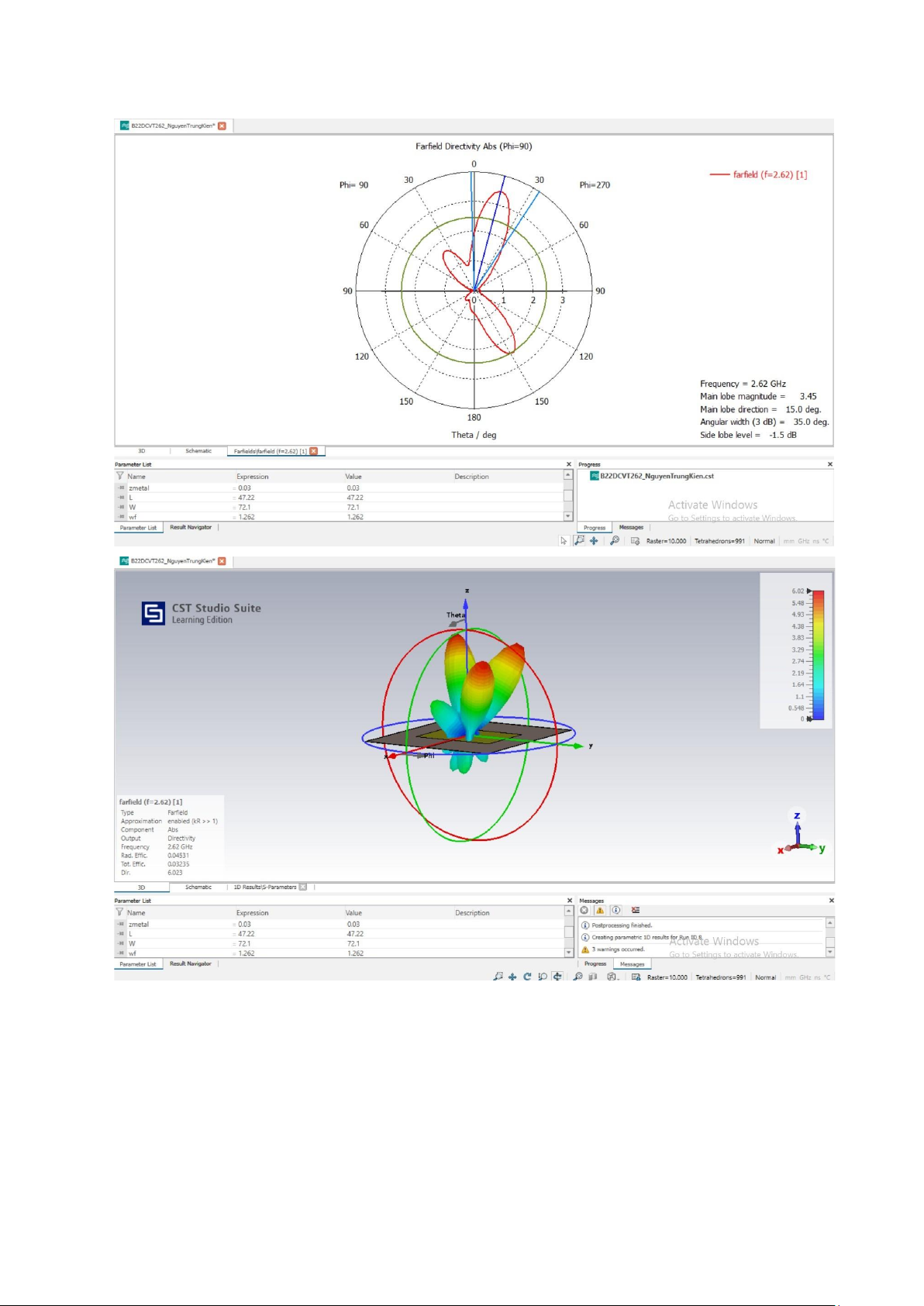

3.3. Kết quả bức xạ của anten • Đồ thị bức xạ lOMoAR cPSD| 58977565 •
Hệ số tính hướng = 7.798 dbi •
Hiệu suất toàn phần: 3.235% •
Hiệu suất bức xạ: 4.531% •
Độ rộng búp sóng = 35 deg lOMoAR cPSD| 58977565

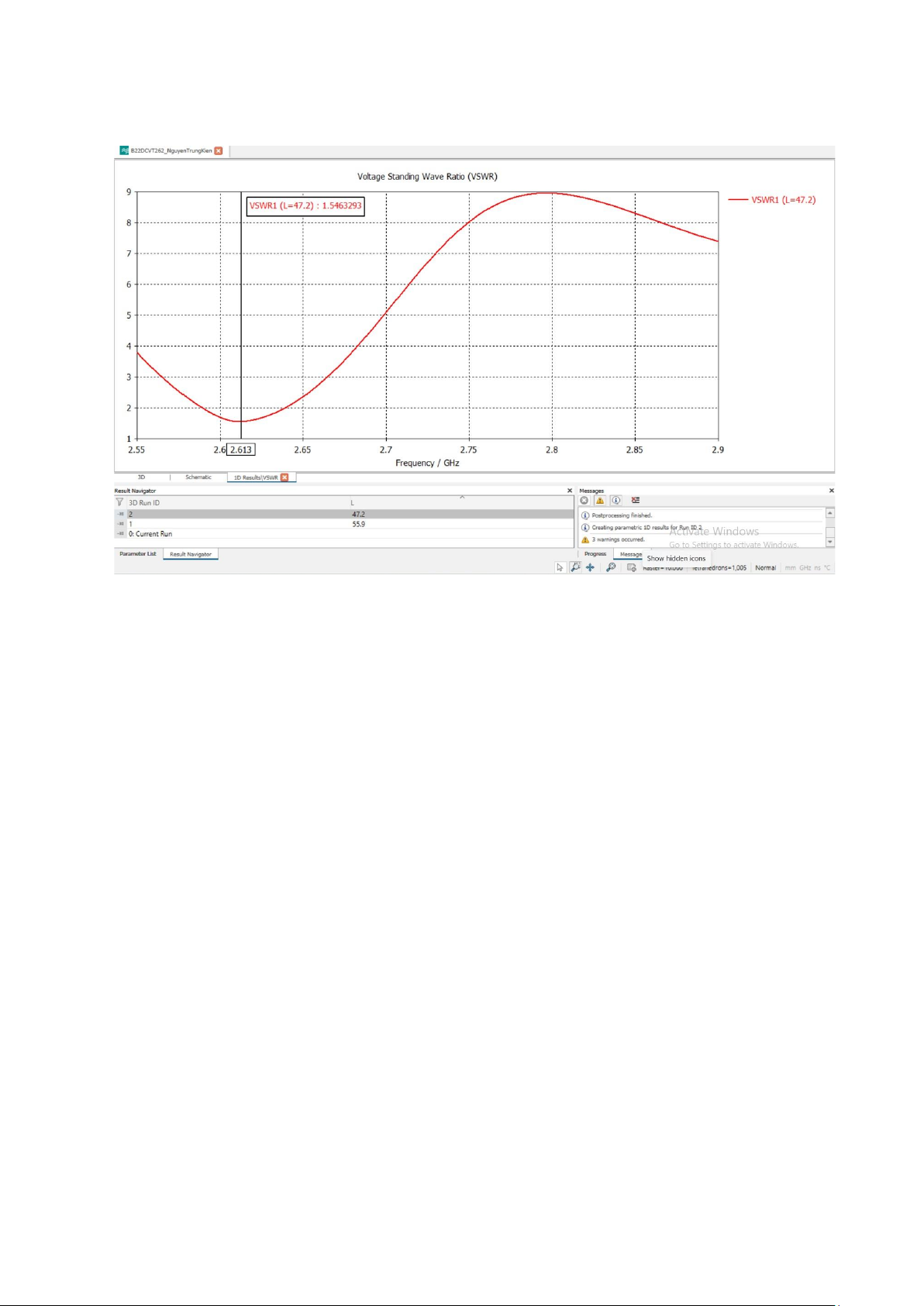

Đồ thị VSWR sau khi tối ưu
Nhận xét các kết quả đạt được
Hiệu suất tổng thấp vì chất nền có độ suy hao cao và phối hợp trở kháng chưa được tốt
