HỌC VIỆN CÔNG NGHỆ BƯU CHÍNH VIỄN THÔNG BÁO CÁO THỰC HÀNH
BỘ MÔN: THÔNG TIN VỆ TINH
Giảng viên: Phạm Thị Thúy Hiền Tên sinh viên:
Mã sinh viên:
Hà Nội, 202 4 lOMoAR cPSD| 58800262
THỰC HÀNH THÔNG TIN VỆ TINH
1. Kinh độ và vĩ độ

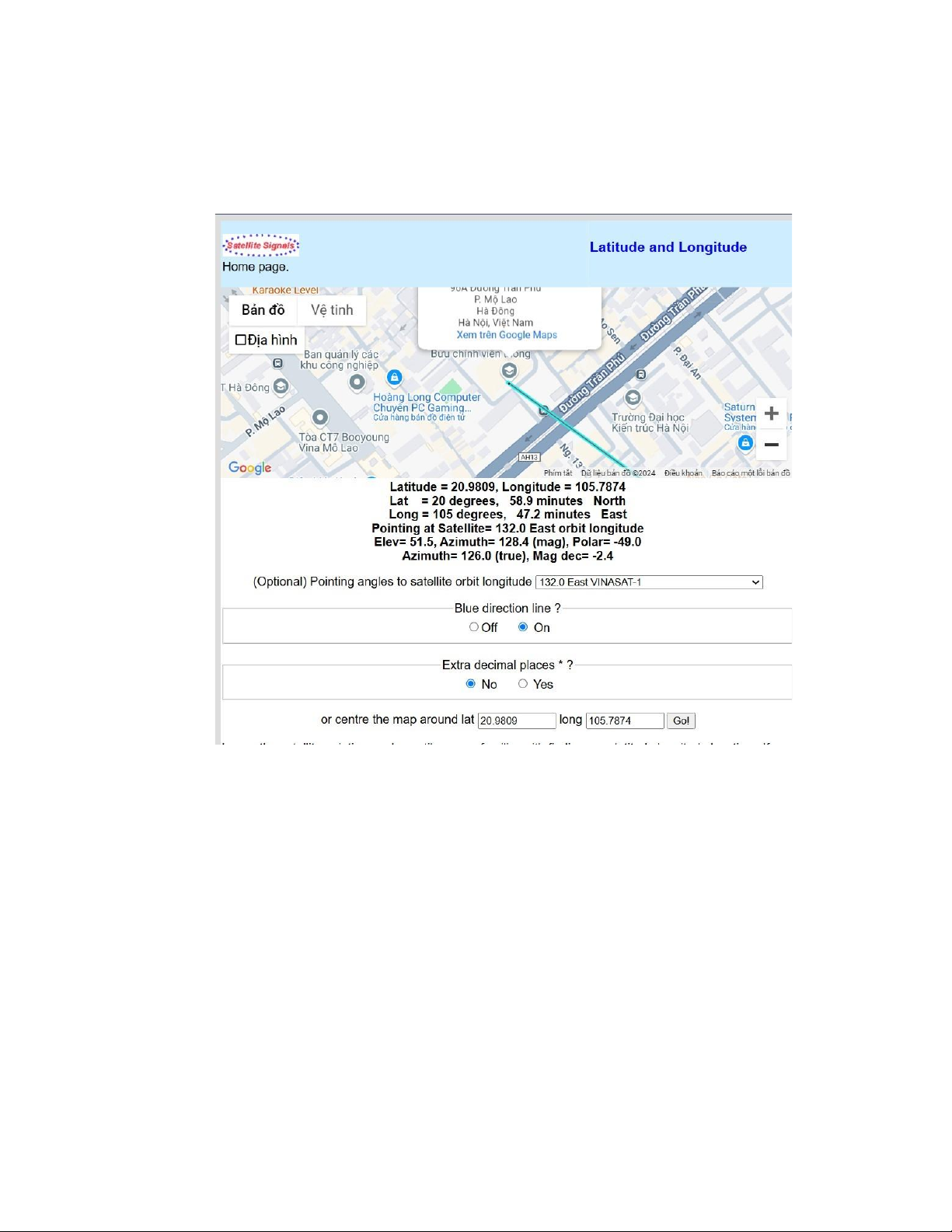

Vị trí: Học viện Công nghệ Bưu chính Viễn thông (Latitude = 20.9809, Longitude = 105.7874) VINASAT-1
Góc chỉ(Pointing): 132,0 E
Góc ngẩng(Elev): 51,5
Góc phương vị(Azimuth): 126,1 – 128,5 lOMoAR cPSD| 58800262 VINASAT-2 Góc chỉ(Pointing): 131,9 E Góc ngẩng(Elev): 51,6
Góc phương vị(Azimuth): 126,1 – 128,5

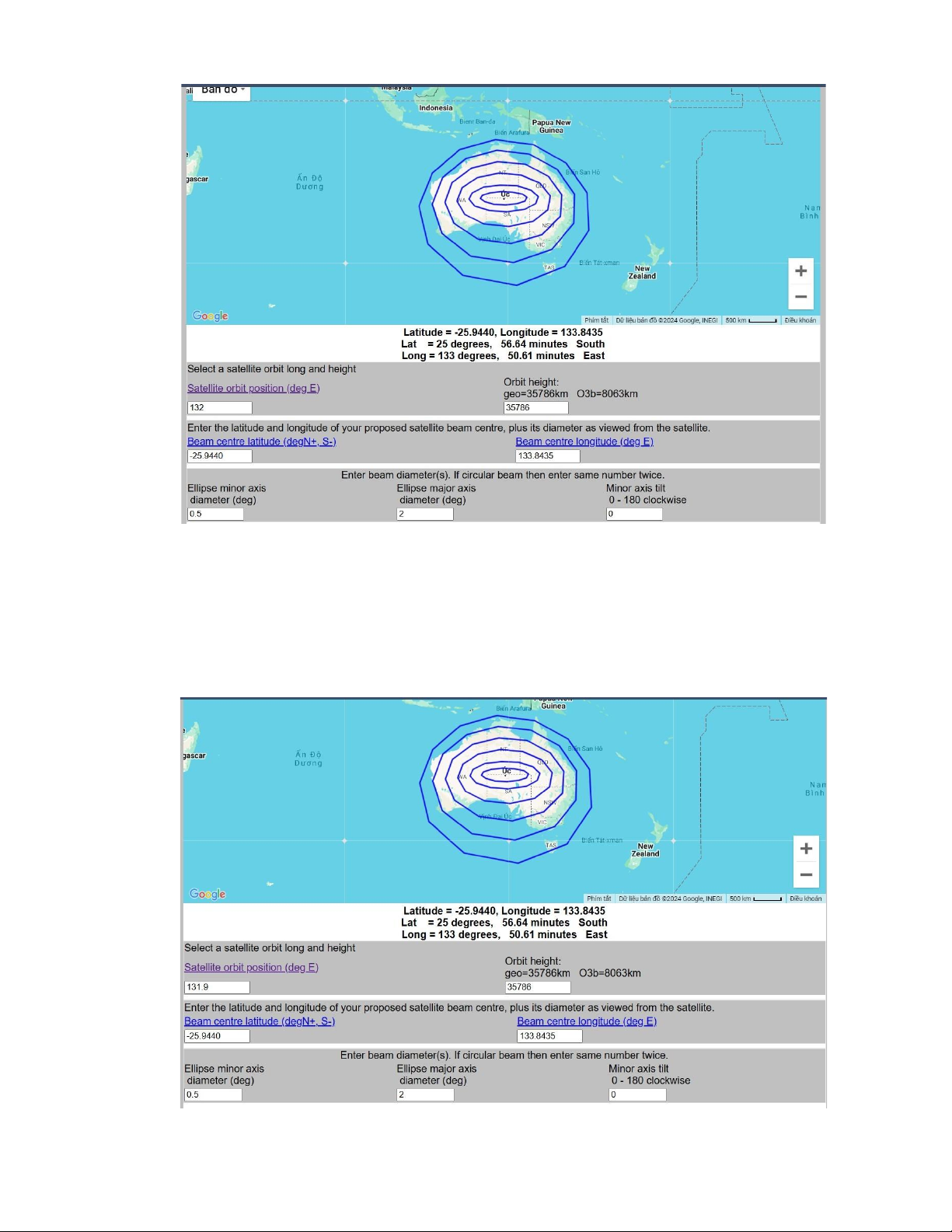

2. Thiết kê búp sóng vệ tinh Vị trí: Úc lOMoAR cPSD| 58800262 VINASAT-1
Tọa độ vị trí vệ tinh: 132 Độ cao vệ tinh: 35786 km
Tọa độ điểm trung tâm: -25,9440 Lat / 133.8435 Long
Trục nhỏ elip đường kính: 0.5 - 5
Trục chính hình elip đường kính: 2 - 7 lOMoAR cPSD| 58800262 VINASAT-2
Tọa độ vị trí vệ tinh: 131.9 Độ cao vệ tinh: 35786 km
Tọa độ điểm trung tâm: -25,9440 Lat / 133.8435 Long
Trục nhỏ elip đường kính: 0.5 – 5
Trục chính hình elip đường kính: 2 – 7
3. Khảo tốc độ quỹ đạo tròn theo độ cao của vệ tinh GEO: 35.768 km
Chu kỳ quỹ đạo tròn tương ứng với vệ tinh ở độ cao 35768 km là 23.919 giờ, tương đương
với 1 ngày, đây cũng là độ cao của quỹ đạo địa tĩnh
LEO: 160 – 2000 km, ở đây ta chọn 3 giá trị là 1600, 1200 và 500 km lOMoAR cPSD| 58800262 lOMoAR cPSD| 58800262

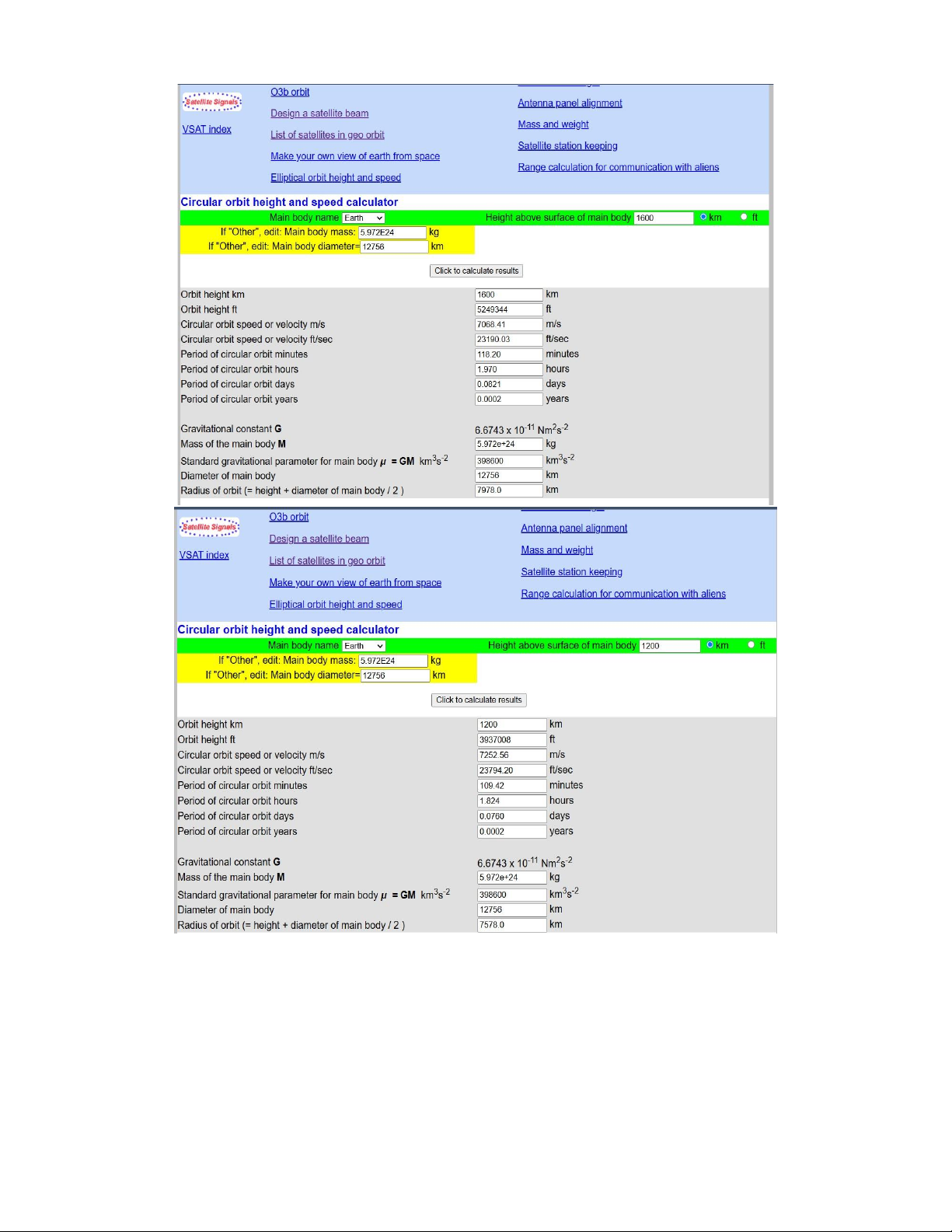

Chu kỳ quỹ đạo tròn tương ứng với vệ tinh ở độ cao:

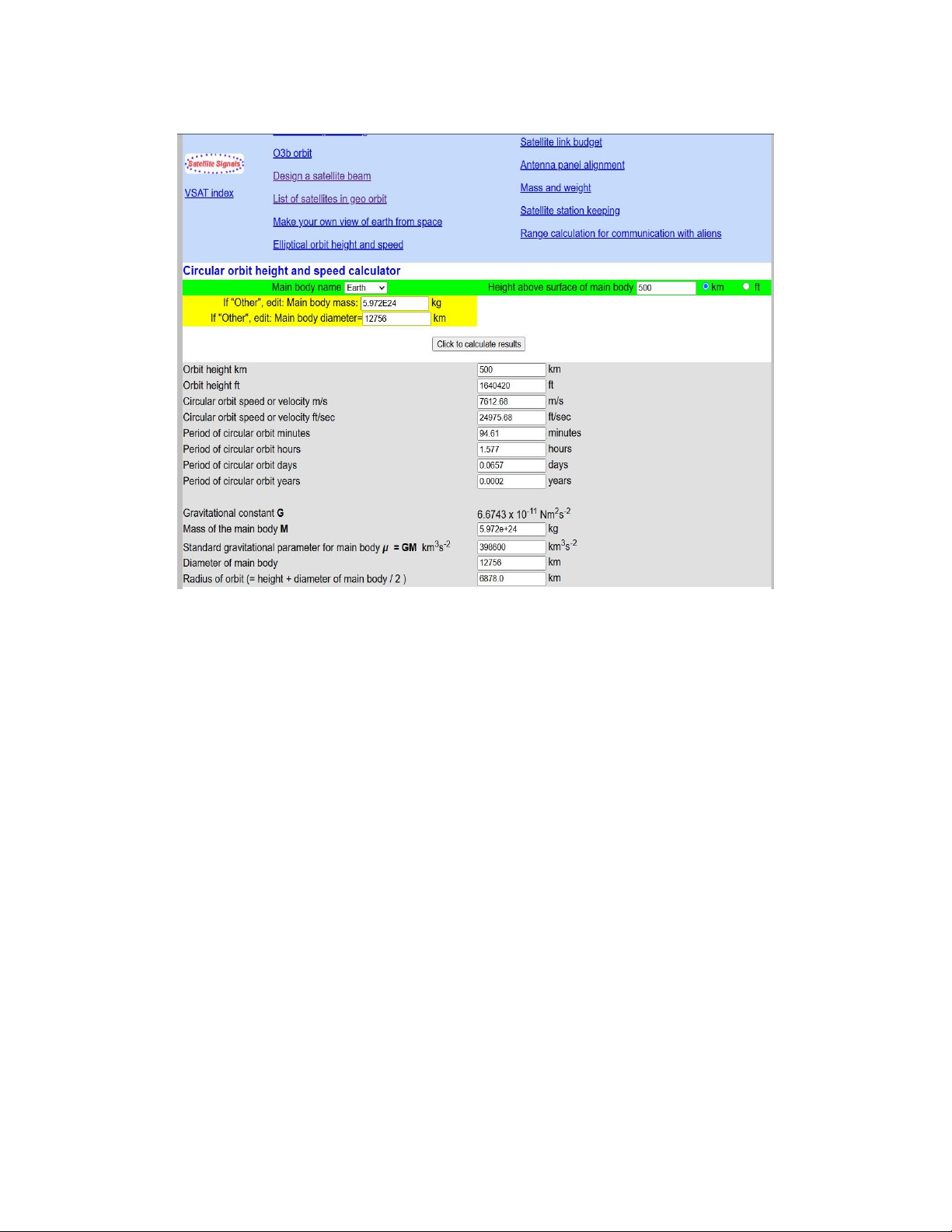

- 500 km là 94.61 phút (khoảng 1.577 giờ hoặc 0.0657 ngày)
- 1200 km là 109.42 phút (khoảng 1.82 giờ)

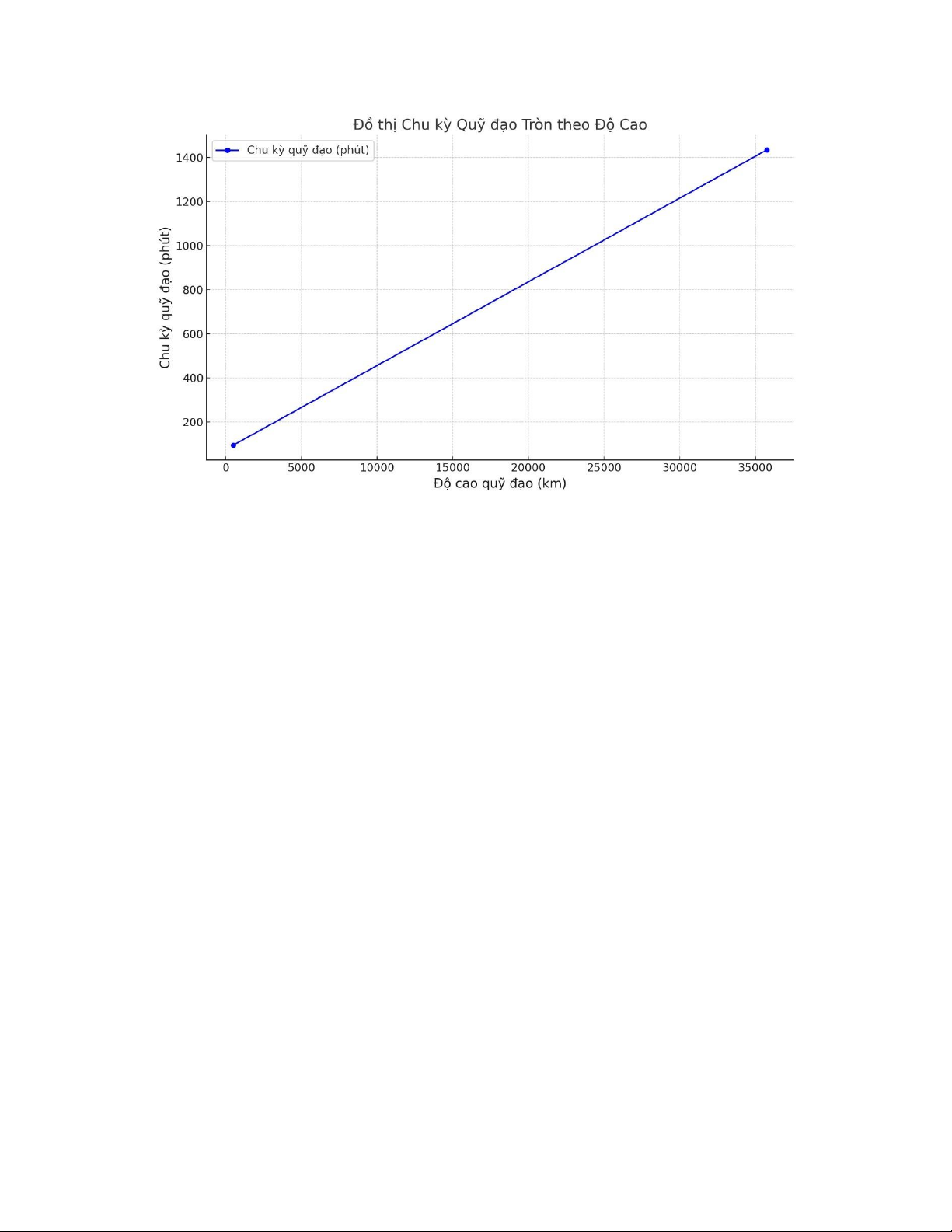

- 1600 km là 118.4 phút (tương đương khoảng 1.97 giờ) lOMoAR cPSD| 58800262 Đồ thị
Đây là đồ thị thể hiện mối quan hệ giữa độ cao quỹ đạo và chu kỳ quỹ đạo tròn. Đường
biểu diễn cho thấy khi độ cao quỹ đạo tăng, chu kỳ quỹ đạo cũng tăng theo, thể hiện sự
phụ thuộc phi tuyến tính theo định luật vạn vật hấp dẫn.
