lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
NHẬN XÉT CỦA BAN GIÁM ĐỐC
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
TP HCM, ngày…..tháng…..năm 2014 lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
……………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
……………………………………………………………………………………… …
TPHCM, ngày…..tháng….năm 2014 lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD: LỜI CẢM ƠN
Đề hoàn thành bài báo cáo này, dựa trên sự hiểu biết của bản thân em, nhưng không
thể thiếu sự hỗ trợ của các thấy cô, các cô chú tại dơn vị thực tập, em xin bày tỏ lòng biết ơn:
- Các thầy cô Trường Cao Đẳng Thủ Đức, đặc biệt là thầy cô khoa ĐiệnĐiện
Lạnh đã trang bị cho em nền tảng kiến thức vững chắc về chuyên ngành
Điện- Điện Công Nghiệp và nhiều lĩnh vực liên quan khác.
- Ban giám đốc, các kỹ sư điện của công ty HỮU NGHỊ đã tận tình quan
tâm, chỉ bảo thêm nhiều kinh ngiệm, giúp đỡ em trong công việc.
Sau 12 tuần thực tập, đây là thời gian tiếp cận với thực tế nhiều nhất trong suốt hai
năm học tập dưới mái trường CAO ĐẲNG THỦ ĐỨC. Với thời gian ngắn ngủi và
kiến thức có hạn, bài báo cáo của em không tránh khỏi những sai sót. Em rất mong
được sự giúp đỡ chân tình của quý thầy cô và các chú, các anh, chị để bản thân em
được hoàn thiện hơn trong học tập cũng như sau khi rồi khỏi mái trường tiếp cận thực tế.
EM XIN CHÂN THÀNH CẢM ƠN. lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD: LỜI MỞ ĐẦU
Ngành điện công nghiệp là một ngành có rất nhiều triển vọng trong xã hội hiện tại
cũng như trong tương lai. Chính vì vậy em cùng nhiều bạn sinh viên khác đã chọn
ngành diện là nghề nghiệp của mình sau này.
Sinh viên trường CAO ĐẲNG THỦ ĐỨC là sinh viên của một trường kỹ thuật do
vậy điều kiện thực hành là rất quan trọng và cần thiết hơn cả. Chính vì vậy trước khi
tốt nhiệp sinh viên chúng em được nhà trường tạo điều kiện cho đi thực tập để tích
lũy thêm vốn kiến thức và kinh nghiệm làm việc thực tế cũng như được áp dụng
những kiến thức mình được học tập ở nhà trường vào thực tế công việc.
Rất may mắn khi chúng em đã xin dược thực tập tại công trường thi công lắp đặt
điện khu chung cư cao cấp MATERI THẢO ĐIỀN của công ty VẠN THÀNH AN.
đây là một công ty có tiềm năng lớn và có rất nhiều điều kiện giúp các sinh viên thực
tập làm tốt công việc của mình.
Hiểu rõ tầm quan trọng đó, quý thầy cô trường CAO ĐẲNG THỦ ĐỨC đã tạo
điều kiện cho em được tiếp cận thực tế và so sánh, đối chiếu học hỏi, tích lũy những
kiến thức ở trường để áp dụng vô thực tế, nơi em thực tập. nên am rất mong quý
thầy, cô cùng các chú, anh chị trong công ty giúp đỡ và đóng góp ý kiến, giúp em
rèn luyện bản than cũng như chỉnh sủa lại những thiếu sót của riêng em. lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
NỘI DUNG THỰC TẬP
1. CÔNG TY HỮU NGHỊ :
Chính thức thành lập năm 2012. Ngay sau khi thành lập, VẠN THÀNH AN đã
thành công trong việc xây dựng giá trị thương hiệu của mình và trở thành đối tác
COTECONS, PHÚ HƯNG GIA, UNICONS, HÒA BÌNH…
Trong năm 2012, VẠN THÀNH AN Trong những năm qua luôn được đánh giá
là một trong những Đơn vị M&E hàng đầu tại TP.HCM và các tỉnh lân cận với
hàng loạt các dự án lớn trong cả nước, thiết kế và thi công,.. “Thương hiệu VẠN
THÀNH AN giờ đây đã trở thành bảo chứng chất lượng cho những công trình
mang đẳng cấp quốc tế”.
Xây dựng hình ảnh chính mình dựa trên giá trị thực từ các Công trình Khách hàng
là phương châm hoạt động của VẠN THÀNH AN.
2. Ngaønh ngheà kinh doanh
- Laép ñaët trang thieát bò cho caùc coâng trình xaây döïng: • Heä thoáng ñieän
• Heä thoáng chieáu saùng
• Maïng ñieän thoaïi, caùp vaø maïng thoâng tin
• Heä thoáng baûo veä - baùo ñoäng
• Heä thoáng caáp thoaùt nöôùc
• Heä thoáng ñieàu hoøa khoâng khí - thoâng gioù
• Heä thoáng phoøng chaùy chöõa chaùy… - Mua baùn:
• Vaät lieäu xaây döïng
• Haøng trang trí noäi thaát
• Thieát bò ñieän - ñieän töû - ñieän thoaïi
• Thieát bò veä sinh - goám söù
• Thieát bò vaät tö ngaønh nöôùc
• Thieát bò quan saùt - baùo ñoäng - choáng seùt. lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:

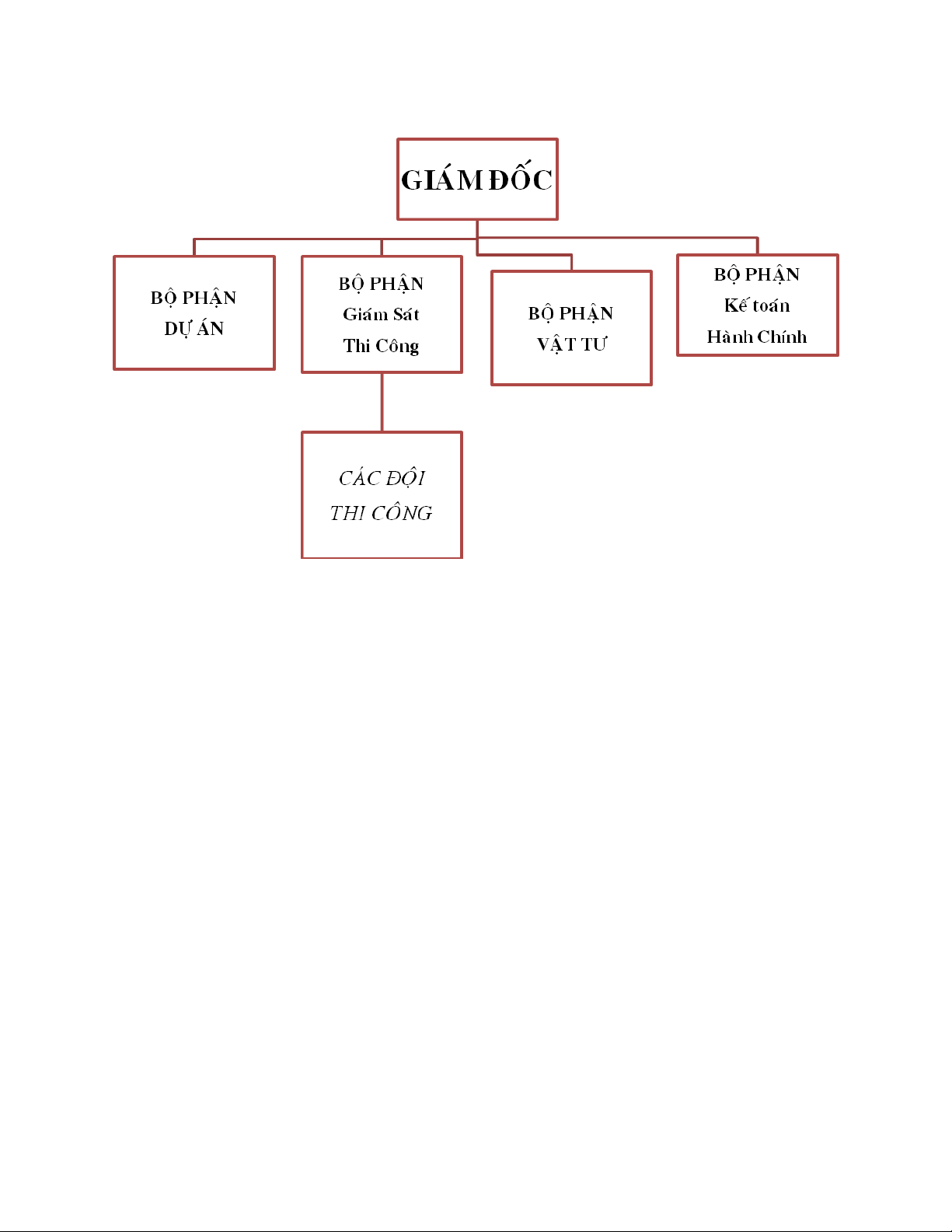

3. Sơ đồ tổ chức : Giám đốc: -
Tên cơ sở sản xuất của công ty đã hoạch định, được quyền tổ chức sản
xuấttheo phương thức hợp lý nhất nhằm đảm bảo hoàn thành vượt mức các chỉ tiêu
với hiệu quả cao nhất, đồng thời tận dụng năng lực sản xuất thêm theo kế hoạch công ty tìm kiếm . -
Là người ký kết các hợp đồng kinh tế với các cơ quan đơn vị trong và
ngoàiquốc doanh và chịu trách nhiệm trước toàn công ty và pháp luật, khách hàng
trong việt thực hiện các nội dung ký kết trong hợp đồng . -
Được quyền quản lý các loại vốn, tài sản và có trách nhiệm bảo quản sử
dungcó hiệu quả tài sản đó . -
Được quyền ban hành các nội quy ,quy định bảo quản việc thực hiện
nghiêmchỉnh các tiêu chuẩn kỹ thuật ,định mức vật tư ,định mức lao động của công
ty .Điều chỉnh các định mức phù hợp với tình hình thực tế của công ty .Được quyền lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
ký các quyết định điều động nhân viên trong công ty, bổ nhiệm, nâng bậc lương, thôi
việc, khen thưởng, kỹ luật đối với nhân viên trong công ty
Bộ phận kế toán tài chính:
Chức năng của kế toán là cung cấp thông tin , nhất là thông tin về tài chính , có ích
để công ty có căn cứ ra quyế định . Những thông tin về tài chính cho phép công ty
có những lựa chọn thích hợp để có hướng kinh doanh sản xuất cho công ty . Các kế
toán viên ,quan sát từng khâu hàng tháng, hàng quý, năm, phân phối giữa giá thành
và tiền lương để tính giá thành sản phẩm .Tổng kết từng tháng để báo cáo cho công ty
Bộ phận quản lý vật tư
Là người quản lý kế hoạch sản xuất , xuất nhập các vật tư và tiêu thụ sản
phẩm . Nhận kế hoạch sản xuất cơ sở ,giao xây dựng kế hoạch tự tiềm kiếm trình
giám đốc duyệt. Điều độ sản xuất ,đáp ứng các nhu cầu của khách. Giúp giám đốc
lập các hợp đồng kinh tế với khách hàng . Tổ chức tiếp nhận ,vận chuyển ,bốc xếp
vật tư ,nguyên liệu hàng hóa. Tổ chức quản lý nghiệp vụ hệ thống kho vật tư ,lập
báo cáo định kỳ về thực hiện kế hoạch sản xuất. Giúp đỡ ,giáp đôi giao dịch với
khách hàng ,thu nhập thông tin phản hồi về chất lượng sản phẩm ,giá cả cung cấp
cho các phòng ,theo khách hàng tiếp cận thị trường ,tổ chức mạng lưới tiêu thụ sản phẩm Bộ phận dự án
Tổ chức áp dụng các quy trình công nghệ ,các tiêu chuẩn định mức kinh tế kỹ thuật
đã được công ty ban hành ,giúp giám đốc xây dựng các định mức mói trình công ty
duyệt. Tổ chức thử nghiệm các quy trình công nghệ mới ,điều chỉnh bổ sung các quy
trình hiện tại cho phù hợp với thiết bị ,vật tư và tiến bộ kỹ thuật . Xây dựng kế hoạch
sữa chữa máy móc thiết bị . Tổng kết công tác sáng kiến ,sáng chế . Tổ chức giáo
trình biên soạn và giảng dạy các lớp đào tạo ,bổ túc nâng cao tay nghề bậc thợ.
Bộ phận giám sát thi công lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
Là những người kiểm tra ,quản lý chất lượng sản phẩm ,một cách liên tục trong
từ khâu sản xuất. Tổ chức kiểm tra xác nhận chất lượng các loại vật tư nhập vào. Chỉ
đạo công tác kiểm tra ở các quá trình sản xuất và lắp đặt .Quản lý phương tiện đo
kiểm .Được quyền kiến nghị với giám đốc về các biện pháp đảm bảo chất lượng sản
xuất .Được quyền bố trí công tác phân công nhiệm vụ cho các nhân viên thuộc quyền
.Được quyền chấp nhận hoặc kiến nghị với giám đốc đình chỉ giao nhận vật
tư,nguyên liệu bán thành phẩm không đạt chất lượng.
II: NỘI DUNG THỰC TẬP TRONG 12 TUẦN:
1. An toàn lao động : A. NỘI DUNG :
Tất cả cán bộ công nhân viên vào làm việc tại công ty ở các phòng ban hay
phân xưởng điều phải thực hiện các quy định sau :
- Phải huấn luyện kỹ thuật an toàn bảo hộ lao động trước khi vào
làmviệc .Đối với khách tham quan phải có cán bbộ hướng dẫn do giám đốc phân công .
- Không được uống rượu ,bia trong giờ làm việc và cán bộ phụ
tráchkhông cho những người có men rượu vào làm nhiệm vụ .
- Đối với công nhân sản xuất :Làm việc theo sự phân công củaphòng,
ban, tổ phải sử dụng bảo hộ lao động đúng quy định không làm việc
tùy tiện. Làm việc và thao tác đúng quy trình kỹ thuật công nghệ và
sự an toàn lao động. Báo cáo ngay cho người có trách nhiệm những
nghi nghờ hoặc phát hiện tình trạng thiếu an toàn của máy móc thiết
bị ,điều kiện làm việc ,cơ cấu bảo hiểm an toàn. Không rời bỏ vị trí
làm việc ,công tác ,không đi lại lộn xộn , đùa giởn lo hét trong khi
làm việc ,không dắt trẻ em vào nơi làm việc. Khi sảy ra sự cố thiết bị
máy móc tai nạn phải ngừng ngay máy ,giữ nguyên hiện trường ,thực
hiện các biện pháp cứu chữa kịp thời và báo cho cấp lãnh đạo biết ,khi
có lệnh mới được sản xuất. Thường xuyên vệ sinh máy móc thiết bị lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
vào cuối ca và làm thủ tục bàn giao đúng quy định, ghi rõ tình trạng thiết bị sữ dụng .
- Các đội thi công nghiên cứu thiết kế vào làm việt trong công ty
thìngười phụ trách trực tiếp chịu trách nhiệm đôn đốc ,kiểm tra và
thực hiện các biện pháp đảm bảo an toàn lao động trong quá trình làm việc .
- Không sữ dụng bừa bãi dụng cụ phòng chữa cháy nổ , không xã ráphế liệu sai quy định .
- Tất cả CBCNV trong công ty có trách nhiệm thực hiện nghiêmchỉnh
chấp hành nội quy này ,kể cả công nhân hộp đồng ,sinh viên thực tập
,người nơi khác đến .Cá nhân đơn vị nào thực hiện tốt sẽ được khen
thưởng ,vi phạm sẽ được xử lý theo quy định B. THAM QUAN VÀ TÌM HIỂU CỘNG VIỆC :
Sau khi em dược hoc an toàn lao động để phòng tránh những nguy hiểm trong
công trường cũng như nhưng chủ quan mà nhưng người trước đã xảy ra. Cũng
sau đó em dược chú Quang trong công tác an toàn dẫn đi tham quan công
trình, cũng như giới thiệu sơ lược qua các công việc mà tụi em phải làm.để
cho em được hình dung, nhìn trước các thao khi làm. Em cũng có dịp học hỏi
từ các anh trong đội thi công.
2. Quy trình lắp đặt:
Công ty đã tạo điều kiện cho em học hỏi từ thật tế, công ty sắp xếp công việc theo
trình tự của quy trình lắp đặt đề em nắm bắt được thực tiễn từ các công việc khác nhau.
a. Lắp đăt ống điện âm tường:
Trong thời kỳ hiện đại hóa ngày càng phát triển nhu cầu thẫm mỹ được dưa lên hàng
đâu. Đy dây ngầm trong tường là hình thức thi công điện đảm bảo được tính an toàn,
kỹ thuật, thẩm mỹ, cũng như tiết kiệm được không gian sống. hệ thống ống đi ngầm lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
này dược thi công bằng ống nhựa kết nối với nhau qua các box để thực hiện đi dây
tới phụ tải.Các đường ống tuỳ thuộc vào tiết diện dây để chộn loại ống có đường
kính phù hợp.Đường ống cấp cho ổ cắm tiết diện dây 3(1Cx4)mm dùng ống có
đường kính 25mm,cấp cho đèn tiết diệm dây 3(1Cx2.5)mm dùng ống đường kính
20mm,đường dây tín hiệu thường dùng đường kính 20mm.

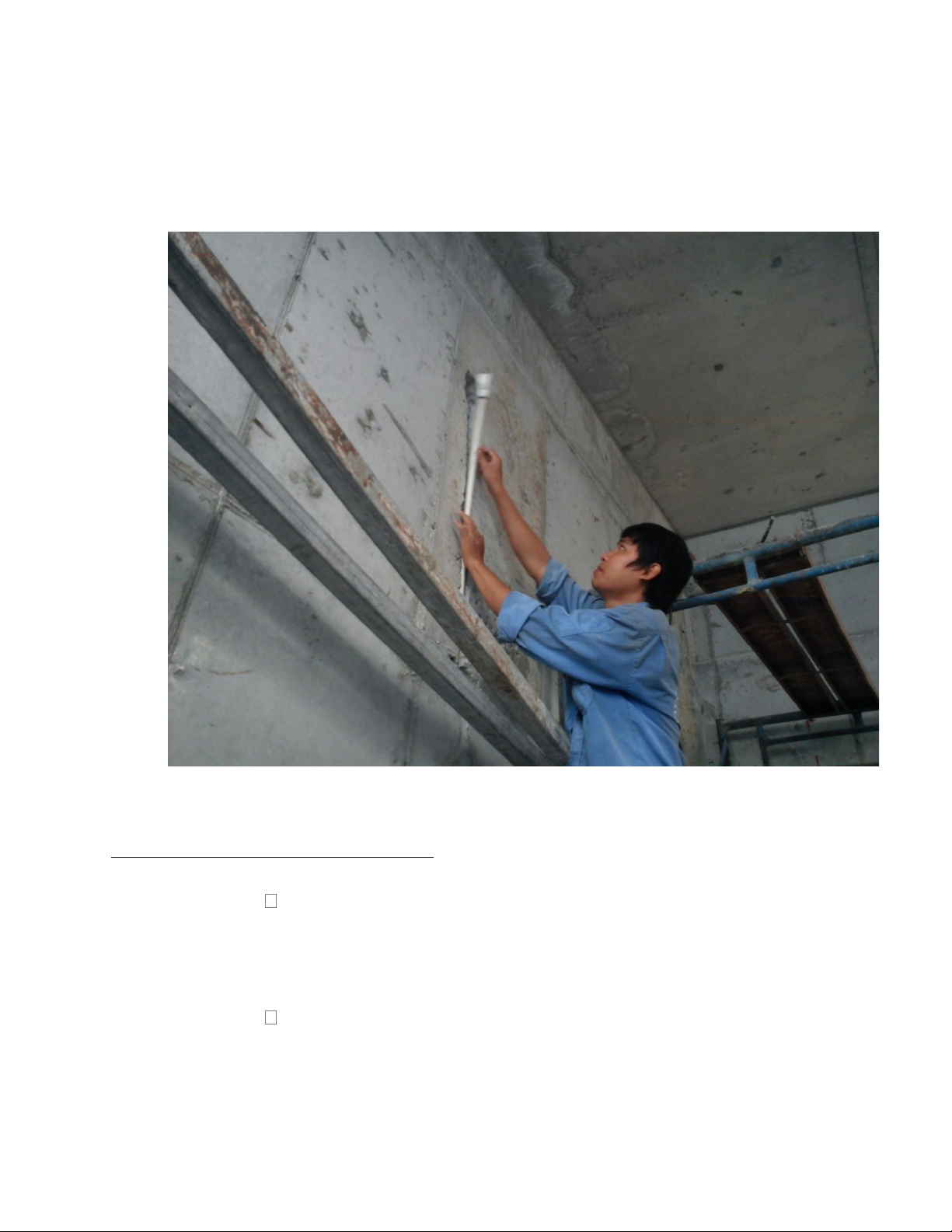

Thi công lắp đặt đường ống
Các bước lắp đặt ống điện âm tường:
 Xác định vị trí cần lắp đặt
Đọc bản vẽ thi công, dựa vào đó xác định vị trí thi công các ống điện âm
tường, xong ta cũng dựa vào tình hình thực tế phát sinh trong quá trình thi
công để đưa ra phương án lắp đặt ống âm tường.  Lấy dấu
Ta dùng các dụng cụ như thước thủy , dây cân nước, laze, để xác định vị trí
chính xác của ống điện trên thực tế lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:  Cắt rảnh
Dùng máy cắt bê tông để cắt rãnh đặt ống điện âm tường , rãnh cắt rộng từ
5cm – 200cm ( tùy thuộc vào số lượng ống điện âm tường nhiều hay ít), sâu
từ 3cm – 5cm (tùy vào loại ống đặt: þ 20mm, þ 32mm, þ40 mm). Sau đó đặt
ống điện âm tường vào.  Đống lưới
Đóng lưới ở vị trí cắt rãnh để cố đinh lại ống điện âm tường, lưới đống vào
phải lớn hơn chiều rộng rãnh tối thiểu 6cm (vd: rãnh rộng 5cm thì lưới rộng
11cm). Tiếp đó ta dùng hồ vữa trám trét lại các vị trí đã đặt ống hoàng thiện lại bề mặt tường .

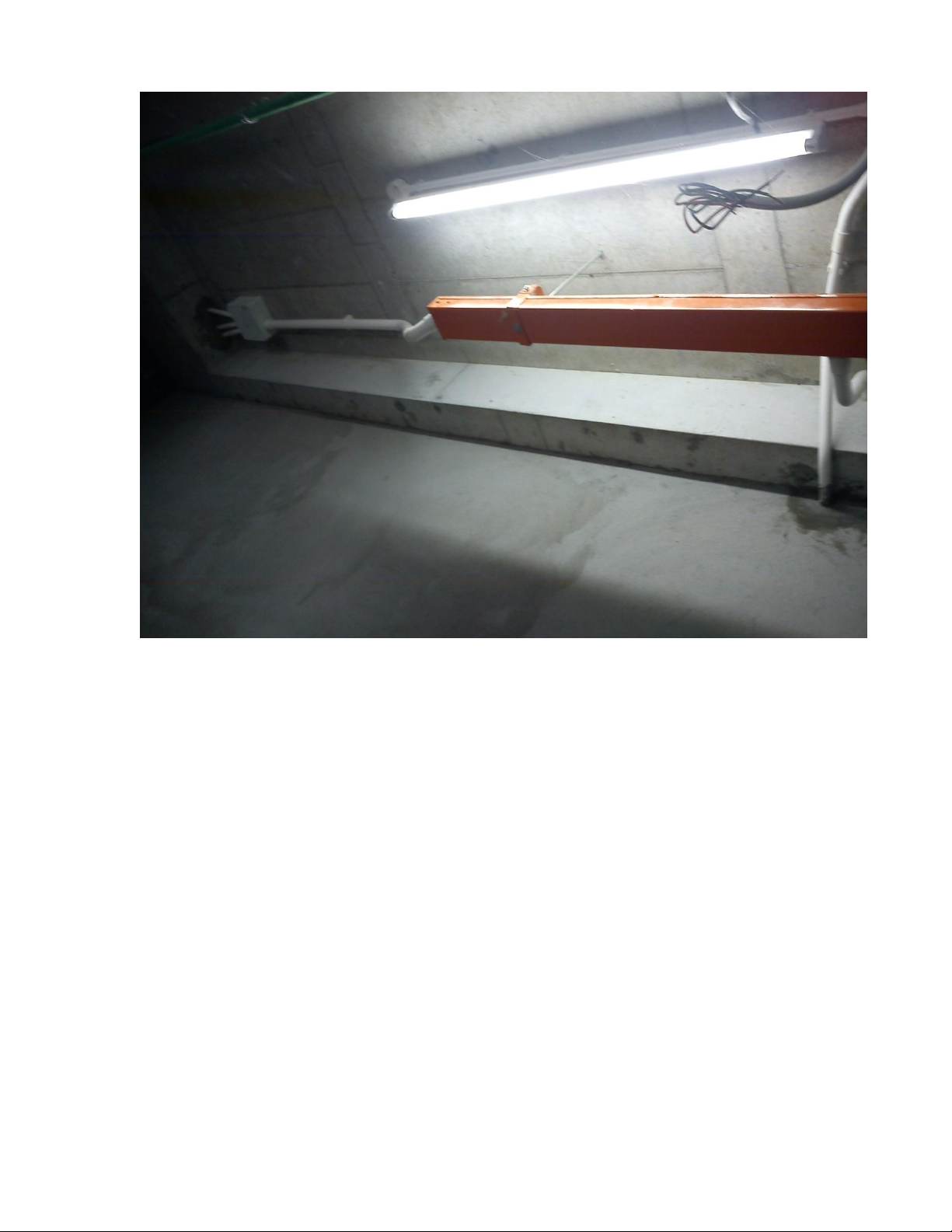

Bên cạnh đó cũng phải đi ống nổi với những nơi có kết cấu địa hình không cho phép
hoặc đường ống âm tường bị sự cố người ta thay ống nhựa bằng ống thép bởi kết
cấu loại ống này chịu đươc nhiệt độ cao,độ bền cơ hoc,chịu được va đập,dễ dàng
uốn góc 90 độ và không bị méo.ống được đi sát trần hoặc có khoảng cách trần
thông qua các ty và được các giá đỡ,kẹp giữ ống.Hệ thống này có các box trung gian
để luồn dây dẫn và phân nhánh. .Đường ống cấp cho ổ cắm tiết diện dây 3(1Cx4)mm
dùng ống có đường kính 25mm,cấp cho đèn tiết diệm dây 3(1Cx2.5)mm dùng ống
đường kính 20mm,đường dây tín hiệu thường dùng đường kính 25mm.

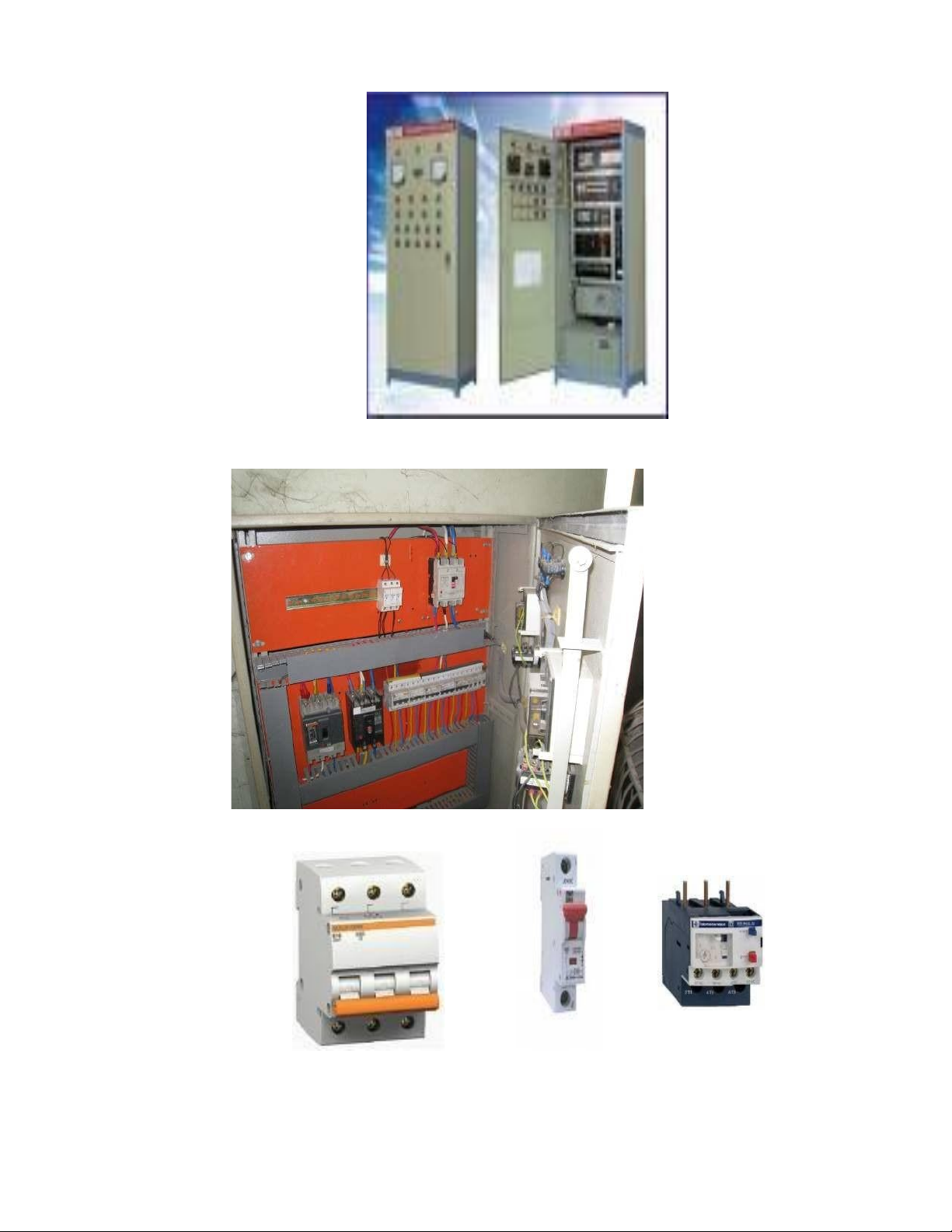

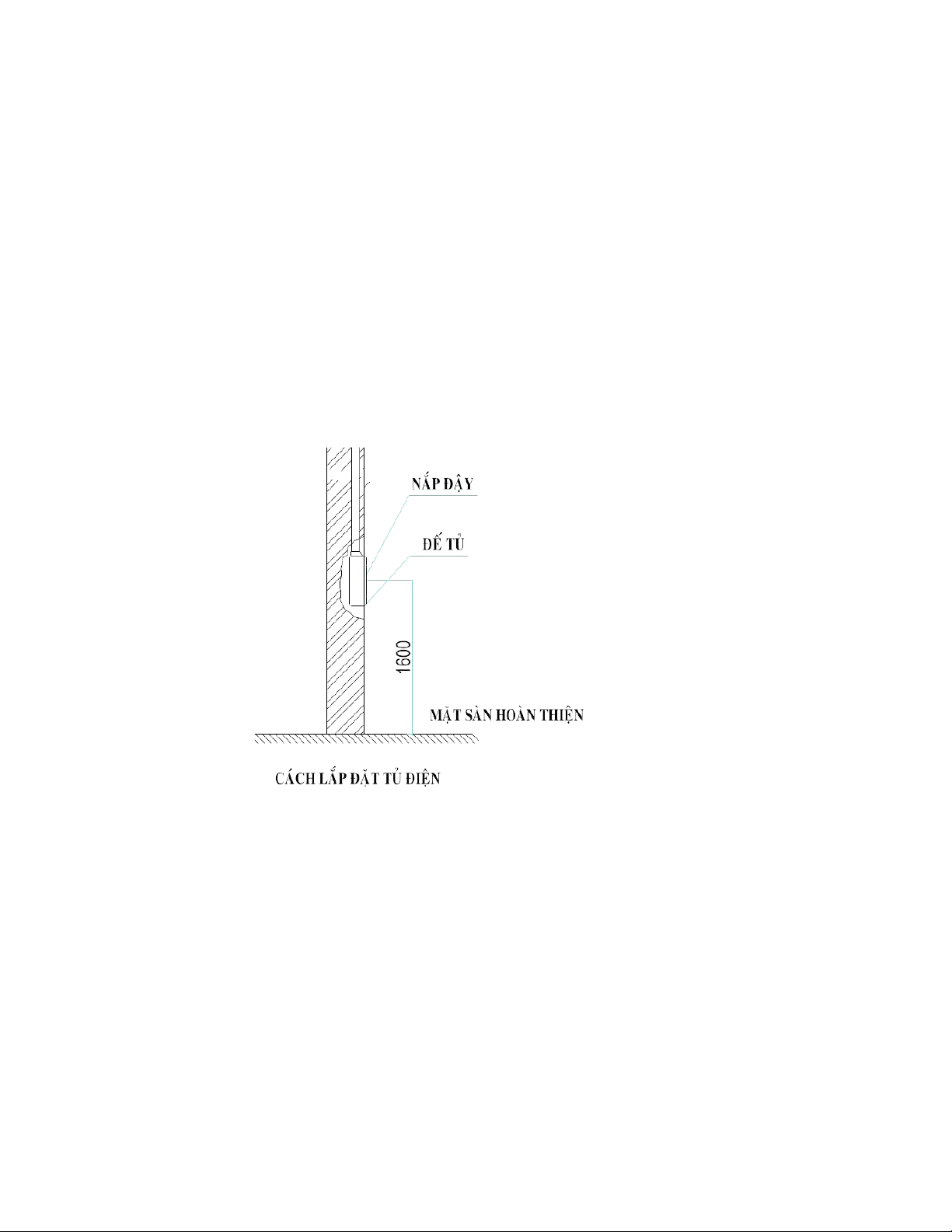

b. Lắp đặt tủ điện:Tủ nguồn là nơi cung cấp điện cho một dãy hành lang của
một tầng. trong tủ nguồn gồm các contacto và role điều khiền, ổn định điện
áp cho các căn hộ. trong tủ nguồn bao gồm còn có các thanh cái chụi điện áp
cao. Đảm bảo cung cấp đủ diện năng cho căn hộ, cũng như trong quá trình thi
công,cần cung cấp cho các thiết bị cần sử dụng nguồn diện như máy cắt máy
hàn,máy khoan,máy đục bê tông, máy nén của hệ thống lạnh.

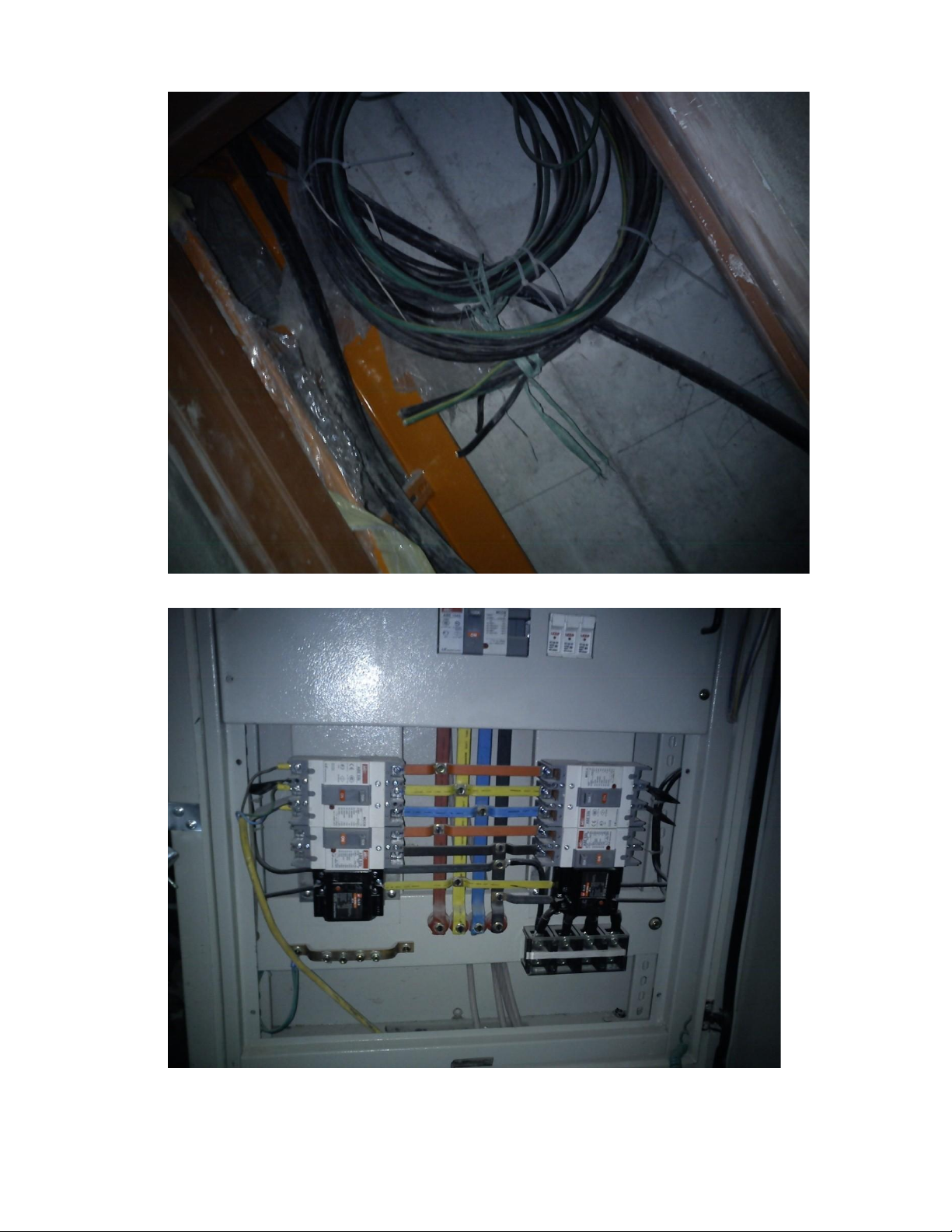

Tử thông tầng với hệ thống cáp lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
Tủ phòng cháy chữa cháy. lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:

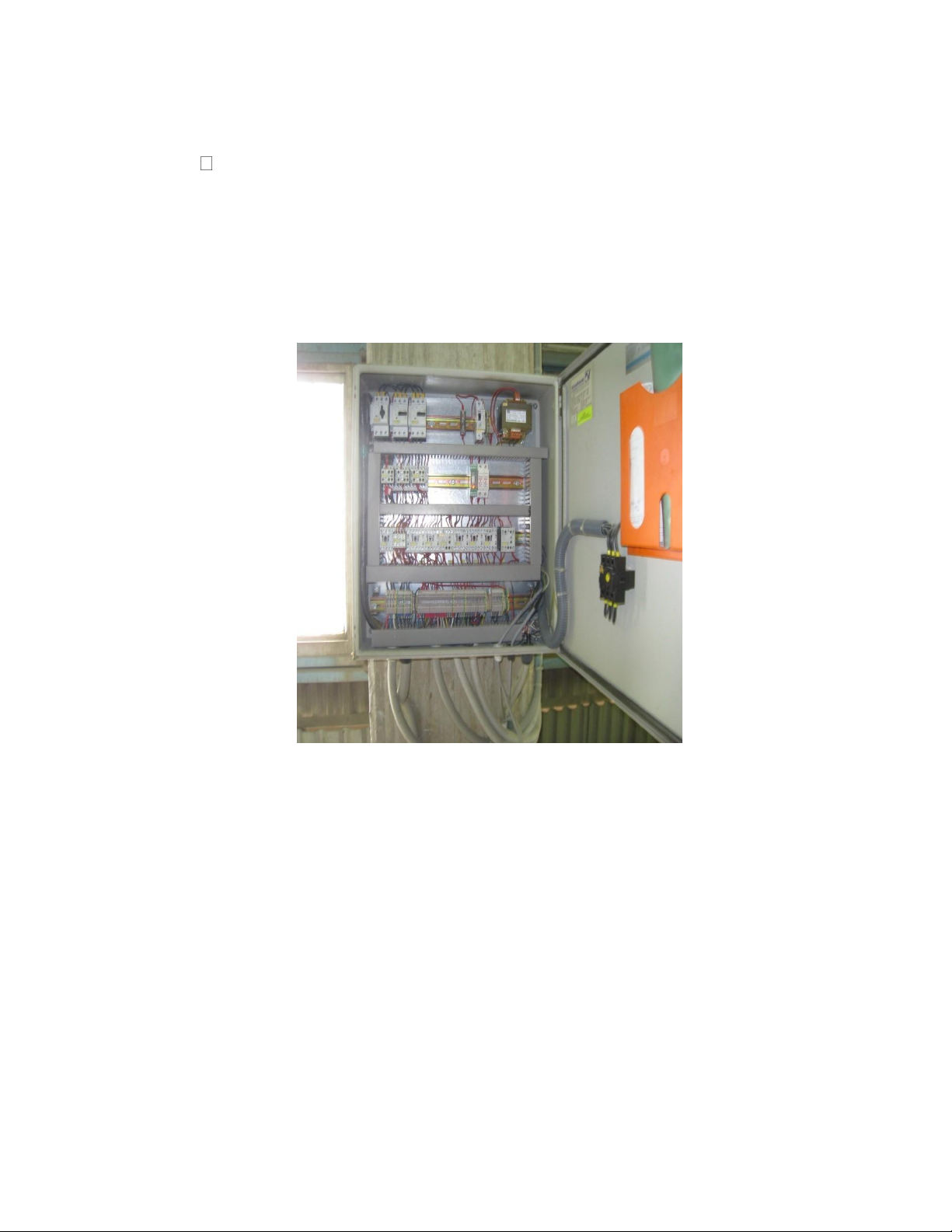

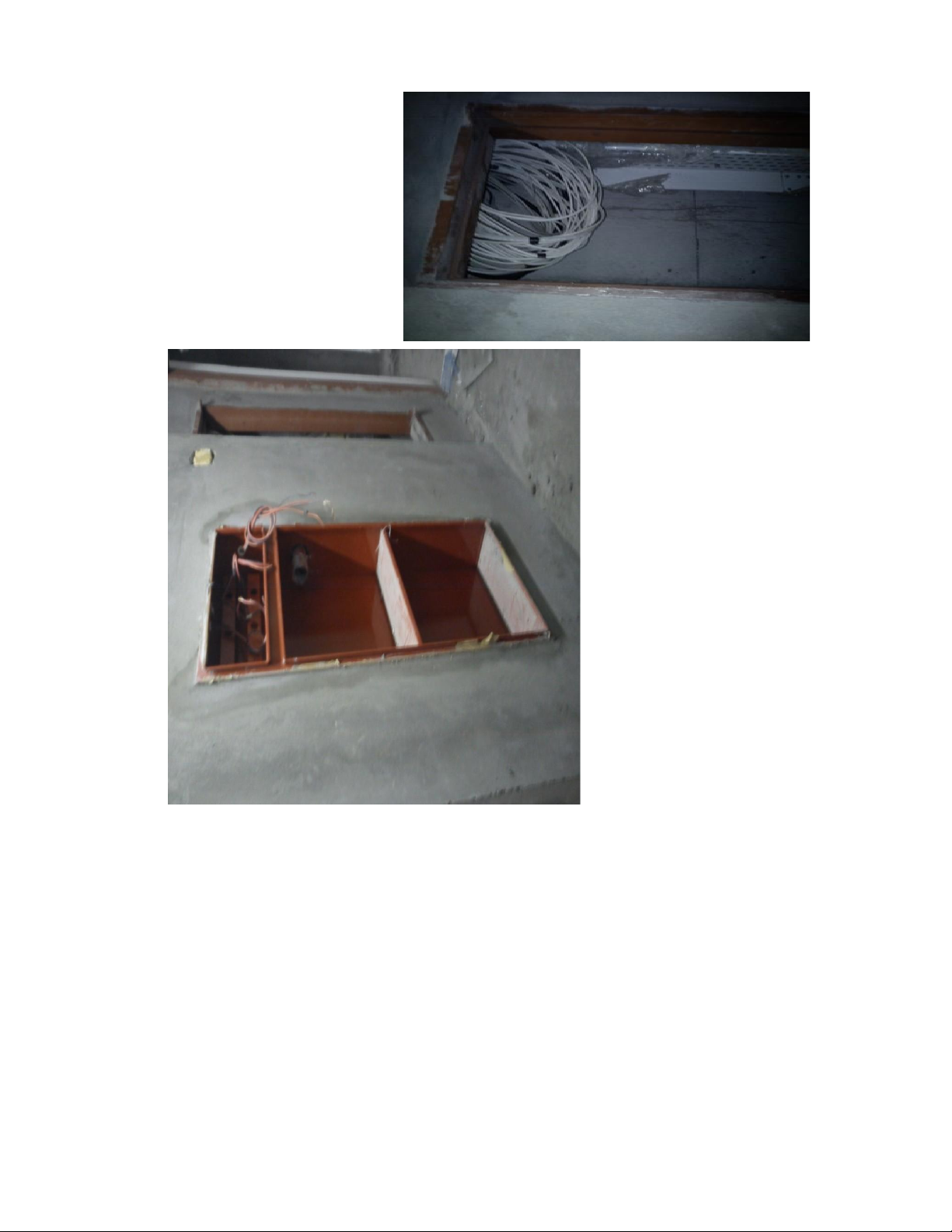

Tủ điện thông tầng lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
Tủ điện cung cấp nguồn cho các thiết bị thi công gồm contacto va role
Các bước lắp đặt tủ điện:
 Xác định vị trí cần lắp đặt
Đọc bản vẽ thi công, dựa vào đó xác định vị trí thi công các ống điện âm
tường, xong ta cũng dựa vào tình hình thực tế phát sinh trong quá trình thi
công để đưa ra phương án lắp đặt ống âm tường.  Lấy dấu
Ta dùng các dụng cụ như thước thủy , dây cân nước, laze, để xác định vị trí
chính xác của ống điện trên thực tế  Cắt hộc đặt tủ điện
Ta cũng dùng máy cắt bê tông cắt, dùng máy đục bê tông để đục lấp phần bê
tông thừa ra , kích thước hộc to nhỏ tùy vào ta đặt loại tủ nào : DB,
Home…., sau đó dùng hồ vữa cố định lại vị trí tủ điện. c. Kéo cáp, dây:
Hệ thống dây cáp kéo tới tải được đặt trên khay cáp hoặc thang cáp với kích
thước tuỳ vào số lượng cáp và ở đây chử yếu là loại khay cáp cao 100mm và rộng
400mm.cáp sau khi đặt lên khay,thang cáp đựơc đai cẩn thận đúng kỹ thuật. Các
thao tác trên công trình luôn là vấn đề đăt an toàn lên hàng đầu:cách lắp dàn
ráo,đeo day an toàn…cung như không làm hư hỏng các công trình của chuyên ngành khác.
Các thao tác khi kéo dây, cáp:
Ta dựa vào bảng vẽ sơ đồ nguyên lý kéo dây , để xác định vị trí kéo dây , số
lượng dây phải kéo , và kéo những lại dây nào màu gì, vd:
• Loại cáp : cadivi , cáp nguồn, dây tivi, camera….
• Kích cỡ : 2.5mm2 , 4mm2 , 6mm2 ….
• Màu dây : đỏ, xanh, đen, xanh sọc vàng (dây te)…..
• Luồn dây : Dùng dây gân hoặc cáp lụa luồn vào ống điện âm tường đã
lắp đặt trước đó, quấn đầu dây cáp hay dây điện vào dây gân hoặc dây
cáp lụa thật chặc, sau đó dùng băng keo điện quấn lại để tránh lỗi dây
diện , dây cáp đưa ra cạ vào thành ống điện gây khó khăn khi kéo và
cũng để tăng sự chắc chắng cho chổ quấn dây . Tiến hành kéo dây theo
bản vẽ sơ đồ nguyên lý lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD: Máng, ống treo cáp
d. Test dây ( kiểm tra dây đã kéo )
• VOM: Đồng hồ vạn năng ( VOM ) là thiết bị đo không thể thiếu được
với bất kỳ một kỹ thuật viên điện tử nào, đồng hồ vạn năng có 4 chức
năng chính là Đo điện trở, đo điện áp DC, đo điện áp AC và đo dòng
điện. Ưu điểm của đồng hồ là đo nhanh, kiểm tra được nhiều loại linh
kiện, thấy được sự phóng nạp của tụ điện , tuy nhiên đồng hồ này có
hạn chế về độ chính xác và có trở kháng thấp khoảng 20K/Vol do vây
khi đo vào các mạch cho dòng thấp chúng bị sụt áp. lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD: Đồng hồ V.O.M
Các bước test dây bằng V.O.M
 Xác định vị trí test dây
Dựa vào bản vẽ thi công ta xác định vị trí test dây , yêu cầu kĩ thuật của loại
dây cẩn test để lựa chọn cách test dây cho đúng.  Test dây

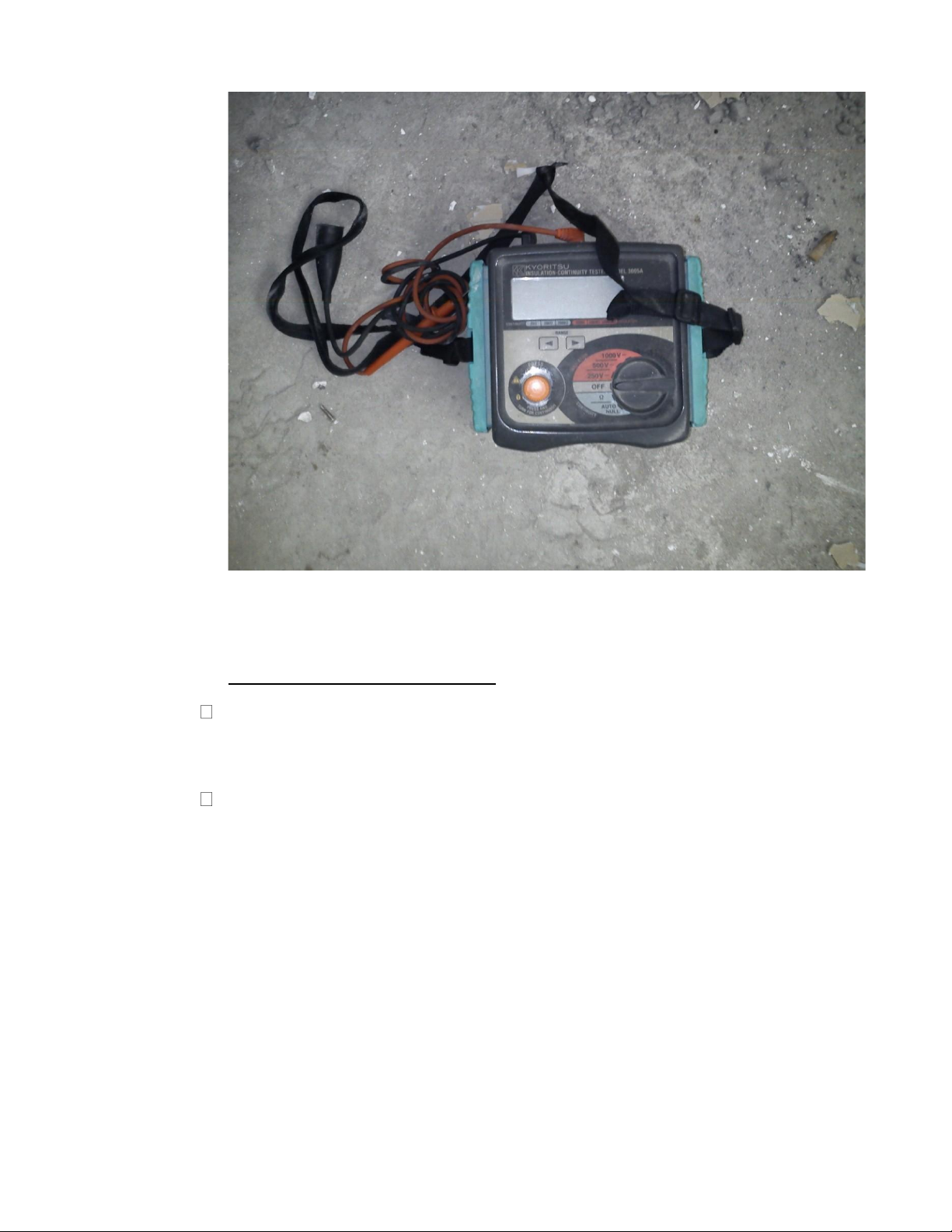

Test dây ta dùng đổng hồ VOM , 1 số trường hộp khác ta lại dùng đổng hồ
MEGA OHM ( dùng mức thang đo từ 500V – 1000V)
Tiến hành đo kiểm , ta đo sự thông mạch của dây đã kéo nhầm xác định xem
dây trong quá trình kéo có bị đứt ở đâu không, xác định vị trí các công tắt
dây dẫn của từng thiết bị xem có đúng theo bản vẽ thiết kế không vì tại 1 vị
trí ta đặt công tắt nhiều thiết bị nhầm tạo sự tiện lợi cho người sử dụng (vd:
công tắt đèn quạt thường nầm cùng nhau). Do điện trở cách điện của các
dây điện trong cùng 1 ống điện âm tường xem chúng có cách điên với nhau
không vì có thể trong quá trình thi công vì một lý do nào đó vỏ dây điện bị lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
đứt mất làm lộ phần lỗi đồng ra dẫn đến các lổi đồng các dây chạm nhau nên
ta phải đo cách điện giữa các dây.
 Dánh dấu ghi lại thông số test
Dùng băng keo giấy quấn các dây của cùng 1 thiết bị sau đó ghi kí hiệu lên
theo đúng như kí hiệu đã quy ước trên bảng vẽ, cuối cùng là ghi thông số đã test lên.
e. Lắp Đặt Các Tủ Điện:
Một tủ điện thực tế
- Tủ điện có có 2 loại:
* Tủ điện Tổng : Chứa CB, MCCB tổng… lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
• Tủ Điện phân phối: MDB : chứa MCCB, CB, CON TACTOR, Ro Le Rơ Le Nhiệt lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD: CB 3 pha MCCB -
Tủ điện lấy nguồn từ Trạm. -
Tủ điện là nơi để đấu nối dây để cung cấp điện đến các Line chiếu
sáng, ổ cắm. Tại đây ta lắp đặt các CB/ MCB để thao tác. -
Tủ điện được đặt cách sàn 1,5 m tính từ tim tủ, vỏ tủ bằng kim
loại phải được nối đất an toàn. -
Thông thường tủ được gắn âm tường. -
Tủ được đặt ở những nơi dễ thao tác khi có sự cố xảy ra.
Ví dụ: Tủ có kích thước 600x400x100x1,5 mm. Thì chiều dài : 600, rộng 400, gắn âm tường 100.
f. Lắp Đặt TRUNKING:
TRUNG KING được gia công cơ khí thành khối hình học, sau đó sơn tỉnh
điện. Trên đó người ta khoan lổ để bắt BuLong trong khi nối các đoạn với nhau.
Sau Khi đi cáp, dây điện xong, ta dùng nấp của nó đậy lại để chống côn trùng, chuộc vào cắn dây cáp.
Sở dĩ người ta chế tạo ra TRUNKING để đi dây, cáp điện trong các công trình lớn
như: Nhà xưởng, nhà máy sản xuất, siêu thị, chung cư…vv. Là vì:
- Dây cáp trong công trình nhìn thấy không có tính thẩm mỹ. lOMoAR cPSD| 58605085 BÁO CÁO THỰC TẬP GVHD:
- Ống đi dây không chứa được số lượng dây cáp Điện nhiều so với TRUNKING.
- Tại các nhà máy, Cty May người ta dùng TRUNKING.
Để gắn Ổ Cắm 3 chấu phục vụ cho việc cắm máy cắt, máy may vải.
- TRUNKING ở xưởng được treo ở độ cao H= 6m.Trong
thực tế có các loại máng cáp và thang cáp như sau:
Máng cáp gắn tường và máng cáp treo Sàn, treo Sà Gồ.
Thang cáp gắn tường và thang cáp treo Sàn, treo Sà Gồ.

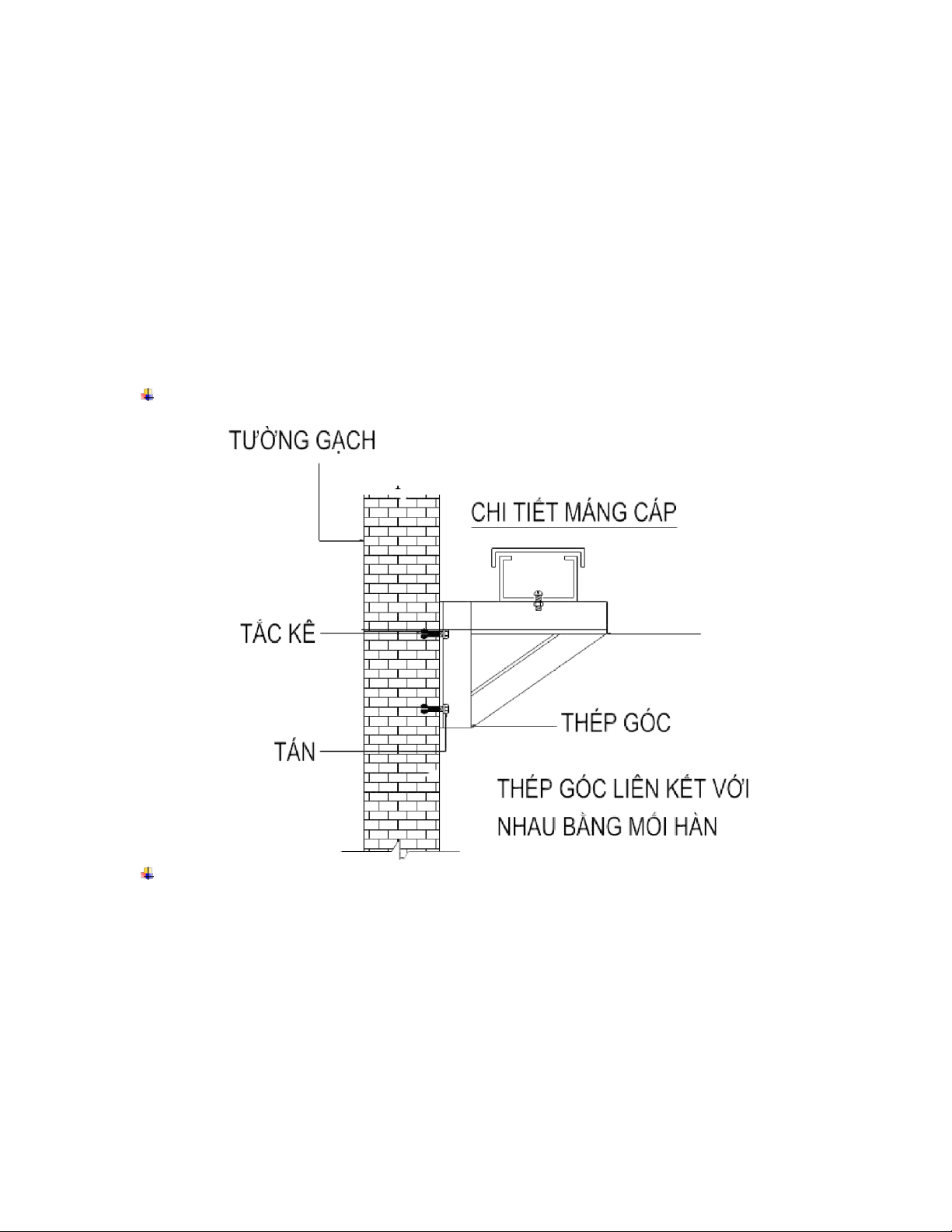

• Máng Cáp gắn trên tường:
