MÁY ĐIỆN I
Nội dung
Chương 1. Máy biến áp
Chương 2. Những vấn đề chung về MĐ quay
Chương 3. Máy điện không đồng bộ Chương
4. Máy điện đồng bộ
Chương 5. Máy điện một chiu
Chương 2. Những vấn đề chung về MĐ quay
Nội dung
I. Nguyên lý biến đổi điện cơ
II. Dây quấn máy điện xoay chiều
III. Sức điện động của dây quấn MĐ xoay chiều
IV. Sức từ động của dây quấn MĐ xoay chiều
1. Đại Cương
1.1 Kết cấu: Máy điện quay gồm 2 phần chính mạch từ dây quấn, đó
diễn ra sự biến đổi điện cơ:
Mạch từ 2 khối đồng trục cách nhau một khe hở đảm bảo thể chuyển
động tương đối với nhau.
- Khối đứng yên gọi là phần tĩnh hay stato
- Khối quay gọi là phần quay hay rotor
Cả hai đều có mạch từ và mạch điện (tức là lõi thép dây quấn)
1.2. Nguyên lý làm việc: Dựa vào 2 định luật chính là:
Định luật cảm ứng điện từ
Định luật về lực điện t
1. Đại Cương (tiếp)
1.3. Phân loại:
Tùy theo cách tạo ra từ trường, kết cấu mạch từ và dây quấn
ngườ i ta chia máy điện quay làm 4 loại:
Máy điện không đồng b
Máy điện đồng bộ
Máy điện một chiều
Máy điện xoay chiều có vành góp
1. Đai Cương (tiếp)
1.4. Nguyên lý làm việc của MĐKĐB
Tạo ra một từ trường quay trong lõi thép Stato với tốc độ :
60.f f – tần số
n
1
=
p p – số đôi cực
Từ trường này quét qua dây quấn nhiều pha tự ngắn mạch của Roto
cảm ứng trên đó các sđđ và d ng điện.
Từ trường do d ng điện roto tạo ra kết hợp với từ trường Stato tạo thành
từ trường khe hở.
D ng điện roto tác dụng với từ trường khe hở tạo ra men quay, kéo
rô to quay với tốc độ n n
1
1.4. Nguyên lý làm việc của MĐKĐB (tiếp)
Trong phạm vi tốc độ khác nhau thì chế độ làm việc của máy cũng khác
nhau
Sự sai khác giữa hai tốc đđược biểu thị bằng hệ số trượt s
s=n
1
n
n
1
Chế độ làm việc của MĐKĐB phụ thuộc vào quan hệ giữa tốc độ n n
1
- 0 < s < 1 : Chế độ động cơ điện
- s < 0 : Chế độ máy phát điện
- s >1 : Chế độ hãm
1. Tổng quan vmáy điện quay (tiếp)

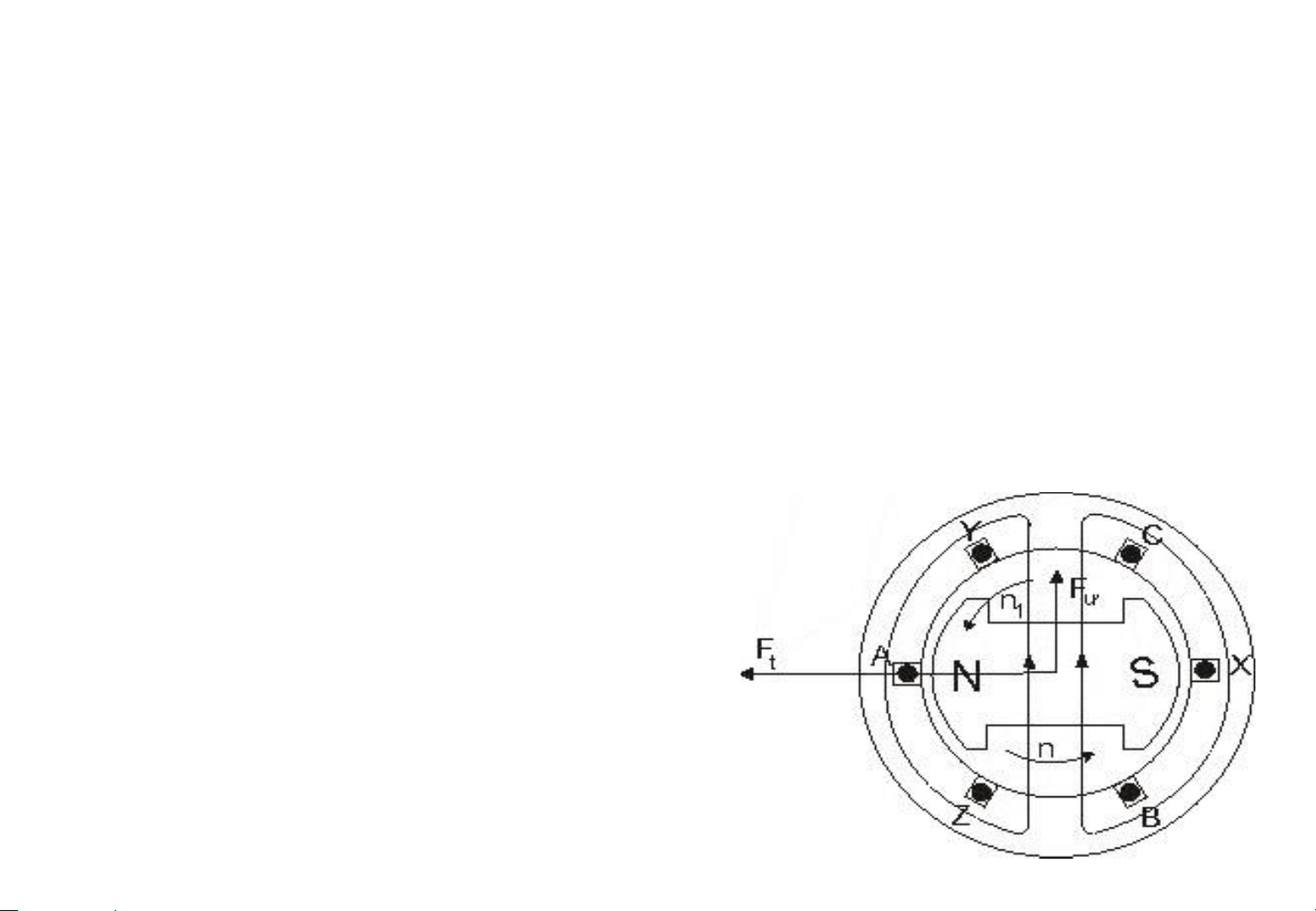

1.5 Nguyên lý máy điện đồng bộ
Rotor với các cực từ từ trường F
t
quay với tốc đn
1
cảm ứng lên dây
quấn 3 pha stato các sức điện động xoay chiều e
A
e
B
e
C
vớ i tần số f
= p.n1/60.
Các d ng điện i
A
i
B
i
C
trong day quấn stator sinh ra từ trường quay F
ư
tốc độ n
1
= 60f/p
Do n = n
1
nên gọi là máy điện đồng b
1.6 Nguyên lý máy điện một chiều
Thực chất máy điện đồng bộ mà trong đó các sđđ xoay chiều được chỉnh
lưu thành một chiều nhờ vành góp.
1.7 Nguyên lý máy điện xoay chiều có vành góp
Thực chất là máy điện không đồng bộ. Vành góp được sử dụng đ đưa vào
các sđđ nhằm cải thiện hệ số công suất và điều chỉnh tốc độ quay.
2. Tổng quan vbiến đổi điện cơ
Năng lượng không tự nhiên sinh ra cũng không tự nhiên mất đi, ch
biến đổi từ dạng này sang dạng khác
Một máy điện quay thực hiện nhiệm vụ biến đổi năng lượng từ đin sang
hay ngược lại – tương ứng với động cơ hay máy phát điện
m¸y ph¸t
Thhiện trên 2 định luật cơ bản e= B.v.l f = B.i.l
1. Khái niệm chung
D©y quÊn lµ phÇn m¹ch ®iÖn, lµ phÇn kh«ng thÓ t¸ch rêi cña c¸c m¸y ®iÖn nãi
chung vµ m¸y ®iÖn quay nãi riªng
Trong m¸y ®iÖn quay, d©y quÊn lµ mét bé phËn kÕt cÊu mµ ë ®ã thùc hiÖn viÖc
biÕn ®æi năng lîng ®iÖn c¬
D©y quÊn ®îc bè trÝ ®Æt trªn c¶ phÇn ®éng (r«to) vµ phÇn tÜnh (stato)
Tïy thuéc vµo nhiÖm vô cña tõng cuén d©y mµ ngêi ta gäi mét d©y quÊn lµ :d©y
quÊn phÇn c¶m  cßn d©y quÊn cßn l¹i gäi lµ: d©y quÊn phÇn øng
Trong đa số các loại MĐ quay, dây quấn phần cảm có nhiệm vụ tạo ra t
trường ở khe hở không khí lúc không tải. Trong những trường hợp đó, dây
quấn phần cảm c n gọi là “dây quấn kích từ”. D ng điện một chiều chạy trong
cuộn dây quấn quanh các cực làm nó bị từ hoá tạo nên các cực tự phân bố
xen kẽ
1. Khái niệm chung (tiếp)
Tuy nhiên cũng những trường hợp do kết cấu chúng tạo ra từ trường
có cực tính không đổi
Dây quấn phn ứng có nhiệm vụ cm ứng được một sđđ theo yêu cầu khi có
từ trường phần cảm chuyển động tương đối với . Sđđ cảm ứng trên dây
quấn xoay chiều hay một chiều tuy thuộc vào từ trường phẩn cảm loại
cực tính thay đổi hay cực tính không đổi. Yêu cầu đối với dây quấn:
Đảm bảo sđđ và d ng điện tương ứng với công suất điện từ của máy
Chịu được d ng điện tương ứng với công suất của máy không bphát nhiệt
quá mức cho phép
Chế tạo, lắp đặt được thuận lợi, đảm bảo được độ bền cơ khi máy hoạt động
và tiết kiểm nguyên vật liệu
Vật liệu để chế tạo dây quấn quay thường đồng đỏ hoặc nhôm, tuy
nhiên đồng đỏ được sử dụng phổ biến hơn cả
2. Dây quấn
a. Dây quấn phn cm

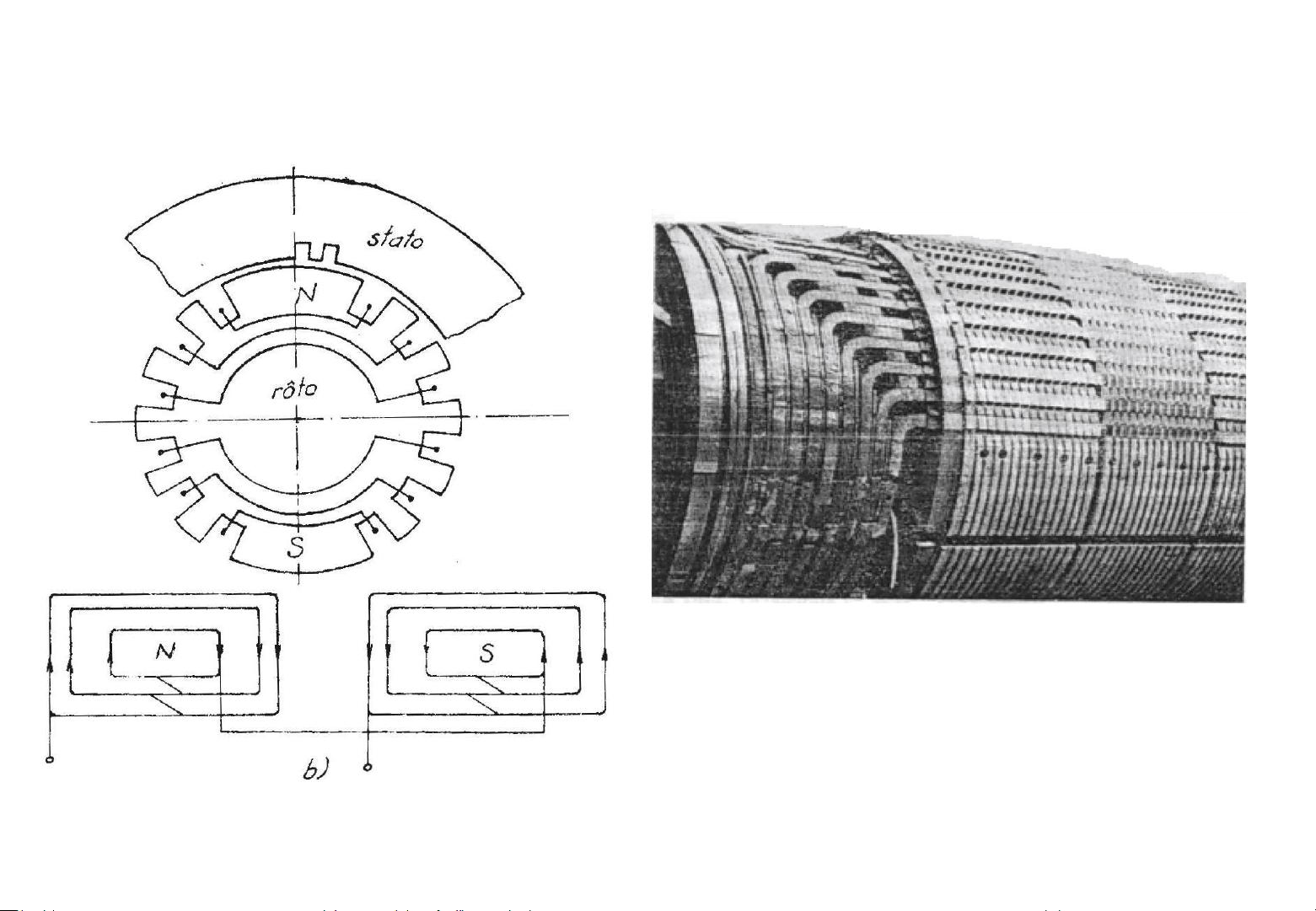

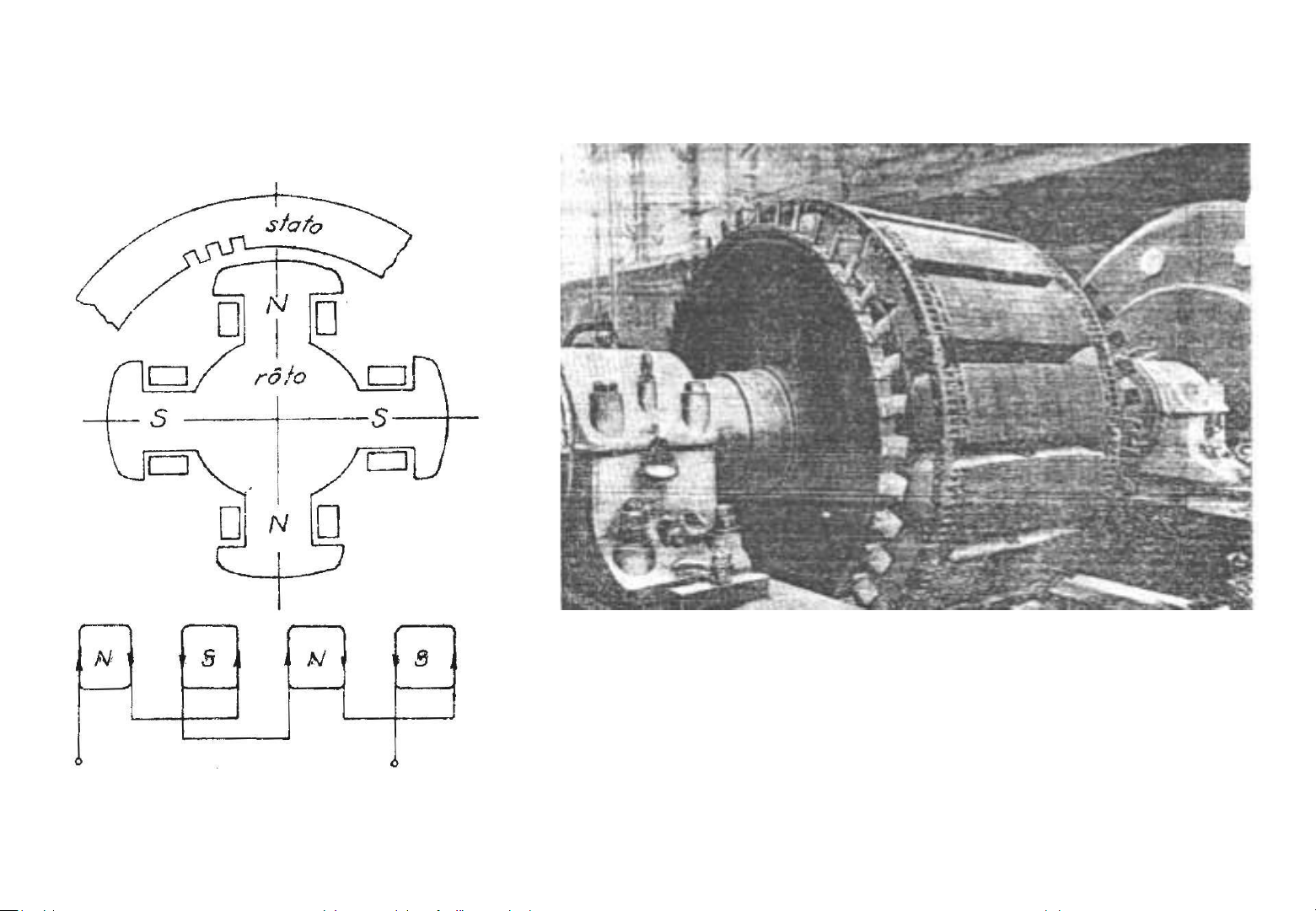

D©y quÊn r«to m¸y đồng bộ cùc låi
a. Dây quấn phn cảm (tiếp)
D©y quÊn r« to m¸y §B cùc Èn
a. Dây quấn phn cảm (tiếp)

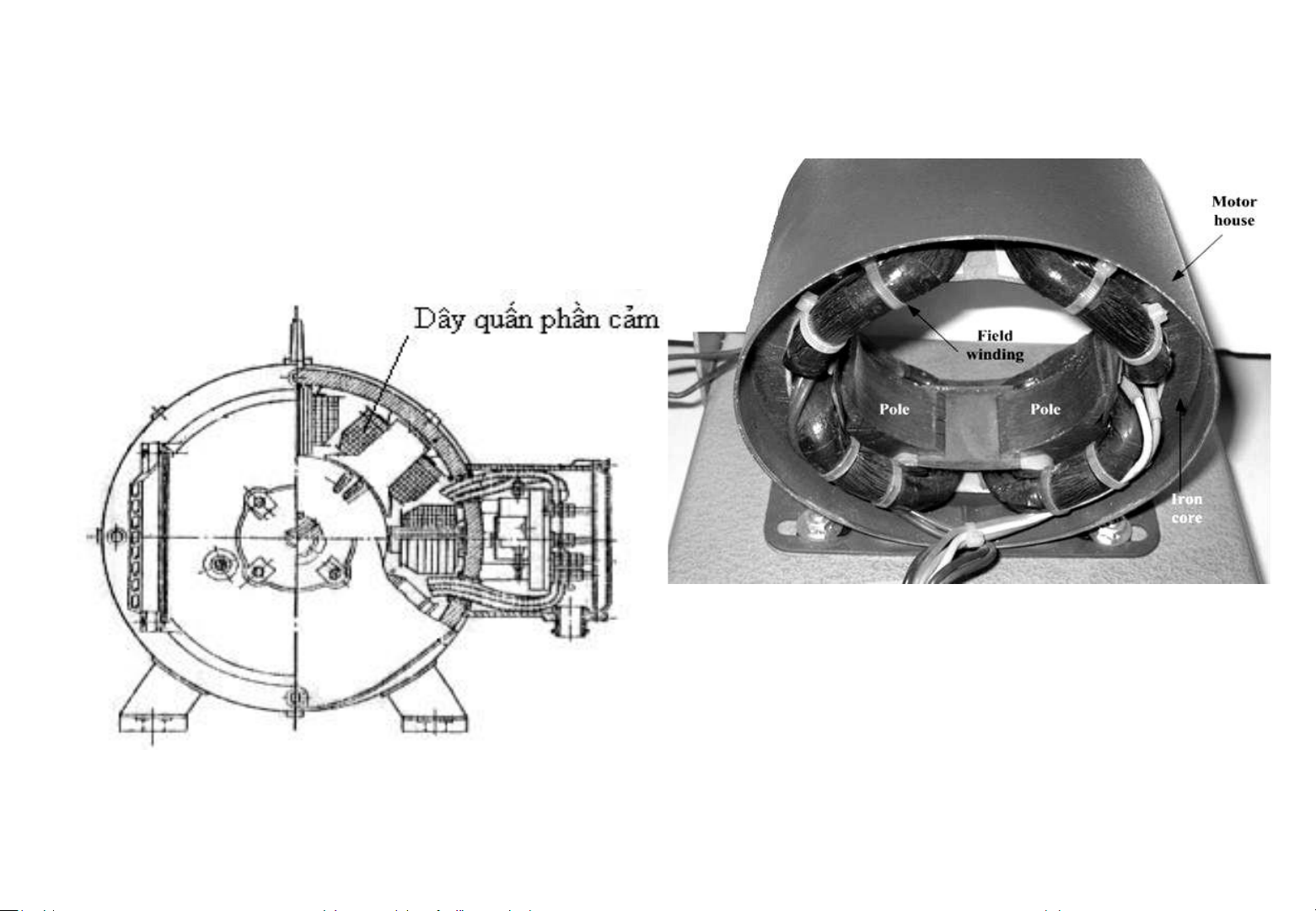

D©y quÊn cùc tõ M§ 1 chiÒu
2. Dây quấn
b. Dây quấn phn ng
Phần đầu nối Phần đầu nối
Phần đầu nối Phần đầu nối
2. Dây quấn

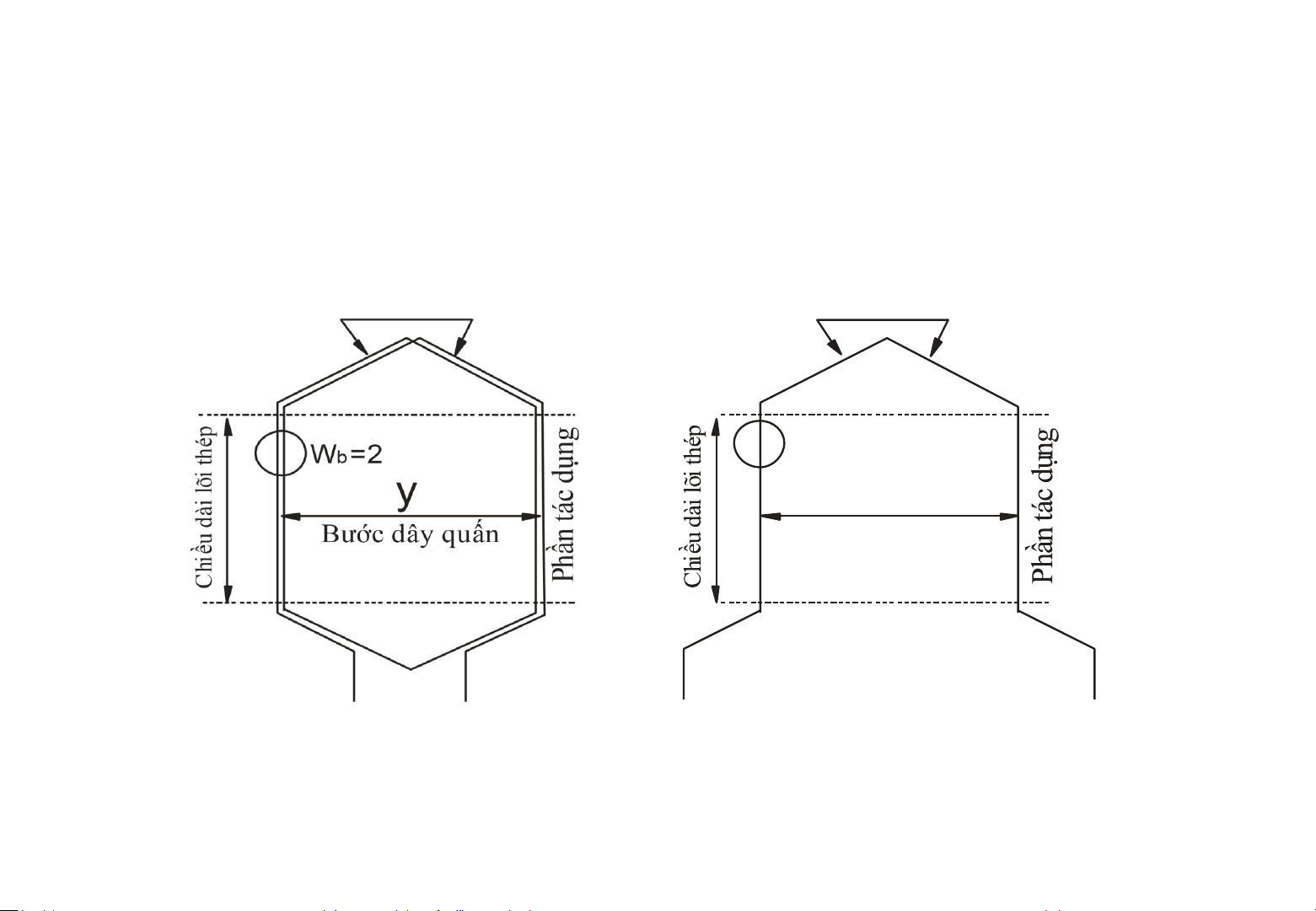

W=1
b
B
ướ
c dây qu
n
y
b. Dây quấn phn ứng (tiếp)
2. Dây quấn

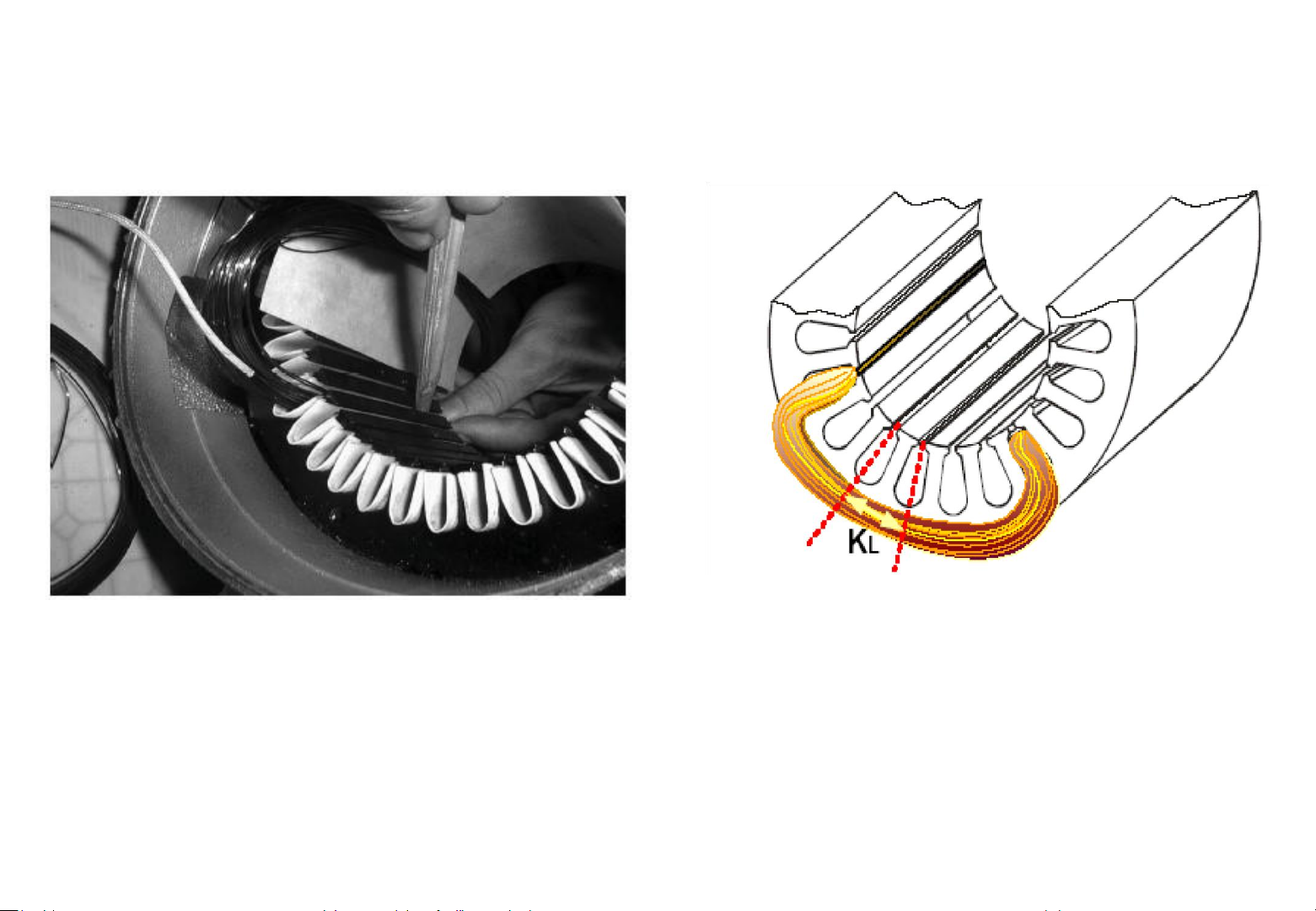

b. Dây quấn phn ng (tiếp)

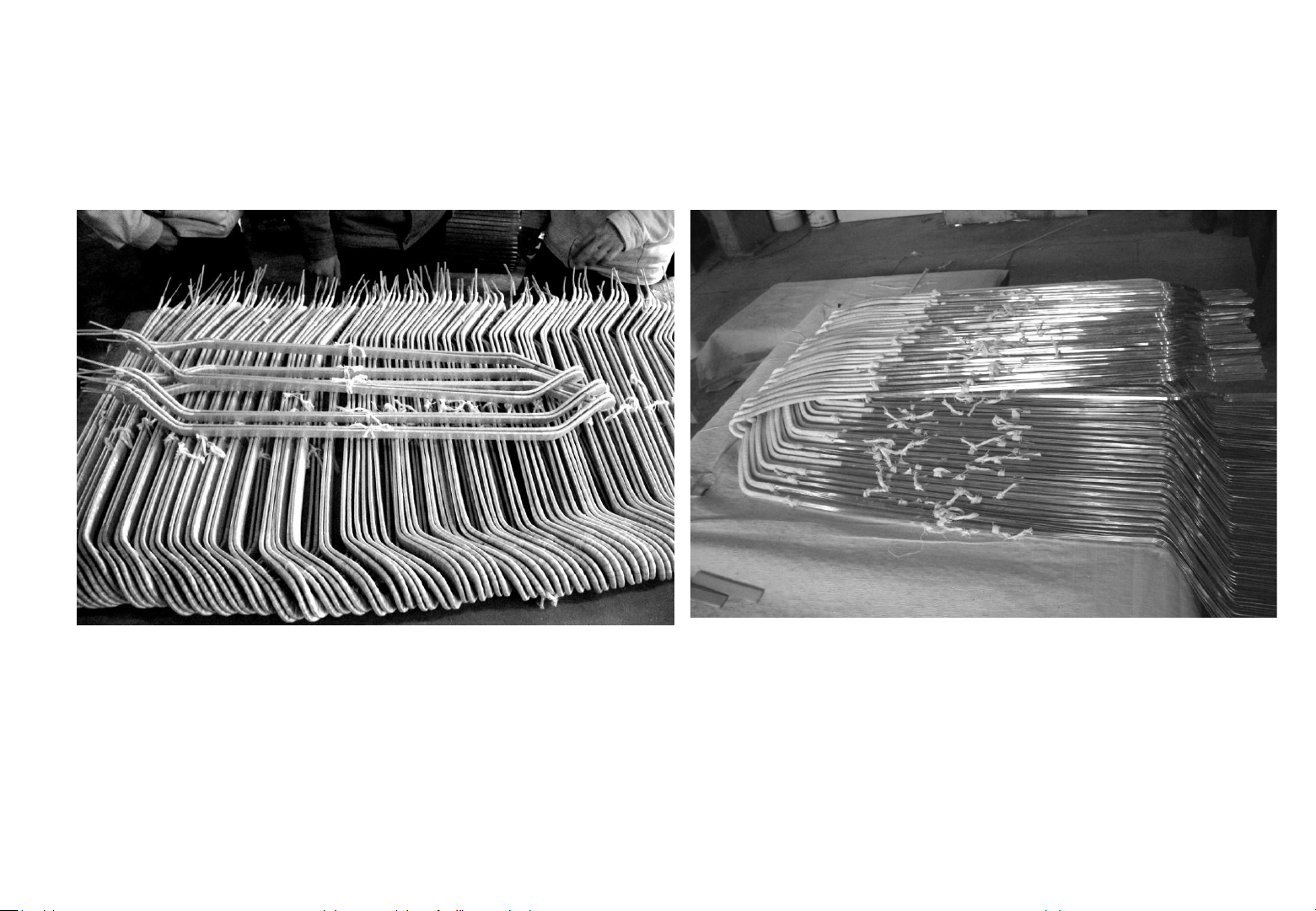

Dây quấn và lõi thép
2. Dây quấn
b. Bước dây quấn và bước cực
Nếu phần ứng Z rãnh và máy sđôi cực là p thi góc độ điện giữa 2 rãnh
liên tiếp được tính theo công thức:
o
α= p.360
Dây quấn bước đủ: y = τ = z z
2p
Góc lệch pha giữa sđđ của 2 cạnh tác dụng của một bối dây
p.360
o
z
ζ= x =180
o
z 2p
Nếu đ cảm ứng trên mỗi cạnh tác dụng được biểu diễn một véc thì sđđ
dây tổng của 2 véc như hình v ζ của bối
Eb
a
b
E
b
ζ
a
b
2. Dây quấn
c. Số pha và số rãnh (tiếp)
Đối với xoay chiều, nếu dây quấn số pha “m” thi mỗi pha chiếm số
rãnh là: Z/m
Với dây quấn một lớp, số bi dây của một pha tương ứng sẽ là Z/2m bối
Tương tự với dây quấn 2 lớp, do mỗi bối dây có 2 cạnh tác dụng mỗi cạnh
tác dụng chỉ chiếm 1/2 rãnh, nên sbối dây chính bằng số rãnh của một pha
tức bằng z/m bối
2. Dây quấn (tiếp)
d. Xây dựng sơ đồ dây qun Sơ đồ xây qun MĐ xoay chiếu vi q
là số nguyên
XÐt m¸y ®iÖn xoay chiÒu 2 cùc víi pha m =3 r·nh lµ z = 6.
DÔ thÊy rµng mçi pha sÏ chiÕm 2 r·nh vµ sè bèi d©y cña mçi pha lµ
