BỘ GIAO THÔNG VẬN TẢI Năm học 20... – 20... Học kỳ .....
HỌC VIỆN HÀNG KHÔNG VIỆT NAM KHOA: KỸ THUẬT HÀNG KHÔNG
Mã đề: 018 ĐỀ THI KẾT THÚC HỌC PHẦN
Học phần: Kỹ thuật điện tử Mã học phần: 010800069501
Thời gian làm bài: 75 phút
Không sử dụng tài liệu Được sử dụng tài liệu Nộp lại đề thi
NỘI DUNG
(Đề thi gồm 05 câu trên 03 trang giấy. Cán bộ coi thi không giải thích gì thêm)
CÂU 1. (2.0 điểm)
Cho mạch điện như hình 1, với diode loại Si có ngưỡng dẫn V
γ
=0,7V, Ge có V
γ
=0,2V. Xác
định Vo và dòng qua R (I
R
) trong hai trường hợp sau:
CÂU 2. (2.5 điểm)
Cho mạch điều khiển bóng đèn DC công suất 3W như hình 2. Giả sử Op-amp là lý tưởng.
Với quang trở LDR hoạt động như sau:
1
Hình 2
R 4
4 K 7
0
+
-
V +V -
O U T
R 2
1 0 K
0
Q 1
9 V
R 5
1 K
V c c = 9 V
L D R
0
0
R 3
1 0 K
9 V
9 V / 3 W
L A M P
R 1
1 5 K
1a Hình 1 1b
- Khi che tối: R
LDR
= 90KΩ
- Khi có ánh sáng chiếu vào: R
LDR
= 1.5KΩ
a. Xác định điện áp tại ngõ vào dương V
-
của Op-amp.
Giả sử ngõ ra Op-amp lý tưởng khi ngõ ra ở mức cao gần bằng nguồn cung cấp
V
CC
≈ 9V, hãy xác định giá trị điện áp tại cực B (V
B
) của transistor Q1.
b. Giải thích chức năng của Op-amp trong mạch.
Với bóng đèn công suất 3W, hãy xác định dòng I
Cmax
qua transistor Q1.

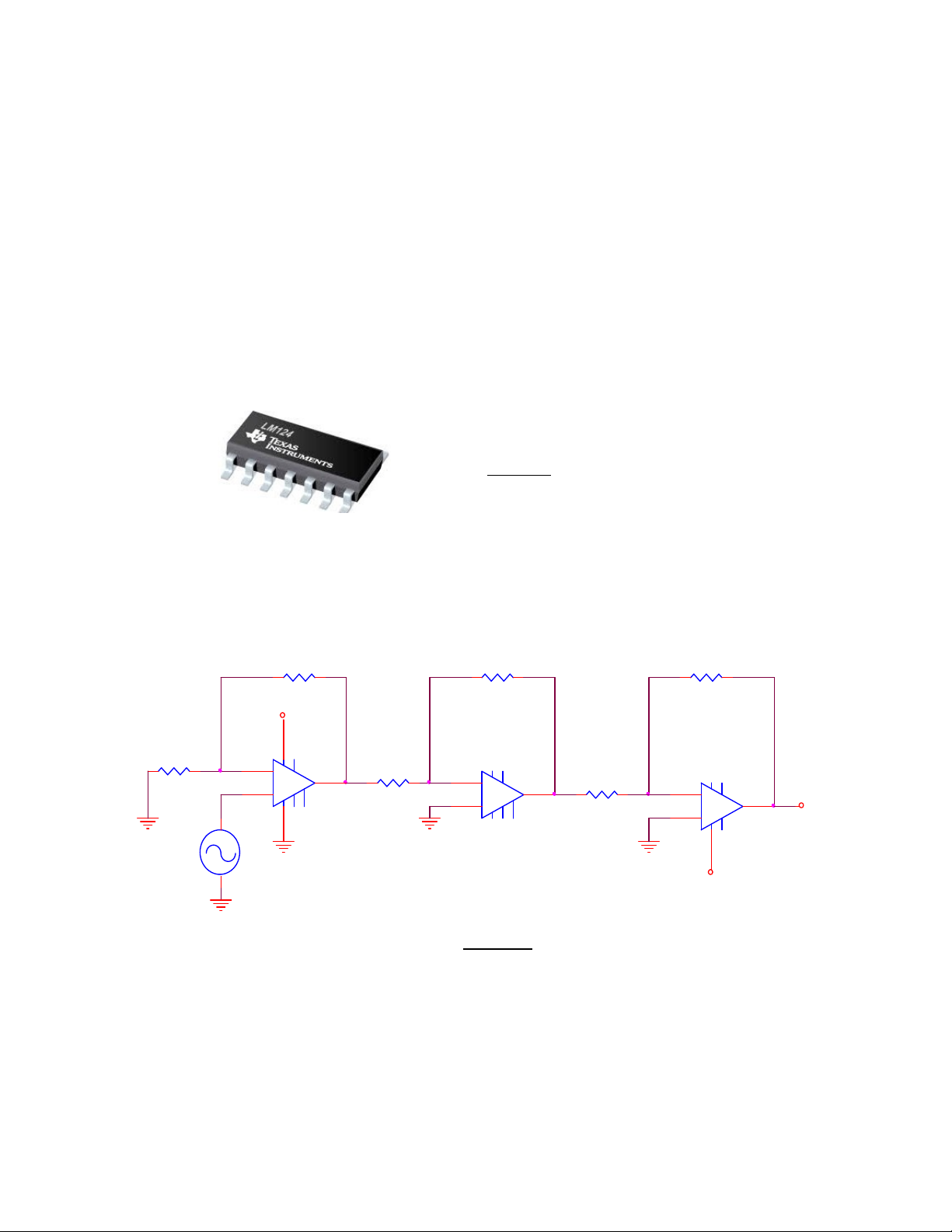

CÂU 3. (1.5 điểm)
Cho vi mạch LM124 có hình dạng và cấu trúc 4 opamp bên trong như hình 3a.
Người ta dùng IC LM124 này thiết kế mạch để có hệ số khuếch đại điện áp ra lần lượt là:
Av1 = +20, Av2 = -19 và Av3 = -27, và điện trở hồi tiếp Rf= 270KΩ như hình 3b. Ở hình
3b, sinh viên hãy xác định các giá trị R1, R2, R3 trên mạch, để thỏa mãn yêu cầu thiết kế.
+
-
U 3
L M 1 2 4
9
1 0
8
1 1
V i
R f = 2 7 0 K
U 2
R 3
U 1
1 0 V
+
-
6
5
7
R f = 2 7 0 K
+
-
2
3
1
41 4
V o
R 1
- 1 0 V
R 2
R f = 2 7 0 K
Hình 3b
CÂU 4. (1.5 điểm)
Cho mạch khuếch đại như hình 4, với BJT có V = 0,62V; = 100. Hãy: Xác định điểm
tĩnh làm việc Q (V
CE
; I
C
) và cho biết trạng thái hoạt động của BJT.
2
Hình 3a
Hình 4
CÂU 5. (2.5 điểm)
Cho vi mạch LM 348 có hình dạng và cấu trúc 4 opamp bên trong như hình 5a. Người ta
dùng IC LM 348 này thiết kế mạch để có điện áp ra lần lượt là:•
Vo1 = -10.Vi;• Vo2=-20.Vi ;• Vo3 = -50.Vi, với điện trở hồi tiếp Rf= 500KΩ như hình
5b.
Ở hình 5b, sinh viên hãy:
a. Xác định hệ số khuếch đại Av1, Av2, Av3 của Opamp U1, U2, U3.
b. Xác định các giá trị R1, R2, R3 trên mạch để thỏa mãn yêu cầu thiết kế.
HẾT
3
Hình 5a
Hình 5 b
MẶT SAU TỜ ĐỀ THI)
Nội dung Đề thi kết thúc học phần: Kỹ thuật điện tử
gồm 05 câu trên 03 trang giấy.
DUYỆT ĐỀ, ngày tháng năm
(Người duyệt ghi rõ chức danh, ký và ghi họ, tên)
TP.HCM, ngày tháng năm
Người biên soạn đề
( Ký và ghi rõ họ, tên )
4
5

Preview text:

BỘ GIAO THÔNG VẬN TẢI

Năm học 20... – 20... Học kỳ .....

HỌC VIỆN HÀNG KHÔNG VIỆT NAM

KHOA: KỸ THUẬT HÀNG KHÔNG

Mã đề: 018 ĐỀ THI KẾT THÚC HỌC PHẦN

Học phần: Kỹ thuật điện tử Mã học phần: 010800069501

Thời gian làm bài: 75 phút

Không sử dụng tài liệu Được sử dụng tài liệu Nộp lại đề thi

NỘI DUNG

(Đề thi gồm 05 câu trên 03 trang giấy. Cán bộ coi thi không giải thích gì thêm)

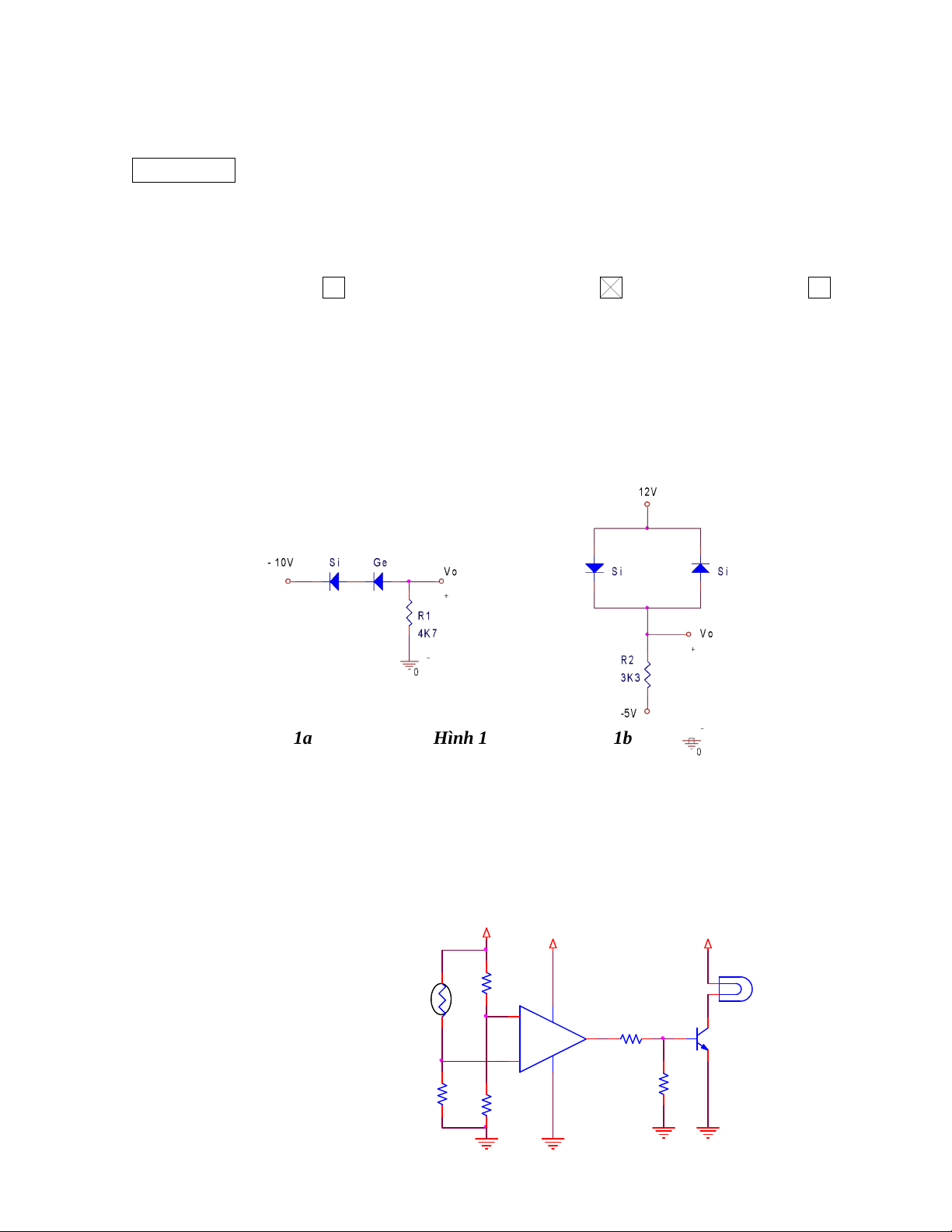

CÂU 1. (2.0 điểm)

Cho mạch điện như hình 1, với diode loại Si có ngưỡng dẫn Vγ=0,7V, Ge có Vγ=0,2V. Xác định Vo và dòng qua R (IR) trong hai trường hợp sau:

1a Hình 1 1b

CÂU 2. (2.5 điểm)

Cho mạch điều khiển bóng đèn DC công suất 3W như hình 2. Giả sử Op-amp là lý tưởng.

Hình 2

Với quang trở LDR hoạt động như sau:

  • Khi che tối: RLDR= 90KΩ
  • Khi có ánh sáng chiếu vào: RLDR= 1.5KΩ
  1. Xác định điện áp tại ngõ vào dương V- của Op-amp.

Giả sử ngõ ra Op-amp lý tưởng khi ngõ ra ở mức cao gần bằng nguồn cung cấp VCC ≈ 9V, hãy xác định giá trị điện áp tại cực B (VB) của transistor Q1.

  1. Giải thích chức năng của Op-amp trong mạch.

Với bóng đèn công suất 3W, hãy xác định dòng ICmax qua transistor Q1.

CÂU 3. (1.5 điểm)

Cho vi mạch LM124 có hình dạng và cấu trúc 4 opamp bên trong như hình 3a.

Hình 3a

Người ta dùng IC LM124 này thiết kế mạch để có hệ số khuếch đại điện áp ra lần lượt là: Av1 = +20, Av2 = -19 và Av3 = -27, và điện trở hồi tiếp Rf= 270KΩ như hình 3b. Ở hình 3b, sinh viên hãy xác định các giá trị R1, R2, R3 trên mạch, để thỏa mãn yêu cầu thiết kế.

Hình 3b

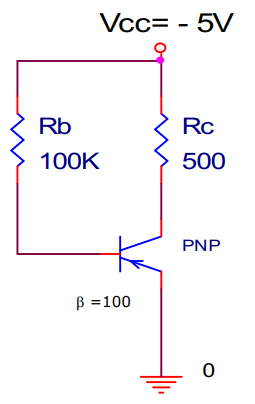

CÂU 4. (1.5 điểm)

Cho mạch khuếch đại như hình 4, với BJT có Vγ = 0,62V; β = 100. Hãy: Xác định điểm tĩnh làm việc Q (VCE; IC) và cho biết trạng thái hoạt động của BJT.

Hình 4

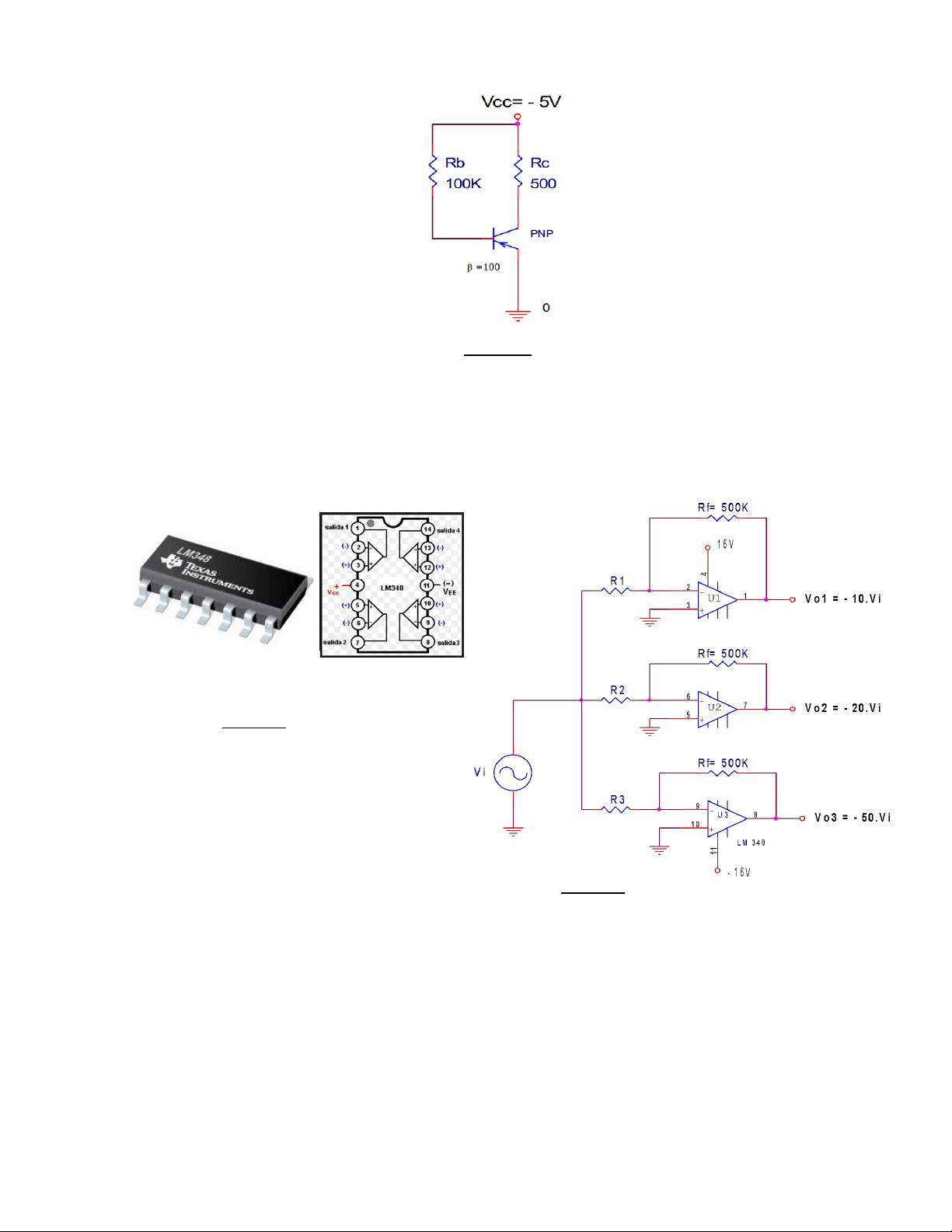

CÂU 5. (2.5 điểm)

Cho vi mạch LM 348 có hình dạng và cấu trúc 4 opamp bên trong như hình 5a. Người ta dùng IC LM 348 này thiết kế mạch để có điện áp ra lần lượt là:

Vo1 = -10.Vi; Vo2=-20.Vi ; Vo3 = -50.Vi, với điện trở hồi tiếp Rf= 500KΩ như hình 5b.


Hình 5a

Hình 5b

Ở hình 5b, sinh viên hãy:

  1. Xác định hệ số khuếch đại Av1, Av2, Av3 của Opamp U1, U2, U3.
  2. Xác định các giá trị R1, R2, R3 trên mạch để thỏa mãn yêu cầu thiết kế.

HẾT

MẶT SAU TỜ ĐỀ THI)

Nội dung Đề thi kết thúc học phần: Kỹ thuật điện tử

gồm 05 câu trên 03 trang giấy.

DUYỆT ĐỀ, ngày tháng năm

(Người duyệt ghi rõ chức danh, ký và ghi họ, tên)

TP.HCM, ngày tháng năm

Người biên soạn đề

( Ký và ghi rõ họ, tên )
