Đề cương môn Cấu tạo kiến trúc - trường đại học Kiến trúc.

GVHD: TẠ LAN NHI
SVTH: NGUYỄN HOÀNG NAM 2051010443 20K6
CẤU TẠO KIẾN TRÚC 1
BÀI TẬP 1: TÌM VÀ SƯU TẦM CÁC BỘ PHẬN CƠ BẢN CỦA
CỔNG TRÌNH KIẾN TRÚC Giới thiệu:
kiến trúc không chỉ là một lĩnh vực kỹ thuật mà còn là nghệ thuật tạo dựng không
gian sống, làm việc và sinh hoạt cho con người.Một công trình kiến trúc không thể
đứng vững, phát huy được giá trị thẩm mỹ và công năng nếu không có sự hiểu biết
sâu sắc về cấu tạo cơ bản của nó.

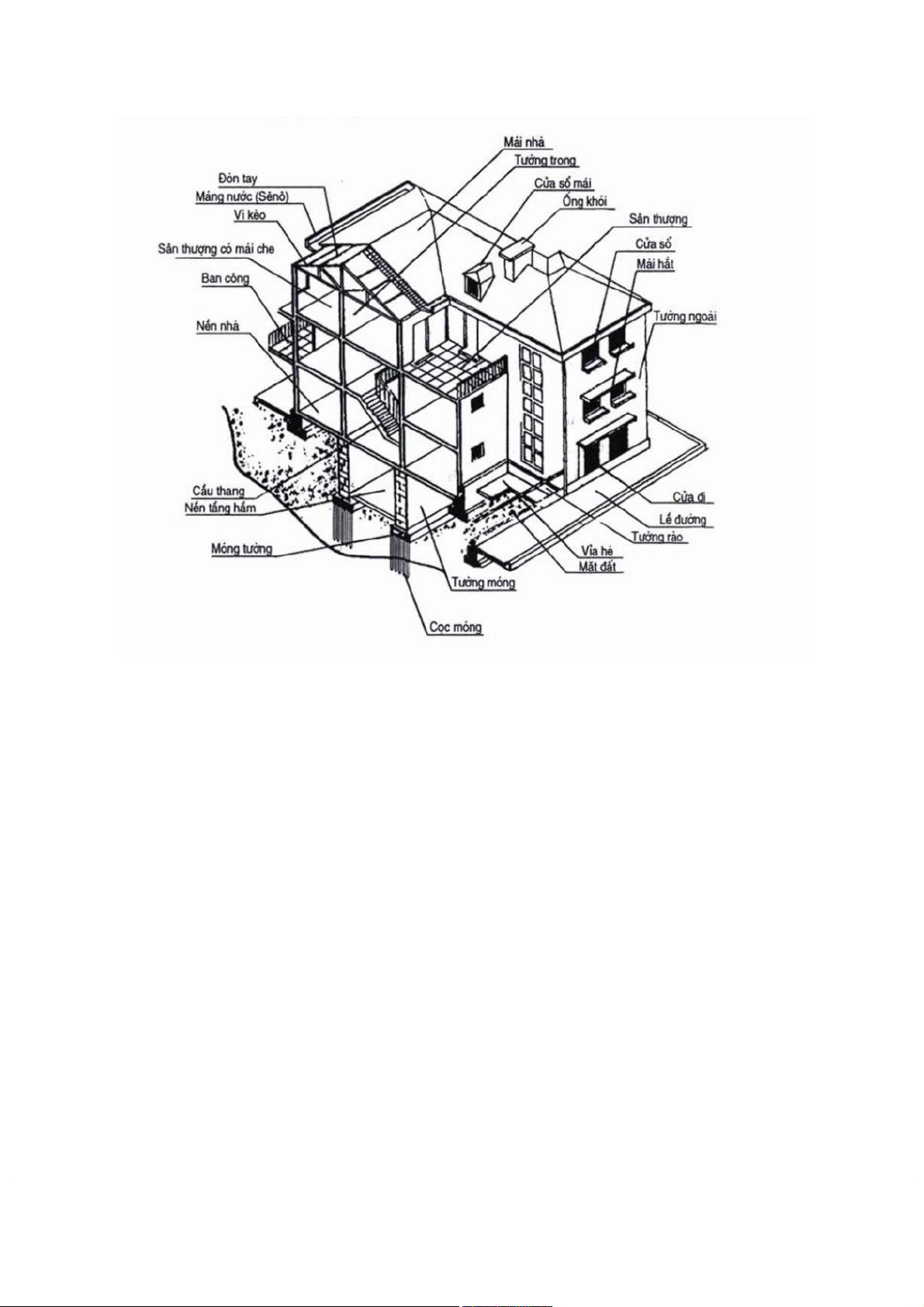

Trong kiến trúc, cấu tạo của một công trình được chia thành nhiều bộ phận khác
nhau, và có vai trò riêng biệt tạo nên 1 tổng thể đảm bảo tính bền vững, thẩm mỹ
và công năng. Dưới đây là nhứng bộ phận cơ bản cấu tạo nên công trình kiến trúc. 1

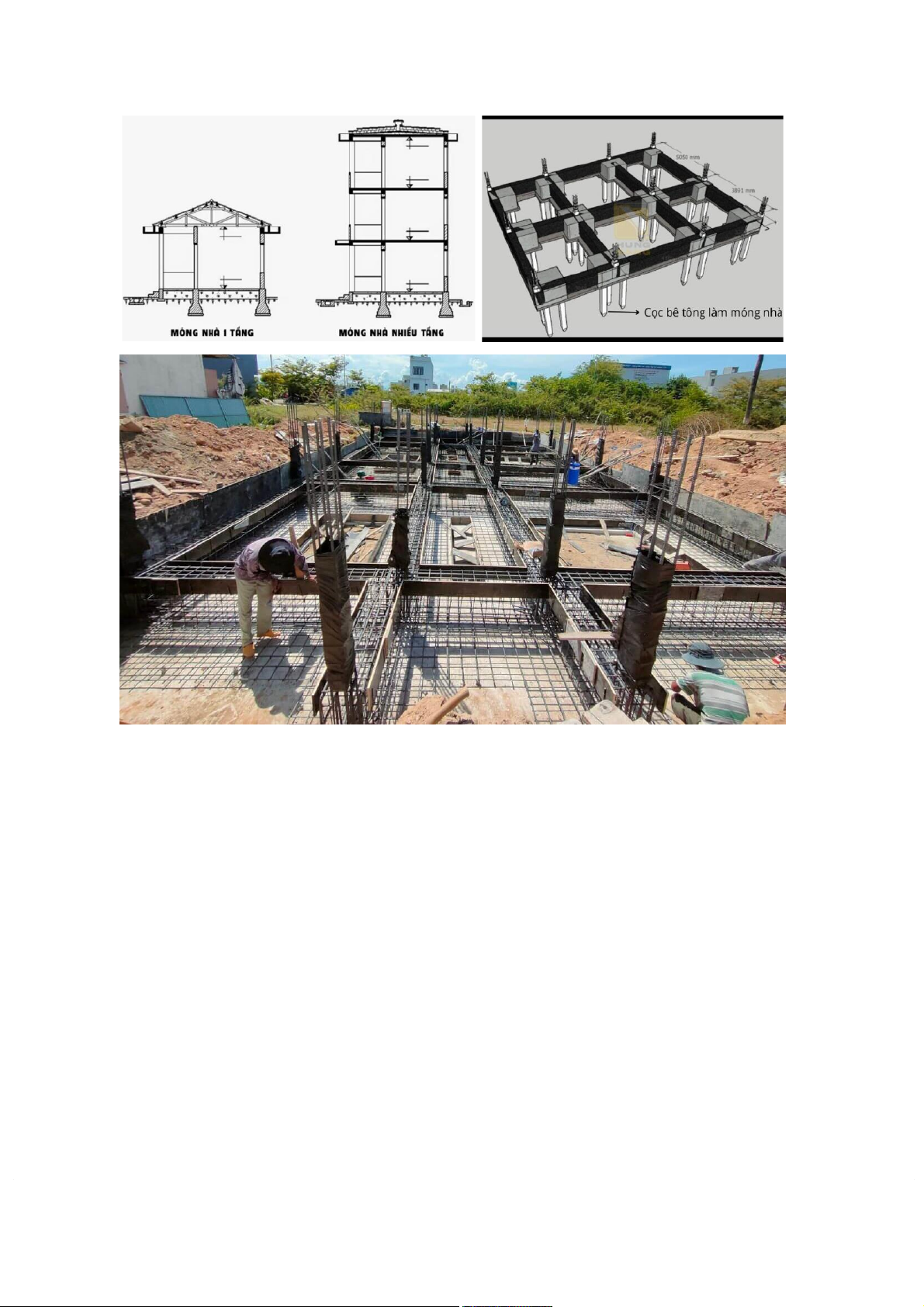

I; CÁC BỘ PHẬN CHỊU LỰC CHÍNH CỦA CÔNG TRÌNH: 1, Móng nhà:
- Là chân đế của ngôi nhà để tiếp đất, là bộ phận dưới cùng để đỡ tường và cột chịu
lực cùa ngôi nhà, nhận toàn bộ tải trọng cùa ngôi nhà (truyền xuống qua tường và
cột) rồi truyển xuống nền đất.
- Đây là phần cơ bản, quan trọng nhất vì móng quyết định sự ổn định và bền vững của công trình. 2
*Vai trò:Chịu toàn bộ tải trọng công trình, bao gồm cả tải trọng tĩnh và tải
trọng động như gió, động đất. Tránh tình trạng sụt lún, nghiêng đổ cho công trình,
nhất là trong điều kiện nền đất yếu. * phân loại:
- Móng nông: Phù hợp cho các công trình nhà ở, quy mô nhỏ hoặc nền đất có khả
năng chịu tải tốt. Ví dụ: móng đơn, móng băng.
- Móng sâu (móng cọc): Sử dụng cho các công trình lớn hoặc trên nền đất yếu. Các
loại móng sâu bao gồm: móng cọc, móng bè.
- Móng bè: Phân phối tải trọng trên toàn bộ diện tích nền móng, được sử dụng khi
nền đất yếu hoặc yêu cầu tải trọng lớn. 3 2, Cột trụ:
- Thường là kết cấu chịu lực chính, là bộ phận để gối đỡ các đẩu dầm chịu lực, nhận
tải trọng từ các bộ phận phía trên, truyền lực nén thẳng đứng xuống móng.
- Ngoài ra trụ và cột còn phải chịu lực uốn ngang do tải trọng của gió sinh ra 4 * Phân loại:
- Cột bê tông cốt thép: Sử dụng phổ biến trong các công trình dân dụng và công nghiệp vì độ bền cao.
- Cột thép: Được sử dụng trong các công trình cao tầng, công nghiệp nhờ vào tính
linh hoạt và khả năng chịu tải tốt.
- Cột gỗ: Thường sử dụng trong các công trình nhà ở truyền thống, hoặc công trình
có thiết kế đặc biệt về kiến trúc. 5
- Khung kết cấu dầm: Gồm các cột và dầm liên kết với nhau tạo nên bộ khung chịu
lực chính cho công trình. 3, Tường:

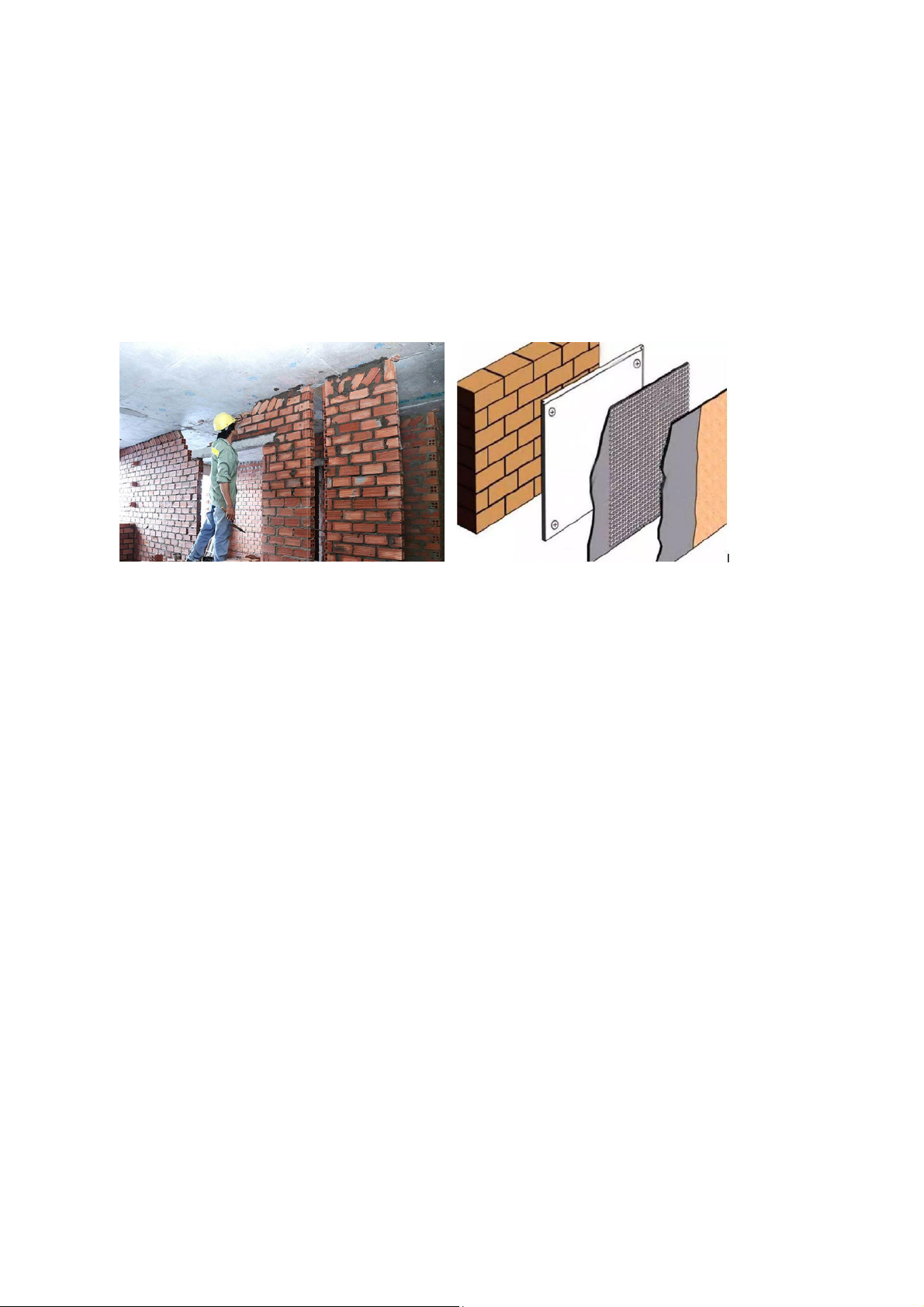

- Tưòng là bộ phận bao che cho nhà khỏi bị ảnh hưởng cùa thời tiết và môi trường
ngoài nhà và để ngăn cách không gian, đóng vai trò quan trọng về hình thức kiến trúc cùa ngôi nhà.
* Có 2 loại chính là chịu lực và không chịu lực:
- Tường chịu lực: Là tường đỡ dầm, sàn phía ưên và nhận tải trọng truyền thẳng
đứng xuống móng (Tường chịu lực dày tối thiểu > 220, thông thường là xây bằng
gạch dặc, mác 75, dày 220; 330; 450...).
- Tường không chịu lực: Là loại tường không chịu bất cứ một tải trọng nào khác
ngoài tải trọng của bản thân nó (loại tường này không đỡ cấc kết cấu chịu lực, chỉ
có ý nghĩa ngăn cách không gian)
- Tường kính: Tăng cường ánh sáng tự nhiên, tạo cảm giác không gian mở, thường
sử dụng trong các tòa nhà văn phòng hiện đại.
4, Dầm, khung chịu lực: a, Dầm: 6

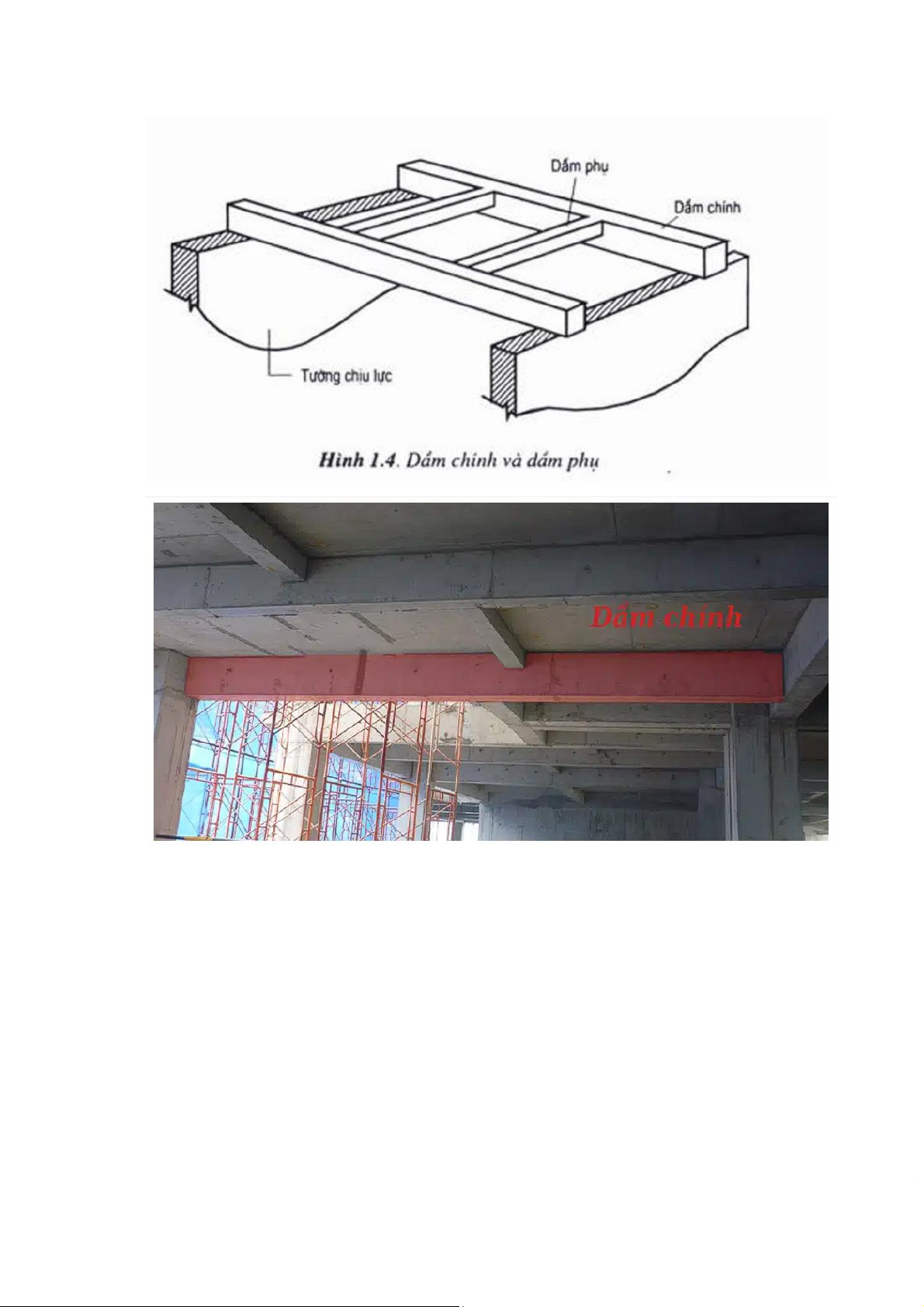

- Là một thanh ngang chịu lực, hai đẩu gối lên tường hoặc cột và truyền tải
trọng từ sàn hoặc mái xuống qua đẩu dẩm xuống tường hay cột đó.

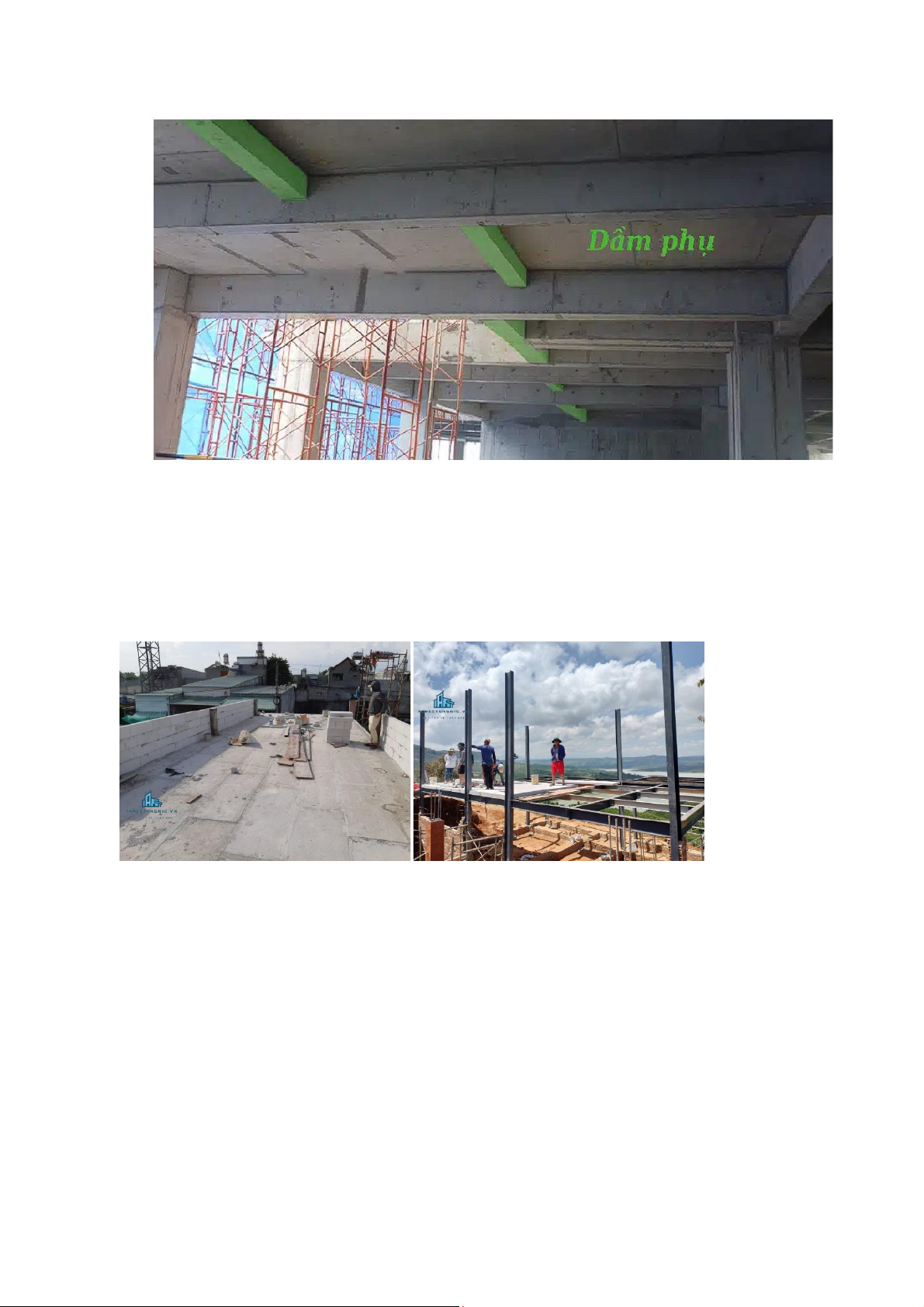

- Gồm 2 loại chính là dầm phụ và dầm chính: 7 8
II; CÁC BỘ PHẬN KHÁC CỦA CÔNG TRÌNH: 1, Nền:
- Là bộ phận cấu tạo nằm tiếp giáp với nển đất thiên nhiên, trên cùng tạo bé mặt
cứng phẳng, chịu lực để sử dụng đi lại, kê đồ đạc (có nền ở tẩng 1 và nền ở tẩng
hầm), thường chịu ảnh hường độ ẩm của nền đất thiên nhiẽn. 2, Mái:
- Là bộ phận cấu tạo ở trên cùng của nhà, làm nhiệm vụ bao che cho nhà khỏi bị ảnh
hưởng của nắng mưa, nhiệt độ và các ảnh hưởng khác của thời tiết, khí hậu nói chung.
* Mái có thể có nhiều loại khác nhau: mái dốc, mái bằng, mái vòm, mái ngói, ... 9 3, Cầu thang:

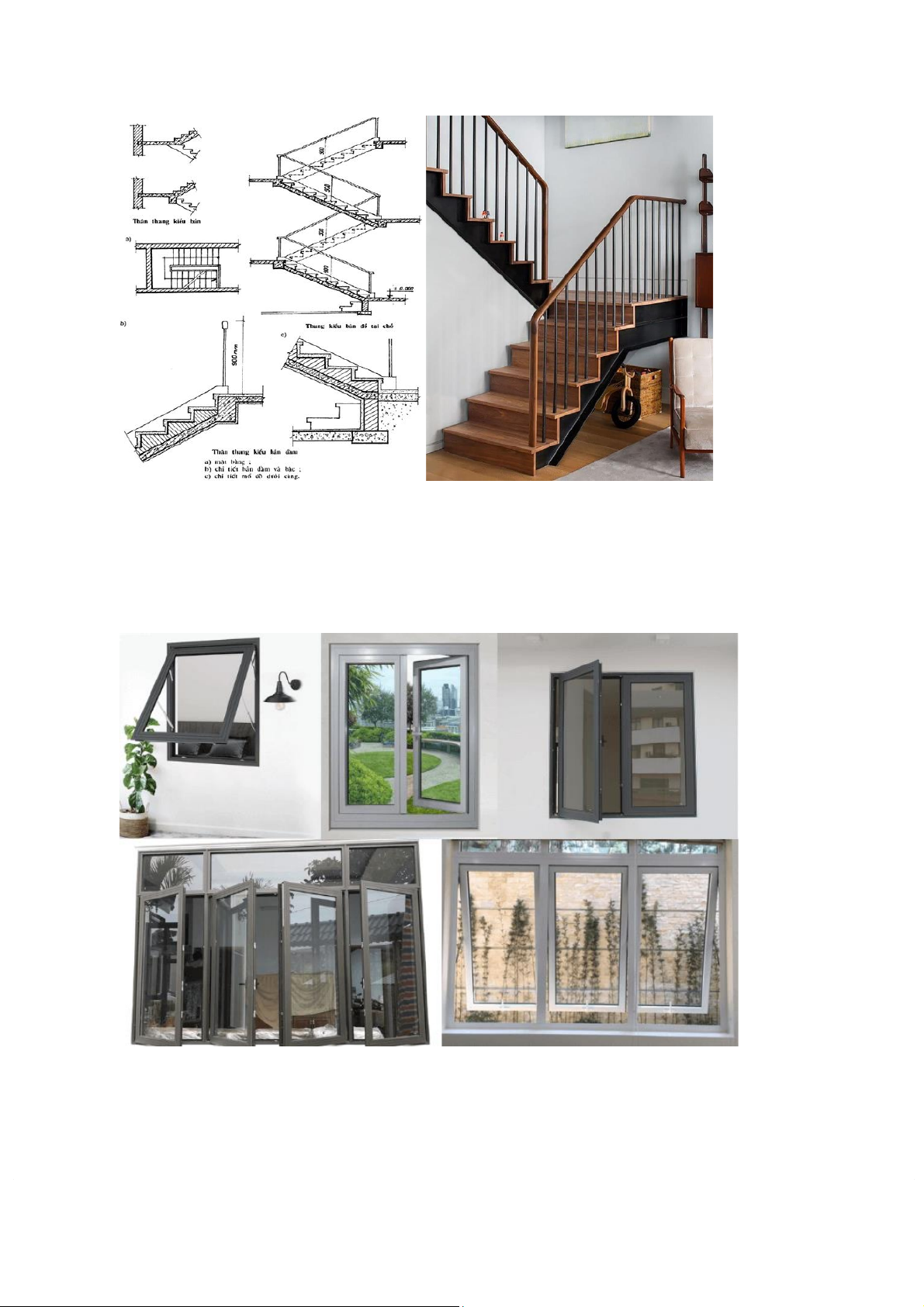

- Là bộ phận giao thông theo chiểu đứng liên hộ giữa các tầng. Đó là những mặt sàn
hay lối đi nghiêng có bậc hay không có bậc (dốc trượt).
- Các bộ phận chính cúa thang gồm: thân thang (vế thang) nằm nghiêng trẽn bậc
thang, chiếu nghi, chiếu tới, lan can tay vịn. 10 4, Cửa:
- Cửa sổ: Là bộ phận lấy ánh sáng và thông gió cho phòng đồng thời đóng vai trò
quan trọng đối với thẩm mỹ kiến trúc. 11
- Cửa di: Là bộ phận để liên hệ giao thòng giữa các phòng, các không gian trong
nhà với nhau và giữa bên trong với bcn ngoài nhà, đổng thời cũng có thể tham gia
thông gió và bổ sung ánh sáng cho phòng.
* Phân loại: cửa có thể phân loại theo nhiều kiểu: theo vật liệu hoàn thiện, theo hình dá
ng và công năng sử dụng 12
