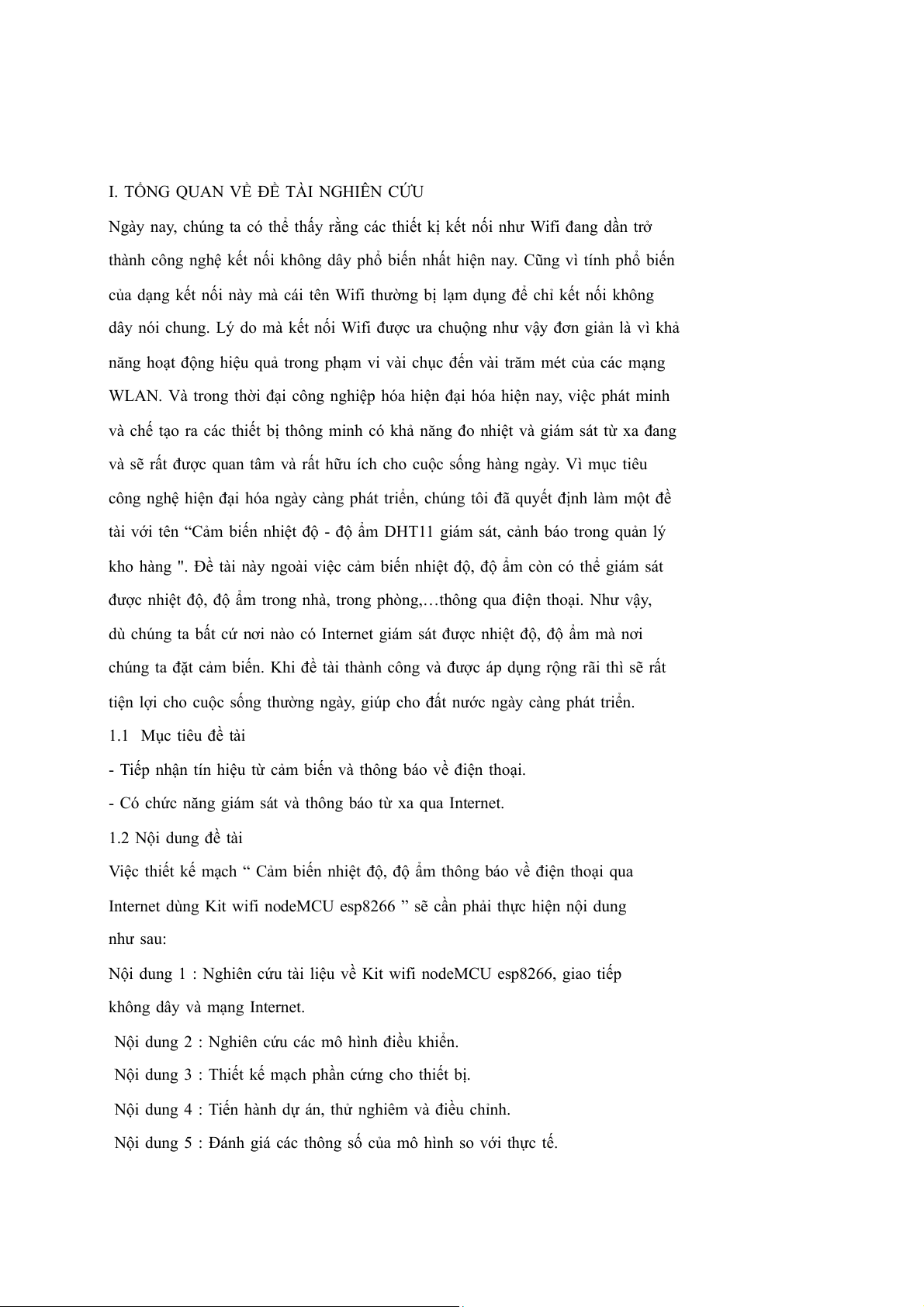

I. TỔNG QUAN VỀ ĐỀ TÀI NGHIÊN CỨU
Ngày nay, chúng ta có thể thấy rằng các thiết kị kết nối như Wifi đang dần trở
thành công nghệ kết nối không dây phổ biến nhất hiện nay. Cũng vì tính phổ biến
của dạng kết nối này mà cái tên Wifi thường bị lạm dụng để chỉ kết nối không
dây nói chung. Lý do mà kết nối Wifi được ưa chuộng như vậy đơn giản là vì khả
năng hoạt động hiệu quả trong phạm vi vài chục đến vài trăm mét của các mạng
WLAN. Và trong thời đại công nghiệp hóa hiện đại hóa hiện nay, việc phát minh
và chế tạo ra các thiết bị thông minh có khả năng đo nhiệt và giám sát từ xa đang
và sẽ rất được quan tâm và rất hữu ích cho cuộc sống hàng ngày. Vì mục tiêu
công nghệ hiện đại hóa ngày càng phát triển, chúng tôi đã quyết định làm một đề
tài với tên “Cảm biến nhiệt độ - độ ẩm DHT11 giám sát, cảnh báo trong quản lý
kho hàng ". Đề tài này ngoài việc cảm biến nhiệt độ, độ ẩm còn có thể giám sát
được nhiệt độ, độ ẩm trong nhà, trong phòng,…thông qua điện thoại. Như vậy,
dù chúng ta bất cứ nơi nào có Internet giám sát được nhiệt độ, độ ẩm mà nơi
chúng ta đặt cảm biến. Khi đề tài thành công và được áp dụng rộng rãi thì sẽ rất
tiện lợi cho cuộc sống thường ngày, giúp cho đất nước ngày càng phát triển. 1.1 Mục tiêu đề tài
- Tiếp nhận tín hiệu từ cảm biến và thông báo về điện thoại.
- Có chức năng giám sát và thông báo từ xa qua Internet. 1.2 Nội dung đề tài
Việc thiết kế mạch “ Cảm biến nhiệt độ, độ ẩm thông báo về điện thoại qua
Internet dùng Kit wifi nodeMCU esp8266 ” sẽ cần phải thực hiện nội dung như sau:
Nội dung 1 : Nghiên cứu tài liệu về Kit wifi nodeMCU esp8266, giao tiếp
không dây và mạng Internet.
Nội dung 2 : Nghiên cứu các mô hình điều khiển.
Nội dung 3 : Thiết kế mạch phần cứng cho thiết bị.
Nội dung 4 : Tiến hành dự án, thử nghiêm và điều chỉnh.
Nội dung 5 : Đánh giá các thông số của mô hình so với thực tế.

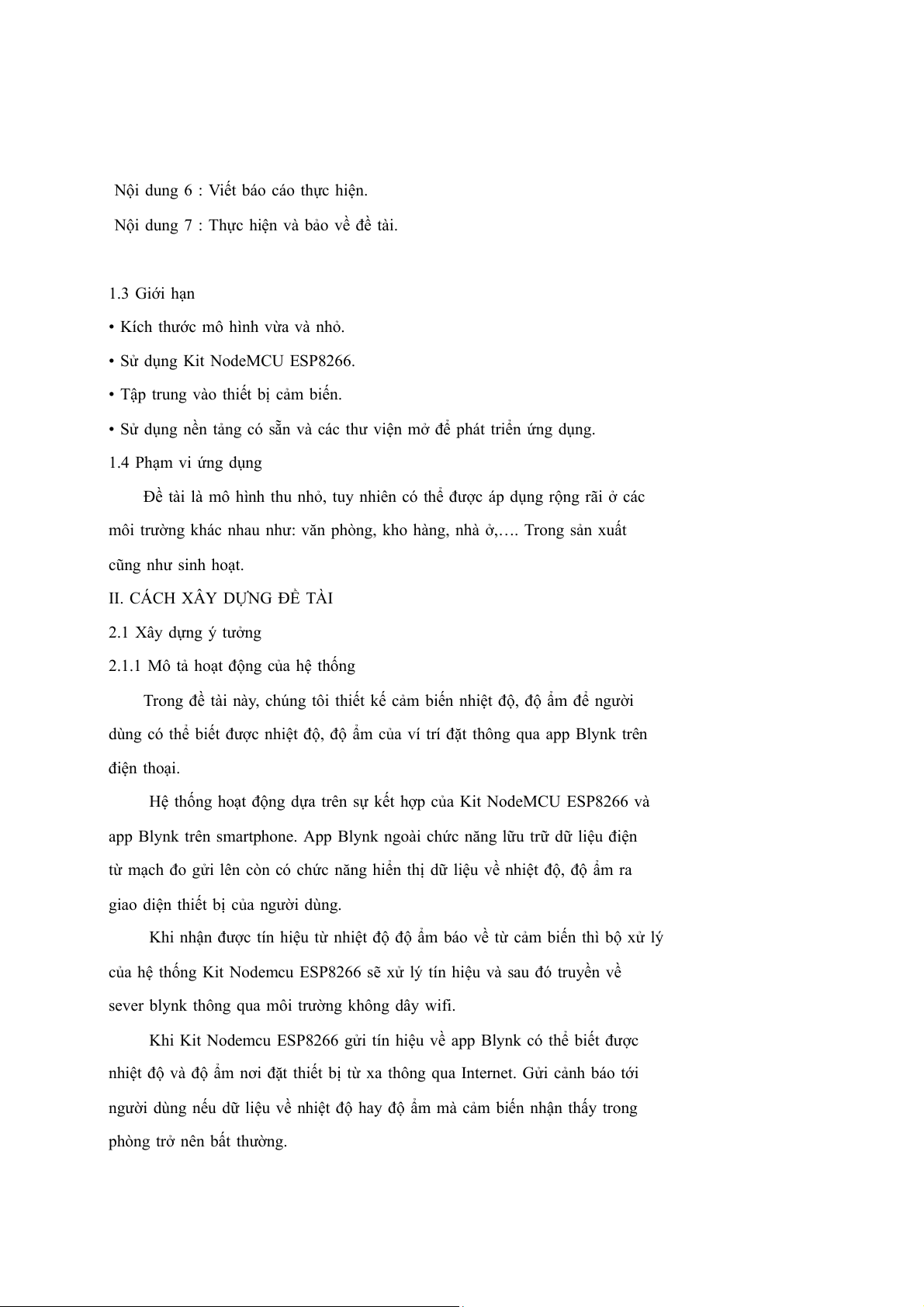

Nội dung 6 : Viết báo cáo thực hiện.
Nội dung 7 : Thực hiện và bảo về đề tài. 1.3 Giới hạn
• Kích thước mô hình vừa và nhỏ.
• Sử dụng Kit NodeMCU ESP8266.
• Tập trung vào thiết bị cảm biến.
• Sử dụng nền tảng có sẵn và các thư viện mở để phát triển ứng dụng. 1.4 Phạm vi ứng dụng
Đề tài là mô hình thu nhỏ, tuy nhiên có thể được áp dụng rộng rãi ở các
môi trường khác nhau như: văn phòng, kho hàng, nhà ở,…. Trong sản xuất cũng như sinh hoạt.
II. CÁCH XÂY DỰNG ĐỀ TÀI 2.1 Xây dựng ý tưởng
2.1.1 Mô tả hoạt động của hệ thống
Trong đề tài này, chúng tôi thiết kế cảm biến nhiệt độ, độ ẩm để người
dùng có thể biết được nhiệt độ, độ ẩm của ví trí đặt thông qua app Blynk trên điện thoại.
Hệ thống hoạt động dựa trên sự kết hợp của Kit NodeMCU ESP8266 và
app Blynk trên smartphone. App Blynk ngoài chức năng lữu trữ dữ liệu điện
từ mạch đo gửi lên còn có chức năng hiển thị dữ liệu về nhiệt độ, độ ẩm ra
giao diện thiết bị của người dùng.
Khi nhận được tín hiệu từ nhiệt độ độ ẩm báo về từ cảm biến thì bộ xử lý
của hệ thống Kit Nodemcu ESP8266 sẽ xử lý tín hiệu và sau đó truyền về
sever blynk thông qua môi trường không dây wifi.
Khi Kit Nodemcu ESP8266 gửi tín hiệu về app Blynk có thể biết được
nhiệt độ và độ ẩm nơi đặt thiết bị từ xa thông qua Internet. Gửi cảnh báo tới
người dùng nếu dữ liệu về nhiệt độ hay độ ẩm mà cảm biến nhận thấy trong
phòng trở nên bất thường.
2.1.2 Bộ xử lý trung tâm - Điện áp 5VDC.
- Giao tiếp với ứng dụng Blynk .
- Giao tiếp với Sever bằng Wifi.
- Thiết kế nhỏ gọn, đảm bảo tính an toàn. 2.1.3 Ứng dụng Blynk
- Giám sát nhiệt độ liên tục tại các thời điểm trong ngày.
- Giám sát độ ẩm trong phòng đặt thiết bị.
- Giao diện trực quan, thân thiện với người dùng. 2.2 Mô hình hóa
2.2.1 Hoạt động của hệ thống trên thực tế
Hoạt động dựa trên các dữ liệu cơ bản của môi trường như nhiệt độ, độ ẩm và
cung cấp thông tin lên thiết bị và qua app Blynk điện thoại. Về nhiệt độ:
Hiển thị nhiệt độ lên app, cảnh báo trên app điện thoại khi nhiệt độ quá 30 độ. Về độ ẩm :
Hiển thị thông tin độ ẩm của môi trường để thiết bị, cảnh báo trên app diện
thoại khi độ ẩm vượt quá 75%.
2.2.2. Thiết kế sơ đồ hệ thống
Phương thức thực hiện (Làm thiết bị thực tế)
- Các thiết bị linh kiện, app được sử dụng trong quá trình xây dựng thiết bị. • Kit Wifi NodeMcu ESP8266
• Cảm biến nhiệt độ, độ ẩm DHT11
• Màn hình OLED hiển thị trực tiếp • Board Test ZY-40
• Cổng kết nối COM ảo • Blynk
