TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ
MINH KHOA IN VÀ TRUYỀN THÔNG
----
----
ĐỒ ÁN LIÊN
MÔN
ĐỀ TÀI: TÌM HIỂU VỀ QUI TRÌNH LÀM RA
SẢN PHẨM HỘP BÁNH TIRAMISU
GVHD: Cô Trần Thanh Hà
Cô Chế Kiều Nhi
Thầy Chế Quốc Long
TP. Hồ Chí Minh, tháng 12 năm 2020
Phan Thị Thu Hương 18158038
Huỳnh Thị Thúy Kiều 15158041
Nguyễn Thị Kim Ngọc 18158059
2
Mục lục
........................................................................................................................................................1
TP. Hồ Chí Minh, tháng 12 năm 2020.............................................................................................1
Mục lục...........................................................................................................................................2
I. Thông số sản phẩm......................................................................................................................4
II. Điều kiện sản xuất......................................................................................................................6
2.1 Điều kiện in......................................................................................................................6
2.2 Điều kiện thành phẩm:.......................................................................................................8
2.2.1 Máy cán màng:........................................................................................................8
2.2.2 Máy cấn bế và đục cửa sổ Brause 1060E ( có đơn vị Stripping ).............................9
2.2.3 Máy dán cửa sổ :...................................................................................................11
2.2.4 Máy dập nổi và ép nhũ của Bocsh.........................................................................12
2.2.5 Máy gấp hộp EXPERTFOLD 80 - Folder-glue.....................................................13
2.3 Điều kiện chế bản:...........................................................................................................14
2.3.1 Máy in thử ký mẫu:...............................................................................................15
2.3.2 Máy ghi:................................................................................................................17
2.3.3 Máy hiện:..............................................................................................................18
Bảng 2.3.3: Thông số máy hiện CTP-T-HDE.................................................................18
2.3.4 Bản kẽm................................................................................................................18
2.4. Sơ đồ bình:......................................................................................................................19
700x650 ( cuộn )....................................................................................................................20
4.............................................................................................................................................20
20.95%...................................................................................................................................20
Chọn khổ 700x650 vì bình được 4 con và hao phí ít..............................................................20
III. Quy trình công nghệ:...............................................................................................................21
IV. Thiết lập các thông số kiểm tra chất lượng cho quá trình chế bản; lập quy trình kiểm tra chất
lượng; Xác định thiết bị đo, chuẩn đo tương ứng..........................................................................23
4.1 Kiểm tra file đầu vào:......................................................................................................23
4.1.1 Phần mềm Artios CAD..........................................................................................23
4.1.2 Phần mềm AI:.......................................................................................................26
4.1.3 Phần mềm Photoshop............................................................................................30
4.2 Kiểm tra file PDF hoàn chỉnh:........................................................................................32
4.2.1 Thiết lập Distiller...................................................................................................34
4.2.3 Thiết lập xuất PDF trong Illustrator:......................................................................38
4.3.1 Kiểm tra file PDF bằng Prelight Pistop:................................................................40
4.3.2 TẠO TRÁNG PHỦ...............................................................................................47
4.3.4 TRAPPING...........................................................................................................50
.......................................................................................................................................52
4.3.2 Chế tạo khuôn in:..................................................................................................52
Phần II. Tài Liệu Dài............................................................................................................................59
I. Thông số kĩ thuật của sản phẩm.................................................................................................59
II. Điều kiện sản xuất....................................................................................................................61
1. Lựa chọn khổ giấy.............................................................................................................61
1.1 Ruột..........................................................................................................................61
1.2 Bìa...................................................................................................................................62
2. Điều kiện in......................................................................................................................63
3. Điều kiện thành phẩm.......................................................................................................64
3.1 Máy cắt Polar D80...................................................................................................65
3.2 Máy gấp Stahlfolder KH78 Compact.......................................................................66
3.3 Máy tráng phủ UV Kompac Kwik Finish 20............................................................67
3
3.4. Máy cà gáy dán keo, vào bìa và xén ba mặt............................................................68
4. Điều kiện chế bản.............................................................................................................71
4.1 Máy in thử ký mẫu...................................................................................................73
4.2 Máy ghi Kodak trendsetter Q800.............................................................................74
4.3 Máy hiện Kodak T-HDE 860...................................................................................75
4.4 Bản kẽm...................................................................................................................76
IV. Kiểm tra và chỉnh sửa PDF.....................................................................................................79
1. Tiêu chí kiểm tra...............................................................................................................79
2 Kiểm tra và chỉnh sửa trước khi biên dịch thành PDF.........................................................80
2.1 Cài đặt color setting..................................................................................................81
2.2 Trong phần mềm Indesign:.......................................................................................85
2.3 Trong phần mầm AI.................................................................................................88
2.4 Trong phần mềm Photoshop.....................................................................................90
3. Biên dịch thành file pdf.....................................................................................................90
3.1 Thiết lập trên Distiller..............................................................................................90
3.2 Thiết lập khi xuất file PDF.......................................................................................92
4. Kiểm tra file PDF...............................................................................................................94
4.1 Kiếm tra trong phần mềm acrobat............................................................................94
4.2 thiết lập Preflight trên Pitstop...................................................................................96
4.4 Chế tạo khuôn in:..................................................................................................................106
PHẦN III. NHÃN HÀNG...................................................................................................................111
I. Thông số kỹ thuật sản phẩm.....................................................................................................111
II.. Điều kiện sản xuất.................................................................................................................113
2.1. Điều kiện in...................................................................................................................113
MÁY IN Nilpeter Fa- Line.................................................................................................................113
Hình 2. 1. Máy in Nilpeter Fa- Line.....................................................................................114
2.2.1 Máy cán màng cuộn sang cuộn CM-Label..........................................................115
2.2.2 Máy bế MQ-320M...............................................................................................116
2.3. Điều kiện chế bản..........................................................................................................117
2.3.1. Phần mềm và plugin hỗ trợ.................................................................................118
2.3.1. Máy in thử ký mẫu.............................................................................................119
2.3.2. Máy ghi CDI Spark 1712....................................................................................119
2.3.3. Máyhiện Flex-In-One 260..................................................................................120
III.Quy trình sản suất...................................................................................................................122
IV. Kiểm soát chất lượng............................................................................................................123
4.1 Xử lý file........................................................................................................................123
4.2 Thiết lập Distiller...........................................................................................................129
6.1 Lệnh sản xuất cho tạp chí...............................................................................................135
4
PHẦN I. BAO BÌ HỘP GIẤY
I. Thông số sản phẩm
BẢNG 1.1 THÔNG SỐ HỘP TIRAMISU
Khổ thành phẩm (mm) 80x80x100
Khổ trải (mm) 334x301
Số màu
Màu in: 6 màu
+ CMYK
+ PANTONE process Black C
+ PANTONE 50-16 C
Gia tăng giá trị sản phẩm
Cán màng bóng
Tráng phủ UV định hình
Ép kim
Dập chìm nổi
Gia công sau in Cấn, bế, đục cửa sổ
Hình 1: hộp Tiramisu
5
Vật liệu in
Giấy Ivory ( có gân )
Miếng nhựa Supor
lượng 10.000 hộp

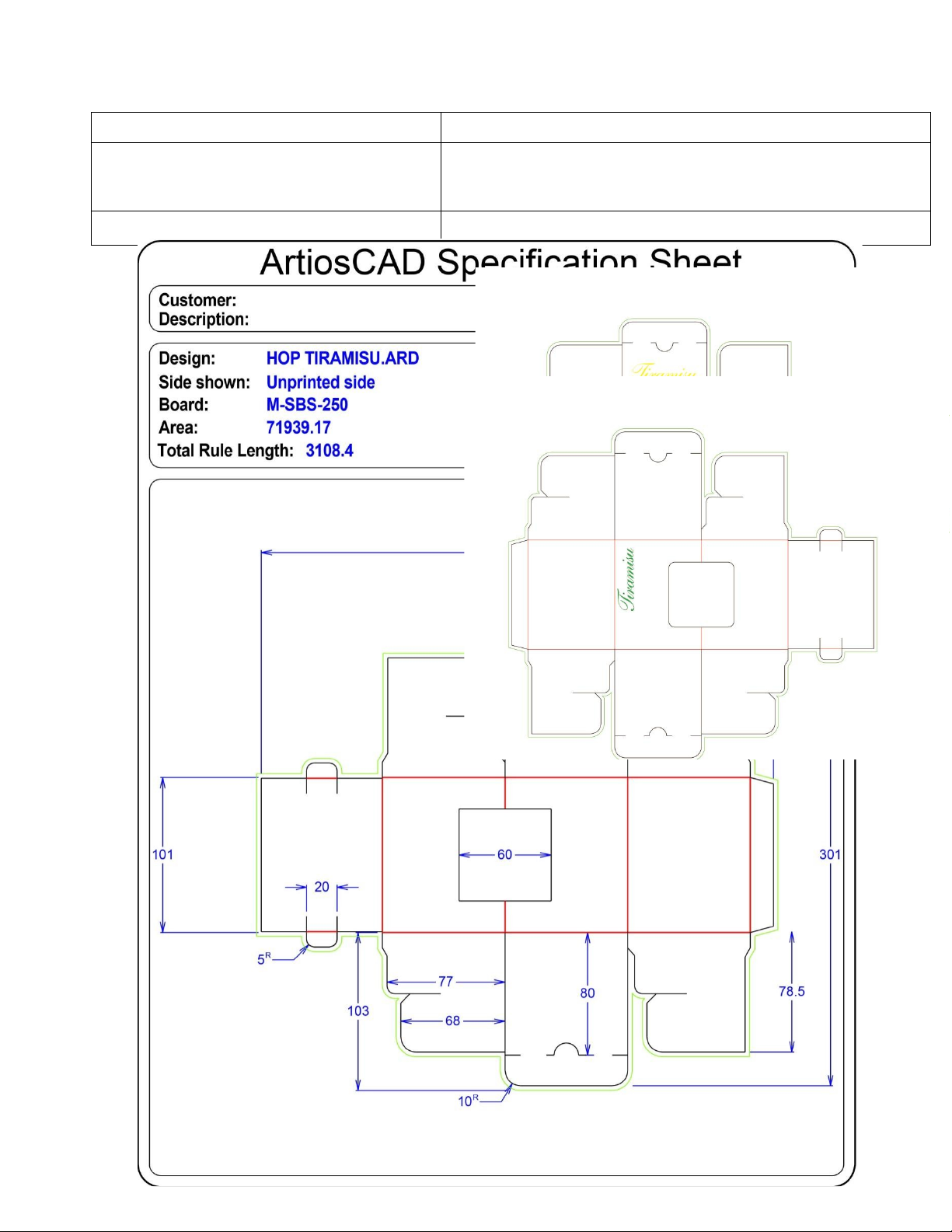

Hình 1.1: khổ trải hộp Tiramisu
Hình 1.2: Vị trí tráng phủ hộp Tiramisu
Hình 1.2: Vị trí dập nổi hộp Tiramisu
Hình 1.2: Vị trí ép kim hộp Tiramisu
6
II. Điều kiện sản xuất
2.1 Điều kiện in
BẢNG 2.1 ĐIỀU KIỆN IN HỘP
ĐIỀU KIỆN
HỘP
Điều kiện in
OPCOM_PO_P1_F60
Phương pháp in
Offset tờ rời
Máy in
Heidelberg Speed Master CD 102 – 6 + L
Khuôn in
Kẽm nhiệt, dương bản
Vật liệu in
Loại giấy: giấy Ivory
Định lượng: 250g/m
2
Độ dày: 0.3mm
Khổ giấy cuộn: 650 mm x 700mm
Mực in
Mực in gốc UV
Trong suốt
Độ phân giải in, lpi
150
ICC profile
ISOCoated_v2_300_eci.icc
7

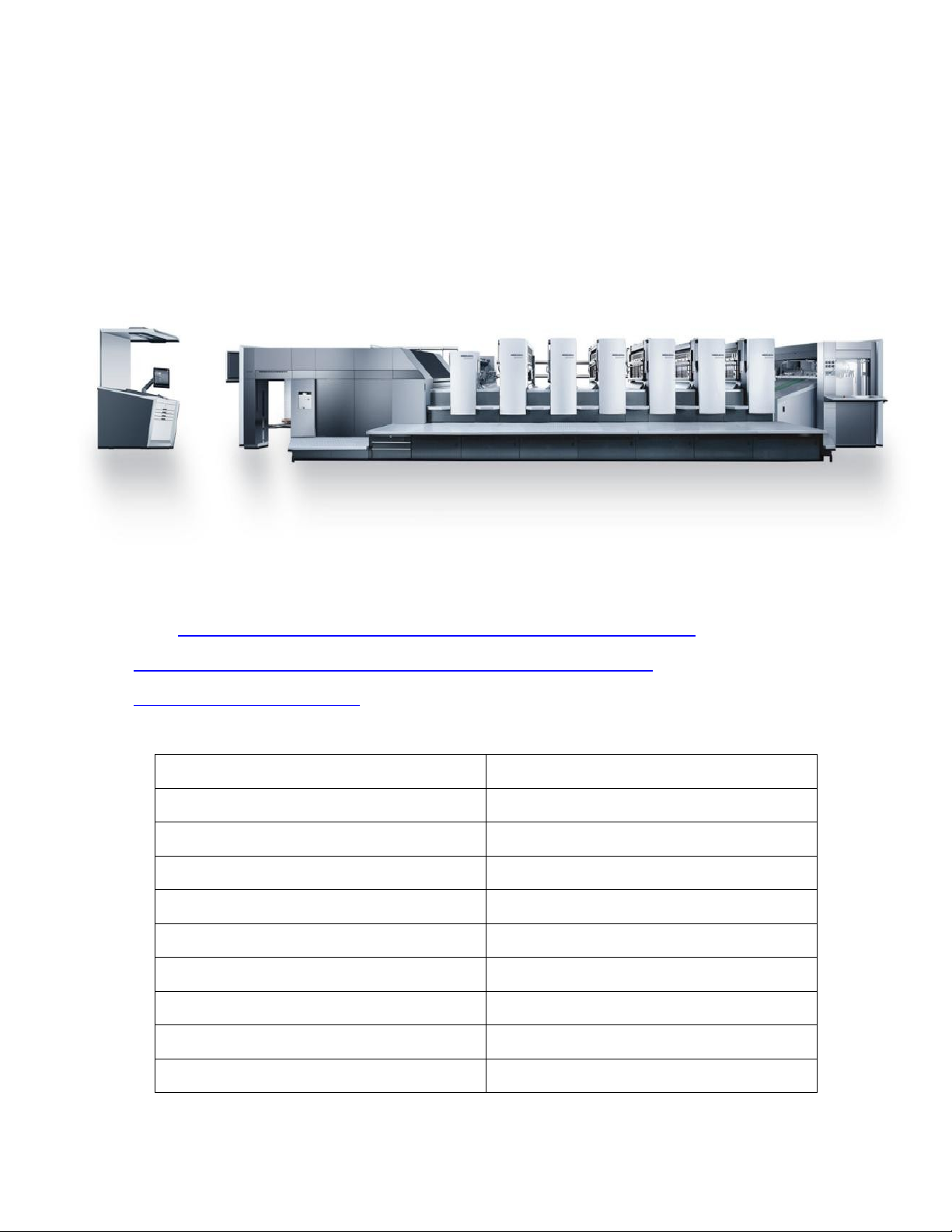

BẢNG 2. 1.1 BẢNG THÔNG SỐ KĨ THUẬT MÁY IN HEIDELBERG SPEED
MASTER CD 102 – 6 + L
Link:https://www.heidelberg.com/global/en/products/offset_printing/
format_70_x_100/spedmaster_cd_102/product_information_10/
product_information_15.jsp
Tên máy CD 102
Khổ giấy tối đa, mm 720 x 1020
Khổ giấy tối thiểu, mm 340 x 480
Vùng in tối đa, mm 710 x 1020
Số đơn vị in 6 + 1 đơn vị tráng phủ
Nhíp, mm 10
Khổ bản, mm 790 x 1030
Độ dày bản, mm 0.2 - 0.30
Vùng tráng phủ tối đa, mm 710 x 1020
Tốc độ in, tờ/giờ 15 000
Hình 2.1.1. Heidelberg Speed Master CD 102 – 6 + L
8
2.2 Điều kiện thành phẩm:
Stt Thành phẩm hộp
1
Tráng phủ UV từng phần (thực hiện trên máy in
được gắn đơn vị tráng phủ inline)
2
Cám màng
Ép nhũ
Dập chìm nổi
3 Cấn, bế, đục cửa số, dán cửa sổ

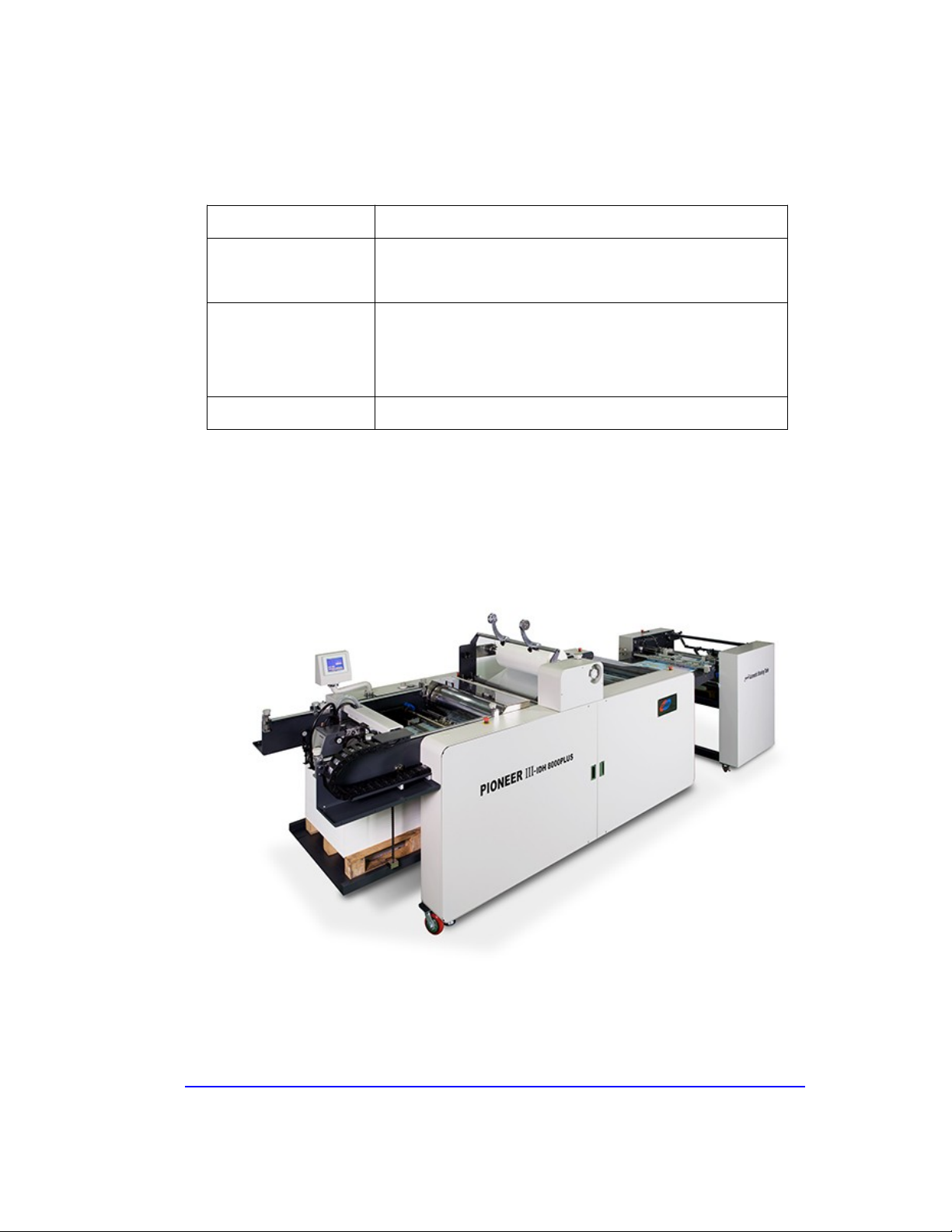

2.2.1 Máy cán màng:
Link: https://pressproducts.co.za/product/gmp-pioneer-8000-fully-automatic-
Bảng 2.2 Bảng: Điều kiện thành phẩm hộp
Hình 2.2.1: máy cán màng GMP Pioneer 8000
9
laminator/
Kích thước giấy cán lớn nhất 800x110 mm
Kích thước giấy cán nhỏ nhất 210x250 mm
Định lượng giấy 120-400 g/m
2
Tốc độ 7500 tờ/giờ

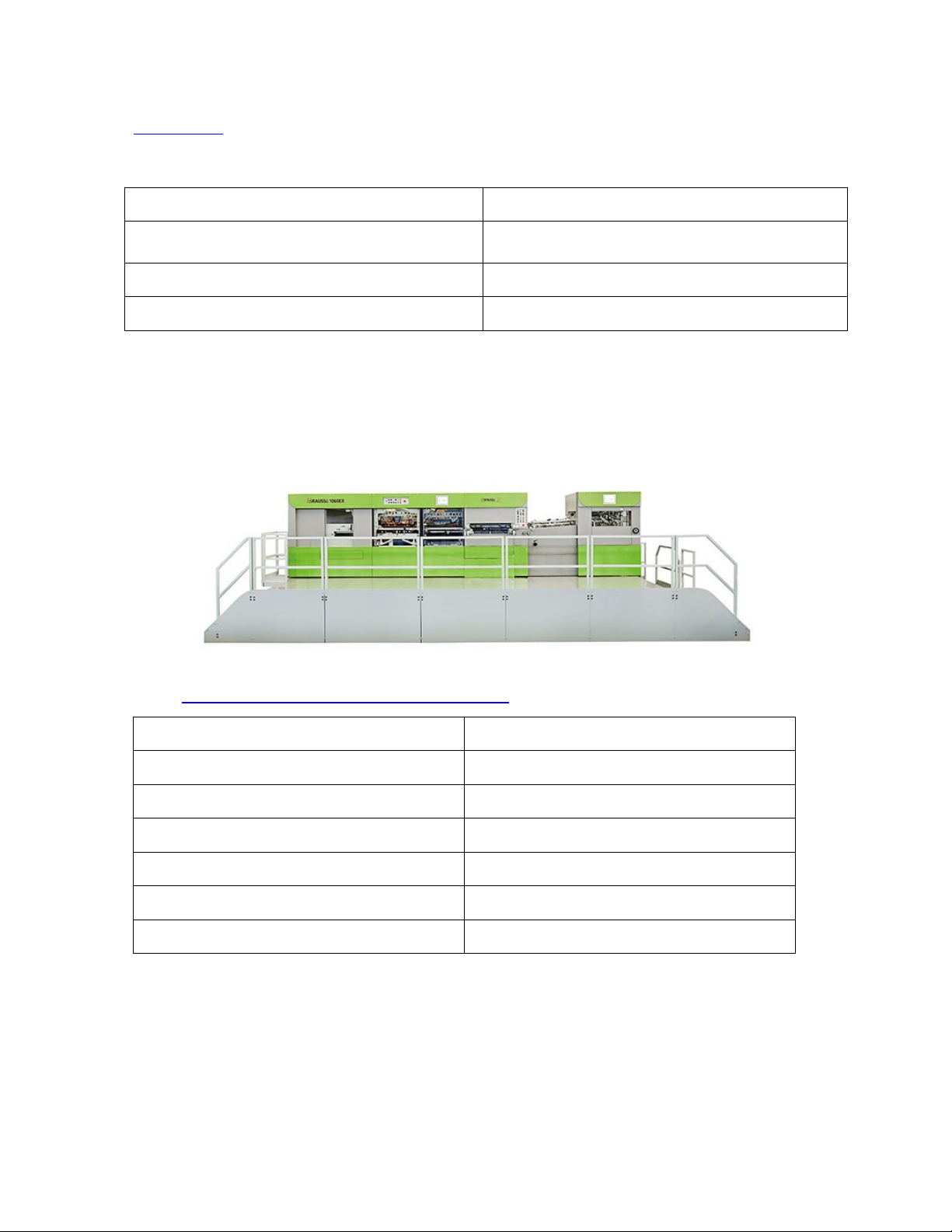

2.2.2 Máy cấn bế và đục cửa sổ Brause 1060E ( có đơn vị Stripping )
Link: https://www.brausse.com/folding-carton
Tên thiết bị Brausse 1060E
Khổ giấy tối đa, mm 760 x 1060
Khổ giấy tối thiểu, mm 350 x 400
Vùng bế tối đa, mm 745 x 1060
Độ dày giấy cho bế, g/m2 90 - 1 000
Nhíp bắt giấy, mm 9
Tốc độ bế tờ/giờ 8 000
hình 2.2.2: brausse 1060er
Bảng 2. 2.1 bảng thông số kĩ thuật máy cán màng
10
2.2.2 Bảng thông số kỹ thuật máy cấn bế Brausse 1060E
11

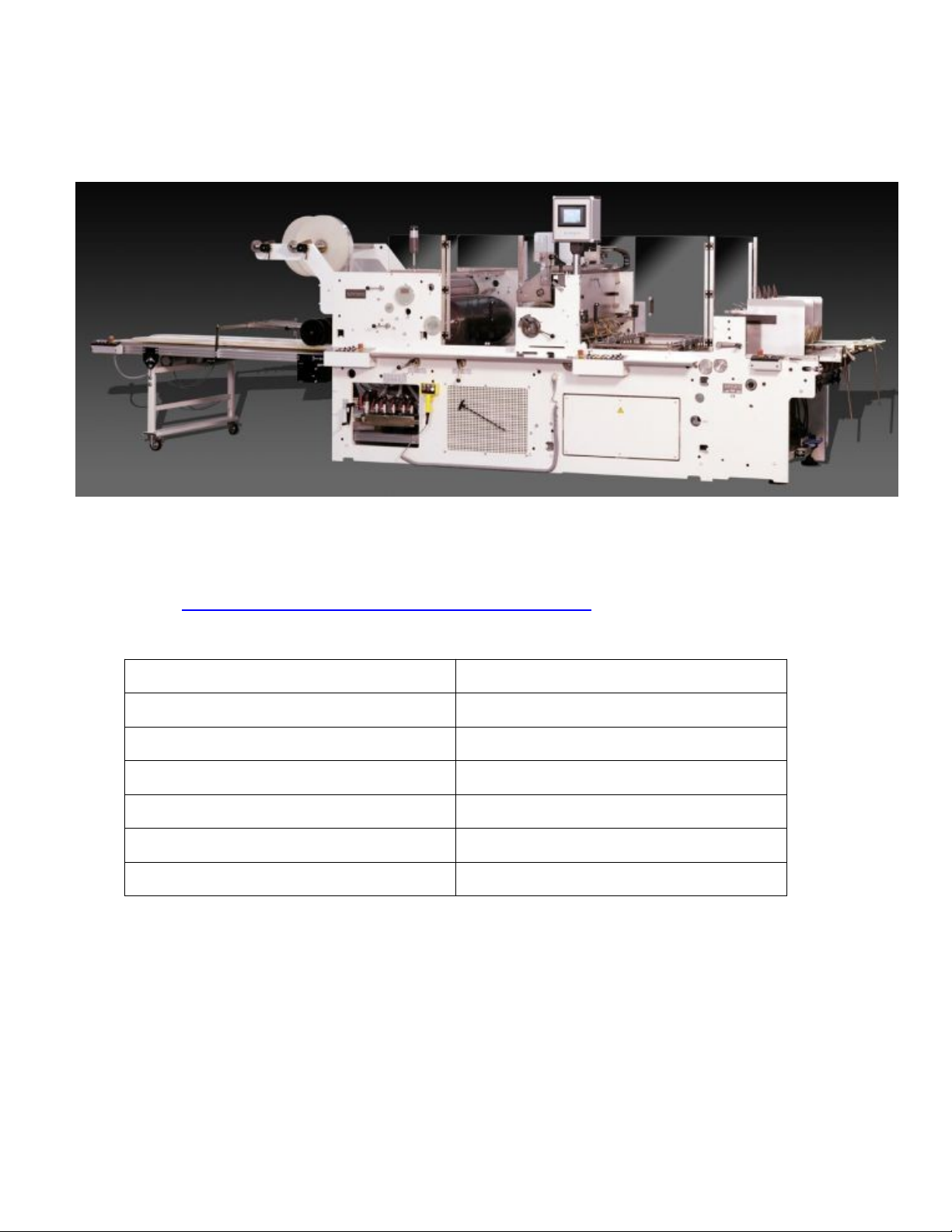

2.2.3 Máy dán cửa sổ :
Hình 2.2.3 Máy dán cửa sổ Kohmann F-1100
Link: https://window-patcher.com/f-1100-universal.html
Tên thiết bị Kohmann F-1100
Kích thước hộp tối đa, mm 1020 x 1120
Kích thước hộp tối thiểu, mm 80 x 100
Kích thước film tối đa, mm 720 x 840
Kích thước film tối thiểu, mm 30 x 50
Tốc độ dán 1 hộp, hộp/phút 200
Tốc độ dán 2 hộp, hộp/phút 400
2.2.3 Bảng thông số kỹ thuật máy cấn bế Brausse 1060E
12
2.2.4 Máy dập nổi và ép nhũ của Bocsh
Link: https://www.bobst.com/vnen/products/hot-foil-stamping/hot-foil%20stampers/
specifications/machine/masterfoil-106-pr/
Tên thiết bị Masterfoil 106 PR
Kích thước giấy tối đa, mm 760 x 1060
Kích thước giấy tối thiểu, mm 350 x 400
Vùng dập nổi tối đa, mm 742 x 1050
Vùng dập nổi tối thiểu, mm 332 x 390
Định lượng giấy tối đa, g/m2 2 000
Tốc độ, tờ/giờ 8 000
Bảng 2.2.4 Thông số kỹ thuật máy dập nổi Masterfoil 106 PR
Hình 2.2.4: Máy dập nổi Masterfoil
106 PR
13

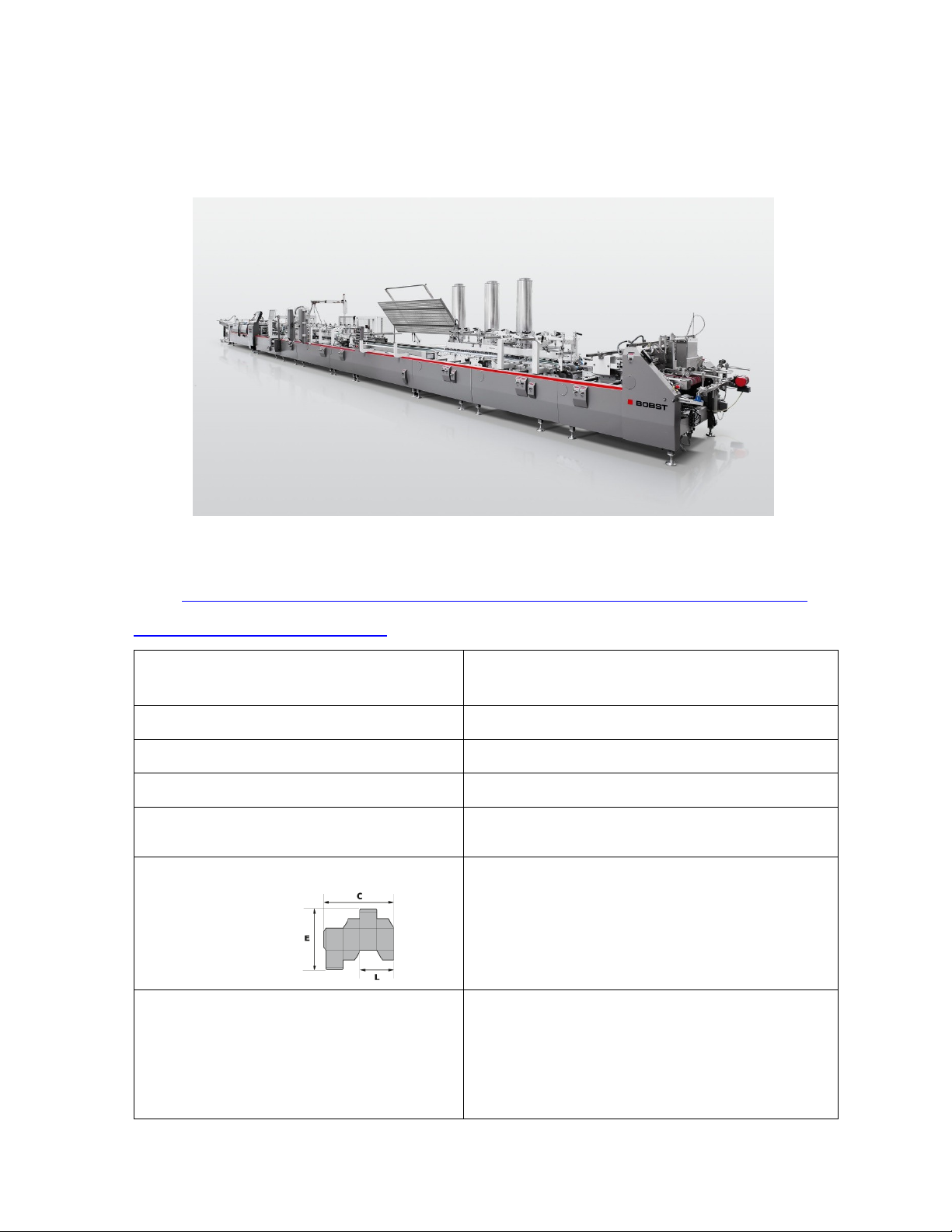

2.2.5 Máy gấp hộp EXPERTFOLD 80 - Folder-glue
Link: https://www.bobst.com/usen/products/folding-gluing/folder-gluers/overview/
machine/expertfold-50-80-110/
Thông số kĩ thuật EXPERTFOLD 80 - Folder-gluer
Định lượng giấy lớn nhất 800g/m
2
Loại carton N, F, E
Độ dày giấy lớn nhất 6 mm
Kích thước chiều vào máy của hộp 126-800 mm
- C: 126 – 800 mm
- E: 60 – 800 mm
- L: 60 to 385 mm
- C: 146 - 800 mm
- E: lớn nhất 800 mm
- L: 70 to 385 mm
Hình 2.2.5: Máy gấp hộp EXPERTFOILD
80
14
- C: 120 -800 mm
- E: l 130 - 800 mm
- H: 20 - 150 mm
- C: 250 - 800 mm
- E 130 - 800 mm
- H 30 - 114 mm
Hình 2.2.5: bảng thông số kĩ thuật máy gấp hộp expertfoild 80

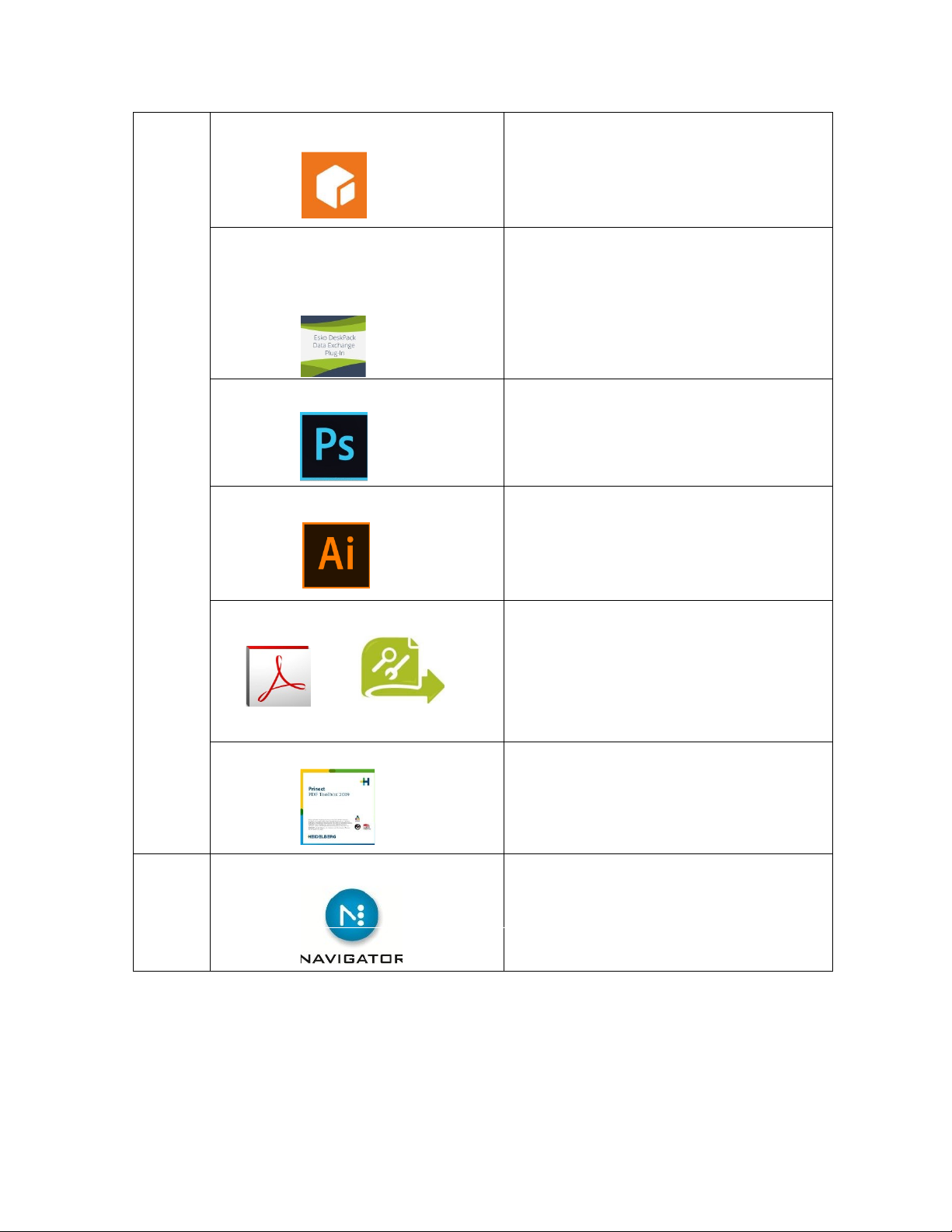

2.3 Điều kiện chế bản:
BẢNG 2.3: ĐIỀU KIỆN CHẾ BẢN CHO HỘP VÀ PHẦM MỀM BỔ TRỢ
Điều kiện in
OFCOM_PO_P1_F60
PDF workflow
Early Binding
ICC profile
ISOcoated_v2_300_eci.icc
PDF
PDF/ X-4, version PDF 1.6 (Acrobat
7) vì có hỗtrợ layer, transparency, font
Open Type
Độ phân giải ghi 2400 dpi
Tram
AM độ phân giải 150 lpi
Công nghệ CTP
Kẽm nhiệt dương bản
15
Phần
mềm,
plugin
Esko artoCAD Thiết kế cấu trúc(ard), khuôn cấn bế
(CFF2)
Esko Data Exchange
16.1.2
Mở file thiết kế cấu trúc sang AI
Adobe Photoshop Xử lí ảnh (tiff)
Adobe Illustrator CS6 Thiết kế đồ họa, dàn hộp (.ai)
Adobe Acrobat XI Pitstop12 Kiểm tra, xử lí file trước đi xuất file pdf
đi bình. (pdf)
Pdf toolbox Trapping, tráng phủ
RIP Xitron’s Navigator Harlequin Rip
2.3.1 Máy in thử ký mẫu:
16
Hình 2.3.1 Epson Surecolor P9000
Link: https://epson.com/For-Work/Printers/Large-Format/Epson-SureColor-P9000-
Standard-Edition-Printer/p/SCP9000SE
Tên thiết bị Epson SureColor P5000
Khổ giấy tối đa, mm
1016x1524
Khổ giấy tối thiểu, mm
406x508
Độ dày vật liệu (mm)
0.08-1.50
Số màu in
10 màu
Độ phân giải máy in
2880x1440 dpi
Phần mềm hỗ trợ RIP
EFI Fiery Command WorkStation
Tạo profile và kiểm tra
Prinect Color Toolbox v.46.1
Loại mực
EPSON UltraChrome HDX
(Violet)
Bảng 2.3.1 thông số kĩ thuật máy in Epson Surecolor P9000
17
2.3.2 Máy ghi:
Hình 2.3.2 Máy ghi Kodak trendsetter Q800
Link: https://www.kodak.com/ko/print/product/offset/ctp-systems/trendsetter-q400-
q800-platesetters
Tên thiết bị máy ghi Kodak trendsetter Q800
Kích thước bản tối đa, mm 838 x 1143
Kích thước bản tối thiểu, mm 267 x 215
Vùng ghi lớn nhất, mm 827.9 x 1143
Loại bản Bản nhiệt
Độ phân giải ghi, dpi 2400
Tần số trame tối đa,lpi 450
Tốc độ ghi, bản/ giờ 22
Bảng 2.3.2 Thông số kỹ thuật máy ghi Kodak trendsetter Q800
18
2.3.3 Máy hiện:
Link:
https://5.imimg.com/data5/AR/JS/MY-39000189/t-hde-plate-processor.pdf
Tên thiết bị Máy hiện T-HDE
Kiểu máy hiện Hiện kẽm nhiệt
Chiều rộng tối đa , mm 860
Chiều dài tối thiểu , mm 325
Độ dày bản, mm 0.15 - 0.4
Tốc độ hiện, m/phút 0.5-2.5
Bảng 2.3.3: Thông số máy hiện CTP-T-HDE
2.3.4 Bản kẽm
Link: https://www.kodak.com/content/products-brochures/KODAK-ELECTRA-XD-
Thermal-Plate-Data-Sheet-US-EN.pdf
Thông số kỹ thuật Mô tả
Tính chất Nhiệt offset dương bản.
Vật liệu nhôm
Hình 2.3.3: máy hiện CTP-T-HDE
19
Kích thước, mm 790 x1030
Độ dày bản, mm 0.15, 0.20, 0.30, 0.40 mm
Nhạy với bước sóng nm 800-850
Năng lượng ghi 90-130mJ/cm2.
Khả năng tái tạo
450 lpi (1- 99%)- tram AM
Độ bền bản
350.000 lượt
Tốc độ hiện 2.5 cm/giây
Bảng 2.3.4: Thông số kỹ thuật Ultra LAP-Vcủa Agfa
2.4. Sơ đồ bình:
KHỔ GIẤY SƠ ĐỒ BÌNH SỐ CON HAO PHÍ
1020x750 ( tờ rời) 4 52.98%
1090x790 ( tờ rời) 6 41.52%
20
750x700 (cuộn)
4
31.49%
890x700 (cuộn)
4
42.26%
700x650 ( cuộn )
4
20.95%
Chọn khổ
700x650 vì
bình được 4
con và hao
phí ít

Tài liệu khác của Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh

Tài liệu liên quan:
