lOMoAR cPSD| 58707906 Thước đo góc

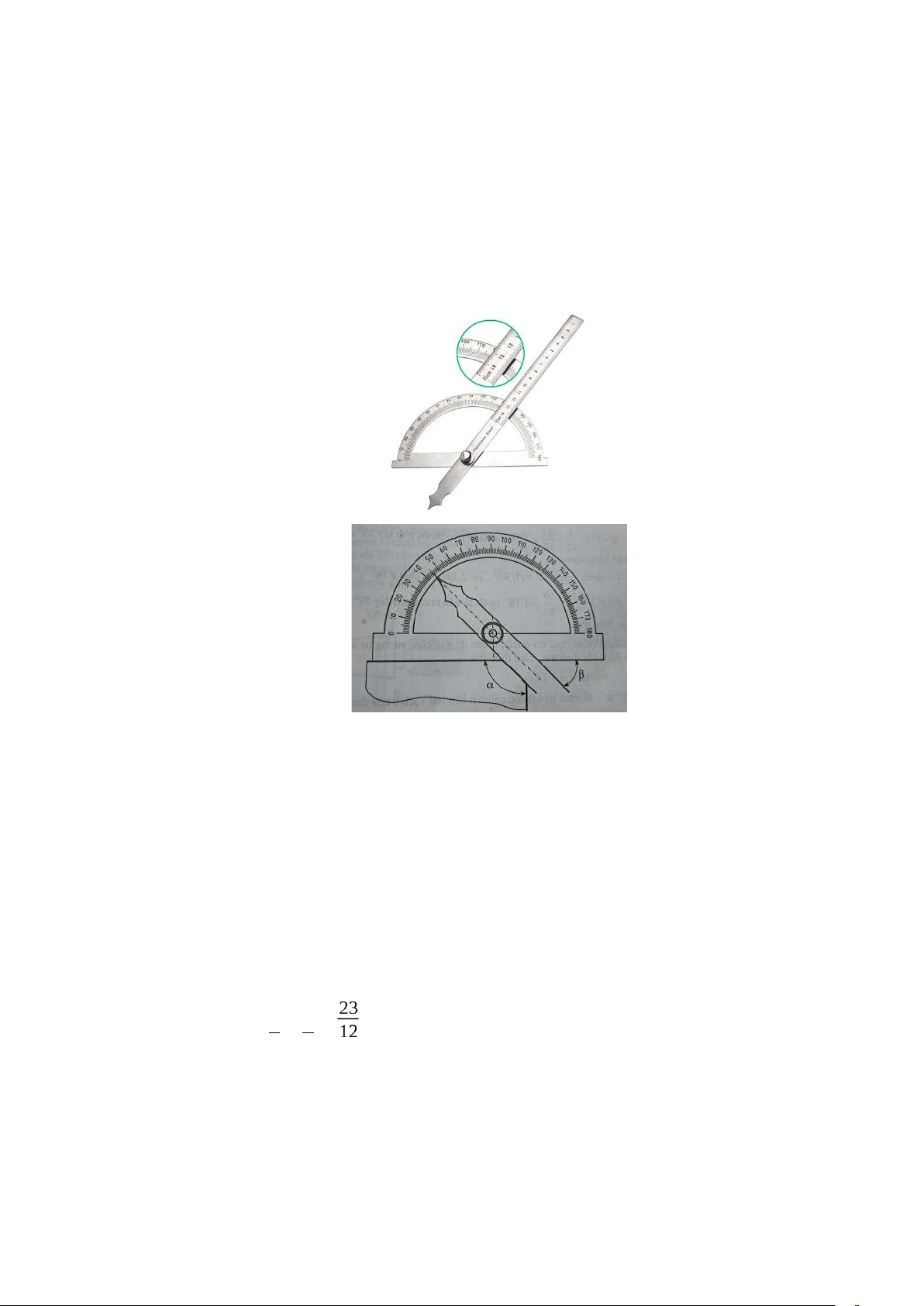

Thước đo góc có hai loại cơ bản:
1. Thước đo góc đơn giản
Thước đo góc đơn giản không có thước phụ, giá trị phân độ là 30' hay 10.
Loại này chỉ sử dụng trong những công việc có yêu cầu độ chính xác không cao.
2. Thước đo góc có thước phụ
Thước đo góc có thước phụ gồm có hai phần:
a. Thước chính: Có hình quạt và được khắc vạch theo độ ( a=c=10)
b. Thước phụ: Có thể chuyển động quanh thước chính và có du xích với
giá trị phân độ c' là 2' hoặc 5'. Nguyên tắc khắc vạch của thước phụ
cũng tương tự như thước cặp.
Khoảng chia a' của thước phụ được tính bằng công thức: a' = c.γ - c'
Với thước có c' = 5' = (1/12) , γ =2, thò khoảng chia a' là: a' = 10.2 − 1 12 =
= 1055' nghĩa là trên thước phụ lấy 230 chia làm 12 phần bằng nhau.
Với thước có c' = 2' = (1/30) , γ =2, thò khoảng chia a' là: lOMoAR cPSD| 58707906 a' = 10.2 − 1 30 =
= 1058' nghĩa là trên thước phụ lấy 590 chia làm 30 phần bằng nhau.
Cách đọc kết quả đo α trên thước đo góc cũng tương tự như thước
cặp và được xác định theo biểu thức sau: α = m + i.c' Trong đó: m –
Số vạch trên thước chính ở bên trái vạch 0 của thước phụ. i – Vạch
thứ i trên thước phụ trùng với một vạch bất kỳ trên thước chính.
Ví dụ: Dùng thước đo góc có c' = 2', m = 35, i = 18 thì α = m + i.c' = 35 + 18.2' = 35036' lOMoAR cPSD| 58707906
https://www.youtube.com/watch?v=UZJm4oS_KZo video cách đo thước đo góc đơn giản.
https://www.youtube.com/watch?v=Tj1Tp5nrjrU&t=174s video cách đo thước
đo góc có thước phụ. Chú ý:
Video chỉ mang tính chất minh họa, loại thước đo không giống với
hình ảnh trên word, cũng như chất lượng hình ảnh không tốt nên cần
xem xét lại có nên đưa vào hay không nhé
