GIẢI TÍCH MẠCH DIODE

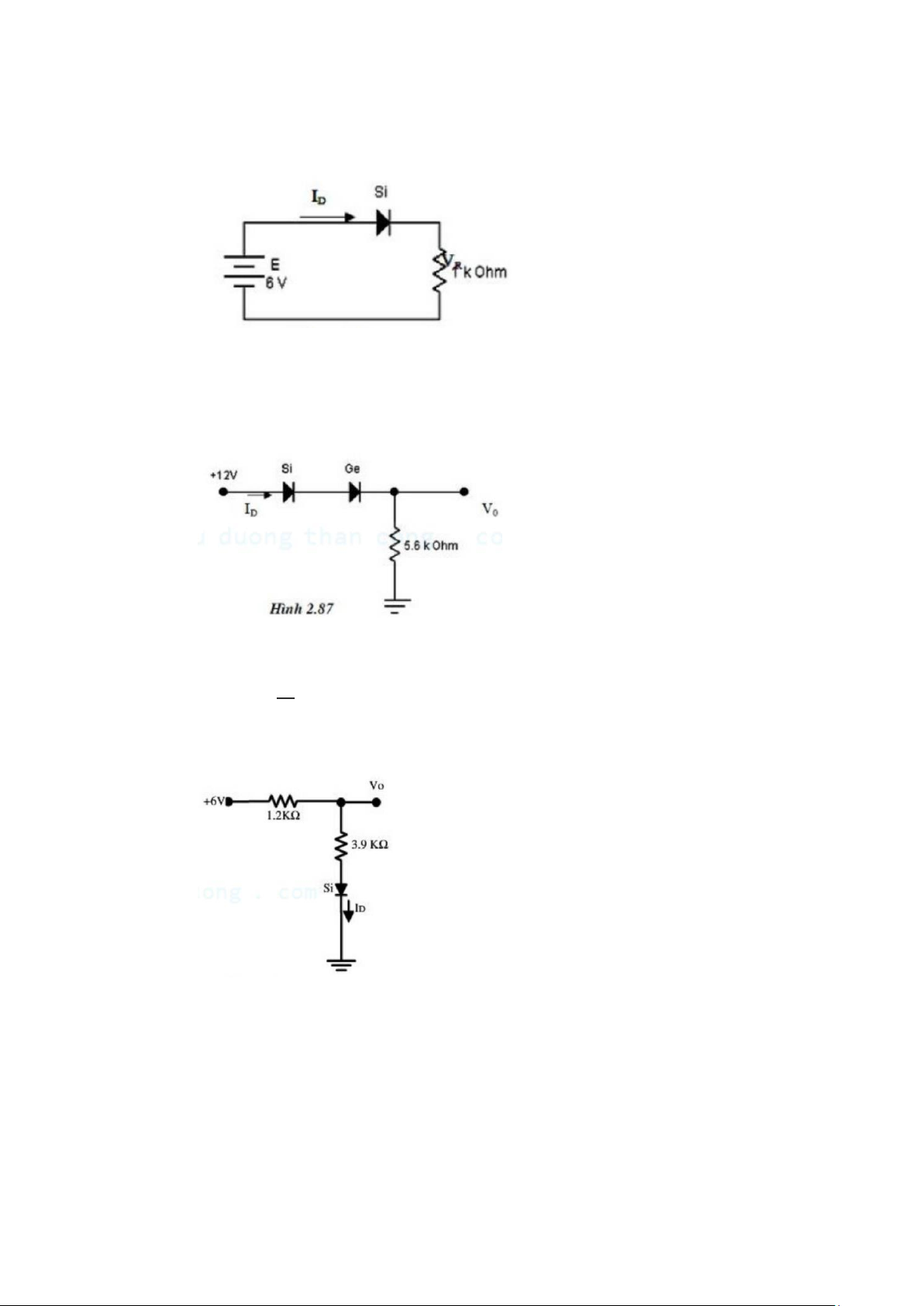

1) Tính I
D
, V
R
0.7+I
D
.1-6= 0
=> I
D
=6-0.7=5.3 mA
=> V
R
=1.I
D
=5.3 V
2) Tính V
o
, I
D
V
o
-12+0.7+0.3=0
V
o
=11 V
I
D
=
11
= 1.97 𝑚𝐴
5.6
3) Tính I
D
, V
o
(1.2+3.9).I
D
+0.7-6=0
=> I
D
=1.04 mA
=> V
o
=I
D
.3.9+0.7=4.756 V
4) Tính V
o
, I
D
lOMoARcPSD| 58675420

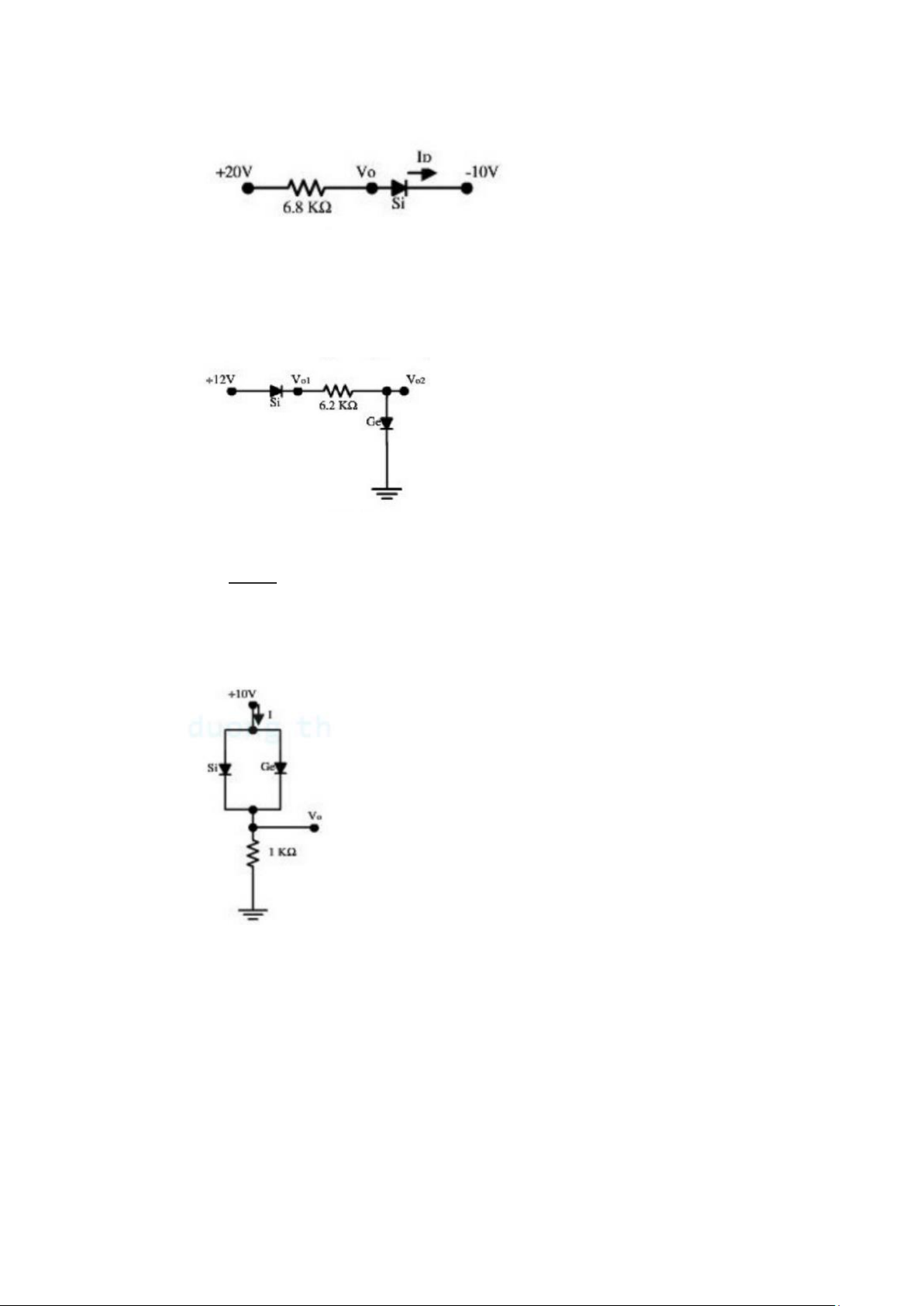

-20+6.8I
D
+0.7+10=0
=> I
D
=1.37 mA
=> V
o
=0.7+10=10.7 V
5) Tính V
o1
, V
o2
12-V
o1
=0.7
V
o1
=11.3 V
I
D
=
𝑉
𝑜1
−0.3
=1.774 mA
6.2
V
o2
= V
o1
-6.2ID=0.3 V
6)
Tính I, V
o
Vì 𝑉
𝛾𝐺𝑒
< 𝑉
𝛾𝑆𝑖
=> 𝐺𝑒 𝑑ẫ𝑛, 𝑆𝑖 ℎở 𝑚ạ𝑐ℎ
10-1.I-0.3=0
I=9.7 mA
V
o
=9.7 V
7) Tính Vo, I
lOMoARcPSD| 58675420
Diode S
i1
dẫn=>S
i2
hở
15-0.7-Vo=0
V
o
=14.3 V
V
o
=14.6 V
I= 14.6/5.6= 2.6 mA

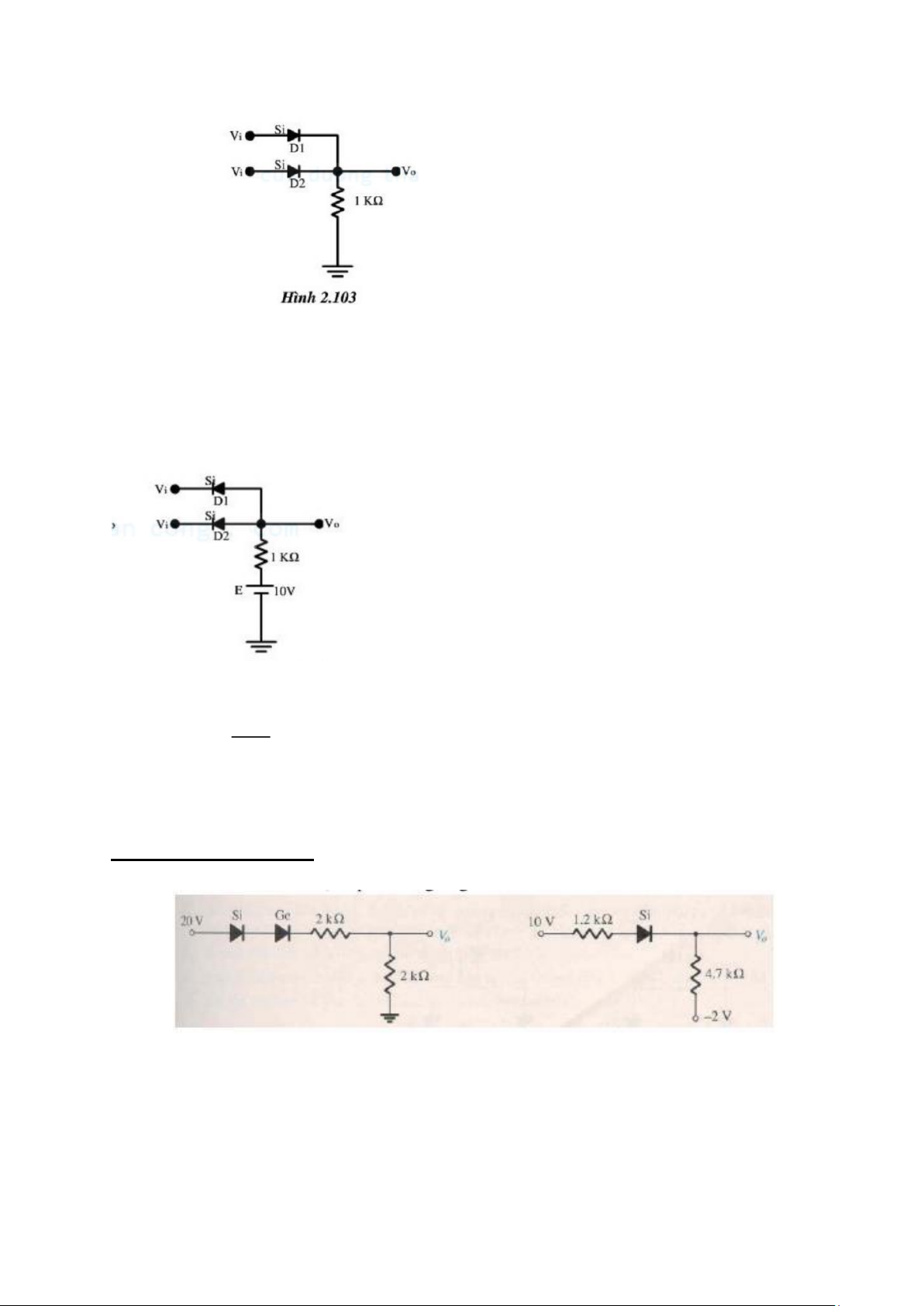

9) Tính I, V
o
biết v
i
=10V
S
i2
S
i1
I=
𝑉𝑜
10
22
=
0
.
2
𝑚𝐴
8)
Tính I, V
o
16
-
0.7
-
0.7
-
Vo=0
lOMoARcPSD| 58675420
-10+0.7+Vo=0
=> V
o
=10-0.7=9.3 V
=>I=V
o
/1=9.3 V
10) Tính V
o
, I biết v
i
=10V
0.7+10-Vo=0
=> V
o
=10.7 V
=> I=
𝑉
𝑜
−10
=
0.7 𝑚𝐴
1
BÀI TẬP TỰ LUYỆN:
1. Cho mạch như 2 hình sau, tìm áp ra tương ứng
2. Tìm V
o
và I
D
cho các mạch sau:
lOMoARcPSD| 58675420
3. Tìm V
o1
và V
o2
của các mạch sau
BÀI TẬP LUYỆN THÊM PHẦN MẠCH XÉN

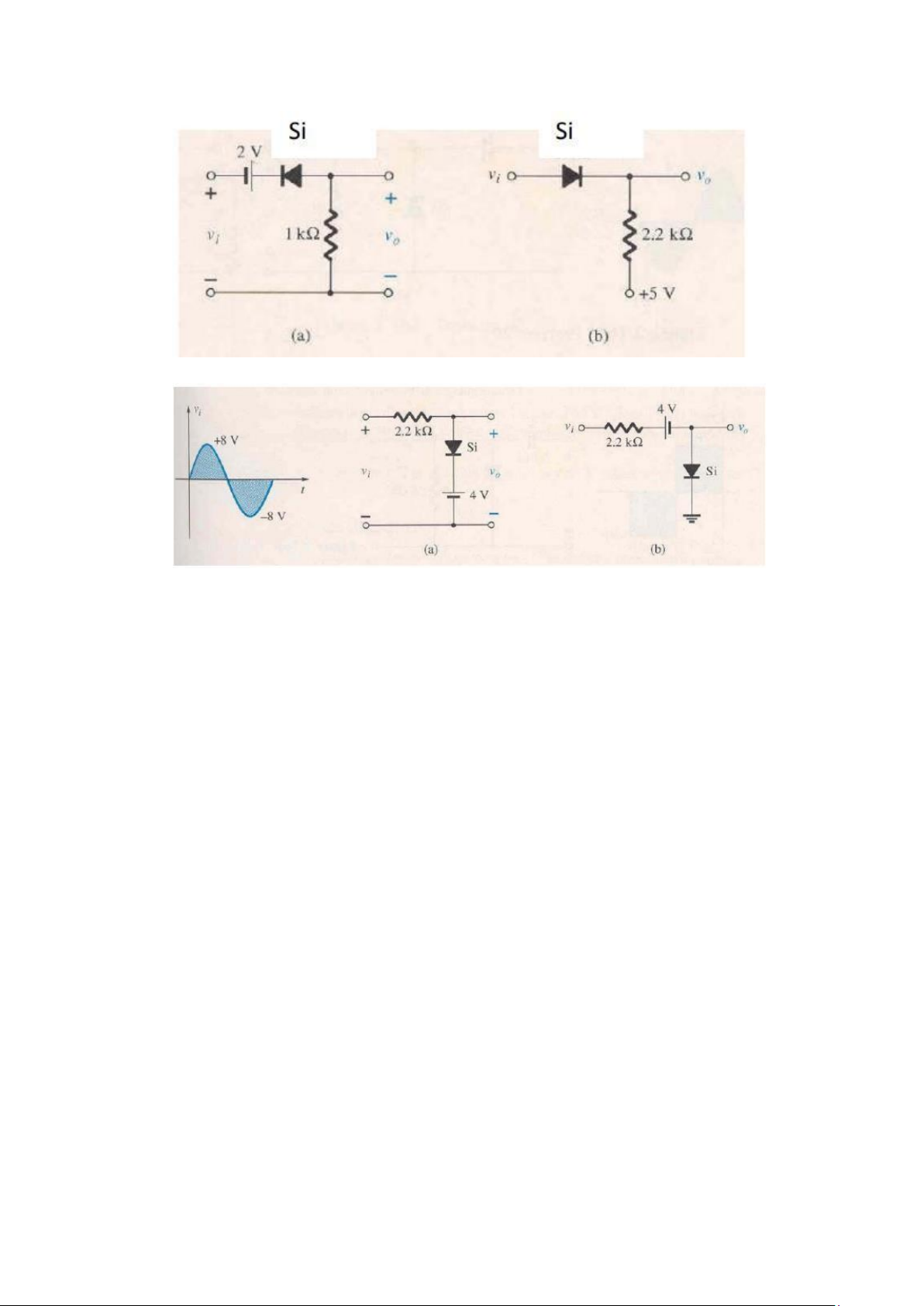

1. Cho mạch như hình, vẽ dạng sóng ra tương ứng:
2. Cho mạch như hình, vẽ dạng sóng ra tương ứng nếu dạng sóng vào là
20cos100𝝅𝒕:
3. Cho mạch như hình, vẽ dạng sóng ra tương ứng nếu dạng sóng vào là
20cos100𝝅𝒕:
lOMoARcPSD| 58675420
4. Vẽ dạng sóng ra các mạch sau:
