TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA: KỸ THUẬT ĐIỆN – ĐIỆN TỬ
TIỂU LUẬN CUỐI KÌ
ĐỀ TÀI: GIỚI THIỆU HỆ THỐNG BMS MINI
Môn học : Hệ thống BMS Lớp : 23LC42SP2L
GVHD : Lê Trọng Nghĩa
TP. Hồ Chí Minh, tháng 3 năm 2025 lOMoAR cPSD| 58702377
Các sinh viên nhóm 6 thực hiện: Họ và Tên MSSV Lâm Văn Nhàn 23842195 Nguyễn Đức Nhật 23842197 Nguyễn Đăng Hải 23842174 Nguyễn Nhật Hào 23842177 lOMoAR cPSD| 58702377 LỜI MỞ ĐẦU
Hệ thống quản lý tòa nhà BMS là viết tắt của Building Management System là công nghệ
quản lý tòa nhà thông minh cho phép chúng ta điều khiển, giám sát thiết bị kỹ thuật, vận hành
các hệ thống điện, nước, điều hòa, thông gió, PCCC…
Việc đưa môn học này vào giảng dạy là một bước tiến lớn cho các sinh viên ngành Điện -
Điện tử của Trường Đại Học Sư Phạm Kỹ Thuật như chúng em. Giúp cho chúng em biết thêm
về những kiến thức về hệ thống giám sát, biết về kết cấu và nguyên tắc hoạt động của các thiết
bị điều khiển và giám sát trong các tòa nhà, chung cư…Những kiến thức này là hành trang quý
giá cho chúng em sau này khi chúng em ra trường và đi làm.
Với mục tiêu tự tìm hiểu sâu hơn về hệ thống BMS, thầy Lê Trọng Nghĩa đã tạo cơ hội
và giao đề tài cho chúng em để chúng em thực hiện bài tiểu luận này. Bài tiểu luận tìm hiểu
về giao thức Mbus này là một bài tiểu luận quý giá vì nó đã giúp chúng em tăng khả năng tự
tìm hiểu và tiếp thụ được thêm kiến thức và tăng khả năng làm việc nhóm của chúng em.
Tuy đây là một bài tiểu luận do chúng em thực hiện. Nhưng chúng em không thể hoàn
thành bài tiểu luận này mà có sự chỉ dạy tận tình của thầy Lê Trọng Nghĩa. Thầy là người đã
giao đề tài và chỉ dẫn chúng em rất nhiều trong quá trình chúng thực hiện bài tiểu luận này.
Chúng xin cảm ơn thầy Lê Trọng Nghĩa đã giảng dạy chúng em trong suốt quá trình học
môn này và đã giao đề tài và hướng dẫn chúng em rất nhiệt tình trong suốt quá trình chúng em
thực hiện bài tiểu luận. Chúng em cảm ơn thầy rất nhiều.
Chúng em cũng xin được cảm ơn Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí
Minh vì đã đưa môn này vào ngành học của chúng em. Môn học này là một nền tảng quý giá
cho chúng em sau này khi chúng em ra trường.
Cuối cũng vì những hiểu biết của chúng em về môn học này là chưa nhiều cộng thêm việc
đây là lần đầu tiên chúng em học môn học này nên trong bài tiểu luận này không thể không
mắc những sai sót. Em mong thầy thông cảm bỏ qua cho chúng em. Một lần nữa chúng em
cảm ơn thầy rất nhiều. Nhận xét:
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
...........................................................................................................................
........................................................................................................................... lOMoAR cPSD| 58702377 MỤC LỤC
LỜI MỞ ĐẦU ...................................................................................................................... 3
A.SƠ ĐỒ NỐI DÂY CỦA HỆ THỐNG BMS MINI PHÒNG GE C101 ........................... 5
B. BIẾN TẦN IG5A LS ....................................................................................................... 5
I. CẤU HÌNH CỦA BIẾN TẦN IG5A LS: ...................................................................... 5
1.Tổng quan về giao thức truyền thông của biến tần: .................................................. 5
2.Sơ đồ chân của biến tần IG5A LS: ............................................................................ 7
3.Biến tần IG5A đấu nối phần động lực: ...................................................................... 7
4.Biến tần IG5A đấu nối phần điều khiển .................................................................... 7
5.Địa chỉ thanh ghi của biến tần IG5A LS ................................................................... 9
6.Sơ đồ kết nối truyền thông của biến tần: ................................................................. 10
7.Sơ đồ kết nối động lực của biến tần ......................................................................... 11
II. CÀI ĐẶT VÀ ĐIỀU KHIỂN BIẾN TẦN .................................................................. 11
1.Kết nối DDC với máy tính ...................................................................................... 13
2. Điều khiển đèn và biến tần: .................................................................................... 19
C.THIẾT KẾ HỆ THỐNG HVAC ..................................................................................... 27
1.Chọn quạt ly tâm ..................................................................................................... 28
2.chọn cảm biến nồng độ khí CO2 ............................................................................. 29
3.chọn cả biến chênh áp ............................................................................................. 30
4.chọn biến tần ........................................................................................................... 31
5.phương pháp điều khiển .......................................................................................... 32
6.sơ đồ kết nối HVAC ................................................................................................ 33 lOMoAR cPSD| 58702377

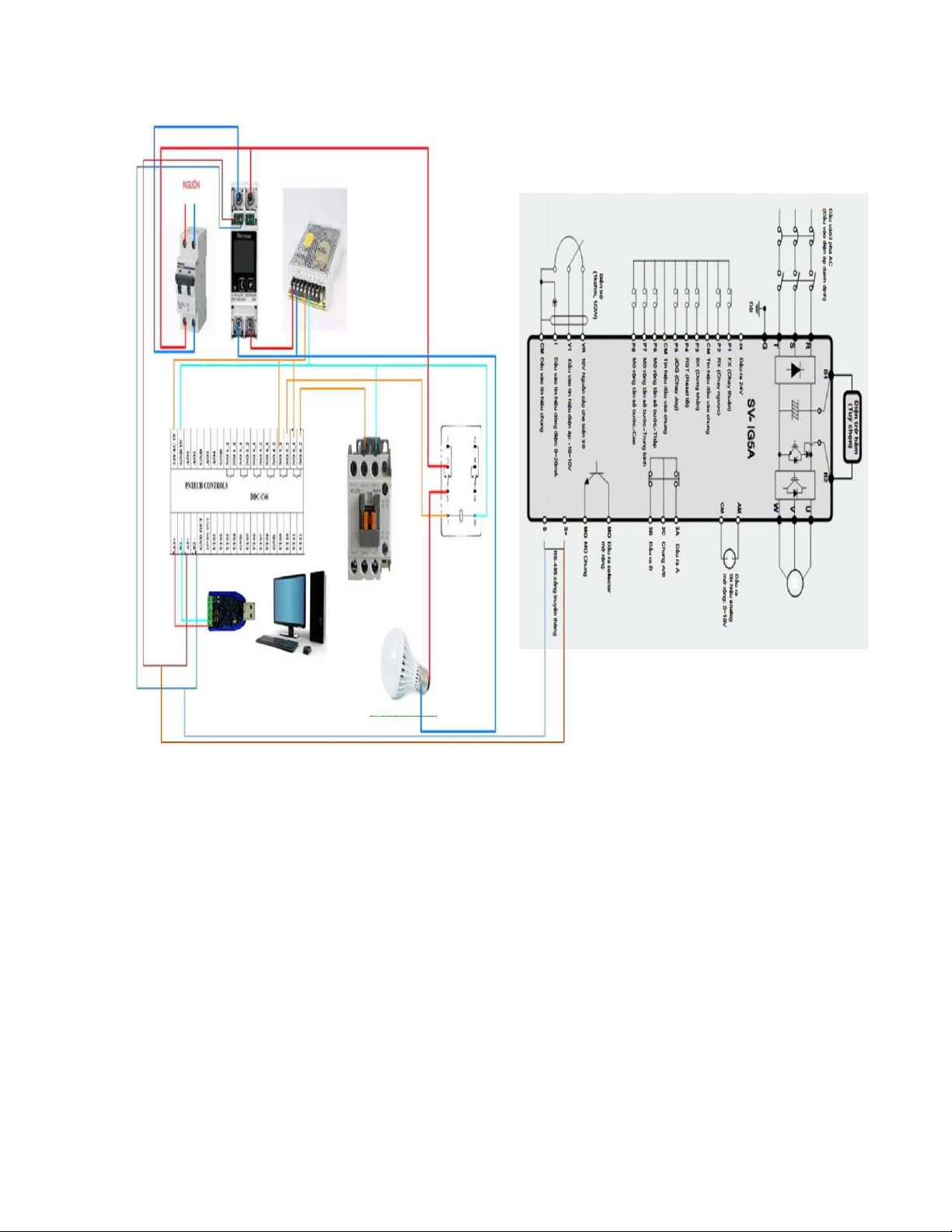

A.SƠ ĐỒ NỐI DÂY CỦA HỆ THỐNG BMS MINI PHÒNG GE C101 B. BIẾN TẦN IG5A LS
I. CẤU HÌNH CỦA BIẾN TẦN IG5A LS:
1.Tổng quan về giao thức truyền thông của biến tần:
Biến tần IG5A của LS là một sản phẩm của LS Electric, một công ty chuyên sản xuất và
cung cấp các thiết bị điện công nghiệp. Biến tần IG5A được thiết kế để điều khiển tốc độ động
cơ điện ba pha, giúp tối ưu hóa hiệu suất hoạt động của hệ thống và tiết kiệm năng lượng.
Biến tần LS dòng IG5A là dòng thông dụng nhất của hãng LS được sử dụng rất rộng rãi
và được bán ra với số lượng rất lớn và đã có nhiều khách hàng hỏi CNCRITECH cách cài đặt
đấu nối biến tần LS IG5A một cách chi tiết đơn giản nhất để có thể sử dụng được do biến tần
mới mua về sẽ đặt ở chế độ mặc định của nhà sản xuất chúng ta phải cài đặt theo từng ứng
dụng cụ thể biến tần mới có thể chạy được lOMoAR cPSD| 58702377

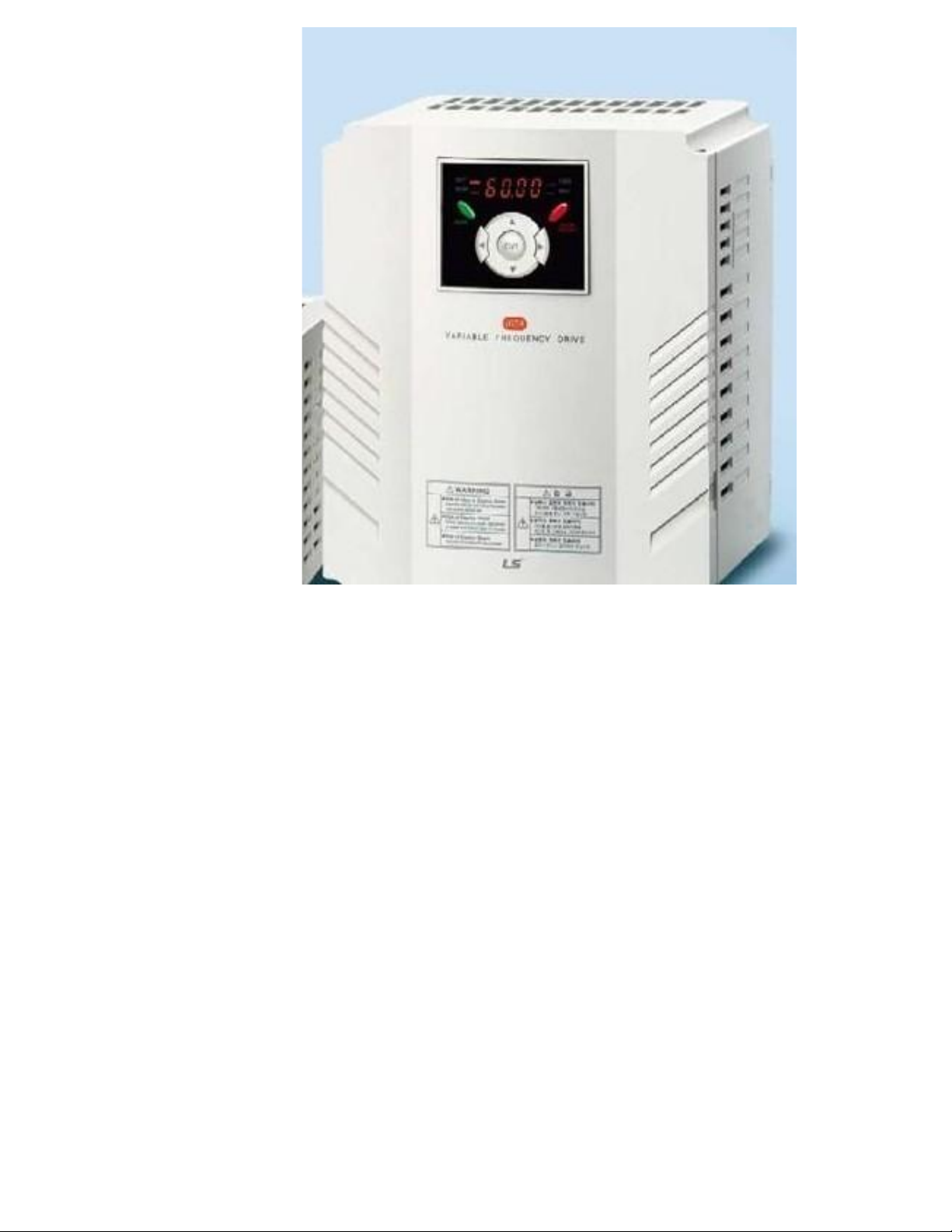

Hình: Biến tần IG5A LS lOMoAR cPSD| 58702377

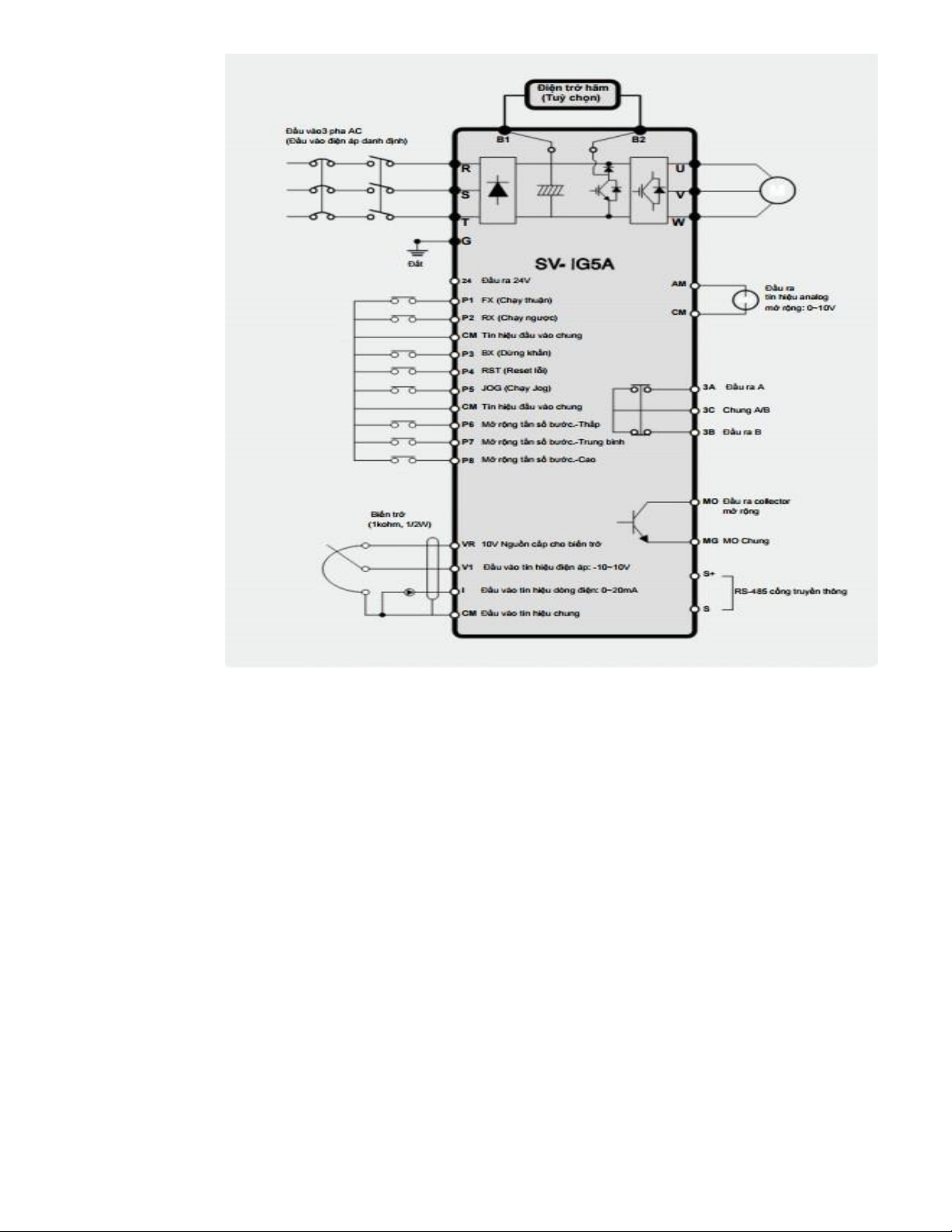

2.Sơ đồ chân của biến tần IG5A LS:
Hình: Sơ đồ chân của biến tần IG5A LS
3.Biến tần IG5A đấu nối phần động lực:
Chân B1 và B2: đây là hai chân gắn điện trở xả của biến tần. Với biến tần LS IG5A tất cả
công suất đã được tích hợp sẵn bộ thắng động năng. (braking unit). Ta chọn điện trở xả phù
hợp gắn vào thắng động năng sẽ hoạt đông mà không cần cài.
Chân R, S, T là ba chân nguồn của biến tần. Tùy nguồn điện biến tần sử dụng mà thiết kế
sẽ có thay đội. Đầu vào của biến tần chúng ta có thể gắn thêm cầu chì (Fuse), MCCB., MCB,
CB, khởi động từ (contactor) các thiết bị lọc đầu vào . . .
Chân U, V, W là 3 chân đầu ra được sử dụng để gắn động cơ. Biến tần LS IG5A được thiết
kế để điều khiển động cơ chúng ta không nên sử dụng cho mục đích khác. Biến tần sẽ không
an toàn cho các thiết bị. Sau chân U, V, W chúng ta có thể gắn thêm bộ lọc đầu ra, khởi động từ (contactor). . .
4.Biến tần IG5A đấu nối phần điều khiển
Chân 24: là chân nguồn ngõ ra 24 VDC max 100mA (24 VDC output). Chân này là chân
chung kích dương (PNP) cho các chân tín hiệu điều khiển. Ngoài ra nó được dùng làm nguồn
cấp cho các cảm biến . . . lOMoAR cPSD| 58702377
Chân CM: đây là chân chung (common) tín hiệu kích âm sink (NPN) cho các chân điều
khiển. Nó cũng là chân nguồn 0VDC dùng cho các cảm biến . . .
Chân P1 đến P8 đây là các chân tín hiệu ngõ vào đa chức năng của biến tần IG5A. Các
chân đa chức năng này tùy theo yêu cầu sử dụng chúng ta sẽ khai báo lại trong hàm cài đặt.
Hiện tại mặc định nhà sản xuất đã cài sẵn các chức năng:
Chân P1: chân kích chạy thuận (FX) của biến tần (forward).
Chân P2: chân kích chạy nghịch (RX) của biến tần (Reverse).
Chân P3: chân kích dừng khẩn cấp của biến tần (Emergency stop).
Chân P4: chân (RST) reset lỗi của biến tần (trip reset).
Chân P5: chân tín hiệu chạy JOG cho biến tần (Jog oparation).
Chân P6: chân tín hiệu chạy cấp tốc độ thấp, chạy nhiều cấp tốc độ (mutil step freq – low).
Chân P7: chân tín hiệu chạy cấp tốc độ vừa, chạy nhiều cấp tốc độ (mutil step freq – middle).
Chân P8: chân tín hiệu chạy cấp tốc độ cao, chạy nhiều cấp tốc độ (mutil step freq – hight). lOMoAR cPSD| 58702377

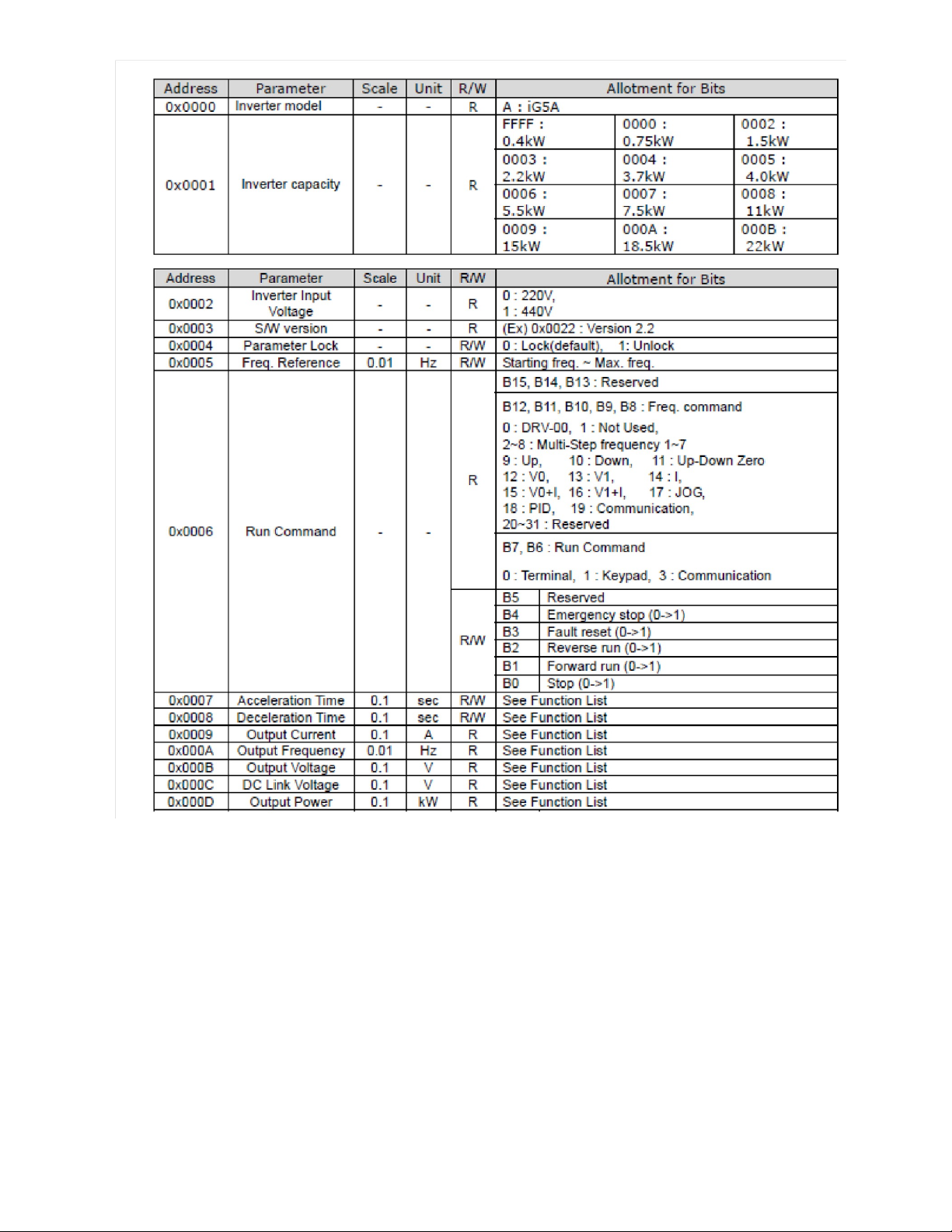

5.Địa chỉ thanh ghi của biến tần IG5A LS lOMoAR cPSD| 58702377
6.Sơ đồ kết nối truyền thông của biến tần: lOMoAR cPSD| 58702377

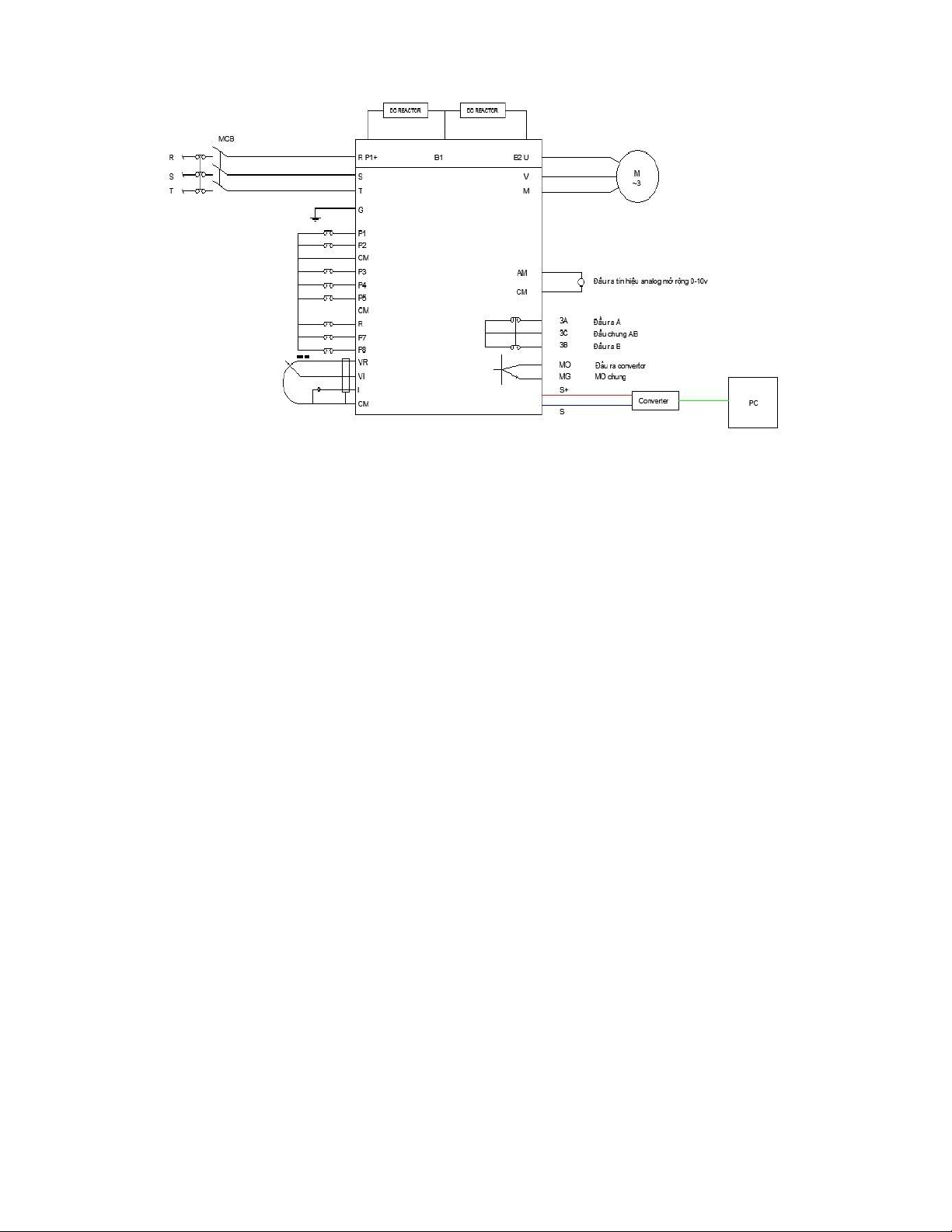

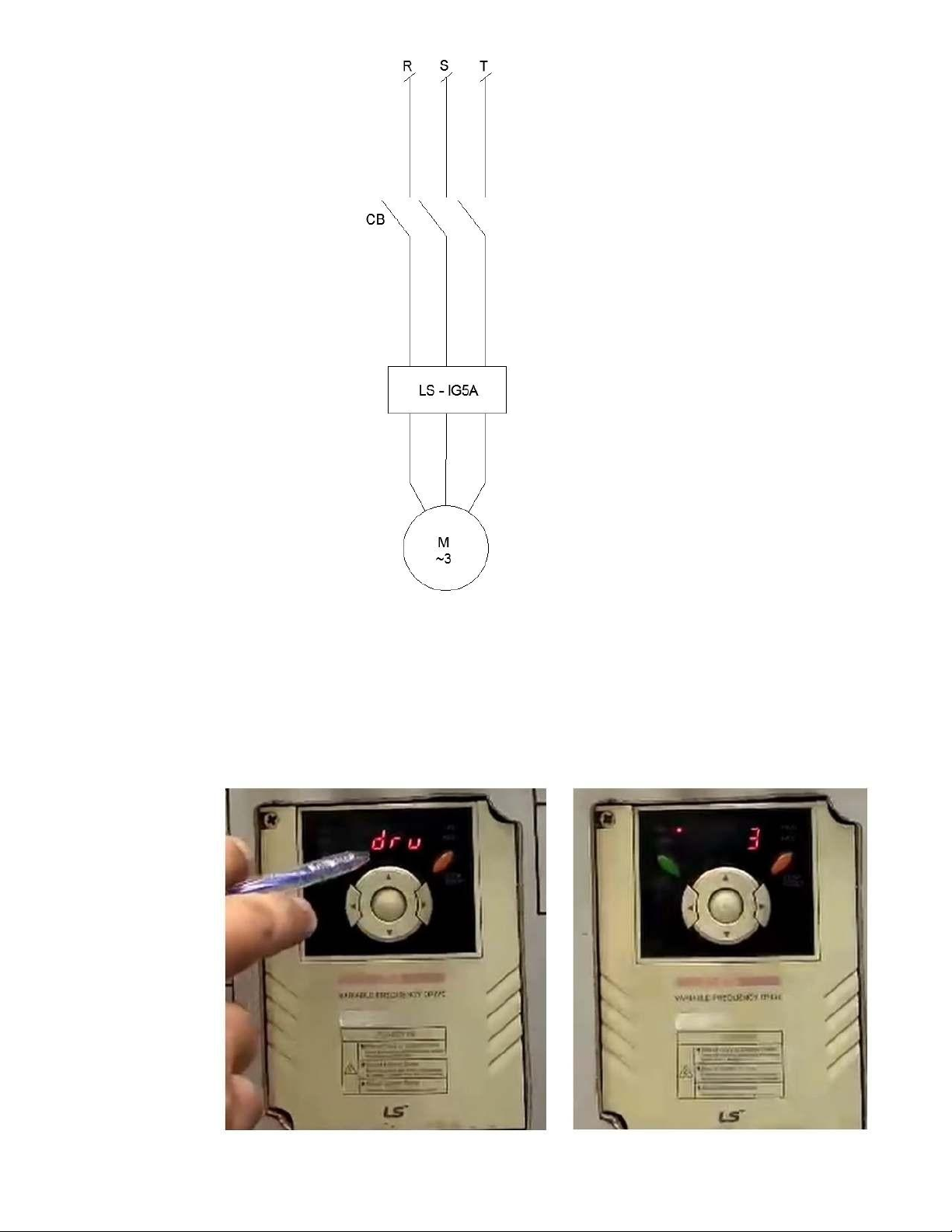

7.Sơ đồ kết nối động lực của biến tần
II. CÀI ĐẶT VÀ ĐIỀU KHIỂN BIẾN TẦN
Các thông số cần chú ý: Địa chỉ (địa chỉ của các đồng hồ và DDC phải khác nhau), Baud
Rate (tốc độ Baud của các đồng hồ và DDC phải giống nhau là 9600).
Đầu tiên chúng ta chỉnh drv rồi cài đặt giá trị “3” để chỉnh truyền thông Modbus RS485 như hình lOMoAR cPSD| 58702377

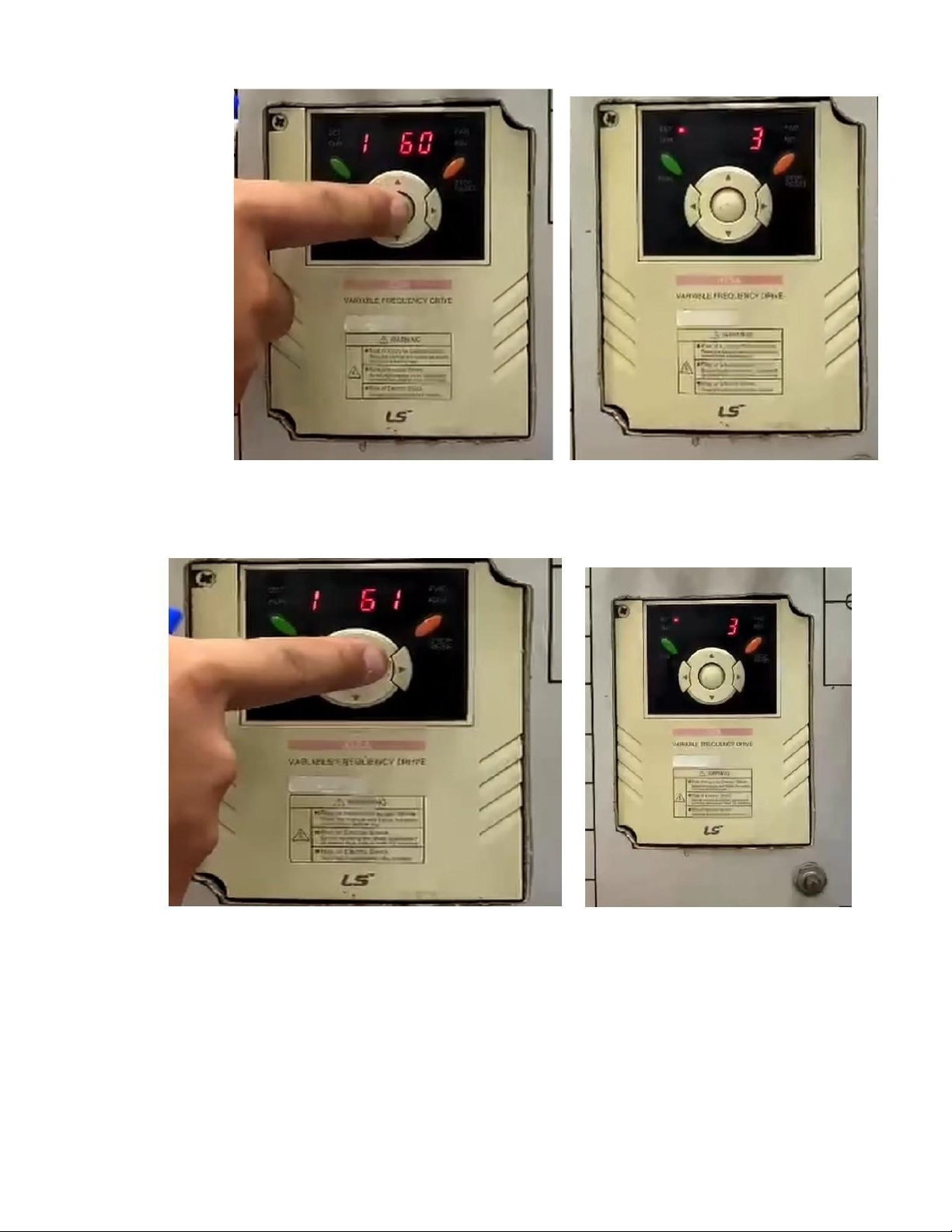

Tiếp theo ta chỉnh về i 60 và cài đặt giá trị “3” để cài đặt địa chỉ thanh ghi biến tần là địa chỉ 3 như trong hình
Tiếp ta chỉnh biến tần về I 61 và cài đặt giá trị “3” để cài đặt tốc độ bao của biến tần là 9600 như hình

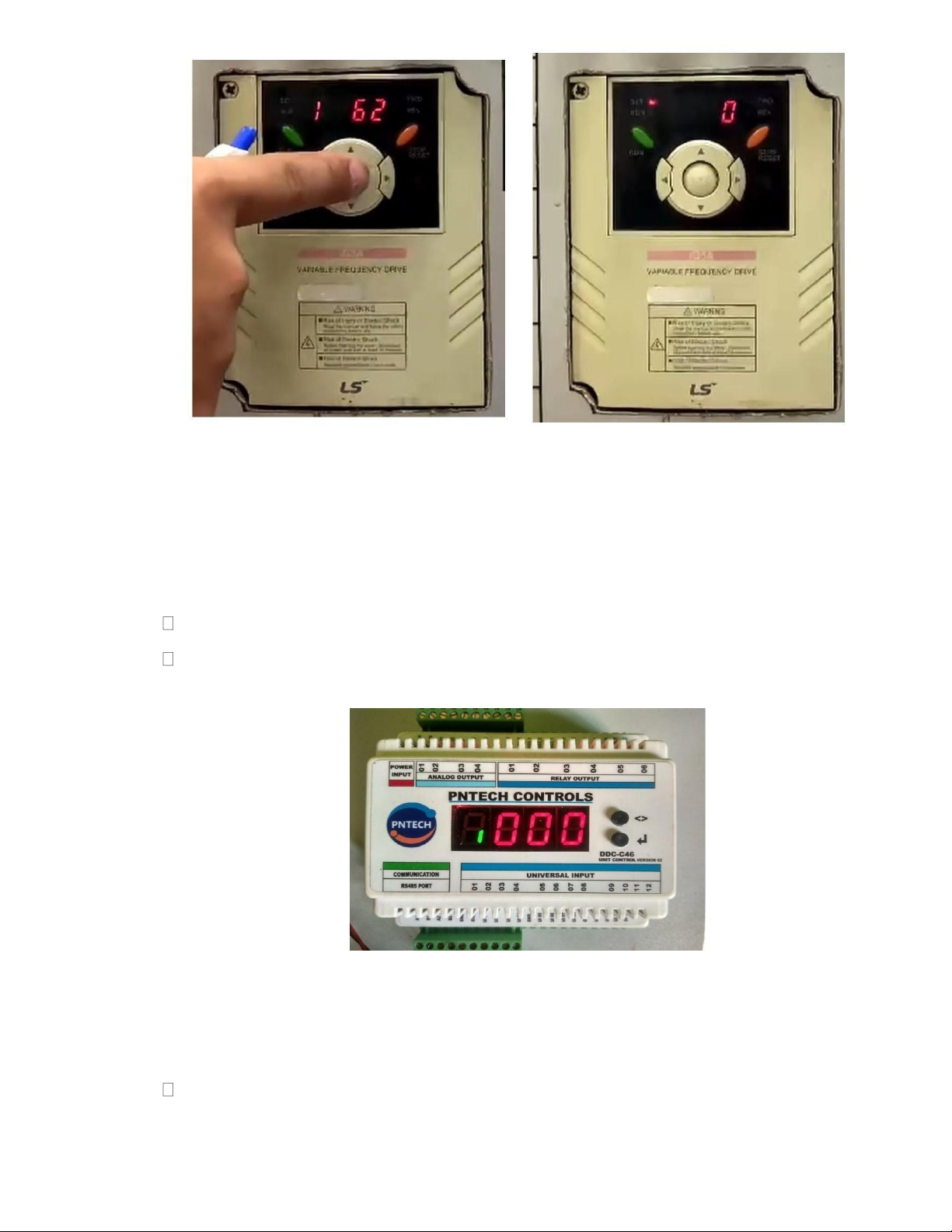

Tiếp theo ta chỉnh biến tần về I 62 và cài đặt giá trị “0” để cho biến tần hoạt động liên tục
khi mất tín hiệu truyền như hình dưới lOMoAR cPSD| 58702377
GIỚI THIỆU VỀ CÁC THIẾT BỊ DDC CÁC MODULE MỞ RỘNG CỦA PN TECH
1.Kết nối DDC với máy tính
1.1.Cấu phần cứng DDC
a. Cấu hình phần cứng DDC-C46
Chuyển đổi giữa các giá hiển thị bằng nút nhấn có biểu tượng “↲”.
Thay đổi giá trị bằng nút nhấn phía trên có biểu tượng "< >".
Mặt trước của thiết bị DDC-C46 được hiển thị như Hình 3.11
Hình 3. 11 Mặt trước của thiết bị DDC-C46

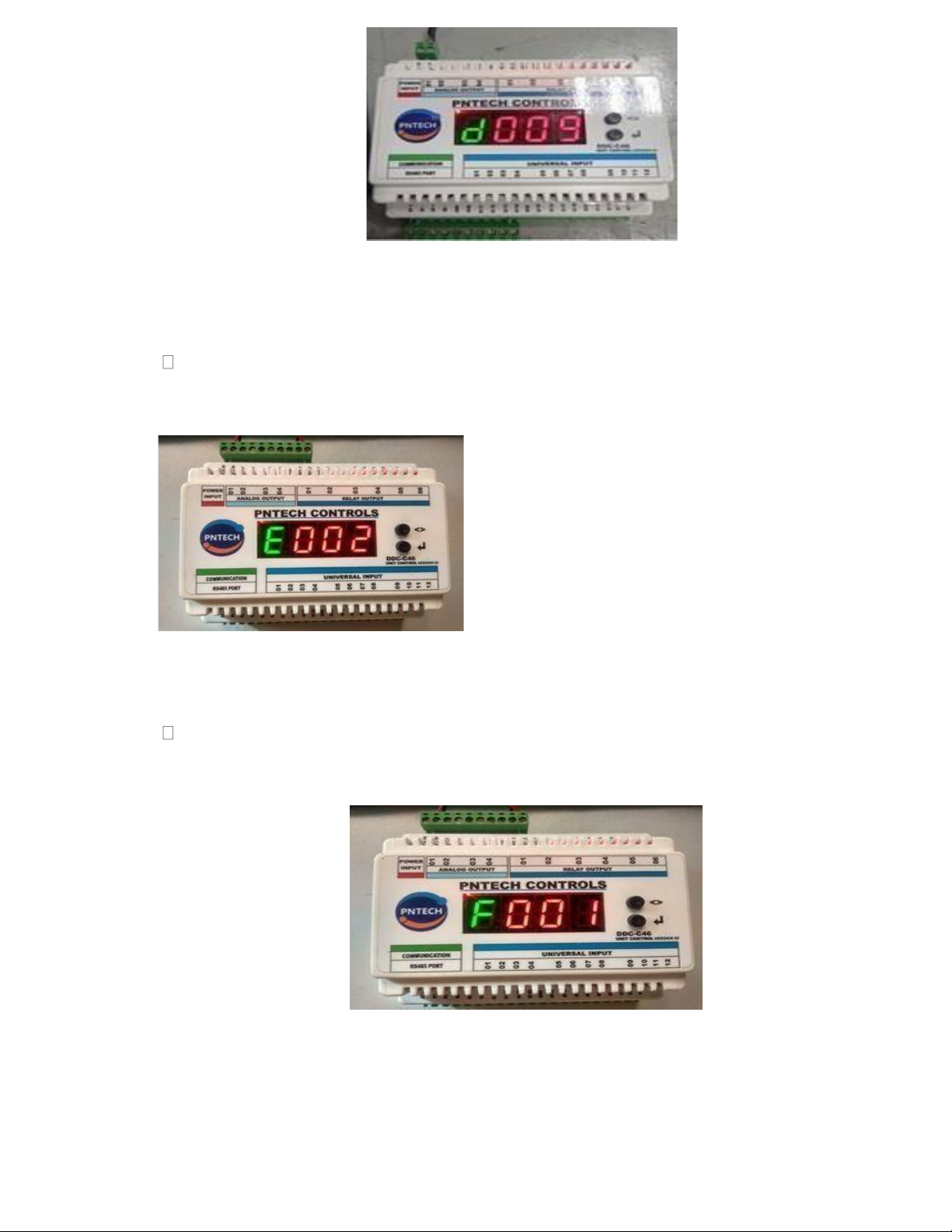

b. Cài đặt tốc độ Baud, địa chỉ và chuẩn kết nối thiết bị
LED1 có giá trị D là giá trị tốc độ Baudrate. Giá trị là kbps.
Cấu hình tốc độ 9600bps cho DDC-C46 theo đề tài được hiển thị như Hình 3.12 lOMoAR cPSD| 58702377
Hình 3. 12 Cấu hình tốc độ Baudrate cho DDC-C46
LED1 có giá trị E là địa chỉ MAC của thiết bị, giá trị từ 1 tới 127.
Cấu hình địa chỉ MAC cho DDC-C46 theo đề tài được hiển thị như Hình 3
Hình 3. 13 Cấu hình địa chỉ MAC cho DDC-C46
LED1 có giá trị F là chế độ hoạt động của thiết bị, 0 là chuẩn BACnet, 1 là chuẩn Modbus.
Cấu hình chuẩn truyền thông là Modbus cho DDC-C46 được hiển thị như Hình 3.14
Hình 3. 14 Cấu hình chuẩn truyền thông cho DDC-C46
1.2.Kết nối và cấu hình DDC – Config Software
Sử dụng phần mềm DDC – Config trên máy tính để kết mối với phần cứng DDC-C46 theo
cổng kết nối và cấu hình đã được cài đặt trước. lOMoAR cPSD| 58702377

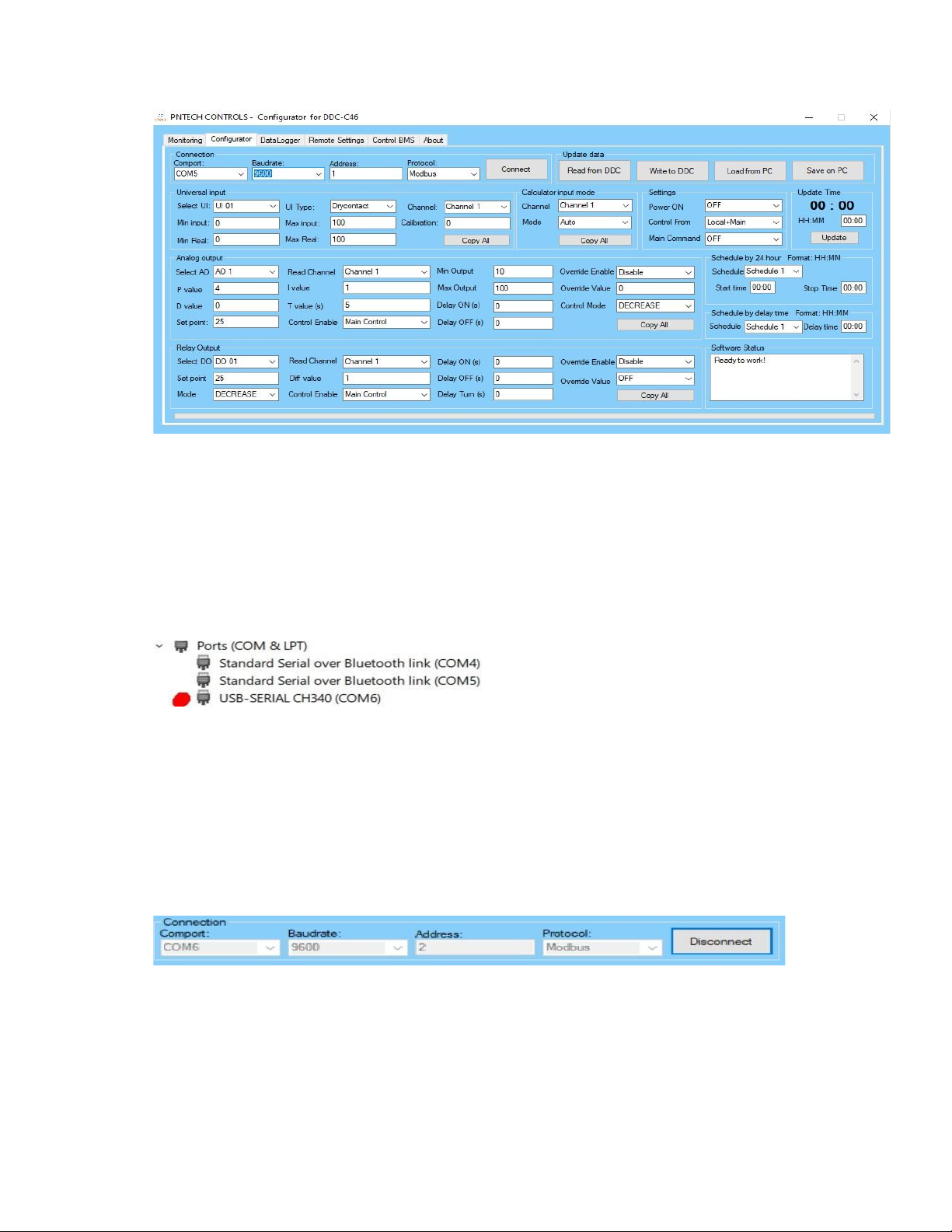

Màn hình cấu hình DDC-C46 trên phần mềm Configurator for DDC-C46 như Hình 3.15 lOMoAR cPSD| 58702377
Hình 3. 15 Màn hình Configurator for DDC-C46 Bước
1: Kết nối bộ DDC
− Comport: Chọn cổng kết nối mà được dùng để kết nối phần cứng Vào Device Manager để xem
− Baudrate: Tốc độ Baudrate đã được cấu hình trước trên phần cứng
− Address: Địa chỉ MAC được cấu hình trước trên phần cứng
− Nhấn Connect để kết nối máy tính với DDC
Cổng kết nối, tốc độ Baudrate, địa chỉ MAC và protocol được kết nối như Hình 3.16
Hình 3. 16 Kết nối DDC –Config software với phần cứng lOMoAR cPSD| 58702377
Hình 3. 17 Kết nối thiết bị thành công
Hình 3. 18 Kết nối thiết bị không thành công Bước
2: Cài đặt chế độ chạy cho DDC-C46
− Power ON: Có 3 lựa chọn ON, OFF, Auto save:
+ ON: Cho phép các ngõ ra hoạt động
+ OFF: Không cho phép các ngõ ra hoạt động
+ Auto save: Giữ trạng thái ngõ ra trước khi mất nguồn
− Control From: Chế độ điều khiển thiết bị
+ Local + Main: Nhận lệnh từ thiết bị điều khiển
+ Remote + Main: Nhận lệnh từ máy tính và thiết bị. Khi đó phải bật Remote
Command lên ON thì mới điều khiển được.
− Main command: ON hoặc OFF
+ ON: Cho phép nhận lệnh từ xa
+ OFF: Không cho phép nhận lệnh từ xa

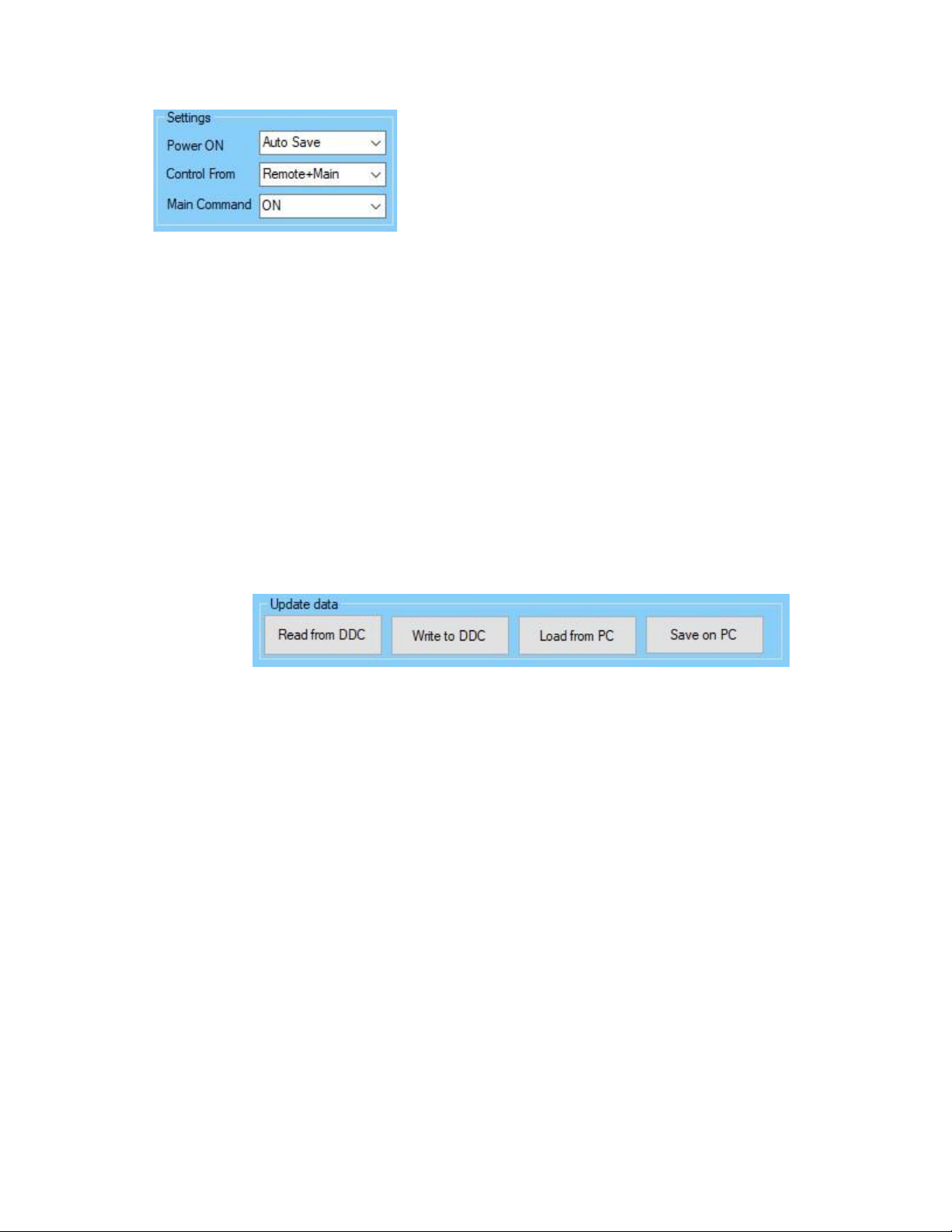

Thiết lập chế độ chạy DDC-C46 cho hệ thống giám sát và vận hành biến tần như Hình 3.21 lOMoAR cPSD| 58702377
Hình 3. 21 Thiết lập chế độ chạy cho DDC-C46
Bước 3: Ghi lên phần cứng DDC-C46 khi đã hoàn tất cấu hình
− Read from DDC: Đọc các thông số đang được cài đặt trên DDC và cập nhật lên trên phần mềm
− Write to DDC: Ghi các cài đặt trên phần mềm xuống DDC. − Load
from DDC: Đọc file cấu hình đã lưu từ trước trên máy tính
− Save on PC: Lưu file cấu hình trên phần mềm vào máy tính.

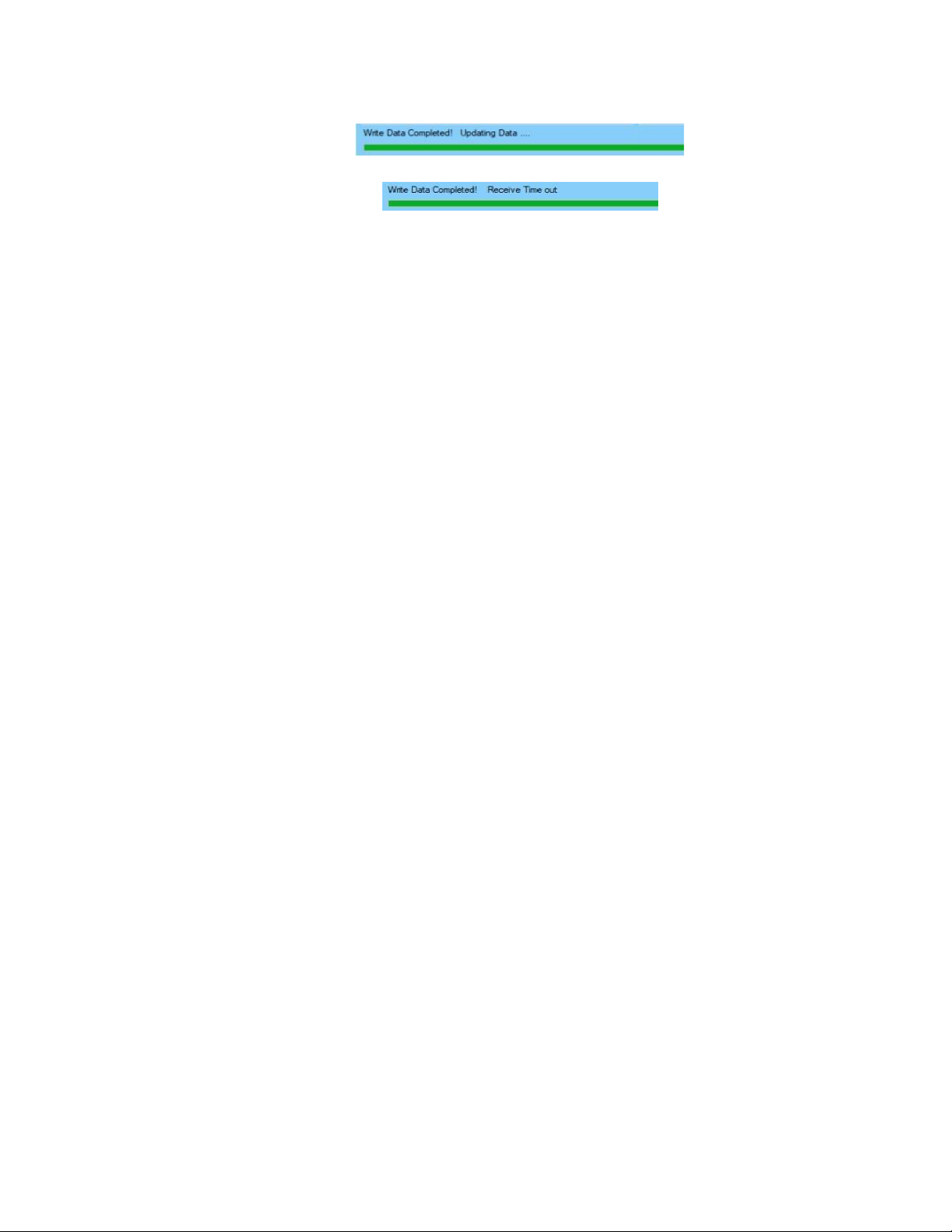

Update data trên phần mềm Configurator for DDC-C46 được hiển thị như Hình 3.22
Hình 3. 22 Update data trên DDC-Confi Software lOMoAR cPSD| 58702377

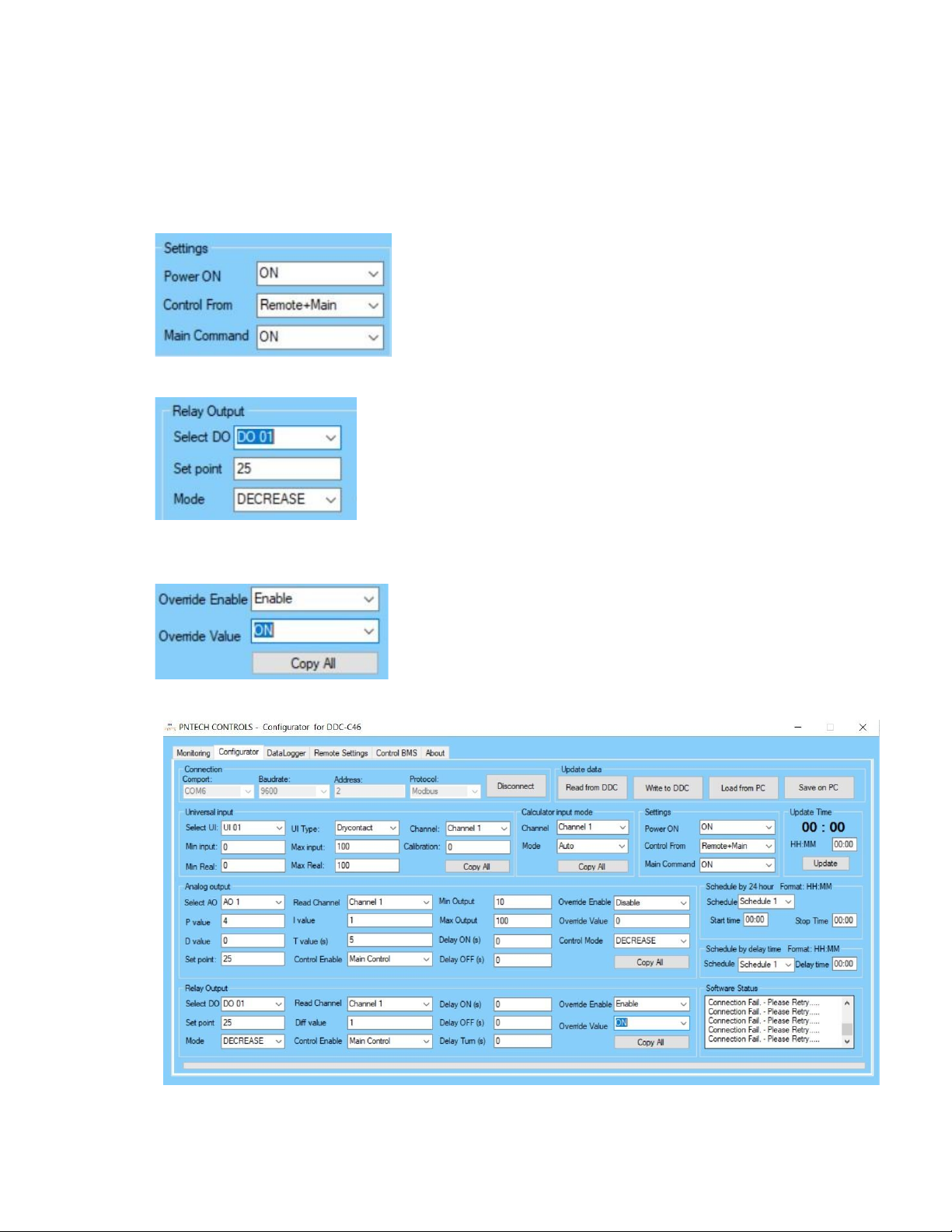

2. Điều khiển đèn và biến tần:
2.1.Điều khiển đèn a.Bật tắt đèn
Bước 1: Cài đặt phần setting
Bước 2: Chọn ngõ ra Relay cho đèn (tùy thuộc vào đấu nối)
Bước 3: Chỉnh về Enable và ON nhấn Write to DDC thì đèn sáng, khi muốn tắt đèn
thì nhấn OFF->Write to DDC Màn hình tổng quan
a) Đọc thông số từ đồng hồ điện tử DDS1946-2P thông qua truyền thông RS485 lOMoAR cPSD| 58702377

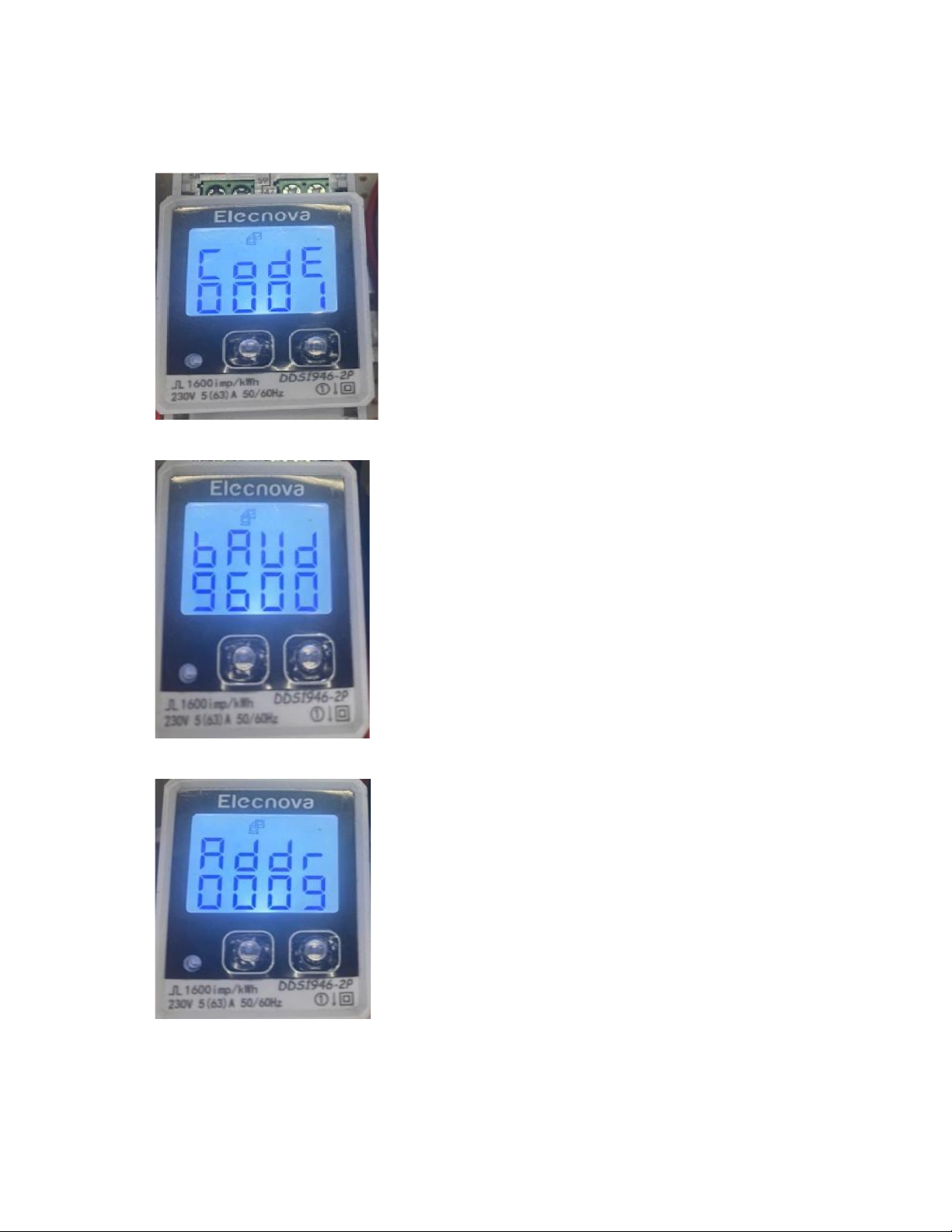

Bước 1: Cài đặt các thông số trên đồng hồ
Nhấn và giữ nút bên phải để vào phần cài đặt
Code: 0001 là pass để vào phần cài đặt Tốc độ truyền 9600
Địa chỉ của đồng hồ là 9 (có thể tùy chình từ 1-127)
