Hướng dẫn các bước thi công móng đơn Móng đơn là gì?
Móng ơđn là loại móng đỡ mđột cđột hoặc 1 cụm cđột ứng sát nhau có tác dụng chịu lực.

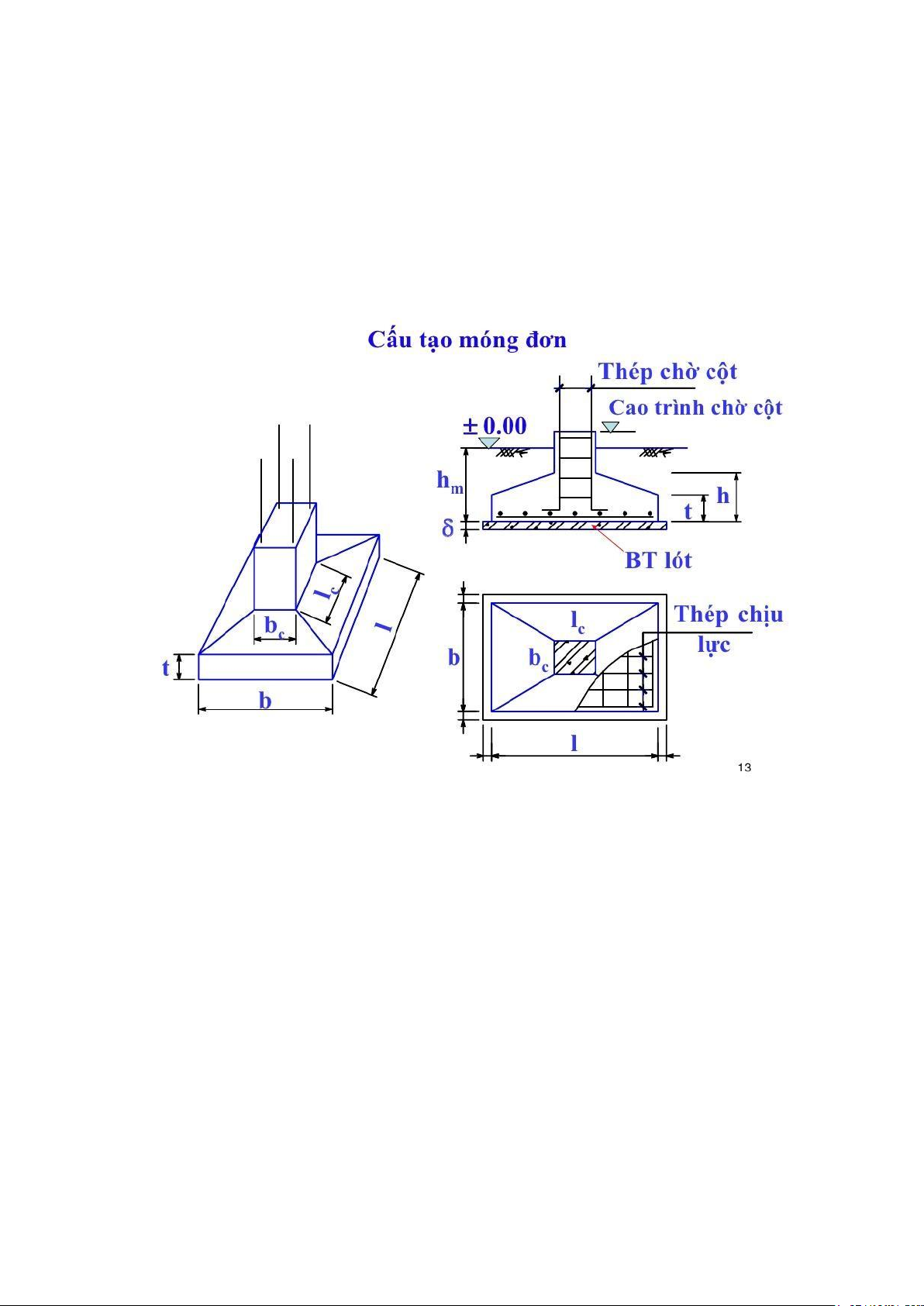

Hình ảnh 1: Hướng dẫn quy trình thi công móng ơn- Cấu tạo móng ơn lOMoAR cPSD| 58797173
Hình ảnh 2: Các bước thi công móng ơn- Cấu tạo móng ơn

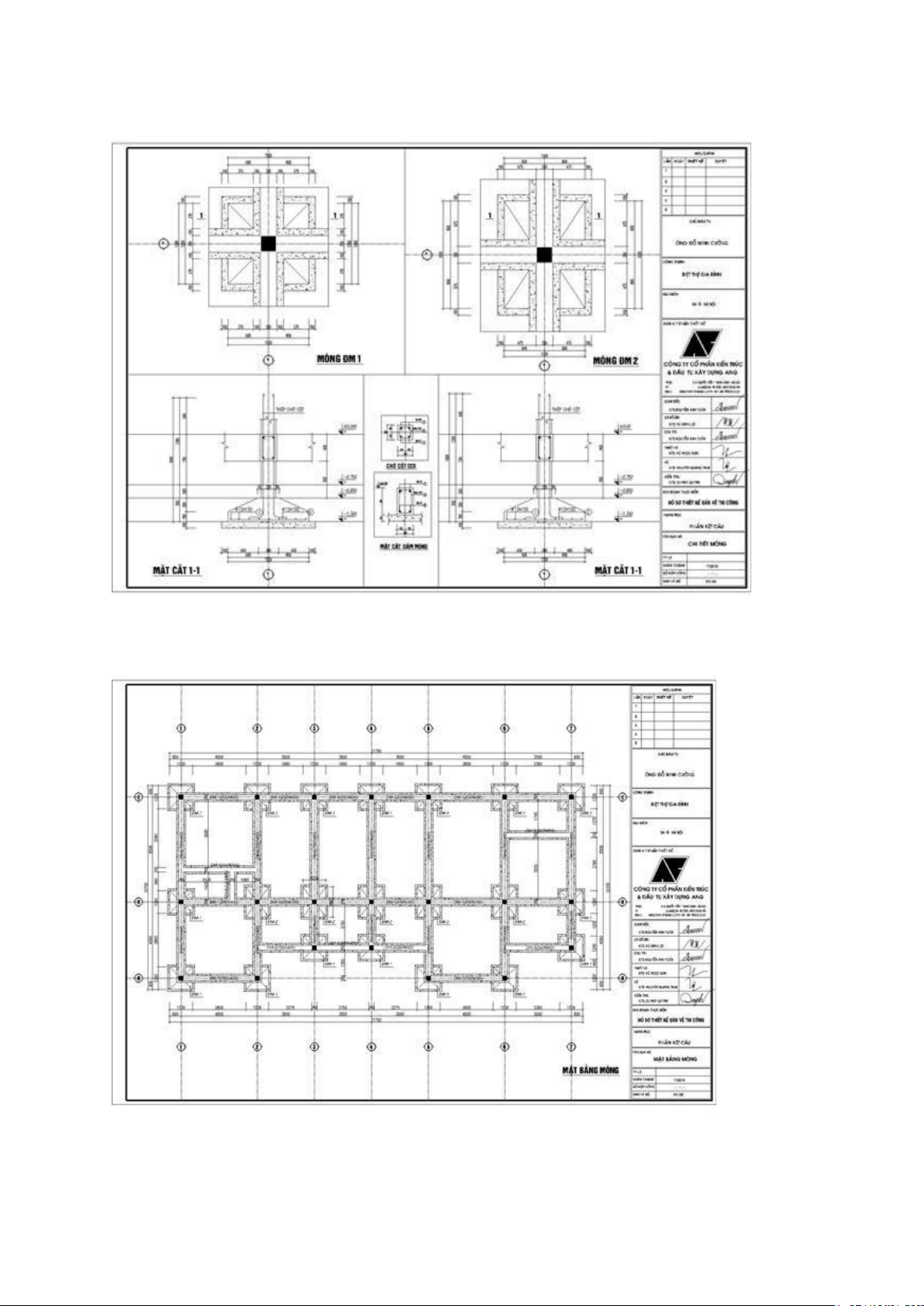

Hình ảnh 3: Quy trình thi công móng ơn- Bản vẽ mặt bằng móng ơn. lOMoAR cPSD| 58797173
Hướng dẫn các bước thi công móng đơn:
1: Quy trình thi công móng đơn- Giải phóng mặt bằng, Công tác chuẩn bị: Trước
khi thi công, chđúng ta cần giải phóng mặt bằng khu ất thi công và chuẩn bị nhân công,
máy móc, thiết bị, nguyên vật liệu… phục vụ cho quá trình thi công móng ơn.
Công tác chuẩn bị: Nếu như chủ ầu tư ã bàn giao trọn gói cho ơn vị thi công thực hiện
thì chỉ cần người giám sát và kiểm tra công tác chuẩn bị.
2: Phương pháp thi công móng ơn- San lấp mặt bằng, công tác ất.
Trước khi thi công móng ơn, tiến hành san lấp mặt bằng xây dựng, dọn dẹp khu ất xây
dựng sạch sẽ ể thuận tiện cho quá trình thi công móng.

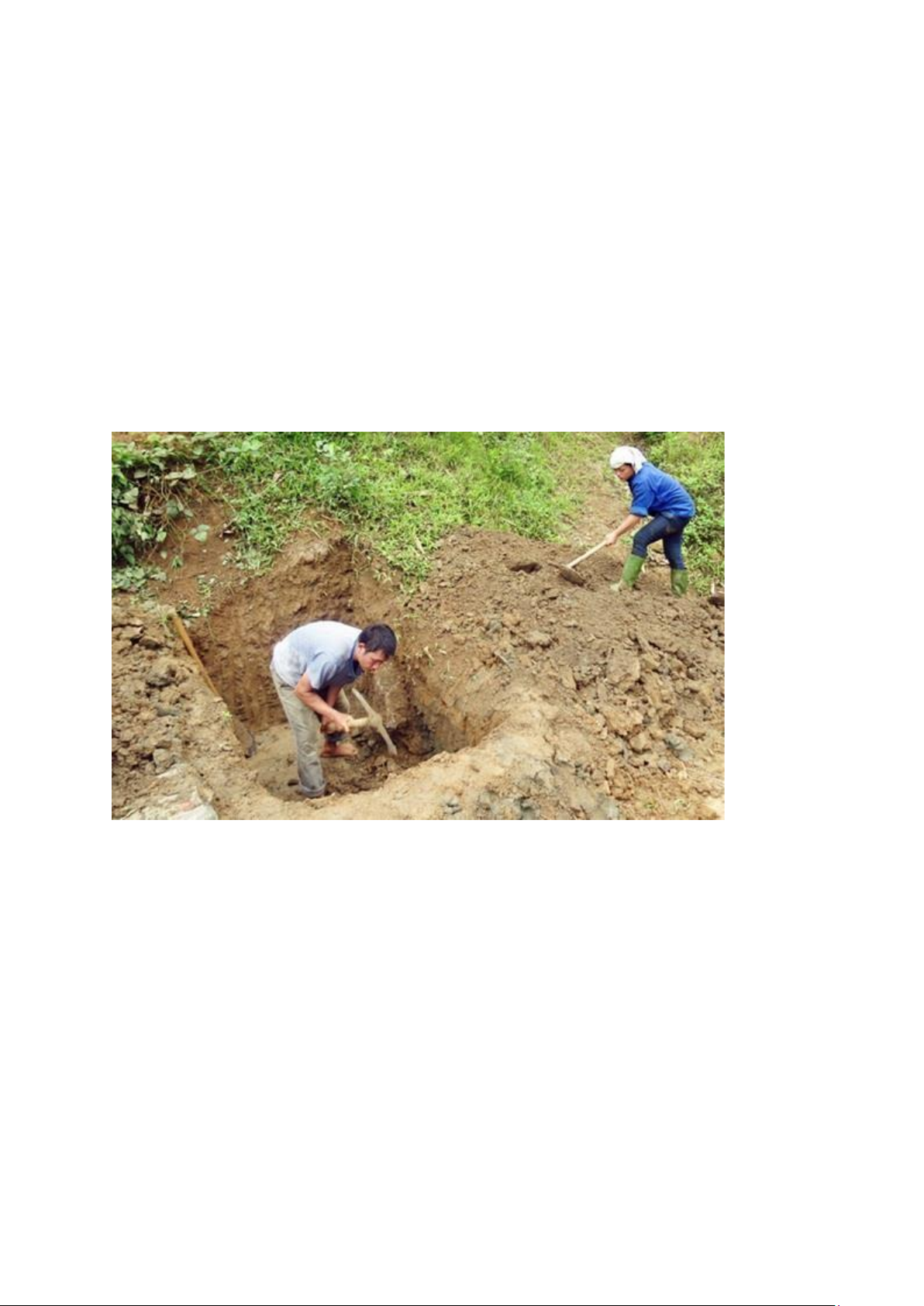

Hình ảnh 4: Quy trình thi công móng ơn- Đào móng ơn
Khi tiến hành san lấp, bạn thực hiện mđột số bước sau:
- Đđịnh vị các trục công trình trên khu ất.
- Đào ất theo trục ã định vị với kích thước ã được xác định
- Dọn sạch móng vừa ào, hút nước i nếu xuất hiện nước bên dưới hố móng.
3: Phương án thi công móng ơn- Công tác cốt thép YÊU CẦU CHUNG: lOMoAR cPSD| 58797173
Cốt thép có thể gia công tại hiện trường hoặc tại nhà máy nhưng nền ảm bảo mức độ cơ
giới phù hợp với khổi lượng thép tương ứng cần gia công. Cốt thép được gia công theo
đúng thiết kế, làm sạch bề mặt công trường, cốt thép được lắp ráp theo đúng thiết kế.
Trong trường hợp hàn nối thì phải ảm bảo đúng quy định và nên tưới ít nước ề phòng
cháy coppha. Tiến hành kê thép bằng các cục kê bê tông úc sẵn.
Cốt thép trước khi gia công và trước khi ổ bê tông cần ảm bảo:
- Bể mặt sạch, không bị dính bùn ất, ầu mỡ, không có vẩy sát và các lớp gỉ.
- Các thanh thép bị bẹp, bị giảm tiết diện do làm sạch hoặc do các nguyên nhân khác
không vượt quá giới hạn cho phép là 2% ường kính. Nếu vượt quá giới hạn này thì
loại thép ó được sử dụng theo diện tích tiết diện thực tế còn lại.
- Cốt thép cần được gia công kéo, uốn và nắn thẳng:
Cắt và uốn cốt thép chỉ được thực hiện bằng các phương pháp cơ học. Cốt thép phải
được cắt và uốn phù hợp với hình dáng, kích thước của thiết kế. các mối hàn nối, buđộc
nối ảm bảo yêu cầu kỹ thuật: hàn nối ảm bảo >= 10d, buđộc nối >= 30d (d là ường kính
của thép), hàn nối thép được làm sạch. Các ầu chờ bảo vệ bằng túi ni lông. Trước khi
ghép coppha buđộc sẵn con kê bằng bê tông úc sẵn.
CÁC BƯỚC THI CÔNG:
- Cắt thép và gia công thép: Thép được chọn là thép tốt, ảm bảo chất lượng, không bị gỉ ( Hình ảnh minh họa) lOMoAR cPSD| 58797173

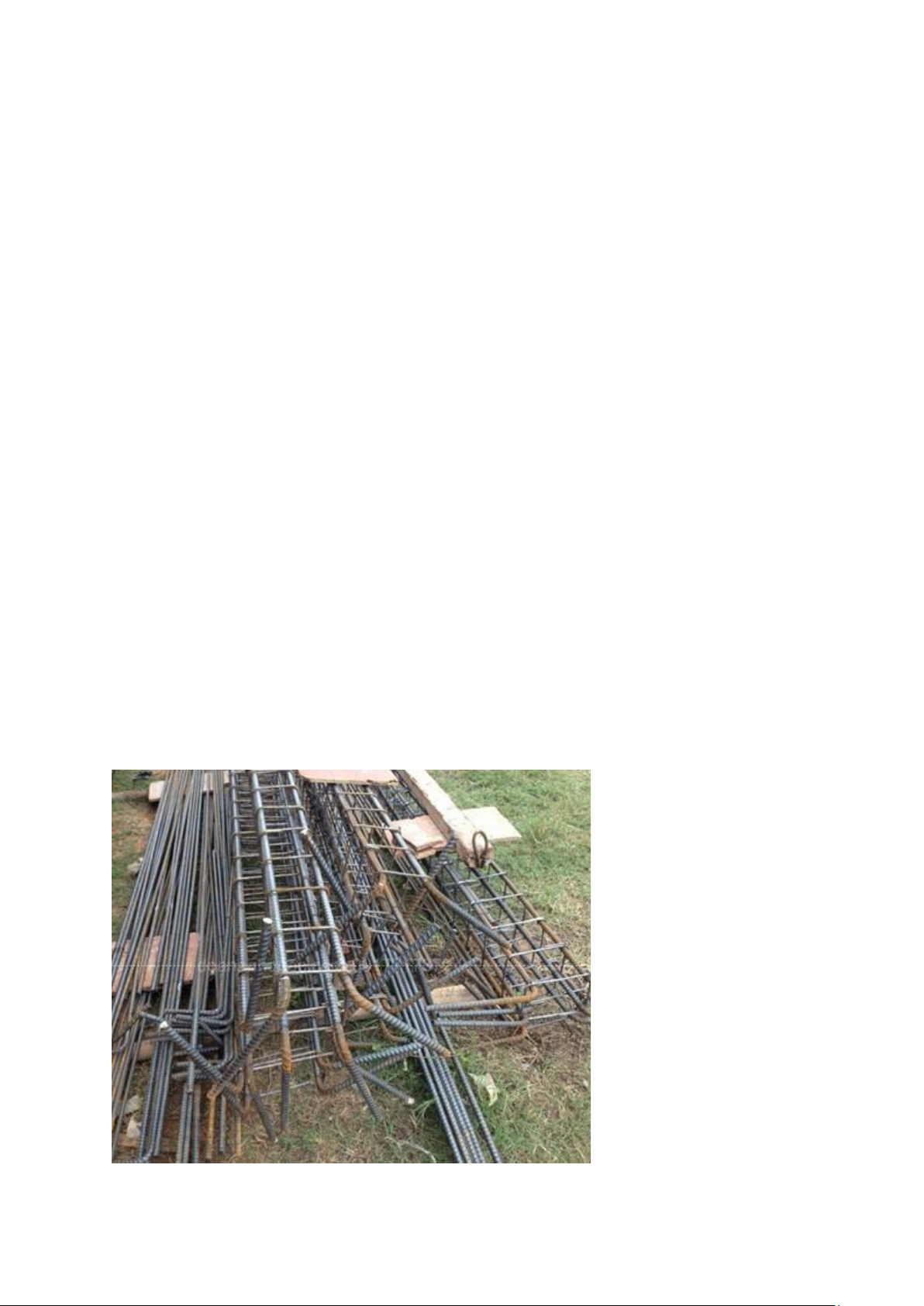

Hình 4: Cắt và uốn thép trước khi ưa vào công trình
- Đổ mđột lớp bê tông lót dày 10cm hoặc lớp lót gạch.
- Đặt các bản kê bên trên lớp bê tông lót. - Thép ặt móng ơn.

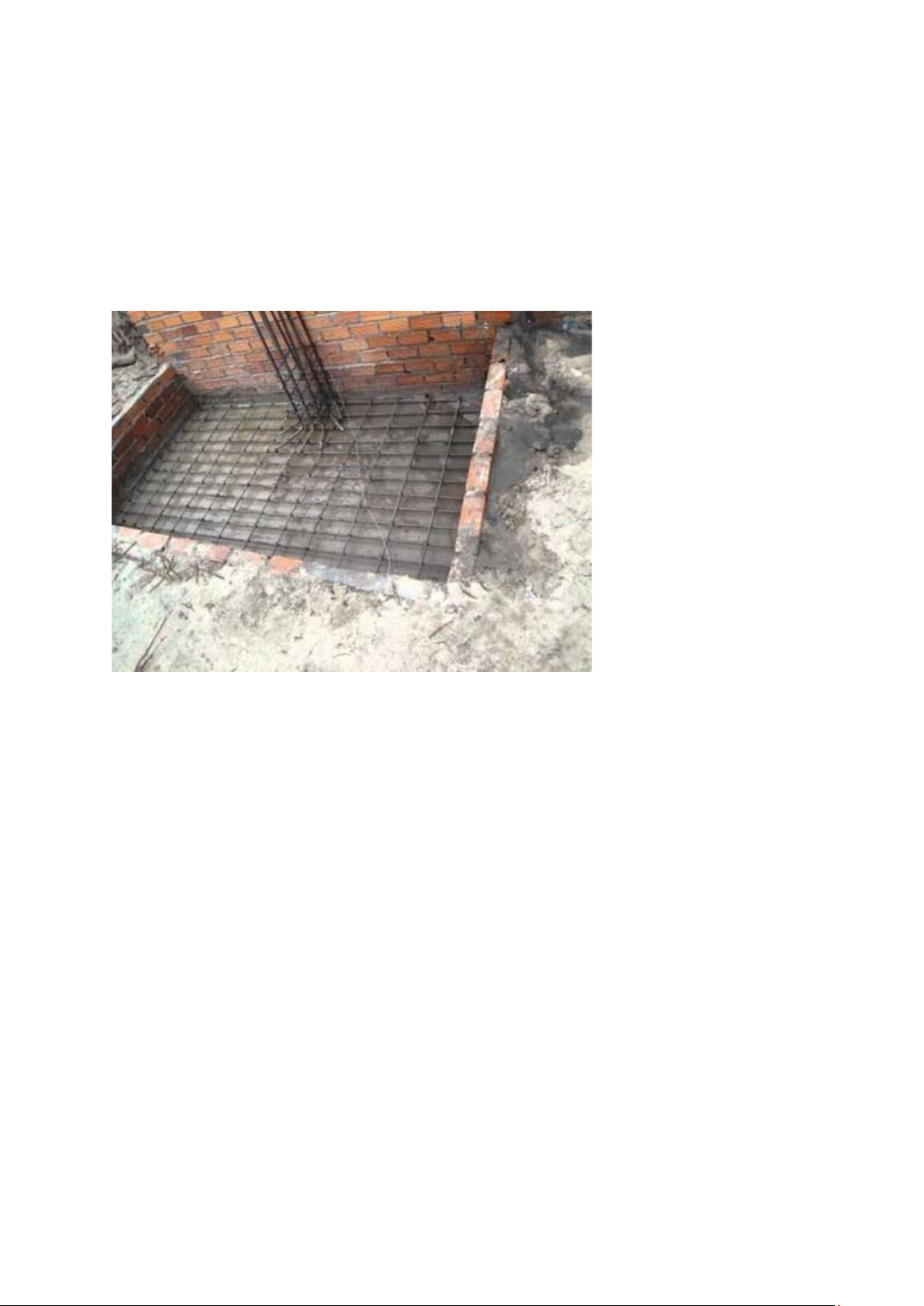

Hình 5: Quy trình thi công móng ơn- Hình ảnh thép sau khi ã ặt vào công trình
Móng ơn có kích thước không lớn, có áy vuông, chữ nhật hoặc tròn thường làm bằng
gạch, á xây, bê tông hoặc BTCT. Móng ơn thường dùng cho cđột nhà dân dụng, nhà
công nghiệp, mố trụ cầu nhỏ,dưới trụ ỡ dầm tường, móng mố trụ cầu, móng trụ iện, tháp ăng ten, ...
Khi gặp những trường hợp chịu tải trọng lớn cần mở rđộng áy móng ta phải ồng thời
tăng cả chiều dài móng và chiều sâu chôn móng. Đây là mđột nhđược iểm của móng
ơn. Vì vậy, móng ơn chỉ nên dùng trong trường hợp ất nền có sức chịu tải tốt, tải trọng ngoài không lớn lắm.
4: Các bước thi công móng ơn- Công tác cốp pha. Đặt
cốp pha theo lưới thép được định trước: •
Ván khuôn khi thi công phải ảm bảo các yêu cầu sau: - Vững chắc, ạt chiều dày
cần thiết, không bị biến dạng do trọng lượng bê tông, cốt thép và tải trọng trong
quá trình thi công. - Ván khuôn phải ể kín ể không bị chảy nước xi măng trong
quá trình ổ bê tông và ầm lên bê tông. lOMoAR cPSD| 58797173 - Ván
khuôn phải đúng hình dáng và kích thước cấu kiện.
- Cây chông phải ảm bảo về chất lượng và quy cách, mật độ cây chông phải
được tính toán cụ thể, gỗ chống phải được chống xuôi chân ế bằng gỗ và được
cố định chắc chắn tránh xê dịch trong quá trình thi công.
- Ván khuôn có thể là loại gỗ hay tole có kích thước tiêu chuẩn cho từng loại
cấu kiện bê tông cần úc. - Khi thi công ván khuôn cần chú ý ến khả năng chịu
lực của gỗ ván và à giáo. • Thi công ván khuôn móng
- Việc gia công, lắp dựng ván khuôn phải phù hợp với ặc thù từng loại móng.
Các thanh chống lên thành ất phải được kê trên những tầm gỗ có chiều dày ít
nhất 3cm nhằm giảm lực xô ngang khi ổ bê tông.
- Tim móng và cđột phải luôn được định vị và xác định cao độ.

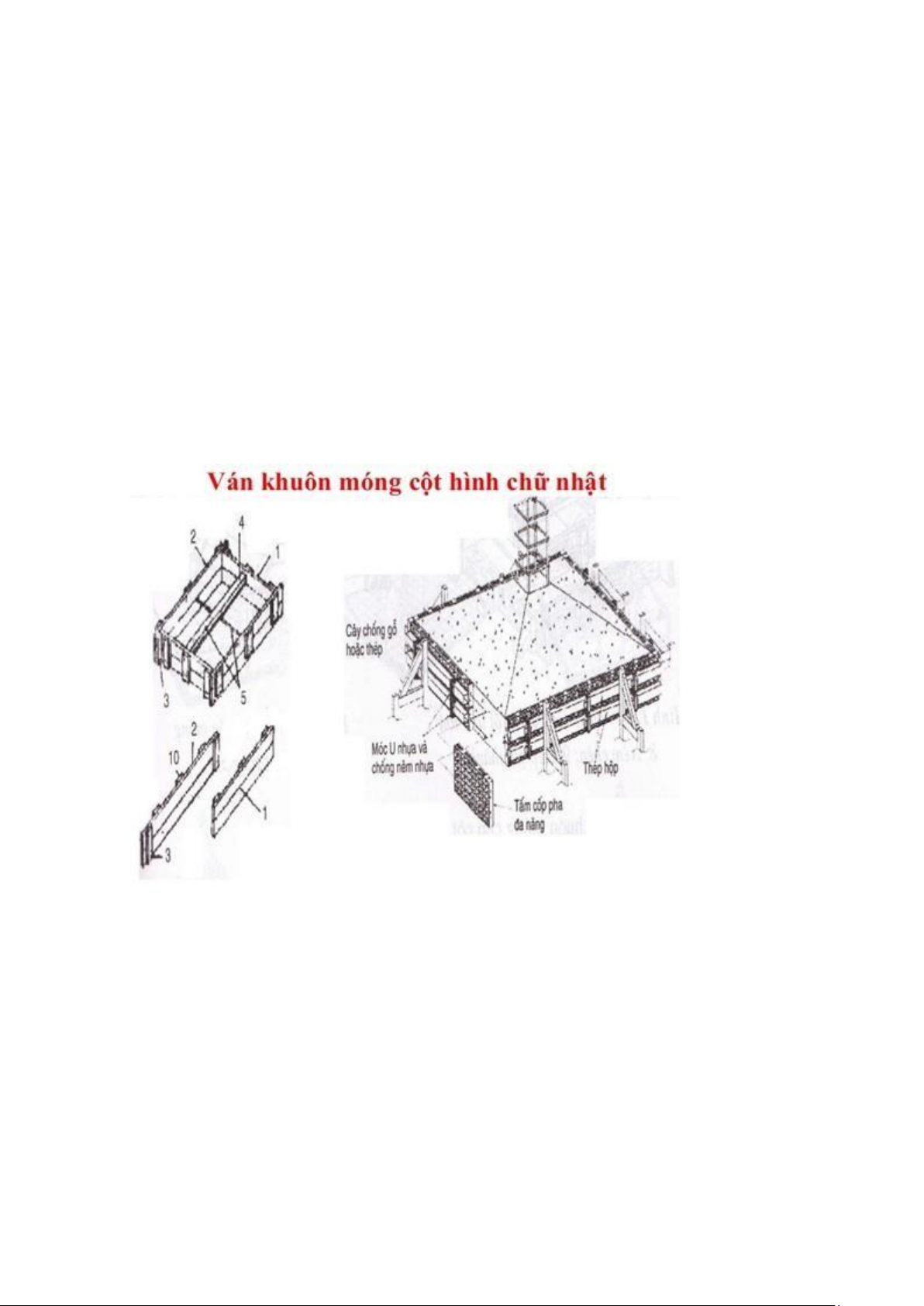

Hình ảnh 6: Quy trình thi công móng ơn- Công tác cốp pha móng ơn
5: Biện pháp thi công móng ơn- Công tác bê tông.
Giai oạn tiếp theo trong cách thi công móng ơn là ổ bê tông. Đổ bê tông sau khi
hoàn thành công tác cốt thép và công tác cốp pha. Bê tông thi công móng phải
được trđộn nghiêm túc, đúng quy phạm. Rửa á, sỏi và sàng cát cho đúng cỡ hạt
nhằm loại bỏ ất rác có trong cát làm kết cấu bê tông được tốt hơn. Lưới thép
móng phải được ặt theo đúng phương do bản vẽ cốt thép móng quy định tránh
trường hợp thợ ặt theo kinh nghiệm. Nên nhớ là kết cấu mỗi công trình mđột
khác, nếu bạn coi thường có thể dẫn ến tình trạng ặt sai phương chịu lực của
thép, giảm tác dụng của cả hệ kết cấu. lOMoAR cPSD| 58797173
Mặt cắt của bê tông có dạng hình thang, mái dốc nhỏ, không cần phải ghép cốp
pha mặt trên mà chỉ cần ghép bốn bên thành. Có thể dùng ầm bàn kết hợp với
bàn xoa ể thi công Trđộn bê tông tương ối khô vì ầm dễ bị chảy. Nên dùng cữ gỗ
óng theo hình dạng của móng ể kiểm tra. Đổ bê tông móng theo nguyên tắc ổ ở
vị trí xa trước, phía gần sau. Nên bắc sàn công tác ngang qua hố móng ể không
ứng trực tiếp trên thành cốp pha hoặc cốt phép gây sai lạc vị trí.
Chú ý không ể hố móng ngập nước trong lúc ổ bê tông móng. Nhiều đội thợ ổ
bê tông trđộn khô xuống hố móng ngập nước. Đó là mđột biện pháp thi công hết
sức ẩu, làm bê tông kém phẩm chất vì xi măng không được ngập nước, trương
nở và trđộn ầu, làm tính liên kết của vữa xi măng sút giảm nghiêm trọng, ặc biệt
là phần móng lại cần mác bê tông cao. Cần yêu cầu thợ thi công rút hết nước hố
móng và ổ bê tông ã trđộn nước xuống hố móng theo đúng quy phạm.

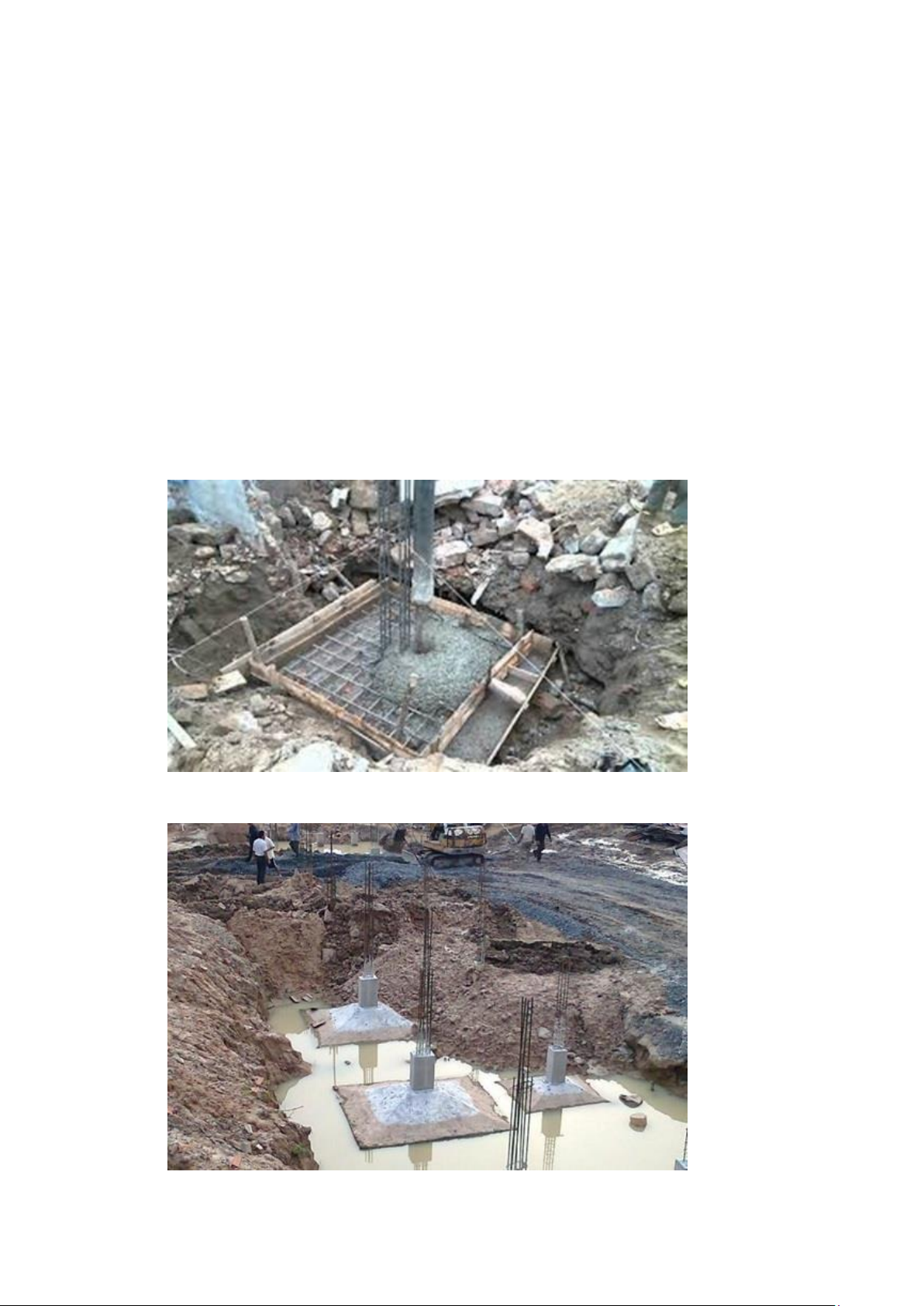

Hình ảnh 7: Quy trình thi công móng ơn- Đổ bê tông vào hố móng lOMoAR cPSD| 58797173
Hình 7: Phương án thi công móng ơn- Móng ơn sau khi hoàn thành.
Thực hiện ầy ủ các bước trong quy trình thi công móng ơn trên, chđúng tôi hy
vọng, chủ nhà sẽ có thể tự thi công hoặc nắm được việc giám sát công trình của
