1. CHUẨN BỊ NGUY˚N VẬT LIỆU
- Board ồng, hóa chất rửa mạch (FeCl3), X ph ng, Nhựa thông, Xăng thơm.
- B n ủi, Máy in laser, Giấy in.
- CÆc dụng cụ phụ: thau, chậu rửa…
B n ủi chọn loại thường, ừng có phun nước g nhØ.
MÆy in phải l loại in Laser (máy in phun không làm ược). Máy phải cn ủ
mực. Chọn chế ộ in full (không chơi in tiết kiệm mực). Bản in phải ậm nØt, kh ng bị rỗ hoặc lem.
Giấy in chọn loại bề mặt cng b ng c ng tốt. Có thể mua giấy ề can, gỡ bỏ lớp
ề can màu i, cn lại phần giấy bóng bên dưới em cắt thnh cỡ A4 m døng. Khi
in, nhớ in vo mặt giấy bóng nhé.
2. THIẾT KẾ V IN MẠCH IN RA GIẤY
- Døng Orcad, Eagle hay phần mềm no khÆc cũng ược ể thiết kế mạch in.

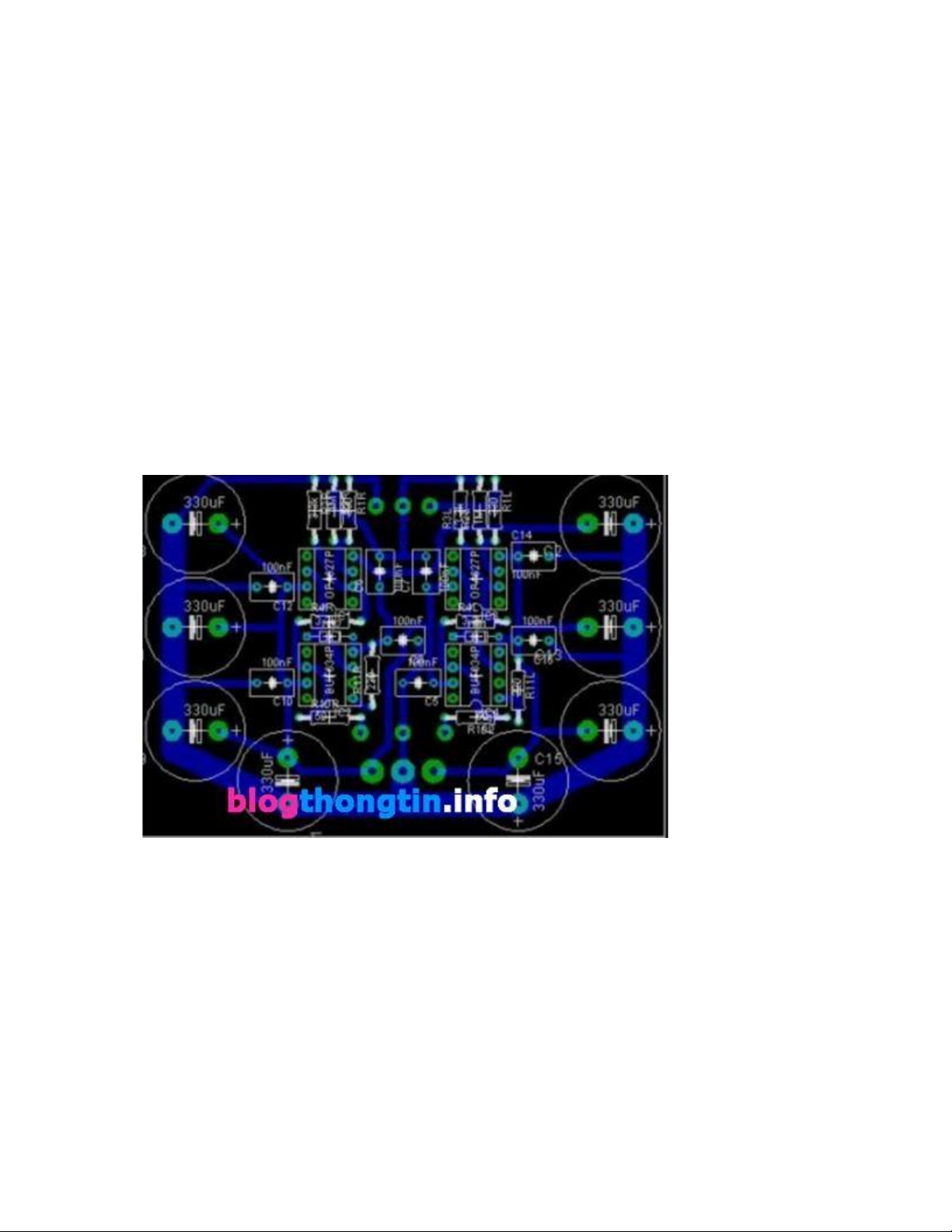

Giả sử ược mạch in thế ny:

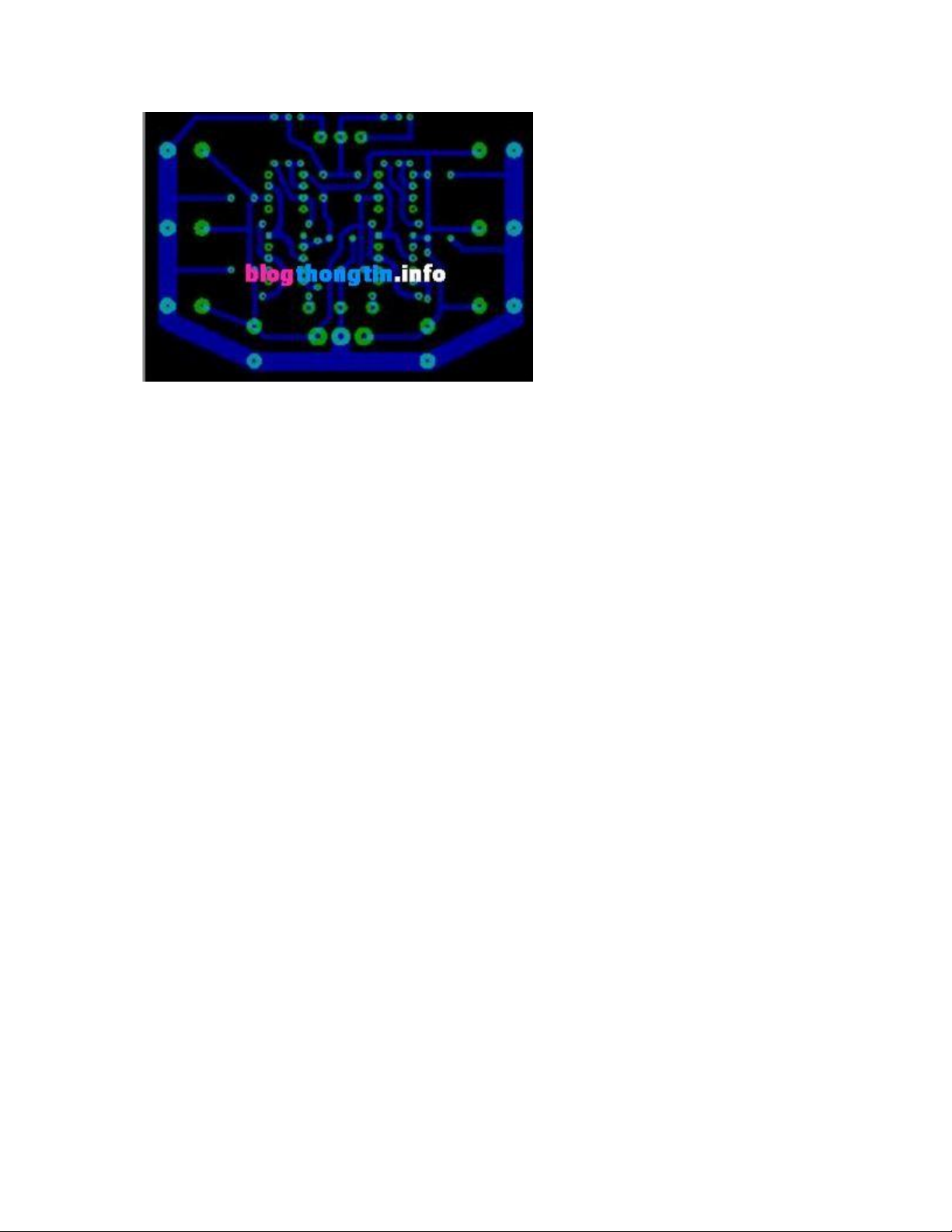

Tắt phần linh kiện v cÆc thứ không cần thiết, chỉ chừa lại ường mạch v ch n linh kiện. lOMoAR cPSD| 23136115
In mạch trŒn ra giấy theo tỉ lệ 1:1. 3. ỦI MẠCH
- Cắt phần mạch in trŒn giấy cho sát kích thước cần lm.
- Cắt một tấm board ồng bằng với kích thước trŒn.
- p phần giấy phía mực Ł lŒn mặt ồng. Lm sao cho vừa vặn, ừng ch qua ch lại nhé
Để cả hai lŒn một tấm gỗ phẳng hay vật g khÆc ể làm ế (miễn l chịu nhiệt tốt).
- B n ủi ể mức cao nhất (Nhớ cắm iện) - Chờ ít giây cho bn ủi nóng lŒn.
- Đặt bn ủi Ł lŒn lớp giấy v tấm ồng ban nªy. Đè mạnh v cố ịnh tại chỗ
trong khoảng 30 giây cho lớp keo trong mực in chảy ra v bÆm d nh v o mặt ồng.
- Miết bn ủi ều trŒn diện tích board ể ảm bảo tất cả mực in ều bị nóng chảy.
Thời gian cn tøy v o k ch thước board, ộ nóng v lực miết. Cứ lm
thử vi lần là rút ra ược kinh nghiệm ngay - Để
board chỗ thoáng cho nguội i ho n to n.
4. GỠ LỚP GIẤY IN

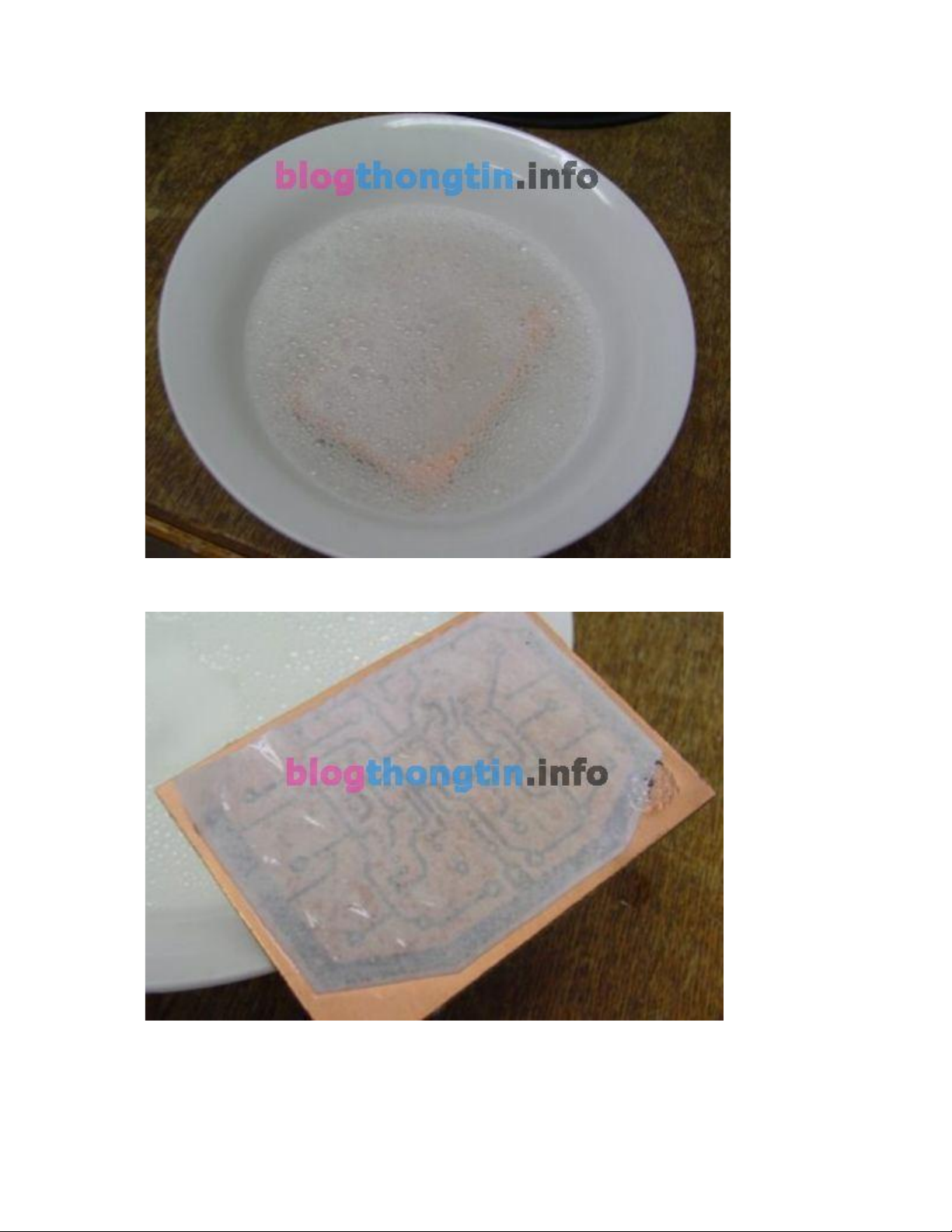

- Pha một chậu x ph ng ủ ể ngâm phủ ton bộ board. lOMoAR cPSD| 23136115
- Bỏ board vo ng m khoảng 20 phút.
- Lấy board ra. Lœc n y lớp giấy sẽ bị phân hủy v tr c ra. lOMoAR cPSD| 23136115

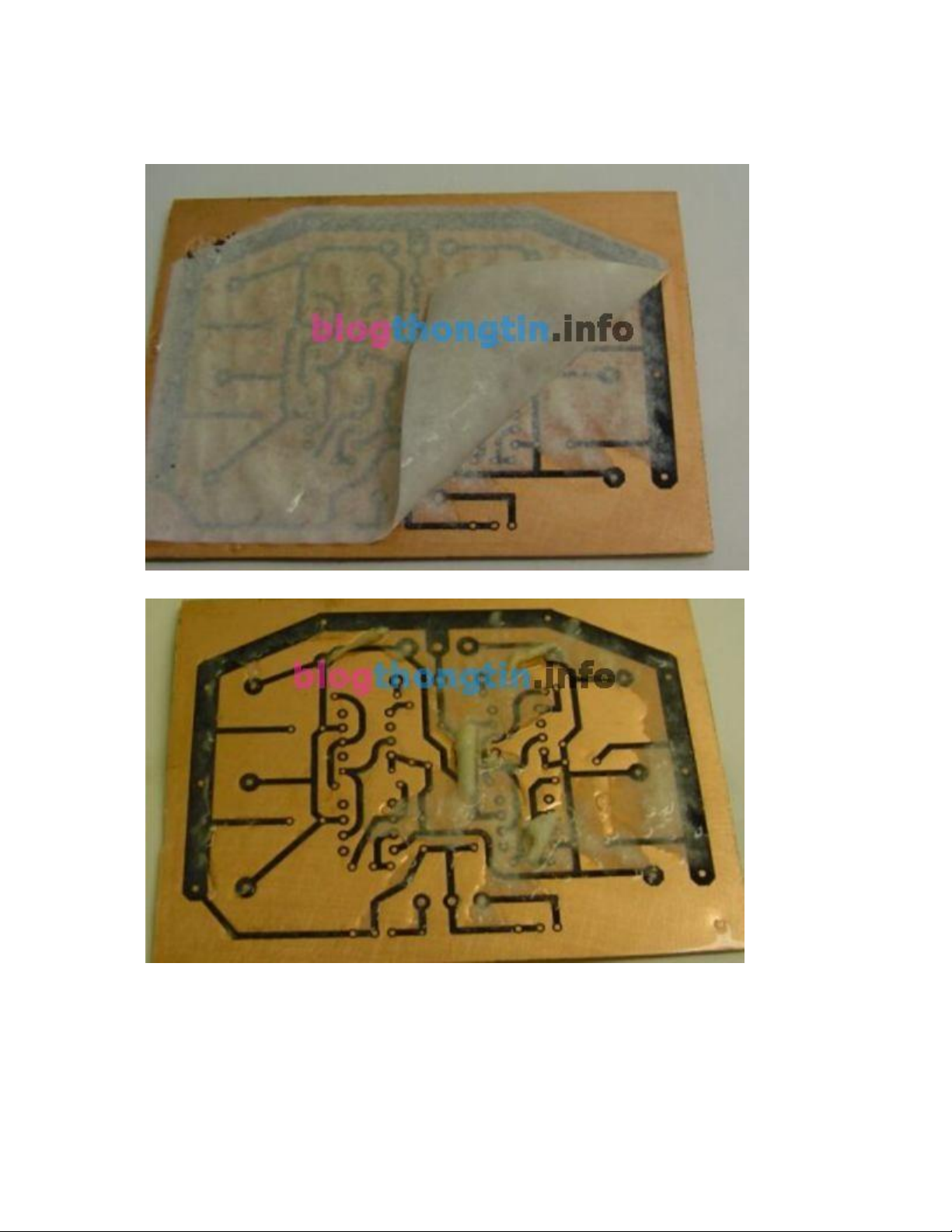

Døng tay vừa ch vừa gỡ nhẹ lớp giấy ra. Nhớ là không ược lm trầy các ường mực.
- Nếu cn một ít giấy bám vo board th døng tay kỳ nhẹ cho sạch hết.

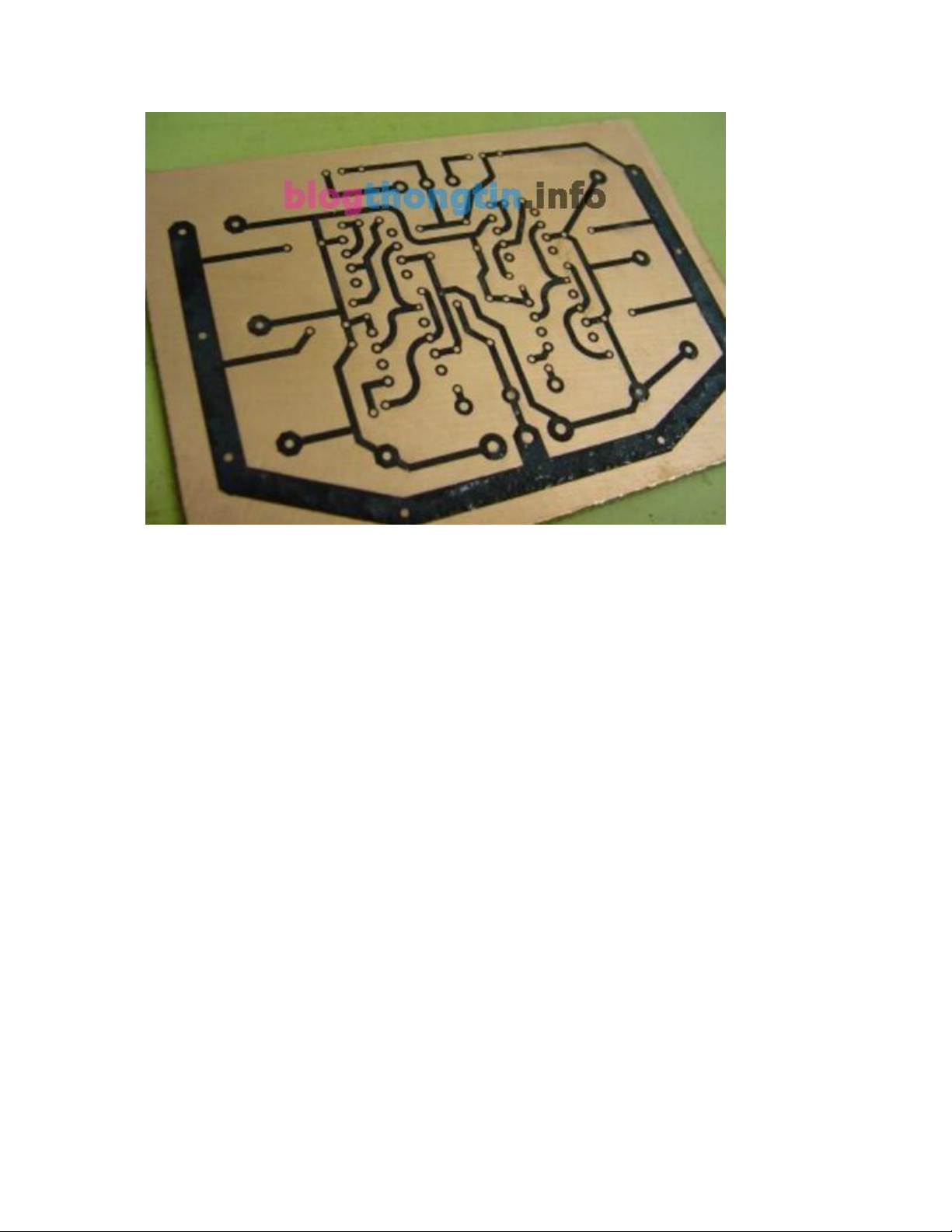

- Khi n o board sạch ẹp thế này là ược nŁ: lOMoAR cPSD| 23136115
CẢI TIẾN: C thể thay bước ngâm x ph ng bằng ngâm trong dung dịch xút
ăn da. Nhớ l pha loªng vừa vừa, ủ phân hủy giấy m kh ng ảnh hưởng ến phần
nhựa của board ồng. Cách ny nếu làm úng th rất hiệu quả v xœt ph n hủy
giấy rất mạnh m kh ng ảnh hưởng ến mực in laser. Qua thực tế mnh thấy
dường như xút cn l m lớp mực in rắn chắc hơn (cái này cần kiểm chứng kỹ lại).
5. RỬA MẠCH IN TRONG FeCl3
- Pha FeCl3 v o một chậu nước. Pha nhiều ít tùy theo kích thước board, sao
cho bao phủ ton bộ phần mặt ồng là ược.
- Ng m tấm ồng vo dung dịch trŒn. NŒn lắc nhẹ nhẹ board trong khi ngâm
ể quá trnh ăn mn mau hơn.

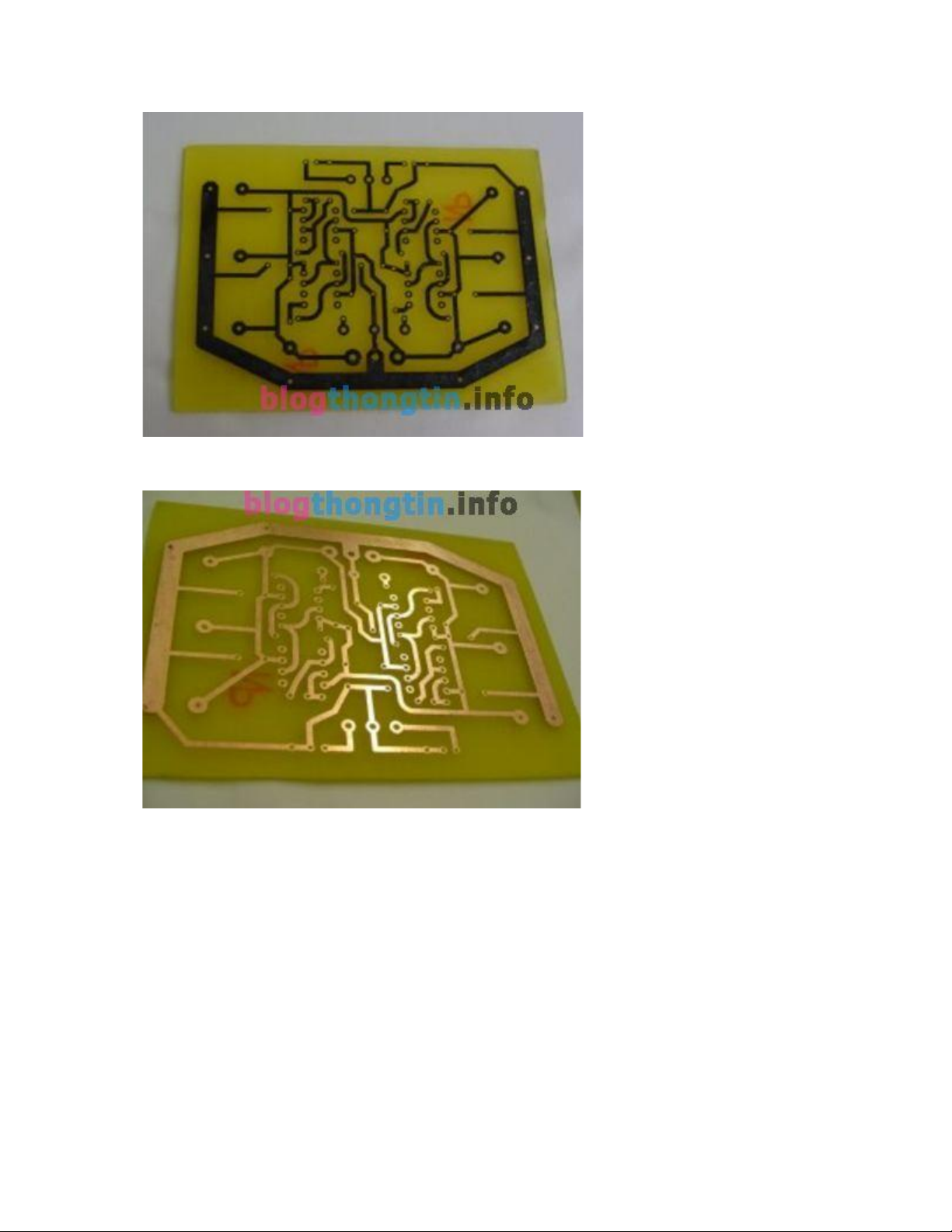

- Khi n o phần ồng thừa bị ăn mn hết th lấy ra rửa sạch bằng nước lOMoAR cPSD| 23136115
Døng miếng cước (ch xoang nồi ấy) ể lm sạch lớp mực in i. Nếu ẹp thế n y l ok 6. HO N TH NH
- Khoan cÆc lỗ chân linh kiện.
- Pha dung dịch bảo vệ: nhựa thông ha tan trong xăng.
- Døng chổi quét dung dịch nhựa thông lŒn mặt ồng.
- Đem phơi cho ến khi bế mặt khô hon to n.
