Hướng dẫn sử dụng biến tần DanFoss

HƢỚNG DẪN SỬ DỤNG BIẾN TẦN DANFOSS
manual user to setup for Danfoss inverter
1. CÀI ĐẶT BIẾN TẦN NHẬN THIẾT BỊ (BƠM) Setup Inverter to recognize intrument ( Pupm )
Yêu cầu: Bơm và Biến tần đã đƣợc nối với nhau chính xác Connect Pump - inverter -
Chuyển sang chạy Hand on bằng cách nhấn nút Hand on trên Biến tần Run Hand-on as bult Hand-on on inverter -
Nhấn nút lên ở Biến tần cho có thông số và kiểm tra xem chiều hoạt động của Bơm. Nếu bơm
Up in the Inverter for frequence and Checks dirirecton inverse for Pump. But Pupm don't run - Checks terminer in Pump or Inverter
không hoạt động là đấu sai tín hiệu ở Biến tần hoặc Bơm
Bƣớc 1: Cài đặt thông số Bơm (Motor - PUMP) cho Biến tần Setting parameter for Inverter - Nhấn nút Main Menu - Chọn 1-** Load/Motor - Chọn 1-2* Motor Data
 1-20 Motor Power (kW): nhập công suất, nguồn điện của Bơm theo kW hoặc
 1-21 Motor Power (HP): nhập công suất, nguồn điện của Bơm theo HP
 1-22 Motor Voltage (V): nhập điện áp của Bơm (380,400,220,110…)
 1-23 Motor Frequency (Hz): nhập tần số của Bơm (thường là 50Hz)
 1-24 Motor Current (A): nhập dòng định mức của Bơm
 1-25 Motor Nominal Speed (RPM): nhập tốc độ động cơ Bơm, số vòng quay mỗi phút (Round Per Minute) Motor 3 Phase Motor Power (P2) mht Motor Nominal Speed Motor Frequency Motor Current (Front)  Motor Voltage
 1-28 Motor Rotation Check:
 On: bật chức năng kiểm tra vòng quay của Bơm, nếu sai vòng quay thì dừng Bơm và
báo lỗi. Vòng quay mặc định là theo chiều kim đồng hồ và ngược lại là ngược chiều kim đồng hồ
 Off: tắt chức năng kiểm tra vòng quay của Bơm - 1 -
 1-29 Automatic Motor Adaptation (AMA): cho Biến tần chạy chế độ tự động tìm và nhận
thông số của Bơm, nhưng chỉ được một số thông số chính nhằm mục đích cho Biến tần điều
khiển Bơm được tốt hơn - Chú ý:

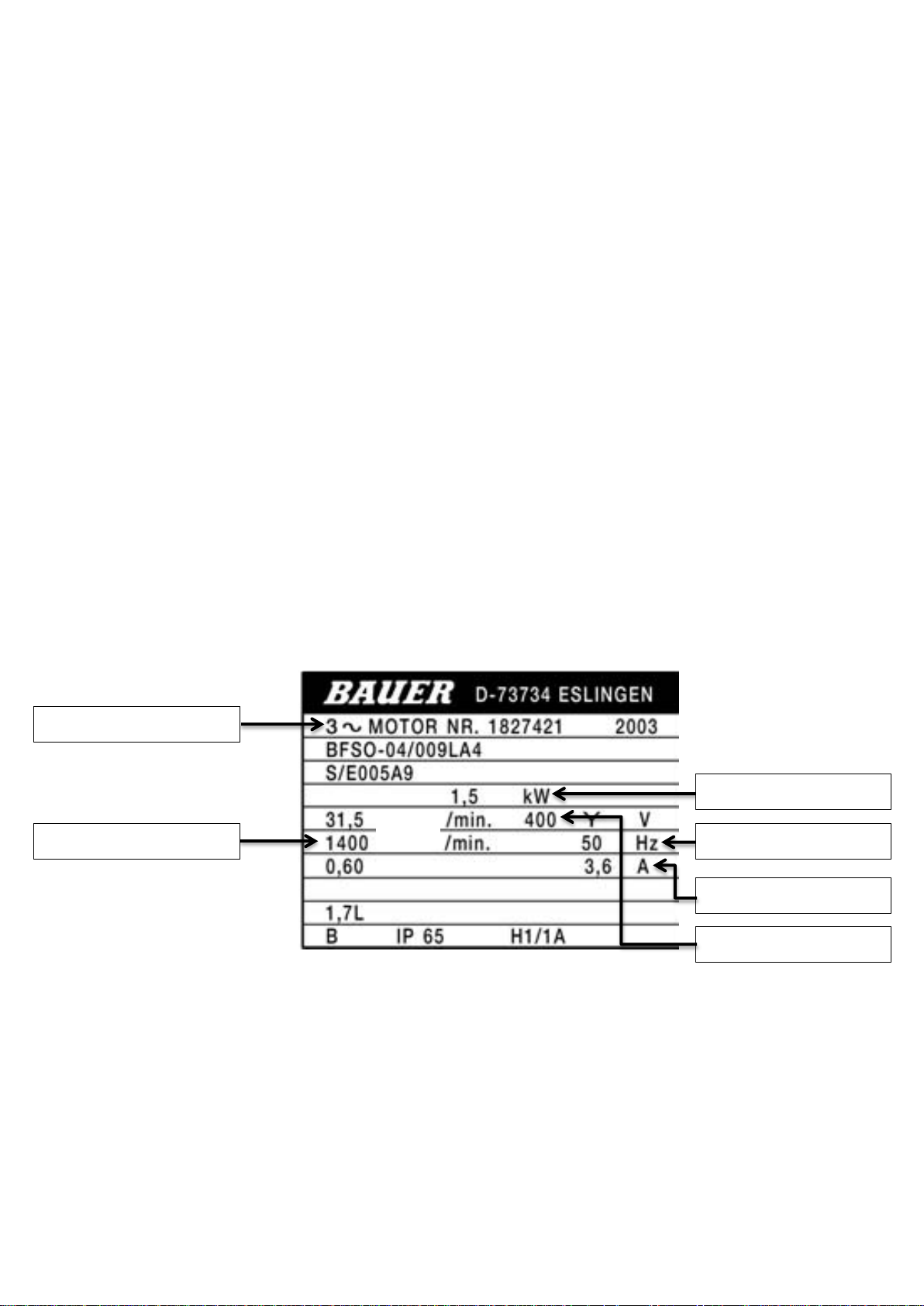

 Các thông số của Bơm cần đưa vào Biến tần được xem ở nhãn trên thân bơm
 Để đổi chiều quay của Bơm ở mục 1-28 Motor Rotation Check ta đổi 2 trong 3 dây đấu vào
phía dưới của Biến tần ở 3 chân U|V|W
 Nguồn cấp cho Biến tần nằm ở 3 chân đấu vào phía dưới Biến tần, trong đó còn 1 chân là
dây tiếp địa (nối đất) – Dây nối đất ký hiệu là E hoặc PE
 Điện chiếu sáng là điện 220V
 Điện cho PLC là điện 110V
 Điện cho động cơ thường là 380-400V
 Mạng điện 1 pha có 1 dây nóng và 1 dây nguội (220V)
 Mạng điện 3 pha có 3 dây nóng, có 2 cách mắc điện 3 pha
 Nối sao: 3 dây pha và 1 dây trung tính
 Nối tam giác: chỉ có 3 dây pha
 Dòng điện có dòng điện 1 chiều và dòng điện xoay chiều
 Dòng điện 1 chiều (Direc Currnet - DC): là dòng đệm mà trị số và dòng không thay
đổi theo thời gian, được tạo ra từ Pin, Accu hay được nắn lại từ dòng điện xoay chiều AC
 Dòng điện xoay chiều (Anternating Current – AC): là loại thay đổi cả chỉ số và chiều
một số lần nhất định trong 1 giây
Bƣớc 2: Chạy Automatic Motor Adaptation (AMA) để nhận các thông số Motor tự động - Nhấn nút Main Menu - Chọn 1-** Load/Motor - Chọn 1-2* Motor Data
 1-29 Automatic Motor Adaptation (AMA): cho Biến tần chạy chế độ tự động tìm và nhận
thông số của Bơm, nhưng chỉ được một số thông số chính nhằm mục đích cho Biến tần điều
khiển Bơm được tốt hơn
 On: bật tự động nhận thông số Bơm
 Off: mặc định, không tự động nhận thông số Bơm  Chọn On
 Quay trở lại màn hình trước bằng nút Back, thoát khỏi vùng thiết lập giá trị mới bằng nút Cancel - 2 -  Nhấn nút Hand on  Chọn OK bằng nút OK
 Biến tần báo Finish là được
 Kiểm tra lại xem AMA đã chuyển lại thành Off chưa
Bƣớc 3: Cấu hình thông số tham chiếu (Reference - Ref) - Nhấn nút Main Menu - Chọn 3-** Reference/Ramps - Chọn 3-0* Reference Limits
 3-02 Minium Reference: giá trị nhỏ nhất của Bơm hoạt động (0.00 Hz)
 3-03 Maximum Reference: giá trị lớn nhất của Bơm hoạt động (50.0 Hz). Theo Frequence của Bơm
 3-04 Reference Function: chức năng tham chiếu. Thường sử dụng SUM để tính tổng tham
chiếu của chân Analog Input 53, Analog Input 54, Analog Input 55 ở phần Reference 1/2/3
Source mục 3-1*. Nhằm mục đích so sánh kết quả tổng 3 tham chiếu với hoạt động thực của
Bơm để điều chỉnh cho phù hợp - Chọn 3-1* References
 3-15 Reference 1 Source: chọn nơi nhận tín hiệu điều khiển PID tham chiếu từ PLC xuống
Biến tần để điều khiển Bơm. Thông thường chọn chân Analog Input 54
 3-16 Reference 2 Source: thường để trống vì không sử dụng chân điều khiển hoặc Feedback từ PLC, Bơm
 3-17 Reference 3 Source: thường để trống vì không sử dụng chân điều khiển hoặc Feedback từ PLC, Bơm - Chú ý:
 Analog Input 53 là chân A IN – S201
 Analog Input 54 là chân A IN – S202
 Analog Input 55 là chân COM A IN
 3 chân 53/54/55 có điện đầu vào là 0-10Vdc hoặc 0/4-20mA. Có thể điều chỉnh bằng nút gạt
ở phía sau nắp của Biến tần với 2 giá trị  On: 0-20mA  Off: 0-10V
 Chuyển đổi S201, S202 và S801:
 S201: là Analog Input 53. Giá trị mặc định là OFF (Voltage Input)
 S202: là Analog Input 54. Giá trị mặc định là OFF (Voltage Input) - 3 -
 S801: là BUS Terminater dùng để ngắt kết nối đến RS-485 thông qua chân 68,69.
Giá trị mặc định là OFF (Open – cho phép sử dụng RS-485). ON là không cho phép
 Biến tần có 2 Relay là Relay1 và Relay2 sử dụng dòng điện 240Vac, 2A
 Relay1 có 3 chân là 1,2,3. Nằm phía trong
 Relay2 có 3 chân là 4,5,6. Nằm phía ngoài
Bƣớc 4: Thiết lập giới hạn hoạt động, cảnh báo cho Bơm (Motor) - Nhấn nút Main Menu - Chọn 4-** Limits/Warnings - Chọn 4-1* Motor Limits
 4.10 Motor Speed Direction: giới hạn chiều quay của Bơm (Motor). Nên để mặc định là cho
phép hoạt động 2 chiều (Both)
 4-11 Motor Speed Low Limit (RPM): giới hạn tốc độ thấp của Bơm theo vòng quay
 4-12 Motor Speed Low Limit (Hz): giới hạn tốc độ thấp của Bơm theo Hz. Lấy giá trị mặc định là 0.00 Hz
 4-13 Motor Speed High Limit (RPM): giới hạn tốc độ cao của Bơm theo vòng quay
 4-14 Motor Speed High Limit (Hz): giới hạn tốc độ cao của Bơm theo Hz. Lấy giá trị là
50.0Hz – Giá trị hoạt động tối đa của Bơm
 4-19 Max Output Frequency: tần số đầu ra tối đa của Bơm. Lấy giá trị là 50.0Hz – Giá trị
hoạt động với tần số tối đa của Bơm - Chọn 4-5* Adj.Warnings
 4-50 Warning Current Low: dòng định mức (A) thấp nhất của Bơm vượt qua số này thì sẽ
cảnh báo. Để nguyên giá trị mặc định
 4-51 Warning Current High: dòng định mức (A) cao nhất của Bơm vượt qua số này thì sẽ
cảnh báo. Để giá trị cao hơn giá trị Motor Current của Bơm +2A
Bƣớc 5: Cấu hình chân, cổng nhận giá trị đầu vào/ra (Digital Inputs) - Nhấn nút Main Menu - Chọn 5-** Digital In / Out - Chọn 5-1* Digital Inputs
 5-10 Terminal 18 Digital Input: thông số đầu vào chân 18 của thiết bị đầu cuối. Chạy giá trị là bắt đầu (Start - 8)
 5-12 Terminal 27 Digital Input: thông số đầu vào chân 18 của thiết bị đầu cuối. Chạy giá trị
là Coast Inverse – 2. Giá trị mặc định của Biến tần, một kết nối tới +24V là cần thiết để khởi động
Bƣớc 6: Cấu hình xuất tín hiệu từ Relay đƣa về PLC - Nhấn nút Main Menu - 4 - - Chọn 5-** Digital In / Out - Chọn 5-4* Relays  Relay1:
 5-40 Function Relay: chức năng của Relay. Giá trị mặc định Running
 5-41 On Delay, Relay: thời gian bật chuyển thông tin về PLC. 0,01s
 5-42 Off Delay, Relay: thời gian tắt chuyển thông tin về PLC. 0,01s  Relay2:
 5-40 Function Relay: chức năng của Relay. Giá trị mặc định Running
 5-41 On Delay, Relay: thời gian bật chuyển thông tin về PLC. Giá trị mặc định là 0,01s
 5-42 Off Delay, Relay: thời gian tắt chuyển thông tin về PLC. Giá trị mặc định là 0,01s
Bƣớc 7: Cấu hình chân, cổng nhận giá trị đầu vào/ra (Analog Input) - Nhấn nút Main Menu - Chọn 6-** Analog In / Out - Chọn 6-2* Analog Input 54
 6-22 Terminal 54 Low Current: giá trị đầu vào 54 nhận giá trị thấp từ PLC là 4mA
 6-23 Terminal 54 High Current: giá trị đầu vào 54 nhận giá trị cao từ PLC là 20mA
2. THAY ĐỔI KIỂU HIỂN THỊ MÀN HÌNH STATUS
2.1. Kiểu hiển thị màn hình Status thông thƣờng - Nhấn nút Main Menu - Chọn 0-** Operation/Display - Chọn 0-2* LCP Display
 0-20 Display line 1.1 small: giá trị nằm bên trái ngoài cùng phía trên của màn hình. Giá trị
thông thường là [1602] Reference [%], đơn vị là %
 0-21 Display line 1.2 small: giá trị nằm ở giữa phía trên của màn hình. Giá trị thông thường
là [1614] Motor Current, đơn vị là A
 0-22 Display line 1.3 small: giá trị nằm bên phải ngoài cùng phía trên của màn hình. Giá trị
thông thường là [1610] Power [kW], đơn vị là kW
 0-23 Display line 2 large: giá trị nằm ở giữa dòng thứ 2 của màn hình. Giá trị thông thường
là [1613] Frequency, đơn vị là Hz
 0-24 Display line 3 large: giá trị nằm ở giữa dòng thứ 3 của màn hình. Giá trị thông thường
là [1502] Kwh counter, đơn vị là Kwh - 5 -
2.2. Kiểu hiển thị màn hình chạy Cascade - Nhấn nút Main Menu - Chọn 0-** Operation/Display - Chọn 0-2* LCP Display
 0-20 Display line 1.1 small: giá trị nằm bên trái ngoài cùng phía trên của màn hình. Giá trị
cần đặt là [1601] Reference [Unit], đơn vị là bar
 0-21 Display line 1.2 small: giá trị nằm ở giữa phía trên của màn hình. Giá trị thông thường
là [1614] Motor Current, đơn vị là A
 0-22 Display line 1.3 small: giá trị nằm bên phải ngoài cùng phía trên của màn hình. Giá trị
cần đặt là [1652] Feedback [Unit], đơn vị là bar
 0-23 Display line 2 large: giá trị nằm ở giữa dòng thứ 2 của màn hình. Giá trị thông thường
là [1613] Frequency, đơn vị là Hz
 0-24 Display line 3 large: giá trị nằm ở giữa dòng thứ 3 của màn hình. Giá trị cần đặt là
[2581] Pump Status, mục đích để hiển thị được số lượng Bơm chạy đồng thời (Cascade) lên
màn hình và theo dõi được Bơm nào đang hoạt động như thế nào
2.3. Cấu hình đơn vị hiển thị ngoài màn hình Status - Nhấn nút Main Menu - Chọn 0-** Operation/Display - Chọn 0-0* Basic Settings
 0-02 Motor Speed Unit: đơn vị đo tốc độ của Bơm. Giá trị mặc định là [1] Hz
 0-05 Local Mode Unit: đơn vị địa phương sử dụn. Giá trị mặc định là [0] As Motor Speed Unit
3. COPY/SAVE THÔNG SỐ TỪ BIẾN TẦN VÀO LCP VÀ CHUYỀN SANG BIẾN TẦN KHÁC - Nhấn nút Main Menu - Chọn 0-** Operation/Display - Chọn 0-5* Copy/Save
 0-50 LCP Copy: Chạy theo hướng dẫn của Biến tần để Copy thông số từ Biến tần vào LCP và ngược lại
4. CẤU HÌNH BIẾN TẦN CHẠY CASCADE 2 VÀ NHIỀU BƠM
Yêu cầu: Biến tần đã đƣợc cấu hình nhận Bơm và các thông số nhƣ mục 1 Bƣớc 1.
Chỉnh Biến tần nhận Bơm chính và bật chức năng chạy Cascade các bơm phụ - Nhấn nút Main Menu - 6 - -
Chọn 25-** Cascade Controller - Chọn 25-0* System Settings
 25-00 Cascade Controller: bật chức năng chạy Cascade cho Biến tần. Giá trị mặc định là [0]
Disable, chuyển sang giá trị [1] Enable
 25-02 Motor Start: chọn chế độ khởi động và điều hành Motor thứ 2, giá trị mặc định [0] Direct on Line
 25-04 Pump cycling: chu kỳ bơm, để giá trị mặc định [0] Disable
 25-05 Fixed lead pump: bơm dẫn cố định, để giá trị mặc định [1] Yes
 25-06 Number of Pumps: số lượng Bơm chạy đồng thời hỗ trợ, giá trị mặc định là 2 – 2
Bơm. Có thể chỉnh số lượng nhiều hơn như 3,4,5 Bƣớc 2.
Cấu hình kịch bản chạy ổn định các Bơm - Nhấn nút Main Menu -
Chọn 25-** Cascade Controller - Chọn 25-4* Staging Settings
 25-40 Ramp Down Delay: thời gian giảm áp xuống của Bơm để dừng hẳn, giá trị mặc định là 10s
 25-41 Ramp Up Delay: thời gian tăng áp của Bơm để khởi động, giá trị cần đặt là 7.0s, giá trị mặc định là 2.0s
 25-42 Staging Threshold: ngưỡng kịch bản hoạt động của Bơm, giá trị cần đặt là 95%, giá
trị mặc định là Expression limit
 25-43 Staging Threshold: ngưỡng kịch bản hoạt động dừng của Bơm, giá trị cần đặt là 20%,
giá trị mặc định là Expression limit
 25-45 Staging Speed (Hz): tốc độ hoạt động kịch bản Bơm, giá trị cần đặt là 47.5 Hz – Bằng
giá trị tối đa của Bơm +2.5 Hz, giá trị mặc định là 0.0 Hz
 25-47 De-Staging Speed (Hz): tốc độ hoạt động kịch bản Bơm giảm, giá trị cần đặt là 10.0
Hz, giá trị mặc định là 0.0 Hz Bƣớc 3.
Chỉnh trạng thái của Bơm - Nhấn nút Main Menu -
Chọn 25-** Cascade Controller - Chọn 25-8* Status
 25-80 Cascade Status: trạng thái của bơm chạy Cascade, giá trị cần đặt là Running, giá trị mặc định là N/A
 25-81 Pump Status: trạng thái của các bơm, giá trị cần đặt là 1:D 2:0, giá trị mặc định là N/A - 7 -
 25-82 Lead Pump: bơm điều khiển qua Biến tần, giá trị cần đặt là Bơm 1 hoạt động qua Biến tần
 25-83 Relay Status: trạng thái của Relay, giá trị cần đặt là Off, giá trị mặc định là N/A - 8 -
