lOMoARcPSD| 58794847
Mã BCD
Số thập
phân
Q3
Q2
Q1
Q0
0
0
0
0
0
1
0
0
0
1
2
0
0
1
0
3
0
0
1
1
4
0
1
0
0
5
0
1
0
1
6
0
1
1
0
7
0
1
1
1
8
1
0
0
0
9
1
0
0
1
VD: mã 1110 không phải là 1 mã BCD
Bài tập 1 : Thiết kế, vận hành, vẽ sơ đồ mạch đếm tăng từ 0-7 hiển thị trên Led 7 thanh sử dụng IC
74LS 192 & 74LS47?
Bài tập 2 : Thiết kế, vận hành, vẽ sơ đồ mạch đếm tăng từ 0-6 hiển thị trên Led 7 thanh sử dụng IC
74LS 192 & 74LS47?
lOMoARcPSD| 58794847
MỘT SỐ HƯỚNG DẪN KHI SỬ DỤNG PHẦN MỀM PROTEUS
1) Cách gọi linh kiện
: Component Mode . - Click vào P hiện lên bảng Pick Devices
Search từ khoá vào phần “Keywords”
+ Điện trở : Resistors 0,6W metalfilm ( vd: search 1k-> Resistors-> 0,6Wmetalfilm) +
Tụ điện : Capacitors - Tụ hoá : High temp radial
Tụ gốm : Multilayer ceramic
VD: Search “10u Capacitors High temp radial
+ Biến trở : VR : Search “ POT-HG ”
+ Transistor : search tên của Tran dùng ; vd: search “BC547”
s + Đèn led : LED ( Chọn LED Active )
+ Led 7 đoạn : 7 SEG Common anode
+Máy biến áp : TRAN-2P2S : Inductor
+ NE 555 ; LM555, 555 : Search NE555
+ Để quay linh kiện : Click chuột phải vào linh kiện và chọn cách quay linh kiện tương ứng
+ Để sửa giá trị của linh kiện : Click đúp vào linh kiện Edit component Sửa Tên và giá tr
+ Để xoá dây : Chọn dây hay phần tử cần xoá Click chuột phải 2 lần Hoặc .
Click chọn dây Ấn Delete trên bàn phím
2) Lấy nguồn
Terminals Mode
+ VCC= Power =
+ GND= Ground =
3) Lấy máy hiện sóng
OSCILLOSCOPE
Chú ý : Chỉnh điện áp DC, chu kỳ, tần số !
4) Lưu bài :
Click chuột phải Tạo 1 Folder ngoài màn hình ( desktop ) ; Tên folder “
Tên sinh viên ” ( Tên folder viết không dấu )
Ở vùng thiết kế : Click vào File Save project as
Đến tap SAVE IN Chọn nơi lưu là folder vừa tạo
File name Ghi tên bài tập lưu ( tên viết không dấu ) Click “Save”
lOMoARcPSD| 58794847
Mô phỏng máy biến áp trong proteus
Trong thực tế có rất nhiều loại máy biến áp, ta chỉ xét loại MBA hạ áp từ điện áp lưới
220V AC sang 12V AC, hay 5V AC, 3V AC...
Là thiết bị để biến đổi điện áp xoay chiều, cấu tạo bao gồm một cuộn sơ cấp ( đưa điện
áp vào ) và một hay nhiều cuộn thứ cấp (lấy điện áp ra sử dụng)

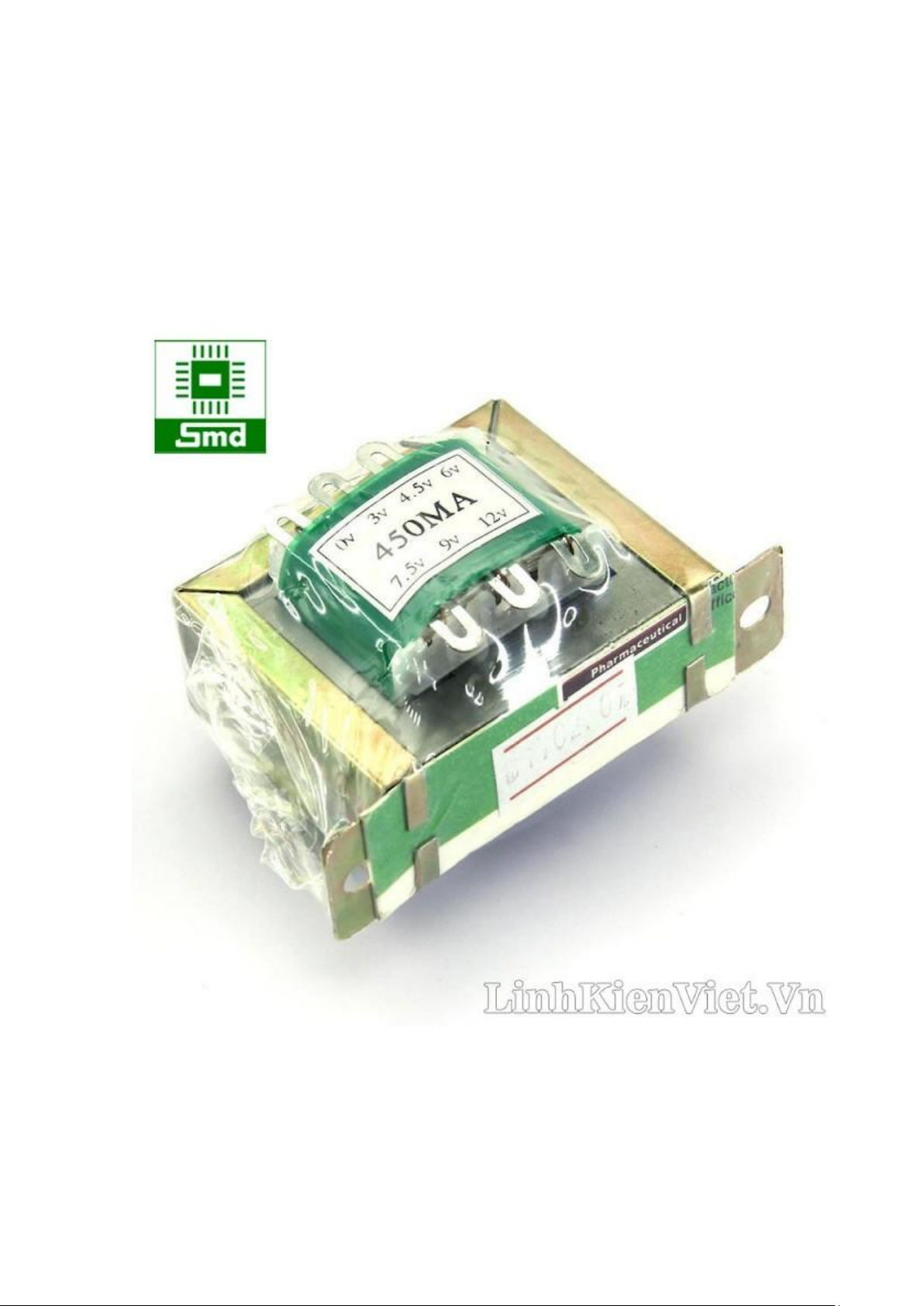

Hình ảnh thực tế,
Thiết kế mạch mô phỏng MBA giảm áp,
+Đầu vào là điện lưới (cuộn sơ cấp)
+Đầu ra tải tiêu thụ (cuộn thứ cấp)

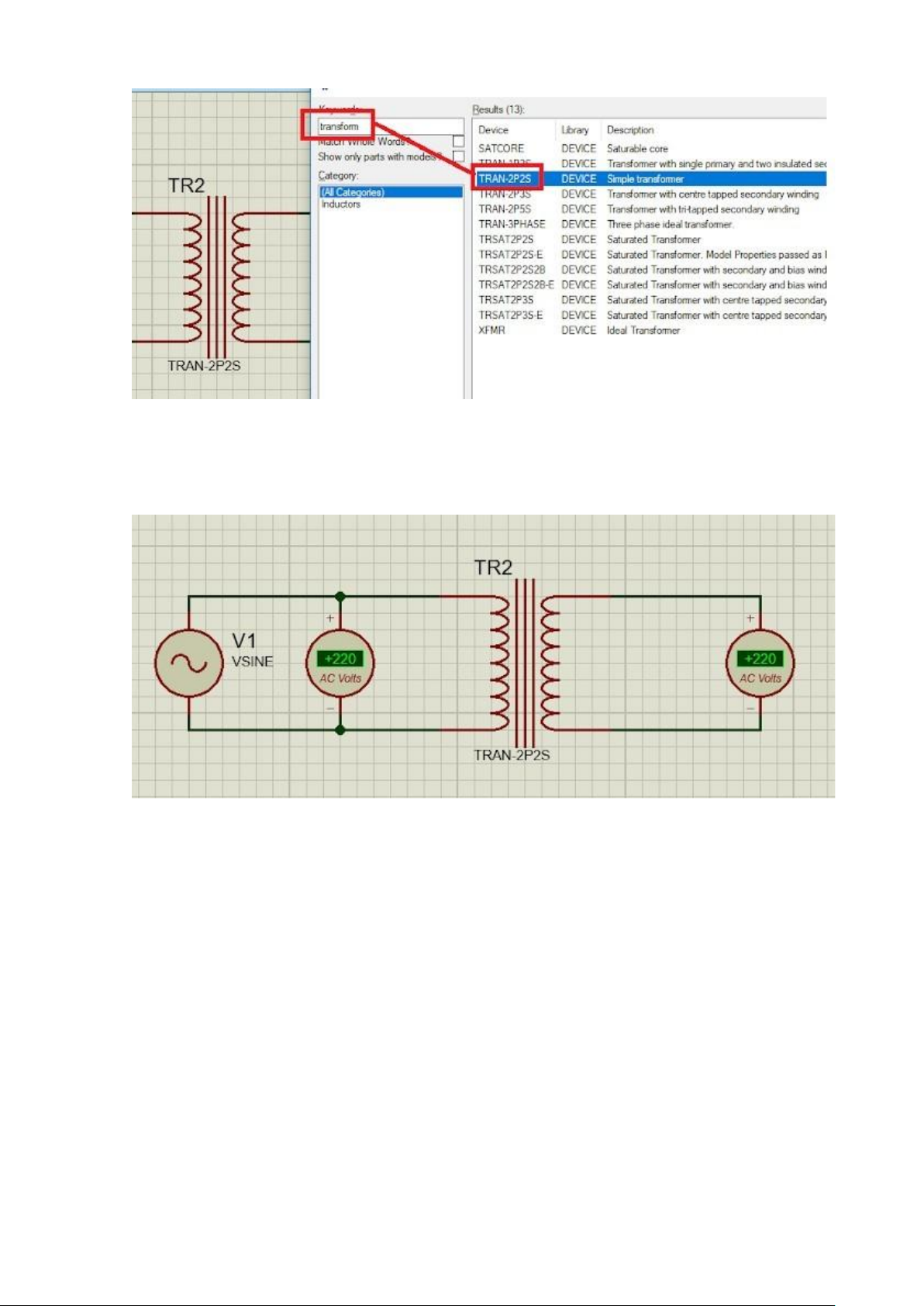

Đầu tiên bạn nhặt 1 MAB trong proteus, gõ từ khóa "transform"
lOMoARcPSD| 58794847
Thiết lập nguồn Vsin=Vac=220v-50hz, ta chạy mô phỏng và đo áp ngõ ra cuộn thứ
cấp vẫn bằng 220v ac, lý do vì ta chưa cấu hình cho MBA.
Công thức tính điện áp ngõ ra cho cuộn thứ cấp, ở đây ta cần ngõ ra 12V ac.
Cài đặt thông số chúng ta phải quan tâm tới công thức sau:
-Primary inductance cảm kháng cuộn sơ cấp ký hiệu là : PI.
-Secondary Inductance cảm kháng cuôn thứ cấp ký hiệu là : SI.
-Vi: điện áp vào -
Vo: điện áp ra.
Công thức tính toán: PI=SI(Vi/Vo)^2
lOMoARcPSD| 58794847

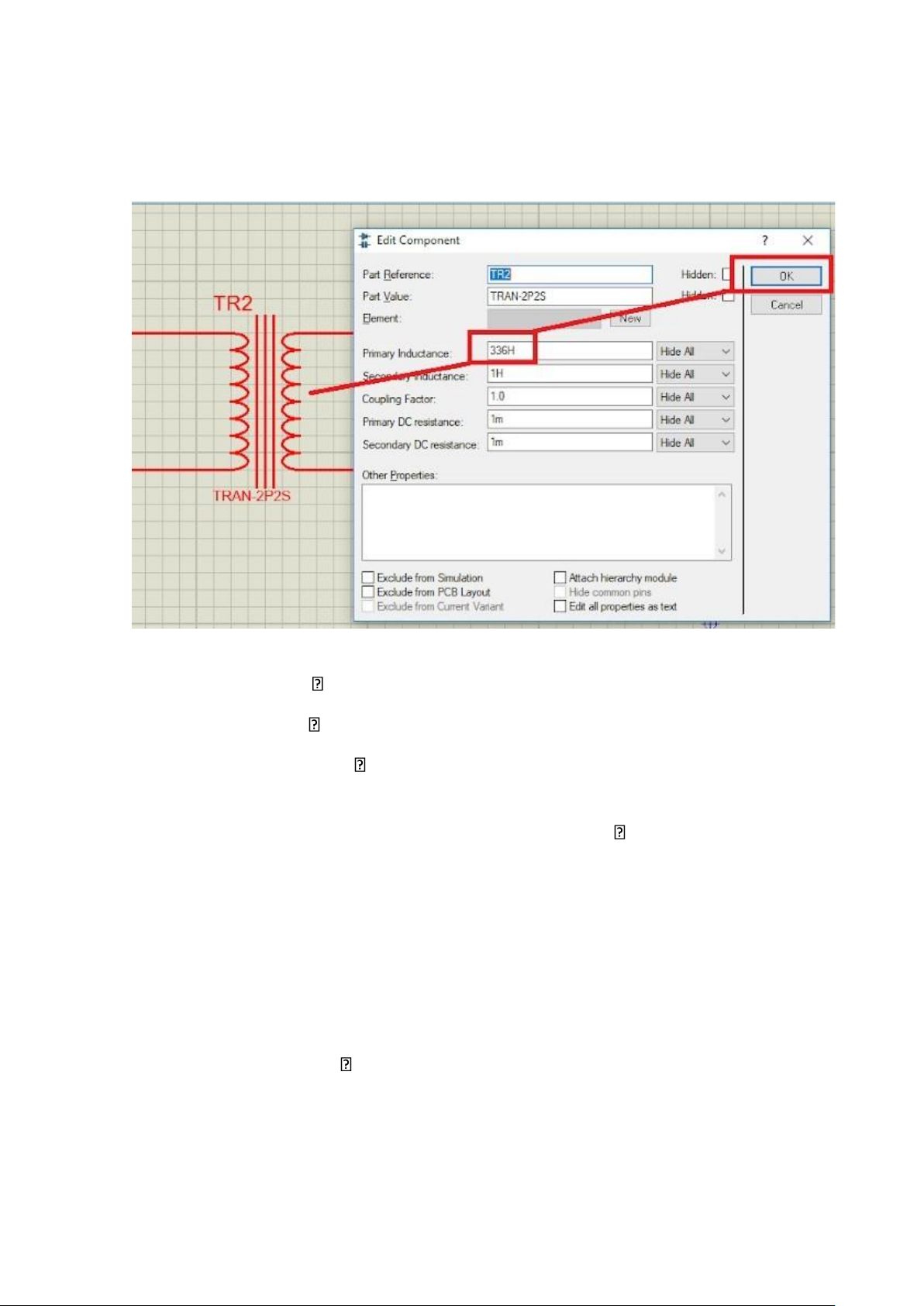

Ví dụ: điện áp vào 220V, qua biến áp hạ áp xuống 12V, ta có công thức.
Chọn: SI=1, –> PI= (220/12)^2= 336 Vậy trong thông số của biến áp trên proteus
chúng ta sẽ phải cài đặt thông số như sau
MỘT SỐ HƯỚNG DẪN KHI SỬ DỤNG ALTIUM 1) Lấy linh kiện
+ Điện trở : RES 1/4W
+ Tụ điện : Cap - CN: tụ gốm
:CP : tụ hoá
+ transistor : NPN ; PNP : tuỳ theo loại transistor sử dụng từ đó chọn sơ đồ chân
tương ứng : vd ECB, EBC, … +NE555, IC555, LM55: LM555
+ đèn LED : search LED
+ đi ốt : seach 1N... VD 1N4007
+ MBA 1 cuộn dây : L2 ( inductor )
+Máy biến áp (bộ biến đổi điện áp ) : BAX
+ Heder 2 : Search HED 2
+ 74HC192, 74LS192 : 74193 hoặc DIP 14 hoặc DIP 16
+ Các cổng logic : Search tên : vd 74LS08, 7404,…
