BÀI THỰC HÀNH SỐ 2
Họ tên sinh viên:...........................................................
I. Mục tiêu
Hiểu biết về các loại cáp
Các bước thực hiện bấm cáp mạng.
II. Nội dung thực hiện
1. Tìm các hình ảnh tương ứng với các mục sau:

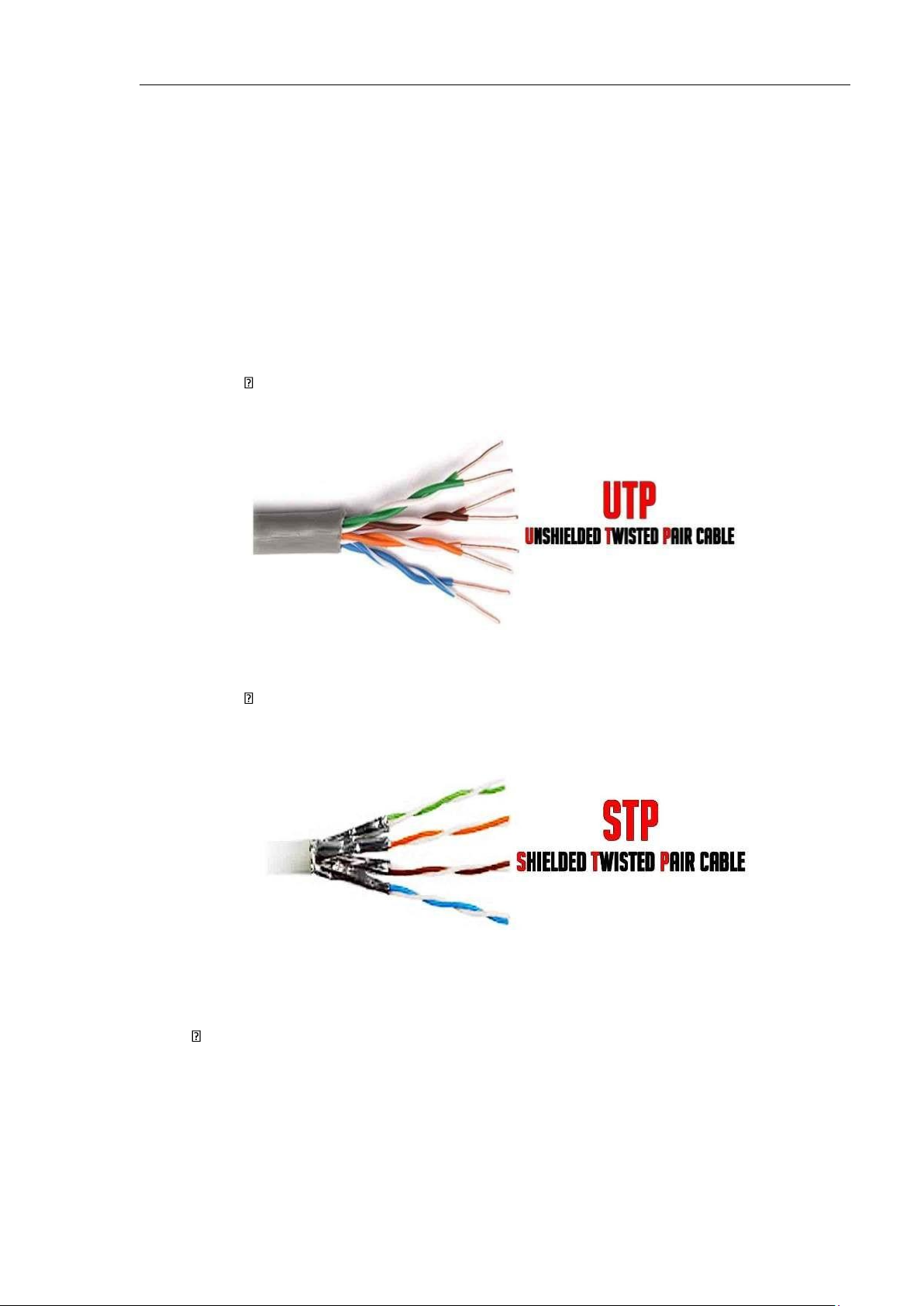

a. Cáp xoắn đôi
UTP (Unshielded Twisted-Pair)
STP (Shielded Twisted-Pair)

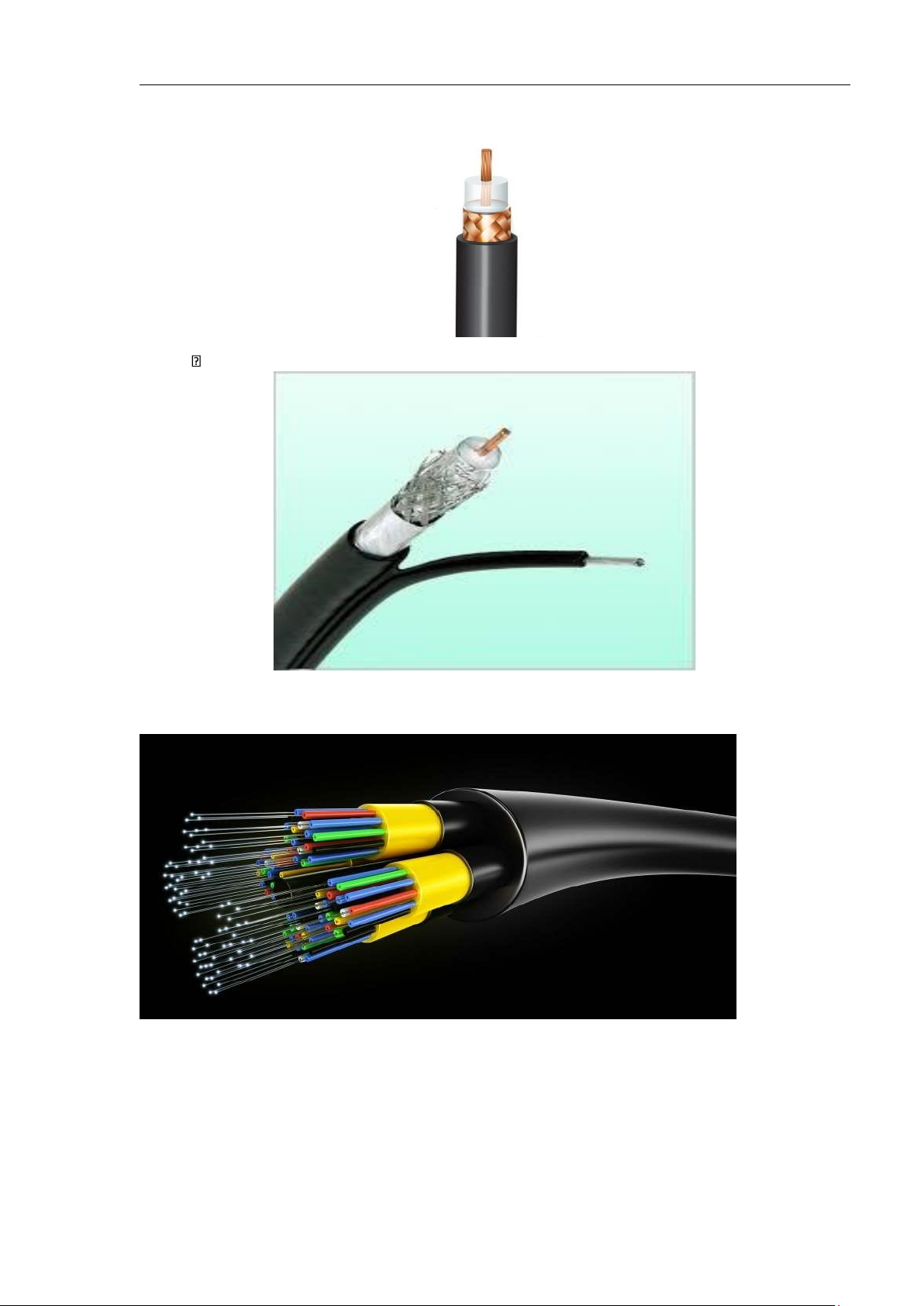

b. Cáp đồng trục
Cáp đồng trục mảnh (Thinnet)
lOMoARcPSD| 23136115
Cáp đồng trục dày (Thicknet)
c. Cáp quang

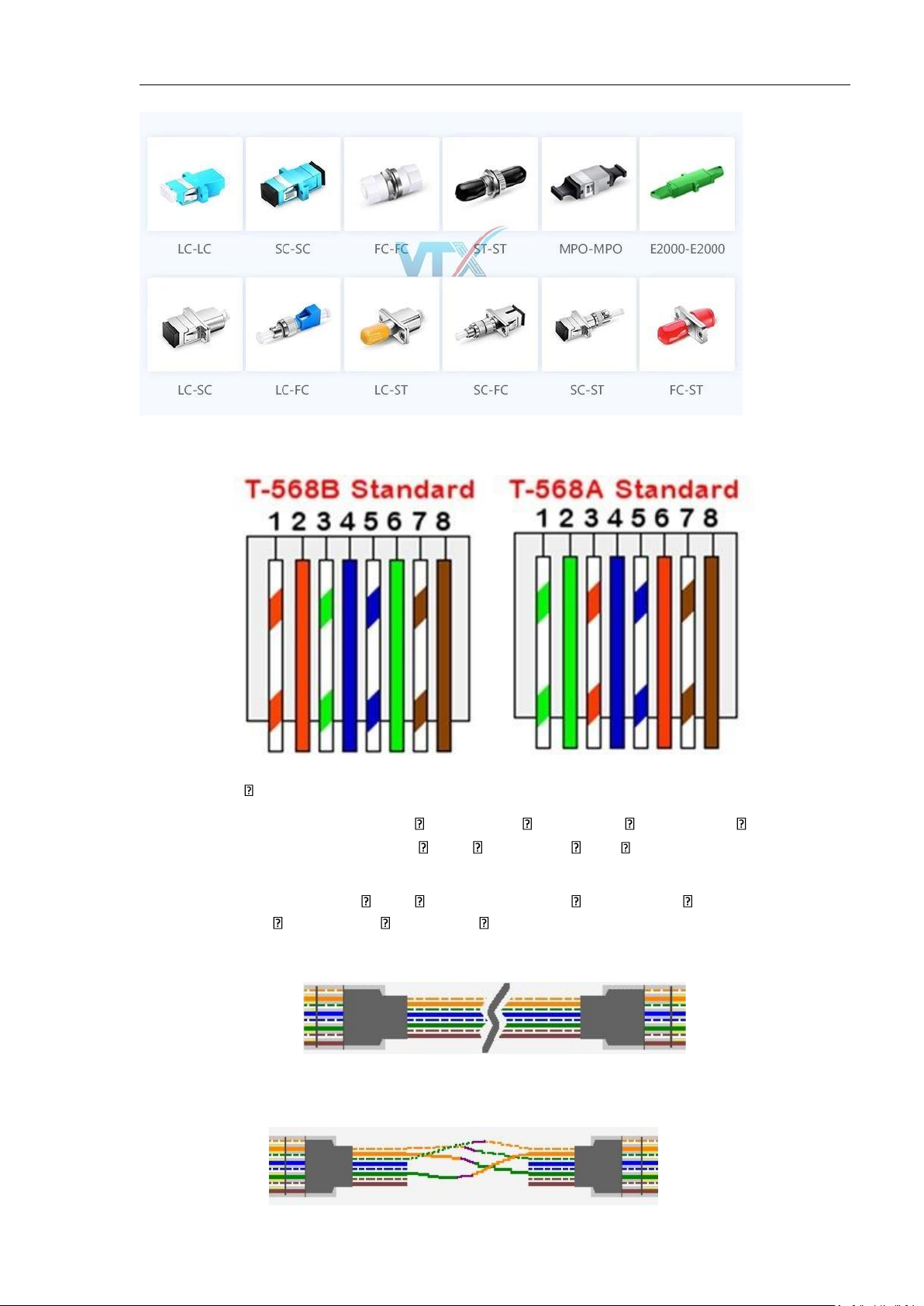

d. Các đầu nối cho từng loại cáp
lOMoARcPSD| 23136115
2. Tìm hiểu các bước thực hiện bấm cáp UTP
a. Chuẩn T568A và T568B
Thứ tự màu sắc các sợi dây của chuẩn T568A:
Trắng/Xanh lá cây Xanh lá cây Trắng/Cam Xanh dương
Trắng/Xanh dương Cam Trắng/Nâu Nâu Th
tự màu sắc các sợi dây của chuẩn T568B:
Trắng/Cam Cam Trắng/Xanh lá cây Xanh dương Trắng/Xanh dương
Xanh lá cây Trắng/Nâu Nâu
b. Lựa chọn đúng kiểu cáp: Straight Cable, Crossover Cable và Rollover Cable
Kiểu cáp: Straight Cable
Chức năng: Dùng để kết nối các thiết bị khác loại với nhau.
Kiểu cáp: Crossover Cable
lOMoARcPSD| 23136115
Chức năng: Dùng để kết nối các thiết bị cùng loại với nhau.
Kiểu cáp: Rollover Cable
Chức năng: Dùng để kết nối máy nh với cổng điều khiển của thiết bị mạng như
router hoc switch. Loại cáp này chủ yếu sử dụng trong mục đích cấu hình thiết bị
mạng.

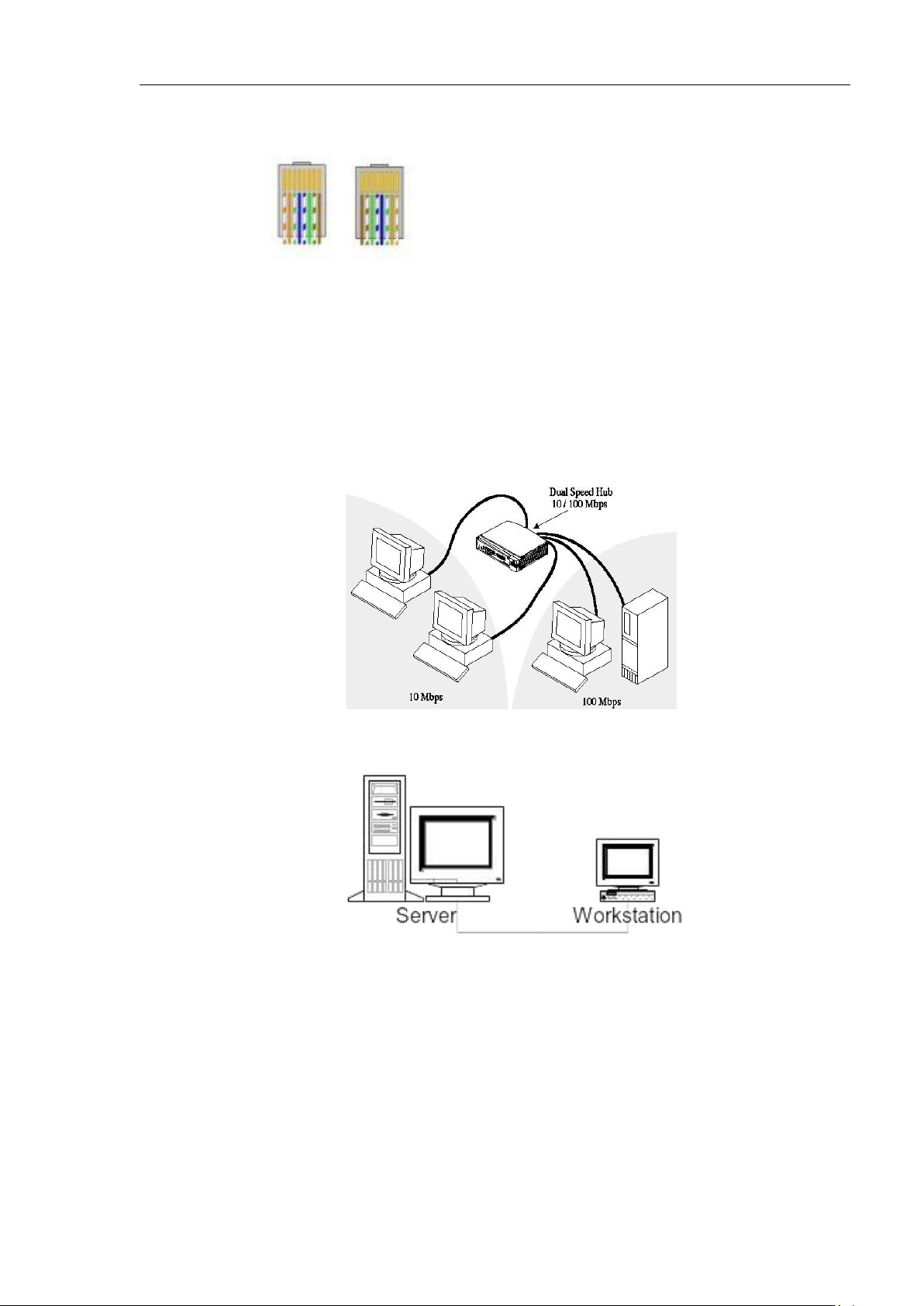

c. Xác định kiểu cáp sử dụng cho các mô hình sau
Kiểu cáp: Straight Cable
Kiểu cáp: Crossover Cable
lOMoARcPSD| 23136115

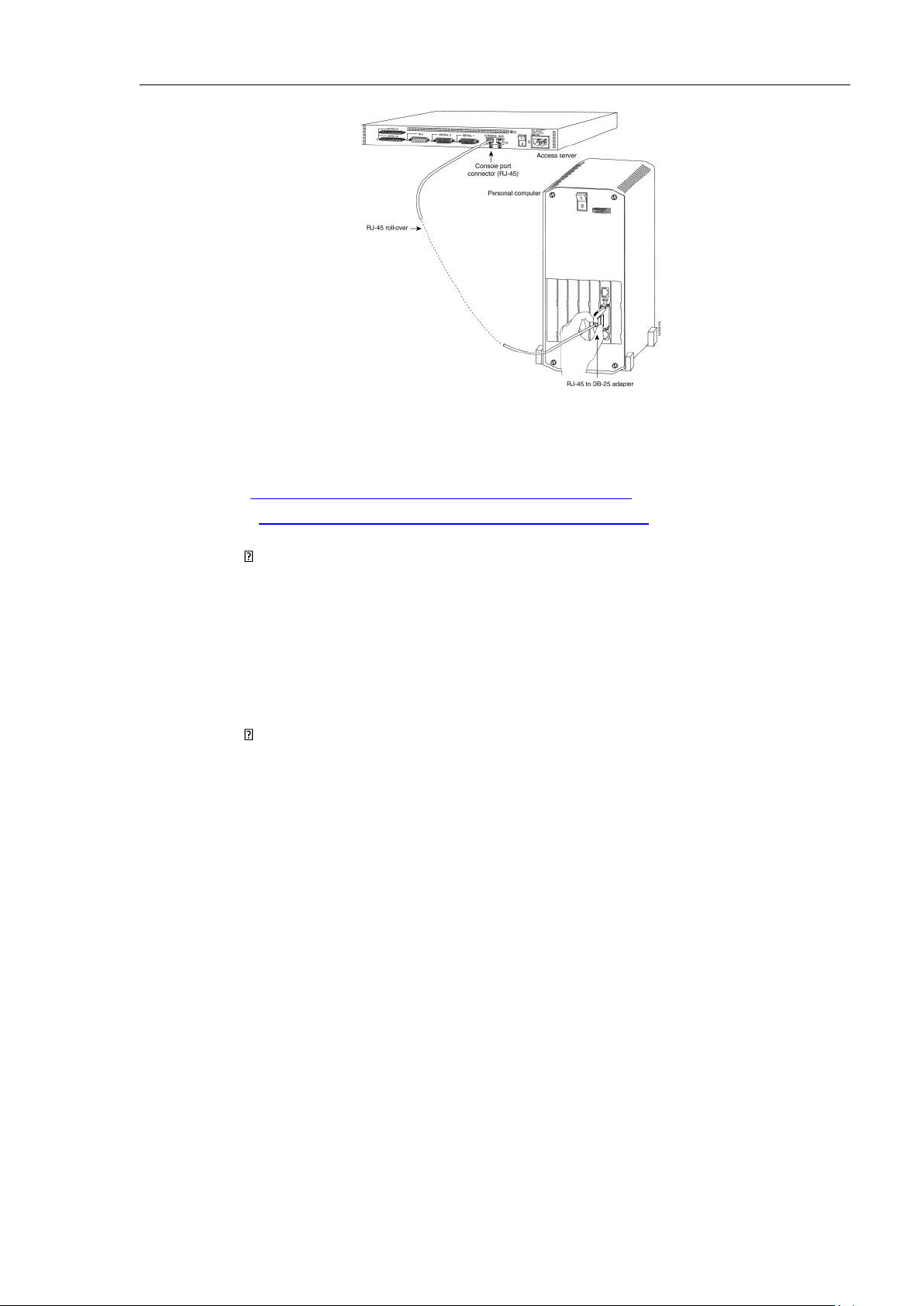

Kiểu cáp: Rollover Cable
d. Xác định các thiết bị cần có và các bước thực hiện bấm cáp UTP qua 2 video sau:
hps://www.youtube.com/watch?v=jeTPkMnCYuc
hps://www.youtube.com/watch?v=7DO6FIkP5ww
Xác định các thiết bị cần có:
1. Cáp UTP
2. Đầu cắm RJ-45
3. Kìm bấm cáp
4. Dao cắt hoặc kìm tuốt dây
5. Thiết bị kiểm tra cáp
Các bước thực hiện bấm cáp UTP: -
Bước 1: Chuẩn bị cáp UTP
+Cắt một đoạn cáp UTP với độ dài phù hợp với nhu cầu kết nối.
-Bước 2: Tuốt vỏ cáp
+Dùng dao cắt hoặc kìm tuốt dây để loại bỏ lớp vỏ ngoài của cáp UTP
(khoảng 2-3 cm), để lộ ra 4 cặp dây xoắn đôi bên trong.
-ớc 3: Sắp xếp dây theo chuẩn
+Sắp xếp các dây theo chuẩn bạn muốn sử dụng, có thể là T568A hoc
T568B.
+Xoắn các cặp dây và sắp xếp chúng thẳng hàng, chuẩn bị để đưa vào
đầu RJ-45. -ớc 4: Cắt gọn dây
+Dùng kìm hoặc dao cắt để cắt các dây thừa sao cho chiều dài các dây
bằng nhau (khoảng 1-1.5 cm), đảm bảo khi cho vào đầu RJ-45, tất cả
các dây đều chạm tới điểm kết nối bên trong.
-ớc 5: Đưa dây vào đầu RJ-45
lOMoARcPSD| 23136115
+ Đưa các dây theo thứ tự đã sắp xếp vào đầu RJ-45 sao cho từng dây
nằm ở đúng khe. Đảm bảo rằng lớp vỏ bọc ngoài của cáp cũng chạm vào phần
bảo vệ của đầu RJ-45 để tạo sự chc chắn. -ớc 6: Bấm cáp
+ Dùng kìm bấm cáp để ép các chân kết nối của đầu RJ45 vào dây đồng
bên trong cáp UTP. Hãy đảm bảo rằng các chân kết nối ếp xúc tốt với
dây và giữ chắc cáp.
-ớc 7: Lặp lại cho đầu còn lại
+ Thực hiện tương tự với đầu còn lại của cáp. Nếu bạn muốn làm cáp
thng (straight cable), hãy bấm cả hai đầu theo cùng một chuẩn (T568A
hoặc T568B). Nếu bạn muốn làm cáp chéo (crossover cable), hãy bấm
một đầu theo chuẩn T568A và đầu còn lại theo chuẩn T568B.
-ớc 8: Kiểm tra cáp
+ Sử dụng thiết bị kiểm tra cáp (Cable tester) để kiểm tra xem các dây
đã được kết nối chính xác và cáp có hoạt động tốt hay không. Thiết bị
này sẽ báo hiệu xem các dây có được nối đúng thứ tự và không bị đứt
hay chập.
--HẾT--
