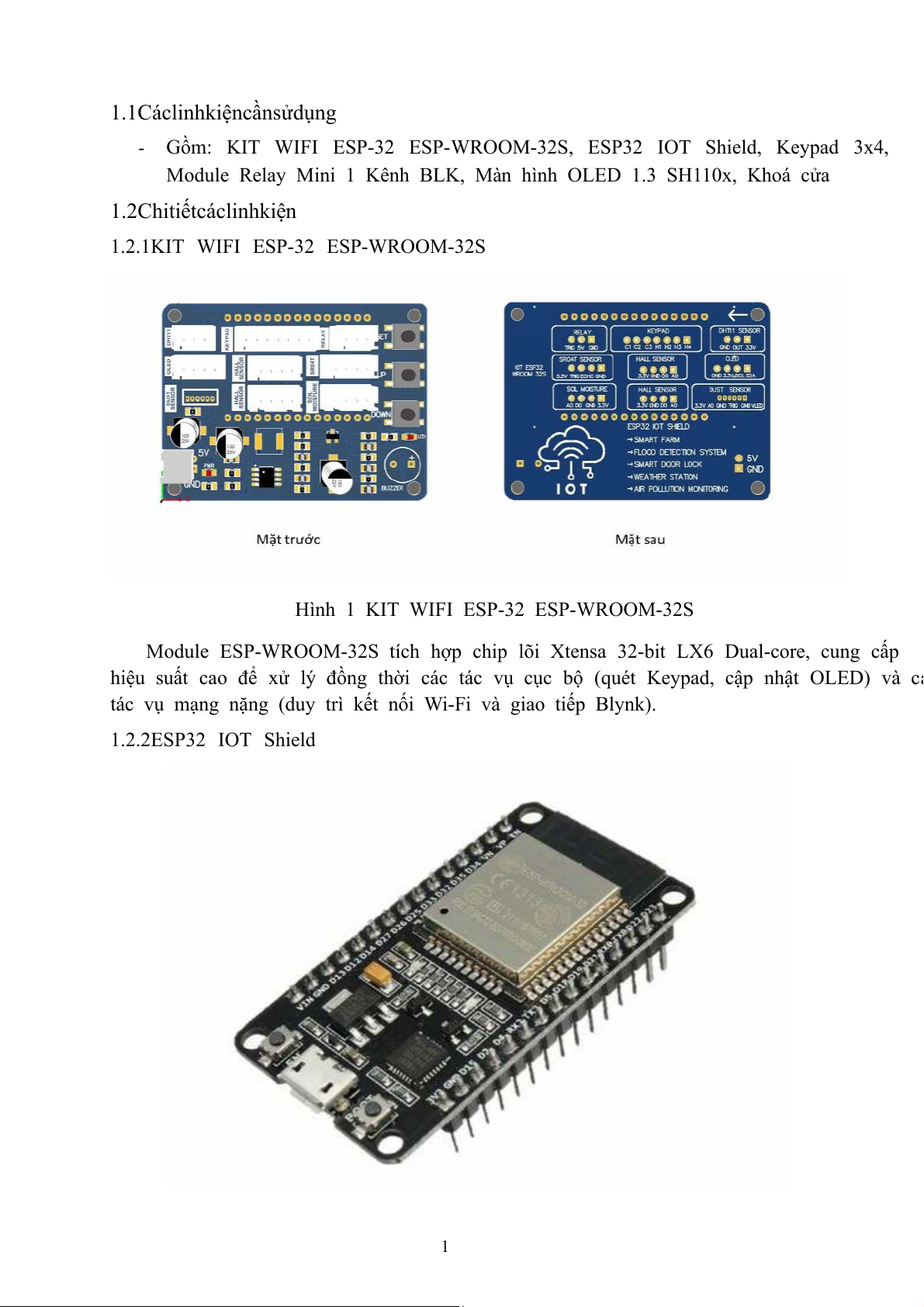

1.1 Các linh kiện cần sử dụng
- Gồm: KIT WIFI ESP-32 ESP-WROOM-32S, ESP32 IOT Shield, Keypad 3x4,
Module Relay Mini 1 Kênh BLK, Màn hình OLED 1.3 SH110x, Khoá cửa
1.2 Chi tiết các linh kiện
1.2.1 KIT WIFI ESP-32 ESP-WROOM-32S
Hình 1 KIT WIFI ESP-32 ESP-WROOM-32S
Module ESP-WROOM-32S tích hợp chip lõi Xtensa 32-bit LX6 Dual-core, cung cấp
hiệu suất cao để xử lý đồng thời các tác vụ cục bộ (quét Keypad, cập nhật OLED) và cá
1.2.2 ESP32 IOT Shield
1

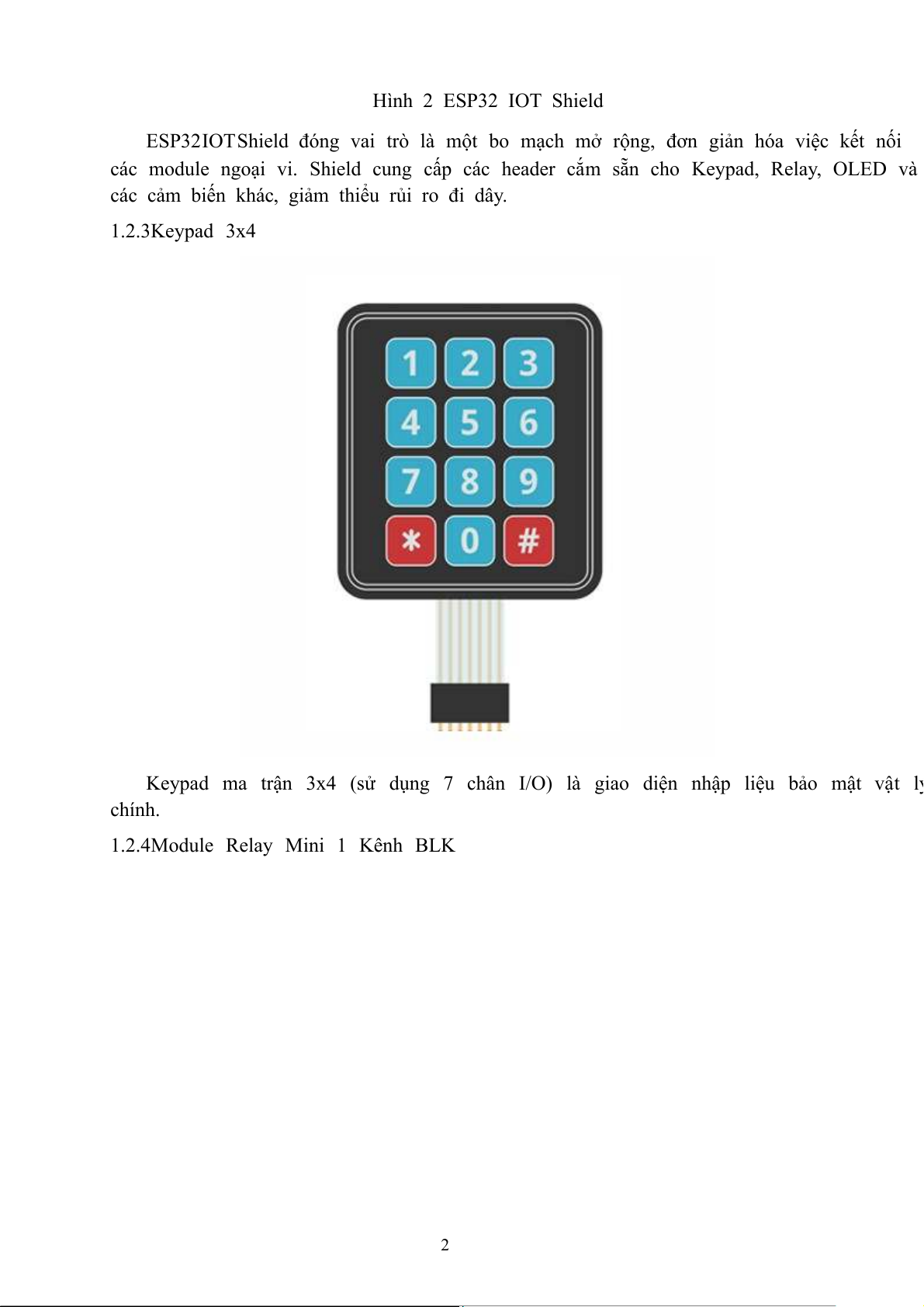

Hình 2 ESP32 IOT Shield
ESP32 IOT Shield đóng vai trò là một bo mạch mở rộng, đơn giản hóa việc kết nối
các module ngoại vi. Shield cung cấp các header cắm sẵn cho Keypad, Relay, OLED và
các cảm biến khác, giảm thiểu rủi ro đi dây.
1.2.3 Keypad 3x4
Keypad ma trận 3x4 (sử dụng 7 chân I/O) là giao diện nhập liệu bảo mật vật lý
chính.
1.2.4 Module Relay Mini 1 Kênh BLK
2

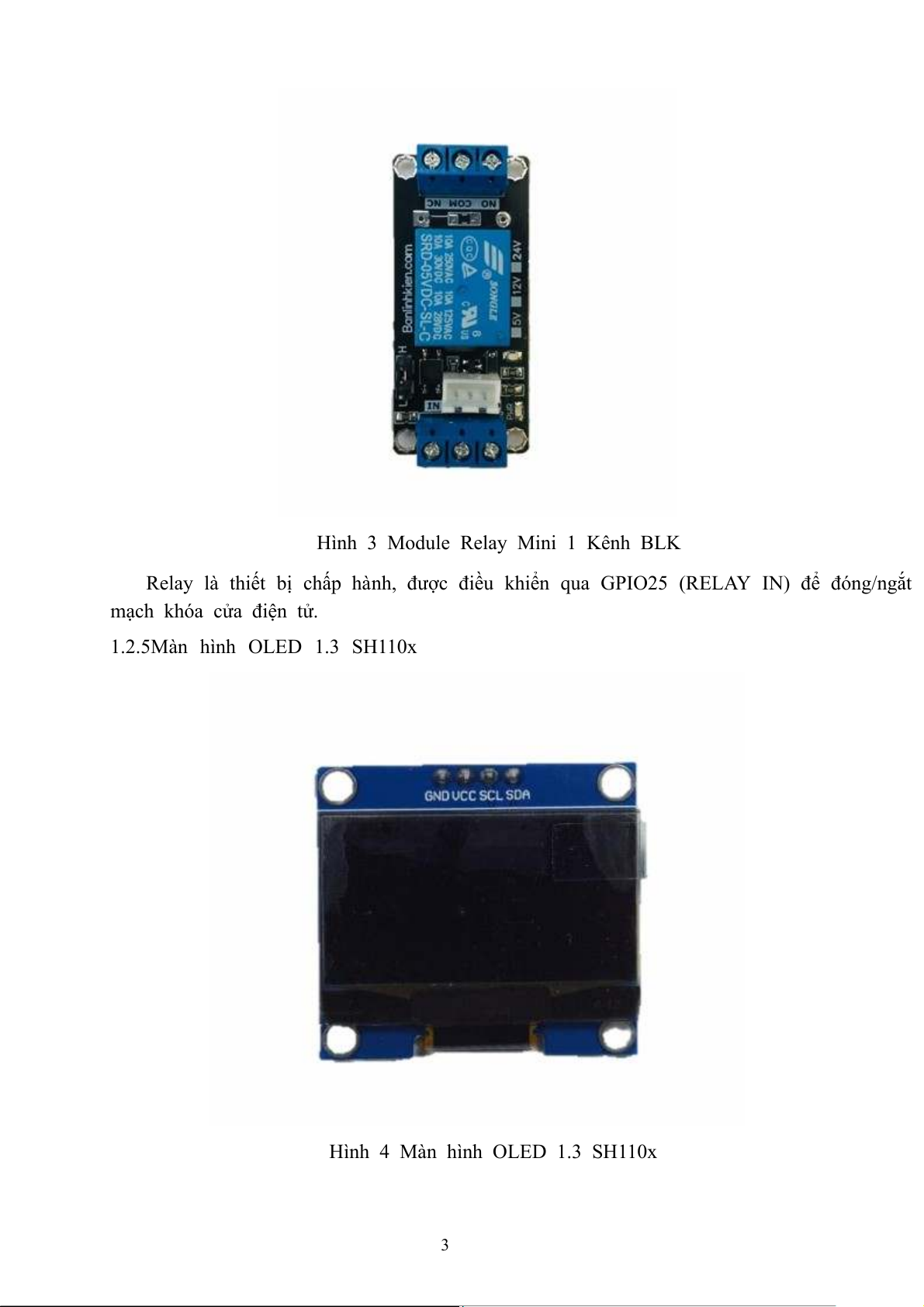

Hình 3 Module Relay Mini 1 Kênh BLK
Relay là thiết bị chấp hành, được điều khiển qua GPIO25 (RELAY IN) để đóng/ngắt
mạch khóa cửa điện tử.
1.2.5 Màn hình OLED 1.3 SH110x
Hình 4 Màn hình OLED 1.3 SH110x
3

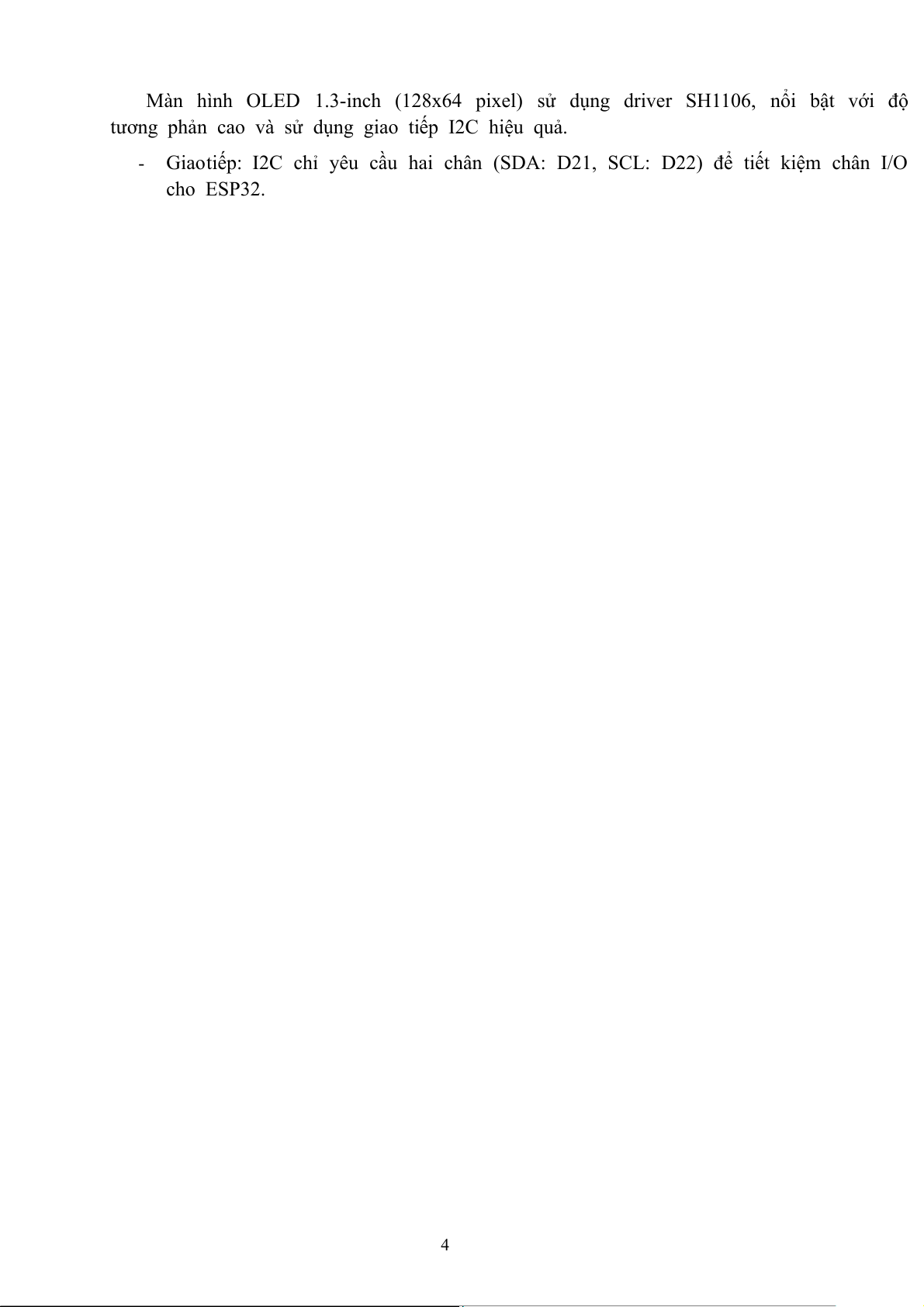

Màn hình OLED 1.3-inch (128x64 pixel) sử dụng driver SH1106, nổi bật với độ
tương phản cao và sử dụng giao tiếp I2C hiệu quả.
- Giao tiếp: I2C chỉ yêu cầu hai chân (SDA: D21, SCL: D22) để tiết kiệm chân I/O
cho ESP32.
4
