Tài liệu Kỹ thuật tủ Nice 3000 NIPPON - Malaysia

CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com

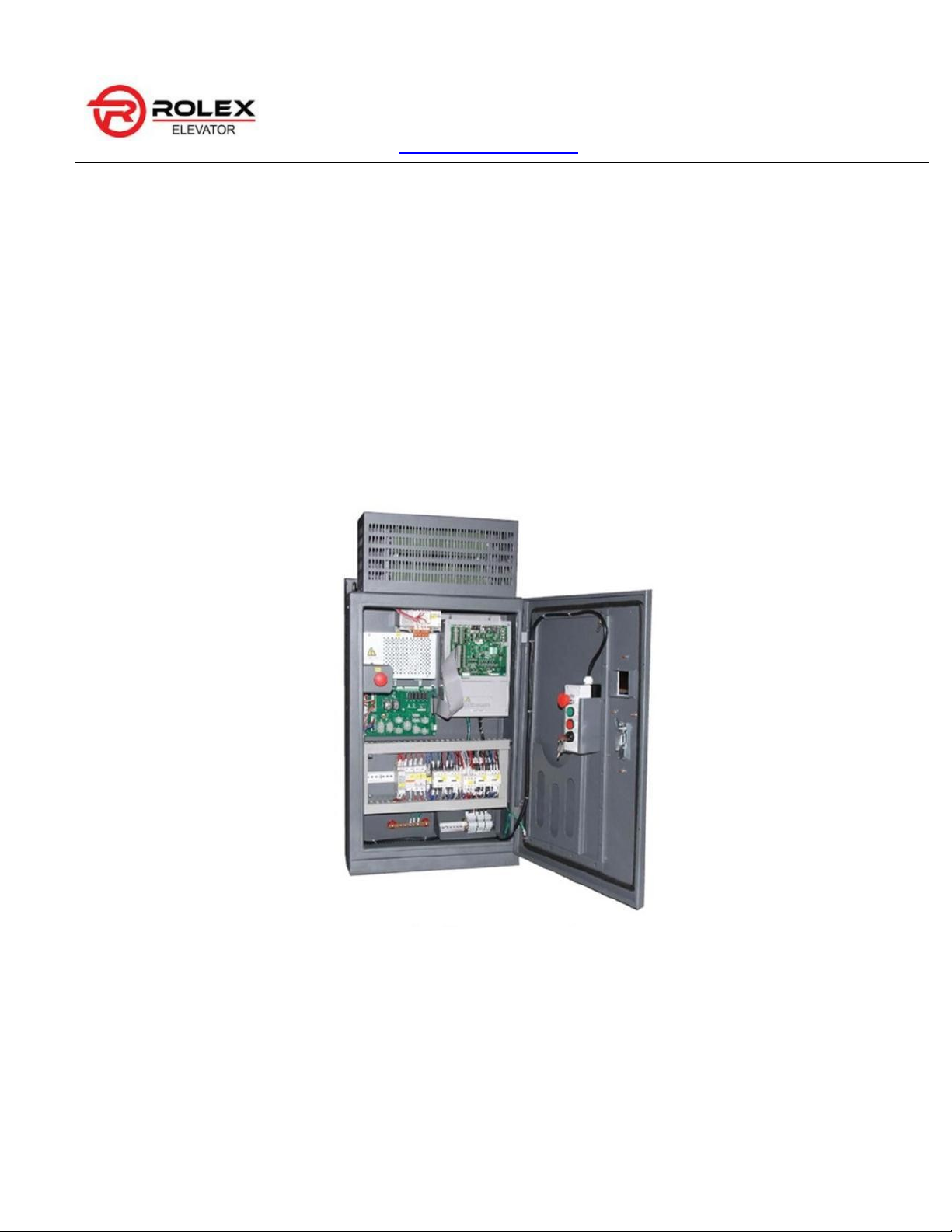

TÀI LIỆU KỸ THUẬT
TỦ NICE 3000 NIPPON - MALAYSIA
HƢỚNG DẪN VẬN HÀNH – SỮA CHỮA THANG MÁY
Tài liệu lưu hành nội bộ - dùng để tham khảo
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com MỤC LỤC
1. SƠ ĐỒ KẾT NỐI THANG MÁY TỦ NICE 3000 NIPPON - MALAYSIA:......................................................4
1.1. Lƣợc đồ kết nối:........................................................................................................................................4
2. Sơ đồ kết nối các chân biến tần:..............................................................................................................................6
2.1. Mạch động lực:..........................................................................................................................................6
2.2. Board điều khiển chính.............................................................................................................................7
2.2.1. Terminal board điều khiển chính....................................................................................................7
2.2.2 Đèn hiển thị trên MCB................................................................................................................................9
2.2.3. Sơ đồ khoảng cách của các dây:................................................................................................................9
2.3. Danh sách các tiêu chí cần kiểm tra dây:..............................................................................................10
2.4. Mạch các chân terminal..........................................................................................................................10
2.4.1. Ngõ vào (DI):...................................................................................................................................10
2.4.2. Ngõ vào analog (AI):......................................................................................................................11

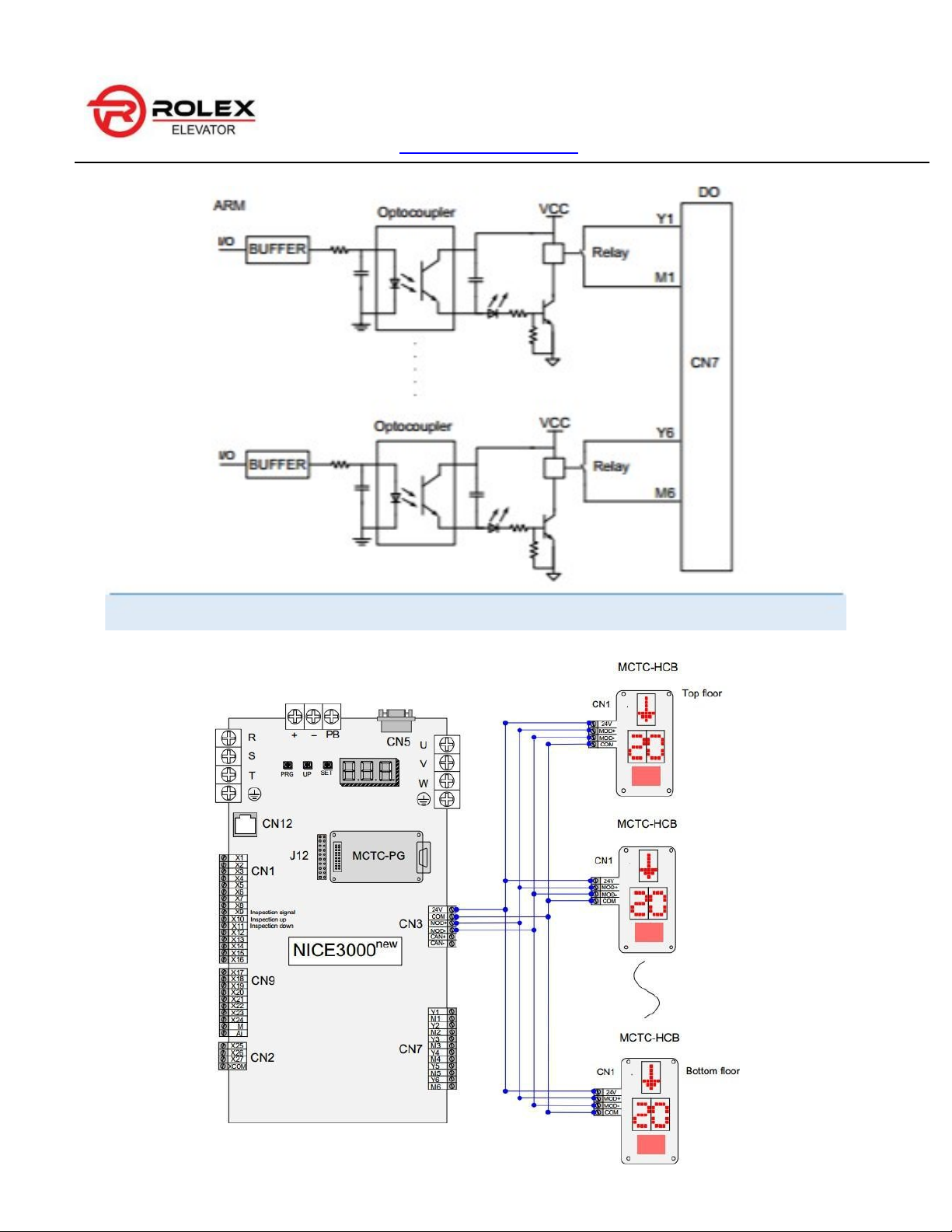

2.4.3. Ngõ ra relay (DO):..........................................................................................................................11
2.5. Truyền thông RS485:..............................................................................................................................12
2.5.1. Truyền thông RS485 giữa biến tần kết nối với HCB:.................................................................12

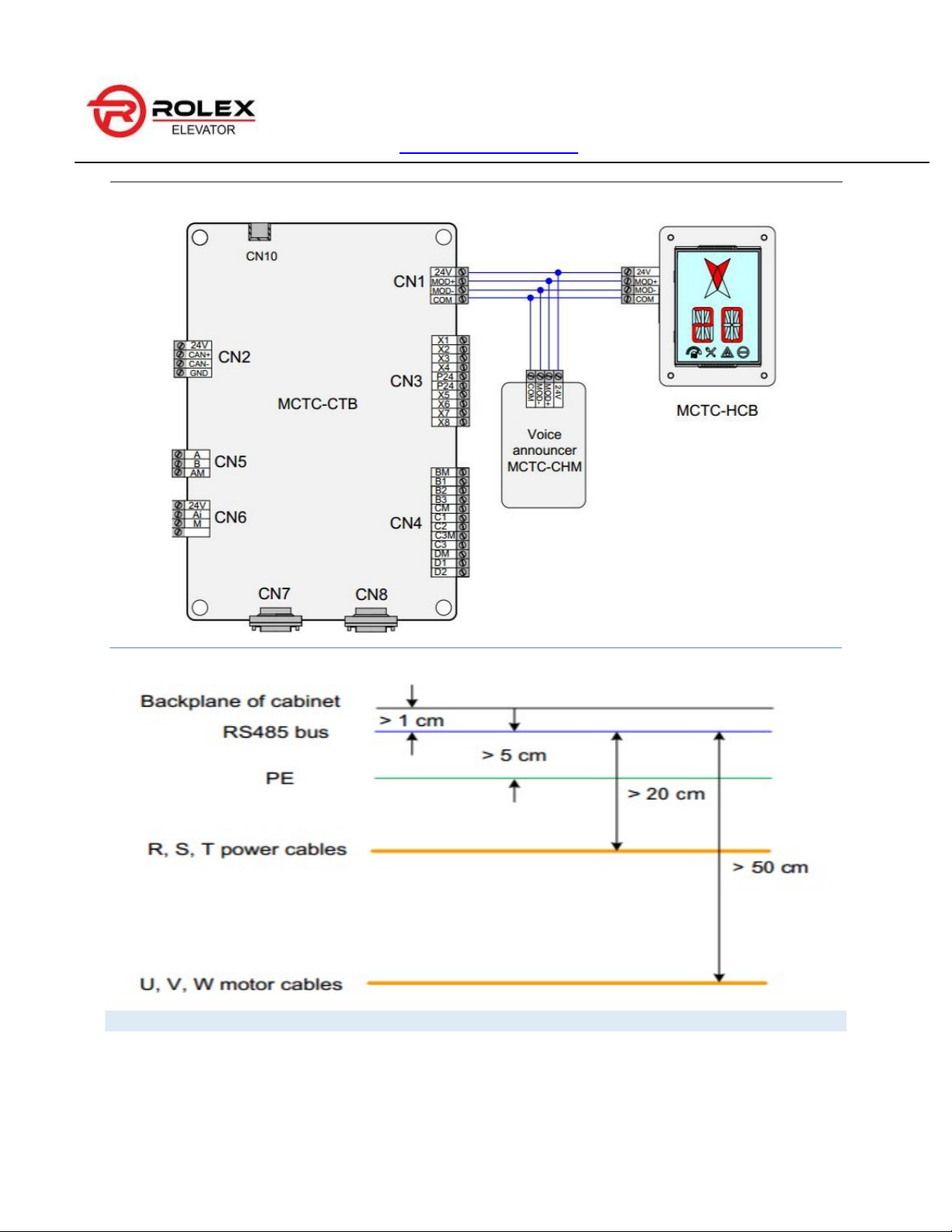

2.5.2. Truyền thông RS485 với CTB, CCB và MCTC-CHM...............................................................13
2.5.3. Khoảng cách giữa cáp RS485 với các dây khác...........................................................................13

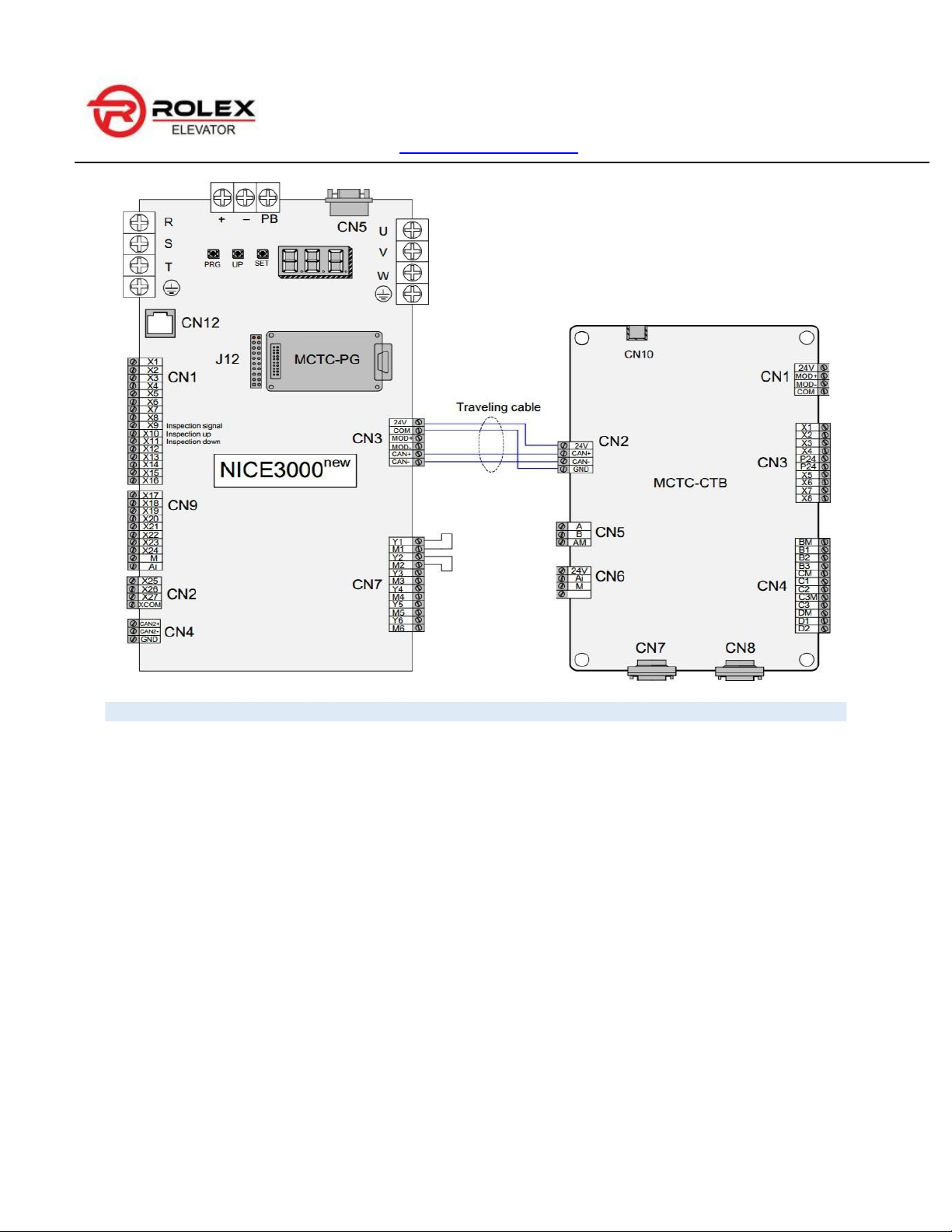

2.6. Truyền thông CAN..................................................................................................................................13
2.7. Cài đặt tín hiệu vị trí tầng:......................................................................................................................14

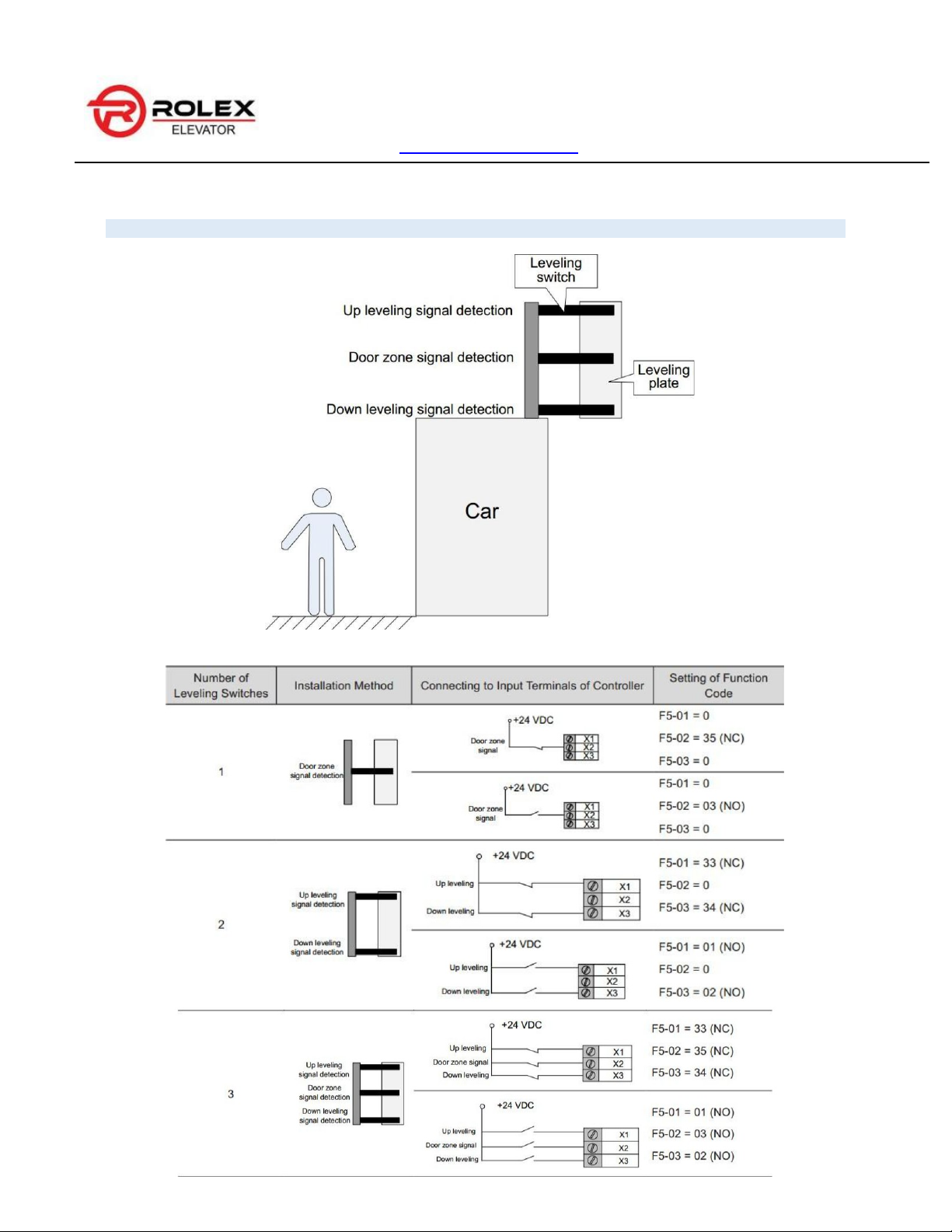

2.8. Tín hiệu bằng tầng:..................................................................................................................................16

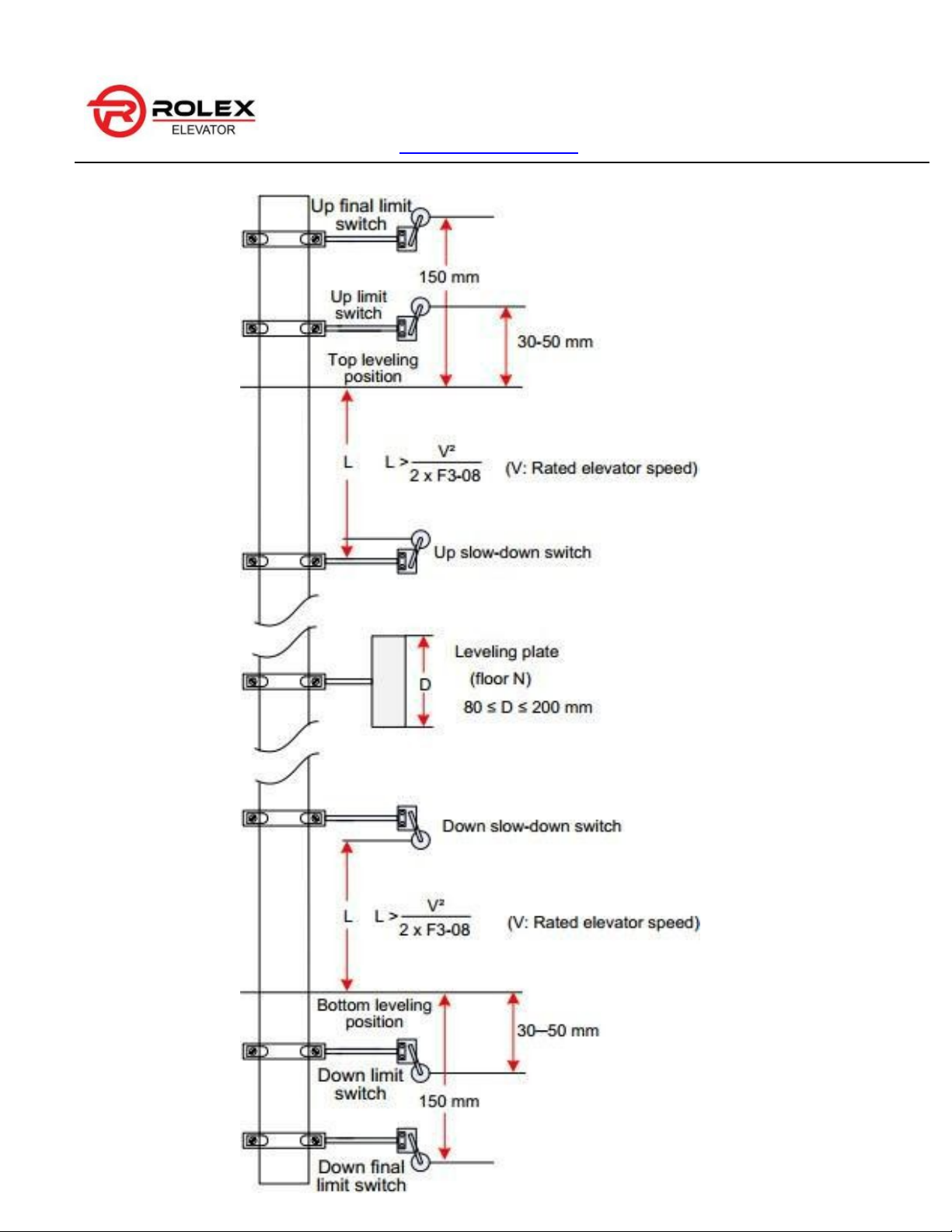

2.9. Switch giới hạn:........................................................................................................................................17
2.10. Switch giới hạn cuối cùng:....................................................................................................................17
3. Kết nối với các board ngoài...................................................................................................................................18
3.1. Sơ đồ kết nối:............................................................................................................................................18
3.2. Mô tả các thiết bị ngoại vi.......................................................................................................................18
3.3. Lựa chọn thiết bị ngoại vi.......................................................................................................................20
3.3.1. Lựa chọn cáp...................................................................................................................................20
3.3.2. Cầu chì, contactor, CB, reactor và bộ lọc:...................................................................................21
3.3.3. AC reactor.......................................................................................................................................21
3.3.4. Dv/dt Reactor..................................................................................................................................22
3.3.5. CB, cầu chì, Contactor...................................................................................................................23
3.3.6. Giải pháp chống rò điện:...............................................................................................................25
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
3.3.7. Giải pháp cho nhiễu EMC.............................................................................................................25
3.3.8. Braking components........................................................................................................................26
3.3.9. Loại động cơ....................................................................................................................................28
4. Các board option.....................................................................................................................................................30
4.1. Board đầu carbin (MCTC-CTB)............................................................................................................31
4.2. Board hiển thị (MCTC-HCB).................................................................................................................33
4.3. HCB-H (Board hiển thị Led ma trận)....................................................................................................34
4.4. HCB-R1 (Board hiển thị led ma trận siêu mỏng).................................................................................35
4.5. HCB-D2 (Board hiển thị LCD siêu mỏng)............................................................................................36
4.6. HCB-D5 (Board hiển thị led siêu mỏng)................................................................................................37
4.7. HCB-U1 (Board hiển thị LCD 4.3 inch)................................................................................................38
4.8. HCB-V1 (Board hiển thị LCD 6.4 inch)................................................................................................39
4.9. HCB-B (Board gọi tầng không có đèn hiển thị)....................................................................................40
4.10. Board trong carbin (MCTC-CCB).......................................................................................................42
4.11. Board nhóm (MCTC-GCB)..................................................................................................................44
4.12. PG card và encoder...............................................................................................................................46
4.12.1. Lựa chọn MCTC-PG....................................................................................................................46
4.12.2. Kết nối giữa card PG và encoder................................................................................................47
5. SỬ DỤNG CÔNG CỤ VẬN HÀNH......................................................................................................................49
5.1. Sử dụng bàn phím trên board chính......................................................................................................49
6. CÁC CHỨC NĂNG HOẠT ĐỘNG......................................................................................................................53
6.1. Auto-tuning động cơ................................................................................................................................55
6.1.1. Auto-tuning động cơ đồng bộ........................................................................................................55
6.1.2. Auto-tuning động cơ không đồng bộ............................................................................................58
6.2. HỌC TẦNG..............................................................................................................................................63
6.3. Các chức năng:.........................................................................................................................................65
6.3.1. Đầy tải/ quá tải................................................................................................................................65
6.3.2. Tuning loadcell................................................................................................................................66
6.3.3. Chế độ attendant running:............................................................................................................67
6.3.4. Chế độ independent runing:..........................................................................................................68
6.3.5. Chế độ cứu hỏa:..............................................................................................................................68
6.3.6. Chức năng khóa thang:.................................................................................................70
6.3.7. Chức năng VIP................................................................................................................ 70
6.4. ĐIỀU CHỈNH CHẠY ÊM........................................................................................................... 72
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
6.5. Điều chỉnh bằng tầng:............................................................................................................77
6.6. Chạy cứu hộ........................................................................................................................... 81
6.6.1. Chạy cứu hộ UPS 220V.......................................................................................................... 82
6.6.2. Chạy cứu hộ bằng ARD..........................................................................................................83
6.7. Điều khiển song song/ Nhóm................................................................................................87
6.7.1. Điều khiển song song.............................................................................................................87
6.7.2. Điều khiển nhóm..................................................................................................................... 91
7. BẢNG THÔNG SỐ.................................................................................................................................................98
8. Bảng lỗi:.................................................................................................................................................................113
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
TÀI LIỆU NICE 3000 NIPPON - MALAYSIA
1. SƠ ĐỒ KẾT NỐI THANG MÁY TỦ NICE 3000:

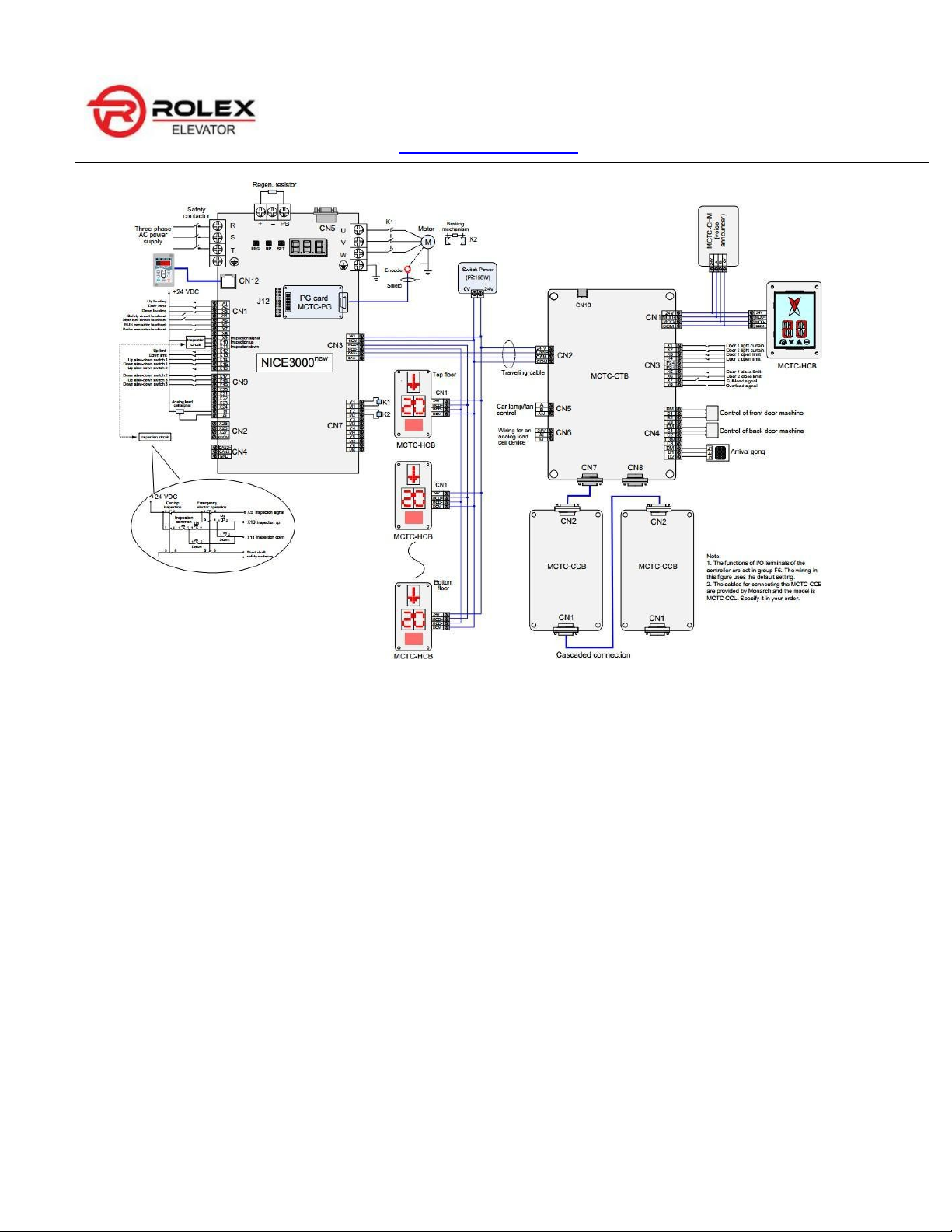

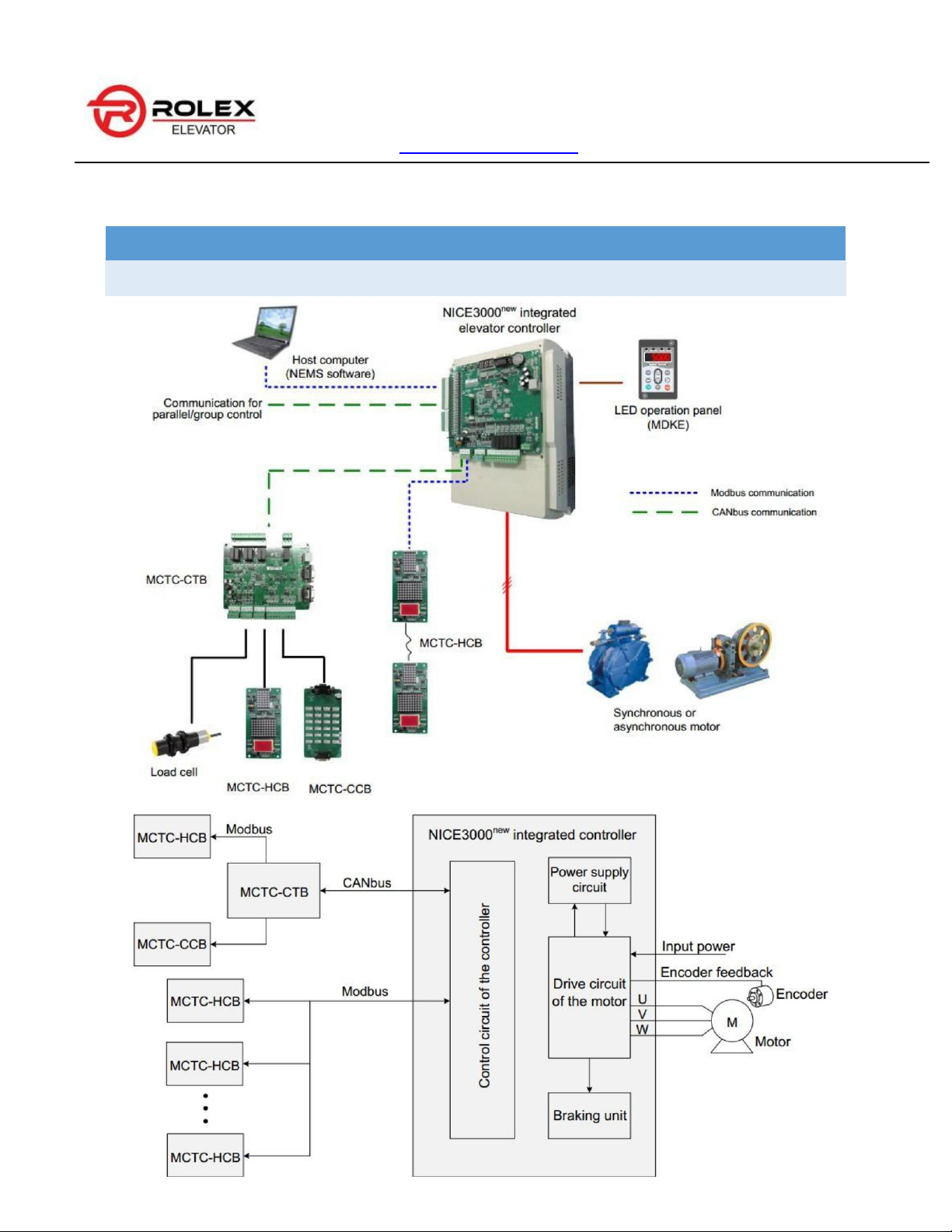

1.1. LƢỢC ĐỒ KẾT NỐI:
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Emai : thangmayRolex@gmail.com Website : www.thangmayrolex.com l

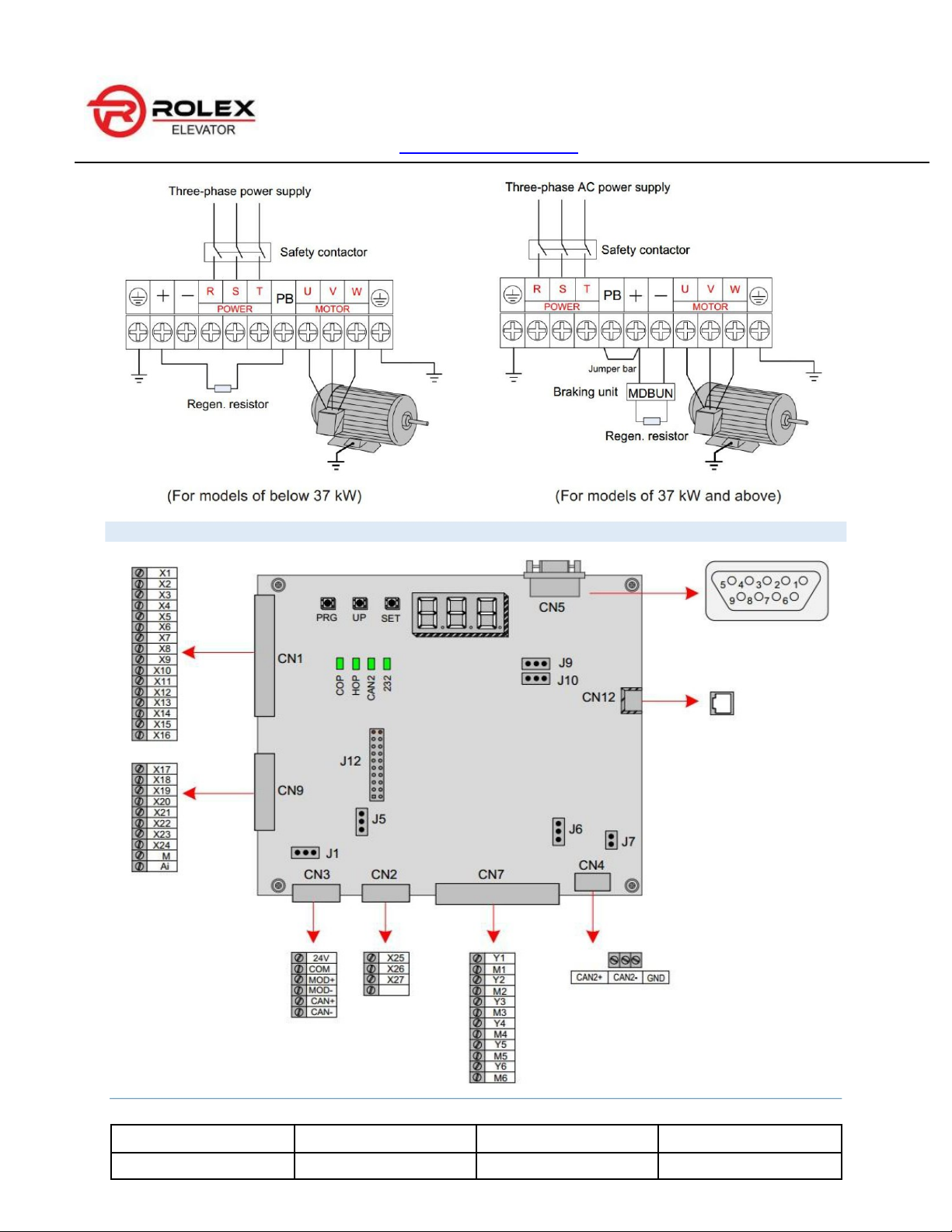

2.1. MẠCH ĐỘNG LỰC:

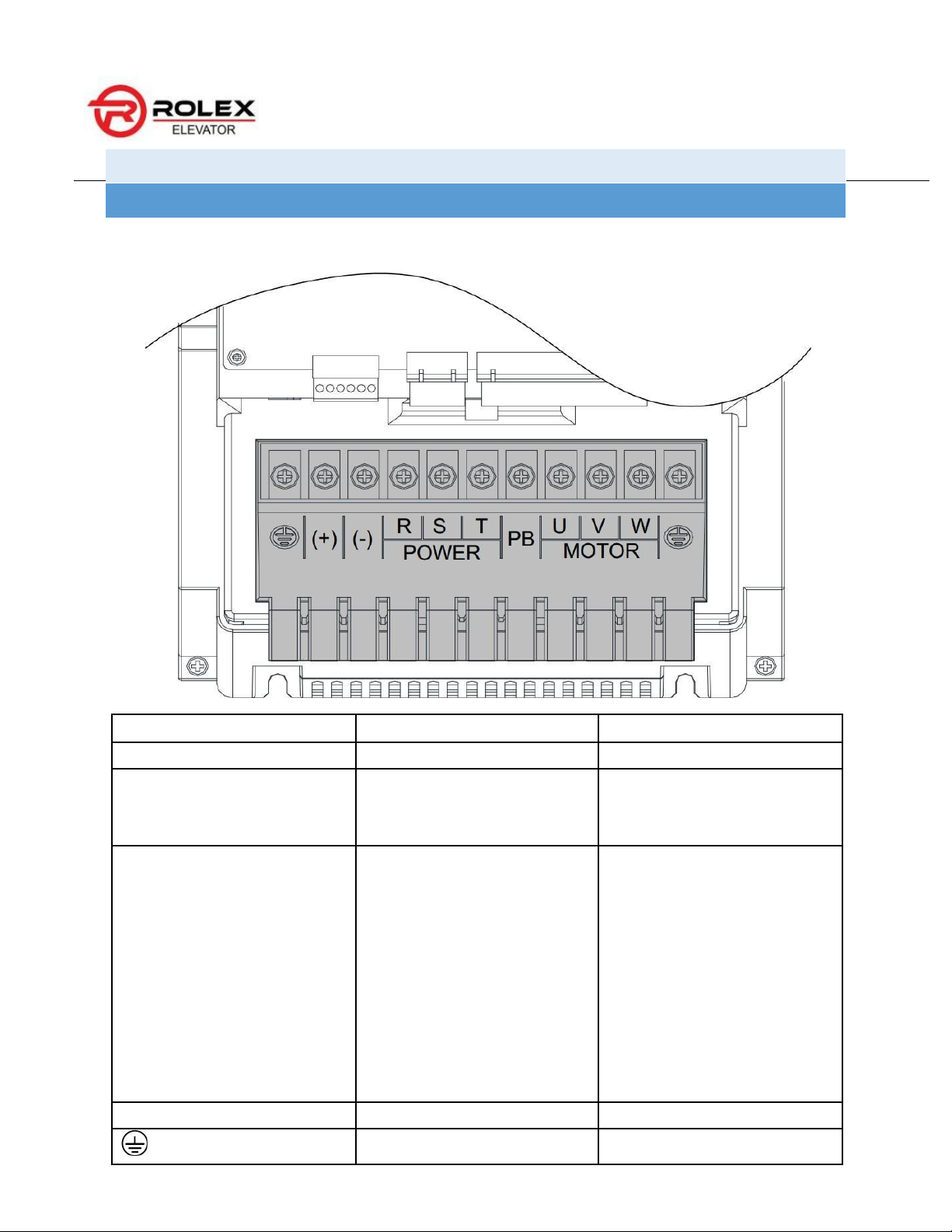

2. SƠ ĐỒ KẾT NỐI CÁC CHÂN BIẾN TẦN: Terminal Tên Chức năng R,S,T 3 pha ngõ vào Cũng cấp nguồn 3 pha (+),(-)
Chân dương và âm của DC bus
Kết nối với bộ braking ngoài và
bộ hồi năng lượng cho các biến tần từ 37kW trở lên (+), PB(P)
Chân kết nối với điện trở hãm
Kết nối với các điện trở hãm của dòng dưới 37kW.
Kết nối với DC reactor cho các dòng từ 37kW trở lên.
Trong biến tần mới, chân (+) và
chân P sẽ được nối tắt bằng một
thanh đồng. Nếu bạn không cần
kết nối với DC reactor, thì sẽ
không cần tháo thanh jumper này ra. U,V,W Chân kết nối với motor Kết nối với motor pha Chân nối đất
Phải kết nối với đất
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
2.2. BOARD ĐIỀU KHIỂN CHÍNH:
2.2.1. TERMINAL BOARD ĐIỀU KHIỂN CHÍNH: Terminal Mã Tên terminal Chức năng CN1 X1 đến X16 DI Ngõ vào: 10-30VDC.
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com Điện trở: 3.5 kΩ. Có opto cách ly. CN9 X17 đến X24 DI Điện áp ngõ vào: 5mA. Thông số: F5-01 đến F5-24. Ai/M AI Sử dụng cho loadcell 24V/COM Cấp nguồn
24VDC Cấp nguồn cho toàn bộ ngoài board Giao thức RS485 độc MOD+/- Tín hiệu truyền thông lập, sử dụng để cho CN3 RS485 board gọi tầng và board hiển thị. Giao thức CAN giao CAN+/- Tín hiệu CAN tiếp với board đầu car CTB Điện áp ngõ vào: 110VAC±15% CN2 X25 đến X27/XCM Chân điện áp cao Đường an toàn và
đường khóa cửa, được set ở các thông số F5-37 đến F5-39 NO, dòng điện và điện CN7 Y1/M1 đến Y6/M6 Ngõ ra relay áp tối đa: 5A, 250 VAC. Thông só: F5-26 đến F5-31. Cổng truyền thông CN4 CAN2+/- Tín hiệu CAN2 CAN2 được sử dụng cho chức năng điều khiển song song/ nhóm. Cổng giao tiếp cho: - Giám sát trạng thái bằng phần mềm. CN5 Cổng DB9 Giao thức RS232 - Điều khiển song song/ nhóm bằng RS232/RS485 - Download thông số xuống biến tần CN12 Cổng RJ45 Kết nối với keypad
Sử dụng để kết nối với keypad
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com Nếu jumper được kết J1 Nối đất cho terminal AI nối qua chân “COM” các chân này sẽ được nối đất Nếu jumper được kết J5
Chân điện trở đầu cuối của phương thức CAN1 nối qua chân “ON” sẽ
kết nối với trở đầu cuối Nếu jumper được kết J6
Chân điện trở đầu cuối của phương thức CAN2 nối qua chân “ON” sẽ
kết nối với trở đầu cuối
Nếu nó được nối tắt, thì
chân nối đất của control J7
Terminal nối đất của control board
board sẽ được nối với
chân nối đất của biến tần. J12 Giao tiếp với card PG J9/J10 Nhà máy không sử dụng Không sử dụng
2.2.2 ĐÈN HIỂN THỊ TRÊN MCB Terminal Tên terminal Chức năng COP
Đèn hiển thị giao tiếp CAN1
Khi có kết nối giữa MCB và
CTB, đèn sẽ hiển thị màu xanh. HOP
Đèn hiển thị giao tiếp Modbus
Khi có kết nối giữa MCB và
HCB, đèn sẽ hiển thị màu xanh. CAN2
Đèn hiển thị giao tiếp điều khiển Đèn sẽ hiển thị màu xanh khi nhóm
giao tiếp điều khiển song
song/nhóm bình thường, và sẽ
chớp tắt khi điều khiển song song/nhóm đang chạy. 232
Đèn hiển thị giao tiếp với máy
Đèn sẽ hiển thị màu xanh khi tính
giao tiếp với máy tính hoạt động bình thường. X1 đến X24
Đèn hiển thị tín hiệu ngõ vào
Đèn sẽ bật khi các tín hiệu ngõ vào có tác dụng Y1 đến Y6
Đèn hiển thị tín hiệu ngõ ra
Đèn sẽ bật khi các tín hiệu ngõ ra có tác dụng.

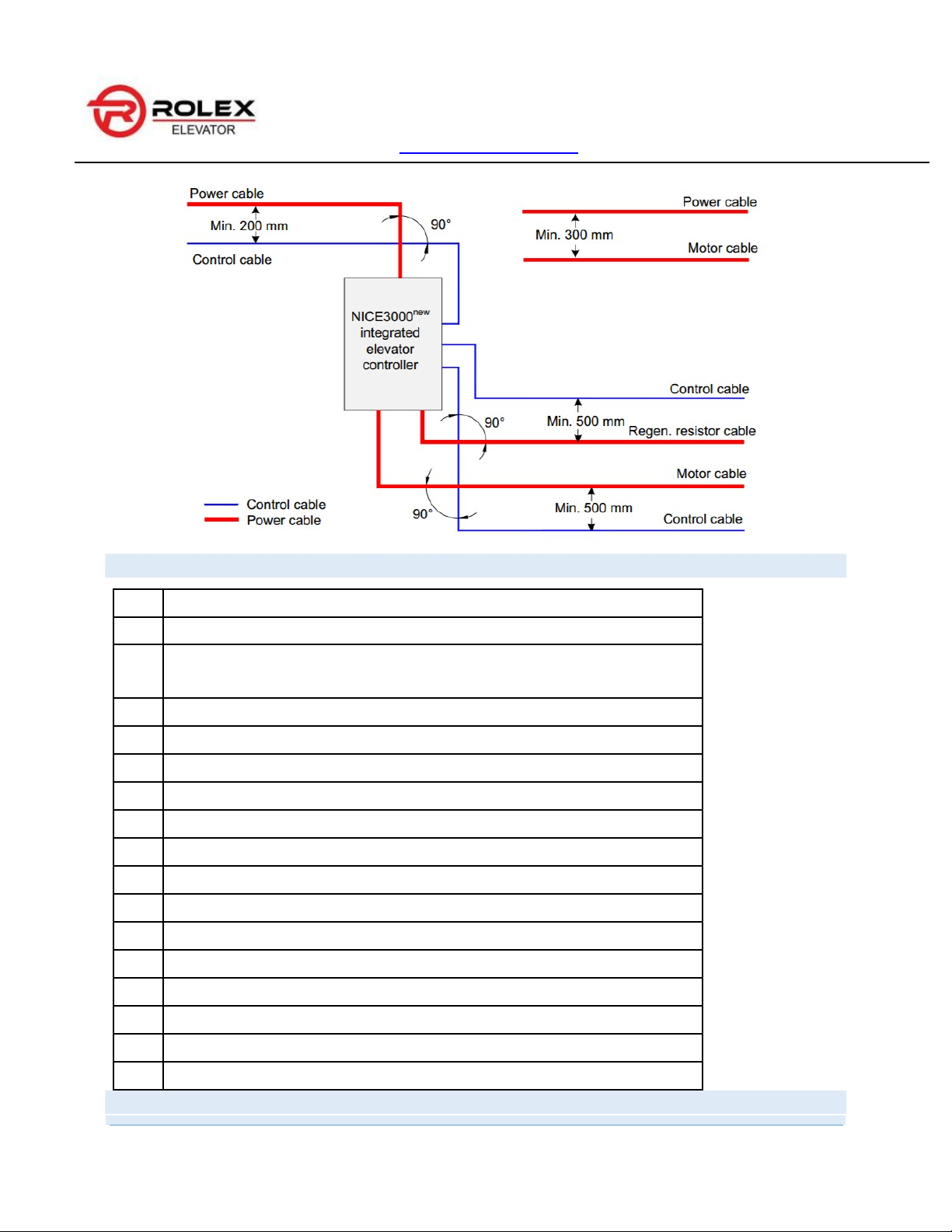

2.2.3. SƠ ĐỒ KHOẢNG CÁCH CỦA CÁC DÂY:
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
2.3. DANH SÁCH CÁC TIÊU CHÍ CẦN KIỂM TRA DÂY: STT Mục 1
Kiểm tra dòng biến tần có đúng yêu cầu không 2
Các thiết bị kèm theo (điện trở xả, AC reactor, bộ lọc, MCB) phải đáp ứng được yêu cầu 3
Kiểm tra các board option có đáp ứng yêu cầu không 4
Phương thức cài đặt và môi trường cài đặt phải đáp ứng yêu cầu của biến tần 5
Kiểm tra nguồn vào nằm trong khoảng 380-440V. 6
Chắc chắn rằng động cơ phù hợp với ngõ ra động cơ 7
3 dây cấp nguồn ngõ vào R,S,T được kết nối đúng 8
3 dây ngõ ra motor U,V,W được kết nối đúng 9
Cáp cấp nguồn ngõ vào đáp ứng được yêu cầu 10
Nếu cáp kết nối với motor dài hơn 50m thì giảm tần số sóng mang ở F0-07 11
Kiểm tra đường nối đất có đúng tiêu chuẩn không 12
Terminal ngõ ra và terminal board control được bảo vệ an toàn. 13
Kiểm tra dây thiết bị thắng và điện trở xả thích hợp 14
Các dây tín hiệu sử dụng dây cáp xoắn 15
Các option board kết nối đúng dây 16
Tách biệt dây điều khiển với dây điện nguồn

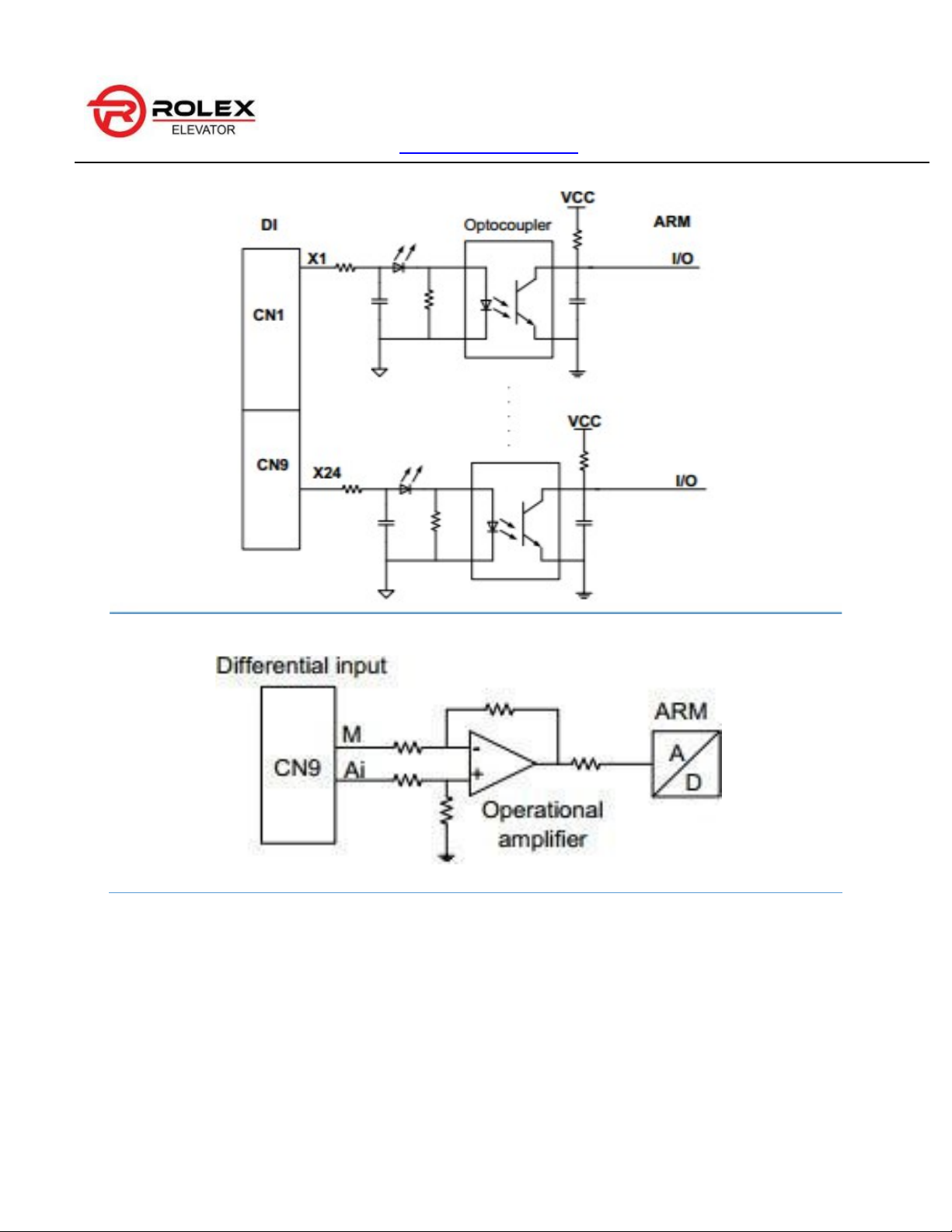

2.4. MẠCH CÁC CHÂN TERMINAL : 2.4.1. NGÕ VÀO (DI):
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
2.4.2. NGÕ VÀO ANALOG (AI):
2.4.3. NGÕ RA RELAY (DO):
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
2.5. TRUYỀN THÔNG RS485:
2.5.1. TRUYỀN THÔNG RS485 GIỮA BIẾN TẦN KẾT NỐI VỚI HCB:
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
2.5.2. TRUYỀN THÔNG RS485 VỚI CTB, CCB VÀ MCTC-CHM
2.5.3. KHOẢNG CÁCH GIỮA CÁP RS485 VỚI CÁC DÂY KHÁC:
2.6. TRUYỀN THÔNG CAN:
Truyền thông CAN giữa biến tần và MCTC-CTB:
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
2.7. CÀI ĐẶT TÍN HIỆU VỊ TRÍ TẦNG:
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
L, V, F3-08 được giới thiệu rõ hơn ở mục 2.4.7.
2.8. TÍN HIỆU BẰNG TẦNG:
Bảng cài đặt thông số của switch bằng tầng:
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
V: được xác định ở F0-04 (tốc độ định mức của thang máy)
F3-08: được xác định là tốc độ giảm tốc đặc biệt.
L (khoảng cách giữa các switch giảm tốc với vị trí carbin trên cùng hoặc dưới cùng) được xác định bảng công thức sau: 2 > 2 3−08
Giá trị mặc định của F3-08 là 0.9m/s2. Có bảng lựa chọn nhanh như sau: Tốc độ thang (m/s) 0.25 0.4 0.5 0.63 0.75 1 1.5 1.6 1.75 2 2.5 3 3.5 4
Khoảng cách giảm tốc 1 0.2 0.2 0.2 0.2 0.4 0.7 1.5 1.7 2.0 2.0 2.0 2.0 2.0 2.0
Khoảng cách giảm tốc 2 None 2.5 4.0 4.0 4.0 4.0
Khoảng cách giảm tốc 3 None 6 8 11 Chú ý:
Nếu V< 1m/s: thì sử dụng thông số bảng trên.
Nếu 1m/s < V < 2m/s: sử dụng thông số bảng trên có dung sai ±0.1m.
Nếu 2m/s < V < 4m/s: sử dụng thông số bảng trên có dung sai ±0.3m.
2.9. SWITCH GIỚI HẠN:
Từ vị trí carbin trên cùng hoặc dưới cùng lên khoảng từ 30-50mm.
2.10. SWITCH GIỚI HẠN CUỐI CÙNG:
Từ vị trí carbin trên cùng hoặc dưới cùng lên khoảng 150mm.
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
3. KẾT NỐI VỚI CÁC BOARD NGOÀI:
3.1. SƠ ĐỒ KẾT NỐI:
3.2. MÔ TẢ CÁC THIẾT BỊ NGOẠI VI Thiết bị ngoại vi Vị trí lắp đặt Chức năng Circruit breaker (CB) Nguồn đầu vào
- MCCB: Cắt nguồn cấp khi có
quá dòng xảy ra ở các thiết bị phía sau nó.
- ELCB: Bảo vệ chống rò khi
chạy để chống bị điện giật và chống cháy. Contactor
Nằm giữa CB và đầu vào biến tần - Cho phép hoặc cắt nguồn cấp cho biến tần.
- Không sử dụng bật tắt biến tần
bằng cách đóng mở contactor (ít
hơn 2 lần 1 phút)hoặc sử dụng
khởi động biến tần trực tiếp, AC reactor Đầu vào biến tần
- Cải thiện hệ số công suất ngõ vào.
- Loại bỏ các sóng hài của ngõ
vào tác động vào và ngăn ngừa
CÔNG TY CỔ PHẦN THANG MÁY XUẤT NHẬP KHẨU ROLEX Trụ sở
: 13 Nguyễn Công Hoan, Ngọc Khánh, quận Ba Đình, TP Hà Nội
VP Hà Nội : P1201, tòa 27A3 Green Stars, 234 Phạm Văn Đồng, Bắc Từ Liêm, Hà Nội. Tel
: +84 2435 20 25 88 - Mobile: +84`9 19008436 Email : thangmayRolex@gmail.com Website : www.thangmayrolex.com
hư hỏng các thiết bị do biến dạng sóng gây ra.
- Ngăn ngừa sự lệch pha giữa các pha ngõ vào. Cầu chì Đầu vào biến tần - Bảo vệ ngắn mạch Bộ lọc EMC Đầu vào biến tần
- Giảm nhiễu do biến tần tạo ra.
- Giảm nhiễu dẫn sóng do nguồn
điện từ biến tần tạo ra và cải thiện
khả năng chống nhiễu cho biến tần Điện trở xả Dưới 37kW
- Sử dụng điện trở xả cho các dòng dưới 37kW.
- Tiêu thị năng lượng do motor
tạo ra trong quá trình giảm tốc. Braking unit Từ 37kW trở lên
- Sử dụng bộ braking unit
MDBUN của Inovance và điện
trở xả yêu cầu cho dòng 37kW trở lên.
- Tiêu thụ năng lượng do motor
tạo ra trong quá trình giảm tốc với điện trở xả. Dv/dt reactor
Nằm giữa ngõ ra và motor, gần
- Bảo vệ cách điện motor và giảm với biến tần dòng điện trục. Bộ lọc chung
Nằm giữa ngõ ra và motor, gần - Giảm dòng điện trục. với biến tần Động cơ Đâu ra của biến tần
- Chọn động cơ phù hợp với yêu cầu. DC reactor
- Cấu hình tiêu chuẩn của động cơ từ 37kW trở lên.
- Cải thiện hệ số công suất ngõ vào.
- Cải thiện sự hiệu quả và ổn dịnh nhiệt của biến tần.
- Loại bỏ các sóng hài ngõ vào
của biến tần. Giảm nhiễu được tạo ra từ biến tần. CHÚ Ý:
- Không cài đặt tụ điện hoặc thiết bị chống quá áp ở đâu ra bộ điều khiển. Nếu không, nó có thể gây lỗi
cho biến tần hoặc phá hủy tun điện hoặc thiết bị chống quá áp.
