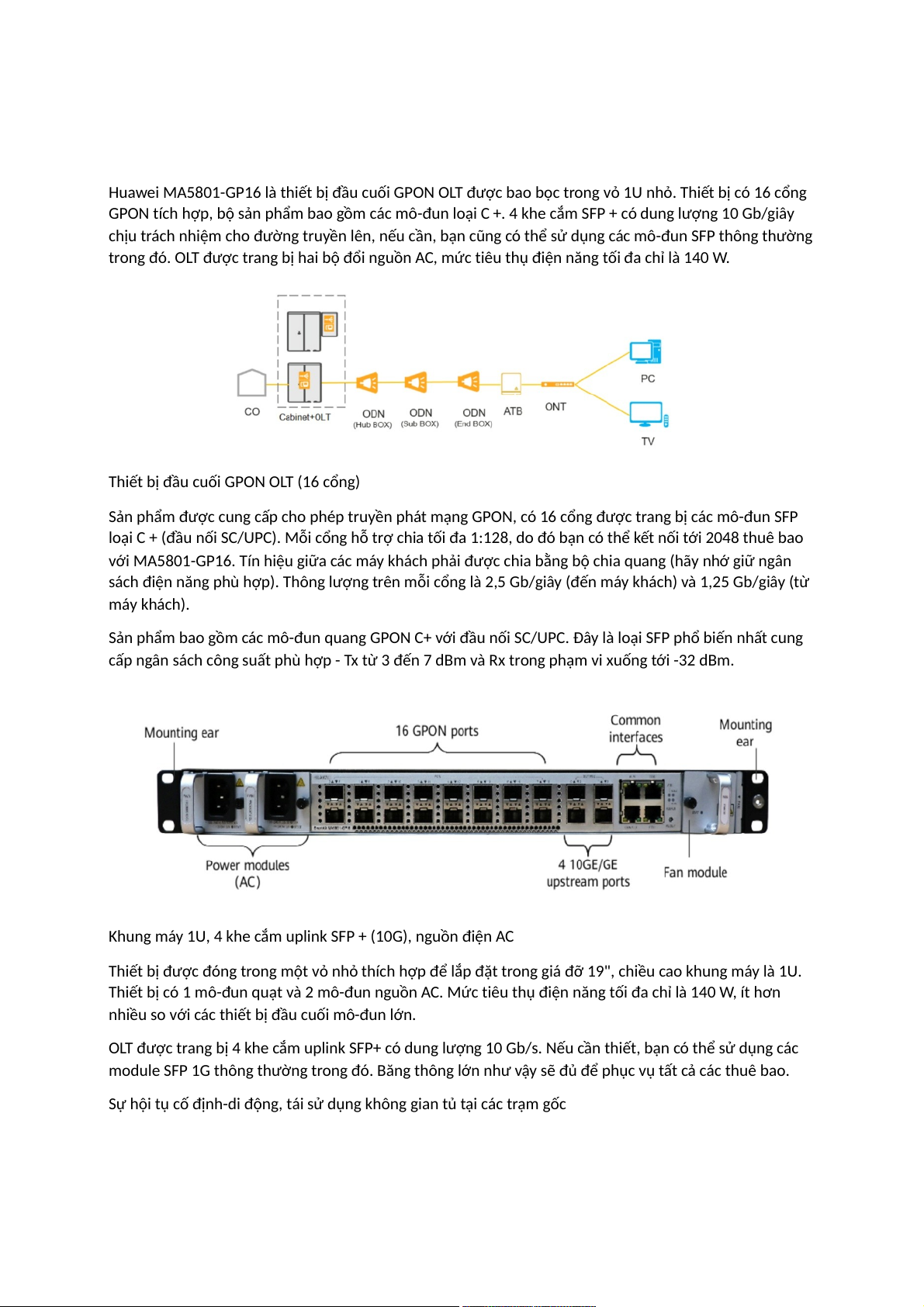

Huawei MA5801-GP16 là thiết bị đầu cuối GPON OLT được bao bọc trong vỏ 1U nhỏ. Thiết bị có 16 cổng
GPON tích hợp, bộ sản phẩm bao gồm các mô-đun loại C +. 4 khe cắm SFP + có dung lượng 10 Gb/giây
chịu trách nhiệm cho đường truyền lên, nếu cần, bạn cũng có thể sử dụng các mô-đun SFP thông thường
trong đó. OLT được trang bị hai bộ đổi nguồn AC, mức tiêu thụ điện năng tối đa chỉ là 140 W.
Thiết bị đầu cuối GPON OLT (16 cổng)
Sản phẩm được cung cấp cho phép truyền phát mạng GPON, có 16 cổng được trang bị các mô-đun SFP
loại C + (đầu nối SC/UPC). Mỗi cổng hỗ trợ chia tối đa 1:128, do đó bạn có thể kết nối tới 2048 thuê bao
với MA5801-GP16. Tín hiệu giữa các máy khách phải được chia bằng bộ chia quang (hãy nhớ giữ ngân
sách điện năng phù hợp). Thông lượng trên mỗi cổng là 2,5 Gb/giây (đến máy khách) và 1,25 Gb/giây (từ máy khách).
Sản phẩm bao gồm các mô-đun quang GPON C+ với đầu nối SC/UPC. Đây là loại SFP phổ biến nhất cung
cấp ngân sách công suất phù hợp - Tx từ 3 đến 7 dBm và Rx trong phạm vi xuống tới -32 dBm.
Khung máy 1U, 4 khe cắm uplink SFP + (10G), nguồn điện AC
Thiết bị được đóng trong một vỏ nhỏ thích hợp để lắp đặt trong giá đỡ 19", chiều cao khung máy là 1U.
Thiết bị có 1 mô-đun quạt và 2 mô-đun nguồn AC. Mức tiêu thụ điện năng tối đa chỉ là 140 W, ít hơn
nhiều so với các thiết bị đầu cuối mô-đun lớn.
OLT được trang bị 4 khe cắm uplink SFP+ có dung lượng 10 Gb/s. Nếu cần thiết, bạn có thể sử dụng các
module SFP 1G thông thường trong đó. Băng thông lớn như vậy sẽ đủ để phục vụ tất cả các thuê bao.
Sự hội tụ cố định-di động, tái sử dụng không gian tủ tại các trạm gốc

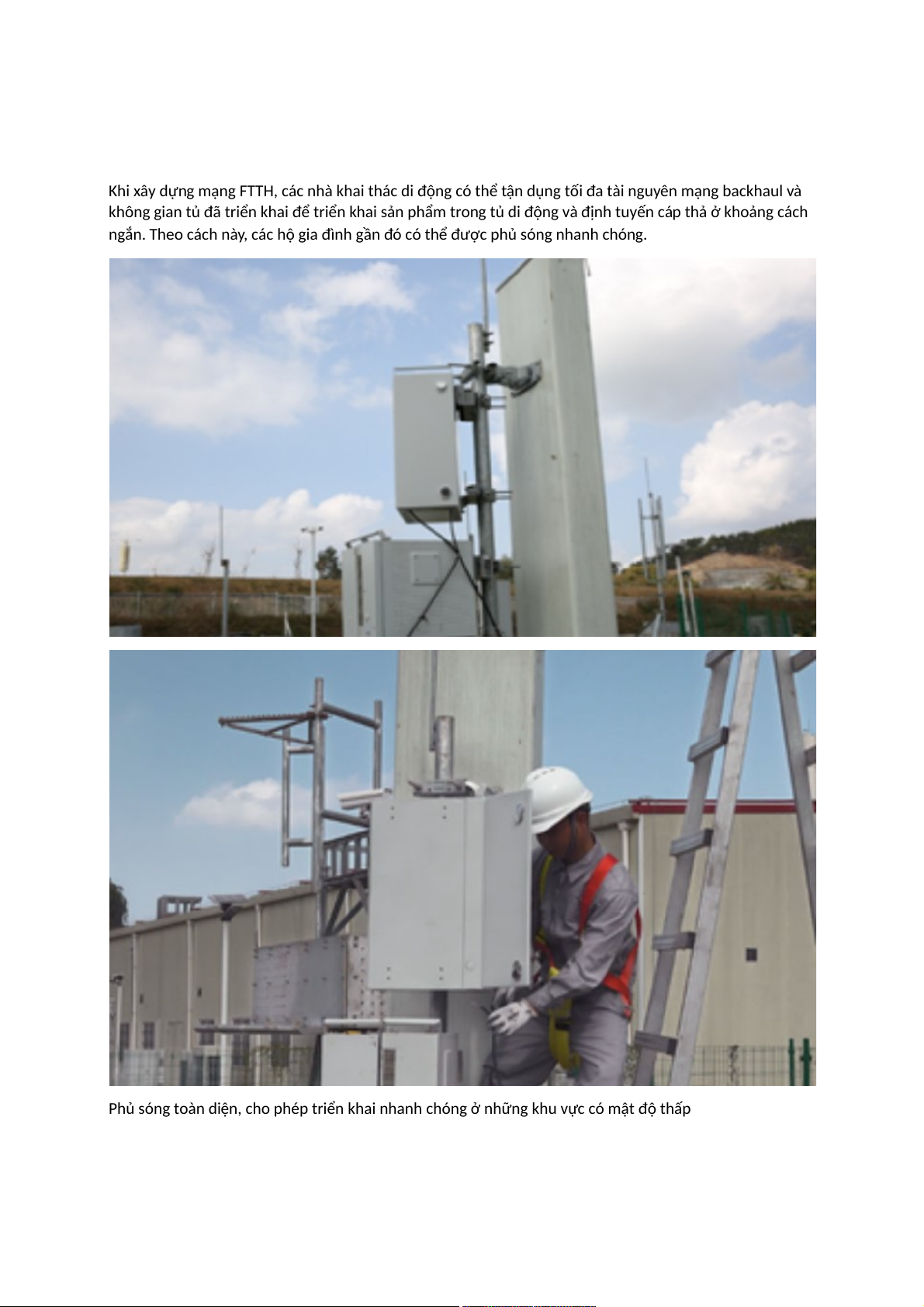

Khi xây dựng mạng FTTH, các nhà khai thác di động có thể tận dụng tối đa tài nguyên mạng backhaul và
không gian tủ đã triển khai để triển khai sản phẩm trong tủ di động và định tuyến cáp thả ở khoảng cách
ngắn. Theo cách này, các hộ gia đình gần đó có thể được phủ sóng nhanh chóng.
Phủ sóng toàn diện, cho phép triển khai nhanh chóng ở những khu vực có mật độ thấp

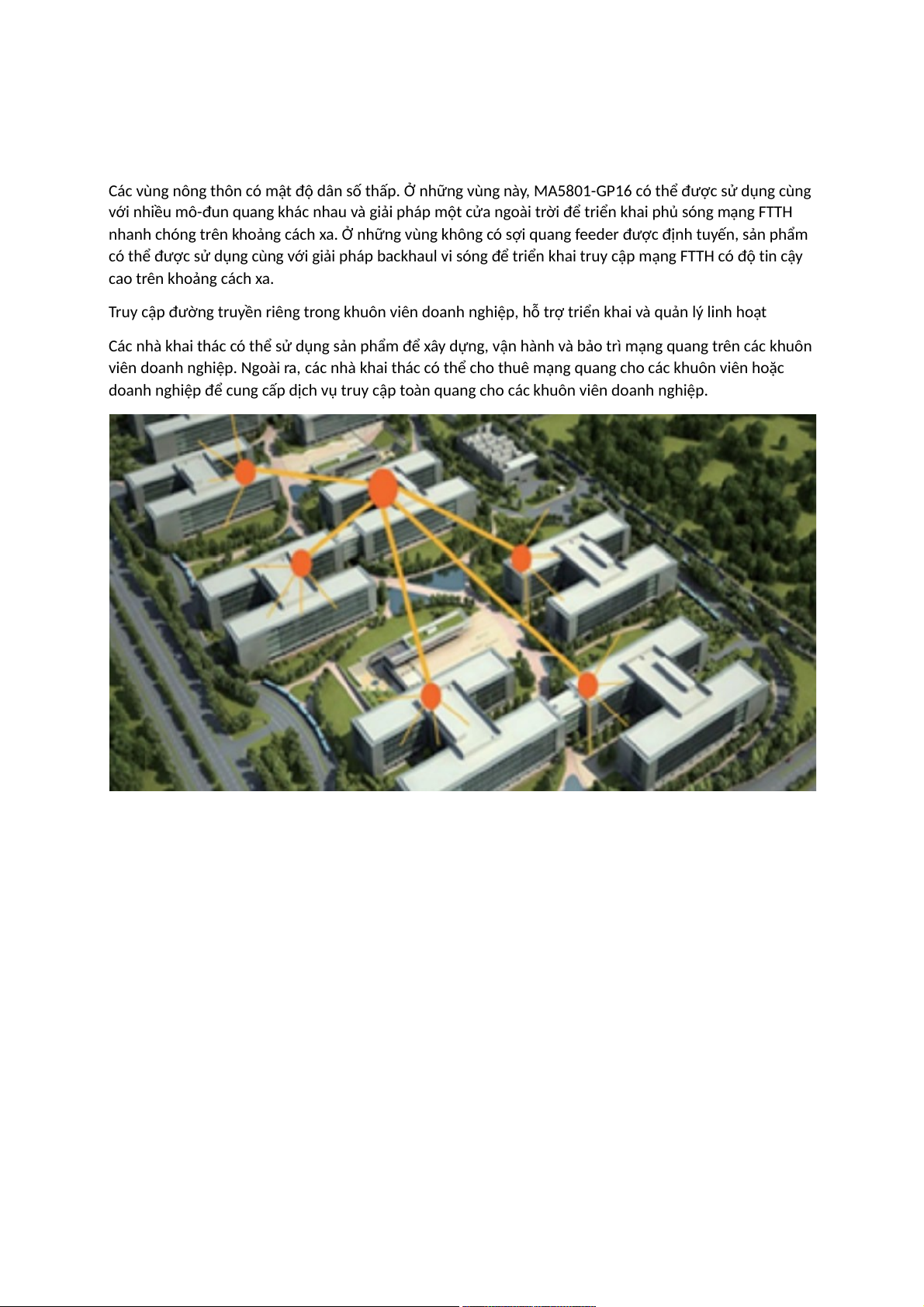

Các vùng nông thôn có mật độ dân số thấp. Ở những vùng này, MA5801-GP16 có thể được sử dụng cùng
với nhiều mô-đun quang khác nhau và giải pháp một cửa ngoài trời để triển khai phủ sóng mạng FTTH
nhanh chóng trên khoảng cách xa. Ở những vùng không có sợi quang feeder được định tuyến, sản phẩm
có thể được sử dụng cùng với giải pháp backhaul vi sóng để triển khai truy cập mạng FTTH có độ tin cậy cao trên khoảng cách xa.
Truy cập đường truyền riêng trong khuôn viên doanh nghiệp, hỗ trợ triển khai và quản lý linh hoạt
Các nhà khai thác có thể sử dụng sản phẩm để xây dựng, vận hành và bảo trì mạng quang trên các khuôn
viên doanh nghiệp. Ngoài ra, các nhà khai thác có thể cho thuê mạng quang cho các khuôn viên hoặc
doanh nghiệp để cung cấp dịch vụ truy cập toàn quang cho các khuôn viên doanh nghiệp. Nguyên lý hoạt động

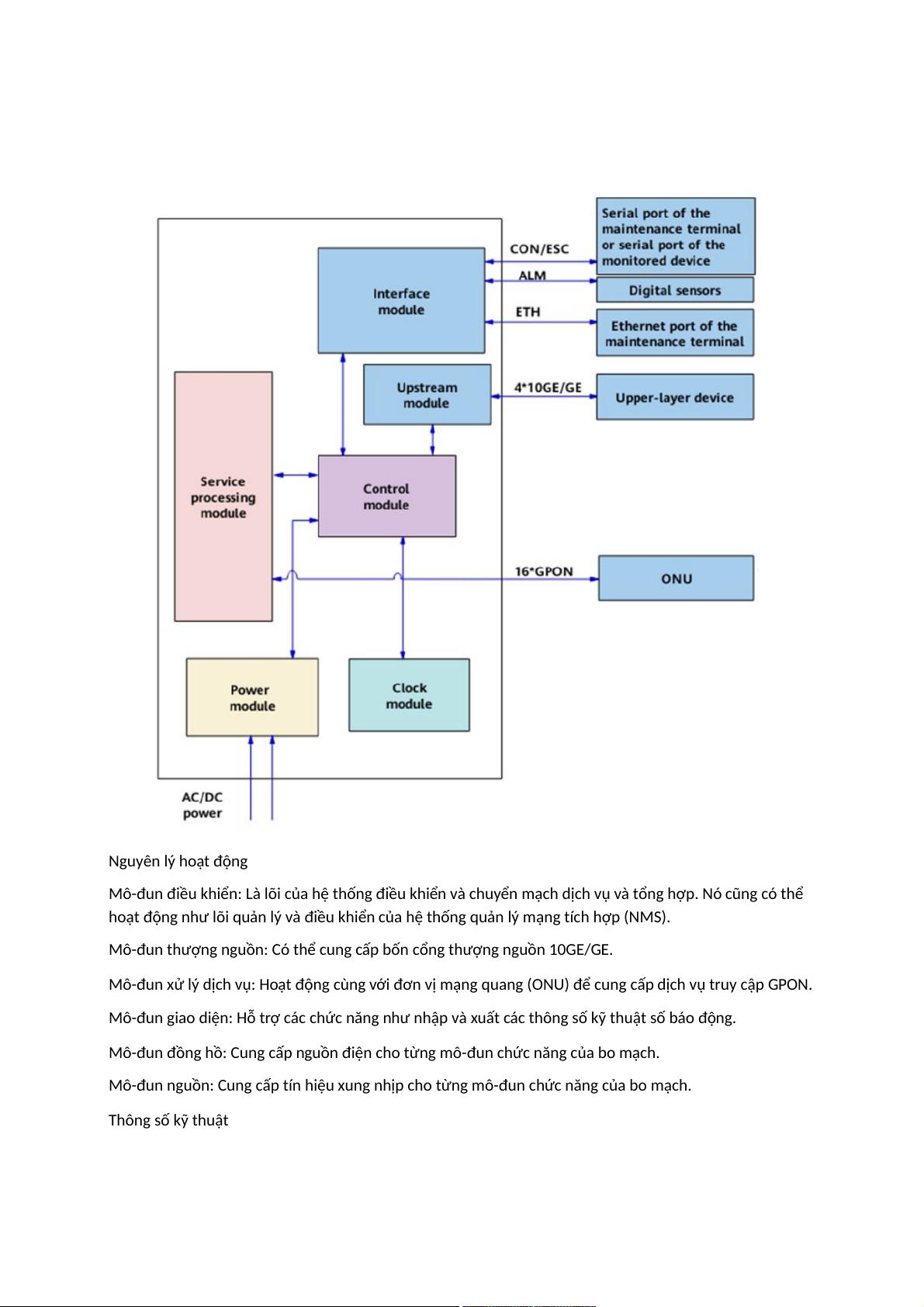

Mô-đun điều khiển: Là lõi của hệ thống điều khiển và chuyển mạch dịch vụ và tổng hợp. Nó cũng có thể
hoạt động như lõi quản lý và điều khiển của hệ thống quản lý mạng tích hợp (NMS).
Mô-đun thượng nguồn: Có thể cung cấp bốn cổng thượng nguồn 10GE/GE.
Mô-đun xử lý dịch vụ: Hoạt động cùng với đơn vị mạng quang (ONU) để cung cấp dịch vụ truy cập GPON.
Mô-đun giao diện: Hỗ trợ các chức năng như nhập và xuất các thông số kỹ thuật số báo động.
Mô-đun đồng hồ: Cung cấp nguồn điện cho từng mô-đun chức năng của bo mạch.
Mô-đun nguồn: Cung cấp tín hiệu xung nhịp cho từng mô-đun chức năng của bo mạch. Thông số kỹ thuật MA5801-GP16 Cổng ngoài Cổng nguồn AC 2
Nút này được sử dụng để thiết lập lại bảng theo cách thủ công. Thiết lập lại bảng s Nút đặt lại
Do đó, hãy thận trọng khi sử dụng nút thiết lập lại. 16 Cổng GPON
Cung cấp 16 cổng GPON để truy cập dịch vụ GPON. 4
Cổng thượng nguồn (10GE/GE quang) Cung cấp 4 cổng 10GE/GE để truyền dữ liệu ngược dòng. Cổng mạng bảo trì GE
Cổng bảo trì BASE-T 10/100/1000M. Kết nối với cổng Ethernet của thiết bị đầu cuố
Cổng nối tiếp RS-232/Cổng nối tiếp
Được kết nối với cổng nối tiếp của thiết bị đầu cuối bảo trì/Được kết nối với cổng n giám sát RS-485 sát. Cảng TOD 1
Cổng giám sát môi trường
Kết nối với cảm biến kỹ thuật số. Các tính năng chính Chuyển tiếp VLAN+MAC PPPoE+ Chuyển tiếp SVLAN+CVLAN Tính năng của lớp 2 Tùy chọn DHCP82 Định tuyến tĩnh OSPF/OSPFv3 BGP/BGP4+ Chuyển tiếp DHCP RIP/RIPng IS-IS ARP Tính năng của lớp 3 VRF Đa hướng IGMP v2/v3 MLDv1/v2

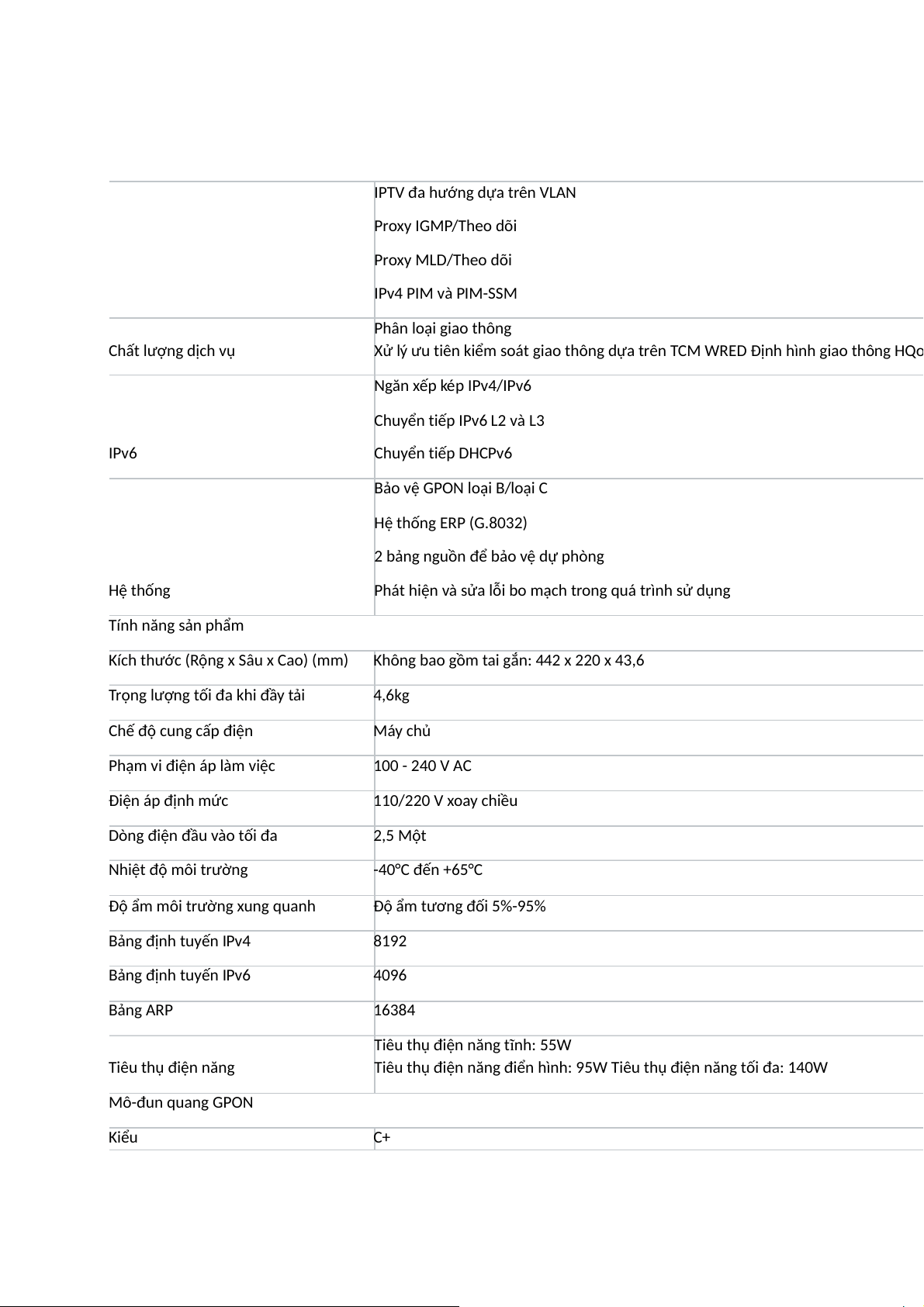

IPTV đa hướng dựa trên VLAN Proxy IGMP/Theo dõi Proxy MLD/Theo dõi IPv4 PIM và PIM-SSM Phân loại giao thông Chất lượng dịch vụ
Xử lý ưu tiên kiểm soát giao thông dựa trên TCM WRED Định hình giao thông HQo Ngăn xếp kép IPv4/IPv6 Chuyển tiếp IPv6 L2 và L3 IPv6 Chuyển tiếp DHCPv6
Bảo vệ GPON loại B/loại C Hệ thống ERP (G.8032)
2 bảng nguồn để bảo vệ dự phòng Hệ thống
Phát hiện và sửa lỗi bo mạch trong quá trình sử dụng Tính năng sản phẩm
Kích thước (Rộng x Sâu x Cao) (mm)
Không bao gồm tai gắn: 442 x 220 x 43,6
Trọng lượng tối đa khi đầy tải 4,6kg Chế độ cung cấp điện Máy chủ
Phạm vi điện áp làm việc 100 - 240 V AC Điện áp định mức 110/220 V xoay chiều
Dòng điện đầu vào tối đa 2,5 Một Nhiệt độ môi trường -40°C đến +65°C
Độ ẩm môi trường xung quanh
Độ ẩm tương đối 5%-95% Bảng định tuyến IPv4 8192 Bảng định tuyến IPv6 4096 Bảng ARP 16384
Tiêu thụ điện năng tĩnh: 55W Tiêu thụ điện năng

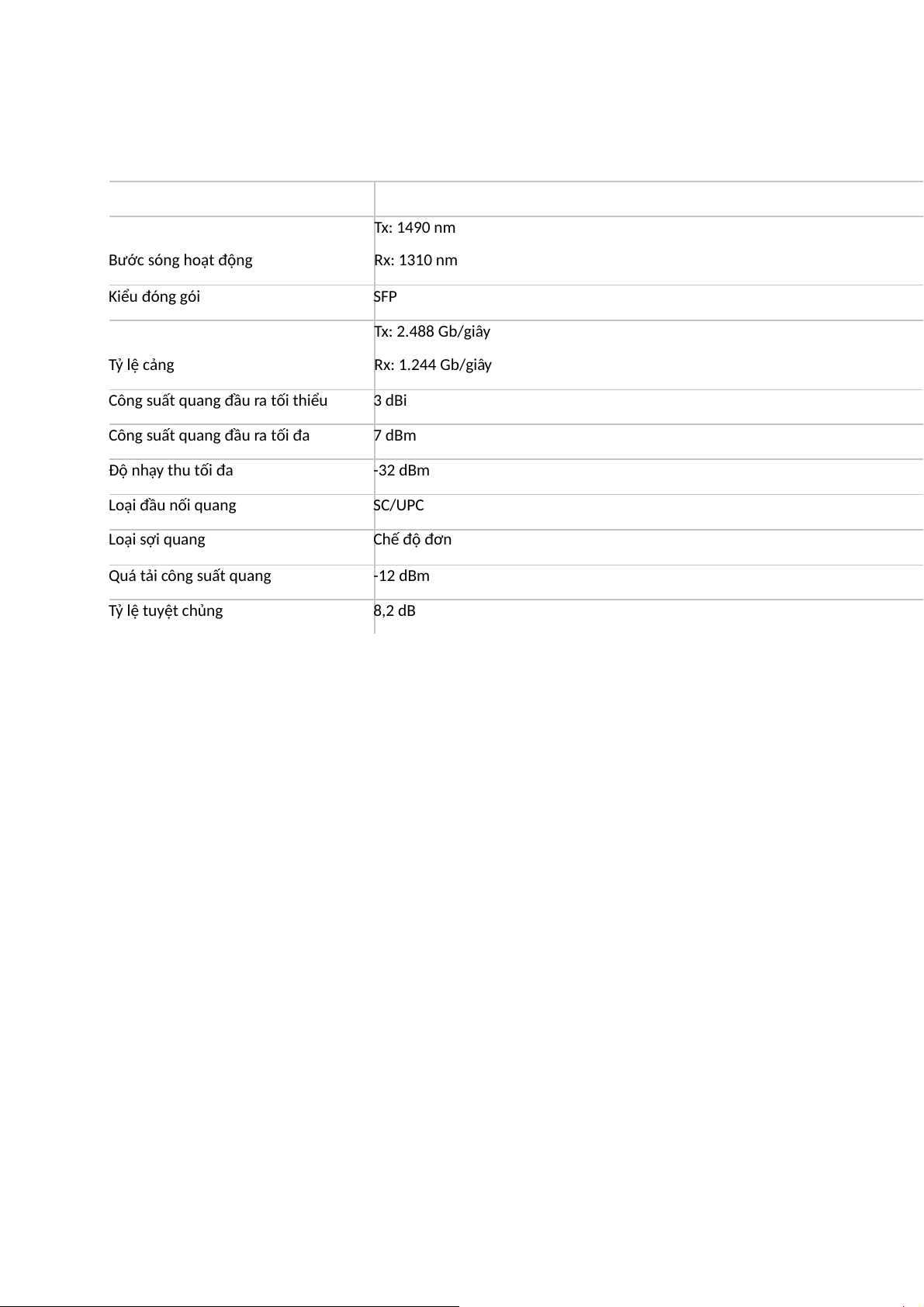

Tiêu thụ điện năng điển hình: 95W Tiêu thụ điện năng tối đa: 140W Mô-đun quang GPON Kiểu C+ Tx: 1490 nm Bước sóng hoạt động Rx: 1310 nm Kiểu đóng gói SFP Tx: 2.488 Gb/giây Tỷ lệ cảng Rx: 1.244 Gb/giây
Công suất quang đầu ra tối thiểu 3 dBi
Công suất quang đầu ra tối đa 7 dBm Độ nhạy thu tối đa -32 dBm Loại đầu nối quang SC/UPC Loại sợi quang Chế độ đơn Quá tải công suất quang -12 dBm Tỷ lệ tuyệt chủng 8,2 dB
