THỰC HÀNH TRUYỀN SÓNG ANTEN Hoàng Sỹ Minh B22DCVT337 Nhóm 3 tổ 3 1. Yêu cầu mô phỏng: - Loại anten: dipole - Tần số
hoạt động: 2.337GHz 2. Tính toán tham số thiết kế:

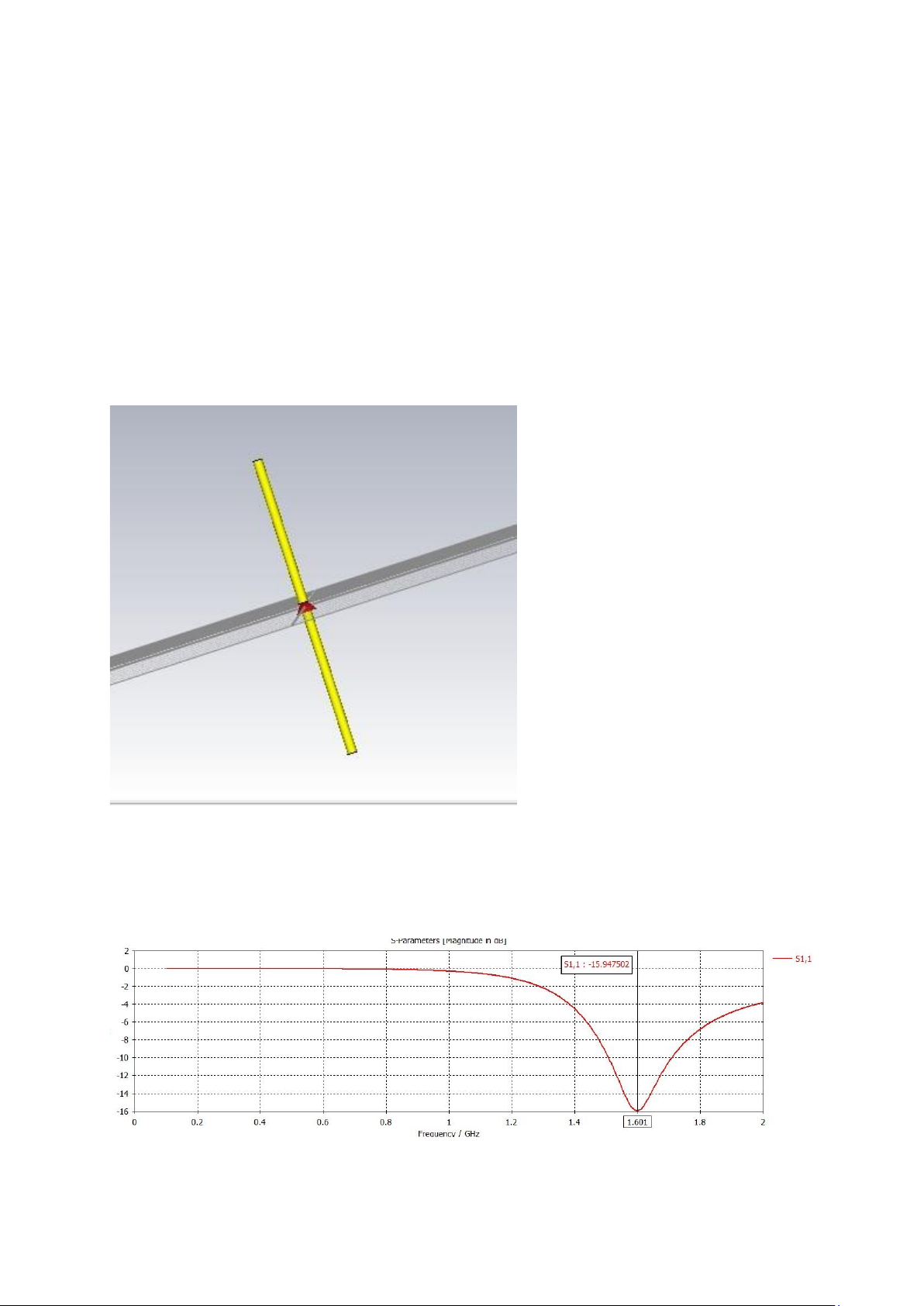

2.1. Tính tham số kích thước của anten: f=2.337GHz l=40mm s=2.337mm r=1.337mm 3. Kết quả mô phỏng:
Kết luận: Anten hoạt động ở tần số f=1.601GHz lệch 0.7Hz lOMoAR cPSD| 58977565
3.2. Tối ưu tham số thiết kế

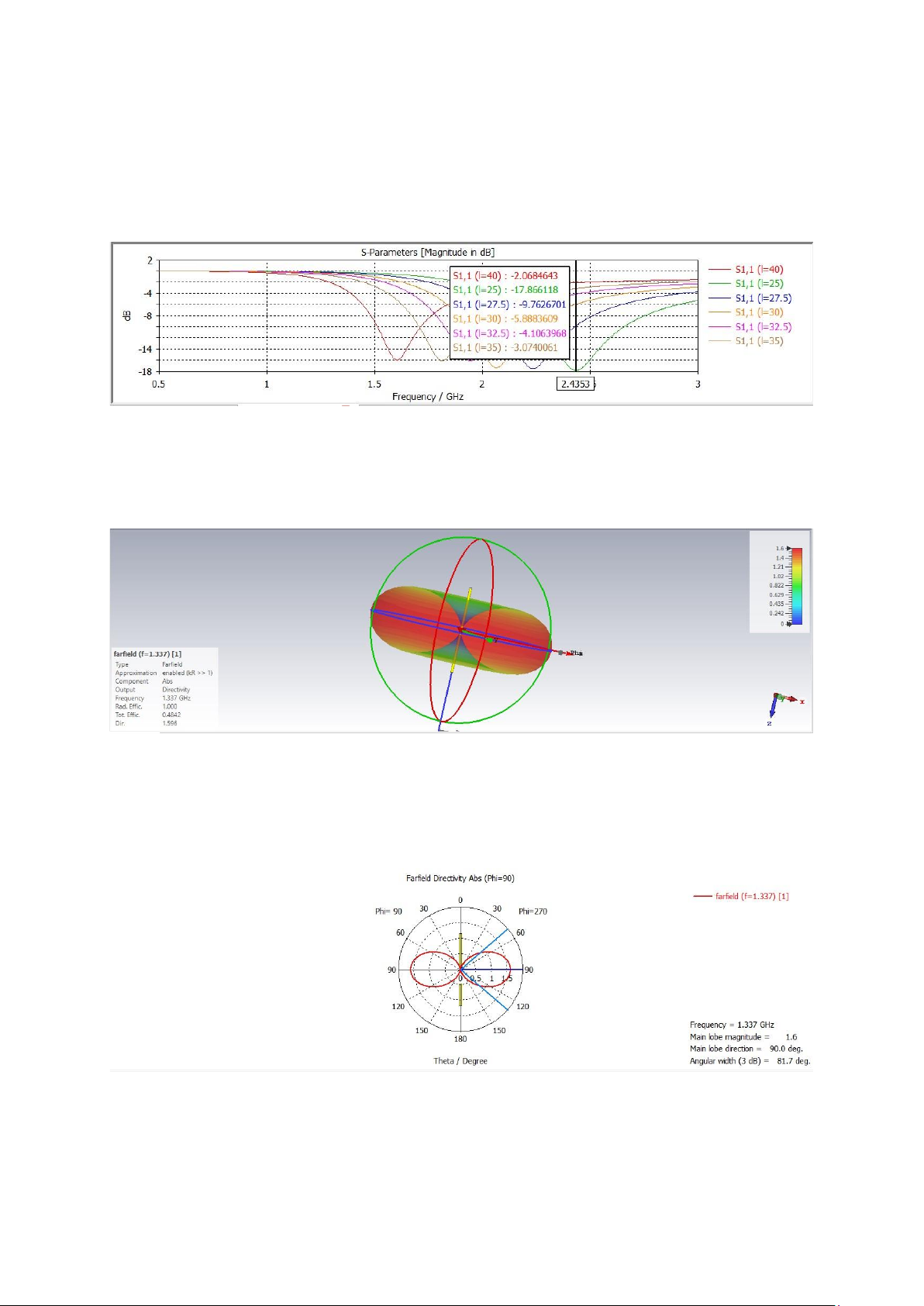

3.2.1. Quét tham số để đạt được tần số hoạt động theo yêu cầu:
Các tham số ảnh hưởng đến tần số hoạt động của anten: chiều dài l của anten, bán kính của chấn tử.
3.3. Kết quả bức xạ của anten
Yêu cầu: Chỉ ra các tham số đặc trưng cho bức xạ của anten • Đồ thị bức xạ
• Hệ số tính hướng 1.596 , hệ số khuếch đại 1.596
• Hiệu suất tổng 0.4842
• Độ rộng búp sóng:81.7 độ
