lOMoARcPSD| 58950985
ĐẠI HỌC XÂY DỰNG
KHOA KĨ THUẬT MÔI TRƯỜNG
BỘ MÔN VI KHÍ HẬU
------------
THUYẾT MINH ĐỒ ÁN
THÔNG GIÓ
Giảng viên hướng dẫn: TS. Nguyễn Huy Tiến
Họ và tên sinh viên:
Mã số sinh viên:
Lớp:
Ngày hoàn thành:
Hà Nội, ngày tháng năm 2023
lOMoARcPSD| 58950985
MỤC LỤC
CHƯƠNG I: CHỌN THÔNG SỐ TÍNH TOÁN VÀ KẾT CẤU BAO CHE.......6
1.1. Giới thiệu chung:............................................................................................6
1.2. Chọn thông số tính toán trong và ngoài công trình:.......................................6
1.2.1. Các số liệu về không khí bên ngoài công trình của tỉnh Lai Châu:...................6
1.1.2.Chọn thông số trong công trình:........................................................................6
1.3. Chọn kết cấu tính toán và hệ thông truyền nhiệt k:........................................7
1.3.1. Cấu tạo kết cấu bao che:...................................................................................7
1.3.2. Tính hệ số truyền nhiệt K của kết cấu:..............................................................8
CHƯƠNG II: TÍNH TOÁN TỔN THẤT NHIỆT..............................................10
2.1. Tổn thất nhiệt qua kết cấu:...........................................................................10
2.1.1. Công thức tổng quát:......................................................................................10
2.1.2. Tổn thất nhiệt vào mùa Đông:........................................................................10
2.1.3. Tổn thất nhiệt vào mùa Hè:............................................................................11
2.2. Tốn thất nhiệt do rò gió:...............................................................................11
2.2.1. Tính cho mùa Đông.............................................................................................................11
2.2.2. Tính cho mùa hè:................................................................................................................13
2.3. Tốn thất do nung nóng vật liệu đem vào xưởng:..........................................14
2.4. Tổng kết nhiệt tổn thất:................................................................................15
CHƯƠNG III: TÍNH TOÁN TỎA NHIỆT VÀ THU NHIỆT............................15
3.1. Tỏa nhiệt do người:......................................................................................15
3.2. Tỏa nhiệt do chiếu sáng:...............................................................................16
3.3. Tỏa nhiệt do động cơ và các thiết bị dùng điện:...........................................17
3.4. Tỏa nhiệt do vật liệu nung nóng để nguội:...................................................18
3.4.1. Tỏa nhiệt trong quá trình làm nguội dần không thay đổi trạng thái:...............18
3.4.2. Tỏa nhiệt trong quá trình làm nguội dần có thay đổi trạng thái:.....................19
3.5. Tỏa nhiệt do lò nung:....................................................................................21
3.5.1. Tỏa nhiệt từ lò nấu gang:................................................................................21
3.5.1.1. Nhiệt tỏa mặt ngoài thành lò...........................................................................................21
3.5.1.2. Nhiệt tỏa kết cấu thành lò:..............................................................................................22
3.5.1.3. Truyền qua nóc lò............................................................................................................23
3.5.1.4. Truyền qua đáy lò............................................................................................................24
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
3.5.1.5. Truyền qua cửa lò............................................................................................................25
3.5.1.6. Tổng lượng nhiệt tỏa ra từ lò:.........................................................................................27
3.6. Tính toán nội suy cho các lò còn lại:............................................................28
3.7. Tính nhiệt từ bể nóng:..................................................................................29
3.7.1. Tính về mùa Đông..........................................................................................29
3.7.1.1. Tỏa nhiệt qua thành bể....................................................................................................29
3.7.1.2. Tỏa nhiệt qua đáy bể:......................................................................................................30
3.7.1.3. Tỏa nhiệt từ mặt thoáng của chất lỏng............................................................................30
3.7.2. Tính về mùa Hè..............................................................................................31
3.8. Tổng kết tỏa nhiệt:........................................................................................31
3.9. Thu nhiệt do bức xạ mặt trời:.......................................................................31
3.9.1. Bức xạ mặt trời truyền vào nhà qua cửa kính:................................................31
3.9.2. Bức xạ mặt trời truyền vào nhà qua mái:........................................................32
3.9.2.1. Nhiệt bức xạ truyền vào nhà do chênh lệch nhiệt độ:.....................................................32
3.9.2.2. Bức xạ mặt trời do dao động nhiệt độ:............................................................................33
3.10. Tổng kết nhiệt thừa:...................................................................................34
3.10.1. Tổng kết nhiệt thừa mùa đông:.....................................................................34
3.10.2. Tổng kết nhiệt thừa mùa hè..........................................................................35
CHƯƠNG IV: TÍNH TOÁN THÔNG GIÓ CỤC BỘ........................................35
4.1. Tính chụp hút trên mái đua trên cửa lò nung:..............................................35
4.1.1. Đối với lò nấu gang........................................................................................35
4.1.2. Đối với lò nấu nhôm:......................................................................................40
4.1.3. Đối với lò điện trở kiểu đứng:........................................................................45
...........................................................................................50
4.1.4. Đối với lò điện trở kiểu buồng:
4.2. Tính toán chụp hút trên lò sấy khuân:..........................................................55
4.3. Tính toán chụp hút lồng cho lò rèn 2 miệng lửa:.........................................58
4.4. Tính toán chụp hút 1 bên thành:...................................................................60
4.5. Tính toán hút bụi:.........................................................................................61
4.5.1. Tính toán hút bụi cho máy mài 2 đá, máy nén khí di động:............................61
4.5.2. Tính toán panen hút cho bàn đê hàn, bàn hàn hơi, thiết bị phun kim loại:......61
4.6. Tính toán hoa sen không khí:.......................................................................63
lOMoARcPSD| 58950985
CHƯƠNG 5. CÂN BẰNG VÀ TÍNH TOÁN LƯU LƯỢNG THÔNG GIÓ.....66
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
5.1. Cân bằng nhiệt..............................................................................................66
5.2. Cân bằng lưu lượng:.....................................................................................67
5.3. Giải phương trình cân bằng nhiệt và cân bằng lưu lượng:...........................67
5.4. Tính toán thông gió tự nhiên........................................................................70
5.4.1. Tính toán lưu lượng hút chung...........................................................................................70
5.4.2. Kiểm tra lưu lượng thoát ra qua cửa F
2
:..........................................................72
CHƯƠNG 6. TÍNH TOÁN THỦY LỰC LỰA CHỌN QUẠT VÀ CÁC THIẾT
BỊ.........................................................................................................................73
6.1. Phương pháp tính toán..................................................................................73
6.2. Tính toán hệ thống thổi chung:.....................................................................74
6.2.1. Tính toán thủy lực:.........................................................................................74
6.3. Tính toán hệ thống thổi hoa sen không khí..................................................79
6.3.1 Tính toán thủy lực:..........................................................................................79
6.3.2 Chọng quạt cho hệ thống thổi hoa sen không khí:...........................................81
6.4. Tính toán thủy lực và chọn quạt hệ thống hút cho bàn hàn hơi, thiêt bị phun
tỏa hơi độc hại (hút Panen)..................................................................................83
6.4.1.Tính toán thủy lực:..........................................................................................83
6.4.2. Chọn quạt :.....................................................................................................84
6.5. Tính toán thủy lực và chọn quạt hệ thống hút cục bộ các bể đựng dầu và
nước.....................................................................................................................86
6.5.1.Tính thủy lực :.................................................................................................86
6.5.2.Tính chọn quạt và động cơ cho hệ thống:........................................................89
6.6. Tính toán thủy lực và chọn quạt hệ thống hút bụi cho máy mài 2 đá:.........89
6.6.1.Tính toán thủy lực:..........................................................................................89
6.6.2.Tính chọn quạt và động cơ cho hệ thống:........................................................91
6.7. Tính toán thủy lực và chọn quạt hệ thống hút bụi cho máy nén khí di động:
.............................................................................................................................92
6.7.1.Tính toán thủy lực............................................................................................92
6.7.2.Tính chọn quạt và động cơ cho hệ thống:........................................................93
TS. Nguyễn Huy Tiến
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
CHƯƠNG I: CHỌN THÔNG SỐ TÍNH TOÁN VÀ
KẾT CẤU BAO CHE
1.1. Giới thiệu chung:
1.2. Chọn thông số tính toán trong và ngoài công trình:
1.2.1. Các số liệu về không khí bên ngoài công trình của tỉnh Lai Châu:
Lấy theo quy chuẩn Việt Nam 02:2009/BXD (QCVN02:2009/BXD)
Mùa hè (lấy vào tháng 8):
- Nhiệt độ tính toán ngoài nhà vào mùa hè là nhiệt độ tối cao trung bình của
tháng nóng nhất là: 32
0
C (Tra bảng 2.3 QCVN02:2009/BXD)
- Độ ẩm tương đối của không khí: 86,7% (Tra bảng 2.10 QCVN02:2009/BXD)
- Vận tốc gió trung bình tháng nóng nhất là: 0,7 m/s (Tra bảng 2.15
QCVN02:2009/BXD)
- Hướng gió chủ đạo của tháng nóng nhất là: Nam với tần suất xuất hiện là 11,7
(Trabảng 2.16 QCVN02:2009/BXD) Mùa đông (lấy vào tháng 1):
- Nhiệt độ tính toán ngoài nhà vào mùa đông là nhiệt độ tối thấp trung bình của
tháng lạnh nhất là: 13,6
0
C (Tra bảng 2.4 QCVN02:2009/BXD)
- Độ ẩm tương đối của không khí: 81,1% (Tra bảng 2.10 QCVN02:2009/BXD)
- Vận tốc gió trung bình tháng nóng nhất là: 1,1 m/s (Tra bảng 2.15
QCVN02:2009/BXD)
- Hướng gió chủ đạo của tháng lạnh nhất là: Bắc với tần suất xuất hiện là 13,3
(Trabảng 2.16 QCVN02:2009/BXD)
1.1.2.Chọn thông số trong công trình:
- Nhiệt độ tính toán trong nhà vào mùa hè lấy cao hơn nhiệt độ tính toán ngoài nhàvào
mùa hè từ 2-5
0
C. Nhưng không được quá 35
0
C, vận tốc v=1,5m/s.
t
T(H )
=> được lấy bằng nhiệt độ tính toán ngoài nhà vào mùa hè cộng thêm (2 3)
0
C.
t(H )
Nên: T = t N¿¿¿ = 32 + 2,4 = 340C
- Nhiệt độ tính toán trong nhà vào mùa đông lấy
t
T
(H ) = 20 – 24
o
C. => Nên ta chọn:
t
T
(H ) = 20
o
C, vận tốc gió v=0,6 m/s.
- Đối với trong nhà thì độ ẩm tối ưu là 𝝋=60-75% nên ta chọn 𝝋=70%. Bảng 1.1.
Bảng tóm tắt các thông số khí hậu bên ngoài
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
N
goài nhà
Tr
ong nhà
Thông số
V
(m/s)
φ
(%)
Tttt
(ºC)
V
(m/s)
φ
(%)
Mùa
Đông
1,1
81,1
20
0,6
70
Mùa Hè
0,7
86,7
34
1,5
70
1.3. Chọn kết cấu tính toán và hệ thông truyền nhiệt k:
1.3.1. Cấu tạo kết cấu bao che:

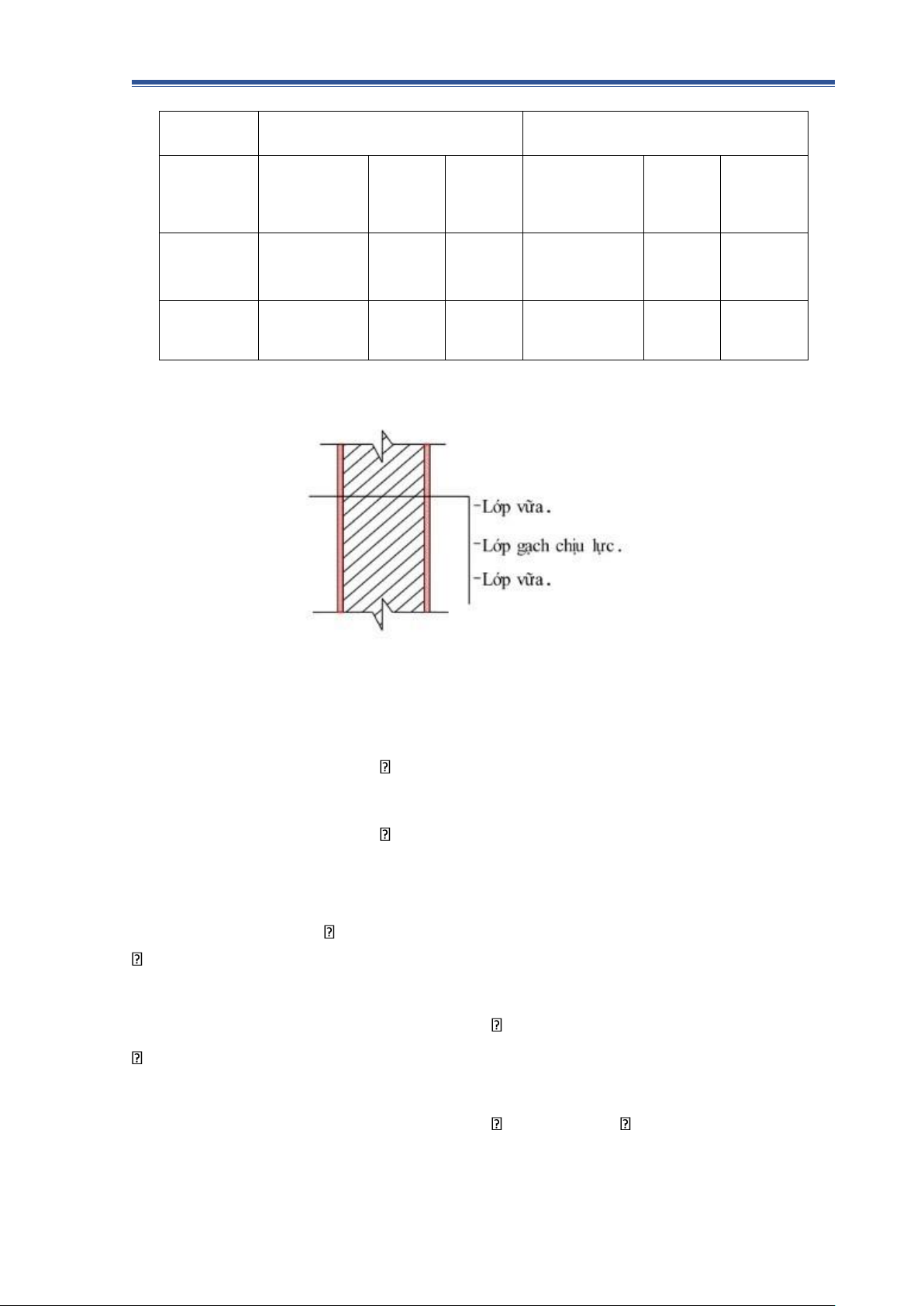

Hình 1.1 :Kết cấu của tường
- Lớp 1: Vữa xi măng
• Dày δ
1
= 15 mm = 0,015 m.
• Hệ số dẫn nhiệt:
1
= 0,93(w/mK) - Lớp 2: Khối xây gạch.
• Dày δ
2
= 220 mm =0,22 m.
• Hệ số dẫn nhiệt:
2
= 0,81(w/mK).
- Lớp 3: Vữa xi măng giống lớp 1.
• Dày δ
3
= 15 mm = 0,015 m.
• Hệ số dẫn nhiệt:
3
= 0,93(w/mK).
Cửa sổ, cửa mái bằng kính xây dựng.
- Dày δ
k
= 0,005 m.
- Hệ số dẫn nhiệt:
k
= 0,76(w/mK).
Cửa đi sử dụng vật liệu bằng tôn:
- Dày δ
t
= 0,002 m.
- Hệ số dẫn nhiệt:
t
= 58(w/mK). Mái che: mái 1 lớp làm
bằng tôn
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
- Dày δ
m
= 0,004 m
- Hệ số dẫn nhiệt:
m
= 50(w/mK)
(Phụ lục 2 – Kĩ thuật Thông gió – GS. Trần Ngọc Chấn)
Kết cấu nền: (Nền không có cách nhiệt):
Chia làm 4 dải nền tính toán: (trang 90 – Kĩ thuật Thông gió – GS. Trần Ngọc Chấn)
• Dải 1: k
1
= 0,4 (W/m
2 0
C)
• Dải 2: k
2
= 0,2 (W/m
2 0
C)
• Dải 3: k
3
= 0,1 (W/m
2 0
C)
• Dải 4: k
4
= 0,06 (W/m
2 0
C)

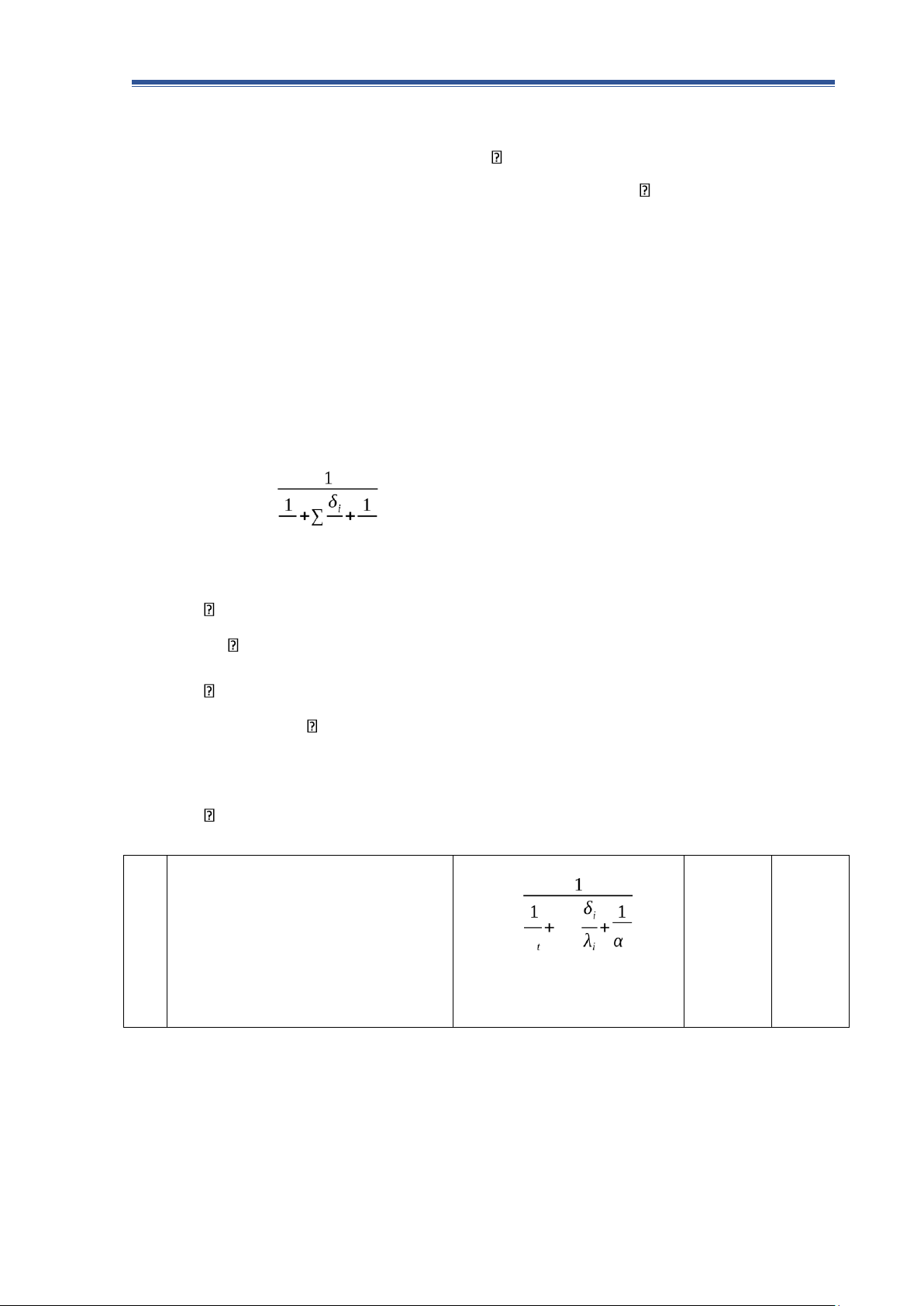

1.3.2. Tính hệ số truyền nhiệt K của kết cấu:
K = (W/m
2 0
C) (1.1) αt λi αn
Trong đó:
+
t
(W/m
2 0
C): hệ số trao đổi nhiệt bên trong nhà, đối với bề mặt trong của
tường nhẵn
t
= 8,72 (W/m
2 0
C).
+
n
(W/m
2 0
C): hệ số trao đổi nhiệt bên ngoài nhà, bề mặt tiếp xúc trực tiếp với
không khí bên ngoài
n
= 23,26(W/m
2 0
C)
+ δ
i
(m): chiều dày lớp vật liệu thứ i.
+
i
(W/m
2 0
C): hệ số dẫn nhiệt của lớp vật liệu thứ i.

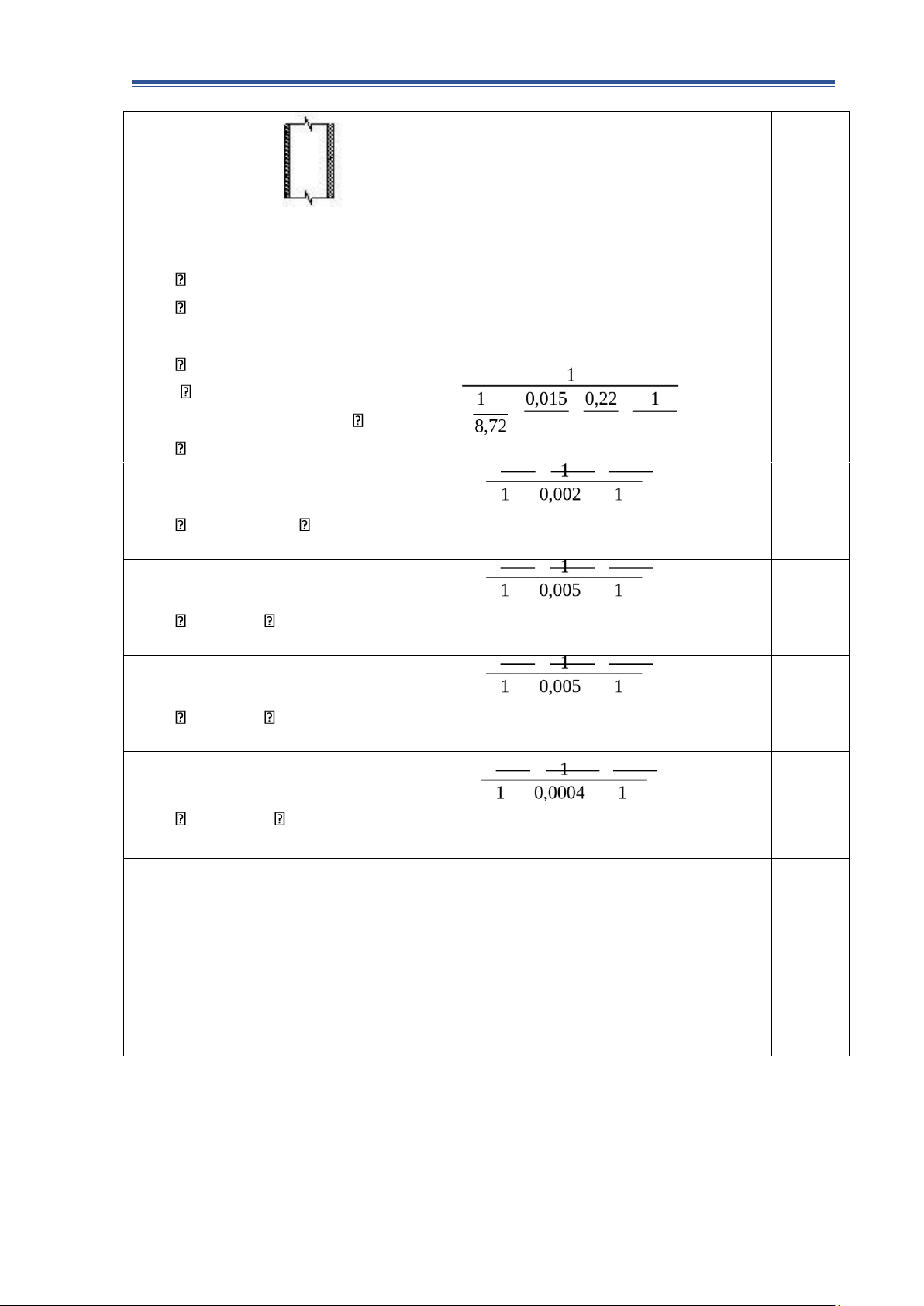

Bảng 1.1: Bảng tính toán xác định hệ số truyền nhiệt qua kết cấu ngăn che
TT
Kết cấu bao che
Công
thức
tính:
∑
α
n
Hệ số K
[W/m
2
0
C]
Nhiệt
trở R
[m
20
C/
W]
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
1
Tường chịu lực: 3 lớp
Lớp 1(vữa xi măng):
1
= 15 mm,
= 0,93 W/mK
Lớp 2 (tường gạch):
2
= 220mm,
= 0,81 W/mK
Lớp 3( vữa xi măng):
3
=15 mm,
=0,93 W/mK
+2 + +
0,93 0,81 23,26
2,166
0,46
2
Cửa đi: tôn
= 0,002 mm; = 58 W/mK
+
+
8,72 58 23,26
6,340
0,157
3
Cửa sổ: kính xây dựng:
= 5mm ; = 0,76 W/mK
+
+
8,72 0,76 23,26
6,088
0,164
4
Cửa mái: kính xây dựng:
= 5mm ; = 0,76 W/mK
+
+
8,72 0,76 23,26
6,088
0,164
5
Mái: tôn
= 0,4 mm; = 50 W/mK
+
+
8,72 50 23,26
6342
0,157
6
Nền:
Dải 1 (W/mK): 236m
2
Dải 2 (W/mK): 204m
2
Dải 3 (W/mK): 46m
2
Tra bảng
0,4
0,2
0,1
CHƯƠNG II: TÍNH TOÁN TỔN THẤT NHIỆT
2.1. Tổn thất nhiệt qua kết cấu:
2.1.1. Công thức tổng quát:
Tổn thất nhiệt qua kết cấu bao che được xác định theo công thức.
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
Q
kc
tt
= k.F.∆t (W)
Trong đó:
+ k: hệ số truyền nhiệt của kết cấu bao che,W/m 2
0
C
+ F: diện tích truyền nhiệt của kết cấu ngăn che, m
2
+ ∆t: hiệu số nhiệt độ tính toán giữa bên trong và bên ngoài nhà,
0
C. Công thức
tính ∆t = (t
T
tt
- t
N
tt
)ψ,
0
C:
• t
t
tt
, nhiệt độ tính toán bên trong nhà,
0
C,
• t
N
tt
, nhiệt độ tính toán bên ngoài nhà,
• ψ: hệ số kể đến vị trí của kết cấu bao che đối với không khí ngoài trời
2.1.2. Tổn thất nhiệt vào mùa Đông:
Bảng 2.1: Tổn thất nhiết qua kết cấu bao che về mùa Đông
STT
Tên kết cấu
Hướng
Công thức tính diện
tích
Diện
tích
F(m2)
k (W/mK)
tT tt
0C
tN tt
0C
ψ
Qkctt
(W)
1B
- Cửa sổ: 30 cửa
Bắc
30×(1,2×2)
72
6,088
20
13,6
1
4339,5
- Tường:
(54×7) - 72
306
2,166
20
13,6
1
6561,7
- Cửa mái:
54×0,8
43,2
6,088
20
13,6
1
2603,7
2N
- Cửa sổ: 8 cửa
Nam
16×(1,2×2)
38,4
6,088
20
13,6
1
2314,4
- Cửa đi: 7 cửa
7×(2×2,5)
35
6,34
20
13,6
1
2196,8
- Tường
(54×7)-38,4-35
304,6
2,166
20
13,6
1
6531,7
- Cửa mái:
54×0,8
43,2
6,088
20
13,6
1
2603,7
3Đ
- Cửa sổ: 2
Đông
2×(1,2×2)
4,8
6,088
20
13,6
1
289,3
- Cửa đi: 1 cửa
2×2,5
5
6,34
20
13,6
1
313,8
- Tường
(9×7) – 4,8 - 5
53,2
2,166
20
13,6
1
1140,8
4T
- Cửa đi: 2 cửa
Tây
2×(2×2,5)
10
6,088
20
13,6
1
602,7
- Tường
(9×7)-10
53
2,166
20
13,6
1
1136,5
5
- Mái:
2× ×54
517,2
6,342
20
13,6
1
32472,8
6
Nền
- Dải 1
236
0,4
20
13,6
1
934,56
- Dải 2
204
0,2
20
13,6
1
403,92
- Dải 3
46
0.1
20
13,6
1
45,54
Tổng tổn thất nhiệt qua kết cấu bao che về mùa Hè
64491,3
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
Diện tích nền:
• Nền có chiều rộng 9m và chiều dài 54m.
• Chia nền làm 4 dải. Ba dải ngoài (dải I, dải II, dải III) mỗi dải rộng 2m còn lại
dải III rộng 1m.
Diện tích dải III
: F
III
= 46×1 = 46m
2
Diện tích dải II
: F
II
= 50×2×2 + 1×2×2 = 204m
2
Diện tích dải I
: F
I
=54×2×2 + 5×2×2 = 236m
2
2.1.3. Tổn thất nhiệt vào mùa Hè:
Q t.thH = (Qđgốc - Qmái). tH/ tD
H
= (64491,3−32472,8) × (34−32)=7762,1 (W)
=> Q
t.th
(20−13,6 )
Trong đó:
• Qt/th(H) : là tổn thất nhiệt qua kết cấu bao che về mùa hè (W)
• Qt/th(D) : là tổn thất nhiệt qua kết cấu bao che về mùa đông (W)
• Qmai(D) : là tổn thất nhiệt qua mái (W)
• t
H
: là độ chênh nhiệt độ về mùa hè trong vào ngoài nhà. (
o
C) t
D
: là
độ chênh nhiệt độ về mùa đông trong vào ngoài nhà. (
o
C)
2.2. Tốn thất nhiệt do rò gió:
Qgió=Ggió .1,005.(tT−tN) (W) Trong
đó:
• 1.005 : là tỷ nhiệt của không khí (kJ/kg oC)
• G
gió
:lưu lượng của gió lùa vào trong khe cửa
• G
gió
= g.l.a (kg/l)
• g: lưu lượng của gió lọt vào nhà qua 1m dài khe cửa (kg/m.h)
• l: tổng độ dài của các khe cửa cùng thuộc 1 loại với nhau
• a: hệ số phụ thuộc vào loại cửa
2.2.1. Tính cho mùa Đông
Đối với khe của có bề rộng 1mm:
v
g
= 1 m/s
g = 3.8 kg/m.h
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
v
g
= 2 m/s
g = 6 kg/m.h
v
g
= 3 m/s
g = 7.4 kg/m.h
v
g
= 4 m/s
g = 8.4 kg/m.h
v
g
= 5 m/s
g = 11.8 kg/m.h
Đối với khe của có bề rộng 1,5mm
v
g
= 1 m/s
g = 5.6 kg/m.h
v
g
= 2 m/s
g = 9.1 kg/m.h
v
g
= 3 m/s
g = 11.2 kg/m.h
v
g
= 4 m/s
g = 12.6 kg/m.h
v
g
= 5 m/s
g = 17.5 kg/m.h
Cửa mái hay cửa sổ 1 lớp khung gỗ a = 1
Cửa mái hay cửa sổ 2 lớp khung gỗ a = 0.5
Cửa mái hay cửa sổ 1 lớp khung thép a = 0.65
Cửa mái hay cửa sổ 2 lớp khung thép a = 2
Cửa đi và cổng ra a = 2
- Tháng lạnh nhất là vào tháng 1 với hướng gió chính là hướng gió Bắc vận tốc
gió trung bình v = 2,6m/s, chọn khe cửa rộng 1 mm, nội suy theo bảng tra trên ta có g
= 6,84 kg/m.h
Với cửa sổ, cửa mái 1 lớp khung thép thì a = 0.65
Cửa đi và cổng ra a = 2
- Tổng chiều dài khe cửa hướng nam và hướng đông là (gồm 1 cửa mái, 8 cửa
sổ, 3 cửa đi)
Bảng 2.2. Chiều dài khe cửa ứng với hướng gió chủ đạo vào mùa đông
Hướng gió
chính
Loại cửa
Chiều dài khe cửa L (m)
Công thức
Kết quả
Bắc
Cửa sổ
30×(1,2×2+2×2)
192
Bảng 2.3. Lượng gió rò qua khe cửa vào mùa đông.
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
Loại cửa
L(m)
a
(kg/m.h)
g
tTtt
(
o
C)
tNtt
(
o
C)
Qrogio
(W)
Cửa sổ
192
0,65
6,84
20
13,6
8493,2
Tổng
8493,2
2.2.2. Tính cho mùa hè:
Tháng nóng nhất là vào tháng 7 với hướng gió chính là hướng gió Đông Nam vận
tốc gió trung bình v = m/s, chọn khe cửa rộng 1 mm, theo bảng tra trên ta có g = 4,16
kg/m.h
Với cửa sổ, cửa mái 1 lớp khung thép thì a = 0.65
Với cửa đi thì a = 2
Chiều dài khe cửa hướng Nam là (gồm 2 cửa đi, 1 cửa mái, 8 cửa sổ)
Bảng 2.4. Chiều dài khe cửa ứng với hướng gió chủ đạo vào mùa hè
Hướng gió
chính
Loại cửa
Chiều dài khe cửa L (m)
Công thức
Kết quả
Đông Nam
Cửa đi
8×(3×2+2×2)
80
Cửa sổ
18×(1,2×2+2×2)
115,2
Bảng 2.5. Lượng gió rò qua khe cửa vào mùa hè.
Loại cửa
L(m)
a
(kg/m.h)
g
tTtt
(
o
C)
tNtt
(
o
C)
Qrogio
(W)
Cửa đi
80
2
4,16
34
32
1605,4
Cửa sổ
115,2
0.65
4,16
34
32
2311,8
Tổng
3917,2
2.3. Tốn thất do nung nóng vật liệu đem vào xưởng:
Tốn thất nhiệt được tính theo công thức sau:
Q
vl t.th
=0,278.G.c(t
c
−t
đ
). β (W)
Trong đó:
• Q
vl t.th
: Nhiệt lượng tổn thất do nung nóng vật liệu mang từ ngoài vào (w)
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
• C : Tỷ nhiệt của vật liệu (KJ/Kg.
0
C) , C vật liệu của thép: C = 0,48(KJ/Kg.
0
C)
tc (
0
C) : Nhiệt độ cuối cùng của vật liệu đưa vào phân xưởng chính là .
• tđ (
0
C) : Nhiệt độ ban đầu của vật liệu đưa vào phân xưởng chính là . β: Hệ
số kể đến nhận nhiệt không đều theo thời gian của vật liệu. Lấy β = 0,6 G: Khối
lượng nguyên vật liệu mang vào phòng. G= G
’
× F (kg/h)
Với G’ = 300÷400kg/m
2
diện tích đáy lò. Ta lấy G’ = 350 kg/m
2
F: Diện tích đáy lò (m
2
)
Bảng 2.6: Tổn thất nhiệt do nung nấu nguyên vật liệu về mùa đông
STT
Tên bộ phận
F
(m
2
)
G= G
’
× F
(kg/h)
C
(kJ/kg.
o
C)
t
c
- t
d
(
0
C)
Β
Qvl t.th
(W)
1
Lò rèn 2 miệng lửa
2×1
700
0,48
9,9
0,6
544,8
2
Lò điện trở kiểu
đứng
1,7×1,7
1011,5
0,48
9,9
0,6
801,7
3
Lò điện trở kiểu
buồng
1,75×1,
6
980
0,48
9,9
0,6
776,8
4
Lò nấu gang
1,5×1,5
675
0,48
9,9
0,6
535
5
Lò nấu nhôm
1,5×1,5
675
0,48
9,9
0,6
535
6
Lò sấy khuân
1,5×1,5
675
0,48
9,9
0,6
535
Tổng
3738,3
Bảng 2.7: Tổn thất nhiệt do nung nấu nguyên vật liệu về mùa Hè
STT
Tên bộ phận
F
(m
2
)
G= G
’
× F
(kg/h)
C
(kJ/kg.
o
C)
t
c
- t
d
(
0
C)
Β
Qvl t.th
(W)
1
Lò rèn 2 miệng lửa
2×1
700
0,48
2,4
0,6
134,5
2
Lò điện trở kiểu
đứng
1,7×1,7
1011,5
0,48
2,4
0,6
194,4
3
Lò điện trở kiểu
buồng
1,75×1,6
980
0,48
2,4
0,6
188,3
4
Lò nấu gang
1,5×1,5
675
0,48
2,4
0,6
129,7
5
Lò nấu nhôm
1,5×1,5
675
0,48
2,4
0,6
129,7
6
Lò sấy khuân
1,5×1,5
675
0,48
2,4
0,6
129,7
Tổ
ng
906,3
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
2.4. Tổng kết nhiệt tổn thất:
Ta có bảng tổng kết nhiệt tổn thất:
Bảng 2.8. Tổng kết nhiệt tổn thất
Mùa
Tổn thất
nhiệt
qua kết cấu
(W)
Tổn thất
nhiệt
do rò gió
(W)
Tổn thất nhiệt do nung nóng
nguyên vật liệu đưa từ ngoài
vào
(W)
Tổng lượng
nhiệt
(W)
Mùa
đông
64491,3
8493,2
3738,3
76722,8
Mùa
hè
7762,1
3917,2
906,3
12585,6
CHƯƠNG III: TÍNH TOÁN TỎA NHIỆT VÀ THU
NHIỆT
3.1. Tỏa nhiệt do người:
- Nhiệt tỏa do người gồm nhiệt hiện và nhiệt ẩn. Khi tính toán nhiệt tỏa do người
trong trường hợp thông gió khử nhiệt thừa ta chỉ tính phần nhiệt hiện q
h
.
- Nhiệt tỏa do người phụ thuộc vào nhiệt độ vận tốc của không khí xung quanh,
trạng thái lao động và tính chất giữ nhiệt của quần áo. Lượng nhiệt hiện do 1 người tỏa
qh (W) được tính bằng công thức :
q
h
= β
1
x β
2
x ( 2,5 + 10,3 x √v
xq
) x ( 35 – t
xq
) ( W/người )
Trong đó :
• β
1
: hệ số cường độ lao động
• β
2
: hệ số kể đến tính chất giữ nhiệt của quần áo
• v
xq
: vận tốc chuyển động của không khí xung quanh ( m/s )
• t
xq
: nhiệt độ không khí xung quanh, txq = tTtt (oC
) a, Tính về mùa Đông
Ta chọn β
1
= 1.15 với công việc nặng và β
2
= 0.4 với quần áo ấm.
q
h
= 1.15 x 0.4 x ( 2.5 + 10.3 x √1.2 ) x ( 35 – 20 ) = 79 ( W/người )
Q
n
= n x q
h
= 50x 79 = 3950 ( W )
b, Tính về mùa Hè
Ta chọn β
1
= 1.15 với công việc nặng và β
2
= 0.65 với quần áo bình thường.
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
q
h
= 1.15 x 0.65 x ( 2.5 + 10.3 x √1.2 ) x ( 35 – 34) = 10.3 ( W/người )
Q
n
= n x qh = 50 x 10.3 = 515 ( W )
3.2. Tỏa nhiệt do chiếu sáng:
Khi thắp sáng thì hầu hết năng lượng điện biến thành nhiệt toả ra môi trường và
lượng nhiệt đó được tính theo công thức:
Q
cs
= N
cs
. η1. η2 [W].
Trong đó:
η
1
: Hệ số kể đến nhiệt tỏa vào phòng, η
1
= 0,4 ÷ 0,7 đối với đèn huỳnh
quang, η
1
= 0,8 ÷ 0,9 đối với đèn dây tóc. Chọn η1 = 0,7 η
2
:Hệ số sử dụng
đèn η
2
=1
N
cs
: Tổng công suất các thiết bị chiếu sáng (kw) Xác định N
cs
: N
cs
=a×F (w). Với: a: Công suất chiếu sáng trên m
2
sàn, a= 8÷12 w/m
2
. Chọn
a = 12 w/m
2
F: diện tích sàn nhà m2.
F= 54 × 9= 486 [m2]
N
cs
= 12×486= 5832 (w)
Nên Q
cs
= 1000×5832×0,7×1= 4082400 (W) = 4082,4(kW)
3.3. Tỏa nhiệt do động cơ và các thiết bị dùng điện:
Xác định theo công thức:
Q
dc
=.N.μ1.μ2.μ3.μ4 [W] Trong
đó:
μ1: Hệ số sử dụng công suất lắp đặt máy (0,7-0,9). μ2: Hệ số tải trọng-tỉ
số công suất yêu cầu và công suất cực đại (0,5-0,8). μ3: hệ số kể đến sự
làm việc không đồng thời của các thiết bị (0,5-1,0). μ4: hệ số kể đến sự
nhận nhiệt của môi trường không khí (0,65-1,0).
Với phân xưởng thông thường ta lấy: μ1. μ2. μ3. μ4 = 0,25.
N : Tổng công suất điện của các động cơ trong phân xưởng (kW)
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
Bảng 3.1: Bảng tổng kết công suất điện tiêu thụ của thiết bị dùng điện
STT
Tên thiết bị
Công suất điện N (kW)
1
Máy búa
10
2
Máy búa
22
3
Máy mài 2 đá
4,5
4
Máy cưa cầu
1,5
5
Máy ép
20
6
Máy cắt đột liên hợp
8,5
7
Quạt gió lò rèn
4,5
8
Quạt mát di động (5)
8,5
9
Máy hàn 1 chiều (2)
28
10
Máy đo độ cứng (2)
0,5
11
Máy đo độ cứng(3)
0,75
12
Máy đúc li tâm đồng
5
13
Máy đúc li tâm đồng
5
14
Quạt gió lò nấu gang
2
15
Quạt gió lò nấu gang
7,5
16
Quạt gió lò nấu gang, đồng
4
17
Quạt làm mát
3
18
Quạt làm mát
1
19
Máy nén khí động
4
20
Lò điện trở kiểu đứng
36
21
Lò điện trở kiểu buồng
30
Tổng
201,25
Tổng lượng nhiệt tỏa do động cơ và các thiết bị dùng điện:
Q
dc
= 10
3
×201,25×0,25 = 50312,5 (W)
3.4. Tỏa nhiệt do vật liệu nung nóng để nguội:
3.4.1. Tỏa nhiệt trong quá trình làm nguội dần không thay đổi trạng thái:
Do là xưởng gia công rèn dập nên không có sự thay đổi trạng thái vật liệu
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
Q = 0,278×G
sp
×c
vl
×β×( t
đ
– t
c
) (w)
Trong đó :
C
vl
: Tỉ nhiệt trung bình của vật liệu, vật liệu thép nên c = 0,48 KJ/kg
0
C
t
đ
: Nhiệt độ ban đầu của vật liệu trước khi bắt đầu nguội,
0
C t
c
: Nhiệt
độ sau khi nguội (lấy bằng nhiệt độ không khí trong nhà),
0
C
G
sp
: Trọng lượng vật liệu chuyển đến trong 1 giờ,kg/h. Với Gsp = 300 –
400kg/m
2
đáy lò
β: Hệ số kể đến nhận nhiệt không đều theo thời gian của vật liệu (β = 0,5)
Bảng 3.2. Tỏa nhiệt của vật liệu nguồi dần không thay đổi trạng thái
Tên lò
Số
lượng
Diện
tích đáy
(m
2
)
t
đ
(
0
C)
t
c
(
0
C)
Q
sp
(W)
Lò điện trở kiểu
đứng
1
2,89
0,5
650
20
42516,9
Lò điện trở kiểu
buồng
1
2,8
0,5
650
20
41192,9
Lò rèn 2 miệng
lửa
2
2
0,5
1000
20
91539,8
Lò sấy khuân
1
2,25
0,5
200
20
9457,6
QspĐ
184707,2
Tên lò
Số
lượng
Diện
tích đáy
(m
2
)
t
đ
(
0
C)
t
c
(
0
C)
Q
sp
(W)
Lò điện trở kiểu
đứng
1
2,89
0,5
650
34
41871,2
Lò điện trở kiểu
buồng
1
2,8
0,5
650
34
40567,3
Lò rèn 2 miệng
lửa
2
2
0,5
1000
34
90881,3
Lò sấy khuân
1
2,25
0,5
200
34
8722
QspH
182041,8
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
3.4.2. Tỏa nhiệt trong quá trình làm nguội dần có thay đổi trạng thái:
- Công thức xác định:
Q
sp
= 0,278[c
l
(t
đ
- t
nc
) + i +c
r
(t
nc
- t
c
)]G
sp
β ,[W]
Trong đó:
+ c
l
, c
r
- tỷ nhiệt trung bình của sản phẩm ở thể lỏng và ở thể rắn,kJ/kg.
o
C
Tra theo bảng 3.10 sách thông gió _Tác giả Hoàng Thị Hiền và T.s Bùi Sỹ
Lý
+ t
đ
-nhiệt độ ban đầu của vật liệu trước khi bắt đầu nguội (
o
C), tra số liệu dựa
vào bản vẽ
+ t
c
-nhiệt độ cuối cùng lấy bằng nhiệt độ tính toán trong nhà, (
o
C)
+ β - hệ số kể đến cường độ tỏa nhiệt theo thời gian, nhận β = 0,5
+ G
sp
- nượng sản phẩm cùng loại để nguội, G
sp
= 300÷400 kg/m
2
đáy lò.
Chọn G
sp
= 350 kg/m
2
đáy lò
+ t
nc
, I -nhiệt độ nóng chảy, (
o
C) và entanpi nóng chảy của vật liệu, (kj/kg)
Tra bảng 3.10 sách thông gió _ Tác giả Hoàng Thị Hiền và T.s Bùi Sỹ Lý - Từ đó ta
lập bảng sau:
Bảng 3.3. Tỏa nhiệt trong quá trình làm nguội có thay đổi trạng thái
STT
Tên lò
G
sp
(kg/h)
β
c
l
kJ/kg
o
C
c
r
kJ/kg
o
C
i
kJ/kg
tnc-tc
oC
Q
sp
(W)
Mùa Đông
1
Lò nấu
gang
350x 2,25
0,5
7,6
0,59
98,4
1300-20
259820,2
2
Lò nấu
nhôm
350x 2,25
0,5
7,44
5,69
399,4
900-20
637794,2
Tổng
897614,4
Mùa Hè
1
Lò nấu
gang
350x 2,25
0,5
7,6
0,59
98,4
1300-34
258916
2
Lò nấu
nhôm
350x 2,25
0,5
7,44
5,69
399,4
900-34
629074,.4
Tổng
887990,4
Bảng 3.4:Tổng kết tỏa nhiệt do vật liệu nung nóng để nguội.
STT
Quá trình làm nguội
Mùa đông Q
sp
(W)
Mùa hè Q
sp
(W)
Tổng (W)
lOMoARcPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
1
Không thay đổi trạng
thái
184707,2
182041,8
366749
2
Có thay đổi trạng thái
897614,4
887990,4
1785604,8
Tổng
2152353,8
3.5. Tỏa nhiệt do lò nung:
3.5.1. Tỏa nhiệt từ lò nấu gang:
Cấu tạo thành lò :
lớp gạch Megezit δ = 220 mm
lớp gạch điatomit δ = 110m
lớp gạch điatomit bọt δ = 120 mm.
Cấu tạo cửa lò:
Kích thước: A x B = 300 x 400 mm.
Vật liệu làm cửa: Gang có =12 mm.
Gạch sa mốt nặng =110mm

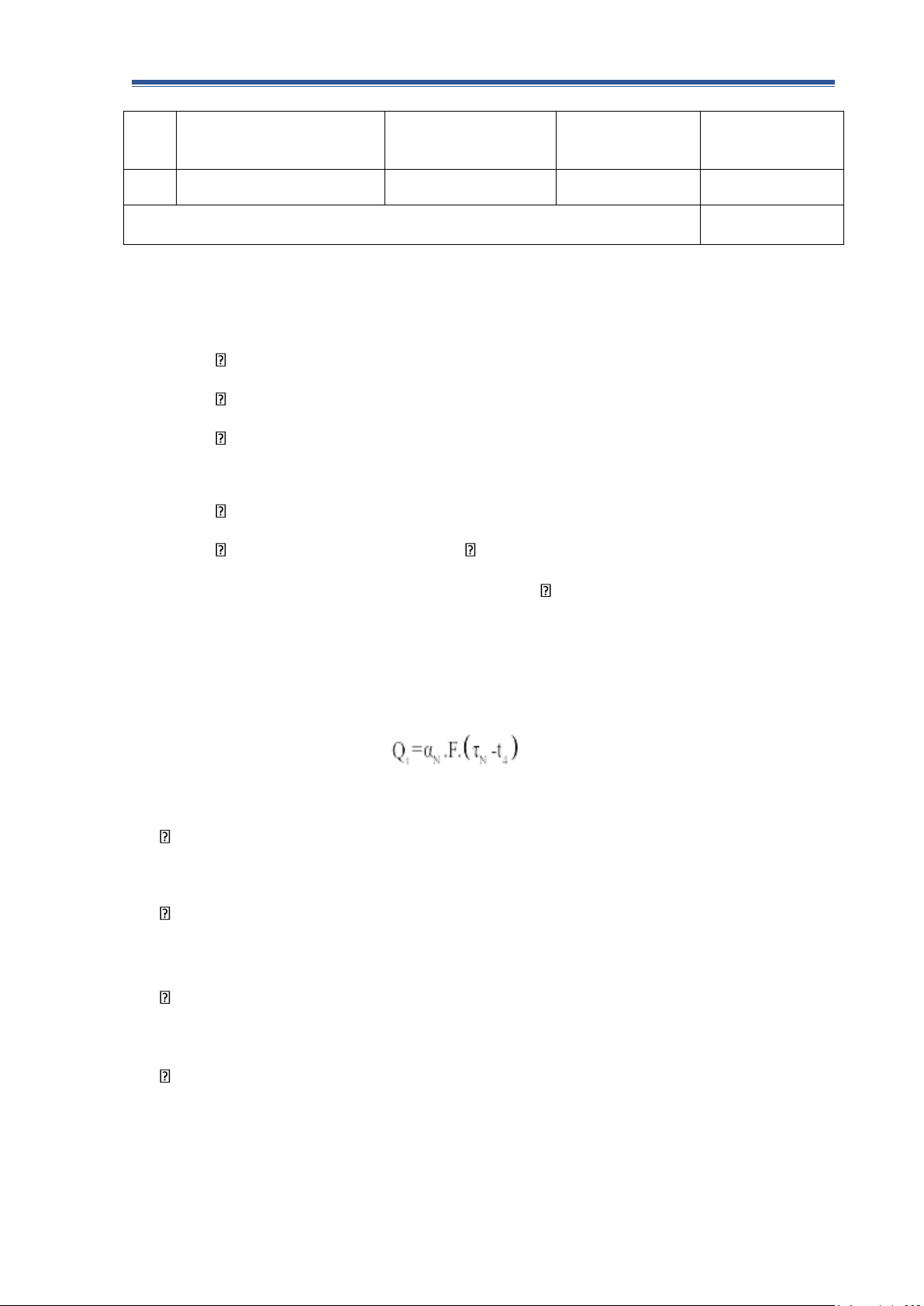

3.5.1.1. Nhiệt tỏa mặt ngoài thành lò
Q
t
Nhiệt lượng tỏa từ mặt ngoài của thành lò ra không khí xung quanh được xác định
như sau :
(W) Trong đó:
F :Diện tích thành lò (m2)
τ N :Nhiệt độ tại bề mặt ngoài cùng của lò (oC)
t4 :Nhiệt độ xung quanh trong phân xưởng (oC) = txq
αN :Hệ số trao đổi nhiệt bề mặt ngoài của thành lò.(W/m2.oC)
α
N
Xác định :

Tài liệu khác của Đại học Xây Dựng Hà Nội

Preview text:

lOMoAR cPSD| 58950985 ĐẠI HỌC XÂY DỰNG
KHOA KĨ THUẬT MÔI TRƯỜNG
BỘ MÔN VI KHÍ HẬU ------------
THUYẾT MINH ĐỒ ÁN THÔNG GIÓ
Giảng viên hướng dẫn: TS. Nguyễn Huy Tiến Họ và tên sinh viên: Mã số sinh viên: Lớp: Ngày hoàn thành:
Hà Nội, ngày tháng năm 2023 lOMoAR cPSD| 58950985 MỤC LỤC
CHƯƠNG I: CHỌN THÔNG SỐ TÍNH TOÁN VÀ KẾT CẤU BAO CHE.......6
1.1. Giới thiệu chung:............................................................................................6
1.2. Chọn thông số tính toán trong và ngoài công trình:.......................................6
1.2.1. Các số liệu về không khí bên ngoài công trình của tỉnh Lai Châu:...................6
1.1.2.Chọn thông số trong công trình:........................................................................6
1.3. Chọn kết cấu tính toán và hệ thông truyền nhiệt k:........................................7
1.3.1. Cấu tạo kết cấu bao che:...................................................................................7
1.3.2. Tính hệ số truyền nhiệt K của kết cấu:..............................................................8
CHƯƠNG II: TÍNH TOÁN TỔN THẤT NHIỆT..............................................10
2.1. Tổn thất nhiệt qua kết cấu:...........................................................................10
2.1.1. Công thức tổng quát:......................................................................................10
2.1.2. Tổn thất nhiệt vào mùa Đông:........................................................................10
2.1.3. Tổn thất nhiệt vào mùa Hè:............................................................................11
2.2. Tốn thất nhiệt do rò gió:...............................................................................11
2.2.1. Tính cho mùa Đông.............................................................................................................11
2.2.2. Tính cho mùa hè:................................................................................................................13
2.3. Tốn thất do nung nóng vật liệu đem vào xưởng:..........................................14
2.4. Tổng kết nhiệt tổn thất:................................................................................15
CHƯƠNG III: TÍNH TOÁN TỎA NHIỆT VÀ THU NHIỆT............................15
3.1. Tỏa nhiệt do người:......................................................................................15
3.2. Tỏa nhiệt do chiếu sáng:...............................................................................16
3.3. Tỏa nhiệt do động cơ và các thiết bị dùng điện:...........................................17
3.4. Tỏa nhiệt do vật liệu nung nóng để nguội:...................................................18
3.4.1. Tỏa nhiệt trong quá trình làm nguội dần không thay đổi trạng thái:...............18
3.4.2. Tỏa nhiệt trong quá trình làm nguội dần có thay đổi trạng thái:.....................19
3.5. Tỏa nhiệt do lò nung:....................................................................................21
3.5.1. Tỏa nhiệt từ lò nấu gang:................................................................................21
3.5.1.1. Nhiệt tỏa mặt ngoài thành lò...........................................................................................21
3.5.1.2. Nhiệt tỏa kết cấu thành lò:..............................................................................................22
3.5.1.3. Truyền qua nóc lò............................................................................................................23
3.5.1.4. Truyền qua đáy lò............................................................................................................24 lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
3.5.1.5. Truyền qua cửa lò............................................................................................................25
3.5.1.6. Tổng lượng nhiệt tỏa ra từ lò:.........................................................................................27
3.6. Tính toán nội suy cho các lò còn lại:............................................................28
3.7. Tính nhiệt từ bể nóng:..................................................................................29
3.7.1. Tính về mùa Đông..........................................................................................29
3.7.1.1. Tỏa nhiệt qua thành bể....................................................................................................29
3.7.1.2. Tỏa nhiệt qua đáy bể:......................................................................................................30
3.7.1.3. Tỏa nhiệt từ mặt thoáng của chất lỏng............................................................................30
3.7.2. Tính về mùa Hè..............................................................................................31
3.8. Tổng kết tỏa nhiệt:........................................................................................31
3.9. Thu nhiệt do bức xạ mặt trời:.......................................................................31
3.9.1. Bức xạ mặt trời truyền vào nhà qua cửa kính:................................................31
3.9.2. Bức xạ mặt trời truyền vào nhà qua mái:........................................................32
3.9.2.1. Nhiệt bức xạ truyền vào nhà do chênh lệch nhiệt độ:.....................................................32
3.9.2.2. Bức xạ mặt trời do dao động nhiệt độ:............................................................................33
3.10. Tổng kết nhiệt thừa:...................................................................................34
3.10.1. Tổng kết nhiệt thừa mùa đông:.....................................................................34
3.10.2. Tổng kết nhiệt thừa mùa hè..........................................................................35
CHƯƠNG IV: TÍNH TOÁN THÔNG GIÓ CỤC BỘ........................................35
4.1. Tính chụp hút trên mái đua trên cửa lò nung:..............................................35
4.1.1. Đối với lò nấu gang........................................................................................35
4.1.2. Đối với lò nấu nhôm:......................................................................................40
4.1.3. Đối với lò điện trở kiểu đứng:........................................................................45
...........................................................................................50
4.1.4. Đối với lò điện trở kiểu buồng:
4.2. Tính toán chụp hút trên lò sấy khuân:..........................................................55
4.3. Tính toán chụp hút lồng cho lò rèn 2 miệng lửa:.........................................58
4.4. Tính toán chụp hút 1 bên thành:...................................................................60
4.5. Tính toán hút bụi:.........................................................................................61
4.5.1. Tính toán hút bụi cho máy mài 2 đá, máy nén khí di động:............................61
4.5.2. Tính toán panen hút cho bàn đê hàn, bàn hàn hơi, thiết bị phun kim loại:......61
4.6. Tính toán hoa sen không khí:.......................................................................63 lOMoAR cPSD| 58950985
CHƯƠNG 5. CÂN BẰNG VÀ TÍNH TOÁN LƯU LƯỢNG THÔNG GIÓ.....66 lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
5.1. Cân bằng nhiệt..............................................................................................66
5.2. Cân bằng lưu lượng:.....................................................................................67
5.3. Giải phương trình cân bằng nhiệt và cân bằng lưu lượng:...........................67
5.4. Tính toán thông gió tự nhiên........................................................................70
5.4.1. Tính toán lưu lượng hút chung...........................................................................................70
5.4.2. Kiểm tra lưu lượng thoát ra qua cửa F2:..........................................................72
CHƯƠNG 6. TÍNH TOÁN THỦY LỰC LỰA CHỌN QUẠT VÀ CÁC THIẾT
BỊ.........................................................................................................................73
6.1. Phương pháp tính toán..................................................................................73
6.2. Tính toán hệ thống thổi chung:.....................................................................74
6.2.1. Tính toán thủy lực:.........................................................................................74
6.3. Tính toán hệ thống thổi hoa sen không khí..................................................79
6.3.1 Tính toán thủy lực:..........................................................................................79
6.3.2 Chọng quạt cho hệ thống thổi hoa sen không khí:...........................................81
6.4. Tính toán thủy lực và chọn quạt hệ thống hút cho bàn hàn hơi, thiêt bị phun
tỏa hơi độc hại (hút Panen)..................................................................................83
6.4.1.Tính toán thủy lực:..........................................................................................83
6.4.2. Chọn quạt :.....................................................................................................84
6.5. Tính toán thủy lực và chọn quạt hệ thống hút cục bộ các bể đựng dầu và
nước.....................................................................................................................86
6.5.1.Tính thủy lực :.................................................................................................86
6.5.2.Tính chọn quạt và động cơ cho hệ thống:........................................................89
6.6. Tính toán thủy lực và chọn quạt hệ thống hút bụi cho máy mài 2 đá:.........89
6.6.1.Tính toán thủy lực:..........................................................................................89
6.6.2.Tính chọn quạt và động cơ cho hệ thống:........................................................91
6.7. Tính toán thủy lực và chọn quạt hệ thống hút bụi cho máy nén khí di động:
.............................................................................................................................92
6.7.1.Tính toán thủy lực............................................................................................92
6.7.2.Tính chọn quạt và động cơ cho hệ thống:........................................................93 TS. Nguyễn Huy Tiến lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
CHƯƠNG I: CHỌN THÔNG SỐ TÍNH TOÁN VÀ KẾT CẤU BAO CHE
1.1. Giới thiệu chung:
1.2. Chọn thông số tính toán trong và ngoài công trình:
1.2.1. Các số liệu về không khí bên ngoài công trình của tỉnh Lai Châu:
Lấy theo quy chuẩn Việt Nam 02:2009/BXD (QCVN02:2009/BXD)
Mùa hè (lấy vào tháng 8): -
Nhiệt độ tính toán ngoài nhà vào mùa hè là nhiệt độ tối cao trung bình của
tháng nóng nhất là: 320C (Tra bảng 2.3 QCVN02:2009/BXD) -
Độ ẩm tương đối của không khí: 86,7% (Tra bảng 2.10 QCVN02:2009/BXD) -
Vận tốc gió trung bình tháng nóng nhất là: 0,7 m/s (Tra bảng 2.15 QCVN02:2009/BXD) -
Hướng gió chủ đạo của tháng nóng nhất là: Nam với tần suất xuất hiện là 11,7
(Trabảng 2.16 QCVN02:2009/BXD) Mùa đông (lấy vào tháng 1): -
Nhiệt độ tính toán ngoài nhà vào mùa đông là nhiệt độ tối thấp trung bình của
tháng lạnh nhất là: 13,60C (Tra bảng 2.4 QCVN02:2009/BXD) -
Độ ẩm tương đối của không khí: 81,1% (Tra bảng 2.10 QCVN02:2009/BXD) -
Vận tốc gió trung bình tháng nóng nhất là: 1,1 m/s (Tra bảng 2.15 QCVN02:2009/BXD) -
Hướng gió chủ đạo của tháng lạnh nhất là: Bắc với tần suất xuất hiện là 13,3
(Trabảng 2.16 QCVN02:2009/BXD)
1.1.2.Chọn thông số trong công trình:
- Nhiệt độ tính toán trong nhà vào mùa hè lấy cao hơn nhiệt độ tính toán ngoài nhàvào
mùa hè từ 2-5 0C. Nhưng không được quá 350C, vận tốc v=1,5m/s. tTtt(H )
=> được lấy bằng nhiệt độ tính toán ngoài nhà vào mùa hè cộng thêm (2 3)0C. ttt(H ) Nên: T
= t ttN¿¿¿ = 32 + 2,4 = 340C
- Nhiệt độ tính toán trong nhà vào mùa đông lấy tTtt(H ) = 20 – 24 oC. => Nên ta chọn:
tTtt(H ) = 20 oC, vận tốc gió v=0,6 m/s.
- Đối với trong nhà thì độ ẩm tối ưu là 𝝋=60-75% nên ta chọn 𝝋=70%. Bảng 1.1.
Bảng tóm tắt các thông số khí hậu bên ngoài lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN N goài nhà Tr ong nhà T V φ T V φ ntt ttt Thông số (ºC) (m/s) (%) (ºC) (m/s) (%) Mùa Đông 13,6 1,1 81,1 20 0,6 70 0,7 Mùa Hè 32 86,7 34 1,5 70
1.3. Chọn kết cấu tính toán và hệ thông truyền nhiệt k:
1.3.1. Cấu tạo kết cấu bao che:
Hình 1.1 :Kết cấu của tường - Lớp 1: Vữa xi măng • Dày δ1 = 15 mm = 0,015 m. •
Hệ số dẫn nhiệt: 1 = 0,93(w/mK) - Lớp 2: Khối xây gạch. • Dày δ2 = 220 mm =0,22 m. •
Hệ số dẫn nhiệt: 2 = 0,81(w/mK).
- Lớp 3: Vữa xi măng giống lớp 1.
• Dày δ3 = 15 mm = 0,015 m.
• Hệ số dẫn nhiệt: 3 = 0,93(w/mK).
Cửa sổ, cửa mái bằng kính xây dựng. - Dày δk = 0,005 m. -
Hệ số dẫn nhiệt: k = 0,76(w/mK).
Cửa đi sử dụng vật liệu bằng tôn: - Dày δt = 0,002 m. -
Hệ số dẫn nhiệt: t = 58(w/mK). Mái che: mái 1 lớp làm bằng tôn lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN - Dày δm = 0,004 m -
Hệ số dẫn nhiệt: m = 50(w/mK)
(Phụ lục 2 – Kĩ thuật Thông gió – GS. Trần Ngọc Chấn)
Kết cấu nền: (Nền không có cách nhiệt):
Chia làm 4 dải nền tính toán: (trang 90 – Kĩ thuật Thông gió – GS. Trần Ngọc Chấn)
• Dải 1: k1 = 0,4 (W/m 2 0C)
• Dải 2: k2 = 0,2 (W/m 2 0C)
• Dải 3: k3 = 0,1 (W/m 2 0C)
• Dải 4: k4 = 0,06 (W/m 2 0C)
1.3.2. Tính hệ số truyền nhiệt K của kết cấu: K =
(W/m 2 0C) (1.1) αt λi αn Trong đó:
+ t (W/m 2 0C): hệ số trao đổi nhiệt bên trong nhà, đối với bề mặt trong của
tường nhẵn t = 8,72 (W/m 2 0C).
+ n (W/m 2 0C): hệ số trao đổi nhiệt bên ngoài nhà, bề mặt tiếp xúc trực tiếp với
không khí bên ngoài n = 23,26(W/m 2 0C)
+ δi (m): chiều dày lớp vật liệu thứ i.
+ i (W/m 2 0C): hệ số dẫn nhiệt của lớp vật liệu thứ i.
Bảng 1.1: Bảng tính toán xác định hệ số truyền nhiệt qua kết cấu ngăn che Công Nhiệt thức trở R tính:
Hệ số K [m20C/ TT Kết cấu bao che [W/m2 W] 0C] ∑ α n lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN 0,46
Tường chịu lực: 3 lớp Lớp 1(vữa xi măng): 1 1= 15 mm, 2,166 = 0,93 W/mK Lớp 2 (tường gạch): 2 = 220mm, = 0,81 W/mK
Lớp 3( vữa xi măng): 3=15 mm, +2 + + =0,93 W/mK 0,93 0,81 23,26 Cửa đi: tôn + 2 6,340 0,157 = 0,002 mm; = 58 W/mK + 8,72 58 23,26
Cửa sổ: kính xây dựng: + 3 6,088 0,164 = 5mm ; = 0,76 W/mK + 8,72 0,76 23,26
Cửa mái: kính xây dựng: + 4 6,088 0,164 = 5mm ; = 0,76 W/mK + 8,72 0,76 23,26 0,157 Mái: tôn 5 + 6342 = 0,4 mm; = 50 W/mK + 8,72 50 23,26 0,4 0,2 Nền: 0,1 Dải 1 (W/mK): 236m2 6 Tra bảng Dải 2 (W/mK): 204m2 Dải 3 (W/mK): 46m2
CHƯƠNG II: TÍNH TOÁN TỔN THẤT NHIỆT
2.1. Tổn thất nhiệt qua kết cấu:
2.1.1. Công thức tổng quát:
Tổn thất nhiệt qua kết cấu bao che được xác định theo công thức. lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN Q tt kc = k.F.∆t (W) Trong đó:
+ k: hệ số truyền nhiệt của kết cấu bao che,W/m 2 0C
+ F: diện tích truyền nhiệt của kết cấu ngăn che, m2
+ ∆t: hiệu số nhiệt độ tính toán giữa bên trong và bên ngoài nhà, 0C. Công thức
tính ∆t = (tT tt - tN tt )ψ, 0C:
• tt tt, nhiệt độ tính toán bên trong nhà, 0C,
• tN tt, nhiệt độ tính toán bên ngoài nhà,
• ψ: hệ số kể đến vị trí của kết cấu bao che đối với không khí ngoài trời
2.1.2. Tổn thất nhiệt vào mùa Đông:
Bảng 2.1: Tổn thất nhiết qua kết cấu bao che về mùa Đông Diện ψ t Q STT Tên kết cấu Hướng Công thức tính diện tích k (W/mK) tT tt N tt kctt tích (W) F(m2) 0C 0C - Cửa sổ: 30 cửa Bắc 30×(1,2×2) 72 6,088 20 13,6 1 4339,5 1B - Tường: (54×7) - 72 306 2,166 20 13,6 1 6561,7 - Cửa mái: 54×0,8 43,2 6,088 20 13,6 1 2603,7 - Cửa sổ: 8 cửa Nam 16×(1,2×2) 38,4 6,088 20 13,6 1 2314,4 - Cửa đi: 7 cửa 7×(2×2,5) 35 6,34 20 13,6 1 2196,8 2N - Tường (54×7)-38,4-35 304,6 2,166 20 13,6 1 6531,7 - Cửa mái: 54×0,8 43,2 6,088 20 13,6 1 2603,7 - Cửa sổ: 2 Đông 2×(1,2×2) 4,8 6,088 20 13,6 1 289,3 3Đ - Cửa đi: 1 cửa 2×2,5 5 6,34 20 13,6 1 313,8 - Tường (9×7) – 4,8 - 5 53,2 2,166 20 13,6 1 1140,8 - Cửa đi: 2 cửa Tây 2×(2×2,5) 10 6,088 20 13,6 1 602,7 4T - Tường (9×7)-10 53 2,166 20 13,6 1 1136,5 13,6 1 5 - Mái: 517,2 6,342 20 32472,8 2× ×54 Nền - Dải 1 236 0,4 20 13,6 1 934,56 6 - Dải 2 204 0,2 20 13,6 1 403,92 - Dải 3 46 0.1 20 13,6 1 45,54
Tổng tổn thất nhiệt qua kết cấu bao che về mùa Hè 64491,3 lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN Diện tích nền:
• Nền có chiều rộng 9m và chiều dài 54m.
• Chia nền làm 4 dải. Ba dải ngoài (dải I, dải II, dải III) mỗi dải rộng 2m còn lại dải III rộng 1m. Diện tích dải III : FIII = 46×1 = 46m2 Diện tích dải II
: FII = 50×2×2 + 1×2×2 = 204m2 Diện tích dải I
: FI =54×2×2 + 5×2×2 = 236m2
2.1.3. Tổn thất nhiệt vào mùa Hè:
Q t.thH = (Qđgốc - Qmái). tH/ tD
H = (64491,3−32472,8) × (34−32)=7762,1 (W) => Q t.th (20−13,6 ) Trong đó:
• Qt/th(H) : là tổn thất nhiệt qua kết cấu bao che về mùa hè (W)
• Qt/th(D) : là tổn thất nhiệt qua kết cấu bao che về mùa đông (W)
• Qmai(D) : là tổn thất nhiệt qua mái (W) •
tH: là độ chênh nhiệt độ về mùa hè trong vào ngoài nhà. (oC) tD: là
độ chênh nhiệt độ về mùa đông trong vào ngoài nhà. (oC)
2.2. Tốn thất nhiệt do rò gió:
Qgió=Ggió .1,005.(tttT−tttN) (W) Trong đó:
• 1.005 : là tỷ nhiệt của không khí (kJ/kg oC)
• Ggió :lưu lượng của gió lùa vào trong khe cửa • Ggió = g.l.a (kg/l)
• g: lưu lượng của gió lọt vào nhà qua 1m dài khe cửa (kg/m.h)
• l: tổng độ dài của các khe cửa cùng thuộc 1 loại với nhau
• a: hệ số phụ thuộc vào loại cửa
2.2.1. Tính cho mùa Đông
Đối với khe của có bề rộng 1mm: vg = 1 m/s g = 3.8 kg/m.h lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN vg = 2 m/s g = 6 kg/m.h vg = 3 m/s g = 7.4 kg/m.h vg = 4 m/s g = 8.4 kg/m.h vg = 5 m/s g = 11.8 kg/m.h
Đối với khe của có bề rộng 1,5mm vg = 1 m/s g = 5.6 kg/m.h vg = 2 m/s g = 9.1 kg/m.h vg = 3 m/s g = 11.2 kg/m.h vg = 4 m/s g = 12.6 kg/m.h vg = 5 m/s g = 17.5 kg/m.h
Cửa mái hay cửa sổ 1 lớp khung gỗ a = 1
Cửa mái hay cửa sổ 2 lớp khung gỗ a = 0.5
Cửa mái hay cửa sổ 1 lớp khung thép a = 0.65
Cửa mái hay cửa sổ 2 lớp khung thép a = 2 Cửa đi và cổng ra a = 2 -
Tháng lạnh nhất là vào tháng 1 với hướng gió chính là hướng gió Bắc vận tốc
gió trung bình v = 2,6m/s, chọn khe cửa rộng 1 mm, nội suy theo bảng tra trên ta có g = 6,84 kg/m.h
Với cửa sổ, cửa mái 1 lớp khung thép thì a = 0.65 Cửa đi và cổng ra a = 2 -
Tổng chiều dài khe cửa hướng nam và hướng đông là (gồm 1 cửa mái, 8 cửa sổ, 3 cửa đi)
Bảng 2.2. Chiều dài khe cửa ứng với hướng gió chủ đạo vào mùa đông Hướng gió Loại cửa Chiều dài khe cửa L (m) chính Công thức Kết quả Bắc Cửa sổ 30×(1,2×2+2×2) 192
Bảng 2.3. Lượng gió rò qua khe cửa vào mùa đông. lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN Loại cửa L(m) a g tTtt tNtt Qrogio (kg/m.h) (oC) (oC) (W) Cửa sổ 192 0,65 6,84 20 13,6 8493,2 Tổng 8493,2
2.2.2. Tính cho mùa hè:
Tháng nóng nhất là vào tháng 7 với hướng gió chính là hướng gió Đông Nam vận
tốc gió trung bình v = m/s, chọn khe cửa rộng 1 mm, theo bảng tra trên ta có g = 4,16 kg/m.h
Với cửa sổ, cửa mái 1 lớp khung thép thì a = 0.65 Với cửa đi thì a = 2
Chiều dài khe cửa hướng Nam là (gồm 2 cửa đi, 1 cửa mái, 8 cửa sổ)
Bảng 2.4. Chiều dài khe cửa ứng với hướng gió chủ đạo vào mùa hè Hướng gió Loại cửa Chiều dài khe cửa L (m) chính Công thức Kết quả Đông Nam Cửa đi 8×(3×2+2×2) 80 Cửa sổ 18×(1,2×2+2×2) 115,2
Bảng 2.5. Lượng gió rò qua khe cửa vào mùa hè. Loại cửa L(m) a g tTtt tNtt Qrogio (kg/m.h) (oC) (oC) (W) Cửa đi 80 2 4,16 34 32 1605,4 Cửa sổ 115,2 0.65 4,16 34 32 2311,8 Tổng 3917,2
2.3. Tốn thất do nung nóng vật liệu đem vào xưởng:
Tốn thất nhiệt được tính theo công thức sau:
Qvl t.th=0,278.G.c(t c−t đ). β (W) Trong đó:
• Qvl t.th : Nhiệt lượng tổn thất do nung nóng vật liệu mang từ ngoài vào (w) lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
• C : Tỷ nhiệt của vật liệu (KJ/Kg. 0C) , C vật liệu của thép: C = 0,48(KJ/Kg. 0C)
tc (0C) : Nhiệt độ cuối cùng của vật liệu đưa vào phân xưởng chính là .
• tđ (0C) : Nhiệt độ ban đầu của vật liệu đưa vào phân xưởng chính là . β: Hệ
số kể đến nhận nhiệt không đều theo thời gian của vật liệu. Lấy β = 0,6 G: Khối
lượng nguyên vật liệu mang vào phòng. G= G’ × F (kg/h)
Với G’ = 300÷400kg/m2 diện tích đáy lò. Ta lấy G’ = 350 kg/m2
F: Diện tích đáy lò (m2)
Bảng 2.6: Tổn thất nhiệt do nung nấu nguyên vật liệu về mùa đông STT Tên bộ phận F G= G’ × F C tc - td Β Qvl t.th (m2) (kg/h) (kJ/kg.oC) (0C) (W) 1 Lò rèn 2 miệng lửa 2×1 700 0,48 9,9 0,6 544,8 2 Lò điện trở kiểu 1,7×1,7 1011,5 0,48 9,9 0,6 801,7 đứng 3 Lò điện trở kiểu 1,75×1, 980 0,48 9,9 0,6 776,8 buồng 6 4 Lò nấu gang 1,5×1,5 675 0,48 9,9 0,6 535 5 Lò nấu nhôm 1,5×1,5 675 0,48 9,9 0,6 535 6 Lò sấy khuân 1,5×1,5 675 0,48 9,9 0,6 535 Tổng 3738,3
Bảng 2.7: Tổn thất nhiệt do nung nấu nguyên vật liệu về mùa Hè STT Tên bộ phận F G= G’ × F C tc - td Β Qvl t.th (m2) (kg/h) (kJ/kg.oC) (0C) (W)
1 Lò rèn 2 miệng lửa 2×1 700 0,48 2,4 0,6 134,5 2 Lò điện trở kiểu 1,7×1,7 1011,5 0,48 2,4 0,6 194,4 đứng 3 Lò điện trở kiểu 1,75×1,6 980 0,48 2,4 0,6 188,3 buồng 4 Lò nấu gang 1,5×1,5 675 0,48 2,4 0,6 129,7 5 Lò nấu nhôm 1,5×1,5 675 0,48 2,4 0,6 129,7 6 Lò sấy khuân 1,5×1,5 675 0,48 2,4 0,6 129,7 Tổ ng 906,3 lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
2.4. Tổng kết nhiệt tổn thất:
Ta có bảng tổng kết nhiệt tổn thất:
Bảng 2.8. Tổng kết nhiệt tổn thất Mùa Tổn thất Tổn thất
Tổn thất nhiệt do nung nóng Tổng lượng nhiệt nhiệt
nguyên vật liệu đưa từ ngoài nhiệt qua kết cấu do rò gió vào (W) (W) (W) (W) Mùa 64491,3 8493,2 3738,3 76722,8 đông Mùa 7762,1 3917,2 906,3 12585,6 hè
CHƯƠNG III: TÍNH TOÁN TỎA NHIỆT VÀ THU NHIỆT
3.1. Tỏa nhiệt do người: -
Nhiệt tỏa do người gồm nhiệt hiện và nhiệt ẩn. Khi tính toán nhiệt tỏa do người
trong trường hợp thông gió khử nhiệt thừa ta chỉ tính phần nhiệt hiện qh. -
Nhiệt tỏa do người phụ thuộc vào nhiệt độ vận tốc của không khí xung quanh,
trạng thái lao động và tính chất giữ nhiệt của quần áo. Lượng nhiệt hiện do 1 người tỏa
qh (W) được tính bằng công thức :
qh = β1 x β2 x ( 2,5 + 10,3 x √vxq ) x ( 35 – txq ) ( W/người ) Trong đó :
• β1: hệ số cường độ lao động
• β2: hệ số kể đến tính chất giữ nhiệt của quần áo
• vxq: vận tốc chuyển động của không khí xung quanh ( m/s )
• txq: nhiệt độ không khí xung quanh, txq = tTtt (oC
) a, Tính về mùa Đông
Ta chọn β1 = 1.15 với công việc nặng và β2 = 0.4 với quần áo ấm.
qh = 1.15 x 0.4 x ( 2.5 + 10.3 x √1.2 ) x ( 35 – 20 ) = 79 ( W/người )
Qn = n x qh = 50x 79 = 3950 ( W )
b, Tính về mùa Hè
Ta chọn β1 = 1.15 với công việc nặng và β2 = 0.65 với quần áo bình thường. lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
qh = 1.15 x 0.65 x ( 2.5 + 10.3 x √1.2 ) x ( 35 – 34) = 10.3 ( W/người )
Qn = n x qh = 50 x 10.3 = 515 ( W )
3.2. Tỏa nhiệt do chiếu sáng:
Khi thắp sáng thì hầu hết năng lượng điện biến thành nhiệt toả ra môi trường và
lượng nhiệt đó được tính theo công thức:
Qcs = Ncs. η1. η2 [W]. Trong đó:
η1 : Hệ số kể đến nhiệt tỏa vào phòng, η1 = 0,4 ÷ 0,7 đối với đèn huỳnh
quang, η1 = 0,8 ÷ 0,9 đối với đèn dây tóc. Chọn η1 = 0,7 η2 :Hệ số sử dụng đèn η2 =1
Ncs : Tổng công suất các thiết bị chiếu sáng (kw) Xác định Ncs : Ncs
=a×F (w). Với: a: Công suất chiếu sáng trên m2 sàn, a= 8÷12 w/m2. Chọn
a = 12 w/m2 F: diện tích sàn nhà m2. F= 54 × 9= 486 [m2] Ncs = 12×486= 5832 (w)
Nên Qcs= 1000×5832×0,7×1= 4082400 (W) = 4082,4(kW)
3.3. Tỏa nhiệt do động cơ và các thiết bị dùng điện:
Xác định theo công thức:
Qdc =.N.μ1.μ2.μ3.μ4 [W] Trong đó:
μ1: Hệ số sử dụng công suất lắp đặt máy (0,7-0,9). μ2: Hệ số tải trọng-tỉ
số công suất yêu cầu và công suất cực đại (0,5-0,8). μ3: hệ số kể đến sự
làm việc không đồng thời của các thiết bị (0,5-1,0). μ4: hệ số kể đến sự
nhận nhiệt của môi trường không khí (0,65-1,0).
Với phân xưởng thông thường ta lấy: μ1. μ2. μ3. μ4 = 0,25.
N : Tổng công suất điện của các động cơ trong phân xưởng (kW) lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
Bảng 3.1: Bảng tổng kết công suất điện tiêu thụ của thiết bị dùng điện STT Tên thiết bị Công suất điện N (kW) 1 Máy búa 10 2 Máy búa 22 3 Máy mài 2 đá 4,5 4 Máy cưa cầu 1,5 5 Máy ép 20 6 Máy cắt đột liên hợp 8,5 7 Quạt gió lò rèn 4,5 8 Quạt mát di động (5) 8,5 9 Máy hàn 1 chiều (2) 28 10 Máy đo độ cứng (2) 0,5 11 Máy đo độ cứng(3) 0,75 12 Máy đúc li tâm đồng 5 13 Máy đúc li tâm đồng 5 14 Quạt gió lò nấu gang 2 15 Quạt gió lò nấu gang 7,5
16 Quạt gió lò nấu gang, đồng 4 17 Quạt làm mát 3 18 Quạt làm mát 1 19 Máy nén khí động 4
20 Lò điện trở kiểu đứng 36
21 Lò điện trở kiểu buồng 30 Tổng 201,25
Tổng lượng nhiệt tỏa do động cơ và các thiết bị dùng điện:
Qdc = 103×201,25×0,25 = 50312,5 (W)
3.4. Tỏa nhiệt do vật liệu nung nóng để nguội:
3.4.1. Tỏa nhiệt trong quá trình làm nguội dần không thay đổi trạng thái:
Do là xưởng gia công rèn dập nên không có sự thay đổi trạng thái vật liệu lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
Q = 0,278×Gsp×cvl×β×( tđ – tc) (w) Trong đó :
Cvl: Tỉ nhiệt trung bình của vật liệu, vật liệu thép nên c = 0,48 KJ/kg0C
tđ: Nhiệt độ ban đầu của vật liệu trước khi bắt đầu nguội, 0C tc: Nhiệt
độ sau khi nguội (lấy bằng nhiệt độ không khí trong nhà), 0C
Gsp: Trọng lượng vật liệu chuyển đến trong 1 giờ,kg/h. Với Gsp = 300 – 400kg/m2 đáy lò
β: Hệ số kể đến nhận nhiệt không đều theo thời gian của vật liệu (β = 0,5)
Bảng 3.2. Tỏa nhiệt của vật liệu nguồi dần không thay đổi trạng thái Mùa Tên lò Số Diện lượng tích đáy tđ tc Qsp (m2) ( 0C) ( 0C) (W) Mùa Đông Lò điện trở kiểu 1 2,89 0,5 650 20 42516,9 đứng Lò điện trở kiểu 1 2,8 0,5 650 20 41192,9 buồng Lò rèn 2 miệng 2 2 0,5 1000 20 91539,8 lửa Lò sấy khuân 1 2,25 0,5 200 20 9457,6 QspĐ 184707,2 Mùa Tên lò Số Diện lượng tích đáy tđ tc Qsp (m2) ( 0C) ( 0C) (W) Mùa Hè Lò điện trở kiểu 1 2,89 0,5 650 34 41871,2 đứng Lò điện trở kiểu 1 2,8 0,5 650 34 40567,3 buồng Lò rèn 2 miệng 2 2 0,5 1000 34 90881,3 lửa Lò sấy khuân 1 2,25 0,5 200 34 8722 QspH 182041,8 lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN
3.4.2. Tỏa nhiệt trong quá trình làm nguội dần có thay đổi trạng thái:
- Công thức xác định:
Qsp = 0,278[cl(tđ - tnc) + i +cr(tnc - tc)]Gspβ ,[W] Trong đó:
+ cl, cr - tỷ nhiệt trung bình của sản phẩm ở thể lỏng và ở thể rắn,kJ/kg.oC
Tra theo bảng 3.10 sách thông gió _Tác giả Hoàng Thị Hiền và T.s Bùi Sỹ Lý
+ tđ -nhiệt độ ban đầu của vật liệu trước khi bắt đầu nguội (oC), tra số liệu dựa vào bản vẽ
+ tc -nhiệt độ cuối cùng lấy bằng nhiệt độ tính toán trong nhà, (oC)
+ β - hệ số kể đến cường độ tỏa nhiệt theo thời gian, nhận β = 0,5
+ Gsp - nượng sản phẩm cùng loại để nguội, Gsp = 300÷400 kg/m2 đáy lò.
Chọn Gsp = 350 kg/m2 đáy lò
+ tnc, I -nhiệt độ nóng chảy, (oC) và entanpi nóng chảy của vật liệu, (kj/kg)
Tra bảng 3.10 sách thông gió _ Tác giả Hoàng Thị Hiền và T.s Bùi Sỹ Lý - Từ đó ta lập bảng sau:
Bảng 3.3. Tỏa nhiệt trong quá trình làm nguội có thay đổi trạng thái STT Tên lò Gsp (kg/h) β cl cr i tđ-tnc tnc-tc Qsp kJ/kgoC kJ/kgoC kJ/kg oC oC (W) Mùa Đông 1 Lò nấu 350x 2,25 0,5 7,6 0,59
98,4 1500-1300 1300-20 259820,2 gang 2 Lò nấu 350x 2,25 0,5 7,44 5,69 399,4 900-660 900-20 637794,2 nhôm Tổng 897614,4 Mùa Hè 1 Lò nấu 350x 2,25 0,5 7,6 0,59 98,4 1500-1300 1300-34 258916 gang 2 Lò nấu 350x 2,25 0,5 7,44 5,69 399,4 900-660 900-34 629074,.4 nhôm Tổng 887990,4
Bảng 3.4:Tổng kết tỏa nhiệt do vật liệu nung nóng để nguội. STT Quá trình làm nguội Mùa đông Qsp(W) Mùa hè Qsp(W) Tổng (W) lOMoAR cPSD| 58950985
ĐỒ ÁN THÔNG GIÓ GVHD: TS. NGYUYỄN HUY TIẾN 1 Không thay đổi trạng 184707,2 182041,8 366749 thái 2 Có thay đổi trạng thái 897614,4 887990,4 1785604,8 Tổng 2152353,8
3.5. Tỏa nhiệt do lò nung:
3.5.1. Tỏa nhiệt từ lò nấu gang: Cấu tạo thành lò :
lớp gạch Megezit δ = 220 mm
lớp gạch điatomit δ = 110m
lớp gạch điatomit bọt δ = 120 mm. Cấu tạo cửa lò:
Kích thước: A x B = 300 x 400 mm.
Vật liệu làm cửa: Gang có =12 mm.
Gạch sa mốt nặng =110mm
3.5.1.1. Nhiệt tỏa mặt ngoài thành lò Qt
Nhiệt lượng tỏa từ mặt ngoài của thành lò ra không khí xung quanh được xác định như sau : (W) Trong đó:
F :Diện tích thành lò (m2)
τ N :Nhiệt độ tại bề mặt ngoài cùng của lò (oC)
t4 :Nhiệt độ xung quanh trong phân xưởng (oC) = txq
αN :Hệ số trao đổi nhiệt bề mặt ngoài của thành lò.(W/m2.oC) αN Xác định :

Tài liệu liên quan:
