BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT HƯNG YÊN
---------------------------------------
ĐỒ ÁN/KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC
KHOA: CƠ KHÍ
CHUYÊN NGÀNH: CƠ ĐIỆN TỬ
TÊN ĐỀ TÀI: TỦ CHỐNG ẨM ĐIỀU KHIỂN NHIỆT ĐỘ, ĐỘ ẨM ĐIỀU
KHIỂN QUA IOT
GIÁO VIÊN HƯỚNG DẪN : TS Trịnh Xuân Thắng
SINH VIÊN THỰC HIỆN:
MÃ SỐ SV:
lOMoARcPSD| 23136115
Hưng Yên – 2023
MỤC LỤC
DANH MỤC HÌNH ẢNH.....................................................................................................
LỜI MỞ ĐẦU........................................................................................................................
Chương I................................................................................................................................
TỔNG QUAN VỀ TỦ CHỐNG ẨM ĐIỀU KHIỂN NHIỆT ĐỘ, ĐỘ ẨM ĐIỀU KHIỂN
QUA IOT................................................................................................................. 1.1 Giới
thiệu chung.............................................................................................6
1.1.1Mục tiêu đề i................................................................................................................
1.1.2 Nội dung nghiên cứu....................................................................................................
1.1.3 Đối tượng nghiên cứu...................................................................................................
1.1.4 Phương pháp nghiên cứu.............................................................................................
1.1.5 Ý nghĩa của đề tài..........................................................................................................
1.2 Thiết kế của mô hình......................................................................................8
1.3 Các thiết bị sử dụng trong mô hình............................................................11
1.3.1 Quạt làm mát...............................................................................................................
1.3.2 Sò nóng lạnh...............................................................................................................
1.3.3 Bộ điều khiển nhiệt độ độ ẩm STC - 3028..................................................................
1.3.4 Công tắc thông minh Humonic LaHu 4 kênh............................................................
1.3.5 Khóa Chốt Điện Từ LY-03 24VDC.............................................................................
1.3.6 Bộ điều khiển PLC Mitsubishi FX1N-10MR............................................................
1.3.7 Relay trung gian..........................................................................................................
CHƯƠNG II........................................................................................................................
HỆ ĐIỀU KHIỂN TỦ CHỐNG ẨM ĐIỀU KHIỂN NHIỆT ĐỘ, ĐỘ ẨM ĐIỀU
KHIỂN QUA IOT...............................................................................................................
2.1 Sơ đồ khối tủ chống ẩm điều khiển nhiệt độ, độ ẩm điều khiển qua iot...29
lOMoARcPSD| 23136115
2.2 đồ mạch điện- điện tử tủ chống ẩm điều khiển nhiệt độ, độ ẩm điều khiển qua
iot.......................................................................................................30 2.3 Thuật toán
điều khiển tủ chống ẩm điều khiển nhiệt độ, độ m điều khiển qua
iot..................................................................................................................31
2.4 Hướng dẫn cài đặt phần mền Humonic LaHu...........................................50
CHƯƠNG III.......................................................................................................................
KẾT LUẬN VÀ KIẾN NGHỊ.............................................................................................
3.1 Kết luận.........................................................................................................56 3.2
Kiến nghị.......................................................................................................57
TÀI LIỆU THAM KHẢO..................................................................................................
lOMoARcPSD| 23136115
DANH MỤC HÌNH ẢNH
Hình 1.1 Bản vẽ mặt trước tủ.6
Hình 1.2 Bản vẽ mặt trên tủ.......................................................................................9
Hình 1.3 Bản vẽ mặt cạnh tủ.....................................................................................9

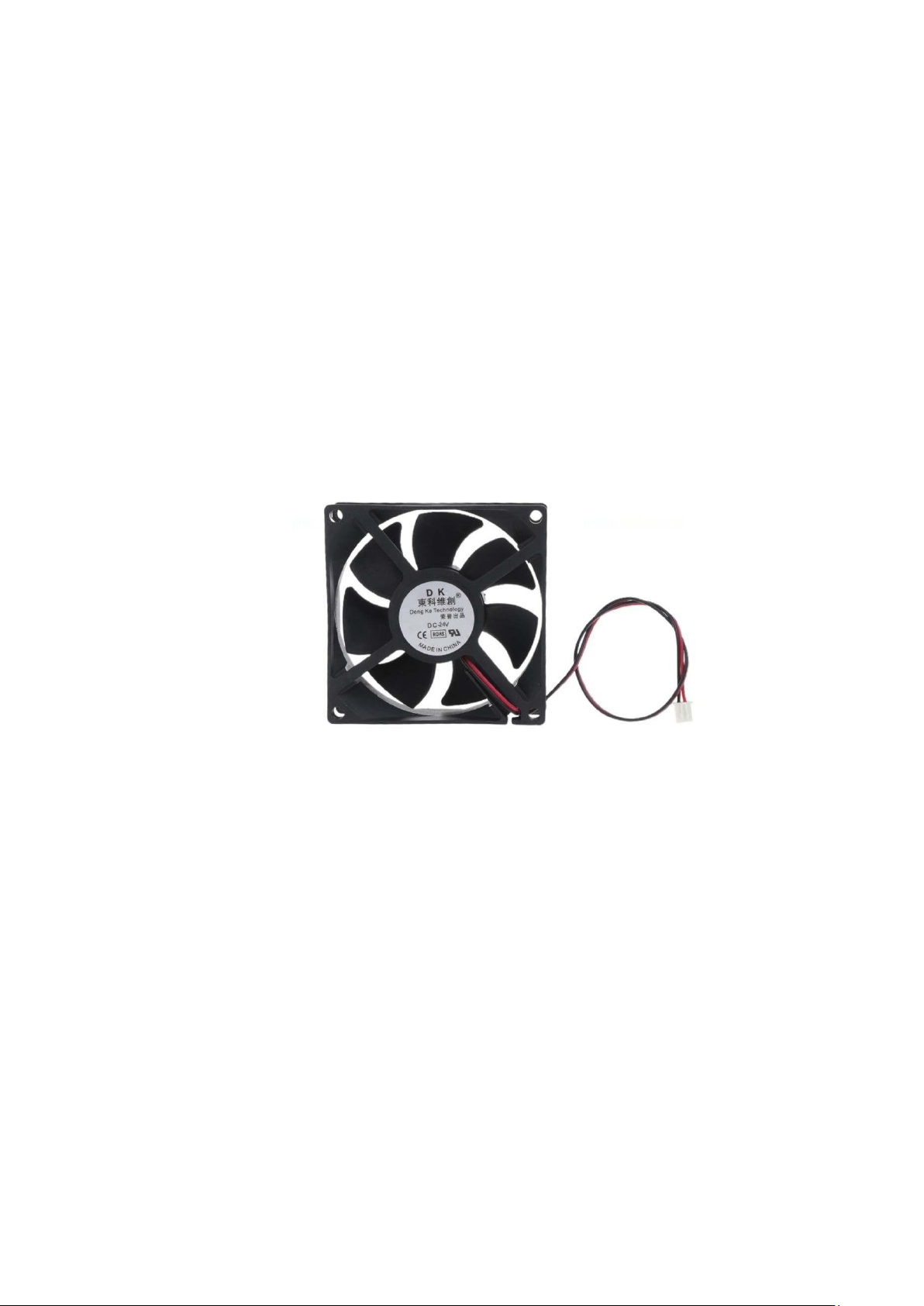

Hình 1.4 Quạt tản nhiệt 24v 8025 8x8cm................................................................10

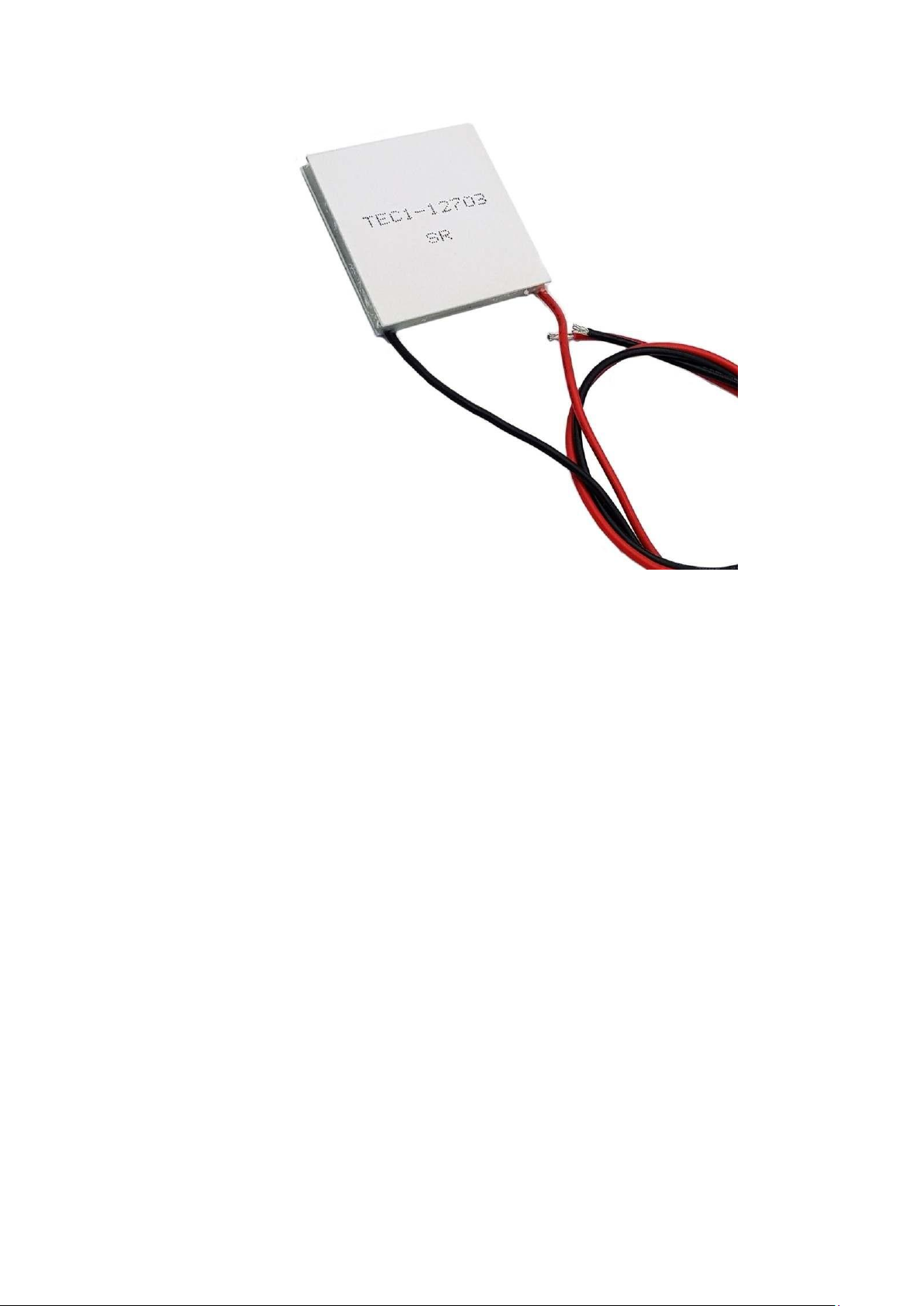

Hình 1.5 nóng lạnh.............................................................................................11

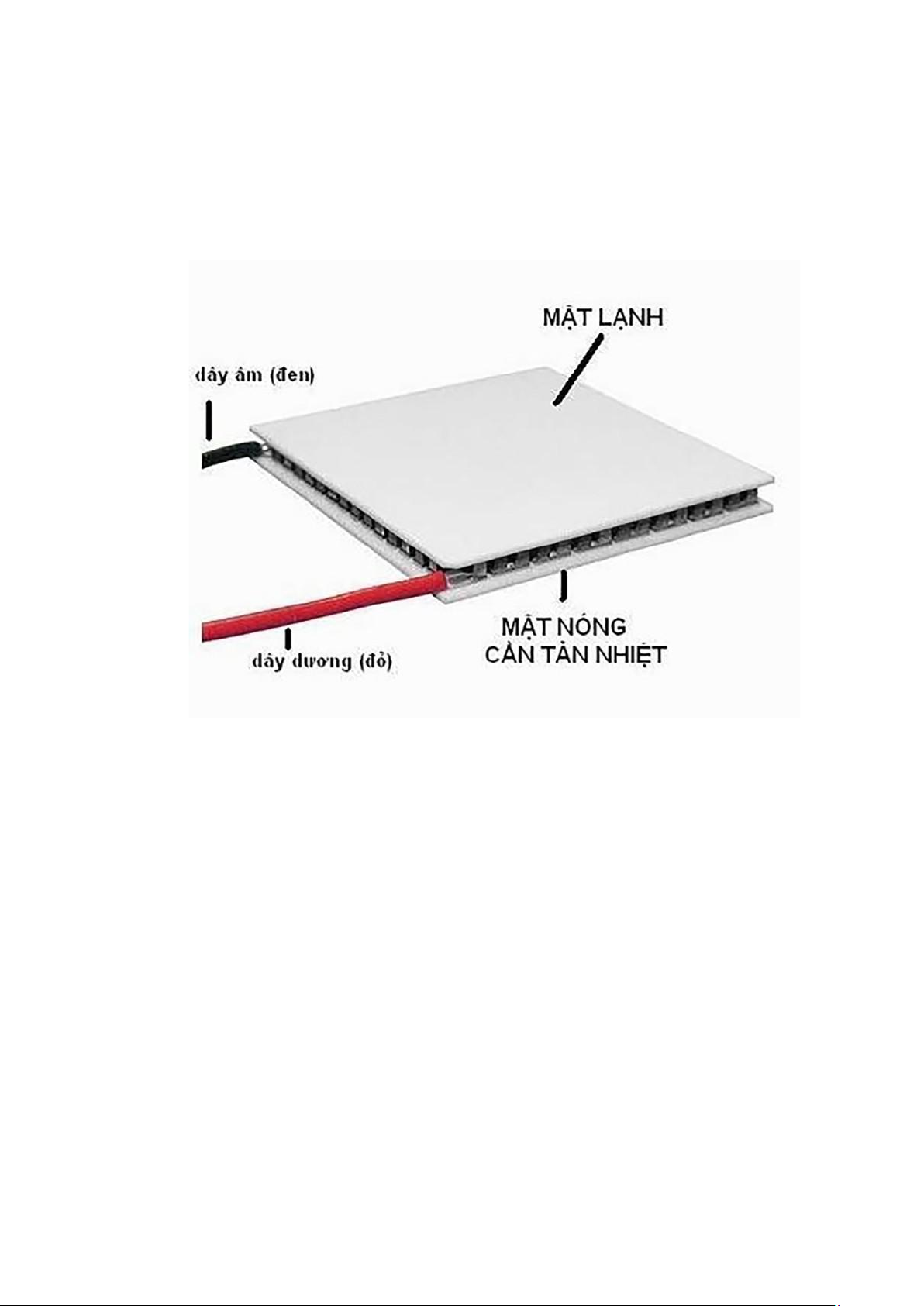

Hình 1.6 Cấu tạo Sò nóng lạnh................................................................................12

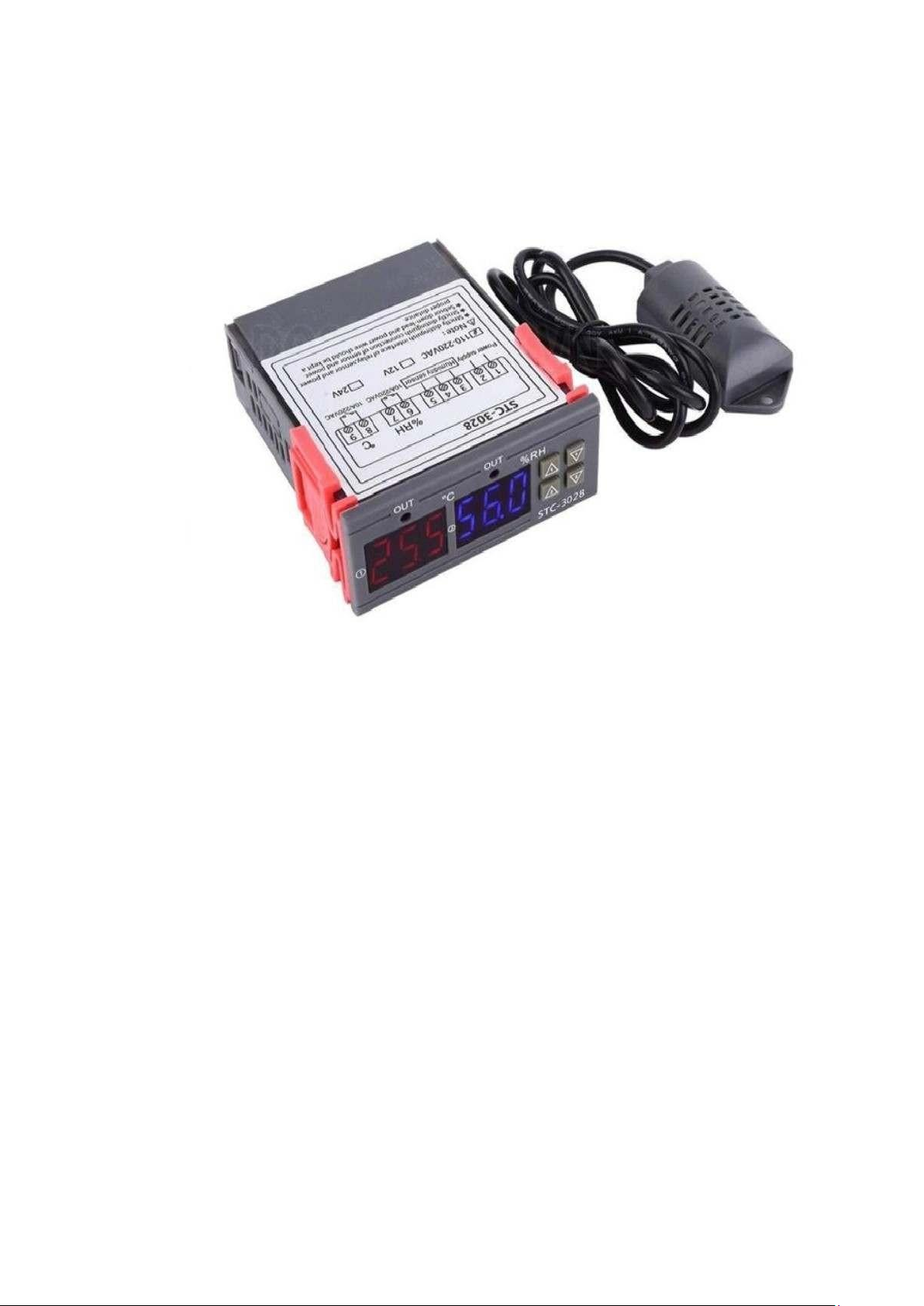

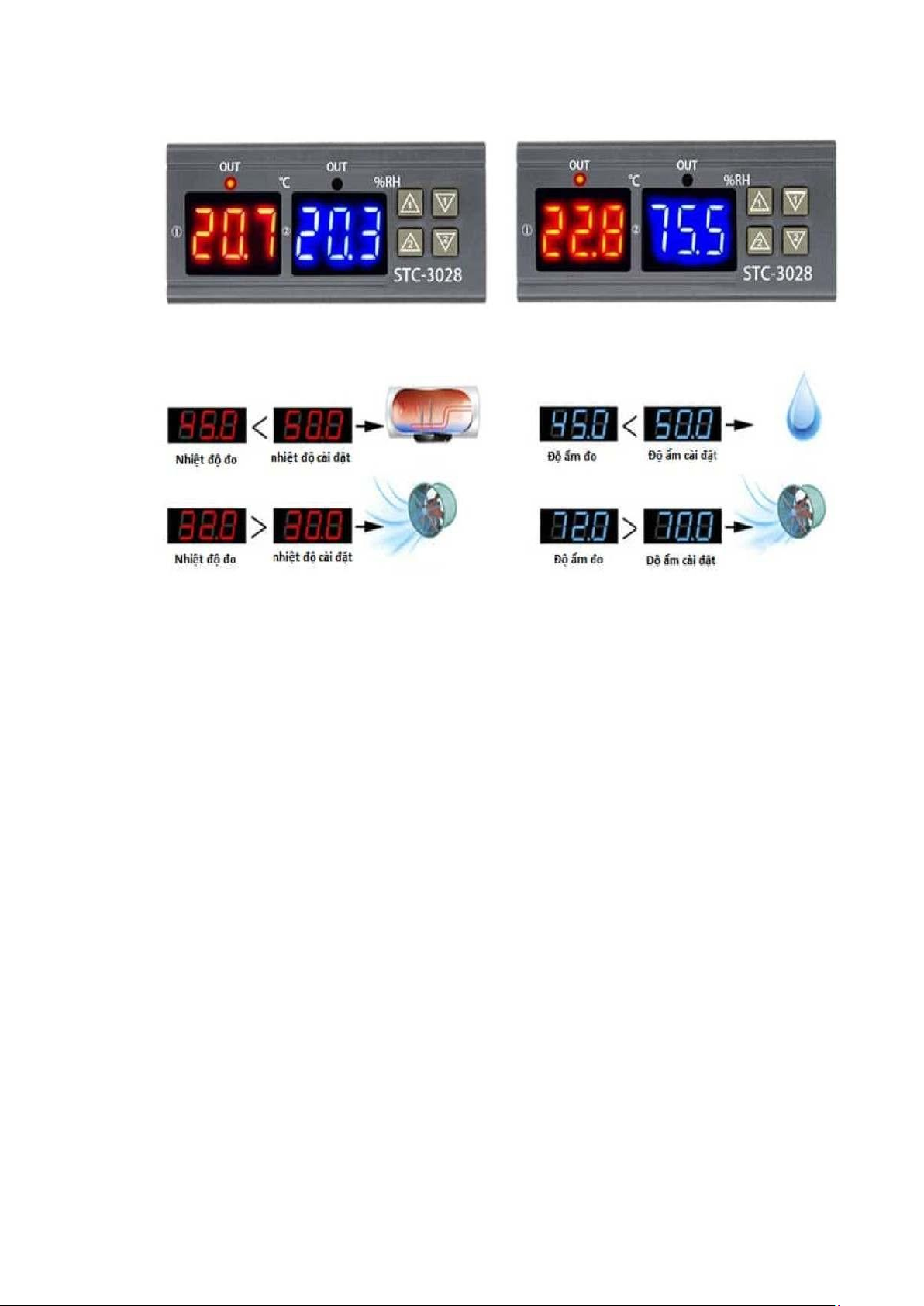

Hình 1.7 Bộ Điều Khiển Nhiệt Độ Và Độ Ẩm KThuật Số Kép STC-3028................................13
Hình 1.8 Hướng dẫn sử dụng Bộ điều khiển nhiệt độ độ ẩm STC – 3028...............14

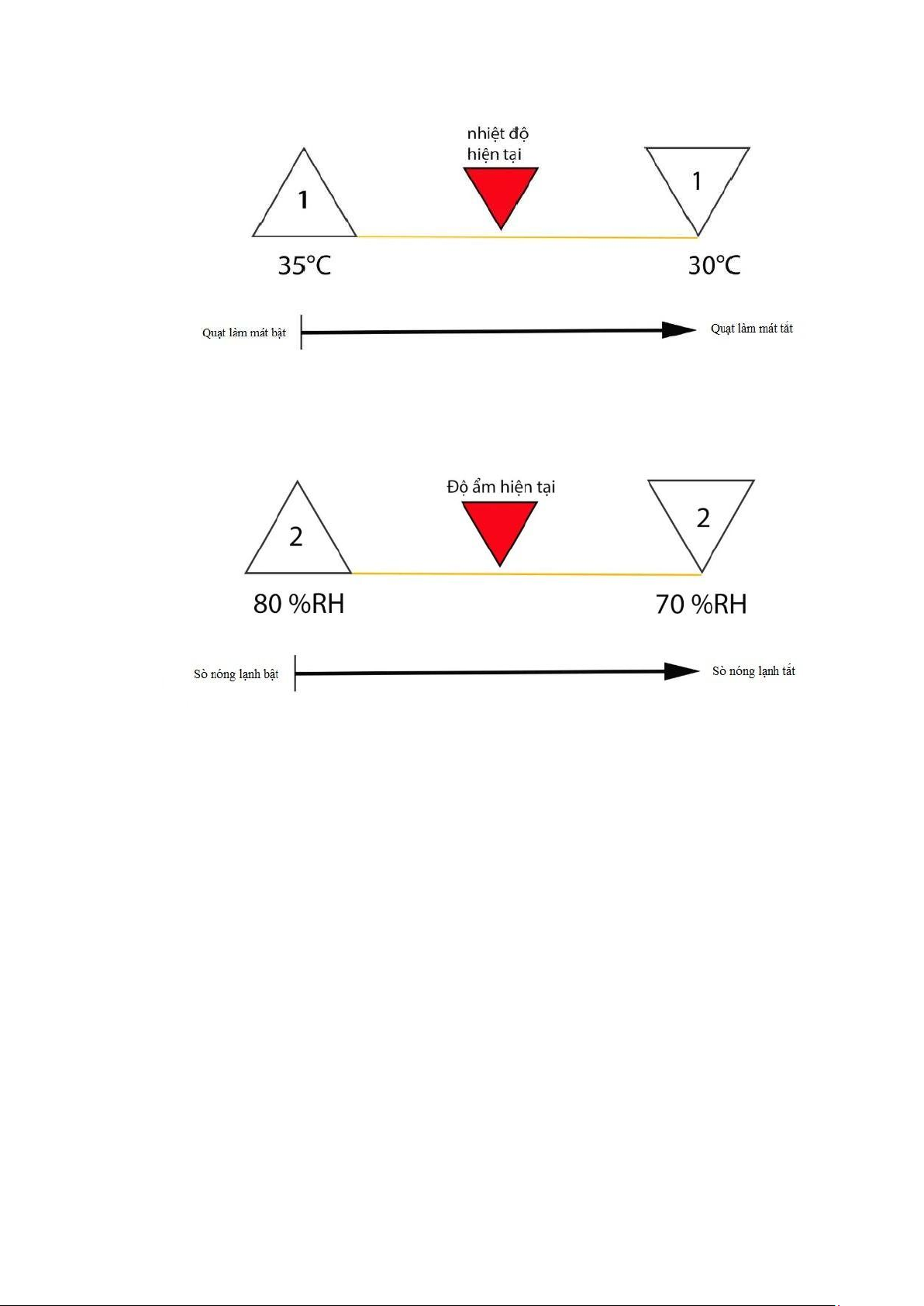

Hình 1.9 Chế độ làm mát.........................................................................................16
Hình 1.10 Chế độ giảm độ ẩm.................................................................................17

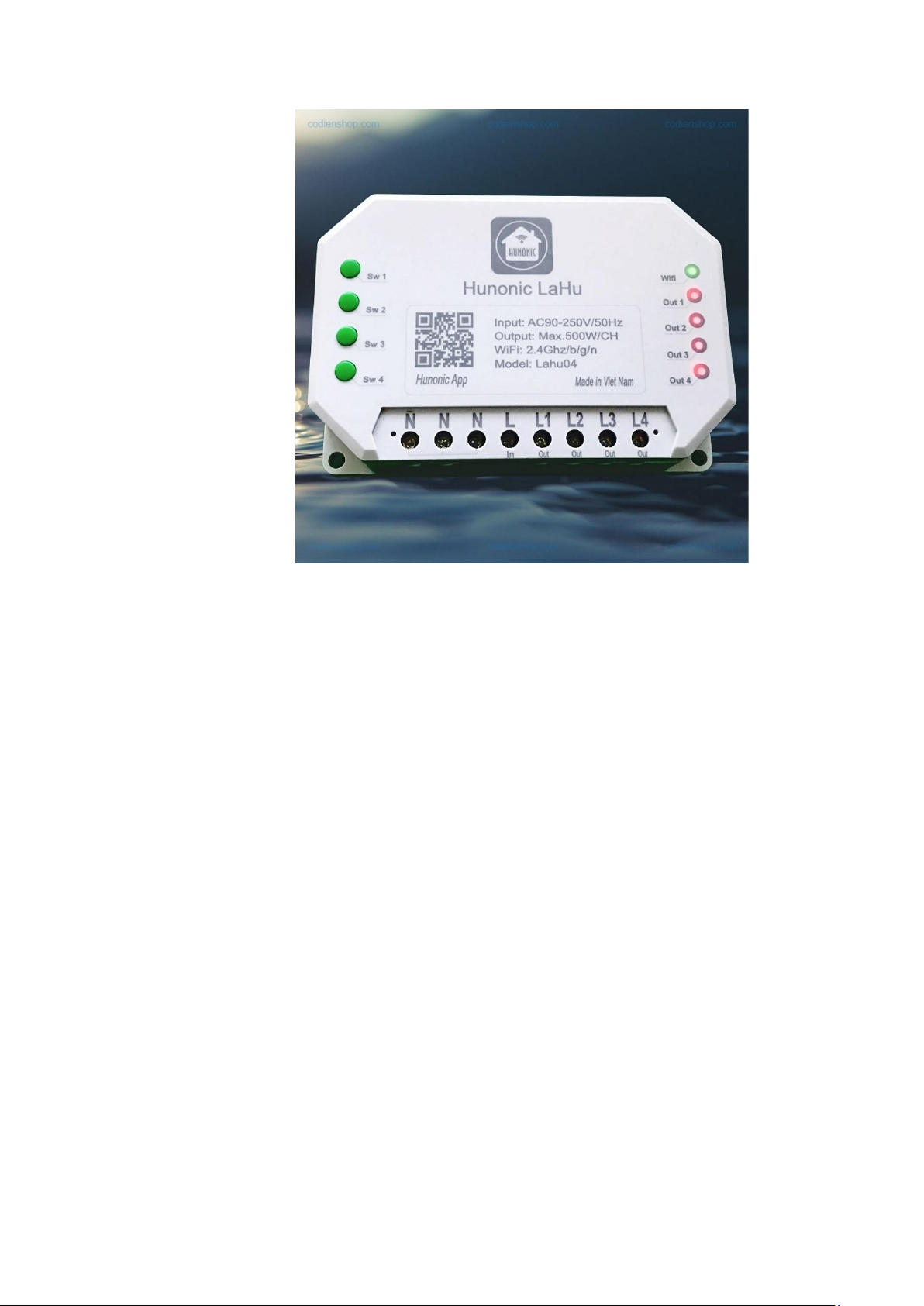

Hình 1.11 Công tắc thông minh Humonic LaHu 4 kênh.........................................18
Hình 1.12 Khóa chốt điện từ LY-03 24V................................................................19
Hình 1.13 Kích thước khóa chốt điện từ..................................................................20
Hình 1.14 Các bước điều chỉnh hướng đầu khóa.....................................................21
Hình 1.15 Bộ điều khiển PLC Mitsubishi Fx1n-10mr22
Hình 1.16 Cấu trúc của PLC....................................................................................24
Hình 1.17 Phương pháp điều khiển.........................................................................25
Hình 1.18 Hình ảnh relay trung gian 220VAC........................................................26
Hình 1.19 Sơ đồ chân relay.....................................................................................27
Hình 2.1 Sơ đồ khối hệ điều khiển..........................................................................27
Hình 2.2 Sơ đồ nguyên lý.29
Hình 2.3 Thuật toán điều khiển...............................................................................30
Hình 2.4 Phần mềm lập trình Gx work 2.................................................................31
Hình 2.5 Tạo dự án mới...........................................................................................32
Hình 2.6 Tạo giao diện làm việc mới......................................................................32
Hình 2.7 Chọn dòng PLC........................................................................................33
Hình 2.8 Chọn dòng PLC chọn ok...........................................................................33
Hình 2.9 Giao diện lập trình....................................................................................34
Hình 2.10 Chọn Start rồi chọn Dvices Manager......................................................35
Hình 2.11 Chọn This pc rồi chọn Dvices Manager..................................................35
Hình 2.12 Chọn cổng com.......................................................................................36
Hình 2.13 Kết nối cổng máy tính với PLC..............................................................37
Hình 2.14 Chọn cổng com và tốc đồ truyền............................................................37
Hình 2.15 Chọn conmection test để hoàn thiện.......................................................38
Hình 2.16 kết nối thành công chọn ok.....................................................................38
Hình 2.17 Hoàn thành kết nối giữa PLC với máy tính.............................................39
Hình 2.18 Click online chọn write to plc ................................................................40
Hình 2.19 Chọn 4 mục rồi chọn Execute ................................................................41
Hình 2.20 Chọn yes để tiếp tục.41
lOMoARcPSD| 23136115
Hình 2.21 Qúa trình đang được load xuống PLC.42
Hình 2.22 Load chương trình thành công chọn ok.42
Hình 2.23 Click online chọn Read From PLC .43
Hình 2.24 Chọn dòng PLC sau đó nhấn ok.44
Hình 2.25 Kết nối cổng máy tính với PLC.44
Hình 2.26 Tích các mục đã chọn sau đó chọn Execute.45
Hình 2.27 Click close để quay lại màn hình chính.46
Hình 2.28 Chương trình từ PLC lên máy tính thành công.46
Hình 2.29 Chọn project chọn save để lưu chương trình.47
Hình 2.30 Lưu flie đã lập chương trình.48
Hình 2.31 Chương trình điều khiển.51
lOMoARcPSD| 23136115
LỜI MỞ ĐẦU
Cùng với sự phát triển của nền kinh tế và khoa học kỹ thuật trên con đường
công nghiệp hóa, hiện đại hóa đất nước. Ngành điện tử nói chung đó có những bước
tiến vượt bậc và mang lại những thành quả đáng kể. Chẳng hạn như kỹ thuật chế tạo
linh kiện điện tử với công nghệ cao như vi mạch tổ hợp (IC), các thiết bị công nghệ
tiên tiến với hệ thống điều khiển lập trình PLC, vi xử lý, và truyền thông điều khiển
giám sát từ xa qua IOT đang được ng dụng rộng rãi
Để tiếp tục dẫn dắt sự phát triển của đất nước ngày càng giàu mạnh, thì phải đầu
tư cho giáo dục, đào tạo thế hệ trẻ có đủ kiến thc để đáp ng nhu cầu ngày càng
cao của xã hội. Đòi hỏi phải nâng cao chất lượng đào tạo, thì phải đưa ra các
phương tiện dạy học hiện đại vào trong giảng đường, trường học có như vậy thì
trình độ con người ngày càng cao đáp ng được yêu cầu của xã hội. Trường ĐH SP
KT Hưng Yên là một trong những trường rất chú trọng tới việc hiện đại hóa trang
thiết bị giảng dạy nhằm nâng cao hiệu quả trong giảng dạy cũng như giúp sinh viên
có khả năng thực tế cao.
Để nắm vững các kiến đã được học và vận dụng vào thực hành chúng em được
thầy cô trong khoa giao cho làm đồ án tốt nghiệp với đề tài : “ Nghiên cu, thiết kế,
chế tạo mô hình Tủ chống ẩm điều khiển nhiệt độ, độ ẩm điều khiển qua IOT” để
củng cố kiến thc đã được học.
Sau khi nhận được đề tài đồ án với sự hướng dẫn của thầy Trịnh Xuân Thắng
cùng với sự cố gắng của các bạn trong nhóm, sự tìm tòi nghiên cu tài liệu đến nay
đồ án của chúng em về mặt cơ bản đã hoàn thành. Trong quá trình thực hiện do kiến
thc còn có hạn, kinh nghiệm còn thiếu nên không thể tránh khỏi sai sót. Vậy em
kính mong sự chỉ bảo giúp đỡ và đóng góp ý kiến của các thầy cô để đồ án của được
chúng em được hoàn thiện hơn. Chúng em xin chân thành cảm ơn !
Hưng Yên, ngày...tháng...năm 2023
Sinh viên thực hiện
Chương I
TỔNG QUAN VỀ TỦ CHỐNG ẨM ĐIỀU KHIỂN NHIỆT ĐỘ, ĐỘ ẨM ĐIỀU
KHIỂN QUA IOT
1.1 Giới thiệu chung 1.1.1Mục tiêu đề tài
Ngày nay, cùng với sự phát triển của kinh tế, việc áp dụng các phương thc quy
trình hiện đại vào trong các nghành công nghiệp là điều tất yếu. Trong đó hệ thống
IOT đã và đang được sử dụng rất nhiều trong các nhà máy, xí nghiệp, để hiểu rõ hơn
về hệ thống giao tiếp này, em đã chọn đề tài : “ Nghiên cu, thiết kế, chế tạo mô
hình Tủ chống ẩm bảo mật qua hệ thống IoT” để nghiên cu.
lOMoARcPSD| 23136115
Việc nghiên cu đề tài này đã giúp em hiểu thêm rõ hơn về sự quan trọng của hệ
thống làm việc này. Đã cung cấp cho em thêm hiểu biết, để khi ra trường xin vào
các khu công nghiệp làm việc không bị bỡ ngỡ, khó khăn khi tiếp xúc với các hệ
thống thống tổng hợp gồm nhiều thành phần khác nhau, nhằm tạo ra một mạng lưới
kết nối đa dạng các thiết bị và đối tượng trong thế giới vật lý thông qua internet.
1.1.2 Nội dung nghiên cứu
Nội dung nghiên cu của đề tài tập trung vào các giai đoạn nghiên cu, thiết kế
và chế tạo mô hình tủ chống ẩm bảo mật sử dụng công nghệ IoT. Cụ thể, nghiên cu
nhằm xác định các yêu cầu chc năng kỹ thuật của tủ chống ẩm, phân tích và lựa
chọn các cảm biến, mạch điều khiển thành phần khác phù hợp để đảm bảo khả
năng giám sát, điều khiển và cung cấp bảo mật cho môi trường trong tủ chống ẩm.
Tạo ra các bản vẽ kỹ thuật, phỏng phỏng 3D của hình tủ chống ẩm,
đảm bảo tính khả thi và hiệu suất của thiết kế.
Xây dựng, lắp ráp và tối ưu hóa mô hình tủ chống ẩm với các thành phần đã được lựa
chọn. Hệ thống sẽ tiến hành thu thập gửi dữ liệu vmc độ ẩm, điều kiện môi
trường và trạng thái của tủ bằng cách sử dụng giao thc kết nối IoT.
Tổng thể, nghiên cu này nhằm tạo ra một hình tủ chống ẩm thông minh, có khả
năng giám sát và điều khiển từ xa thông qua hệ thống IoT, nhằm đảm bảo an toàn
bảo mật cho các vật phẩm quan trọng bên trong tủ chống ẩm.
1.1.3 Đối tượng nghiên cứu
Hệ thống IOT cơ bản và ng dụng trong thực tiễn.
Các modul, cảm biến có sẵn và hỗ trợ kết nối mở rộng IoT
Thiết kế, chế tạo và sửa chữa một mô hình IoT cơ bản
Lập trình PLC và đấu nối
lOMoARcPSD| 23136115
1.1.4 Phương pháp nghiên cứu
Tìm hiểu trên internet
Nghiên cu tài liệu và thảo luận nhóm
Trao đổi với giáo viên hướng dẫn
Tham khảo các hệ thống có sẵn
1.1.5 Ý nghĩa của đề tài
Phục vtrong công c học tập, nghiên cu và giảng dạy trong các trường đại học,
cao đẳng, trung cấp thuộc những khối ngành thuật trên khắp cả nước, giúp sinh
viên tiếp cận thực tế, cái nhìn khách quan chân thực nhất trong quá trình học
tập.
Việc nghiên cu làm việc với hệ thống nhúng bản ng dụng của hệ thống
trong thực tế:
Nhà thông minh: IoT cho phép việc tự động hóa quản thông minh các thiết b
trong ngôi nhà, bao gồm ánh sáng, nhiệt độ, an ninh, quản năng lượng điều
khiển từ xa.
Công nghiệp: IoT cũng thể được nghiên cu trong ng dụng công nghiệp như quản
lý chuỗi cung ng, giám sát và tối ưu hóa quá trình sản xuất, dự báo dự trữ và bảo trì
dự đoán.
Quản lý năng lượng: Các hệ thống IoT có thể thu thập dữ liệu về năng lượng tiêu thụ
của thiết bị, nhà cửa hoặc toàn bộ tòa nhà để phân tích tối ưu a việc sử dụng
năng lượng, tiết kiệm, và quản lý hiệu quả năng lượng.
Chuỗi cung ng thông minh: IoT có thể áp dụng để giám sát và quản lý dữ liệu trong
chuỗi cung ng, từ theo dõi vận chuyển, lưu trữ, quản lý hàng hóa, đến theo dõi quá
trình sản xuất và quản lý kho hàng Lập trình PLC điều khiển thiết bị.
1.
1.2 Thiết kế của mô hình
lOMoARcPSD| 23136115
Thiết kế của mô hình

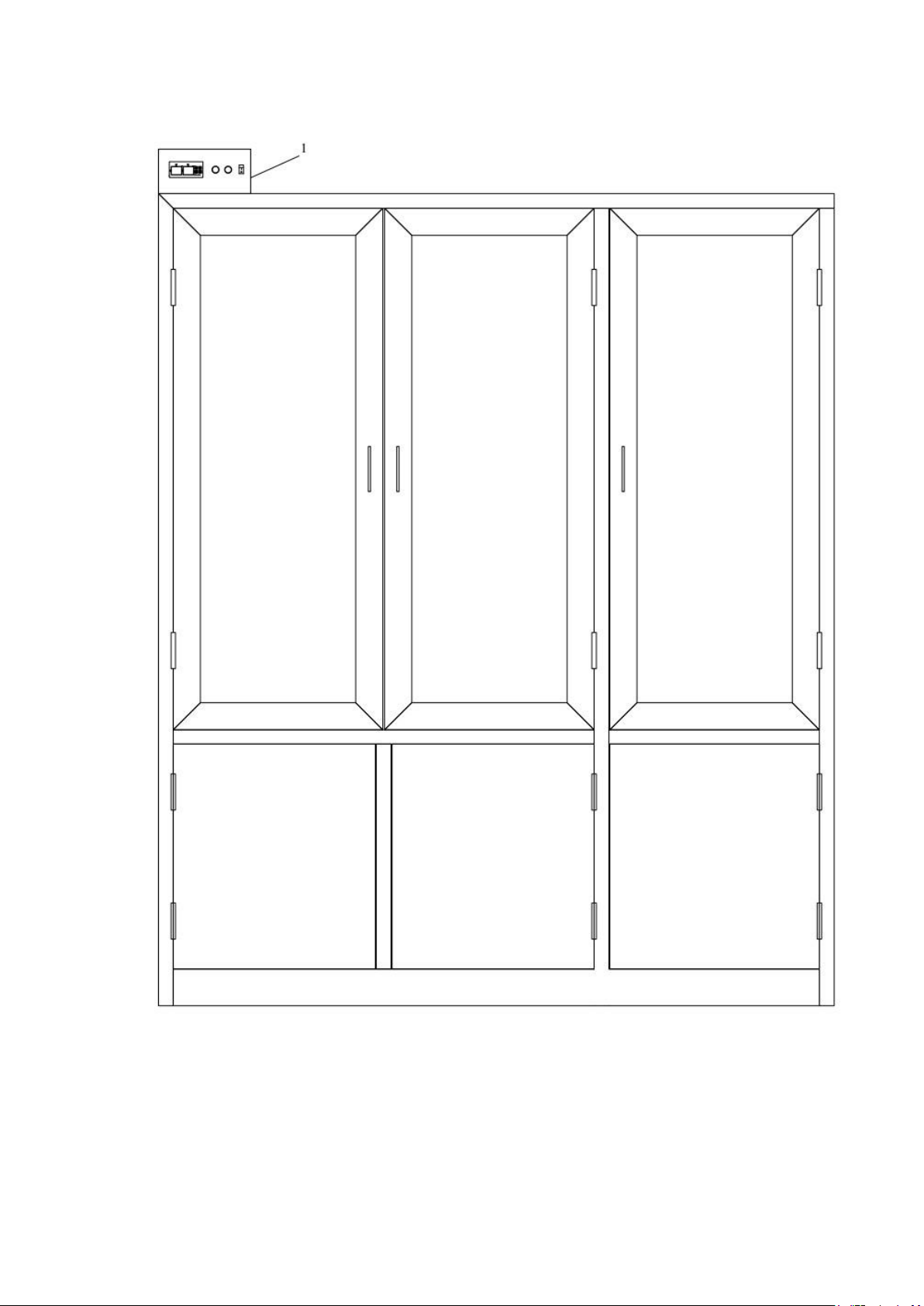

Hình 1.1 Bản vẽ mặt trước tủ
lOMoARcPSD| 23136115

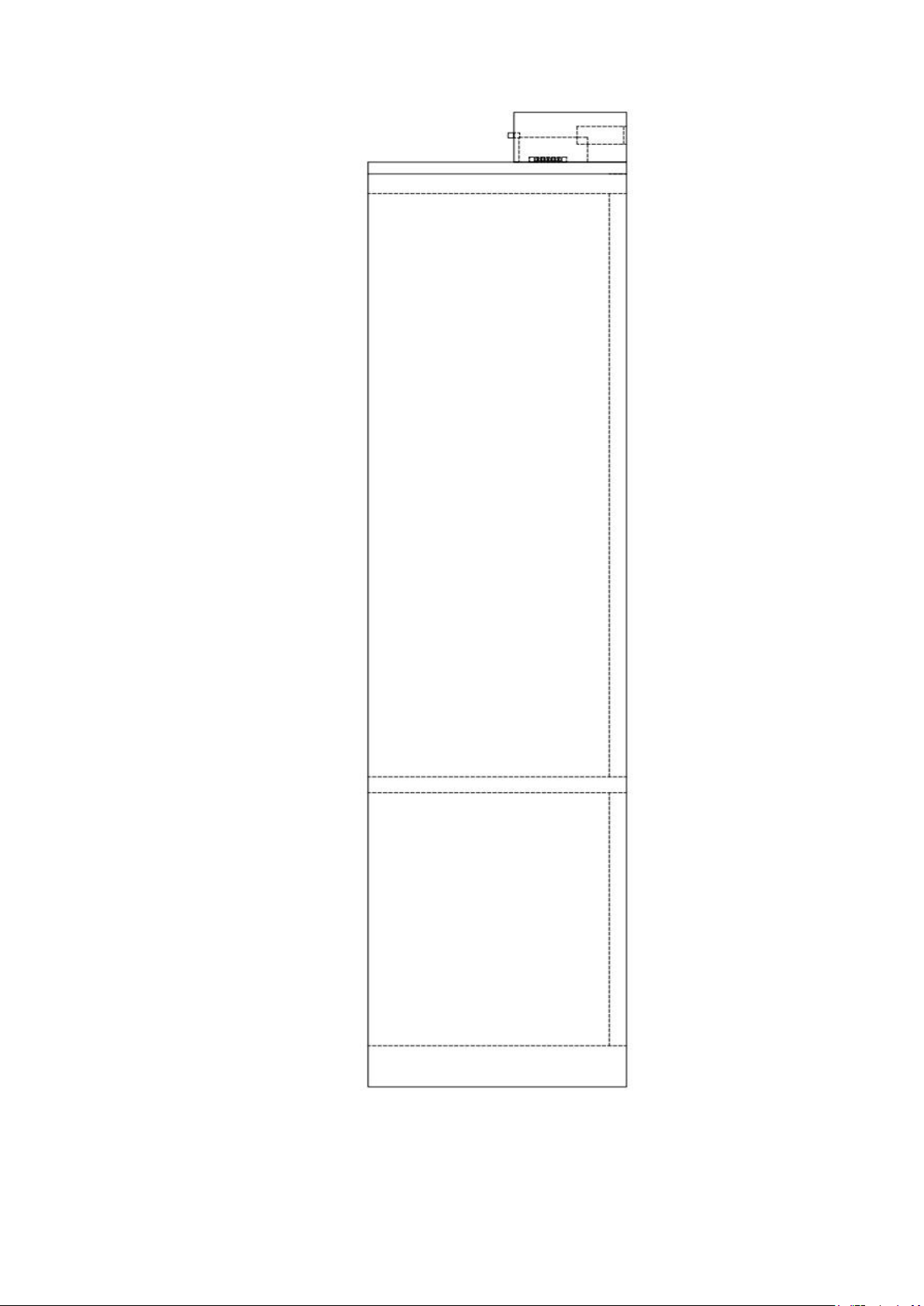

Hình 1.2 Bản vẽ mặt trên tủ
lOMoARcPSD| 23136115

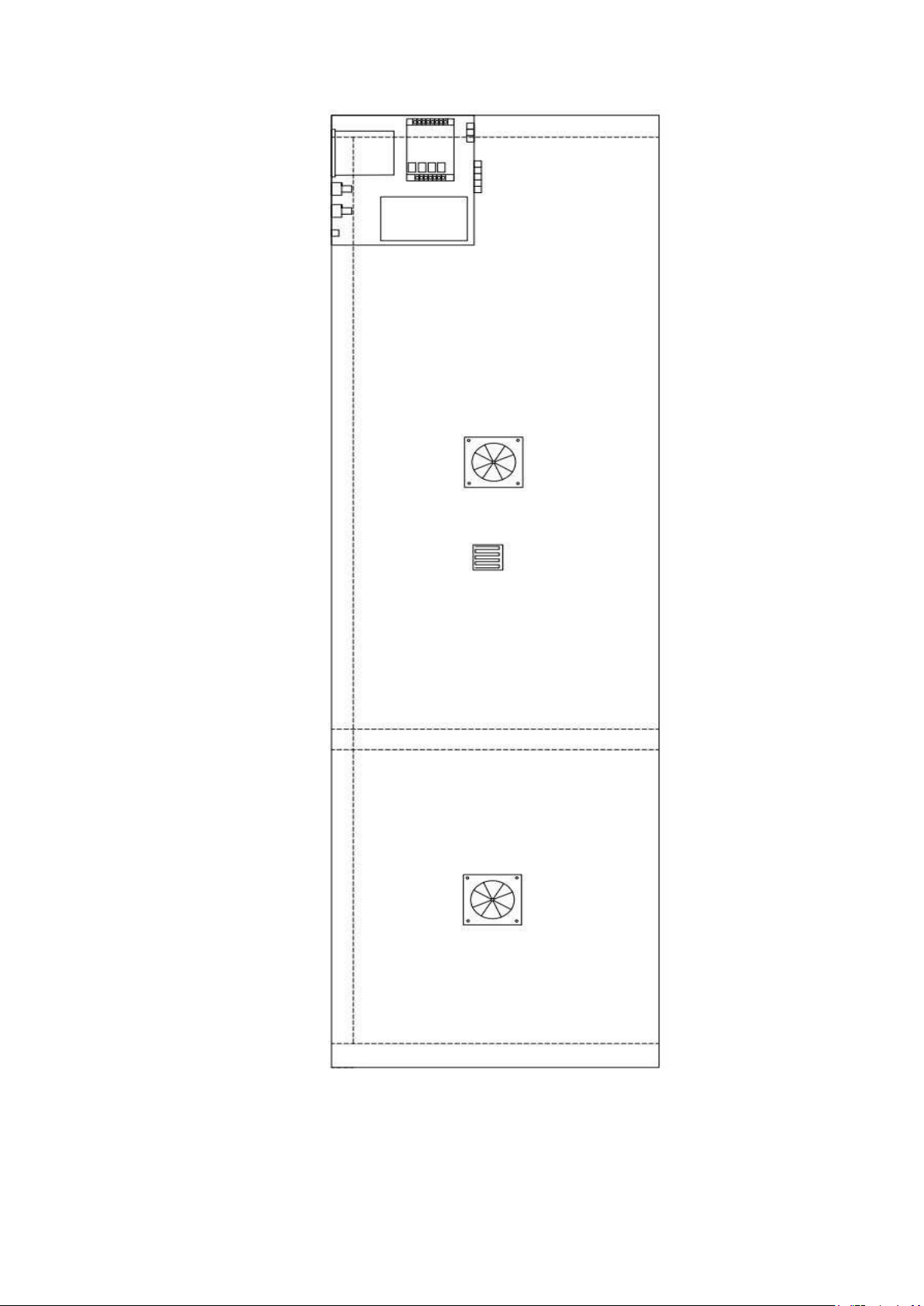

Hình 1.3 Bản vẽ mặt cạnh tủ
1.3 Các thiết bị sử dụng trong mô hình
1.3.1 Quạt làm mát Tính
năng sản phẩm:
lOMoARcPSD| 23136115
Quạt để làm mát cho các thiết bị máy móc giúp tăng tuổi thọ hoạt động ổn định
hơn
Tốc độ quay lớn giúp khả năng làm mát đạt hiệu quả tốt
Khung quạt được sản xuất bằng nhựa cng chống ăn mòn bởi các tác động từ môi
trường
Thiết kế nhỏ gọn dễ dàng di chuyển và lắp đặt Ứng
dụng:
Dùng chế quạt tản nhiệt cho laptop, CPU máy tính Chế
quạt hút khói khi hàn.
Chế máy hút bụi.
Làm quạt thổi mát
Hình 1.4 Quạt tản nhiệt 24v 8025 8x8cm
Điện áp định mc: 24V
Dòng không tải: 0.3A
Công suất không tải: 4.8W (24V)
Tốc độ sản phẩm: khoảng 3500 vòng / phút (24V)
Kích thước: 8x8x2.5cm
Tuổi thọ: 3000 giờ
1.3.2 Sò nóng lạnh
Sò nóng lạnh là một công nghệ siêu công nghệ (hoặc chip Peler) độc đáo, với
khả năng làm lạnh một mặt và làm nóng mặt khác. Trong bài viết này, chúng ta sẽ
đi sâu vào nguyên lý hoạt động và cấu tạo của sò nóng lạnh, cùng với ứng dụng
đa dạng của nó trong cuộc sống hàng ngày.
lOMoARcPSD| 23136115
Hình 1.5 Sò nóng lạnh
Thông số kỹ thuật
+ Kích thước: 40*40*3.6mm
+ Công suất làm lạnh 68W
+ Chênh lệch nhiệt độ 2 mặt tối đa: trên 65 độ C
+ Dòng điện làm việc: Imax = 65
+ Điện áp định mc: 24V
+ Áp suất lắp ráp: 85N / cm
lOMoARcPSD| 23136115
Cấu tạo sò nóng lạnh
Cấu tạo của sò nóng lạnh rất đơn giản với các bộ phận: mặt lạnh, mặt nóng , tấm tản
nhiệt hai dây nguồn âm dương. Bạn thể tham khảo ảnh dưới về cấu tạo
nóng lạnh
Hình 1.6 Cấu tạo Sò nóng lạnh
Nguyên lý hoạt động của sò nóng lạnh
nóng lạnh hoạt động dựa trên nguyên tắc chuyển đổi nhiệt độ. Khi bạn cấp điện
cho sò, sẽ thực hiện việc chuyển đổi nhiệt độ từ mặt nóng sang mặt lạnh. Tùy
thuộc vào ng dụng cụ thể, bạn có thể chọn sử dụng mặt nóng hoặc mặt lạnh để làm
việc. Quá trình này tạo ra một lượng nhiệt lượng lớn chuyển từ mặt này sang mặt
khác, giúp bạn điều chỉnh nhiệt độ theo ý muốn.
Cấu tạo của sò nóng lạnh
nóng lạnh cấu tạo đơn giản gồm hai mặt: mặt nóng mặt lạnh, cùng với hai
dây nguồn âm dương. Ngoài ra, để đảm bảo hiệu suất ổn định, nóng lạnh thường
được trang bị một tấm tản nhiệt cho mặt nóng.
lOMoARcPSD| 23136115
Ứng dụng của sò nóng lạnh
Sò nóng lạnh có nhiều ng dụng hữu ích trong cuộc sống hàng ngày, bao gồm:
Bình nóng lạnh
Trong các bình nóng lạnh, hai mặt nóng lạnh của được tích hợp cùng với hệ
thống tản nhiệt. Một bên của bình sẽ được kết nối với mặt lạnh để tạo ra nước lạnh,
trong khi mặt còn lại tạo ra nước nóng. Điều này giúp bạn dễ dàng điều chỉnh nhiệt
độ nước theo nhu cầu.
Máy lạnh và điều hòa
Sò nóng lạnh cũng được sử dụng trong các máy lạnh và điều hòa không khí, đặc biệt
trong các loại máy lạnh mini. Sự linh hoạt của giúp duy trì nhiệt độ một cách
hiệu quả.
Sò nóng lạnh trong thiết bị làm mát cho điện thoại
Công nghệ sò nóng lạnh cũng đã được áp dụng vào quạt tản nhiệt cho điện thoại.
Những chiếc quạt này sử dụng chip Peltier để cân bằng nhiệt độ và bảo vệ pin và chip
của điện thoại.
Lưu ý khi sử dụng sò nóng lạnh
Để sử dụng sò nóng lạnh một cách an toàn và hiệu quả, hãy tuân thủ các lưu ý sau:
Chọn loại sò nóng lạnh phù hợp với nhu cầu của bạn và đảm bảo rằng công suất của
thiết bị đủ lớn.Tránh lắp đặt nhiều nóng lạnh song song, điều này thể làm
giảm hiệu suất chúng.
Luôn sử dụng hệ thống tản nhiệt, ít nhất cho mặt ng của sò, để tránh tình trạng
quá nhiệt gây hỏng sò.
Như vậy, ng lạnh một công nghệ đa dụng hữu ích với nhiều ng dụng trong
cuộc sống hàng ngày. Bằng cách hiểu cấu tạo và nguyên tắc hoạt động của nó, bạn
thể tận dụng các ng dụng này một cách hiệu quả và an toàn.
lOMoARcPSD| 23136115
Một số sò nóng lại phổ biến hiện nay
Peltier TEC1-12705 - Đây loại có công suất hoạt động 59W thường được dùng
để làm mát CPU và nó có thể dùng với điện áp tối đa là 12VDC.
Peltier TEC1-12706 - Đây loại ng suất hoạt động 60W được tạo lên từ 4
sò nóng lạnh để tăng hiệu suất làm việc. Nó được lắp thành hình một khối trụ kín và
có quạt thổi khí lạnh ra môi trường, ngoài ra thì còn tản nhiệt bằng nước với mặt
có kích thước 40mmx80mm.
Peltier TEC1-12708 - Loại này công suất hoạt động 80W với thiết kế đa dạng,
sử dụng chất liệu tốt tạo độ bền cao, hình dạng chắc chắn khiến dễ lắp đặt
đưa vào ng dụng cho các thiết bị điện.
Ngoài ra thì còn có một số loại khác như Peltier TEC1-12710 công suất 100W, Peltier
TEC1-12715 công suất 150W được đưa vào ng dụng cho nhiều thiết bị khác nhau.
1.3.3 Bộ điều khiển nhiệt độ độ ẩm STC - 3028
- Bộ Điều Khiển Nhiệt Độ Độ Ẩm Kỹ Thuật Số STC-3028 thích hợp để tự
độngchuyển đổi các thiết bị làm lạnh làm nóng như máy hải sản máy ớc
làm mát.
- Có thể kiểm soát nhiệt độ và độ ẩm cùng một lúc.
- Có thể kết nối cùng lúc với thiết bị tạo ẩm và hút ẩm.
- Có thể kết nối cùng lúc với các thiết bị làm lạnh / sưởi và tạo ẩm / hút ẩm.
- Chc năng sưởi ấm, làm mát có thể được cài đặt riêng biệt cho làm lạnh và sưởiấm
để bảo vệ bộ điều khiển nhiệt độ khỏi sự thay đổi dữ dội.
- Tương tự như kiểm soát độ ẩm, hỗ trợ hiệu chuẩn nhiệt độ và độ ẩm.
- [Cửa sổ hiển thị p] thể hiển thị nhiệt độ / độ ẩm đo được và cài đặt nhiệt độ
/độ ẩm cùng một lúc.
- Máy vi tính hiển thị kỹ thuật số thông minh nhiệt, hiển thị thời gian p nhiệt độkép
lOMoARcPSD| 23136115
- Ống kỹ thuật số: hiển thị LLL cho cảm biến hở mạch; hiển thị HHH khi vượt
quáphạm vi đo bộ điều nhiệt sẽ buộc phải tắt nguồn; hiển thị --- để cảnh báo nhiệt
độ cao
Hình 1.7 Bộ Điều Khiển Nhiệt Độ Và Độ Ẩm Kỹ Thuật Số Kép STC-3028
*Thông số kỹ thuật
- Mẫu sản phẩm: STC-3028
- Nguồn cung cấp: DC12V, DC24V hoặc AC 110-220V ±10% 50 / 60 HZ
- Phạm vi kiểm soát nhiệt độ: -20°C ~ 80°C
- Độ ẩm và phạm vi nhiệt độ: 00%RH ~+ 100%RH
- Độ chính xác đo nhiệt độ: +/-1°C 0.1%RH
- Điện áp làm việc (có 3 phân loại): DC12V, DC24V hoặc AC 110-220V
- Công suất điểm hỗ trợ đầu ra rơ le: 10A (đầu ra trực tiếp)
- Cảm biến tích hợp, chiều dài cáp 1 mét
- Chất liệu: Vỏ nhựa chống cháy ABS
- Trọng lượng: khoảng 140g
lOMoARcPSD| 23136115
Hướng dẫn sử dụng Bộ điều khiển nhiệt độ độ ẩm STC – 3028
Hình 1.8 Hướng dẫn sử dụng Bộ điều khiển nhiệt độ độ ẩm STC – 3028
Ký hiệu các phím: Phím mũi tên ↑↓ số 1 để chỉnh nhiệt độ, phím mũi tên ↑↓ số 2 để
chỉnh độ ẩm
Nhấn nhanh các mũi tên lên ↑ hoặc xuống↓ để xem các giá trị cài đặt
Nhấn giữ các mũi tên lên ↑ hoặc xuống↓ để vào cài đặt (mục dưới)
Hiệu chỉnh lại giá trị độ ẩm hoặc nhiệt độ đo được ta làm như sau: nhấn giữ đồng
thời lên ↑ và xuống↓ khoảng 3 s, để vào cân chỉnh, tiếp tục nhấn lên ↑ hoặc xuống↓
để cân chỉnh các giá trị
Các bước cài đặt để module hoạt động:
B1: Nhấn giữ mũi tên ↑ hoặc ↓ khoảng 2s để vào cài đặt (mũi tên ↑↓ số 1 để chỉnh
nhiệt độ, phím mũi tên ↑↓ số 2 để chỉnh độ ẩm)
B2: Tiếp tục nhấn lên hoặc nhấn xuống↓ (nhấn nhả) để tinh chỉnh các giá trị như
hình ( hình 1 và hình 2)
B3: Xong 1 giá trị module sẽ tự thoát, lặp lại các bước 1 & 2 để cài đặt các giá trị còn
lại
Chế độ làm mát:
lOMoARcPSD| 23136115
Hình 1.9 Chế độ làm mát
Chế độ giảm độ ẩm:
Hình 1.10 Chế độ giảm độ ẩm
1.3.4 Công tắc thông minh Humonic LaHu 4 kênh
Công tắc Hunonic LaHu được xem là bước đột phá trong các thiết bị IOT đang
có mặt trên thị trường. Công tắc LaHu hay dùng lắp cho các tủ điện , hộp điện kĩ
thuật. Nói chung là sẽ được ng dụng được rất nhiều việc, Tùy mục đích sử dụng
của mọi người.
lOMoARcPSD| 23136115
Hình 1.11 Công tắc thông minh Humonic LaHu 4 kênh
Thông số kĩ thuật:
▪ Mã sản phẩm: Lahu04
▪ Điều khiển 4 nút độc lập
▪ Công suất tải max 500W
▪ Điện áp: AC90 – 250V/50HZ
Wifi: 2.4 Ghz/b/g/n
▪ Chạy độc lập không cần bộ trung tâm
Kích thước: 120x81x35mm
▪ Bảo hành: 12 Tháng
Công tắc Hunonic Lahu 4 kênh là một sản phẩm công tắc thông minh được thiết
kế để điều khiển đến 4 thiết bị điện khác nhau. Dưới đây là ưu nhược điểm của sản
phẩm này:
Ưu điểm:
Điều Khiển Đa Kênh: Công tắc Hunonic Lahu 4 kênh cho phép bạn điều khiển đồng
thời nhiều thiết bị điện khác nhau từ cùng một điểm điều khiển, tạo sự thuận tiện
trong việc quản lý thiết bị trong nhà.
Công Suất Lớn: Sản phẩm này công suất lên đến 500W cho mỗi kênh, đảm bảo
rằng bạn có thể điều khiển cả đèn sợi đốt và các thiết bị điện khác.

Preview text:

lOMoAR cPSD| 23136115
BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT HƯNG YÊN
---------------------------------------
ĐỒ ÁN/KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC KHOA: CƠ KHÍ
CHUYÊN NGÀNH: CƠ ĐIỆN TỬ
TÊN ĐỀ TÀI: TỦ CHỐNG ẨM ĐIỀU KHIỂN NHIỆT ĐỘ, ĐỘ ẨM ĐIỀU KHIỂN QUA IOT
GIÁO VIÊN HƯỚNG DẪN : TS Trịnh Xuân Thắng
SINH VIÊN THỰC HIỆN: MÃ SỐ SV: lOMoAR cPSD| 23136115 Hưng Yên – 2023 MỤC LỤC
DANH MỤC HÌNH ẢNH.....................................................................................................
LỜI MỞ ĐẦU........................................................................................................................
Chương I................................................................................................................................

TỔNG QUAN VỀ TỦ CHỐNG ẨM ĐIỀU KHIỂN NHIỆT ĐỘ, ĐỘ ẨM ĐIỀU KHIỂN
QUA IOT................................................................................................................. 1.1 Giới
thiệu chung.............................................................................................6

1.1.1Mục tiêu đề tài................................................................................................................
1.1.2 Nội dung nghiên cứu....................................................................................................
1.1.3 Đối tượng nghiên cứu...................................................................................................
1.1.4 Phương pháp nghiên cứu.............................................................................................
1.1.5 Ý nghĩa của đề tài..........................................................................................................
1.2 Thiết kế của mô hình......................................................................................8
1.3 Các thiết bị sử dụng trong mô hình............................................................11
1.3.1 Quạt làm mát...............................................................................................................
1.3.2 Sò nóng lạnh...............................................................................................................
1.3.3 Bộ điều khiển nhiệt độ độ ẩm STC - 3028..................................................................
1.3.4 Công tắc thông minh Humonic LaHu 4 kênh............................................................
1.3.5 Khóa Chốt Điện Từ LY-03 24VDC.............................................................................
1.3.6 Bộ điều khiển PLC Mitsubishi FX1N-10MR............................................................
1.3.7 Relay trung gian..........................................................................................................
CHƯƠNG II........................................................................................................................
HỆ ĐIỀU KHIỂN TỦ CHỐNG ẨM ĐIỀU KHIỂN NHIỆT ĐỘ, ĐỘ ẨM ĐIỀU
KHIỂN QUA IOT...............................................................................................................

2.1 Sơ đồ khối tủ chống ẩm điều khiển nhiệt độ, độ ẩm điều khiển qua iot...29 lOMoAR cPSD| 23136115
2.2 Sơ đồ mạch điện- điện tử tủ chống ẩm điều khiển nhiệt độ, độ ẩm điều khiển qua
iot.......................................................................................................30 2.3 Thuật toán
điều khiển tủ chống ẩm điều khiển nhiệt độ, độ ẩm điều khiển qua
iot..................................................................................................................31

2.4 Hướng dẫn cài đặt phần mền Humonic LaHu...........................................50
CHƯƠNG III.......................................................................................................................
KẾT LUẬN VÀ KIẾN NGHỊ.............................................................................................
3.1 Kết luận.........................................................................................................56 3.2
Kiến nghị.......................................................................................................57
TÀI LIỆU THAM KHẢO.................................................................................................. lOMoAR cPSD| 23136115 DANH MỤC HÌNH ẢNH
Hình 1.1 Bản vẽ mặt trước tủ.6
Hình 1.2 Bản vẽ mặt trên tủ.......................................................................................9
Hình 1.3 Bản vẽ mặt cạnh tủ.....................................................................................9
Hình 1.4 Quạt tản nhiệt 24v 8025 8x8cm................................................................10
Hình 1.5 Sò nóng lạnh.............................................................................................11
Hình 1.6 Cấu tạo Sò nóng lạnh................................................................................12
Hình 1.7 Bộ Điều Khiển Nhiệt Độ Và Độ Ẩm Kỹ Thuật Số Kép STC-3028................................13
Hình 1.8 Hướng dẫn sử dụng Bộ điều khiển nhiệt độ độ ẩm STC – 3028...............14
Hình 1.9 Chế độ làm mát.........................................................................................16
Hình 1.10 Chế độ giảm độ ẩm.................................................................................17
Hình 1.11 Công tắc thông minh Humonic LaHu 4 kênh.........................................18
Hình 1.12 Khóa chốt điện từ LY-03 24V................................................................19
Hình 1.13 Kích thước khóa chốt điện từ..................................................................20
Hình 1.14 Các bước điều chỉnh hướng đầu khóa.....................................................21
Hình 1.15 Bộ điều khiển PLC Mitsubishi Fx1n-10mr22
Hình 1.16 Cấu trúc của PLC....................................................................................24
Hình 1.17 Phương pháp điều khiển.........................................................................25
Hình 1.18 Hình ảnh relay trung gian 220VAC........................................................26
Hình 1.19 Sơ đồ chân relay.....................................................................................27
Hình 2.1 Sơ đồ khối hệ điều khiển..........................................................................27
Hình 2.2 Sơ đồ nguyên lý.29
Hình 2.3 Thuật toán điều khiển...............................................................................30
Hình 2.4 Phần mềm lập trình Gx work 2.................................................................31
Hình 2.5 Tạo dự án mới...........................................................................................32
Hình 2.6 Tạo giao diện làm việc mới......................................................................32
Hình 2.7 Chọn dòng PLC........................................................................................33
Hình 2.8 Chọn dòng PLC chọn ok...........................................................................33
Hình 2.9 Giao diện lập trình....................................................................................34
Hình 2.10 Chọn Start rồi chọn Dvices Manager......................................................35
Hình 2.11 Chọn This pc rồi chọn Dvices Manager..................................................35
Hình 2.12 Chọn cổng com.......................................................................................36
Hình 2.13 Kết nối cổng máy tính với PLC..............................................................37
Hình 2.14 Chọn cổng com và tốc đồ truyền............................................................37
Hình 2.15 Chọn conmection test để hoàn thiện.......................................................38
Hình 2.16 kết nối thành công chọn ok.....................................................................38
Hình 2.17 Hoàn thành kết nối giữa PLC với máy tính.............................................39
Hình 2.18 Click online chọn write to plc ................................................................40
Hình 2.19 Chọn 4 mục rồi chọn Execute ................................................................41
Hình 2.20 Chọn yes để tiếp tục.41 lOMoAR cPSD| 23136115
Hình 2.21 Qúa trình đang được load xuống PLC.42
Hình 2.22 Load chương trình thành công chọn ok.42
Hình 2.23 Click online chọn Read From PLC .43
Hình 2.24 Chọn dòng PLC sau đó nhấn ok.44
Hình 2.25 Kết nối cổng máy tính với PLC.44
Hình 2.26 Tích các mục đã chọn sau đó chọn Execute.45
Hình 2.27 Click close để quay lại màn hình chính.46
Hình 2.28 Chương trình từ PLC lên máy tính thành công.46
Hình 2.29 Chọn project chọn save để lưu chương trình.47
Hình 2.30 Lưu flie đã lập chương trình.48
Hình 2.31 Chương trình điều khiển.51 lOMoAR cPSD| 23136115 LỜI MỞ ĐẦU
Cùng với sự phát triển của nền kinh tế và khoa học kỹ thuật trên con đường
công nghiệp hóa, hiện đại hóa đất nước. Ngành điện tử nói chung đó có những bước
tiến vượt bậc và mang lại những thành quả đáng kể. Chẳng hạn như kỹ thuật chế tạo
linh kiện điện tử với công nghệ cao như vi mạch tổ hợp (IC), các thiết bị công nghệ
tiên tiến với hệ thống điều khiển lập trình PLC, vi xử lý, và truyền thông điều khiển
giám sát từ xa qua IOT đang được ứng dụng rộng rãi
Để tiếp tục dẫn dắt sự phát triển của đất nước ngày càng giàu mạnh, thì phải đầu
tư cho giáo dục, đào tạo thế hệ trẻ có đủ kiến thức để đáp ứng nhu cầu ngày càng
cao của xã hội. Đòi hỏi phải nâng cao chất lượng đào tạo, thì phải đưa ra các
phương tiện dạy học hiện đại vào trong giảng đường, trường học có như vậy thì
trình độ con người ngày càng cao đáp ứng được yêu cầu của xã hội. Trường ĐH SP
KT Hưng Yên là một trong những trường rất chú trọng tới việc hiện đại hóa trang
thiết bị giảng dạy nhằm nâng cao hiệu quả trong giảng dạy cũng như giúp sinh viên
có khả năng thực tế cao.
Để nắm vững các kiến đã được học và vận dụng vào thực hành chúng em được
thầy cô trong khoa giao cho làm đồ án tốt nghiệp với đề tài : “ Nghiên cứu, thiết kế,
chế tạo mô hình Tủ chống ẩm điều khiển nhiệt độ, độ ẩm điều khiển qua IOT” để
củng cố kiến thức đã được học.
Sau khi nhận được đề tài đồ án với sự hướng dẫn của thầy Trịnh Xuân Thắng
cùng với sự cố gắng của các bạn trong nhóm, sự tìm tòi nghiên cứu tài liệu đến nay
đồ án của chúng em về mặt cơ bản đã hoàn thành. Trong quá trình thực hiện do kiến
thức còn có hạn, kinh nghiệm còn thiếu nên không thể tránh khỏi sai sót. Vậy em
kính mong sự chỉ bảo giúp đỡ và đóng góp ý kiến của các thầy cô để đồ án của được
chúng em được hoàn thiện hơn. Chúng em xin chân thành cảm ơn !
Hưng Yên, ngày...tháng...năm 2023 Sinh viên thực hiện Chương I
TỔNG QUAN VỀ TỦ CHỐNG ẨM ĐIỀU KHIỂN NHIỆT ĐỘ, ĐỘ ẨM ĐIỀU KHIỂN QUA IOT
1.1 Giới thiệu chung 1.1.1Mục tiêu đề tài
Ngày nay, cùng với sự phát triển của kinh tế, việc áp dụng các phương thức quy
trình hiện đại vào trong các nghành công nghiệp là điều tất yếu. Trong đó hệ thống
IOT đã và đang được sử dụng rất nhiều trong các nhà máy, xí nghiệp, để hiểu rõ hơn
về hệ thống giao tiếp này, em đã chọn đề tài : “ Nghiên cứu, thiết kế, chế tạo mô
hình Tủ chống ẩm bảo mật qua hệ thống IoT” để nghiên cứu. lOMoAR cPSD| 23136115
Việc nghiên cứu đề tài này đã giúp em hiểu thêm rõ hơn về sự quan trọng của hệ
thống làm việc này. Đã cung cấp cho em thêm hiểu biết, để khi ra trường xin vào
các khu công nghiệp làm việc không bị bỡ ngỡ, khó khăn khi tiếp xúc với các hệ
thống thống tổng hợp gồm nhiều thành phần khác nhau, nhằm tạo ra một mạng lưới
kết nối đa dạng các thiết bị và đối tượng trong thế giới vật lý thông qua internet.
1.1.2 Nội dung nghiên cứu
Nội dung nghiên cứu của đề tài là tập trung vào các giai đoạn nghiên cứu, thiết kế
và chế tạo mô hình tủ chống ẩm bảo mật sử dụng công nghệ IoT. Cụ thể, nghiên cứu
nhằm xác định các yêu cầu chức năng và kỹ thuật của tủ chống ẩm, phân tích và lựa
chọn các cảm biến, mạch điều khiển và thành phần khác phù hợp để đảm bảo khả
năng giám sát, điều khiển và cung cấp bảo mật cho môi trường trong tủ chống ẩm.
Tạo ra các bản vẽ kỹ thuật, mô phỏng và mô phỏng 3D của mô hình tủ chống ẩm,
đảm bảo tính khả thi và hiệu suất của thiết kế.
Xây dựng, lắp ráp và tối ưu hóa mô hình tủ chống ẩm với các thành phần đã được lựa
chọn. Hệ thống sẽ tiến hành thu thập và gửi dữ liệu về mức độ ẩm, điều kiện môi
trường và trạng thái của tủ bằng cách sử dụng giao thức kết nối IoT.
Tổng thể, nghiên cứu này nhằm tạo ra một mô hình tủ chống ẩm thông minh, có khả
năng giám sát và điều khiển từ xa thông qua hệ thống IoT, nhằm đảm bảo an toàn và
bảo mật cho các vật phẩm quan trọng bên trong tủ chống ẩm.
1.1.3 Đối tượng nghiên cứu
Hệ thống IOT cơ bản và ứng dụng trong thực tiễn.
Các modul, cảm biến có sẵn và hỗ trợ kết nối mở rộng IoT
Thiết kế, chế tạo và sửa chữa một mô hình IoT cơ bản
Lập trình PLC và đấu nối lOMoAR cPSD| 23136115
1.1.4 Phương pháp nghiên cứu
Tìm hiểu trên internet
Nghiên cứu tài liệu và thảo luận nhóm
Trao đổi với giáo viên hướng dẫn
Tham khảo các hệ thống có sẵn
1.1.5 Ý nghĩa của đề tài
Phục vụ trong công tác học tập, nghiên cứu và giảng dạy trong các trường đại học,
cao đẳng, trung cấp thuộc những khối ngành kĩ thuật trên khắp cả nước, giúp sinh
viên tiếp cận thực tế, có cái nhìn khách quan và chân thực nhất trong quá trình học tập.
Việc nghiên cứu và làm việc với hệ thống nhúng cơ bản và ứng dụng của hệ thống trong thực tế:
Nhà thông minh: IoT cho phép việc tự động hóa và quản lý thông minh các thiết bị
trong ngôi nhà, bao gồm ánh sáng, nhiệt độ, an ninh, quản lý năng lượng và điều khiển từ xa.
Công nghiệp: IoT cũng có thể được nghiên cứu trong ứng dụng công nghiệp như quản
lý chuỗi cung ứng, giám sát và tối ưu hóa quá trình sản xuất, dự báo dự trữ và bảo trì dự đoán.
Quản lý năng lượng: Các hệ thống IoT có thể thu thập dữ liệu về năng lượng tiêu thụ
của thiết bị, nhà cửa hoặc toàn bộ tòa nhà để phân tích và tối ưu hóa việc sử dụng
năng lượng, tiết kiệm, và quản lý hiệu quả năng lượng.
Chuỗi cung ứng thông minh: IoT có thể áp dụng để giám sát và quản lý dữ liệu trong
chuỗi cung ứng, từ theo dõi vận chuyển, lưu trữ, quản lý hàng hóa, đến theo dõi quá
trình sản xuất và quản lý kho hàng Lập trình PLC điều khiển thiết bị. 1.
1.2 Thiết kế của mô hình lOMoAR cPSD| 23136115
Thiết kế của mô hình
Hình 1.1 Bản vẽ mặt trước tủ lOMoAR cPSD| 23136115
Hình 1.2 Bản vẽ mặt trên tủ lOMoAR cPSD| 23136115
Hình 1.3 Bản vẽ mặt cạnh tủ
1.3 Các thiết bị sử dụng trong mô hình
1.3.1 Quạt làm mát
Tính năng sản phẩm: lOMoAR cPSD| 23136115
Quạt để làm mát cho các thiết bị máy móc giúp tăng tuổi thọ và hoạt động ổn định hơn
Tốc độ quay lớn giúp khả năng làm mát đạt hiệu quả tốt
Khung quạt được sản xuất bằng nhựa cứng chống ăn mòn bởi các tác động từ môi trường
Thiết kế nhỏ gọn dễ dàng di chuyển và lắp đặt Ứng dụng:
Dùng chế quạt tản nhiệt cho laptop, CPU máy tính Chế quạt hút khói khi hàn. Chế máy hút bụi. Làm quạt thổi mát
Hình 1.4 Quạt tản nhiệt 24v 8025 8x8cm
Điện áp định mức: 24V • Dòng không tải: 0.3A •
Công suất không tải: 4.8W (24V) •
Tốc độ sản phẩm: khoảng 3500 vòng / phút (24V) • Kích thước: 8x8x2.5cm • Tuổi thọ: 3000 giờ
1.3.2 Sò nóng lạnh
Sò nóng lạnh là một công nghệ siêu công nghệ (hoặc chip Peltier) độc đáo, với
khả năng làm lạnh một mặt và làm nóng mặt khác. Trong bài viết này, chúng ta sẽ
đi sâu vào nguyên lý hoạt động và cấu tạo của sò nóng lạnh, cùng với ứng dụng
đa dạng của nó trong cuộc sống hàng ngày. lOMoAR cPSD| 23136115 Hình 1.5 Sò nóng lạnh
Thông số kỹ thuật + Kích thước: 40*40*3.6mm
+ Công suất làm lạnh 68W
+ Chênh lệch nhiệt độ 2 mặt tối đa: trên 65 độ C
+ Dòng điện làm việc: Imax = 65
+ Điện áp định mức: 24V
+ Áp suất lắp ráp: 85N / cm lOMoAR cPSD| 23136115
Cấu tạo sò nóng lạnh
Cấu tạo của sò nóng lạnh rất đơn giản với các bộ phận: mặt lạnh, mặt nóng , tấm tản
nhiệt và hai dây nguồn âm và dương. Bạn có thể tham khảo ảnh dưới về cấu tạo sò nóng lạnh
Hình 1.6 Cấu tạo Sò nóng lạnh
Nguyên lý hoạt động của sò nóng lạnh
Sò nóng lạnh hoạt động dựa trên nguyên tắc chuyển đổi nhiệt độ. Khi bạn cấp điện
cho sò, nó sẽ thực hiện việc chuyển đổi nhiệt độ từ mặt nóng sang mặt lạnh. Tùy
thuộc vào ứng dụng cụ thể, bạn có thể chọn sử dụng mặt nóng hoặc mặt lạnh để làm
việc. Quá trình này tạo ra một lượng nhiệt lượng lớn chuyển từ mặt này sang mặt
khác, giúp bạn điều chỉnh nhiệt độ theo ý muốn.
Cấu tạo của sò nóng lạnh
Sò nóng lạnh có cấu tạo đơn giản gồm hai mặt: mặt nóng và mặt lạnh, cùng với hai
dây nguồn âm và dương. Ngoài ra, để đảm bảo hiệu suất ổn định, sò nóng lạnh thường
được trang bị một tấm tản nhiệt cho mặt nóng. lOMoAR cPSD| 23136115
Ứng dụng của sò nóng lạnh
Sò nóng lạnh có nhiều ứng dụng hữu ích trong cuộc sống hàng ngày, bao gồm: Bình nóng lạnh
Trong các bình nóng lạnh, hai mặt nóng và lạnh của sò được tích hợp cùng với hệ
thống tản nhiệt. Một bên của bình sẽ được kết nối với mặt lạnh để tạo ra nước lạnh,
trong khi mặt còn lại tạo ra nước nóng. Điều này giúp bạn dễ dàng điều chỉnh nhiệt độ nước theo nhu cầu. Máy lạnh và điều hòa
Sò nóng lạnh cũng được sử dụng trong các máy lạnh và điều hòa không khí, đặc biệt
là trong các loại máy lạnh mini. Sự linh hoạt của sò giúp duy trì nhiệt độ một cách hiệu quả.
Sò nóng lạnh trong thiết bị làm mát cho điện thoại
Công nghệ sò nóng lạnh cũng đã được áp dụng vào quạt tản nhiệt cho điện thoại.
Những chiếc quạt này sử dụng chip Peltier để cân bằng nhiệt độ và bảo vệ pin và chip của điện thoại.
Lưu ý khi sử dụng sò nóng lạnh
Để sử dụng sò nóng lạnh một cách an toàn và hiệu quả, hãy tuân thủ các lưu ý sau:
Chọn loại sò nóng lạnh phù hợp với nhu cầu của bạn và đảm bảo rằng công suất của
thiết bị đủ lớn.Tránh lắp đặt nhiều sò nóng lạnh song song, vì điều này có thể làm giảm hiệu suất chúng.
Luôn sử dụng hệ thống tản nhiệt, ít nhất là cho mặt nóng của sò, để tránh tình trạng quá nhiệt gây hỏng sò.
Như vậy, sò nóng lạnh là một công nghệ đa dụng và hữu ích với nhiều ứng dụng trong
cuộc sống hàng ngày. Bằng cách hiểu cấu tạo và nguyên tắc hoạt động của nó, bạn có
thể tận dụng các ứng dụng này một cách hiệu quả và an toàn. lOMoAR cPSD| 23136115
Một số sò nóng lại phổ biến hiện nay
Peltier TEC1-12705 - Đây là loại có công suất hoạt động là 59W thường được dùng
để làm mát CPU và nó có thể dùng với điện áp tối đa là 12VDC.
Peltier TEC1-12706 - Đây là loại có công suất hoạt động 60W và được tạo lên từ 4
sò nóng lạnh để tăng hiệu suất làm việc. Nó được lắp thành hình một khối trụ kín và
có quạt thổi khí lạnh ra môi trường, ngoài ra thì nó còn tản nhiệt bằng nước với mặt có kích thước 40mmx80mm.
Peltier TEC1-12708 - Loại này có công suất hoạt động là 80W với thiết kế đa dạng,
sử dụng chất liệu tốt tạo độ bền cao, và hình dạng chắc chắn khiến nó dễ lắp đặt và
đưa vào ứng dụng cho các thiết bị điện.
Ngoài ra thì còn có một số loại khác như Peltier TEC1-12710 công suất 100W, Peltier
TEC1-12715 công suất 150W được đưa vào ứng dụng cho nhiều thiết bị khác nhau.
1.3.3 Bộ điều khiển nhiệt độ độ ẩm STC - 3028
- Bộ Điều Khiển Nhiệt Độ Và Độ Ẩm Kỹ Thuật Số STC-3028 thích hợp để tự
độngchuyển đổi các thiết bị làm lạnh và làm nóng như máy hải sản và máy nước làm mát.
- Có thể kiểm soát nhiệt độ và độ ẩm cùng một lúc.
- Có thể kết nối cùng lúc với thiết bị tạo ẩm và hút ẩm.
- Có thể kết nối cùng lúc với các thiết bị làm lạnh / sưởi và tạo ẩm / hút ẩm.
- Chức năng sưởi ấm, làm mát có thể được cài đặt riêng biệt cho làm lạnh và sưởiấm
để bảo vệ bộ điều khiển nhiệt độ khỏi sự thay đổi dữ dội.
- Tương tự như kiểm soát độ ẩm, hỗ trợ hiệu chuẩn nhiệt độ và độ ẩm.
- [Cửa sổ hiển thị kép] Có thể hiển thị nhiệt độ / độ ẩm đo được và cài đặt nhiệt độ /độ ẩm cùng một lúc.
- Máy vi tính hiển thị kỹ thuật số thông minh nhiệt, hiển thị thời gian kép nhiệt độkép lOMoAR cPSD| 23136115
- Ống kỹ thuật số: hiển thị LLL cho cảm biến hở mạch; hiển thị HHH khi vượt
quáphạm vi đo và bộ điều nhiệt sẽ buộc phải tắt nguồn; hiển thị --- để cảnh báo nhiệt độ cao
Hình 1.7 Bộ Điều Khiển Nhiệt Độ Và Độ Ẩm Kỹ Thuật Số Kép STC-3028
*Thông số kỹ thuật
- Mẫu sản phẩm: STC-3028
- Nguồn cung cấp: DC12V, DC24V hoặc AC 110-220V ±10% 50 / 60 HZ
- Phạm vi kiểm soát nhiệt độ: -20°C ~ 80°C
- Độ ẩm và phạm vi nhiệt độ: 00%RH ~+ 100%RH
- Độ chính xác đo nhiệt độ: +/-1°C 0.1%RH
- Điện áp làm việc (có 3 phân loại): DC12V, DC24V hoặc AC 110-220V
- Công suất điểm hỗ trợ đầu ra rơ le: 10A (đầu ra trực tiếp)
- Cảm biến tích hợp, chiều dài cáp 1 mét
- Chất liệu: Vỏ nhựa chống cháy ABS
- Trọng lượng: khoảng 140g lOMoAR cPSD| 23136115
Hướng dẫn sử dụng Bộ điều khiển nhiệt độ độ ẩm STC – 3028
Hình 1.8 Hướng dẫn sử dụng Bộ điều khiển nhiệt độ độ ẩm STC – 3028
Ký hiệu các phím: Phím mũi tên ↑↓ số 1 để chỉnh nhiệt độ, phím mũi tên ↑↓ số 2 để chỉnh độ ẩm
Nhấn nhanh các mũi tên lên ↑ hoặc xuống↓ để xem các giá trị cài đặt
Nhấn giữ các mũi tên lên ↑ hoặc xuống↓ để vào cài đặt (mục dưới)
Hiệu chỉnh lại giá trị độ ẩm hoặc nhiệt độ đo được ta làm như sau: nhấn giữ đồng
thời lên ↑ và xuống↓ khoảng 3 s, để vào cân chỉnh, tiếp tục nhấn lên ↑ hoặc xuống↓
để cân chỉnh các giá trị
Các bước cài đặt để module hoạt động:
B1: Nhấn giữ mũi tên ↑ hoặc ↓ khoảng 2s để vào cài đặt (mũi tên ↑↓ số 1 để chỉnh
nhiệt độ, phím mũi tên ↑↓ số 2 để chỉnh độ ẩm)
B2: Tiếp tục nhấn lên ↑ hoặc nhấn xuống↓ (nhấn nhả) để tinh chỉnh các giá trị như hình ( hình 1 và hình 2)
B3: Xong 1 giá trị module sẽ tự thoát, lặp lại các bước 1 & 2 để cài đặt các giá trị còn lại Chế độ làm mát: lOMoAR cPSD| 23136115
Hình 1.9 Chế độ làm mát
Chế độ giảm độ ẩm:
Hình 1.10 Chế độ giảm độ ẩm
1.3.4 Công tắc thông minh Humonic LaHu 4 kênh
Công tắc Hunonic LaHu được xem là bước đột phá trong các thiết bị IOT đang
có mặt trên thị trường. Công tắc LaHu hay dùng lắp cho các tủ điện , hộp điện kĩ
thuật. Nói chung là sẽ được ứng dụng được rất nhiều việc, Tùy mục đích sử dụng của mọi người. lOMoAR cPSD| 23136115
Hình 1.11 Công tắc thông minh Humonic LaHu 4 kênh Thông số kĩ thuật: ▪ Mã sản phẩm: Lahu04
▪ Điều khiển 4 nút độc lập
▪ Công suất tải max 500W
▪ Điện áp: AC90 – 250V/50HZ ▪ Wifi: 2.4 Ghz/b/g/n
▪ Chạy độc lập không cần bộ trung tâm
▪ Kích thước: 120x81x35mm ▪ Bảo hành: 12 Tháng
Công tắc Hunonic Lahu 4 kênh là một sản phẩm công tắc thông minh được thiết
kế để điều khiển đến 4 thiết bị điện khác nhau. Dưới đây là ưu nhược điểm của sản phẩm này: Ưu điểm:
Điều Khiển Đa Kênh: Công tắc Hunonic Lahu 4 kênh cho phép bạn điều khiển đồng
thời nhiều thiết bị điện khác nhau từ cùng một điểm điều khiển, tạo sự thuận tiện
trong việc quản lý thiết bị trong nhà.
Công Suất Lớn: Sản phẩm này có công suất lên đến 500W cho mỗi kênh, đảm bảo
rằng bạn có thể điều khiển cả đèn sợi đốt và các thiết bị điện khác.
