BÀI KIỂM TRA KẾT THÚC HỌC PHẦN THỰC TẬP CƠ BẢN
Mô phỏng proteus và thiết kế mạch Altium
Đề bài:

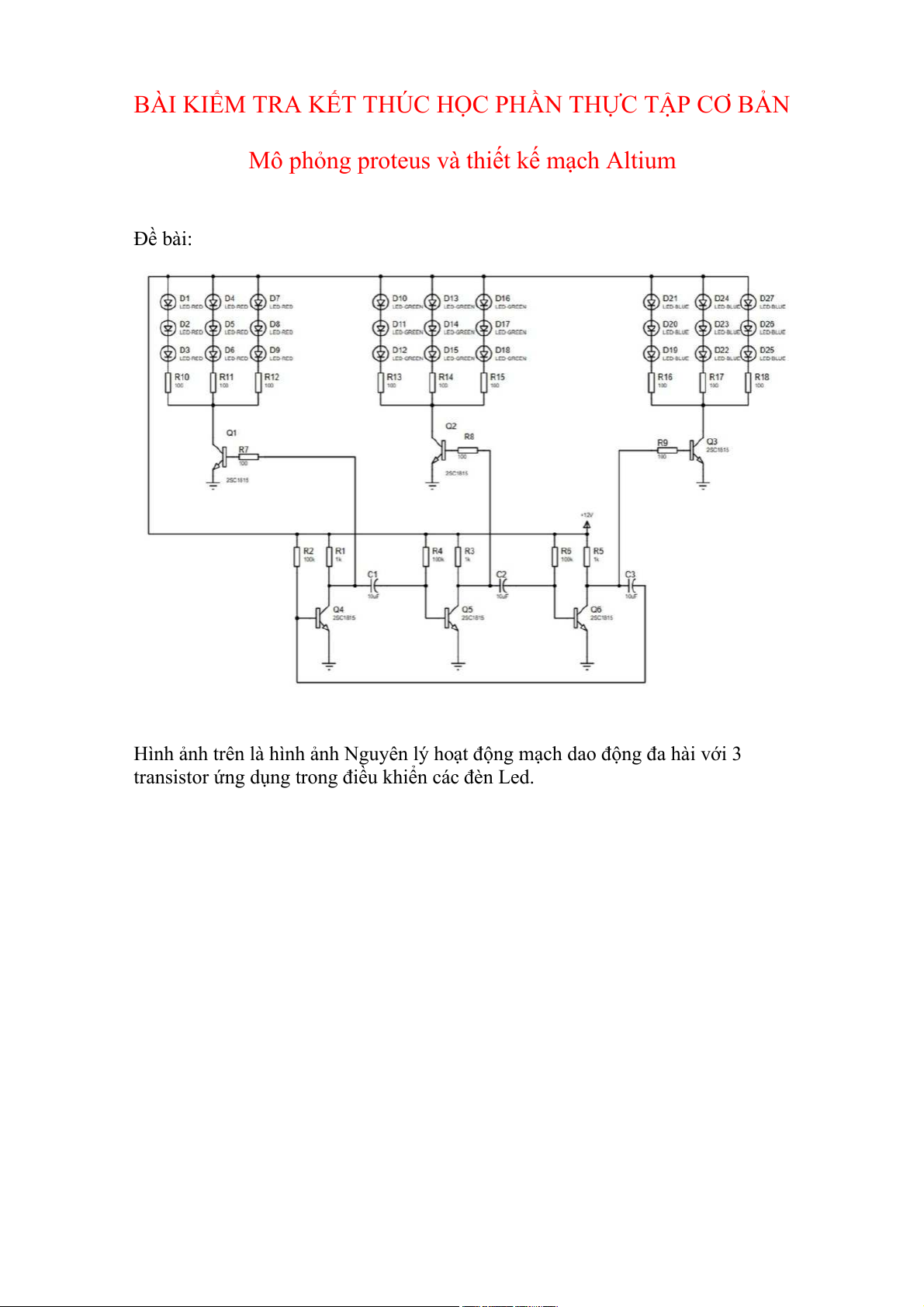

Hình ảnh trên là hình ảnh Nguyên lý hoạt động mạch dao động đa hài với 3
transistor ứng dụng trong điều khiển các đèn Led.
Câu 1: Mô phỏng mạch trên phần mềm mô phỏng Proteus. Chụp lại ảnh khi chạy
mô phỏng làm câu trả lời. (Trong câu này Yêu cầu 2 ảnh minh chứng: ảnh 1 là
ảnh mô phỏng mạch chạy, ảnh 2 là ảnh sử dụng oscilloscope đo xung tại 3 cực C

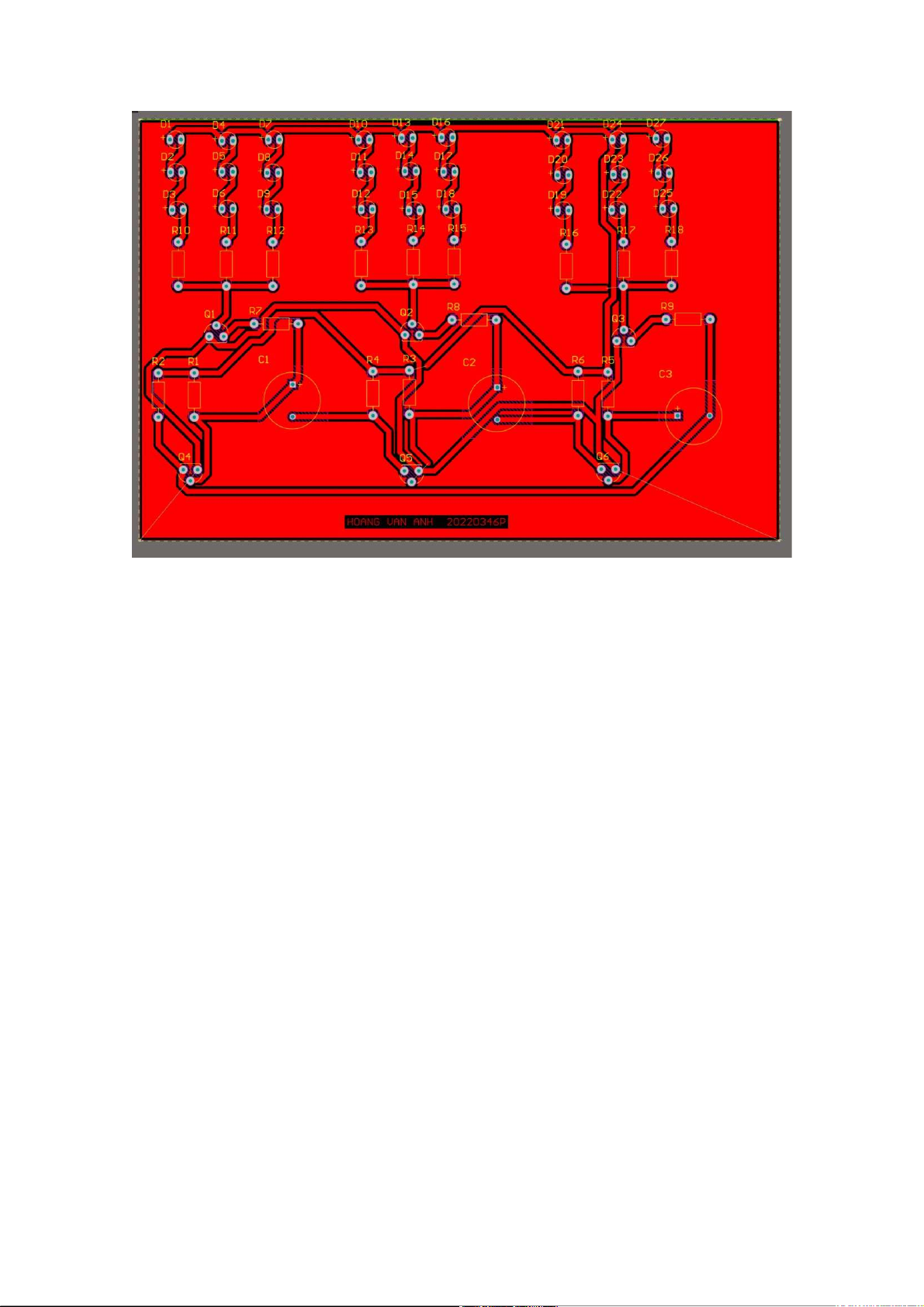

Câu 2: Từ sơ đồ nguyên lý của mạch trên, các em hãy thiết kế mạch trên phần
mềm Altium. (Trong câu này yêu cầu 2 ảnh minh chứng: ảnh 1 là schematic, ảnh
2 là mạch ở dạng 2D, ảnh 3 là mạch ở dạng 3D. Với schematic yêu cầu có họ và
tên trong bản vẽ và ở mạch PCB thì cần có tên ở trên mạch).

Tài liệu khác của Đại học Bách Khoa Hà Nội

Preview text:

BÀI KIỂM TRA KẾT THÚC HỌC PHẦN THỰC TẬP CƠ BẢN
Mô phỏng proteus và thiết kế mạch Altium Đề bài:
Hình ảnh trên là hình ảnh Nguyên lý hoạt động mạch dao động đa hài với 3
transistor ứng dụng trong điều khiển các đèn Led.
Câu 1: Mô phỏng mạch trên phần mềm mô phỏng Proteus. Chụp lại ảnh khi chạy
mô phỏng làm câu trả lời. (Trong câu này Yêu cầu 2 ảnh minh chứng: ảnh 1 là
ảnh mô phỏng mạch chạy, ảnh 2 là ảnh sử dụng oscilloscope đo xung tại 3 cực C
của Q4, 5, 6 và nhớ ghi tên của mình trong bản vẽ).
Câu 2: Từ sơ đồ nguyên lý của mạch trên, các em hãy thiết kế mạch trên phần
mềm Altium. (Trong câu này yêu cầu 2 ảnh minh chứng: ảnh 1 là schematic, ảnh
2 là mạch ở dạng 2D, ảnh 3 là mạch ở dạng 3D. Với schematic yêu cầu có họ và
tên trong bản vẽ và ở mạch PCB thì cần có tên ở trên mạch).
