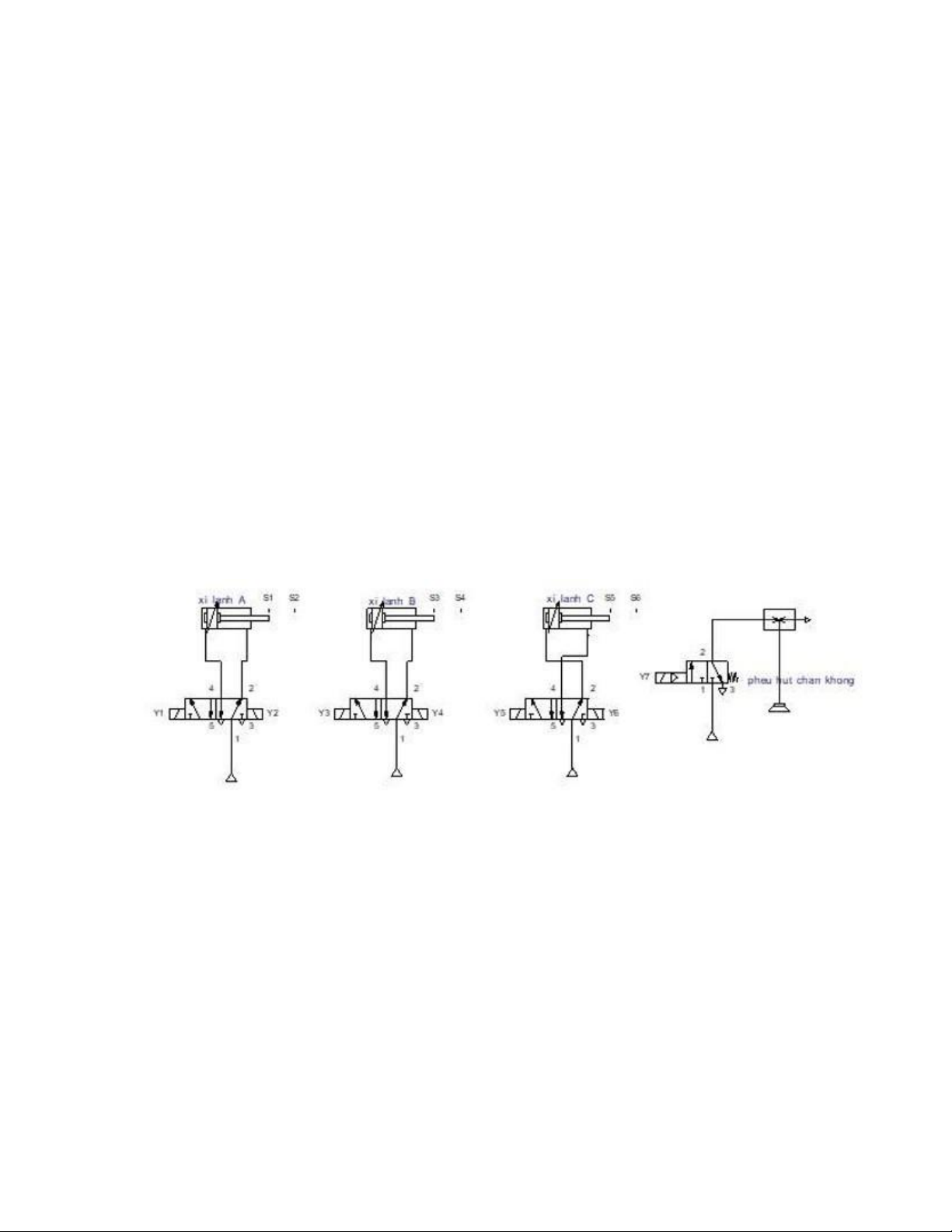

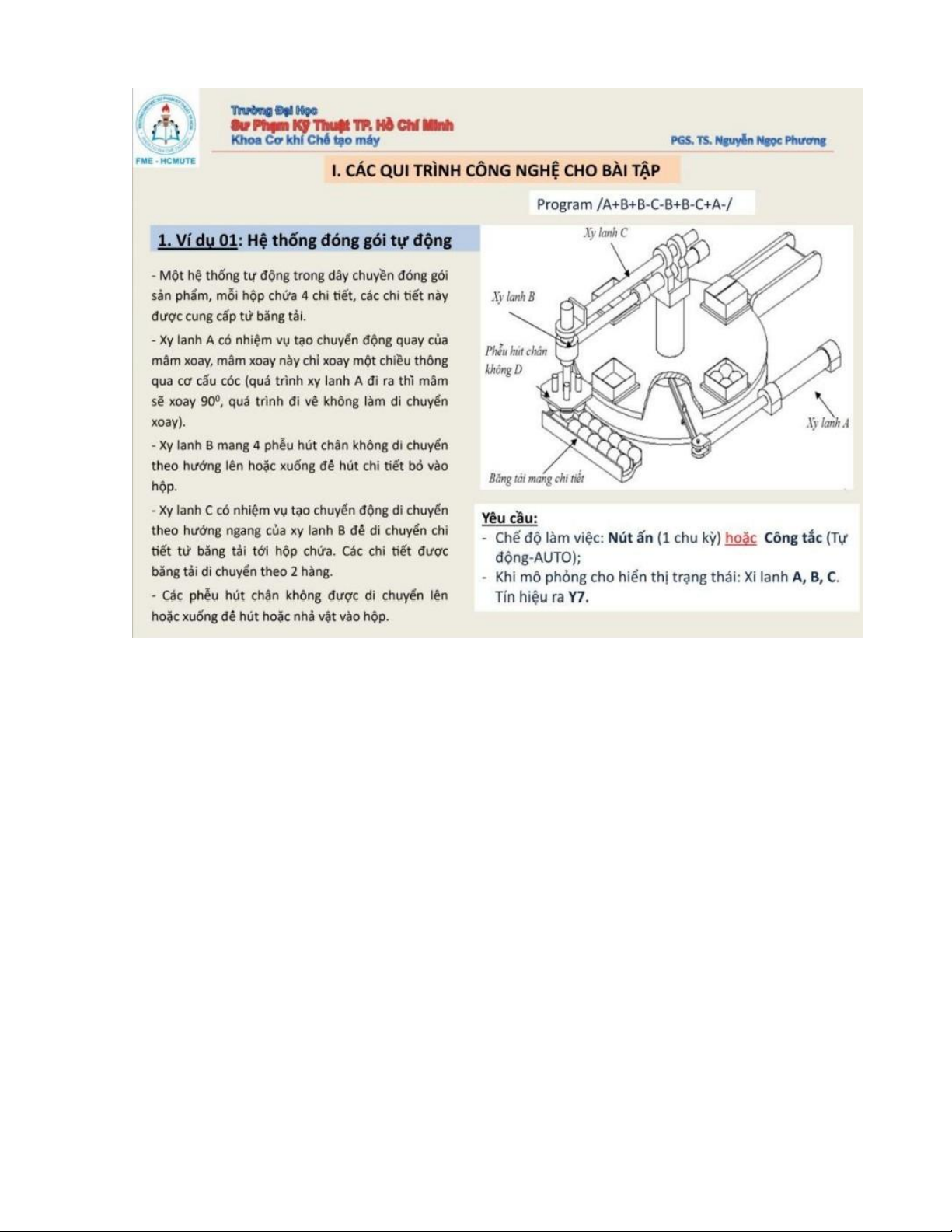

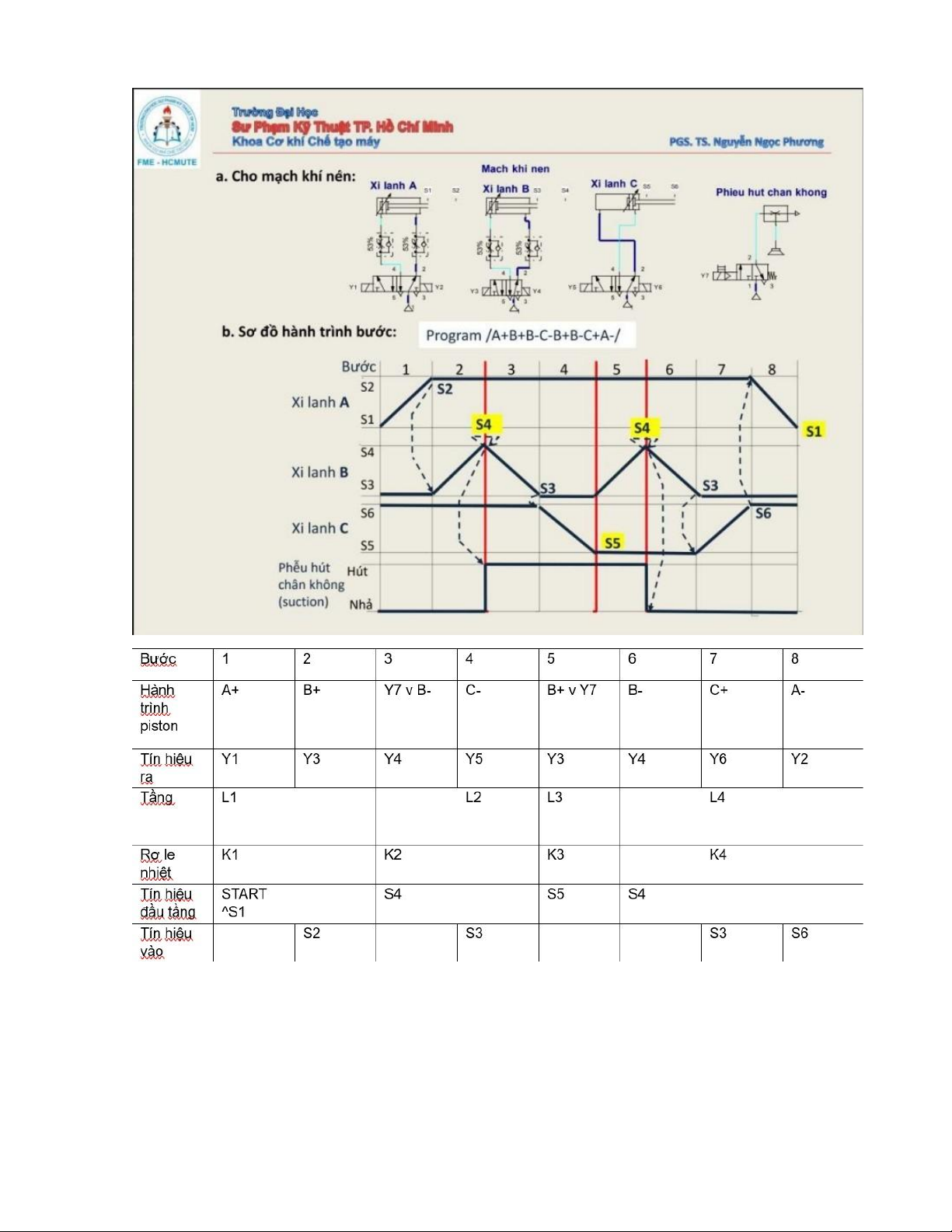

Phương trình của tín hiệu ra Y: Tầng L1: Y1=K1 Y3=K1^S2 Tầng L2: Y4=K2 lOMoAR cPSD| 5879717 3 Y5=K2^S3 Tầng L3: Y3=K3 Tầng L4:Y4=K4 Y6=K4^S3 Y2=K4^S6
Rút gọn của tín hiệu ra Y: Y7=K2Vk3 Y1=K1 Y2=K4^S6 Y3=K3v(K1^S2) Y4=K2Vk4 Y5=K2^S3 Y6=K4^S3

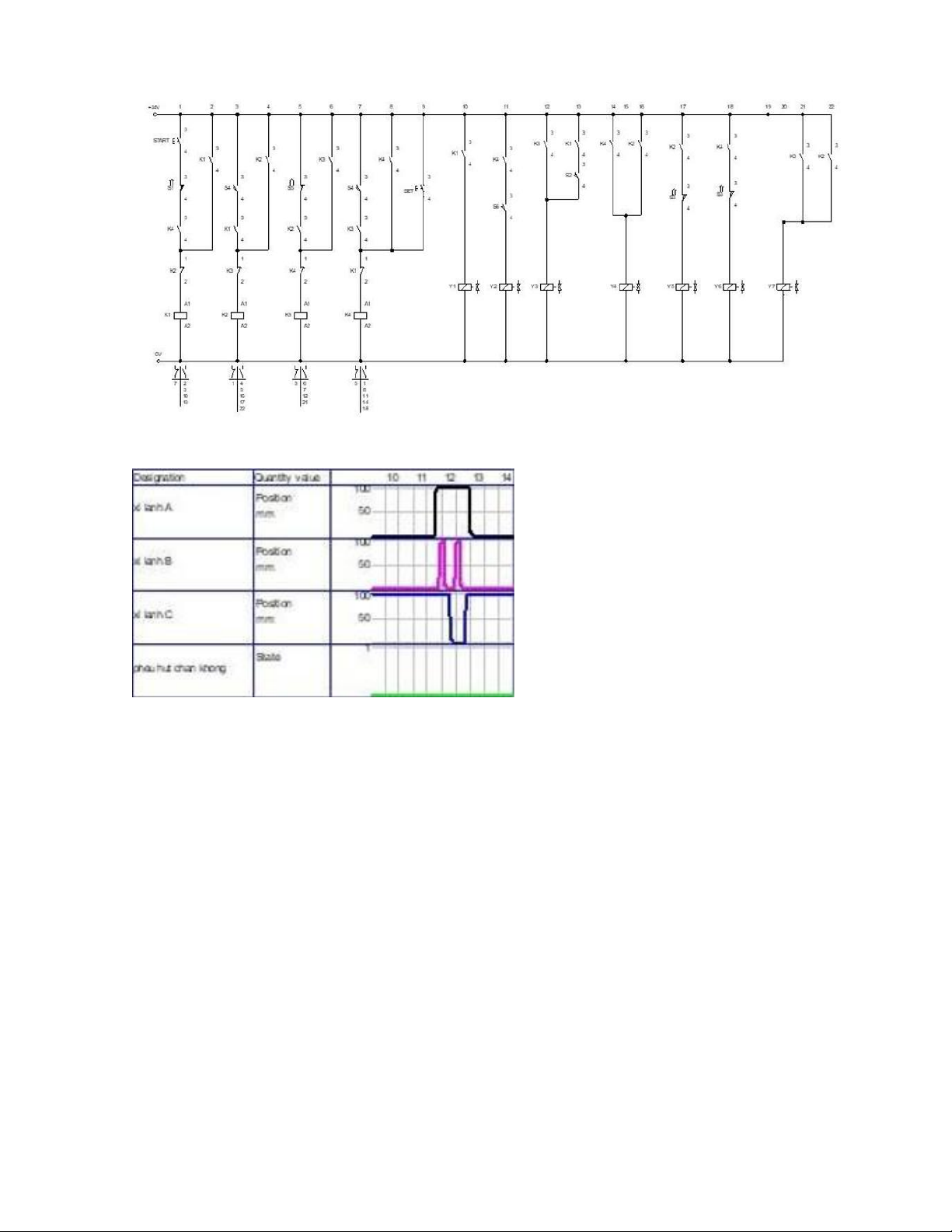

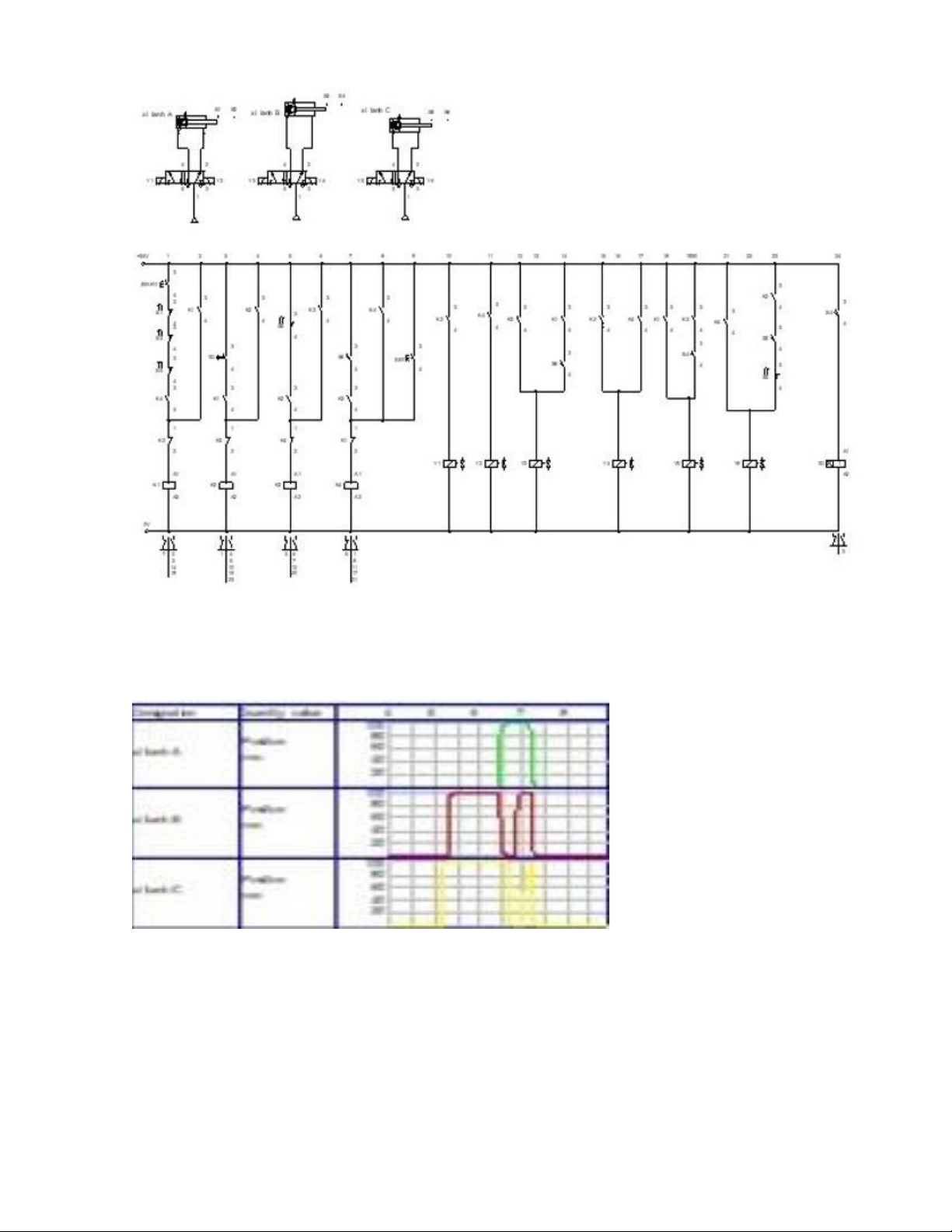

Mô phỏng sơ đồ mạch lOMoAR cPSD| 5879717 3
Đào Chí Lập 23146105 lOMoAR cPSD| 5879717 3 lOMoAR cPSD| 5879717 3

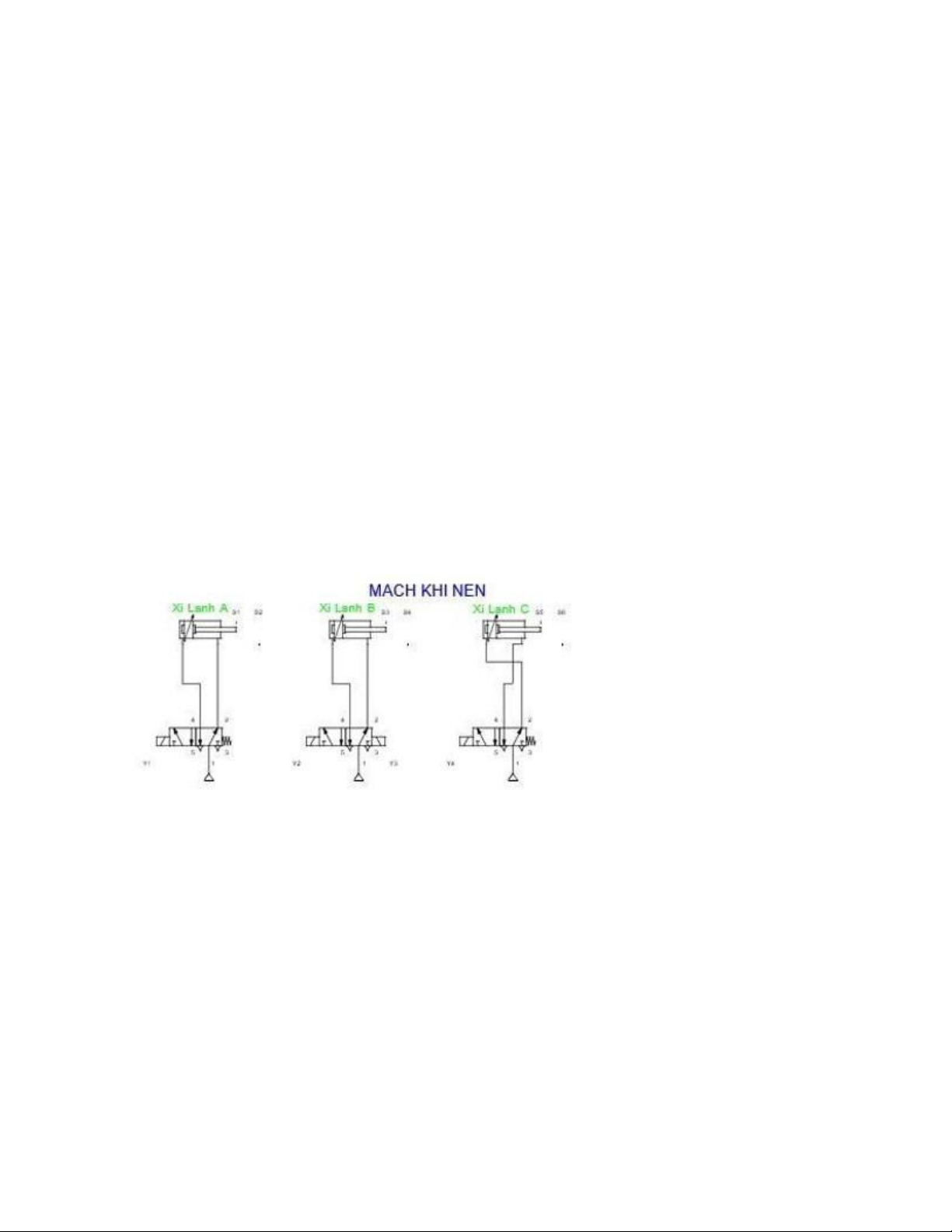

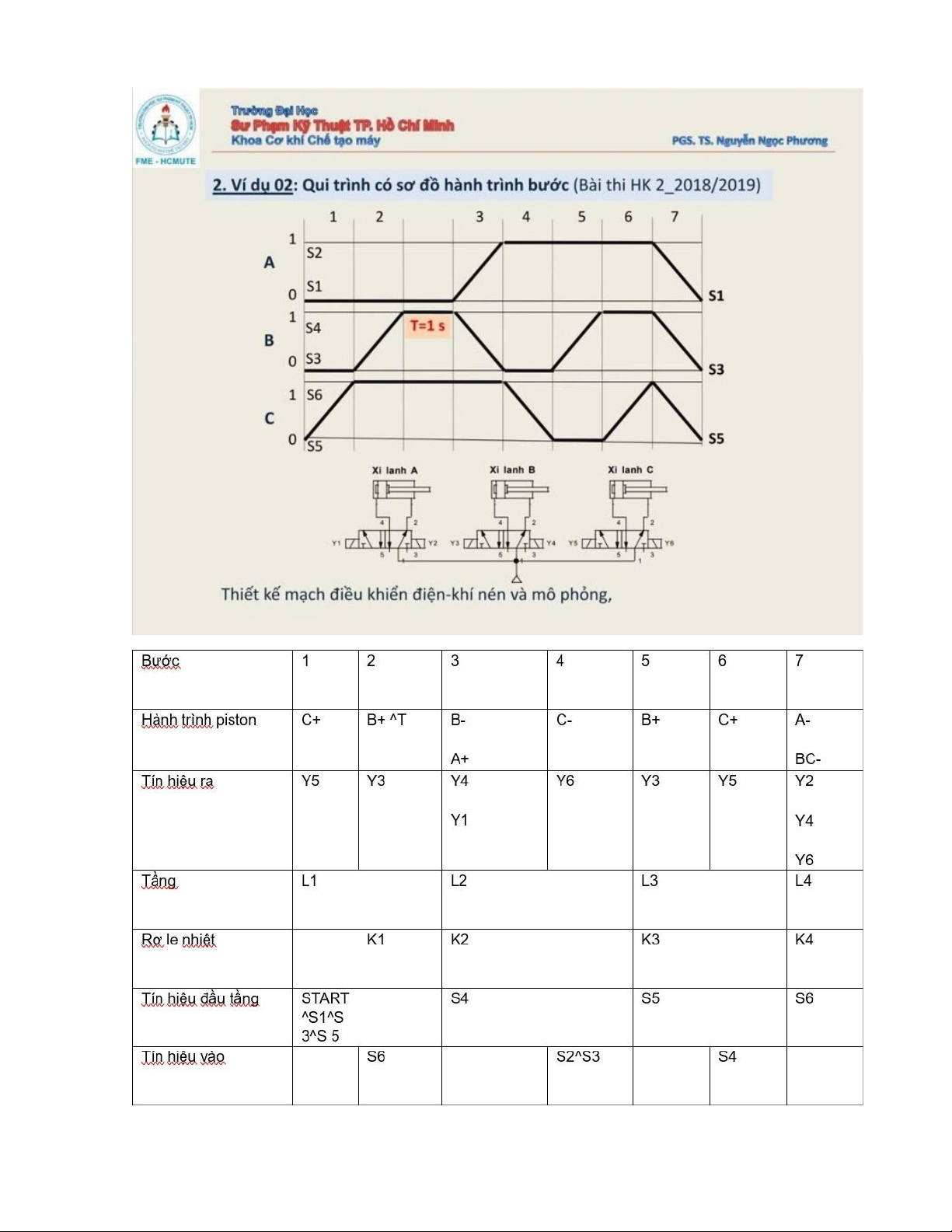

Phương trình của tín hiệu ra Y: Tầng L1: Y5=K1 Y3=K1^S6 Tầng L2: Y4=K2 Y1=K2 Y6=K2^S2^S3 Tầng L3: Y3=K3 Y5=K3^S4 Tầng 4: Y2=K4 Y4=K4 Y6=K4 Rút gọn tín hiệu ra Y: Y1=K2 Y2=K4 Y3=K3v(K1^S6) Y4=K4vK2 Y5=K1v(K3^S4) Y6= K4v(K2^S2^S3) lOMoAR cPSD| 5879717 3
Đào Chí Lập 23146105 lOMoAR cPSD| 5879717 3

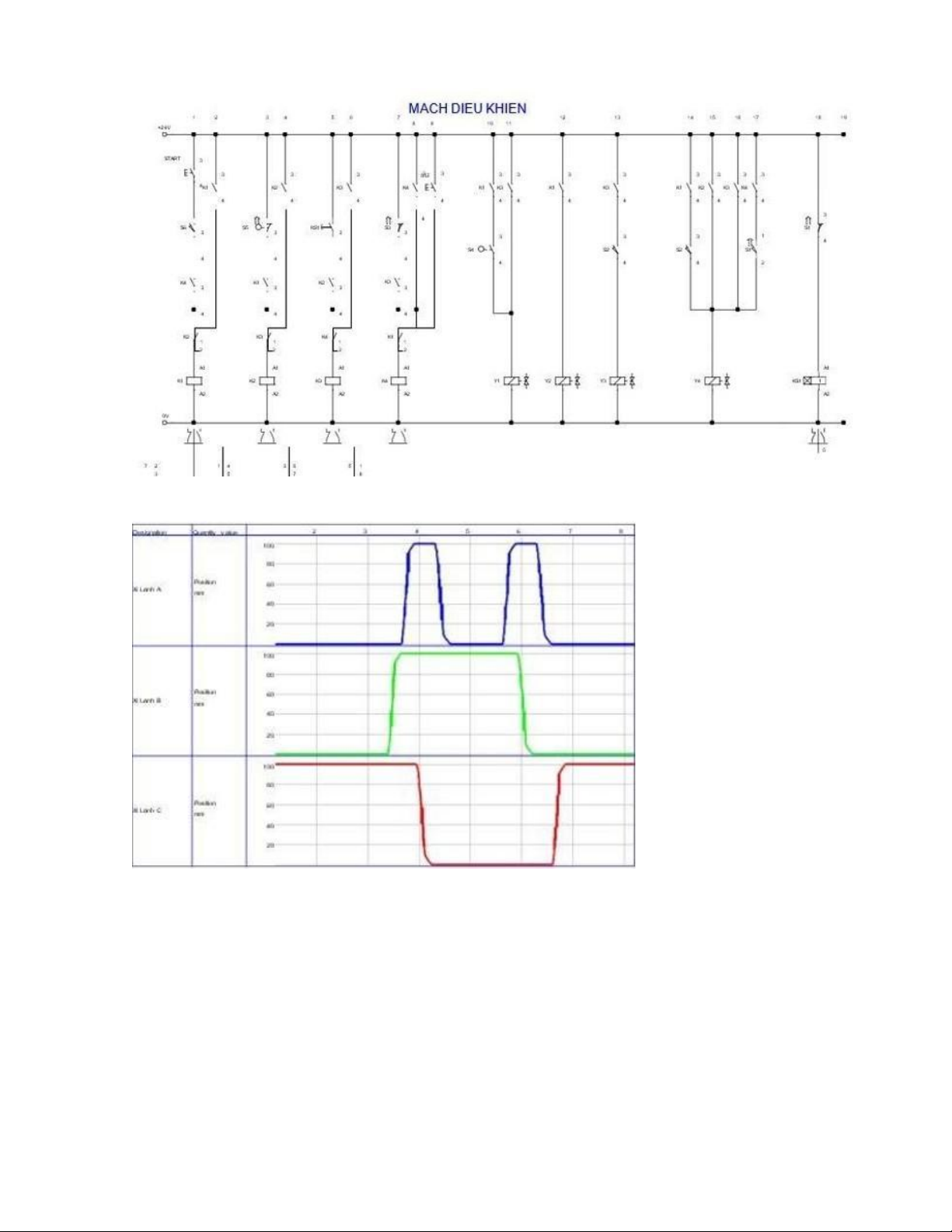

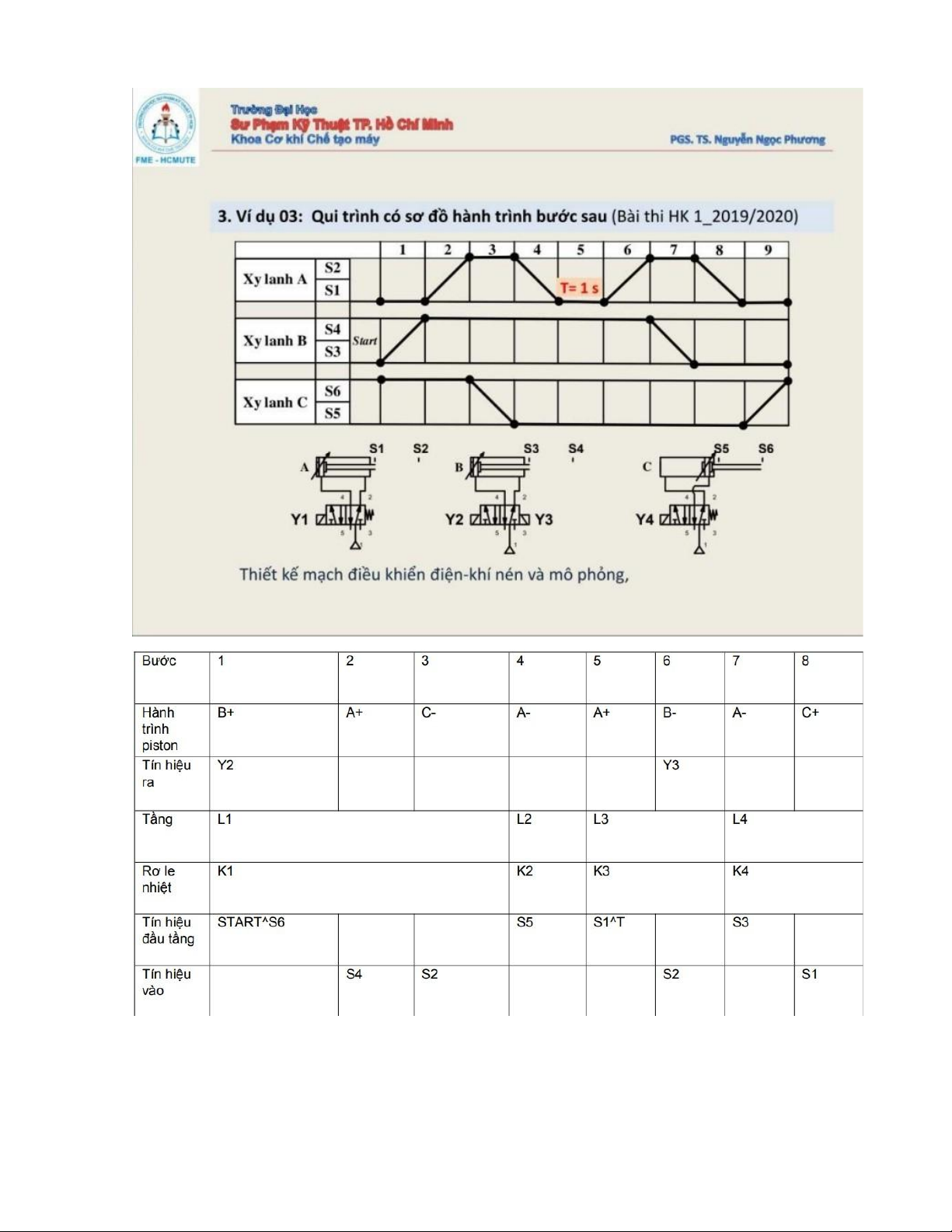

Phương trình của tín hiệu ra Y: Tầng L1: Y2=K1 lOMoAR cPSD| 5879717 3 Y1=K1^S4 Y4=K1^S2 Tầng L2: Y4=K2 Tầng L3: Y1=K3 Y4=K3 Y3=K3^S2 Tầng 4: Y4=K4^S1=0 Rút gọn tín hiệu ra Y: Y1=(K1^S4) v K3 Y2=K1 Y3=K3^S2
Y4=(K1^S2) v K2 v K3 v (K4^S1) lOMoAR cPSD| 5879717 3
