lOMoARcPSD| 58488183
TRƯỜNG ĐẠI HỌC CẦN THƠ
KHOA CÔNG NGHỆ
BỘ MÔN ĐIỆN TỬ - VIỄN THÔNG -----∞Ѡ∞-----
BÁO CÁO ĐỒ ÁN 1
TT. MẠCH TƯƠNG TỰ
MÃ HP: CT135
Giảng viên hướng dẫn: Th.s Huỳnh Kim Hoa
Nhóm: 1 - ST3 Tiểu nhóm: 4 - ST3
Sinh viên thực hiện:
Trần Trọng Duy
B1907782
Huỳnh Thanh Ngân
B1907743
Phạm Hữu Đấu
B1907728
Nguyễn Minh Thiện
B1907818
Thái Hoàng Ngân
B1913051
Cần Thơ, ngày 29 tháng 03 năm 2021
MỤC LỤC
I. GIỚI THIỆU ĐỀ TÀI .............................................................................................................................1
1. Đề tài và yêu cầu: ................................................................................................................................1
lOMoARcPSD| 58488183
2. Linh kiên sử dụng: ..............................................................................................................................1
II. NỘI DUNG THỰC HIỆN .....................................................................................................................1
1. Thiết kế mạch: .....................................................................................................................................1
2. Tính toán và chọn giá trị linh kiện: ...................................................................................................2
3. Sơ đồ mạch chi tiết trêm Multisim: ...................................................................................................3
4. Tín hiệu mô phỏng trên Multisim: .....................................................................................................3
5. Mạch thực tế: .......................................................................................................................................4
6. Tín hiệu thực tế: ..................................................................................................................................4
III. KẾT QUẢ THỰC HIỆN ......................................................................................................................4
IV. TÀI LIỆU THAM KHẢO ....................................................................................................................4
lOMoARcPSD| 58488183
GVHD: Th.s Huỳnh Kim Hoa Báo cáo đồ án 1 TT. MẠCH TƯƠNG TỰ - CT135
I. GIỚI THIỆU ĐỀ TÀI
1. Đề tài và yêu cầu:
- Đồ án 1 - Đề tài số 2: Thiết kế mạch khuếch đại đa tầng (2 tầng) với
tín hiệu vào nhỏ.
- Yêu cầu:
+ Dùng BJT NPN (cho cả 2 tầng) ráp theo kiểu cực phát chung liên
lạc bằng tụ điện sao cho độ lợi điện thế toàn mạch: A
VT
khoảng 50
+ Dùng nguồn V
CC
= +9V
2. Linh kiên sử dụng:
- Transistor NPN
- Điện trở
- Biến trở
- Tụ điện
II. NỘI DUNG THỰC HIỆN
1. Thiết kế mạch:

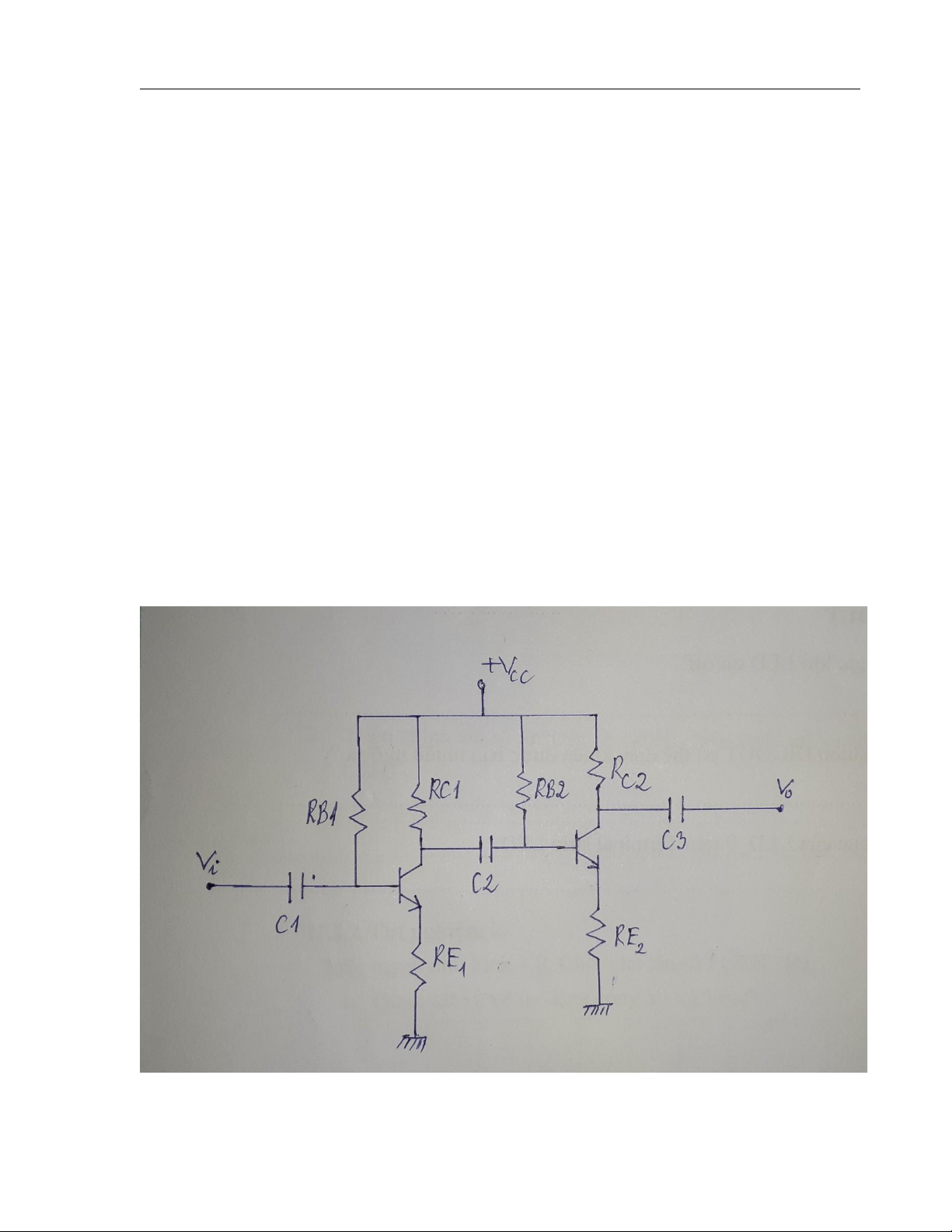

Hình 1. Mạch khuếch đại cực phát chung với phân cực cố định và ổn định cực phát.
lOMoARcPSD| 58488183
GVHD: Th.s Huỳnh Kim Hoa Báo cáo đồ án 1 TT. MẠCH TƯƠNG TỰ - CT135
2. Tính toán và chọn giá trị linh kiện:
* Thiết kế tầng 1:
Ta chọn các giá trị:
1
VCE = 2 VCC = 4.5V
V
E
= 0.9 V ( V
E
V
CC
)
I
C
= 1 mA
Ta có:
V E V E 0.9V
R
E1
=
I E
=
IC
=
1mA
= 0.9KΩ Chọn R
E1
=1KΩ
V
C
= V
E
+ V
CE
= 5.4 V => R
C1
=
I
V
C
CC
−VC
=
9V
1
−
mA
5.4V
= 3.6KΩ Chọn R
C1
=
3.9KΩ
V
B
= V
E
+ V
BE
= 0.9V + 0.7 = 1.6 V
I C
Theo lý thuyết : I
C
= β I B1
⇒
I
B1
=
β
=> R
B1
=
I B
=
I C
704KΩ
Chọn R
B1
= 1MΩ
Độ lợi điện thế tầng 1: A v1 = R−ER1C1+ℜ = −3900
* Thiết kế tầng 2:
Theo yêu cầu ta có : Độ lợi điện thế toàn mạch A
v
= 50
Mà A
v
= A
v1
.A
v2
=> A
v2
=
Độ lợi điện thế tầng 2: A
v2
= => R
C2
= -A
v2
.(R
E
+r
e
)≈ 13.5 KΩ
Chọn R
C2
= R
C2_1
+ R
C2_2
= 6.8KΩ + 6.8KΩ = 13.6K Ω
Chọn R
B2
theo R
B1
= 1MΩ
Chọn R
E2
theo R
E1
= 1KΩ Thay R
E1
bằng biến trở 1KΩ để có thể chỉnh gần đúng
A
v
lOMoARcPSD| 58488183
GVHD: Th.s Huỳnh Kim Hoa Báo cáo đồ án 1 TT. MẠCH TƯƠNG TỰ - CT135
3. Sơ đồ mạch chi tiết trên Multisim:
Hình 2. Mạch mô phỏng trên phần mềm multisim
4. Tín hiệu mô phỏng trên Multisim:
- Chọn Vi là tín hiệu sin có Vp = 0.02 V với f = 1 KHz
Hình 3: Kết quả mô phỏng trên phần mềm multisim
- Quy ước:
lOMoARcPSD| 58488183
GVHD: Th.s Huỳnh Kim Hoa Báo cáo đồ án 1 TT. MẠCH TƯƠNG TỰ - CT135
+ Tín hiệu màu đỏ là Vi ; +
Tín hiệu màu vàng là Vo ;
5. Mạch thực tế:
6. Tín hiệu thực tế:
III. KẾT QUẢ THỰC HIỆN
- Kết quả mô phỏng:
Vo
Ta được: Vi = 18.083 mV và Vo = 906.165 mV => A
VT
=
Vi
≈ 50.1
Kết quả mô phỏng bằng Multisim gần giống với tính toán lý thuyết.
IV. TÀI LIỆU THAM KHẢO
Giáo trình Mạch Điện Tử - Trương Văn Tám – Đại học Cần Thơ.
HẾT
