TRƯỜNG ĐẠI HỌC BÁCH KHOA KH HÀ OA N ĐIỘI Ệ N TỬ - VIỄN THÔNG *************
BÁO CÁO LÝ THUYẾT MẠCH
MẠCH KHUẾCH ĐẠI ÂM TẦN
Giảng viên hướng dẫn NGUYỄN HỮU PHÁT
Nhóm sinh viên thực hiện:
LƯƠNG HẢI MINH 20233779
LÂM THÀNH MINH -20233526 Lớp: 154887 MỤC LỤC: I. KHÁI QUÁT CHUNG 1 1 . Mục đích thực hành 2
2 . Trang thiết bị cần thiết, linh kiện trong mạch 2
2.1 Trang thiết bị cần thiết 2 2.2 Linh kiện trong mạch 2
II. NỘI DUNG THỰC HÀNH 3 1 . Sơ đồ nguyên lý 3
2 . Cấu tạo mạch điện, tác dụng từng linh kiện : 3
3 . Nguyên lý hoạt động: 4 III. THỰC HÀNH 4 1 . Sơ đồ lắp ráp 4 2 . Cách điều chỉnh 4
3 . Bảng số liệu đo với điện áp một chiều 5
IV.Trả lời câu hỏi: 6 I. KHÁI QUÁT CHUNG
1. Mục đích thực hành
-Tính toán, lắp ráp và đo đạc các thông số làm việc của mạch khuếch đại âm thanh
-Dùng máy phát sóng âm tần (function generator), máy hiện sóng đồng hồ vạn năng để xác định chế độ công tác của đèn bán dẫn dùng
trong khuếch đại âm tần . Điều chỉnh chế độ làm việc cho đến khi đạt các yêu cầu kĩ thuật.
-Sử dụng thành thạo các thiết bị đo: Đồng hồ vạn năng (multimeter) , dao động động ký (oscilloscope), máy phát hàm(function
generator), nguồn cung cấp (power supply), …
-Ổn định kỹ năng nhận dạng các linh kiện rời rạc.
2. Trang thiết bị cần thiết, linh kiện trong mạch
2.1 Trang thiết bị cần thiết
-Panel thực hành vạn năng và các linh kiện cần thiết.
-Đồng hồ đo vạn năng(VOM/multimeter), dao động ký .
2.2 Linh kiện trong mạch Linh kiện Giá trị Số lượng Điện trở R1 4.7kR 1 Điện trở R2 13kR 1 Điện trở R3,R5 220R 2 Điện trở R4 560R 1 Điện trở R6 1-2kR 1 Điện trở R7 100R 1 Biến trở Rv … 1 Đèn A564 … 2 Đèn C828 … 2 Tụ hóa C1,C2 47µF 2 Tụ hóa C3 100µF 1 Tụ hóa C4 10µF 1 Nguồn 9V 1
II. NỘI DUNG THỰC HÀNH

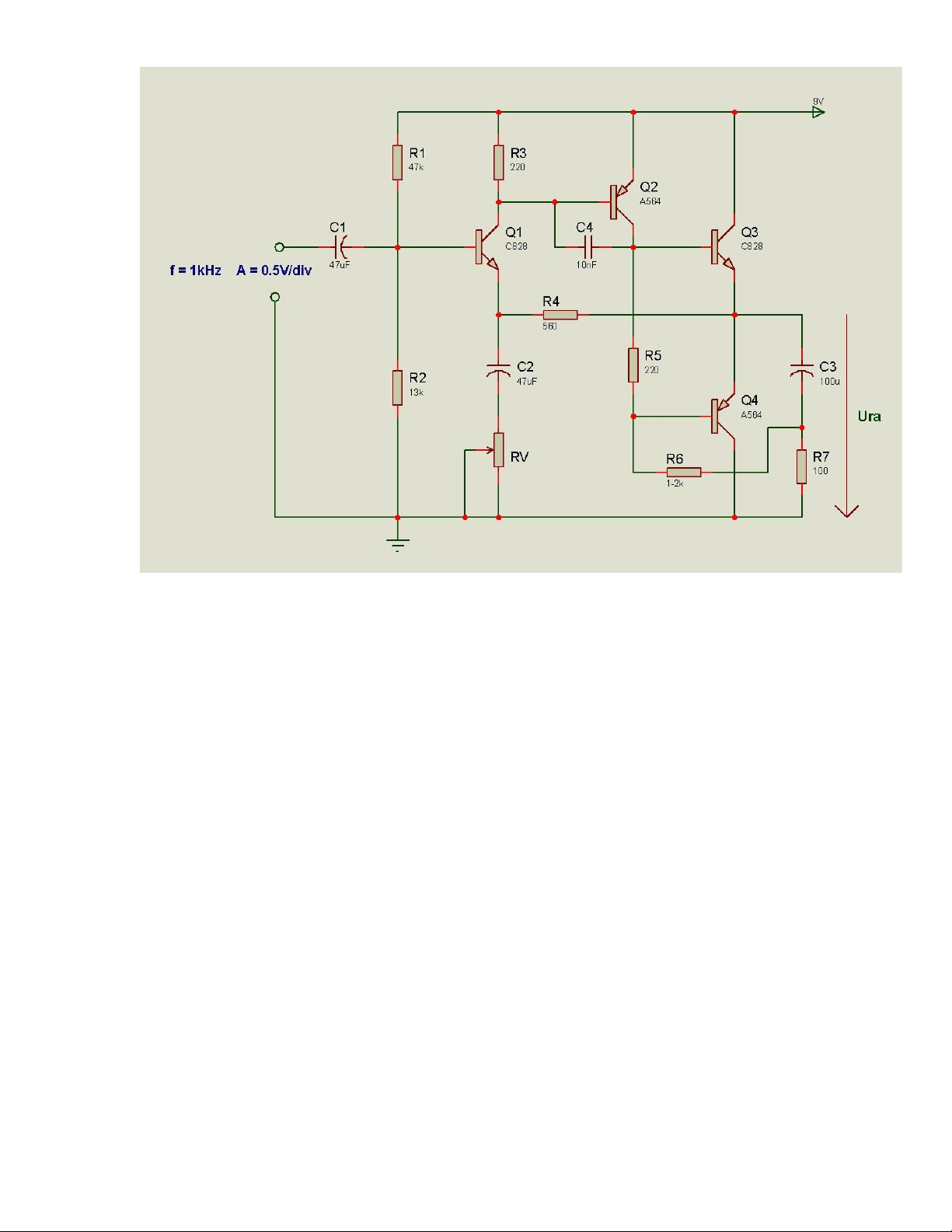

1. Sơ đồ nguyên lý
2. Cấu tạo mạch điện, tác dụng từng linh kiện:
Đây là 1 mạch khuếch đại âm tần được ứng dụng rất rộng rãi trong các thiết bị điện tử. Mạch gồm ba khâu: ●
Đèn Q1 là tranzitor nghịch C828 làm nhiệm vụ khuếch đại tín hiệu. ●
Đèn Q2 là tranzitor thuận A564 làm nhiệm vụ kích tín hiệu và đưa sang tầng khuếch đại công suất. ●
Tầng khếch đại công suất gồm hai loại đèn khác nhau: Q3 là C828, Q4 là A564 mắc theo kiểu đẩy kéo song song, có tác
dụng nâng cao công suất đưa tải ra. ●
R1,: điện trở định thiên của Q1, tạo Umở để tranzitor làm việc,bảo vệ mạch khỏi các đột biến trong các điều chỉnh chế độ làm việc của đèn Q1. ●
R2: tạo ra điện áp UBE cho đèn Q1 ●
R3: tải xoay chiều của Q1, điện trở hạn chế điện áp 1 chiều cung cấp cho colectơ. ●
RV:: tạo ra hệ số khuếch đại của tầng khuếch đại. ●
R5: điện trở định thiên cho Q3, Q4 và tạo chênh lệch điện áp Q2, Q3. ●
R4, R6: chống méo phi tuyến, hồi tiếp âm dòng điện về chân E của Q1. ● R7: tải xoay chiều.
3. Nguyên lý hoạt động:
Tín hiệu vào dạng sin, biên độ 0.5V, tần số 1Khz được đưa vào cực B của Q1 thông qua một tụ lọc. Tín hiệu ra lấy ở cực C, do đó đèn Q1 mắc theo kiểu E chung.
Sau đó tín hiệu được lấy ra ở cực C của Q2 và chia làm hai đường: 1 đường vào Bazơ của đèn Q4. Tín hiệu ra được ghép với nhau tại
cực E nối chung của hai đèn và được đưa qua tải qua một tụ lọc. Hai đèn Q3 và Q4 được mắc theo kiểu C chung. III. THỰC HÀNH

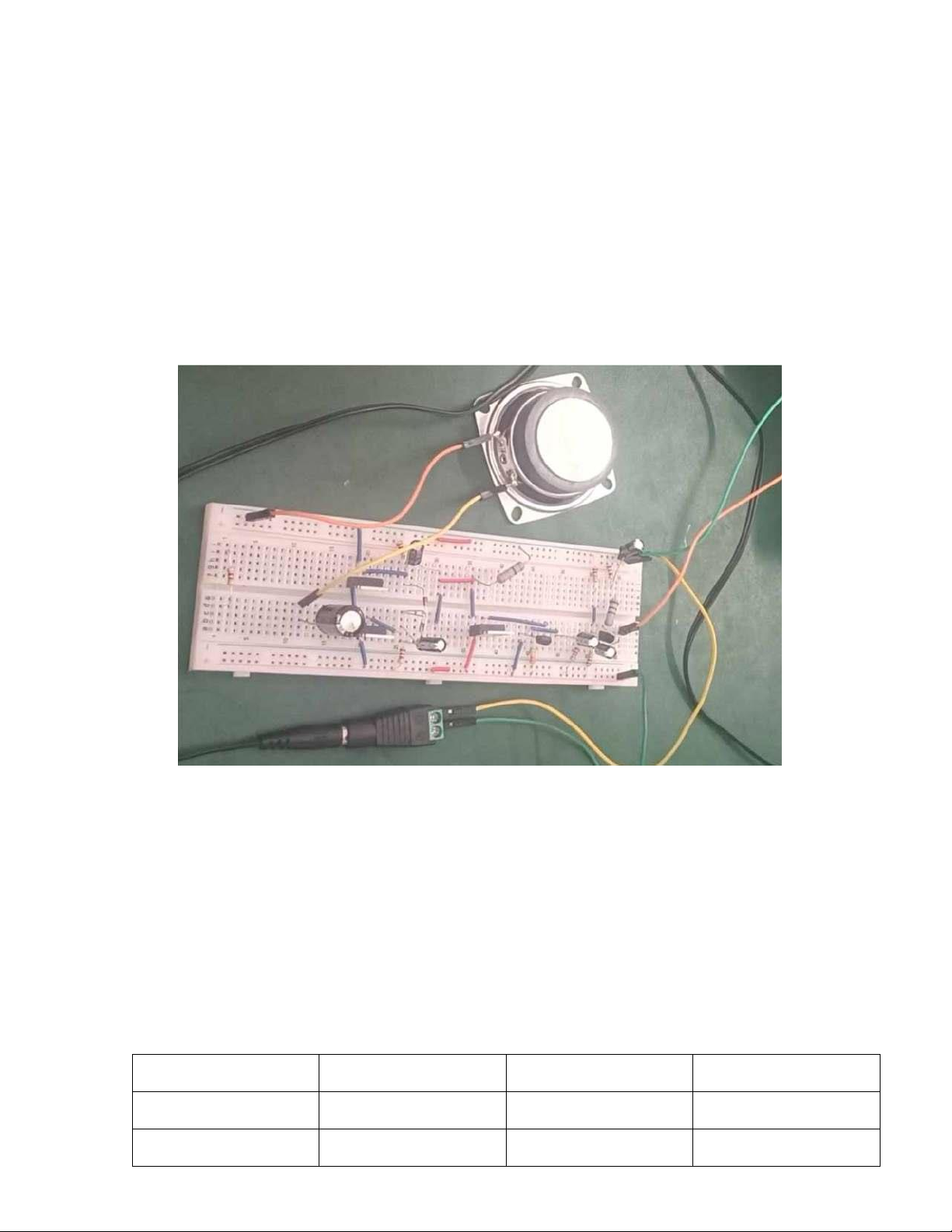

1. Sơ đồ lắp ráp
2. Cách điều chỉnh
Điều chỉnh biến trở để điện áp đầu ra thay đổi, thay đổi cả hệ số khuếch đại.
Trong thực hiện mạch ta cần chú ý điểm sau: để mạch hoạt động được thì cả bốn đèn phải hoạt động bình thường. Ta cần chú ý tới các giá trị sau:
- UCE của Q1: 2.4 V đến 3.0V.
- Để đèn Q3 mở thì UBE của Q3 là 0.4V đến 0.6V.
- Khi đó UCE(Q3) - UCE(Q2) phải cỡ 0.3V đến 0.6V. Khi đó mạch hoạt động.
3. Bảng số liệu đo với điện áp một chiều UBE UCE UE – Đất Q1 0.65 2.43 6.0 Q2 -0.66 -4.71 9.09 Q3 0.44 4.69 4.38 Q4 -0.66 -4.35 4.36 U vào = 0,45 V U ra = 2,5 V
⇨ Hệ số khuếch đại k = 5.555 => Biến trở đang là 29.64 ohm

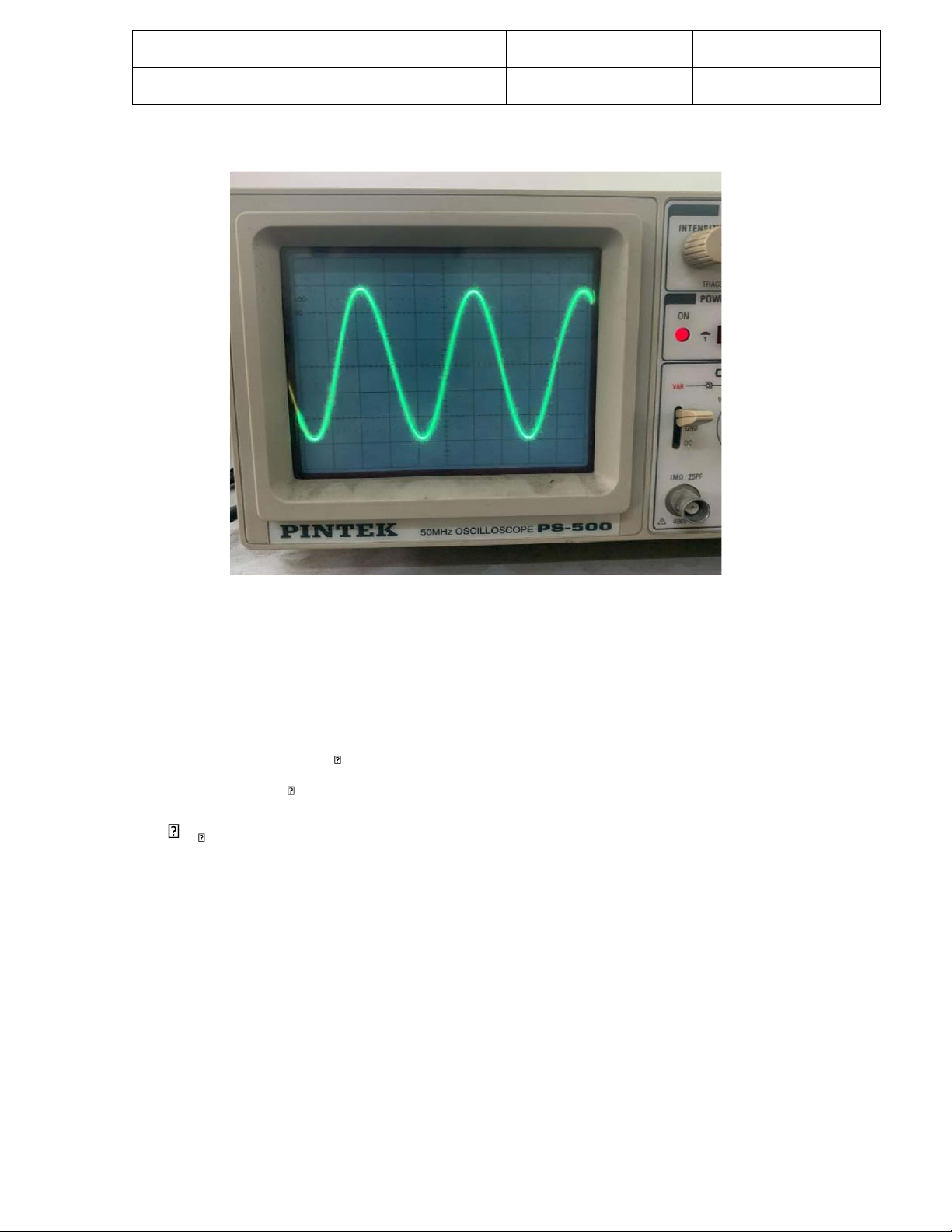

Dạng tín hiệu ra của mạch
IV.Trả lời câu hỏi:
Để đổi lại hệ số khuếch đại từ 5.5555 xuống 3 thì phải thay đổi gì ?
Ta có: Vì tầng Q1 là tầng khuếch đại điện áp, nên ta chỉ cần thay đổi hệ số khuếch đại của tầng Q. Ta có: |Av| = Rt/Re =3
Với Rt= (R3.R 4)/(R3+R 4) 160.7
Re= (Rv.R6)/(Rv+R6) = Rt/3 53.37 Rv 56.06
Vậy để hệ số khuếch đại từ 5.555 xuống 3 thì ta sẽ Xoay RV thành trị số khoảng 56,06
