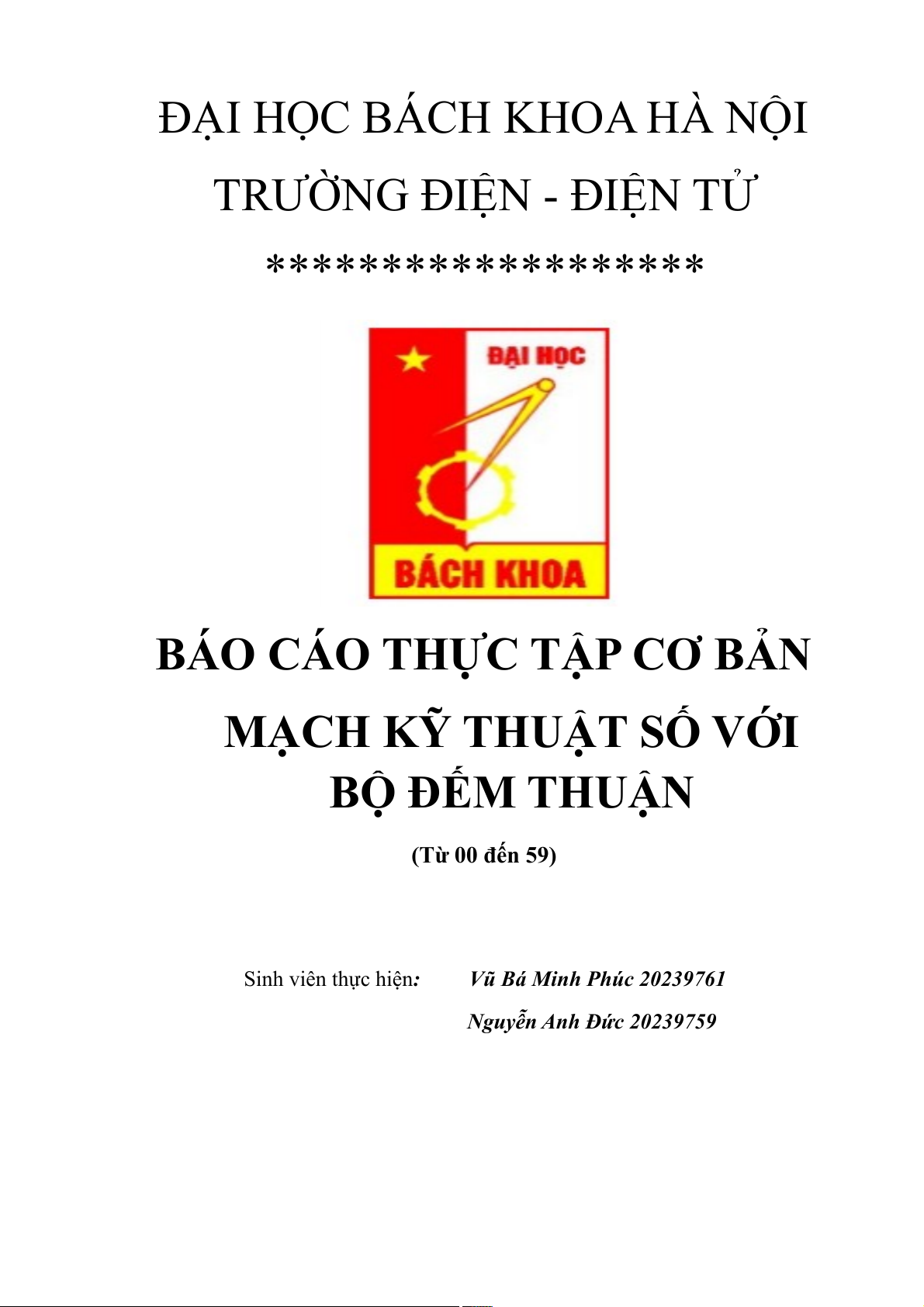

ĐẠI HỌC BÁCH KHOA HÀ NỘI
TRƯỜNG ĐIỆN - ĐIỆN TỬ *******************
BÁO CÁO THỰC TẬP CƠ BẢN
MẠCH KỸ THUẬT SỐ VỚI BỘ ĐẾM THUẬN (Từ 00 đến 59)
Sinh viên thực hiện: Vũ Bá Minh Phúc 20239761

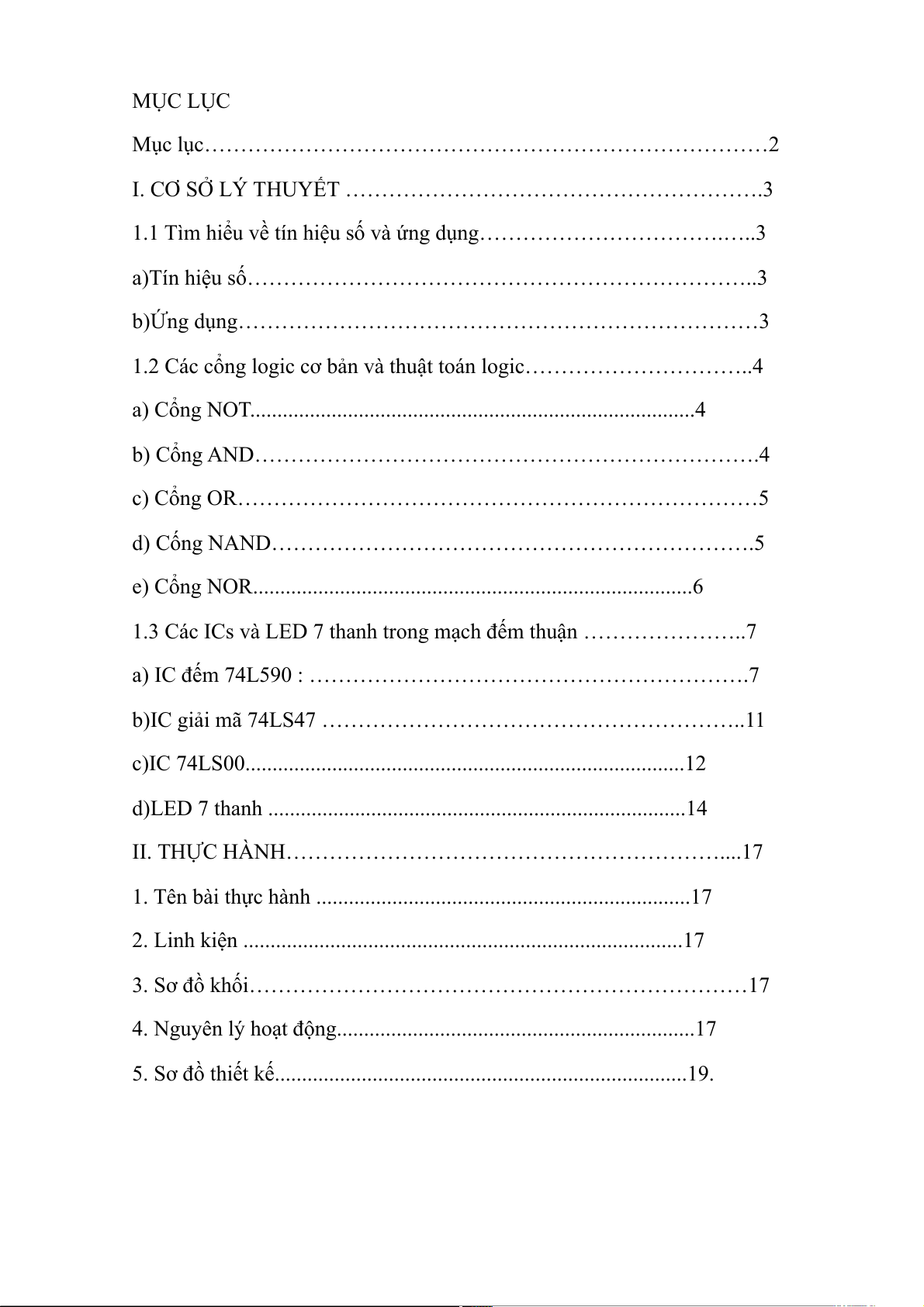

Nguyễn Anh Đức 20239759 MỤC LỤC
Mục lục……………………………………………………………………2
I. CƠ SỞ LÝ THUYẾT ………………………………………………….3
1.1 Tìm hiểu về tín hiệu số và ứng dụng…………………………….…..3
a)Tín hiệu số……………………………………………………………..3
b)Ứng dụng………………………………………………………………3
1.2 Các cổng logic cơ bản và thuật toán logic…………………………..4
a) Cổng NOT..................................................................................4
b) Cổng AND…………………………………………………………….4

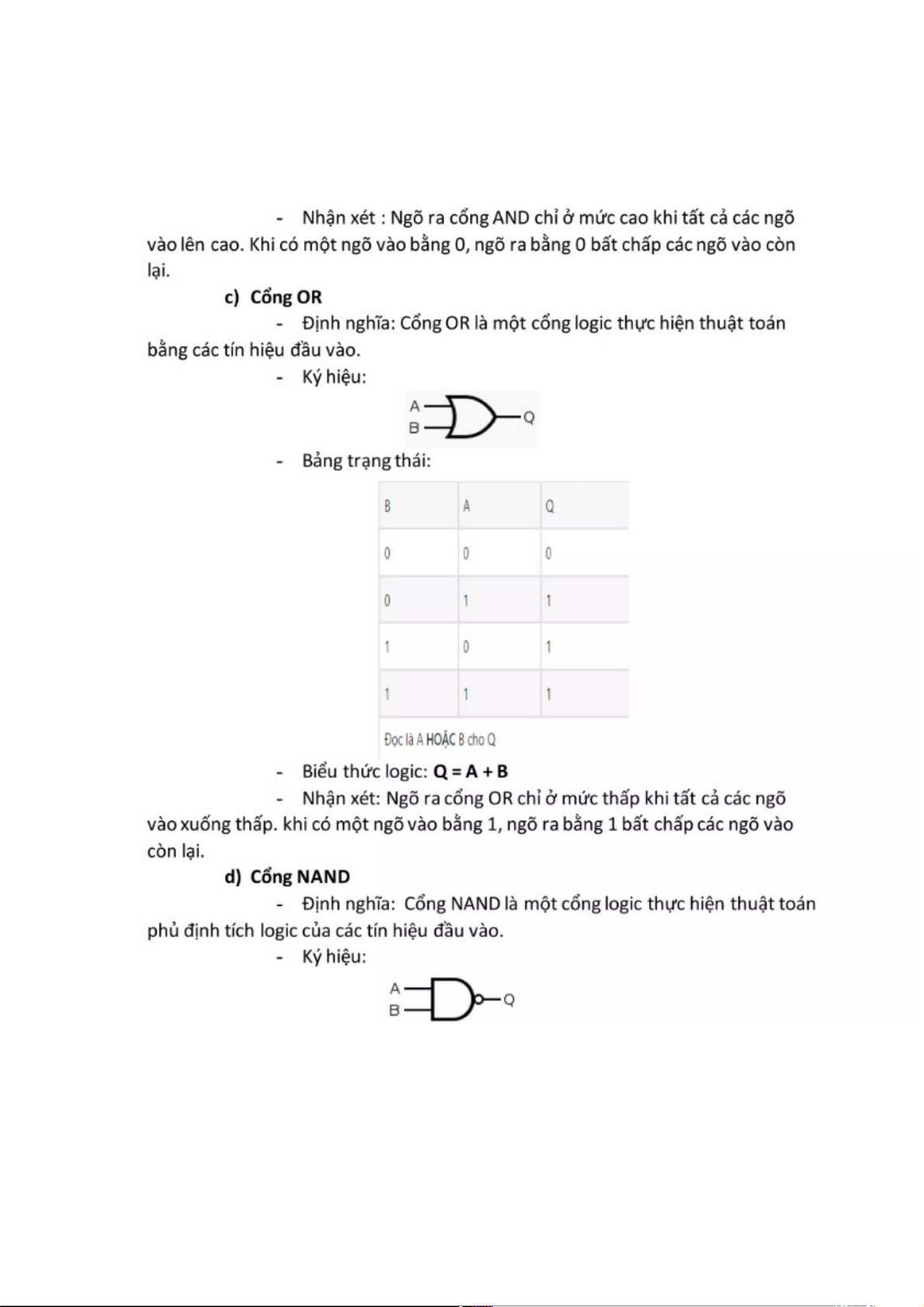

c) Cổng OR………………………………………………………………5
d) Cống NAND………………………………………………………….5
e) Cổng NOR.................................................................................6

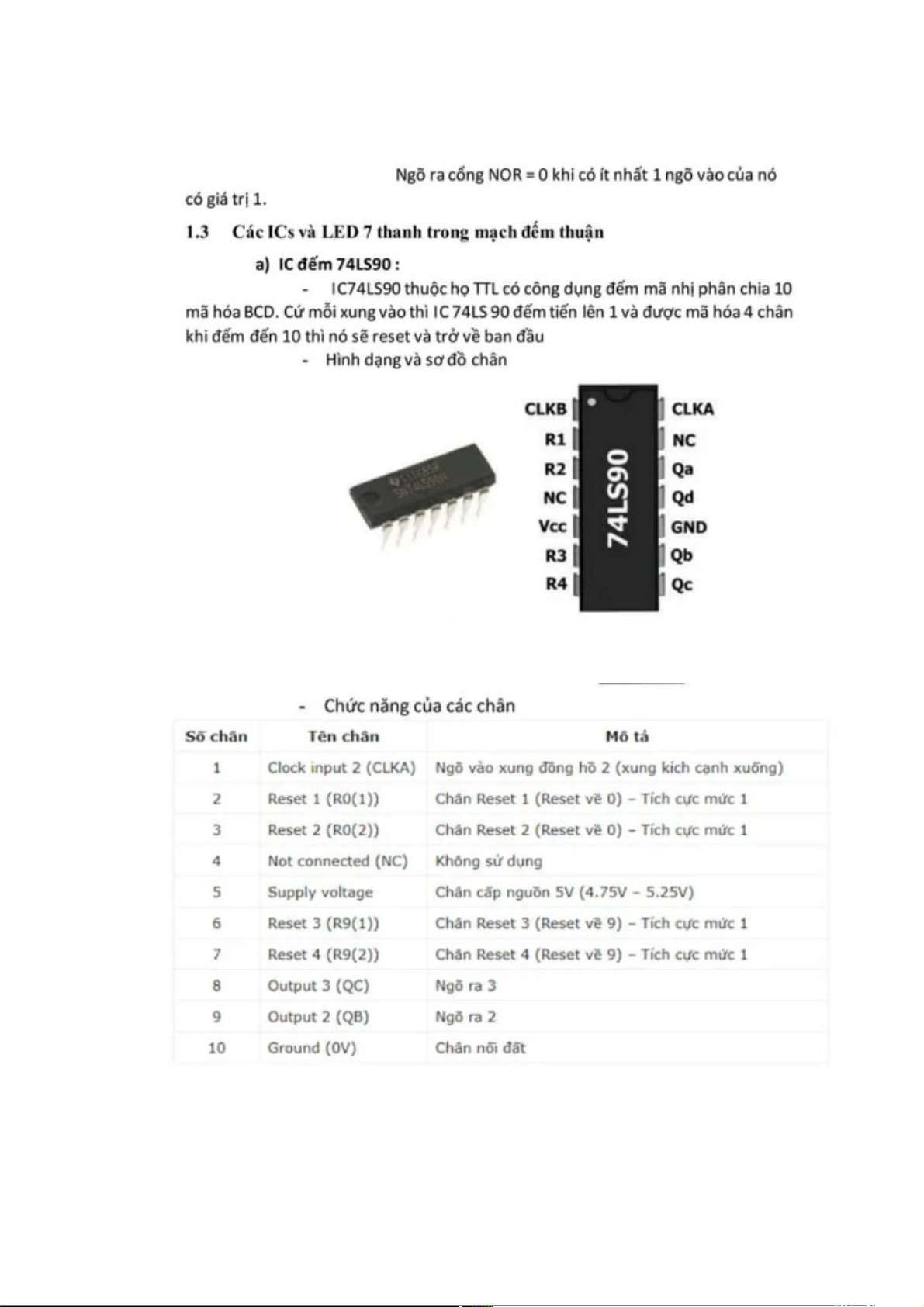

1.3 Các ICs và LED 7 thanh trong mạch đếm thuận …………………..7

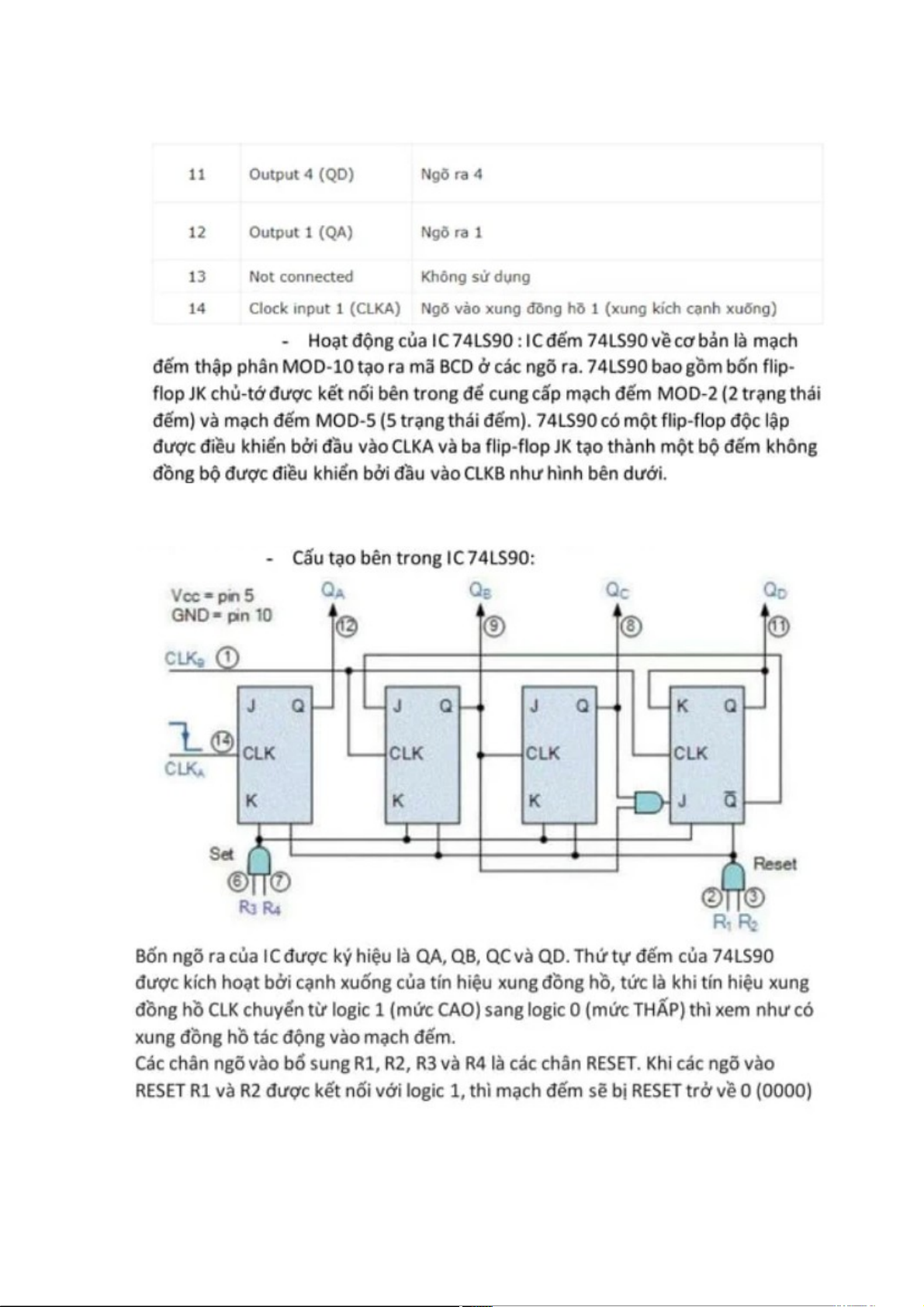

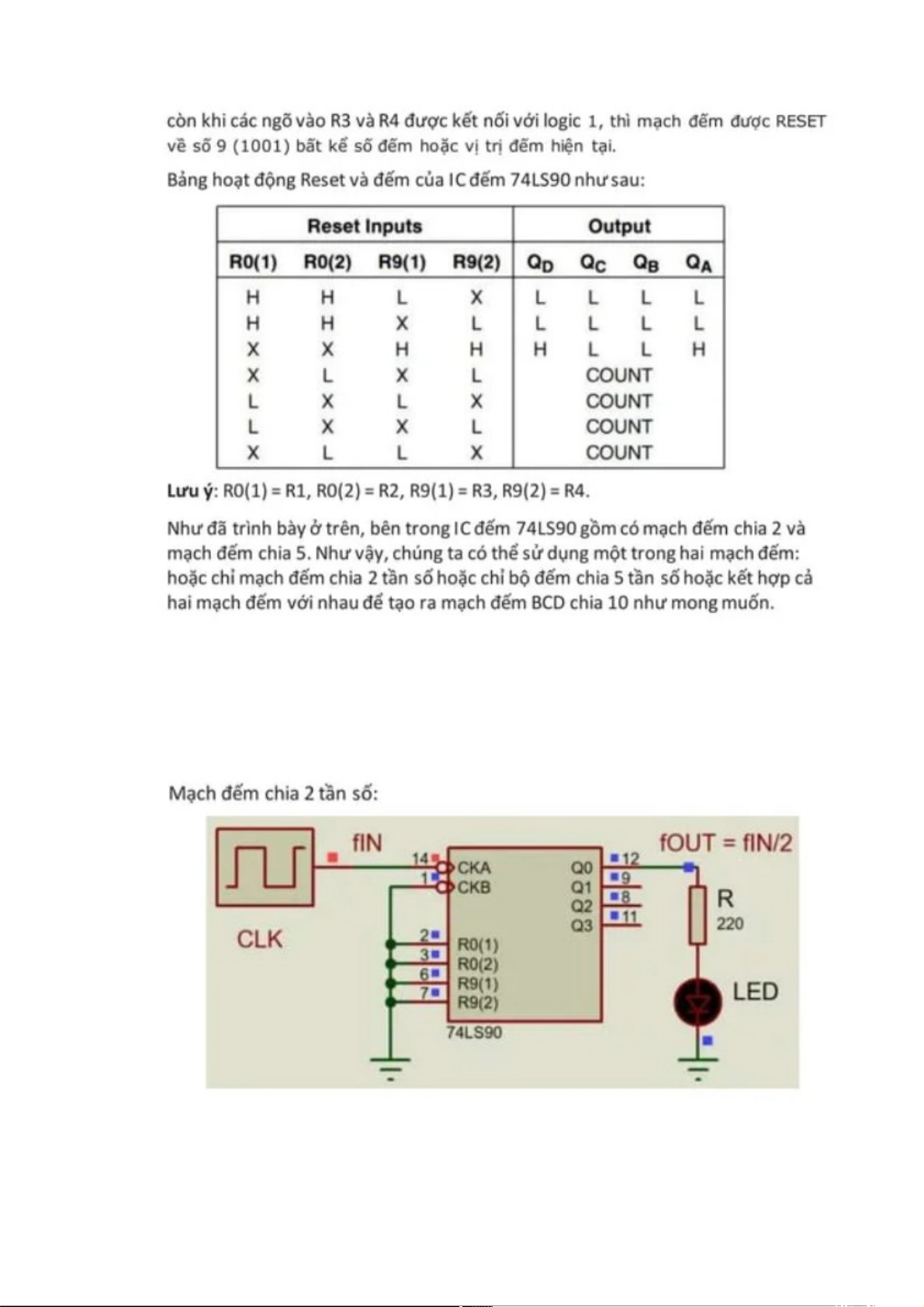

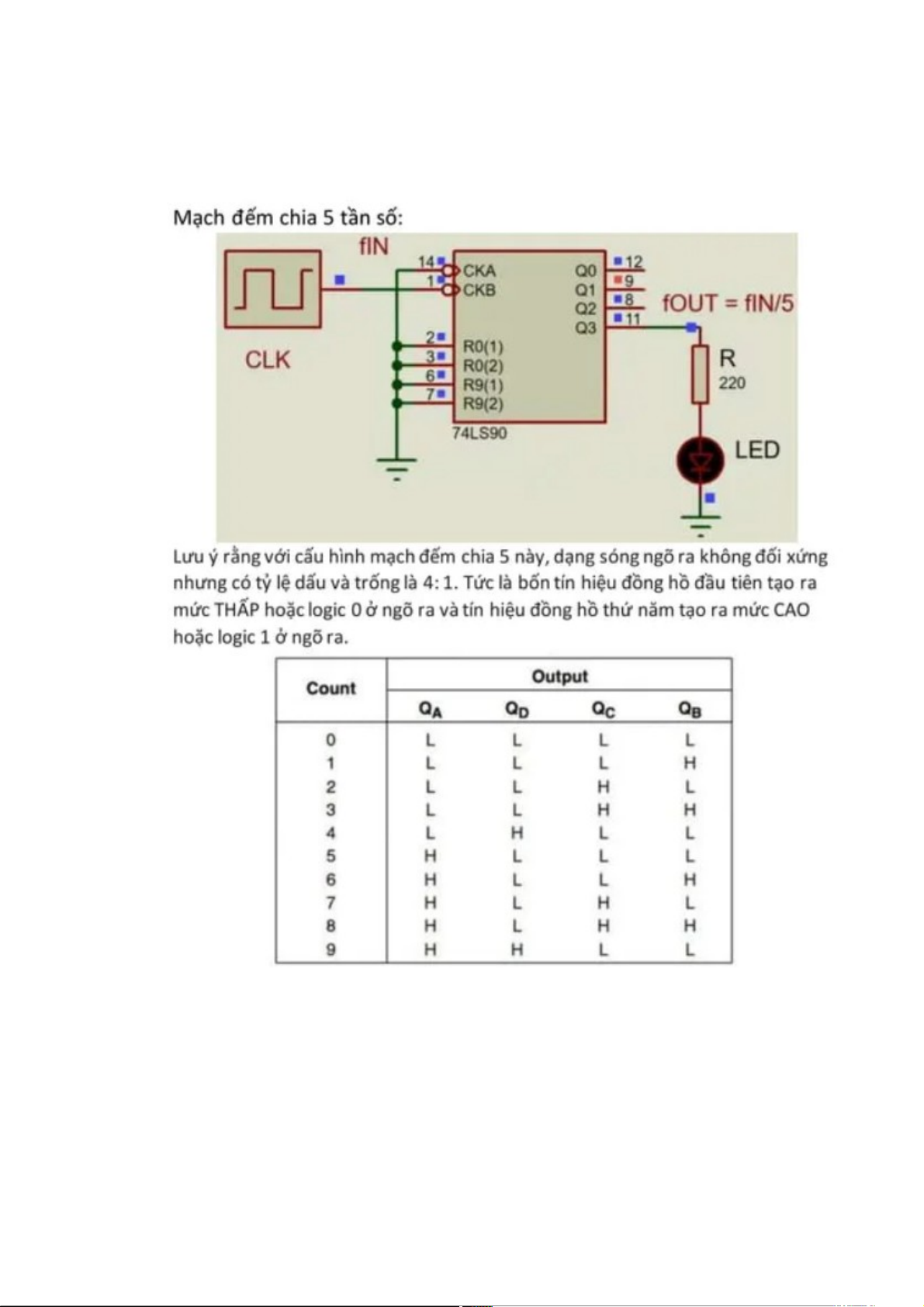

a) IC đếm 74L590 : …………………………………………………….7

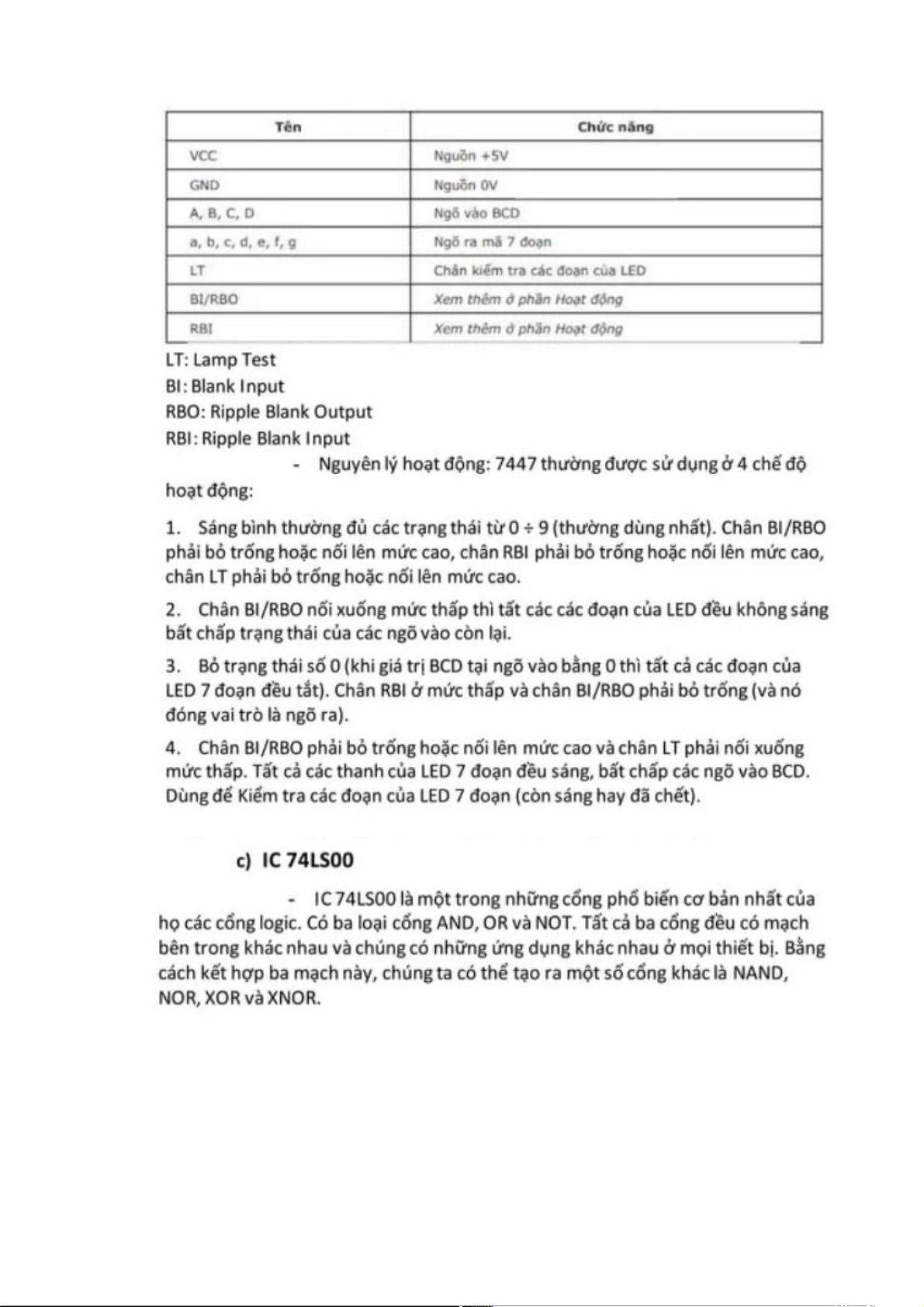

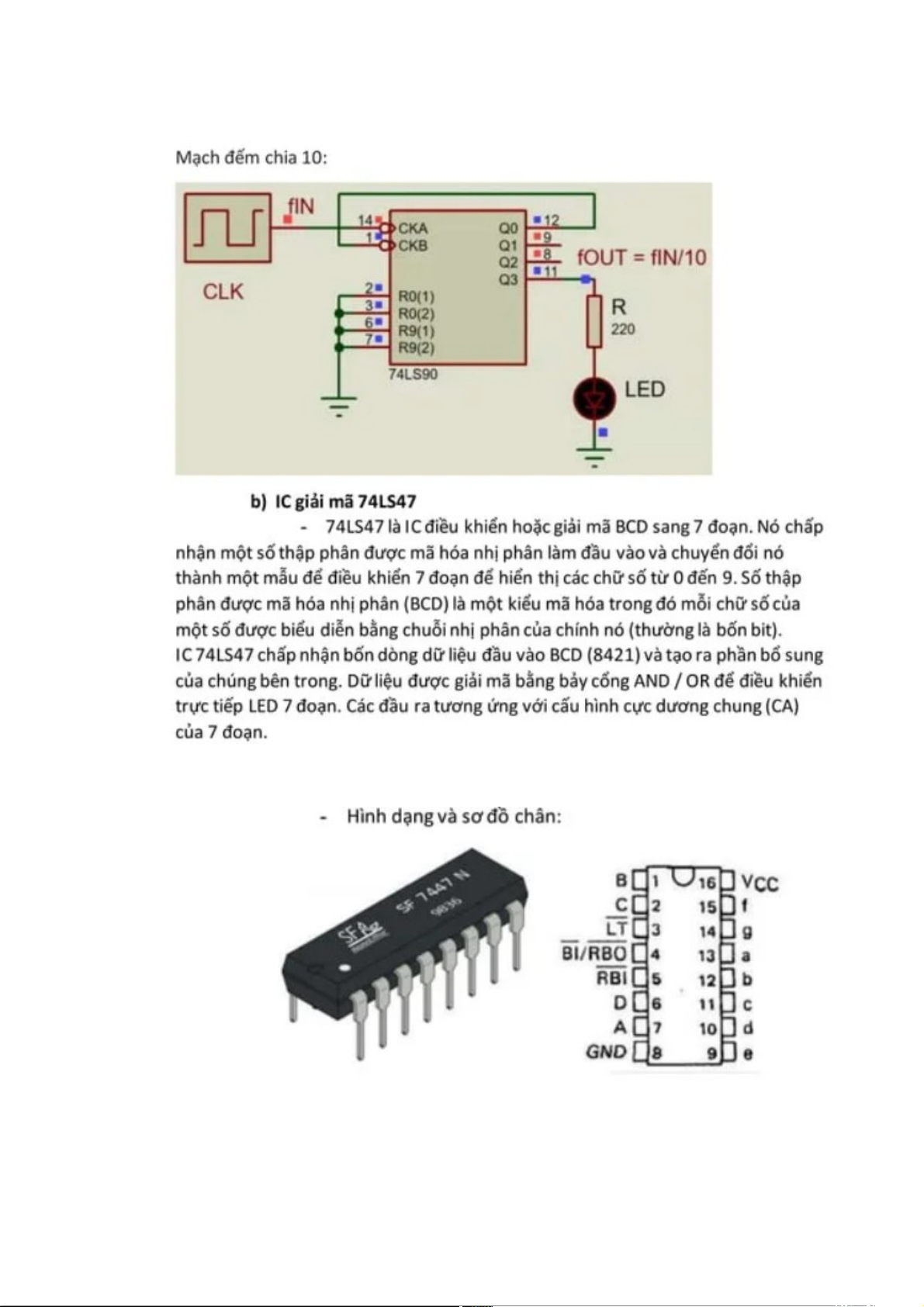

b)IC giải mã 74LS47 …………………………………………………..11

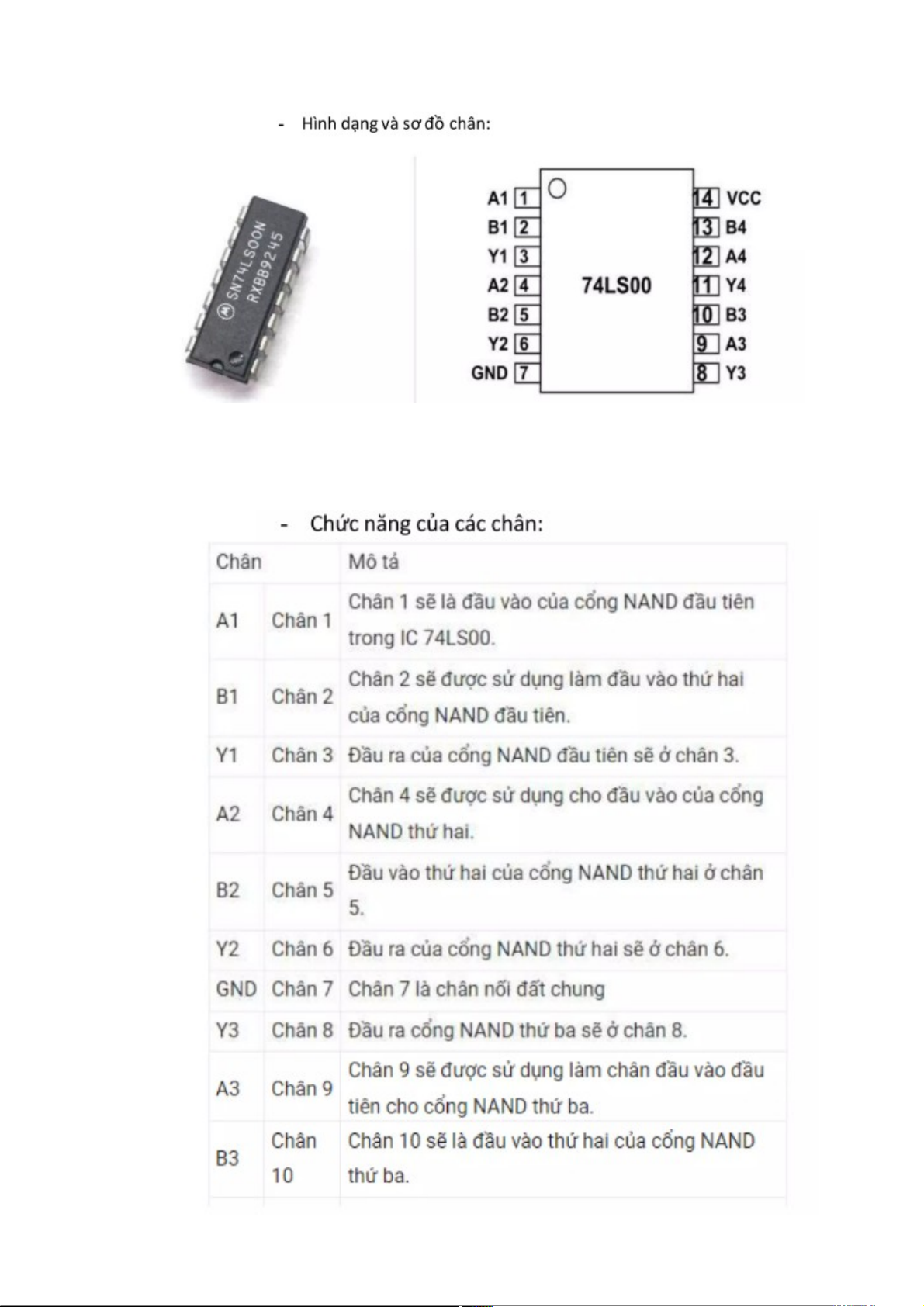

c)IC 74LS00.................................................................................12

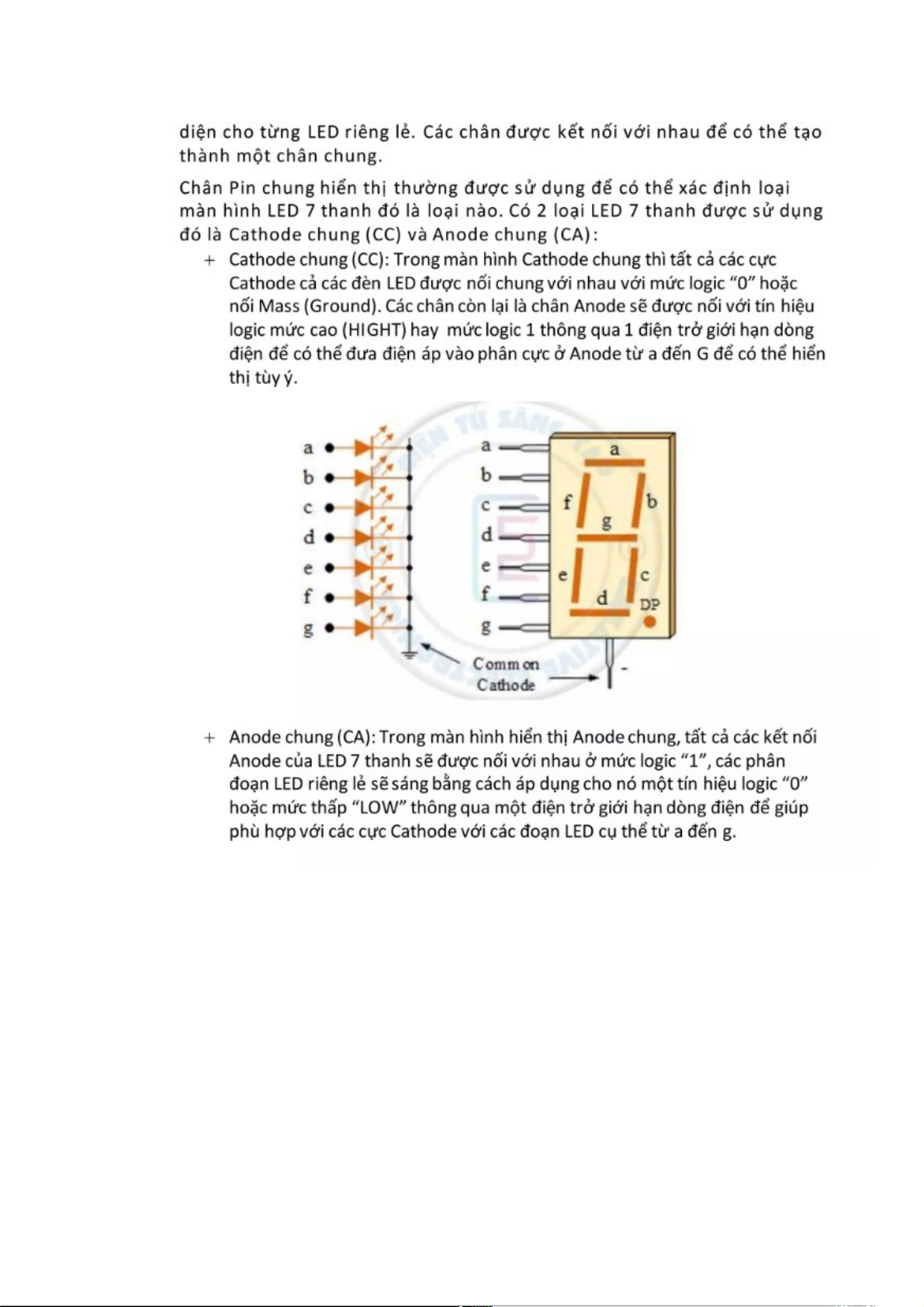

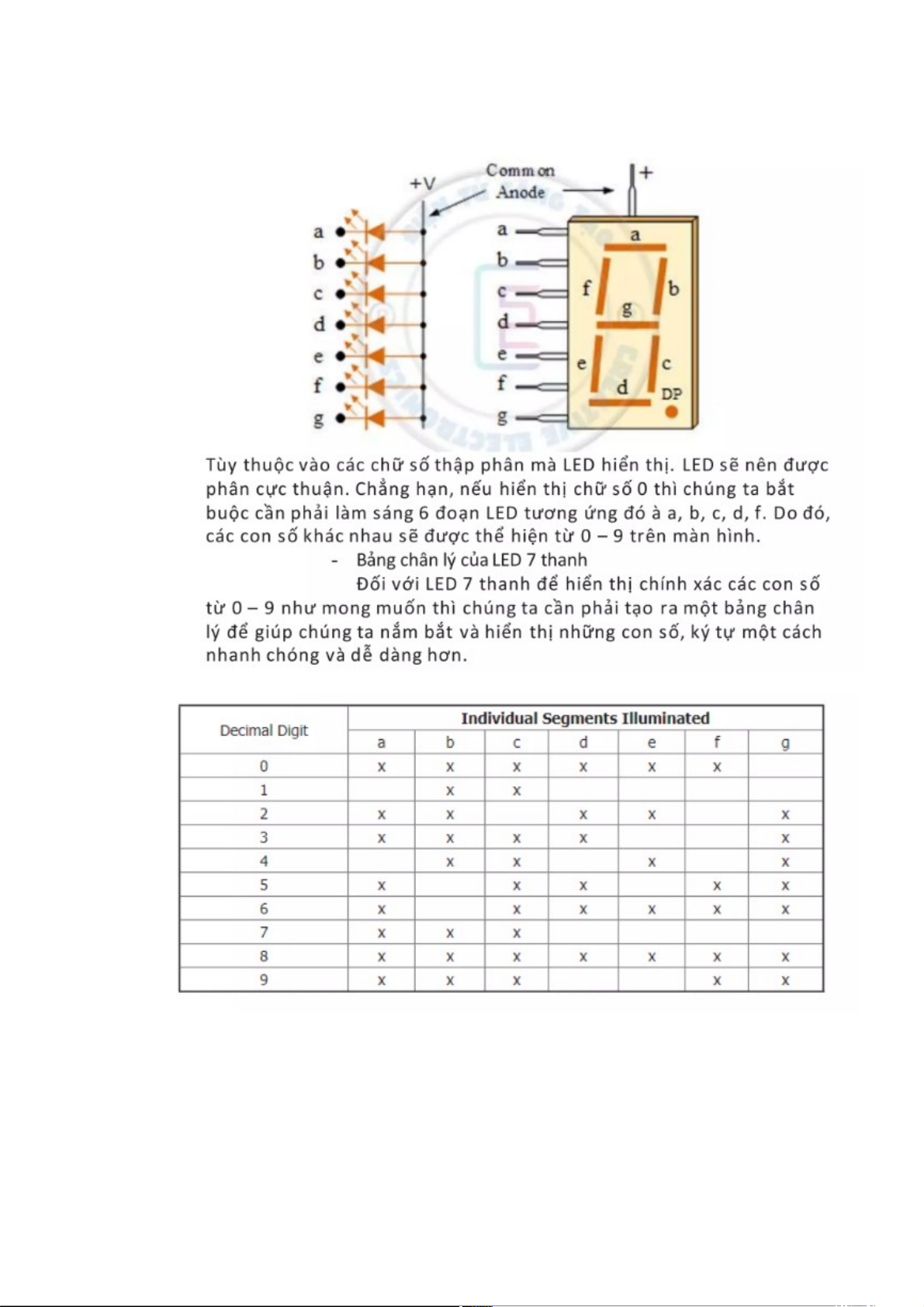

d)LED 7 thanh .............................................................................14
II. THỰC HÀNH……………………………………………………....17
1. Tên bài thực hành .....................................................................17
2. Linh kiện .................................................................................17
3. Sơ đồ khối……………………………………………………………17
4. Nguyên lý hoạt động..................................................................17

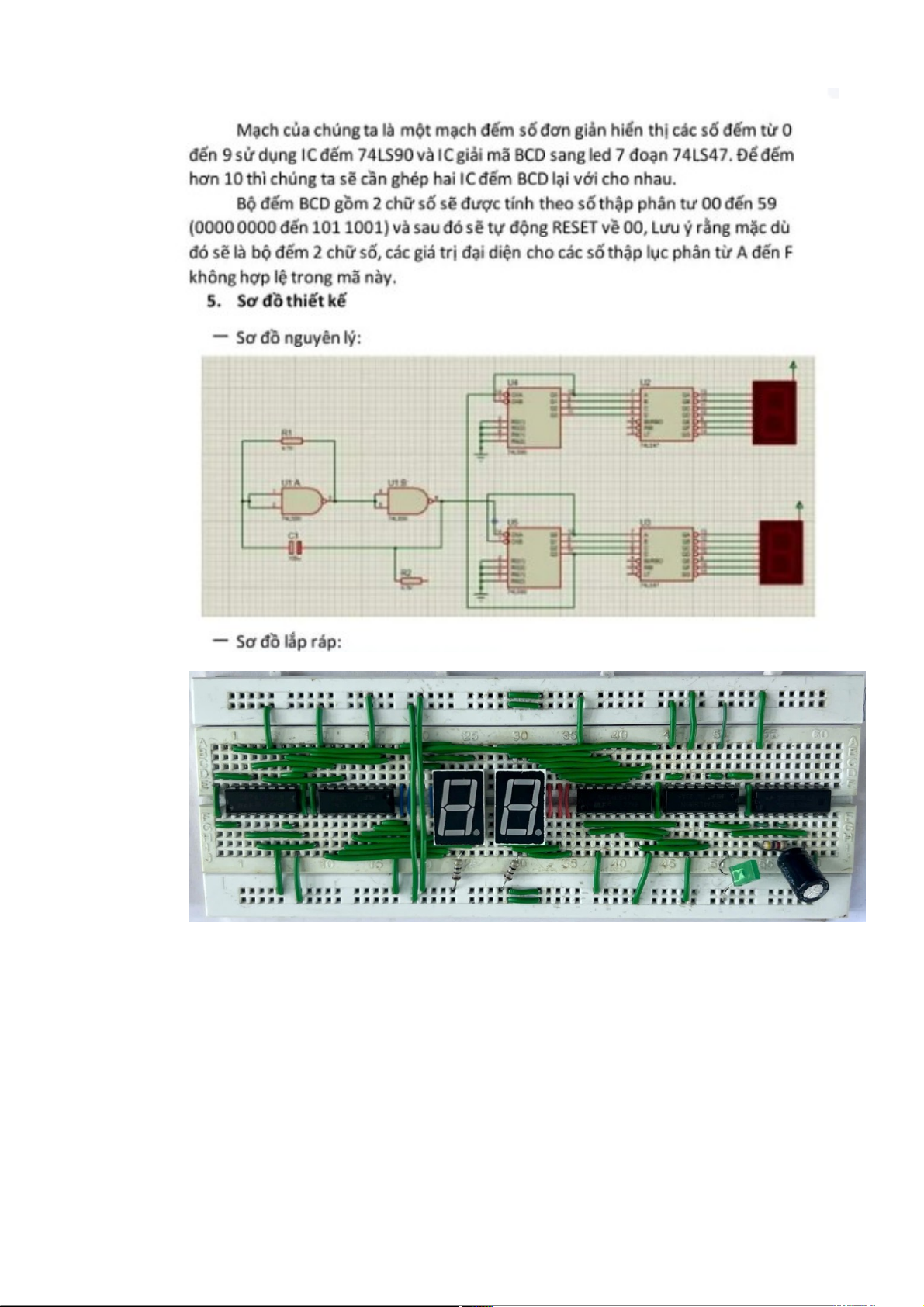

5. Sơ đồ thiết kế............................................................................19. 1. CƠ SỞ LÝ THUYÉT

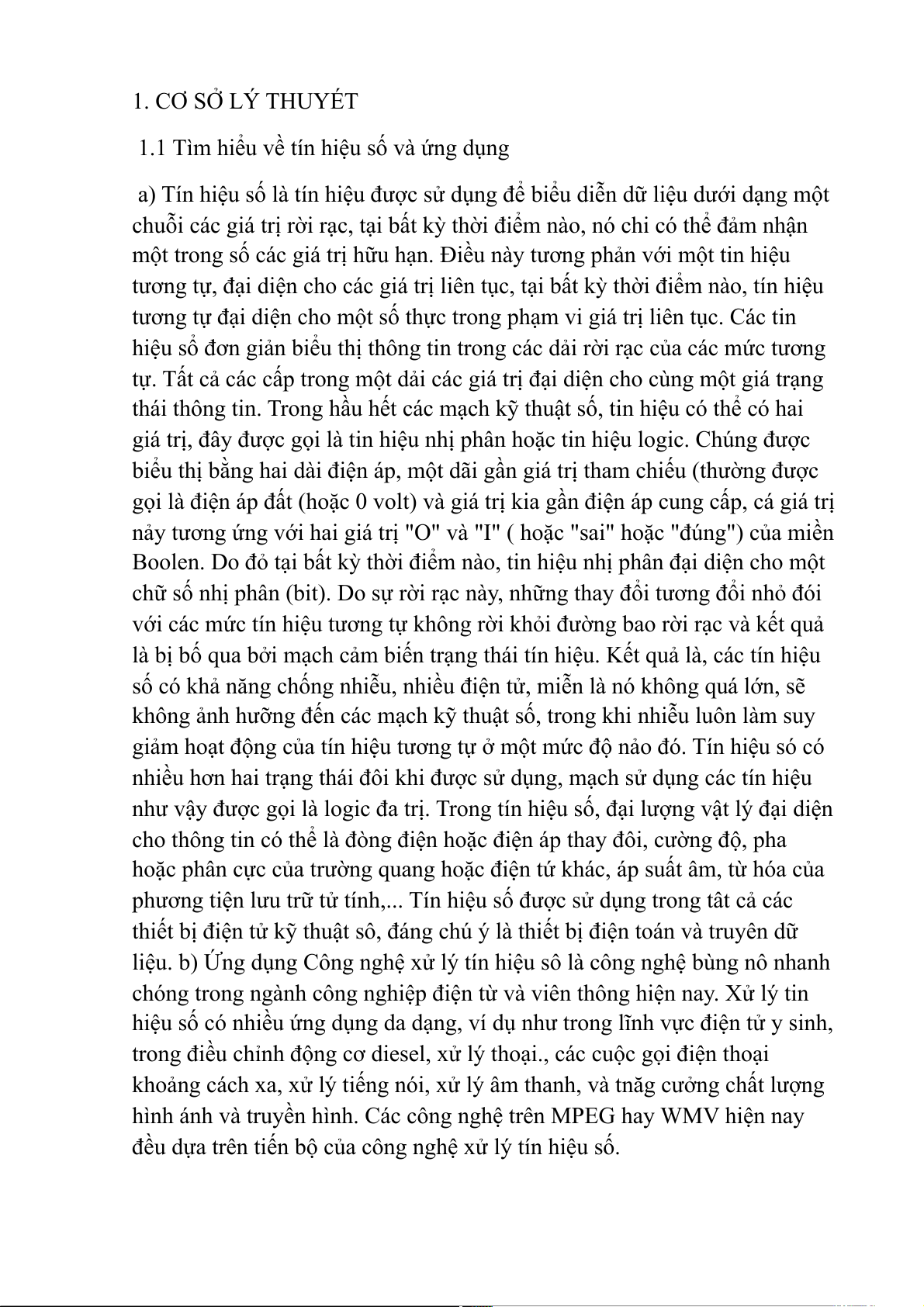

1.1 Tìm hiểu về tín hiệu số và ứng dụng
a) Tín hiệu số là tín hiệu được sử dụng để biểu diễn dữ liệu dưới dạng một
chuỗi các giá trị rời rạc, tại bất kỳ thời điểm nào, nó chi có thể đảm nhận
một trong số các giá trị hữu hạn. Điều này tương phản với một tin hiệu
tương tự, đại diện cho các giá trị liên tục, tại bất kỳ thời điểm nào, tín hiệu
tương tự đại diện cho một số thực trong phạm vi giá trị liên tục. Các tin
hiệu sổ đơn giản biểu thị thông tin trong các dải rời rạc của các mức tương
tự. Tất cả các cấp trong một dải các giá trị đại diện cho cùng một giá trạng
thái thông tin. Trong hầu hết các mạch kỹ thuật số, tin hiệu có thể có hai
giá trị, đây được gọi là tin hiệu nhị phân hoặc tin hiệu logic. Chúng được
biểu thị bằng hai dài điện áp, một dãi gần giá trị tham chiếu (thường được
gọi là điện áp đất (hoặc 0 volt) và giá trị kia gần điện áp cung cấp, cá giá trị
nảy tương ứng với hai giá trị "O" và "I" ( hoặc "sai" hoặc "đúng") của miền
Boolen. Do đỏ tại bất kỳ thời điểm nào, tin hiệu nhị phân đại diện cho một
chữ số nhị phân (bit). Do sự rời rạc này, những thay đổi tương đổi nhỏ đói
với các mức tín hiệu tương tự không rời khỏi đường bao rời rạc và kết quả
là bị bố qua bởi mạch cảm biến trạng thái tín hiệu. Kết quả là, các tín hiệu
số có khả năng chống nhiễu, nhiều điện tử, miễn là nó không quá lớn, sẽ
không ảnh hưỡng đến các mạch kỹ thuật số, trong khi nhiễu luôn làm suy
giảm hoạt động của tín hiệu tương tự ở một mức độ nảo đó. Tín hiệu só có
nhiều hơn hai trạng thái đôi khi được sử dụng, mạch sử dụng các tín hiệu
như vậy được gọi là logic đa trị. Trong tín hiệu số, đại lượng vật lý đại diện
cho thông tin có thể là đòng điện hoặc điện áp thay đôi, cường độ, pha
hoặc phân cực của trường quang hoặc điện tứ khác, áp suất âm, từ hóa của
phương tiện lưu trữ tử tính,... Tín hiệu số được sử dụng trong tât cả các
thiết bị điện tử kỹ thuật sô, đáng chú ý là thiết bị điện toán và truyên dữ
liệu. b) Ứng dụng Công nghệ xử lý tín hiệu sô là công nghệ bùng nô nhanh
chóng trong ngành công nghiệp điện từ và viên thông hiện nay. Xử lý tin
hiệu số có nhiều ứng dụng da dạng, ví dụ như trong lĩnh vực điện tử y sinh,
trong điều chỉnh động cơ diesel, xử lý thoại., các cuộc gọi điện thoại
khoảng cách xa, xử lý tiếng nói, xử lý âm thanh, và tnăg cưởng chất lượng
hình ánh và truyền hình. Các công nghệ trên MPEG hay WMV hiện nay
đều dựa trên tiến bộ của công nghệ xử lý tín hiệu số.

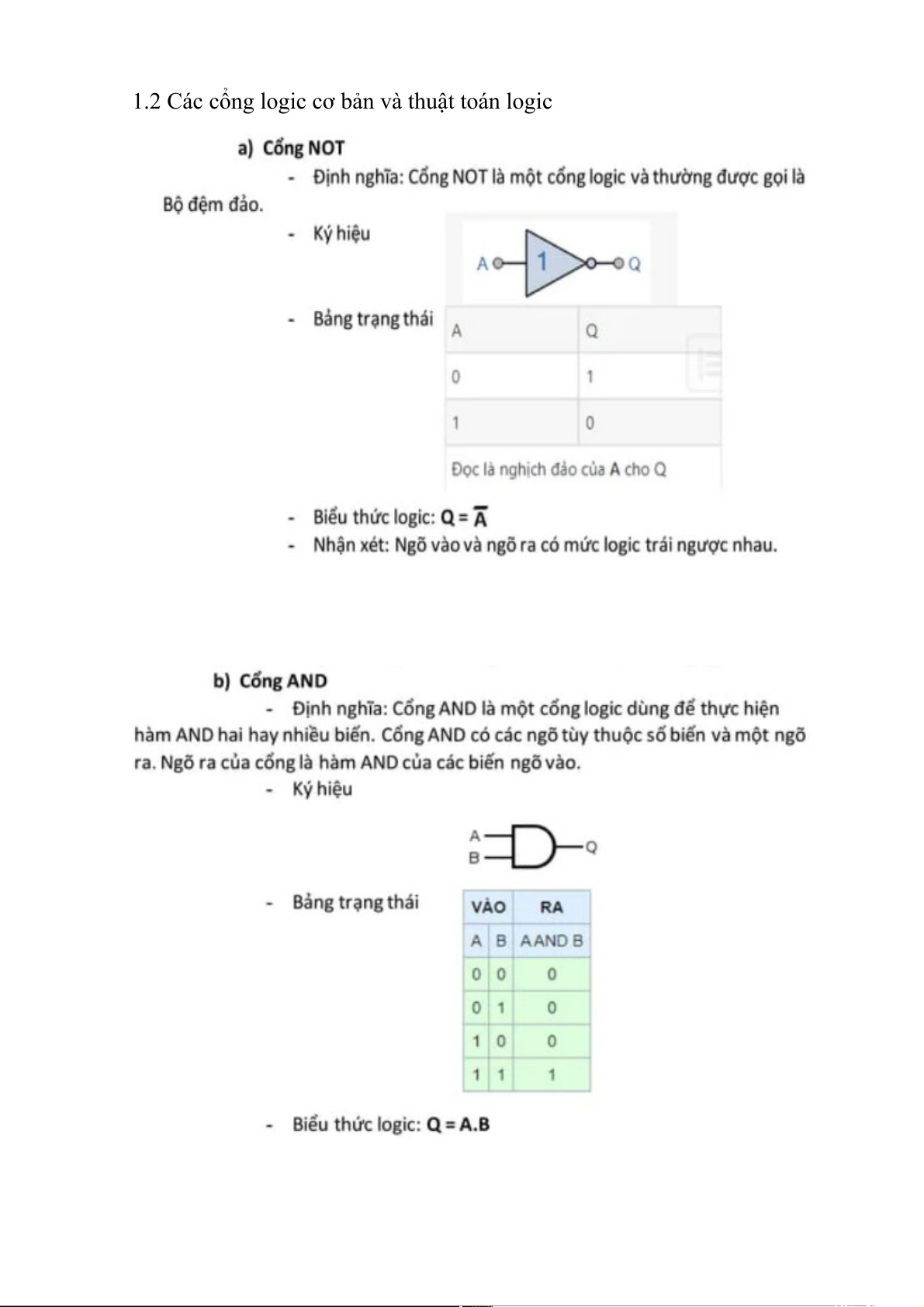

1.2 Các cổng logic cơ bản và thuật toán logic
