TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
VIỆN ĐIỆN TỬ - VIỄN THÔNG BÁO CÁO THỰC TẬP CƠ BẢN
THIẾT KẾ MẠCH ĐIỆN TỬ BẰNG PHẦN MỀM ALTIUM
Giáo viên hướng dẫn: cô Lê Thanh Xuyến
Sinh viên thực hiện: Bùi Văn Duẫn MSSV: 20223914 Lớp: 735423 Hà Nội, 2024 Mục lục I.
GIỚI THIỆU MẠCH, ỨNG DỤNG VÀ NGUYÊN LÝ LÀM VIỆC II. BẢNG TÊN LINH KIỆN III. VẼ MẠCH NGUYÊN LÝ IV. THIẾT KẾ MẠCH IN V. KẾT LUẬN 2 BÁO CÁO THỰC HÀNH
Đề tài: Mạch dao động dùng IC555 I.
GIỚI THIỆU MẠCH, ỨNG DỤNG VÀ NGUYÊN LÝ LÀM VIỆC: 1. Cấu tạo:
IC 555 là còn được biết đến là IC định thời, được giới thiệu rộng
rãi từ những năm 1970 bởi Signetics Corporation cũng chính
Signetic Corporation đã đặt tên cho IC này chính là SE/NE555.
Về cơ bản, IC 555 được biết đến là một mạch định thời nguyên
khối giúp tạo ra độ trễ hay giao động về thời gian chính xác nhất
đặc biệt hơn là chúng hoạt động rất ổn định.
Bỏ qua các ứng dụng, IC 555 được giới chuyên gia đánh giá khá
cao về chất lượng, rất đáng tin cậy và không thể thiếu ưu điểm về giá thành.
Bộ chuyển đổi nguồn DC-DC cũng có thể sử dụng và ứng dụng
IC 555 một cách dễ dàng và hoạt động tốt hơn. IC 555 được ứng
dụng nhiều nhất ở những bộ đếm thời gian, thế hệ xung hay dao động,…
Nếu SE 555 có thể được sử dụng ở nhiệt độ trong khoảng từ 55
độ C đến 125 độ C thì NE555 có thể sử dụng trong phạm vi nhiệt độ từ 0° đến 70°C. 2. Nguyên lý hoạt động 3
Nguyên lý hoạt động chính của IC 555 có thể mô tả như sau:
Điện trở bên trong sẽ hoạt động như một mạch tiến hành phân
chia áp, độ so sánh trên sẽ vào ở ngõ không đảo và ngõ đảo sẽ
vào ở bộ so sánh dưới.
Đa phần các ứng dụng ta sẽ không điều chỉnh được ngõ vào điều
khiển chính vì thế nó sẽ được giữ cố định bằng Vcc. Bất cứ mọi
lúc nếu điện áp ở ngưỡng vượt quá điện áp điều khiến ngay lập
tức bộ so sánh trên sẽ sét flip-flop lên mức cao nhất, đồng thời
ngõ ra Q của flip-flop sẽ được đưa ngay vào cực B và làm nó dẫn bão hòa. 3. Ứng dụng
Vai trò chính của IC 555 chính là tạo xung chính xác cho thiết bị,
độ rộng xung được chế tạo,… và còn nhiều ứng dụng khác. 4 II. BẢNG TÊN LINH KIỆN

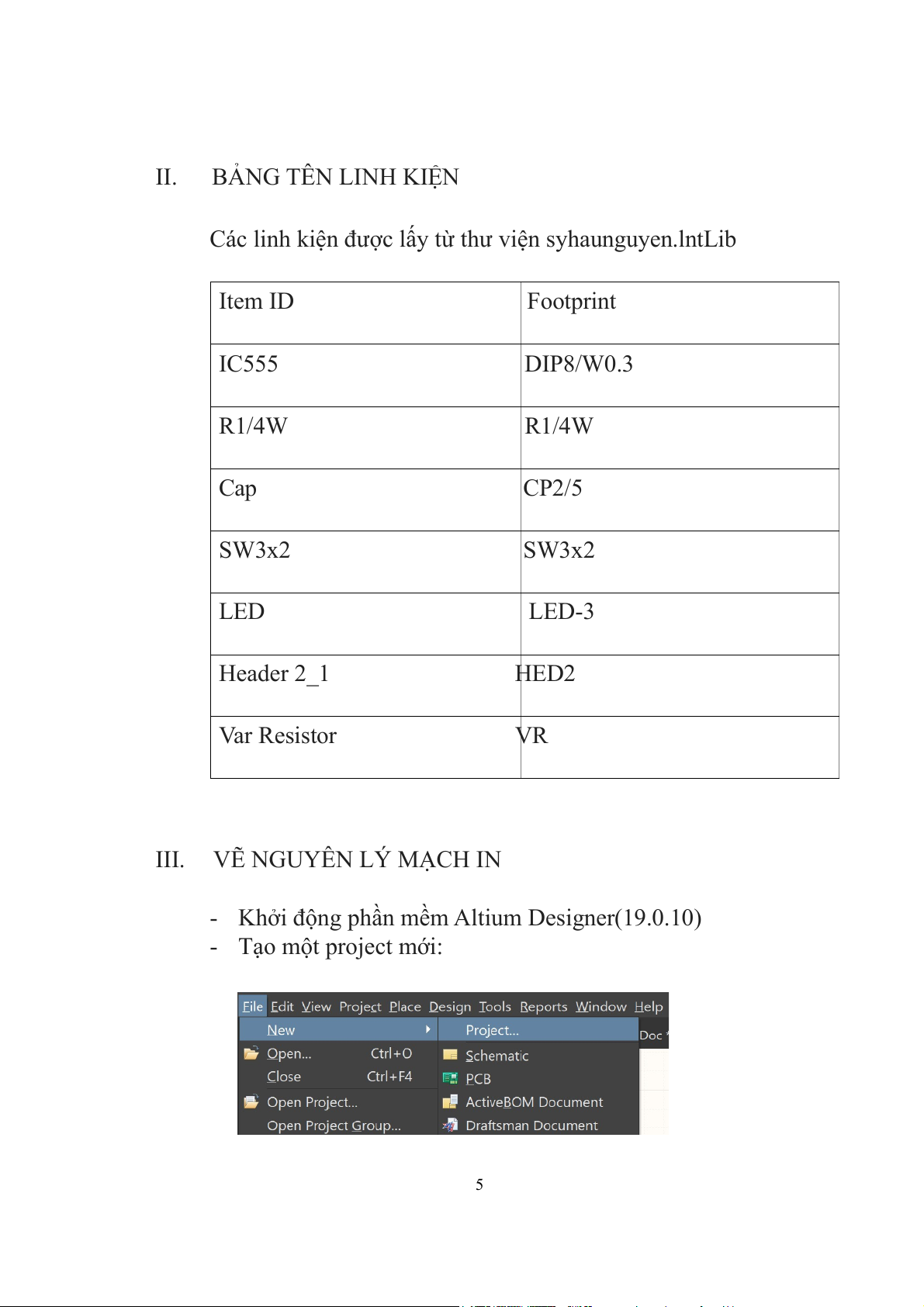

Các linh kiện được lấy từ thư viện syhaunguyen.lntLib Item ID Footprint IC555 DIP8/W0.3 R1/4W R1/4W Cap CP2/5 SW3x2 SW3x2 LED LED-3 Header 2_1 HED2 Var Resistor VR III. VẼ NGUYÊN LÝ MẠCH IN
- Khởi động phần mềm Altium Designer(19.0.10) - Tạo một project mới: 5

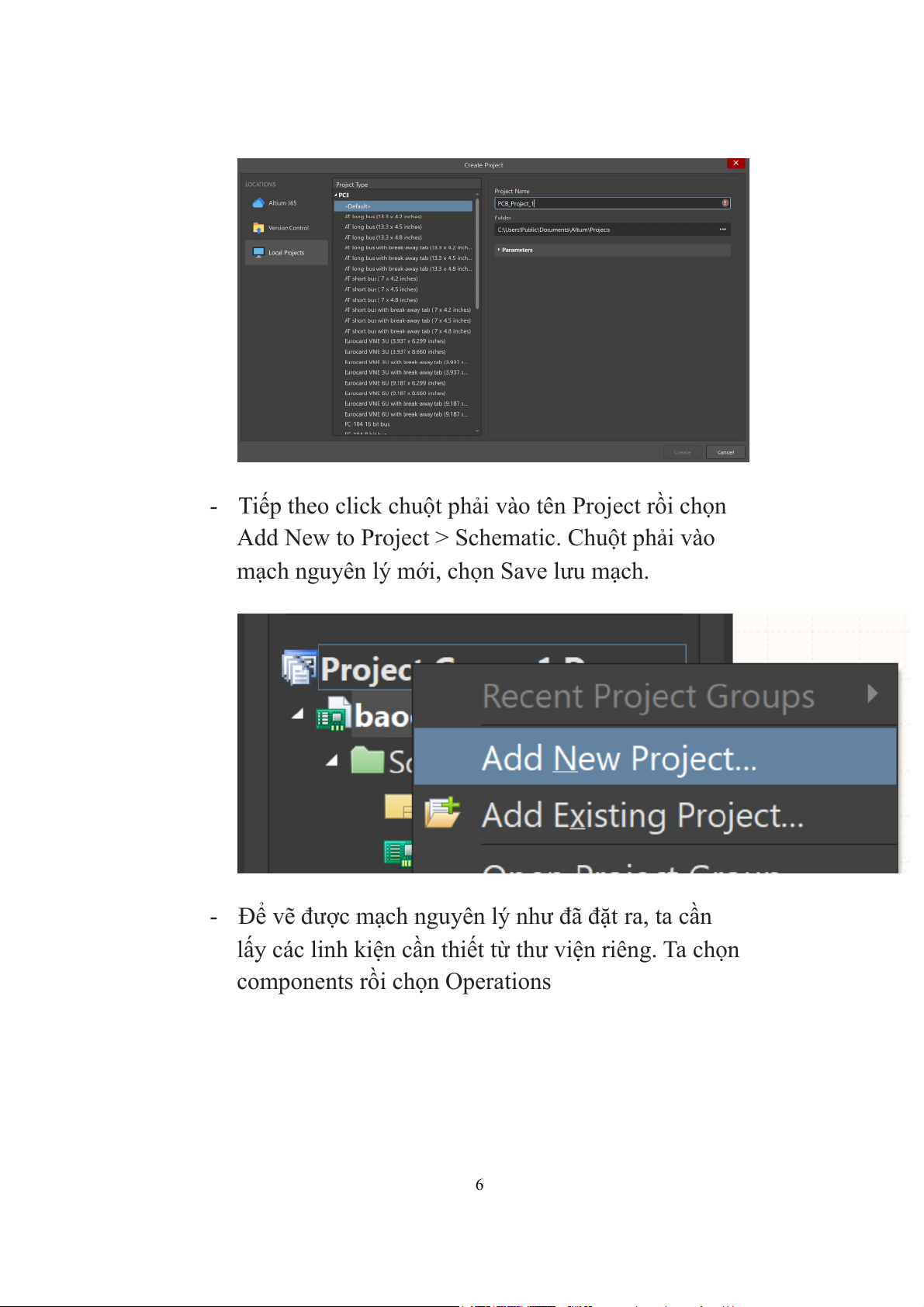

- Tiếp theo click chuột phải vào tên Project rồi chọn
Add New to Project > Schematic. Chuột phải vào
mạch nguyên lý mới, chọn Save lưu mạch.
- Để vẽ được mạch nguyên lý như đã đặt ra, ta cần
lấy các linh kiện cần thiết từ thư viện riêng. Ta chọn
components rồi chọn Operations 6

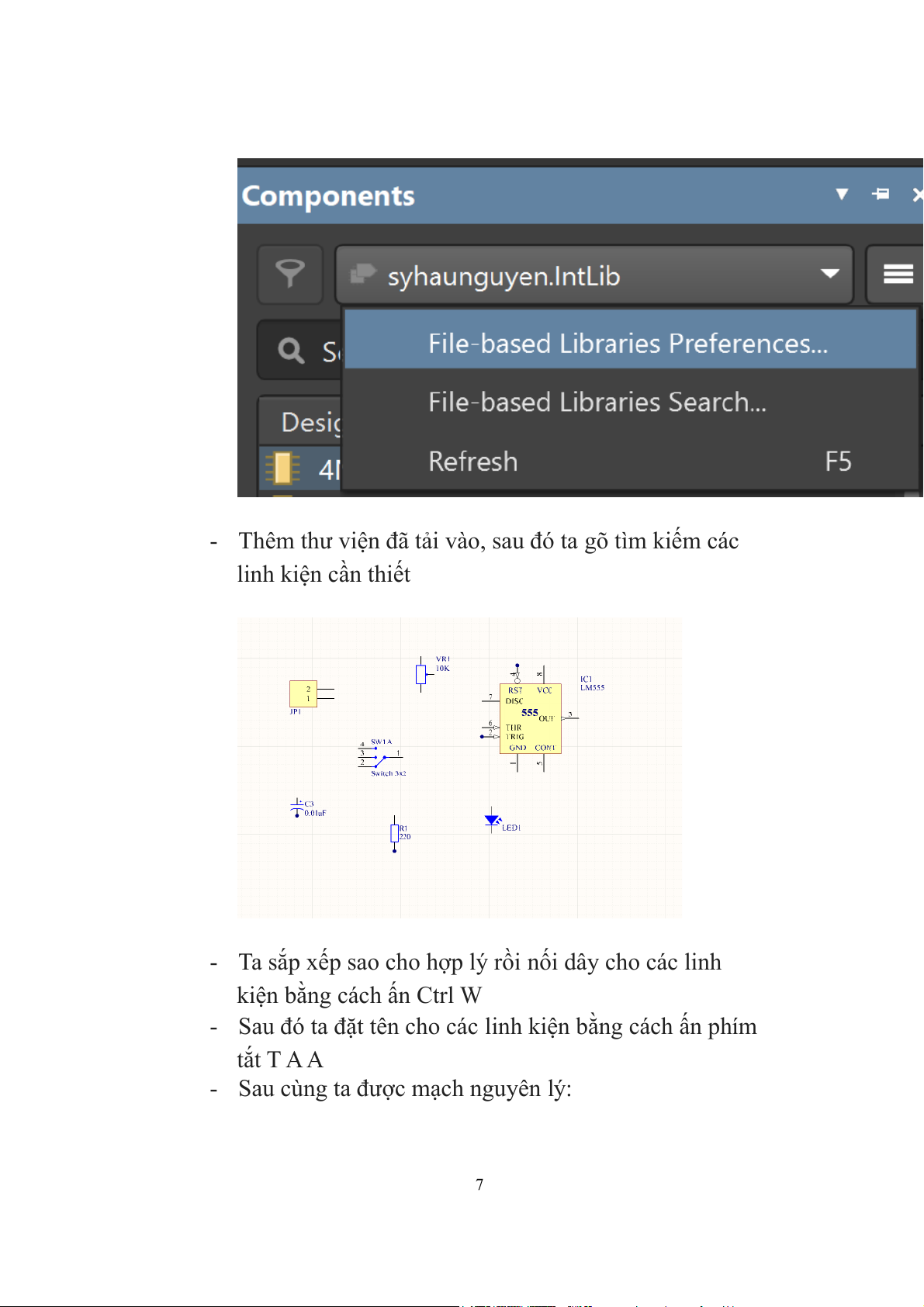

- Thêm thư viện đã tải vào, sau đó ta gõ tìm kiếm các linh kiện cần thiết
- Ta sắp xếp sao cho hợp lý rồi nối dây cho các linh
kiện bằng cách ấn Ctrl W
- Sau đó ta đặt tên cho các linh kiện bằng cách ấn phím tắt T A A
- Sau cùng ta được mạch nguyên lý: 7 IV. THIẾT KẾ MẠCH IN
- Sau khi vẽ mạch nguyên lý xong, ta tạo PCB bằng
cách chuột phải vào Project -> Add new Project -> PCB - Sau đó ta Save lại
- Từ mạch nguyên lý sang mạch in bằng cách chọn Design -> Update PCB
- Ta chọn Execute Changes -> Validate Changes và close là xong 8
- Ta đưa mạch vào môi trường làm việc của mạch in
và thực hiện sắp xếp linh kiện cho phù hợp.
- Sau đó thực hiện đi dây cho mạch in

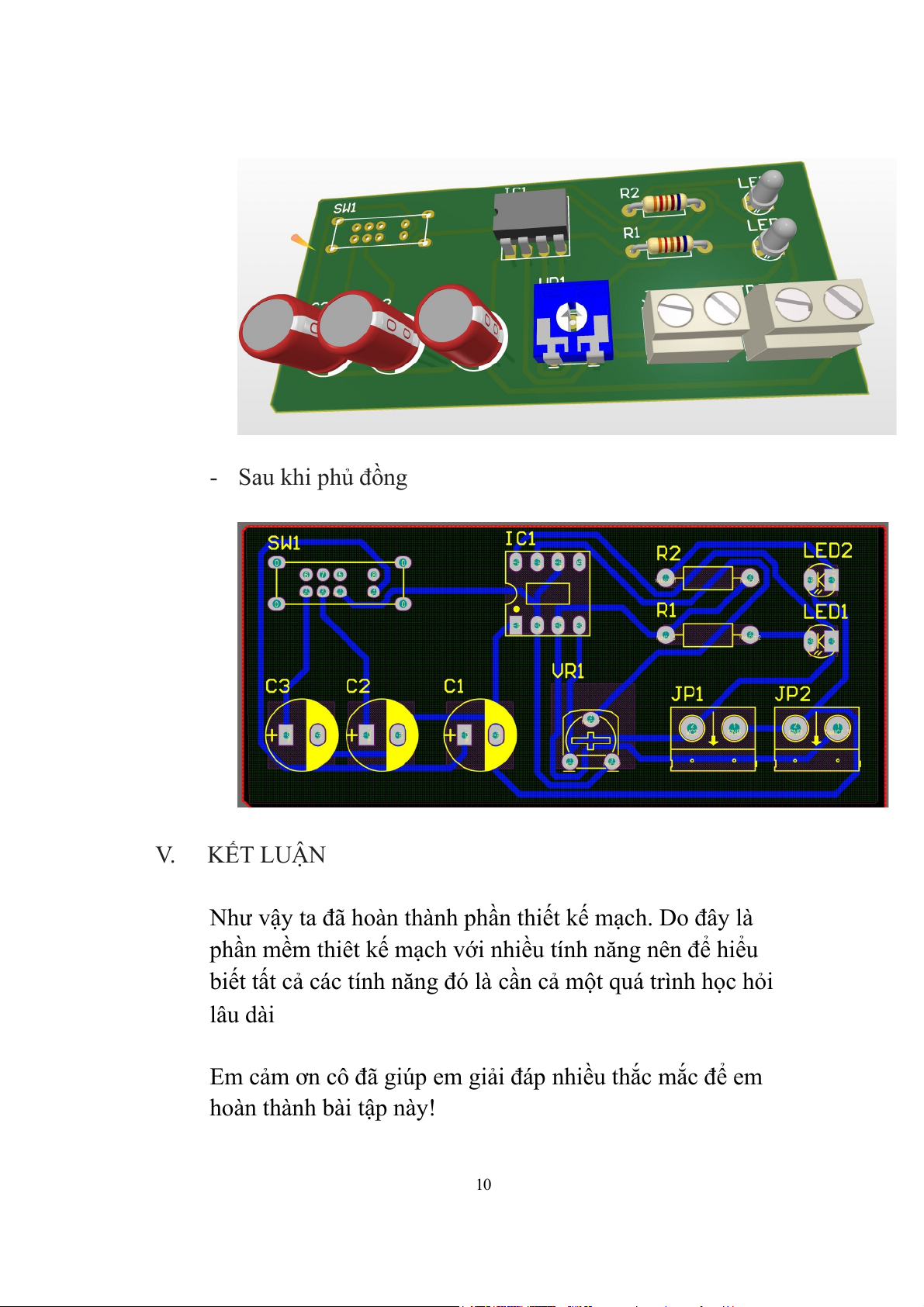

- Ta được kết quả như sau: - Mạch 3D 9 - Sau khi phủ đồng V. KẾT LUẬN
Như vậy ta đã hoàn thành phần thiết kế mạch. Do đây là
phần mềm thiêt kế mạch với nhiều tính năng nên để hiểu
biết tất cả các tính năng đó là cần cả một quá trình học hỏi lâu dài
Em cảm ơn cô đã giúp em giải đáp nhiều thắc mắc để em hoàn thành bài tập này! 10 11
