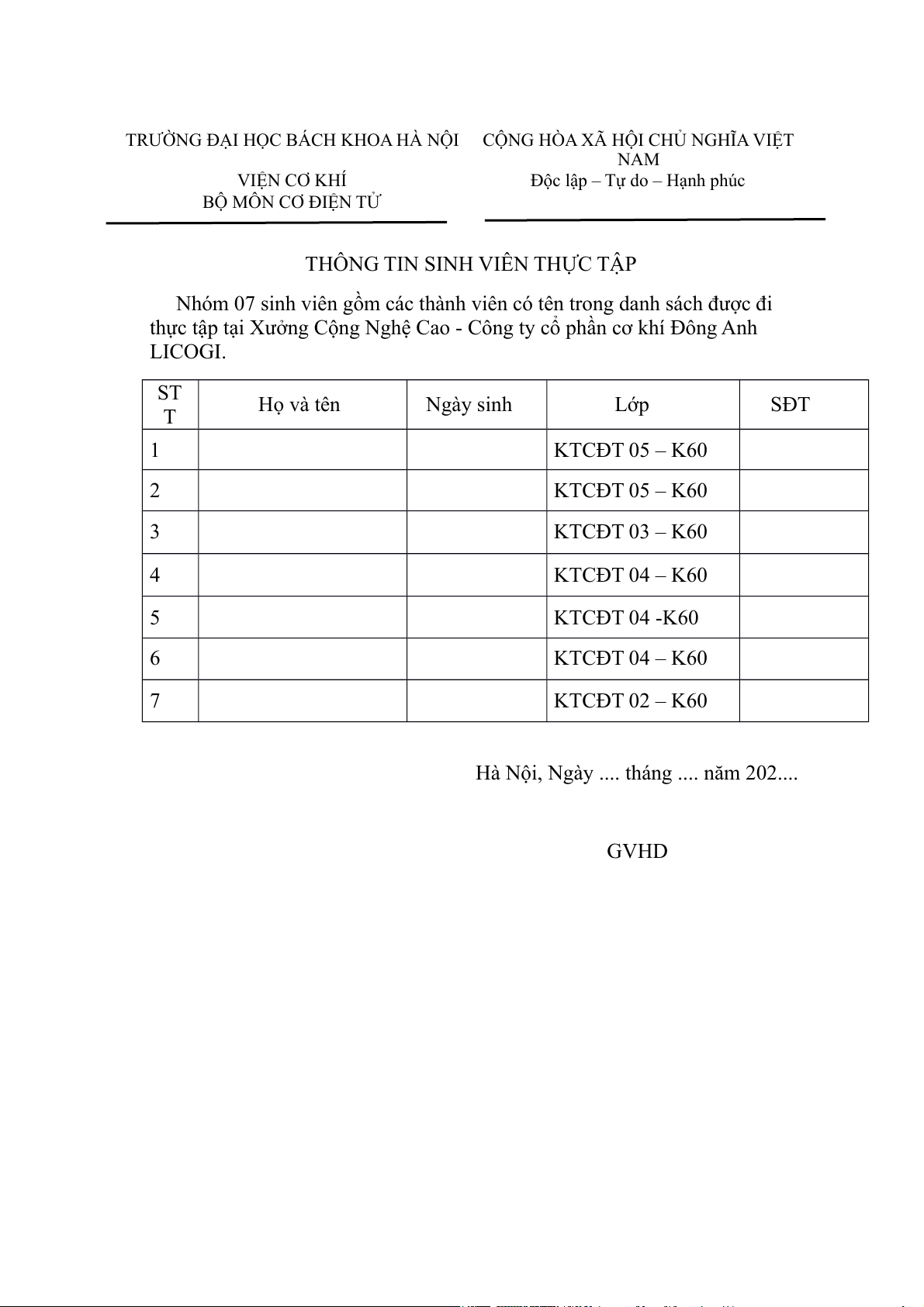

THÔNG TIN SINH VIÊN THỰC TẬP
Nhóm 07 sinh viên gồm các thành viên có tên trong danh sách được đi
thực tập tại Xưởng Cộng Nghệ Cao - Công ty cổ phần cơ khí Đông Anh LICOGI. ST Họ và tên Ngày sinh Lớp SĐT T 1 KTCĐT 05 – K60 2 KTCĐT 05 – K60 3 KTCĐT 03 – K60 4 KTCĐT 04 – K60 5 KTCĐT 04 -K60 6 KTCĐT 04 – K60 7 KTCĐT 02 – K60
Hà Nội, Ngày .... tháng .... năm 202.... GVHD
TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM VIỆN CƠ KHÍ
Độc lập – Tự do – Hạnh phúc BỘ MÔN CƠ ĐIỆN TỬ KẾ HOẠCH THỰC TẬP
(Từ ngày ../../202.. đến ngày ../../202..)
Họ và tên sinh viên thực tập : .......................
Lớp : Kỹ thuật cơ điện tử 05 - K60 Bộ môn : Cơ điện tử
Đơn vị thực tập: Xưởng Công Nghệ Cao - Công ty cổ phần cơ khí Đông Anh LICOGI.
Giáo viên hướng dẫn: ........................................ Thời gian Nội dung
- Tập trung tại xưởng, học nội quy, 15/07/2019
quy định về an toàn lao động.
- Tìm hiểu về tổ chức hoạt động tại 16/07/2019-18/07/2019
xưởng, cách vận hành các thiết bị có trong xưởng.
- Thực hành, làm việc tại xưởng 19/07/2019-10/08/2019
dưới sự giám sát bởi những người có kinh nghiệm.
Hà Nội, Ngày .... tháng .... năm 202... Quản đốc
ĐÁNH GIÁ CỦA ĐƠN VỊ THỰC TẬP
1. Thái độ tác phong thực tập nghề nghiệp:
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
2. Kiến thức chuyên môn nghề nghiệp:
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
....................................................................................................................................... 3. Đánh giá khác:
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
Xác nhận của đơn vị thực tập (Ký tên và đóng dấu)
ĐÁNH GIÁ CỦA GIÁO VIÊN HƯỚNG DẪN
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
Hà Nội, Ngày .... tháng .... năm 202... Giáo viên hướng dẫn Báo Cáo Thực Tập Bộ môn Cơ điê { n tử MỤC LỤ

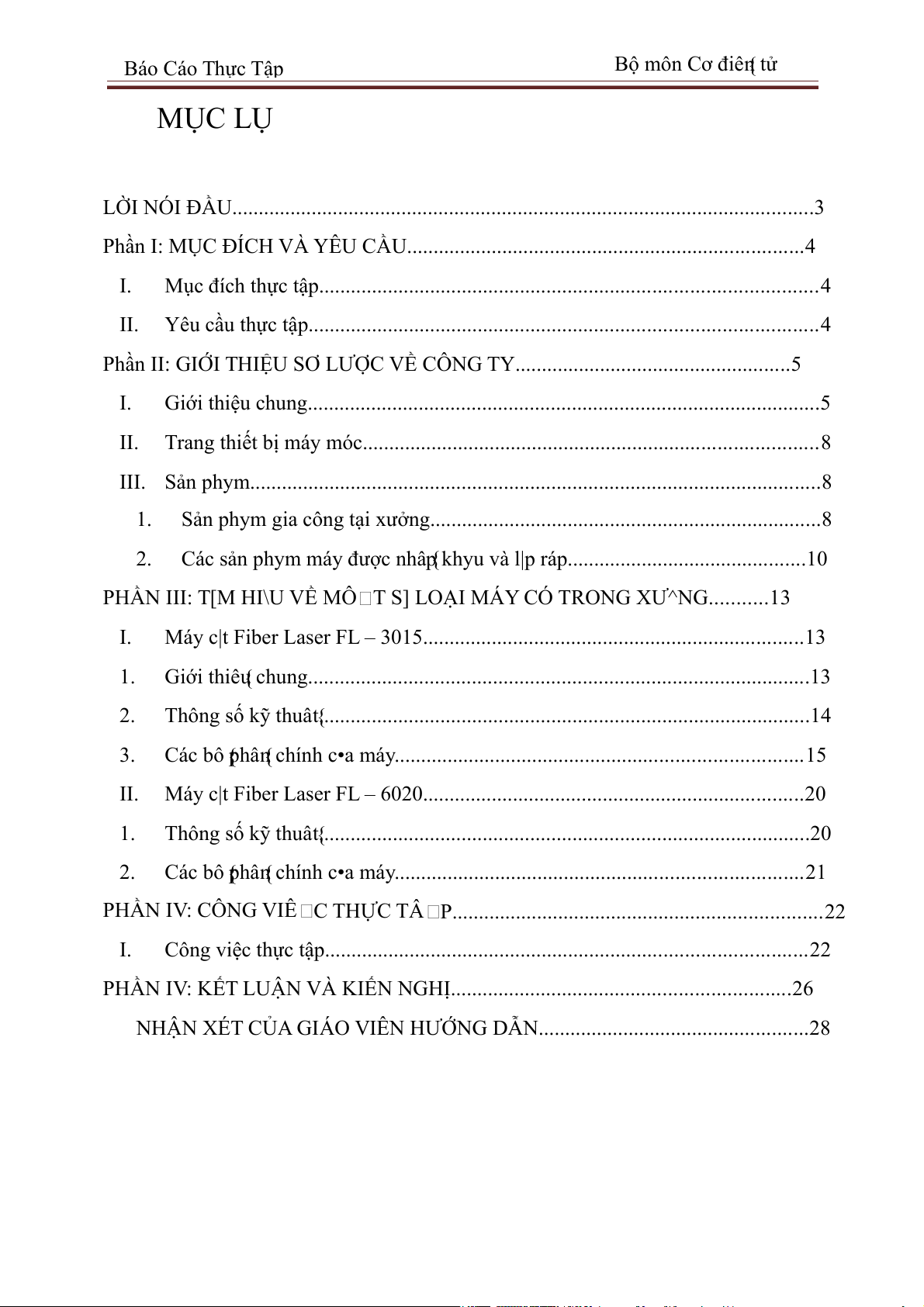

LỜI NÓI ĐẦU..............................................................................................................3
Phần I: MỤC ĐÍCH VÀ YÊU CẦU...........................................................................4 I.
Mục đích thực tập..............................................................................................4 II.
Yêu cầu thực tập................................................................................................4
Phần II: GIỚI THIỆU SƠ LƯỢC VỀ CÔNG TY....................................................5 I.
Giới thiệu chung.................................................................................................5 II.
Trang thiết bị máy móc......................................................................................8
III. Sản phym............................................................................................................8 1.
Sản phym gia công tại xưởng..........................................................................8 2.
Các sản phym máy được nhâ {
p khyu và l|p ráp.............................................10
PHẦN III: T[M HI\U VỀ MÔ T S] LOẠI MÁY CÓ TRONG XƯ^NG...........13 I.
Máy c|t Fiber Laser FL – 3015........................................................................13 1. Giới thiê {
u chung...............................................................................................13 2. Thông số kỹ thuâ {
t.............................................................................................14 3. Các bô { phâ {
n chính c•a máy.............................................................................15 II.
Máy c|t Fiber Laser FL – 6020........................................................................20 1. Thông số kỹ thuâ {
t.............................................................................................20 2. Các bô { phâ {
n chính c•a máy.............................................................................21
PHẦN IV: CÔNG VIÊ C THỰC TÂ P......................................................................22 I.
Công việc thực tập...........................................................................................22
PHẦN IV: KẾT LUẬN VÀ KIẾN NGHỊ................................................................26
NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN...................................................28 Báo Cáo Thực Tập Bộ môn Cơ điê { n tử LỜI NÓI ĐẦU
Sau thời gian học tập và tìm hiểu đầy đủ các kiến thức tại nhà trường, đây là lần đầu
tiên em được nhà trường sắp xếp cho đi thực tập thực tế bên ngoài. Đây là thời gian mà em
được thực tập thực tế ,trau dồi lại những kiến thức mà mình đã đuợc học, chuẩn bị những kĩ
năng cơ bản trước khi ra trường. Trong đợt thực tập này em đã được học tập rất nhiều
những công việc thực tế bên ngoài. So với quá trình học tập thì thực tế bên ngoài có khá
nhiều điều khác biệt, khi thực tập thì cũng có nhiều điều chưa làm tốt, xong em cũng đã có
được nhều kinh nghiệm quí báu về chuyên môn cũng như các kĩ năng khác. Trong quá trình thực tâ G
p, được sự phân công của anh Đă G
ng Văn Tuấn, Phó giám đốc
công ty cJ phần cơ khí 3IG, em đã trải qua quá trình học tâ Gp tại công ty cJ phần Laser38, là mô G
t công ty có liên kết với công ty cJ phần cơ khí 3IG. Báo cáo thực tập là kết quả của
quá trình thực tập tại công ty cJ phần Laser 38,. Qua đây, em xin gửi lời cảm ơn tới thầy BSi Đình Bá, thầy Đă G ng Thái Viê G
t đã tạo điều kiện cho em được thực tập bên ngoài để cọ
xát từ thực tế. Em cũng xin chân thành cảm ơn ban lãnh đạo công ty 3IG, công ty Laser38
đã tạo điều kiện thuận lợi cho em trong quá trình thực tập tại xưởng. Đặc biệt, em xin gửi
lời cảm ơn tJ máy của công ty đã nhiệt tình hướng dẫn chỉ bảo em trong thời gian thực tập tại công ty.
Trong quá trình thực tập và làm báo cáo do còn thiếu nhiều kinh nghiệm thực tế nên
em không thể tránh khỏi sai sót. Vì vậy, em rất mong nhận được sự góp ý của mọi người để
em có thể khắc phục được những nhược điểm và ngày càng hoàn thiện hơn. Một lần nữa,
em xin chân thành cám ơn thầy thầy BSi Đình Bá, thầy Đă G ng Thái Viê G t và anh trong tJ máy
của công ty đã giúp đỡ em trong thời gian qua. Chúc thầy và các anh luôn luôn mạnh khoẻ
và thành đạt, chúc công ty luôn luôn phát triển, thành công rực rỡ trong tương lai. Em xin chân thành cám ơn Báo Cáo Thực Tập Bộ môn Cơ điê { n tử
Phần I: MỤC ĐÍCH VÀ YÊU CẦU I. Mục đích thực tập
- Thực hiện phương châm giáo dục, kết hợp lý luận với thực tiễn, học đi đôi với hành,
vận dụng kiến thức đã học ở trường vào thực tế, từ đó giúp sinh viên có dịp c•ng cố, đào
sâu và mở rộng tích lũy kinh nghiệm nghề nghiệp thực tế.
- Rèn luyện tác phong, ý thức chấp hành nội qui, kỷ luật, ý thức trách nhiệm công
việc, lòng yêu nghề, tính tự giác, kỷ luật đạo đức nghề nghiệp và an toàn công nghiệp.
- Biết cách sử dụng các máy móc, thiết bị (đồ gá, thiết bị đo lường v.v) trong sản xuất cơ khí.
- Rèn luyện các kỹ năng nghề nghiệp cơ bản.
- Bước đầu làm quen với sản xuất thực tế cũng như các vấn đề cần quan tâm trong sản xuất thực tế. II. Yêu cầu thực tập 1. Đối với sinh viên
- Sinh viên phải hiểu được mục đích và nội dung c•a đợt thực tập kỹ thuật.
- Chấp hành nghiêm chỉnh sự phân công c•a bộ môn và giáo viên hướng dẫn.
- Sinh viên phải n|m vững toàn bộ các kiến thức đã học ở trường.
- Tuyệt đối tuân theo sự hướng dẫn, nội quy tại nơi sinh viên đến thực tập.
- Phải bảo đảm an toàn lao động và vệ sinh công nghiệp. 2. Phạm vi thực tập
Thăm quan kiến tập đồng thời trực tiếp tham gia quá trình thiết kế, chế tạo các sản
phym dưới sự giám sát và chỉ bảo c•a đơn vị thực tập, qua đó tìm hiểu:
- Các máy móc c•a công ty
- Các sản phym và quy trình sản xuất sản phym c•a công ty Báo Cáo Thực Tập Bộ môn Cơ điê { n tử -

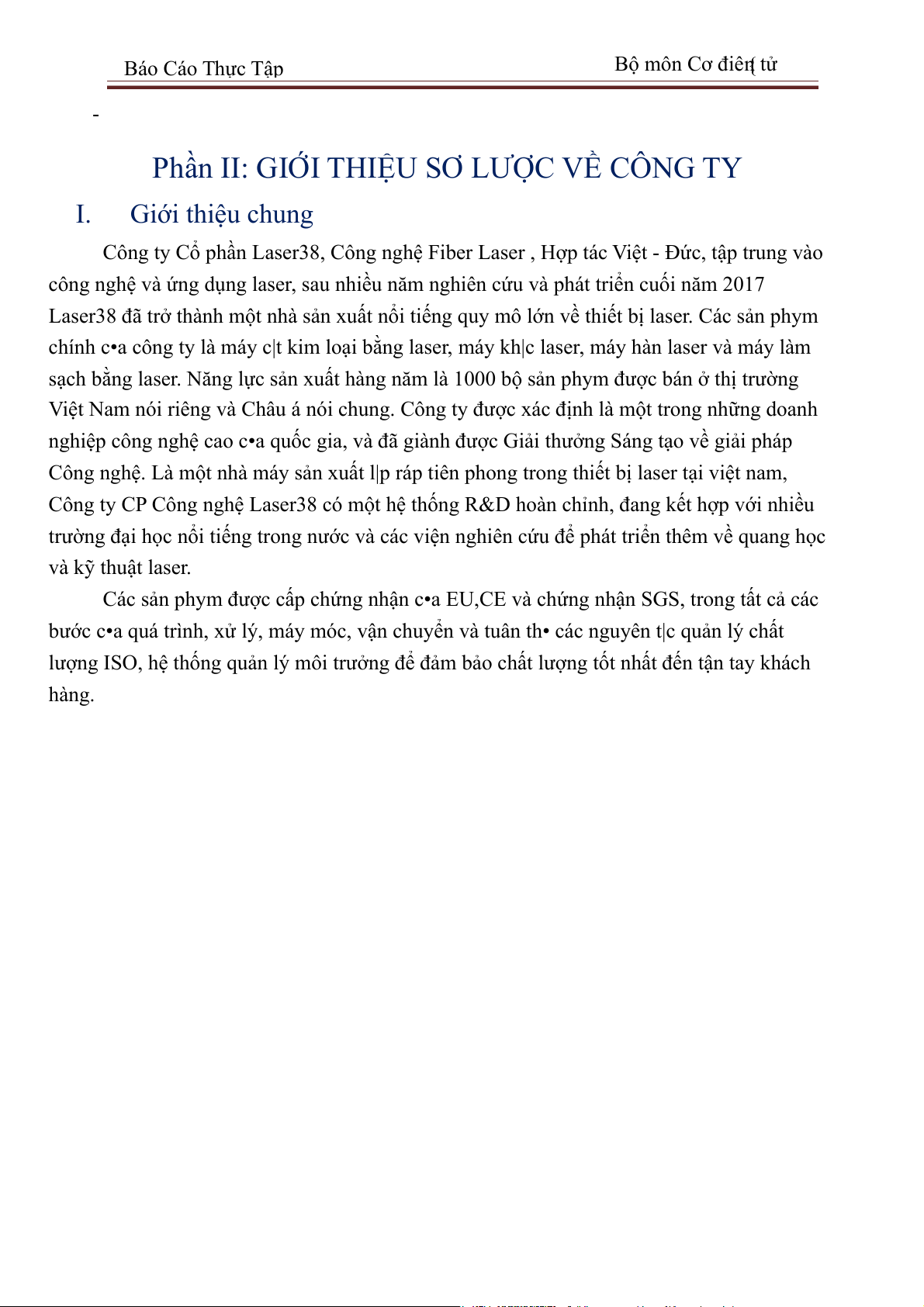

Phần II: GIỚI THIỆU SƠ LƯỢC VỀ CÔNG TY I. Giới thiệu chung
Công ty Cổ phần Laser38, Công nghệ Fiber Laser , Hợp tác Việt - Đức, tập trung vào
công nghệ và ứng dụng laser, sau nhiều năm nghiên cứu và phát triển cuối năm 2017
Laser38 đã trở thành một nhà sản xuất nổi tiếng quy mô lớn về thiết bị laser. Các sản phym
chính c•a công ty là máy c|t kim loại bằng laser, máy kh|c laser, máy hàn laser và máy làm
sạch bằng laser. Năng lực sản xuất hàng năm là 1000 bộ sản phym được bán ở thị trường
Việt Nam nói riêng và Châu á nói chung. Công ty được xác định là một trong những doanh
nghiệp công nghệ cao c•a quốc gia, và đã giành được Giải thưởng Sáng tạo về giải pháp
Công nghệ. Là một nhà máy sản xuất l|p ráp tiên phong trong thiết bị laser tại việt nam,
Công ty CP Công nghệ Laser38 có một hệ thống R&D hoàn chỉnh, đang kết hợp với nhiều
trường đại học nổi tiếng trong nước và các viện nghiên cứu để phát triển thêm về quang học và kỹ thuật laser.
Các sản phym được cấp chứng nhận c•a EU,CE và chứng nhận SGS, trong tất cả các
bước c•a quá trình, xử lý, máy móc, vận chuyển và tuân th• các nguyên t|c quản lý chất
lượng ISO, hệ thống quản lý môi trưởng để đảm bảo chất lượng tốt nhất đến tận tay khách hàng. Báo Cáo Thực Tập Bộ môn Cơ điê { n tử
Với tầm nhìn toàn cầu, Laser38 tiếp tục tập trung khoa học vào công nghệ laser để
chia sẻ sự thành công trong tương lai. * Hợp tác Việt - Ý
Năm 2017, Laser38 b|t đầu hợp tác với các nhà sản xuất thiết bị c|t laser hàng đầu
thế giới, công ty Italy Promotec và công bố hợp tác chiến lược, b|t tay R&D và ứng dụng
bán hàng trong lĩnh vực chế biến kim loại tấm, sản xuất ô tô, hàng không vũ trụ, máy công
cụ chính xác, thang máy, và các ngành công nghiệp khác, thiết bị hàn, giải pháp thông minh
và tự động hóa, để thúc đyy giải pháp công nghiệp laser 4.0 trong sự phát triển c•a thế giới. Báo Cáo Thực Tập Bộ môn Cơ điê { n tử
Laser38 cùng với RAYCUS và Promotec thông qua đội ngũ kỹ sư phát triển chung
c•a cả ba bên để hợp tác và tập trung các lĩnh vực bao gồm: *
Nâng cao hơn nữa hiệu quả c•a các thiết bị laser về độ an toàn, ổn định, và mức độ chính xác. *
Cung cấp một loạt các giải pháp laser hoàn chỉnh để tạo ra giá trị gia tăng cho người sử dụng. *
Sản xuất tự động và ngành công nghiệp chế biến chính xác đi tiên phong trong công nghệ laser. *
Hỗ trợ người sử dụng nhanh chóng và tiện lợi Báo Cáo Thực Tập Bộ môn Cơ điê { n tử
Thông qua hợp tác với Italy Promotec, Laser38 có thể thúc đyy sự đổi mới sản phym,
sẽ nhanh chóng thăng tiến lên mức cao hơn, hiệu suất c•a thiết bị laser, tích hợp công nghệ
ứng dụng laser và tự động hóa cao , cung cấp các giải pháp ứng dụng laser hiệu quả hơn,
thông minh hơn, và để tăng tốc độ thiết bị công nghiệp laser cao cấp c•a Việt Nam để góp
phần vào sự tăng trưởng c•a thị trường.
III. Trang thiết bị máy móc Tên thiết bị Đơn vị Số TT Thông số kỹ thuật máy móc lượng Khu vực làm viê Máy c|t Fiber { c: 6000x2000 (mm) Tốc đô { lớn nhất : 100m/ph Máy 1 Laser FL-6020 Gia tốc lớn nhất: 1,2G Khu vực làm viê Máy c|t Fiber { c: 3000x1500 (mm) Tốc đô Máy 1 Laser FL 3015 { lớn nhất : 100m/ph Gia tốc lớn nhất: 1,2G IV. Smn phnm
Sản phẩm của xưởng bao gồm cả sản phẩm gia công cơ khí cSng như máy móc được nhâ G p khẩu về.
1. Smn phnm gia công tại xưpng Báo Cáo Thực Tập Bộ môn Cơ điê { n tử

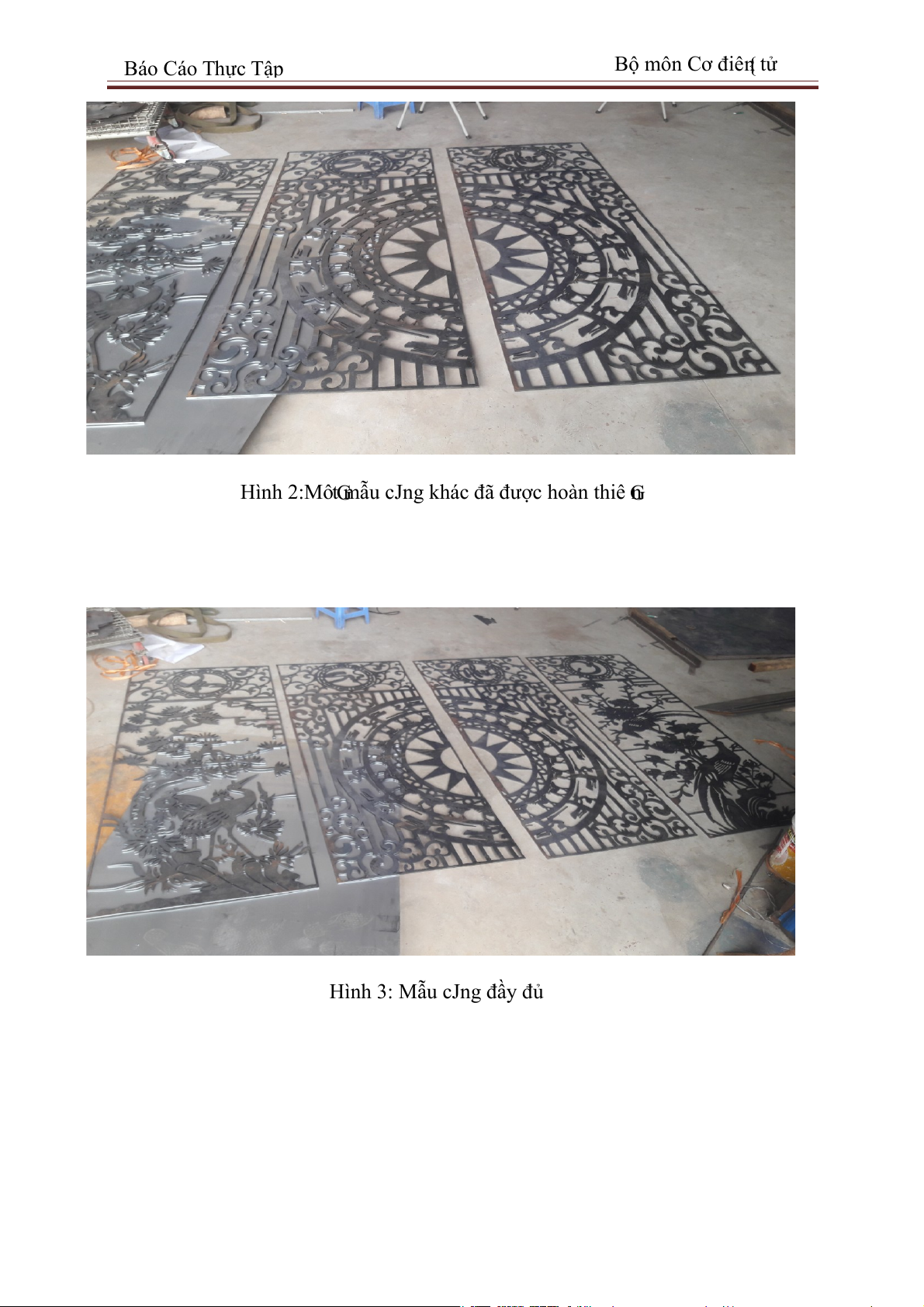

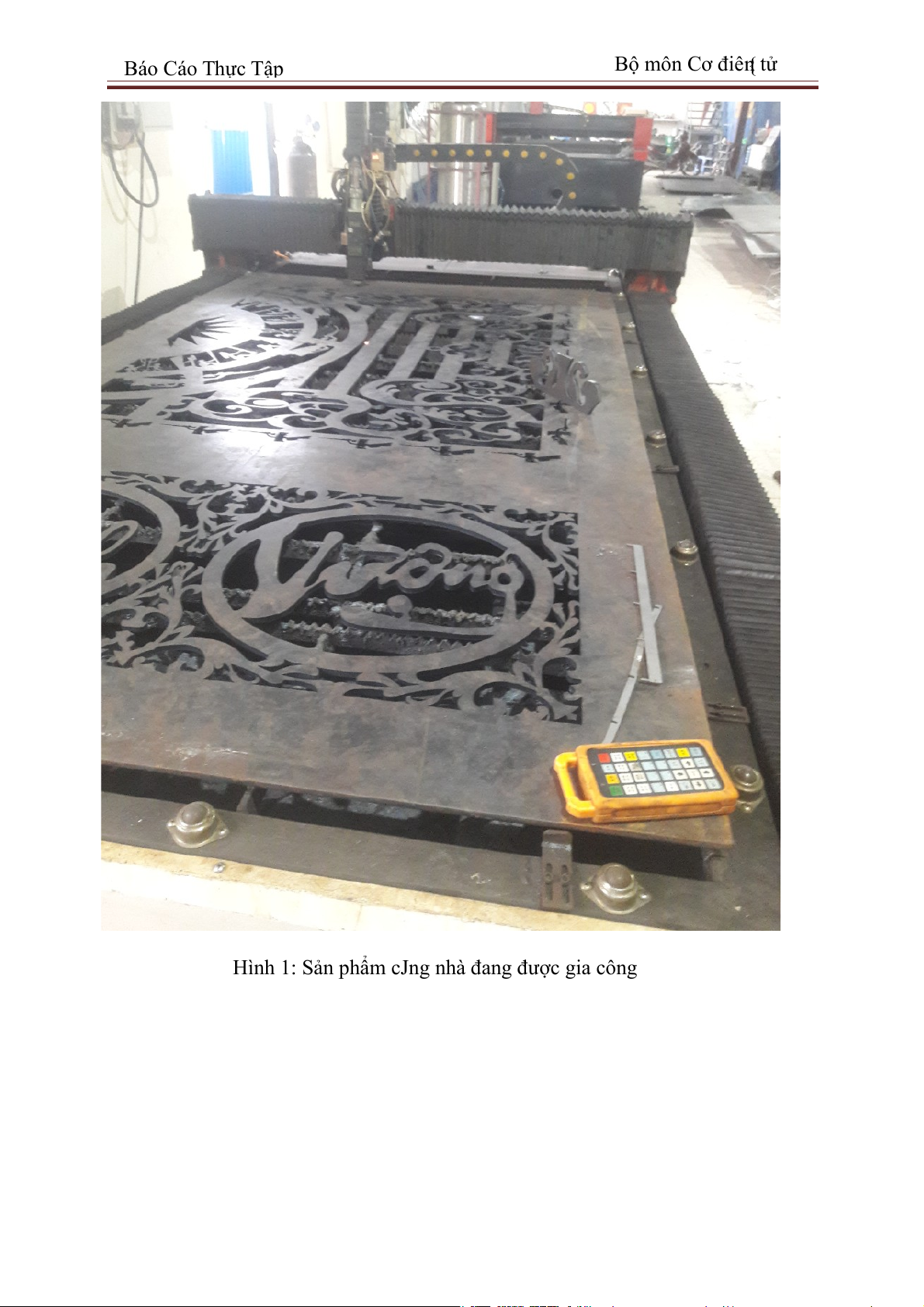

Hình 1: Sản phẩm cJng nhà đang được gia công Báo Cáo Thực Tập Bộ môn Cơ điê { n tử Hình 2:Mô G
t mẫu cJng khác đã được hoàn thiê G n
Hình 3: Mẫu cJng đầy đủ Báo Cáo Thực Tập Bộ môn Cơ điê { n tử
2. Các smn phnm máy được nhâ p khnu và lrp ráp

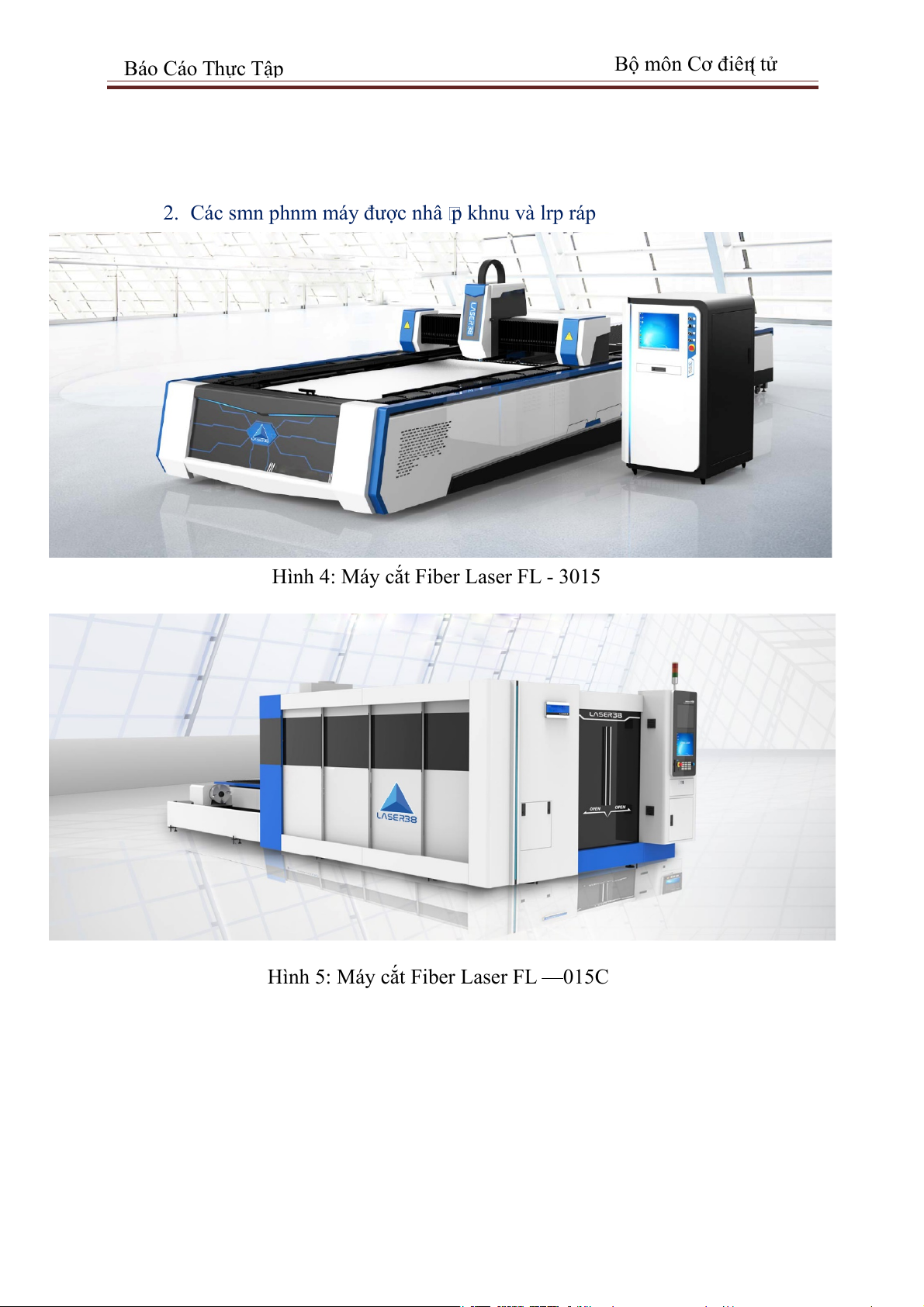

Hình 4: Máy cắt Fiber Laser FL - 3015
Hình 5: Máy cắt Fiber Laser FL —015C Báo Cáo Thực Tập Bộ môn Cơ điê { n tử

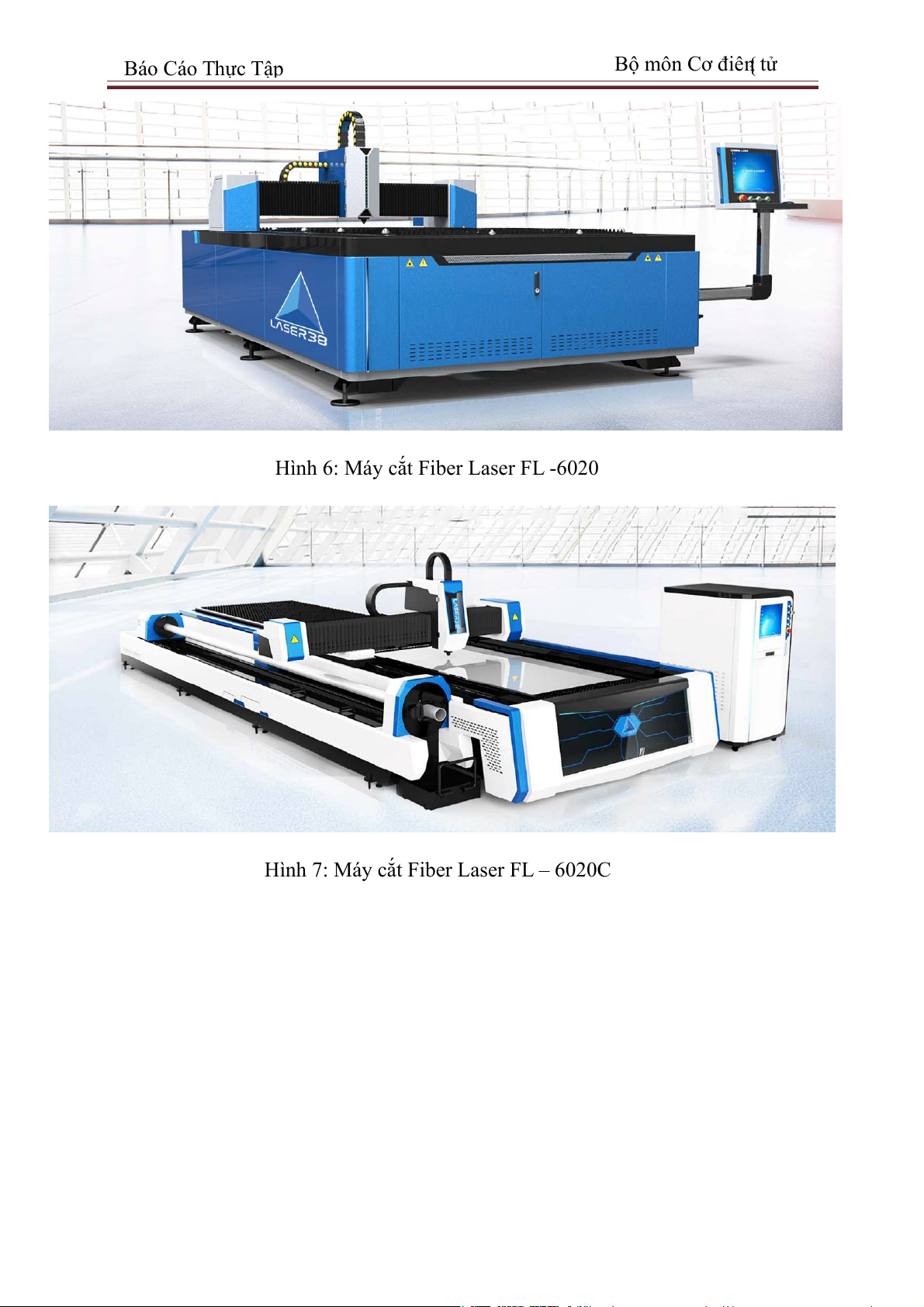

Hình 6: Máy cắt Fiber Laser FL -6020
Hình 7: Máy cắt Fiber Laser FL – 6020C Báo Cáo Thực Tập Bộ môn Cơ điê { n tử
PHẦN III: T[M HI\U VỀ MÔ T S] LOẠI MÁY CÓ TRONG XƯ^NG I.
Máy crt Fiber Laser FL – 3015 1. Giới thiê u chung

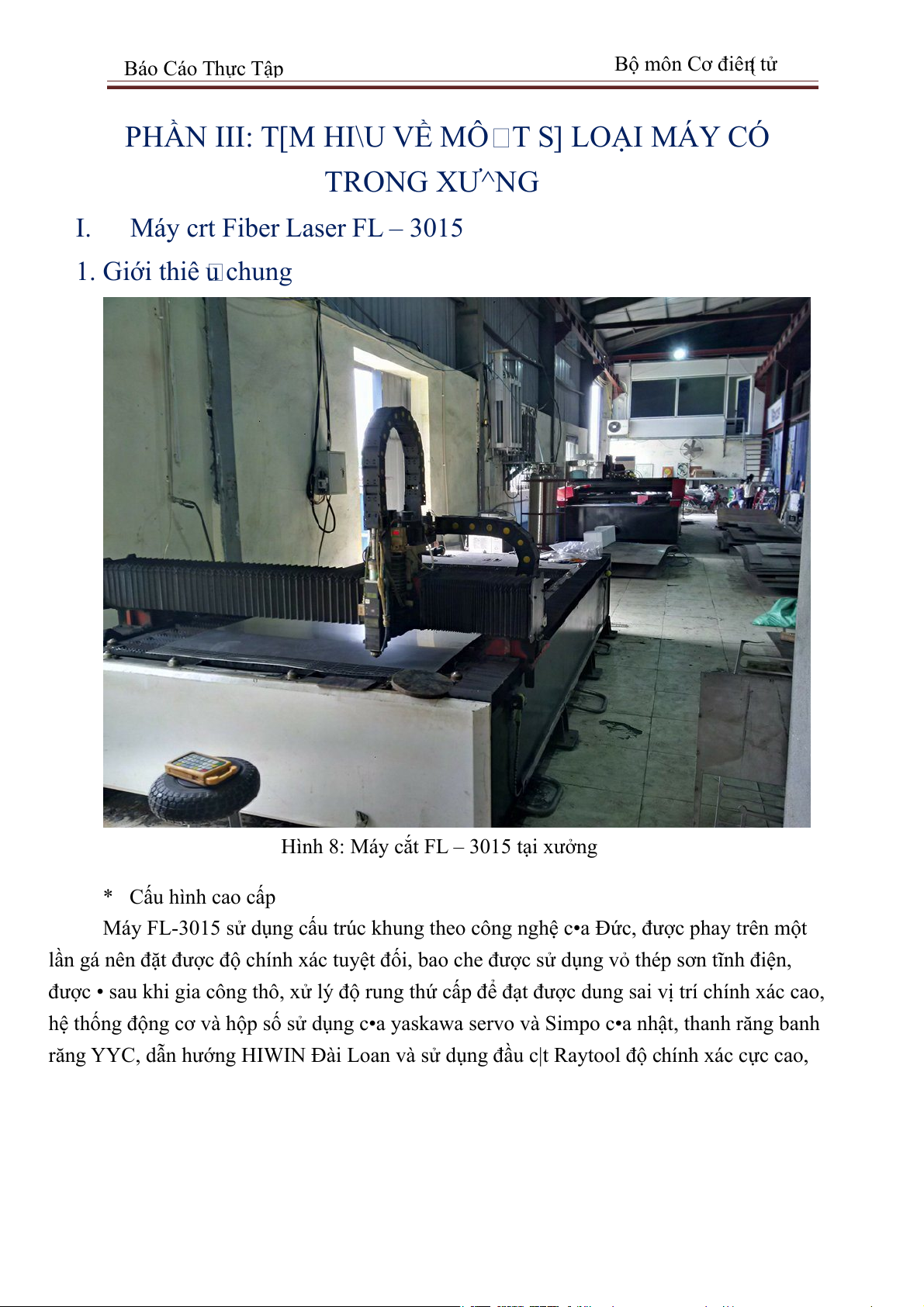

Hình 8: Máy cắt FL – 3015 tại xưởng * Cấu hình cao cấp
Máy FL-3015 sử dụng cấu trúc khung theo công nghệ c•a Đức, được phay trên một
lần gá nên đặt được độ chính xác tuyệt đối, bao che được sử dụng vỏ thép sơn tĩnh điện,
được • sau khi gia công thô, xử lý độ rung thứ cấp để đạt được dung sai vị trí chính xác cao,
hệ thống động cơ và hộp số sử dụng c•a yaskawa servo và Simpo c•a nhật, thanh răng banh
răng YYC, dẫn hướng HIWIN Đài Loan và sử dụng đầu c|t Raytool độ chính xác cực cao, Báo Cáo Thực Tập Bộ môn Cơ điê { n tử
đảm bảo hoạt động chính xác tuyệt đối. bên cạnh đó hệ thống điều khiển được tích hợp phần
mềm Cypcut, giao diện cực kỳ tiện lợi và dễ sử dụng chuyên sử dụng cho các máy c|t fiber laser. * Công nghệ cao
So với máy c|t laser CO2, máy c|t Fiber laser có nhiều ưu điểm tốt hơn:
máy c|t Fiber laser hiệu quả tới hơn 200% so với cách tạo tia Laser bằng CO2 truyền
thống, đồng thời cách truyền ánh sáng cũng đơn giản hơn mà không cần sử dụng tới các loại
kính quang học đ|t đỏ. Khác với các loại máy Laser CO2 truyền thống, các thấu kính hội tụ
được g|n vào các đầu c|t nên không cần phải thay thế các thấu kính này nhiều lần.
Cho nên các lợi thế c•a c|t Fiber laser So với máy c|t laser CO2 là giảm yêu cầu bảo
dưỡng và chi phí hoạt động, tốc độ c|t nhanh hơn. * Hiệu suất ổn định
FL-3015 vận hành đầy đ• bởi lợi thế Fiber Laser được tạo ra bởi một nhóm các diode.
Tia sáng được truyền và khuếch đại qua một sợi cáp quang như loại cáp quang được dùng
để truyền dữ liệu. Tia sáng được khuếch đại khi ra khỏi sợi cáp quang sẽ được kéo được hội
tụ lại bởi một thấu kính lên bề mặt c•a vật liệu. Ứng dụng công nghệ này cho quá trình gia
công kim loại tấm cũng như kim loại dạng ống đem lại lợi ích và tính ứng dụng cao. 2. Thông số kỹ thuâ t

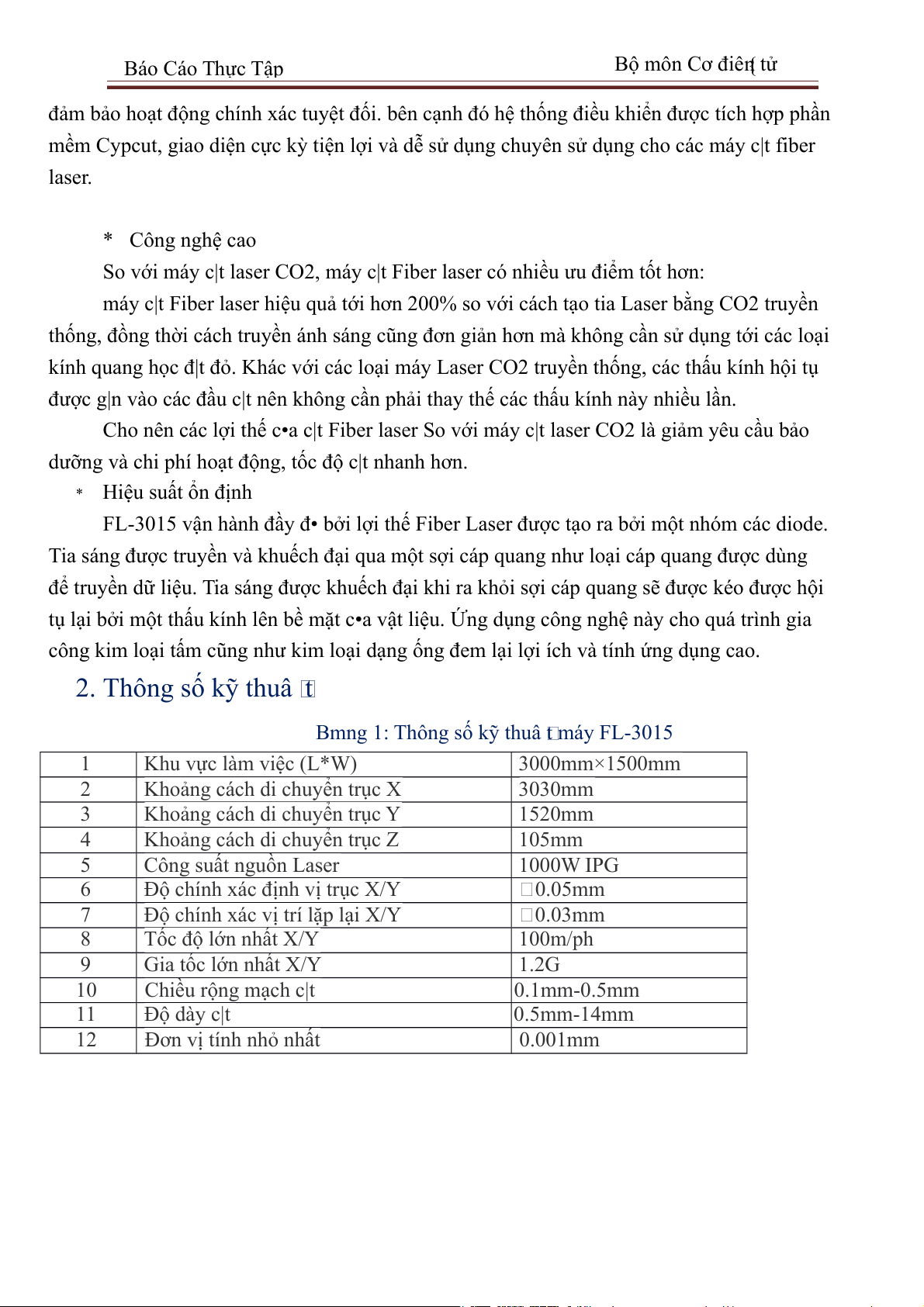

Bmng 1: Thông số kỹ thuâ t máy FL-3015 1 Khu vực làm việc (L*W) 3000mm×1500mm 2
Khoảng cách di chuyển trục X 3030mm 3
Khoảng cách di chuyển trục Y 1520mm 4
Khoảng cách di chuyển trục Z 105mm 5 Công suất nguồn Laser 1000W IPG 6
Độ chính xác định vị trục X/Y 0.05mm 7
Độ chính xác vị trí lặp lại X/Y 0.03mm 8 Tốc độ lớn nhất X/Y 100m/ph 9 Gia tốc lớn nhất X/Y 1.2G 10 Chiều rộng mạch c|t 0.1mm-0.5mm 11 Độ dày c|t 0.5mm-14mm 12 Đơn vị tính nhỏ nhất 0.001mm Báo Cáo Thực Tập Bộ môn Cơ điê { n tử 13 Kích thước l|p đặt 4900mm×2300mm 14
Không gian làm việc tối thiểu 5000*3300*2000mm 15 Bộ điều khiển CNC Cypcut 16 Màn hình 17″LCD 17 Hệ thống truyền động Thanh răng, bánh răng, dẫn hướng bi 18
Trọng lượng bàn đỡ phôi lớn nhất 1000Kg 19 Trọng lượng khung máy 4.8T 20 Tổng công suất điện ≤12KW 21 Giai đoạn 3 22 Điện áp định mức 380V 23 Tần số 50Hz 24
Tiêu chuyn mức bảo vệ nguồn IP54
3. Các bô phâ n chính của máy
Bmng 2: Các bô phâ n chính của máy STT Tên Xuất xứ Thương hiê u 1 Nguồn Fiber Laser Đức IPG 2 Đầu c|t Laser Thụy Sỹ Raytools 3 Bô { điều khiển Trung Quốc CypCut 4 Bánh rang và thanh rang Đài Loan YYC 5 Hô { p số Nhâ { t Shimpo 6 Đô { ng cơ Servo Nhâ { t Yaskawa 7 Dẫn hướng Đài Loan HIWIN 8 Máy làm lạnh nước Trung Quốc Tongfei 9 Quạt hút bụi Trung Quốc Nanhai Fengchen
Hệ thống điều khiển CNC
Phần mềm Cypcut là một hệ thống điều khiển chyên dụng cho máy c|t bằng laser.
Một phần mềm tích hợp đầy đ• các tính năng từ thiết kế đến thành phym. Với các bộ thông
số quy trình c|t laser hoàn hảo, khả năng chỉnh sửa và s|p xếp đường c|t linh hoạt. Độ
chính xác cao, tốc độ cao, tính ổn định cao và hoạt động dễ dàng. Giao diện thiết kế máy
chính thân thiện với người dùng, hoạt động dễ dàng. Báo Cáo Thực Tập Bộ môn Cơ điê { n tử Hình 9: Giao diê G

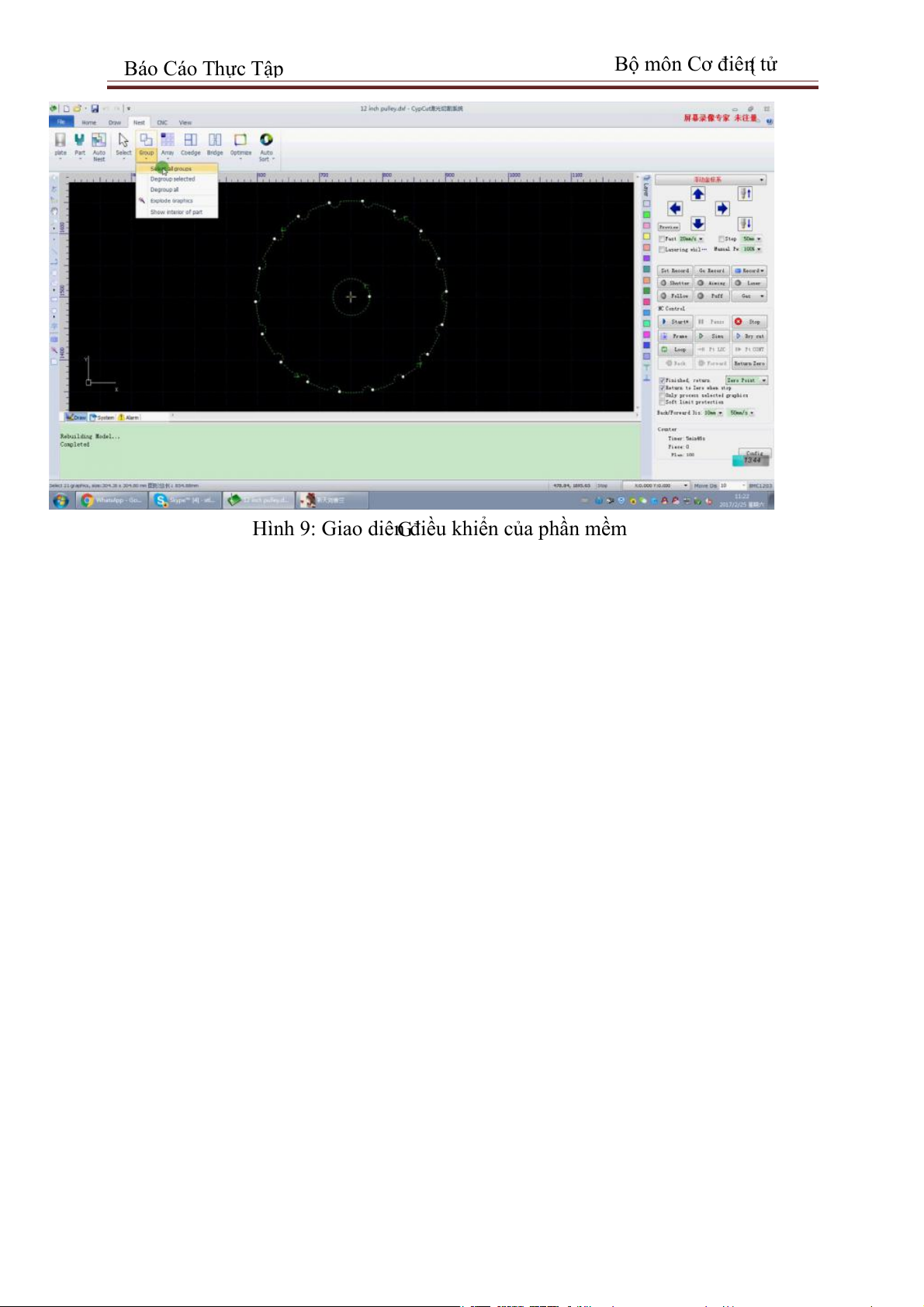

n điều khiển của phần mềm
