TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
VIỆN ĐIỆN TỬ - VIỄN THÔNG BÁO CÁO THỰC TẬP
THIẾT KẾ MẠCH ĐIỆN TỬ BẰNG PHẦN MỀM ORCAD
Sinh viên thực hiện: Lê Trung Kiên MSSV: 20172636 Lớp: ĐTVT.09-K62 Hà Nội 11/2018 Mục lục
I. Giới thiệu mạch.....................................3
II. Thiết kế mạch nguyên lý bằng
Capture CIS............................................3
1. Khởi động phần mềm Capture CIS..........3
2. Vẽ sơ đồ nguyên lý.................................3
3. Kiểm tra lỗi mạch nguyên lý và thiết lập
để tạo mạch in...........................................8
III. Thiết kế mạch bằng Layout Plus....10
1. Mở phần mềm Layout Plus...................10
2. Sắp xếp và chạy tự động vẽ mạch in....11
3. Chỉnh sửa và hoàn thiện mạch in.........16
IV.Kết luận..............................................18 2 I. Giới thiệu mạch
Mạch điều chỉnh tốc độ động cơ AC là mạch điện tử có chức năng thay đổi tốc độ
động cơ điện xoay chiều bằng cách bằng cách thay đổi diện áp vào đông cơ hoặc
thay đổi tần số nguồn điện đưa vào động cơ. Đây là loại mạch được ứng dụng phổ
biến trong công nghiệp và đời sống.., bao gồm những linh kiện đơn giản giúp sinh
viên có thể thực hành từng bước từ mạch nguyên lý, mạch in, và xa hơn có thể chế
tạo mạch thực. Vì là lần đầu tiên sử dụng Orcad nên em quyết định chọn mạch này
để thực hành với những tiêu chí trên. II.
Thiết kế mạch nguyên lý bằng Cap ture CIS
1. Khởi động phần mềm Capture CIS
Vào C:\Program Files\Orcad\Capture nháy và nháy đúp
vào biểu tượng Capture.exe để khởi động phần mềm.
2. Vẽ sơ đồ nguyên lý

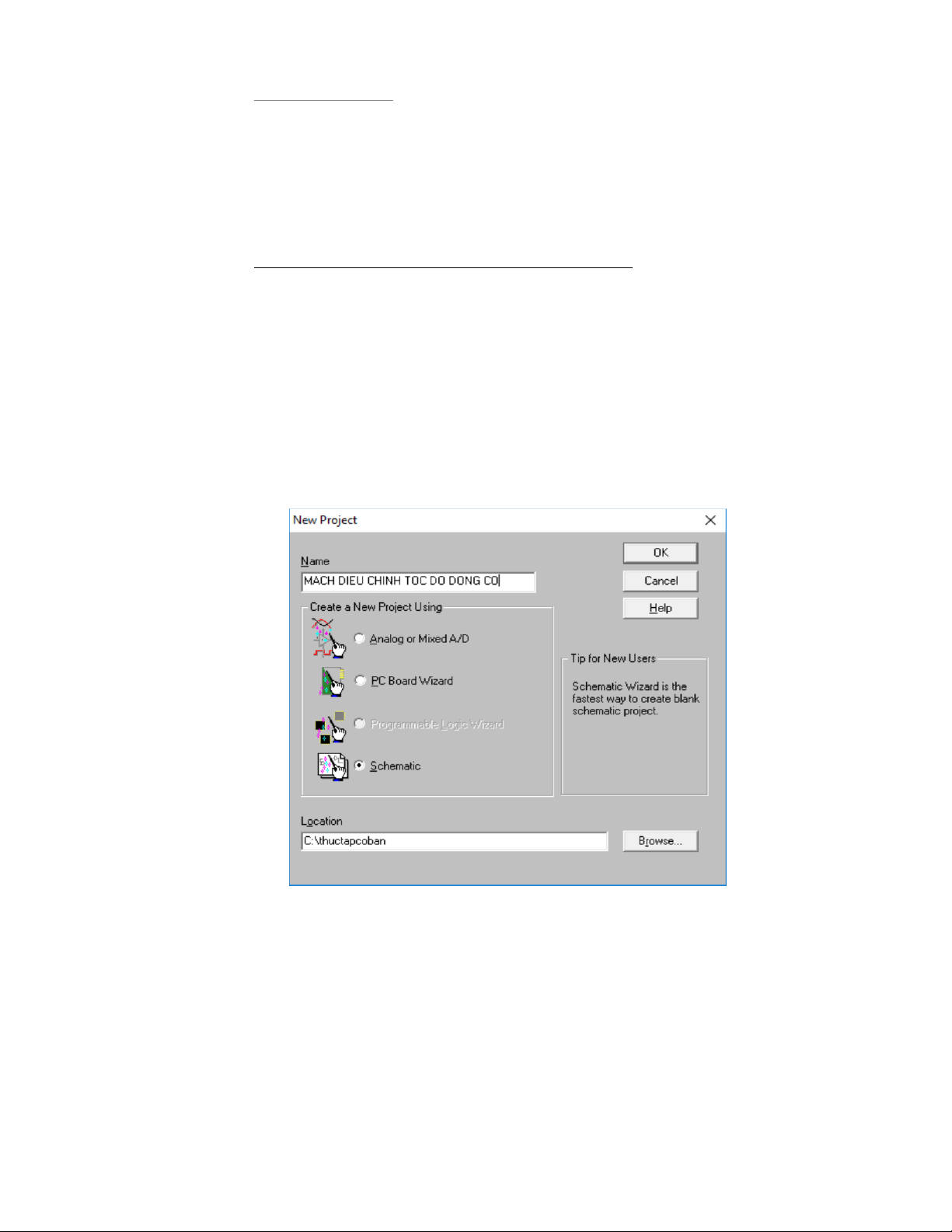

Trên cửa sổ Orcad Capture CIS xuất hiện, ta cọn File > New > Project.
Hộp thoại New Project hiện lên, ta đánh tên sơ đồ nguyên
lý vào khung Name, chọn mục Schematic ở phần Create a
New Project Using, sau đó ấn nút Browse… để chọn nơi lưu
trữ file, tiếp đó ấn OK. IOIO 3

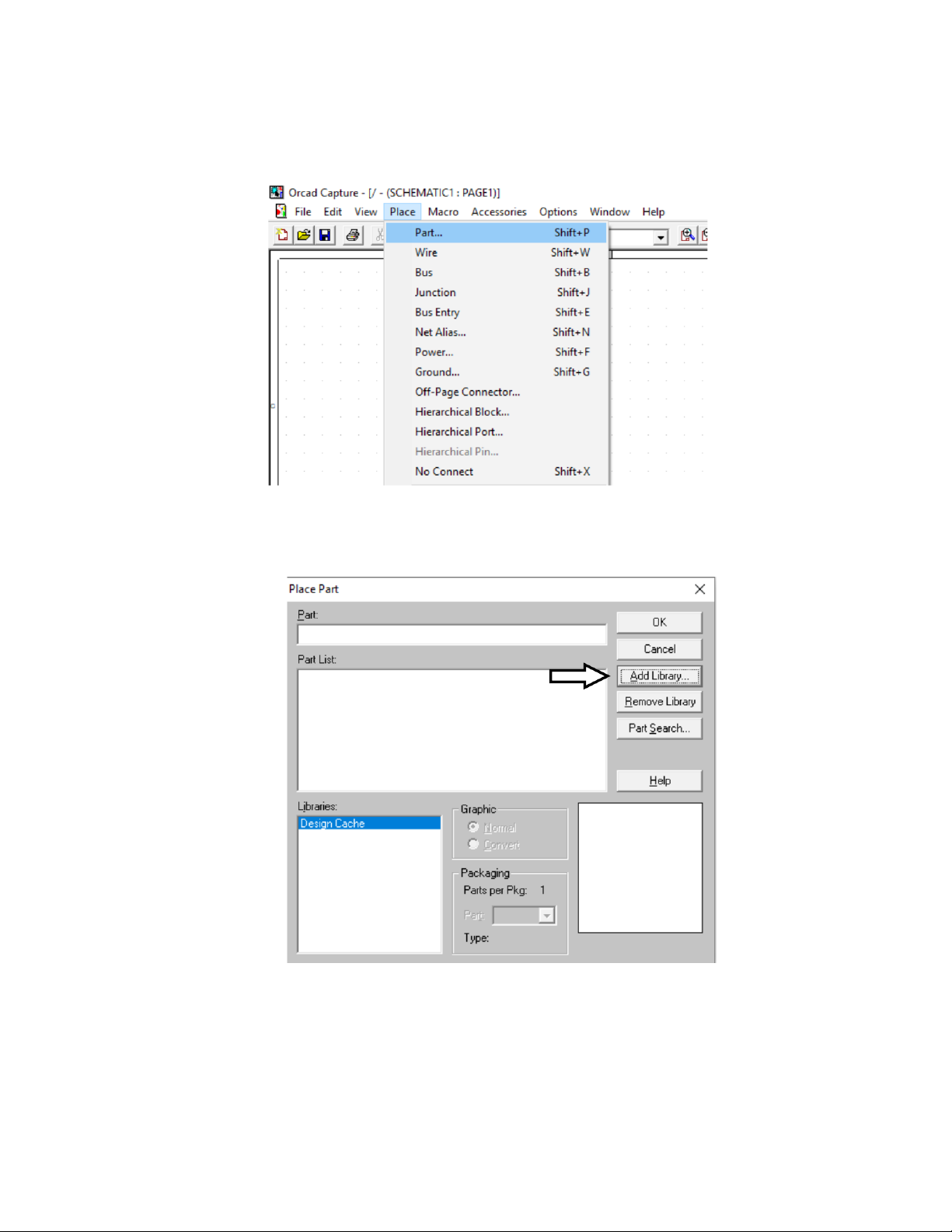

Để lấy link kiện, chọn Place > Part… hoặc tổ hợp phim Shift+P.
Để chọn thư viện, vào Add Library. 4

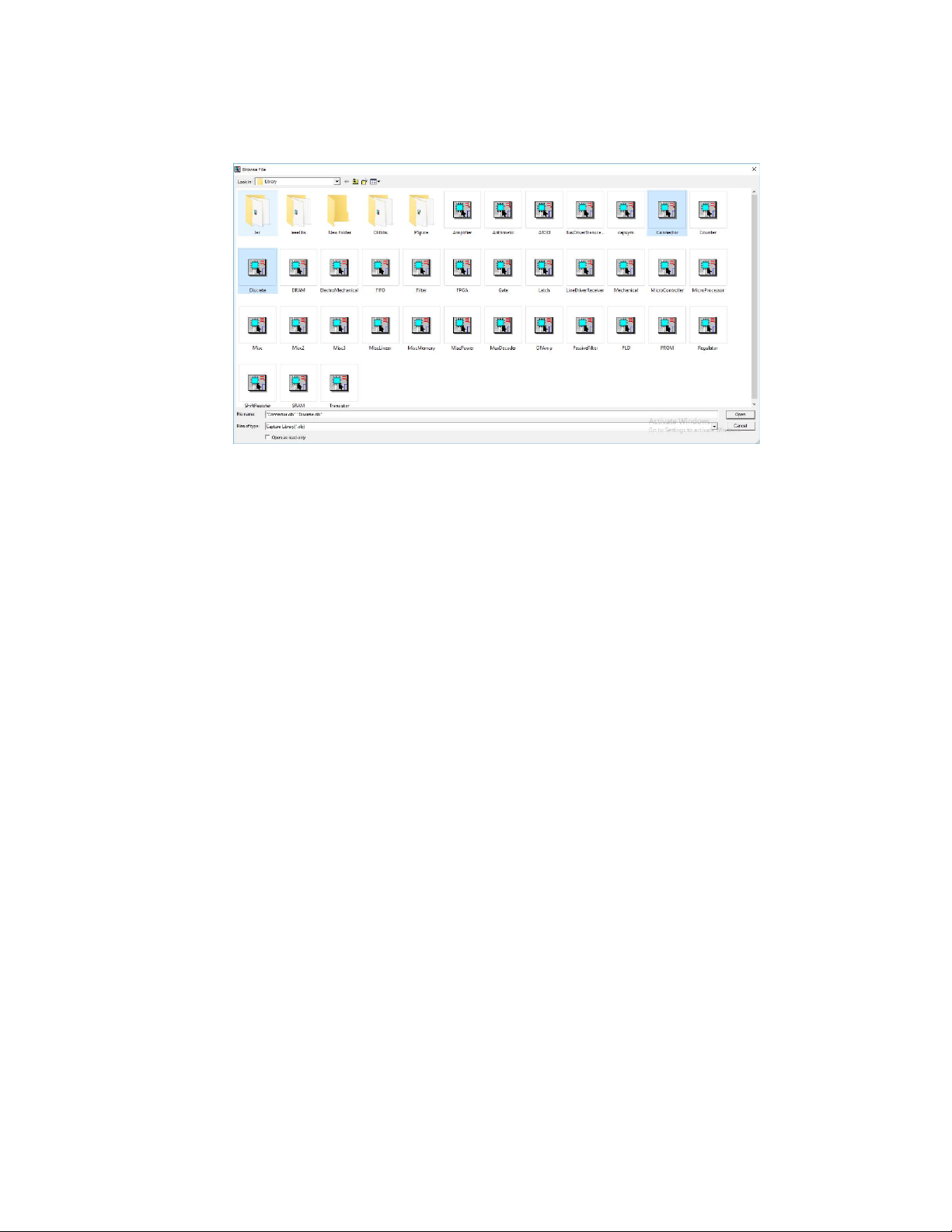

Hộp thoại Library xuất hiện, chúng ta chọn các thư viện
discrete, connecctor bằng cách giữ phím Ctrl+ Click vào
thư viện, sau đó ấn Open.

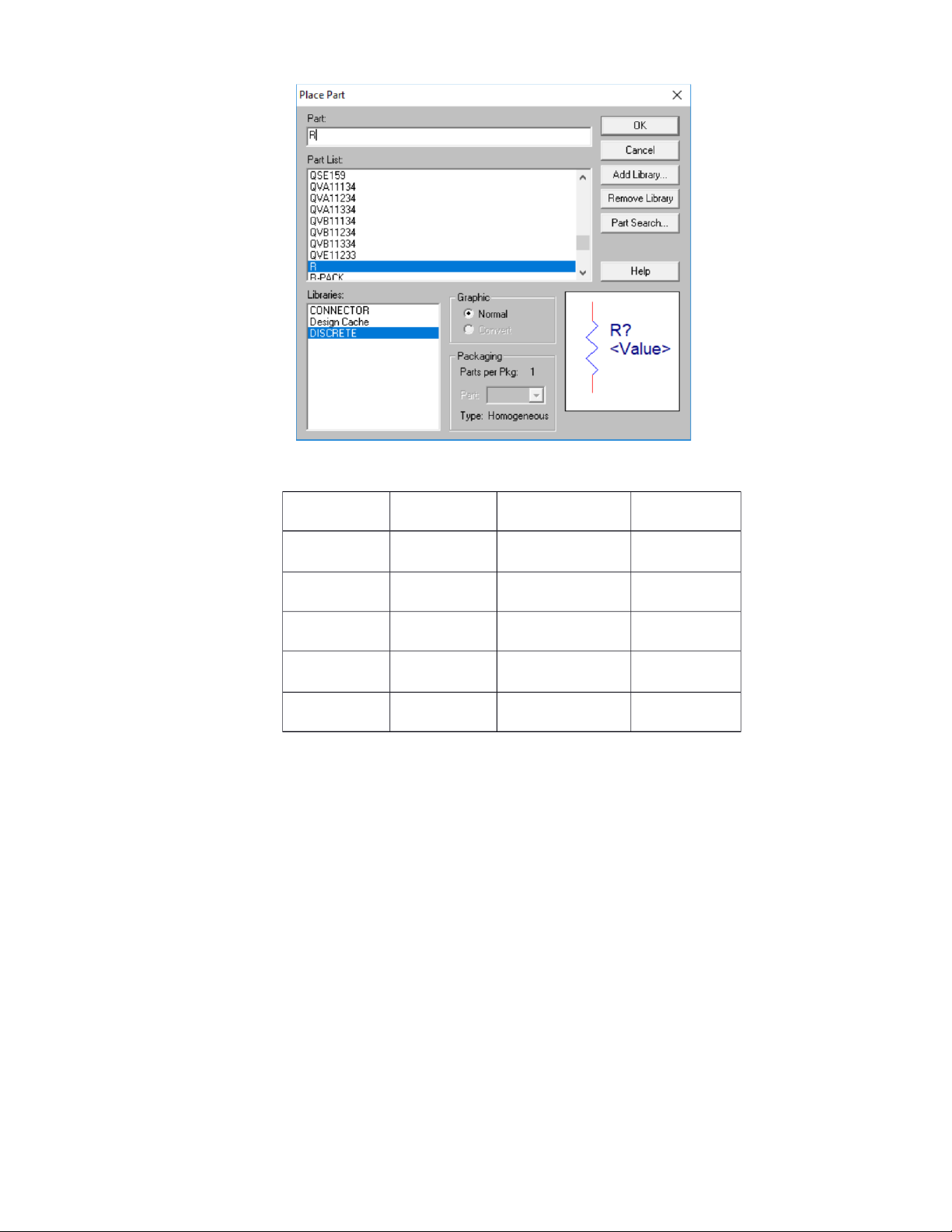

Tại cửa sổ này ta gõ R vào ô Part và chọn trong thư
viện discrete như trên hình để tìm điện trở cho mạch. Tìm
được rồi ta click vào nó rồi đem trở ra màn hình design
tiếp tục. Muốn tạo nhiều điện trở cùng loại ta chỉ cần click
vào linh kiện đó và thả vào vị trí ta muốn tạo linh kiện đó. 5
Tương tự ta tìm kiếm các linh kiện trong các thư viện tương ứng theo bảng sau: Tên linh kiện Part Libraries Số lượng Điện Trở R DISCRETE 3 Biến trở RESISTOR VAR DISCRETE 1 Tụ thường CAP NP DISCRETE 2w TRIAC L601E3/TO DISCRETE 1 Chân cắm CON2 CONNECTOR 1
Sau khi lấy đủ linh kiện chúng ta có: 6
Sau đó ta tiến hanh sắp xếp các linh kiện để chuẩn bị
nối dây. Để di chuyển linh kiện ta click chuột trai rồi kéo
thả vị trí cần thiết. Dùng các phím R để xoay linh kiện
quanh trục dọc của nó, phím V để xoay linh kiện quanh trục dọc của nó.
Dựa vào sơ đồ bố trí các linh kiện ta tiến hành nối dây
theo sơ đồ nguyên lý. Để nối ta dùng phím W hoặc lệnh
Place > Wire, sau đó click chuột trái vào chân linh kiện
cần nối rồi di chuyển đến chân linh kiện cần nối còn lại. Ta được sơ đồ mạch sau: 7

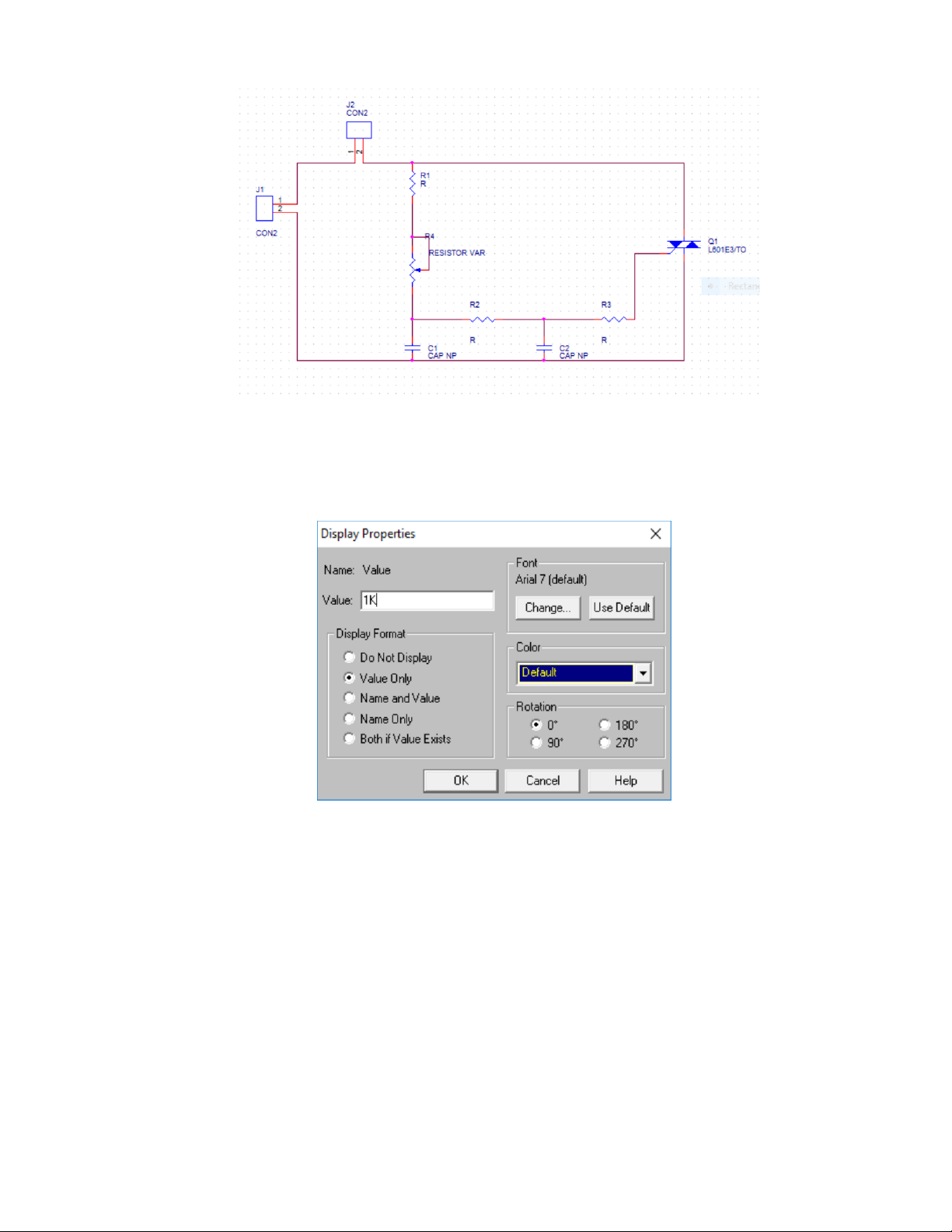

Để thay đổi giá trị linh kiện, ta click double vào giá trị
linh kiện để có hộp thoại, rồi tại đây ta thay đổi giá trị linh
kiện cho phù hợp. Làm tương tự cho việc thay đổi tên chỉ số của linh kiện.
Kết quả sau nối dây ta được sơ đồ mạch giống hệt sơ đồ nguyên lý đã cho: 8
Sau đó ấn Ctrl + S để lưu lại.
3. Kiểm tra lỗi mạch nguyên lý và thiết lập để tạo mạch in

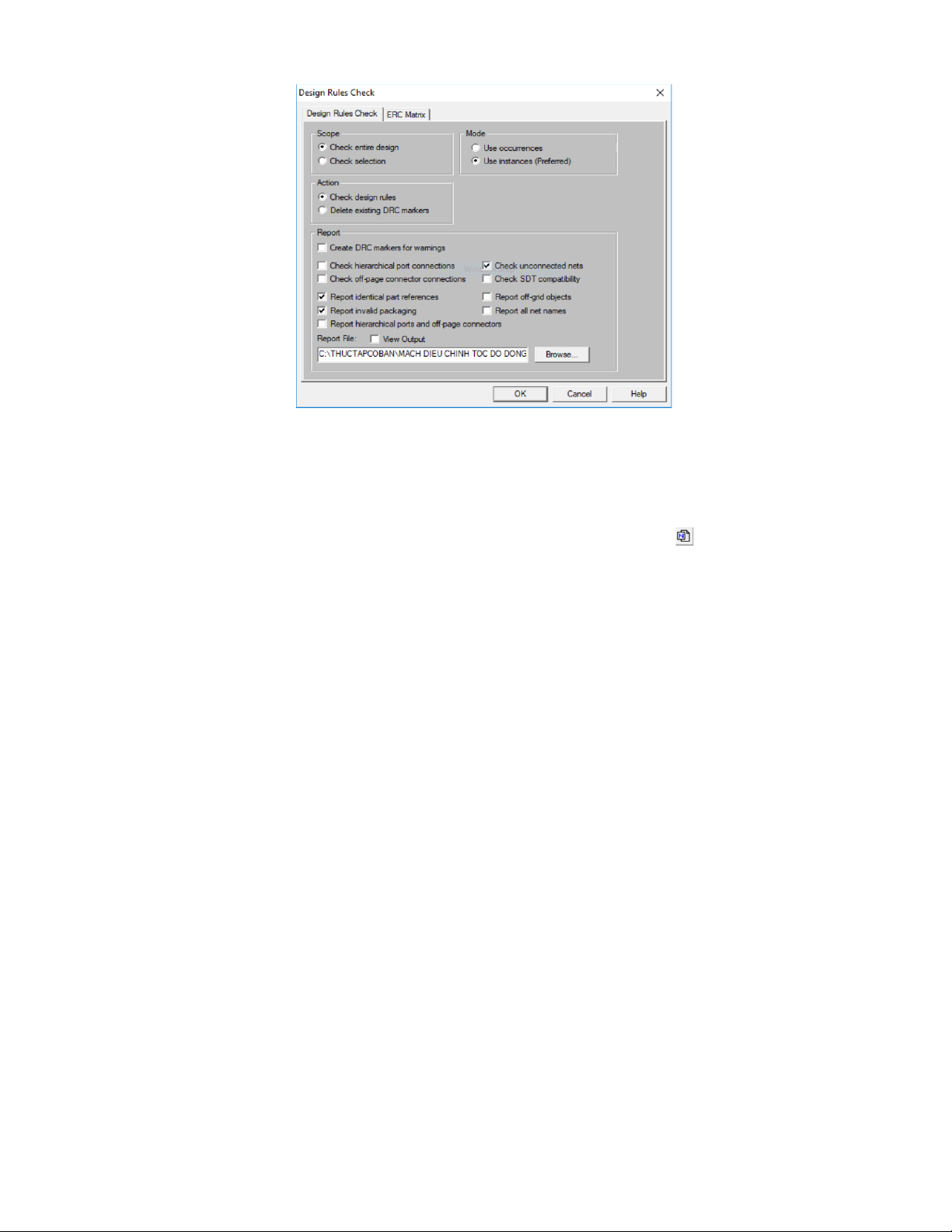

Để kiểm tra lỗi cho sơ đồ nguyên lí ta nhấp
chuột vào Minimize ở góc phải màn hình
Phía bên trái chọn trang Page và nhấp chuột vào biểu
tượng Design Check Rules
trên thanh công cụ. Sau đó hiện ra hộp thoại: 9
Ấn OK để tiến hành kiểm tra, nếu không báo lỗi thì ta
đã vẽ xong mạch nguyên lí. Nếu báo lỗi thì cần mở xem
cửa sổ Session Log và trở lại Page 1 để sửa lỗi tại những vị
trí đã được đánh dấu.
Chỉnh sửa xong ta tiếp tục tạo file đuôi .MNL để vẽ
mạch in. Nhấp chuột vào biểu tượng Creat Netlist.

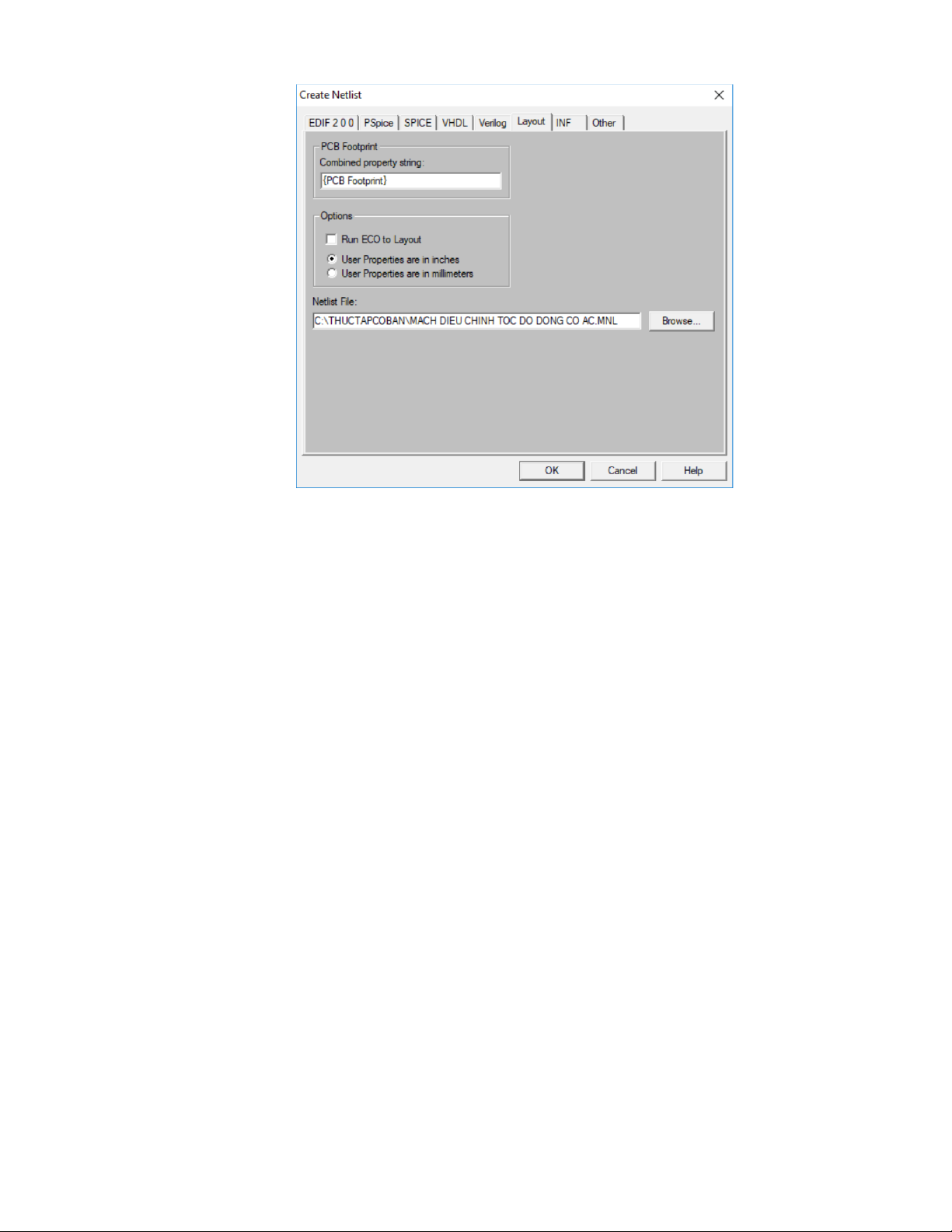

Sau đó hộp thoại Creat Netlist hiện ra: 10
Chọn mục Layout, rồi gõ đường dẫn lưu file .MNL muốn
tạo, chọn mục User Properties are in inches, sau đó ấn OK
để chuyển sang thiết kế mạch in. 11
III. Thiết kế mạch bằng Layout Plus
1. Mở phần mềm Layout Plus
Vào C:\Program Files\Orcad\Layout_Plus, nháy đúp
chuột vào biểu tượng layout.exe để chạy chương trình.

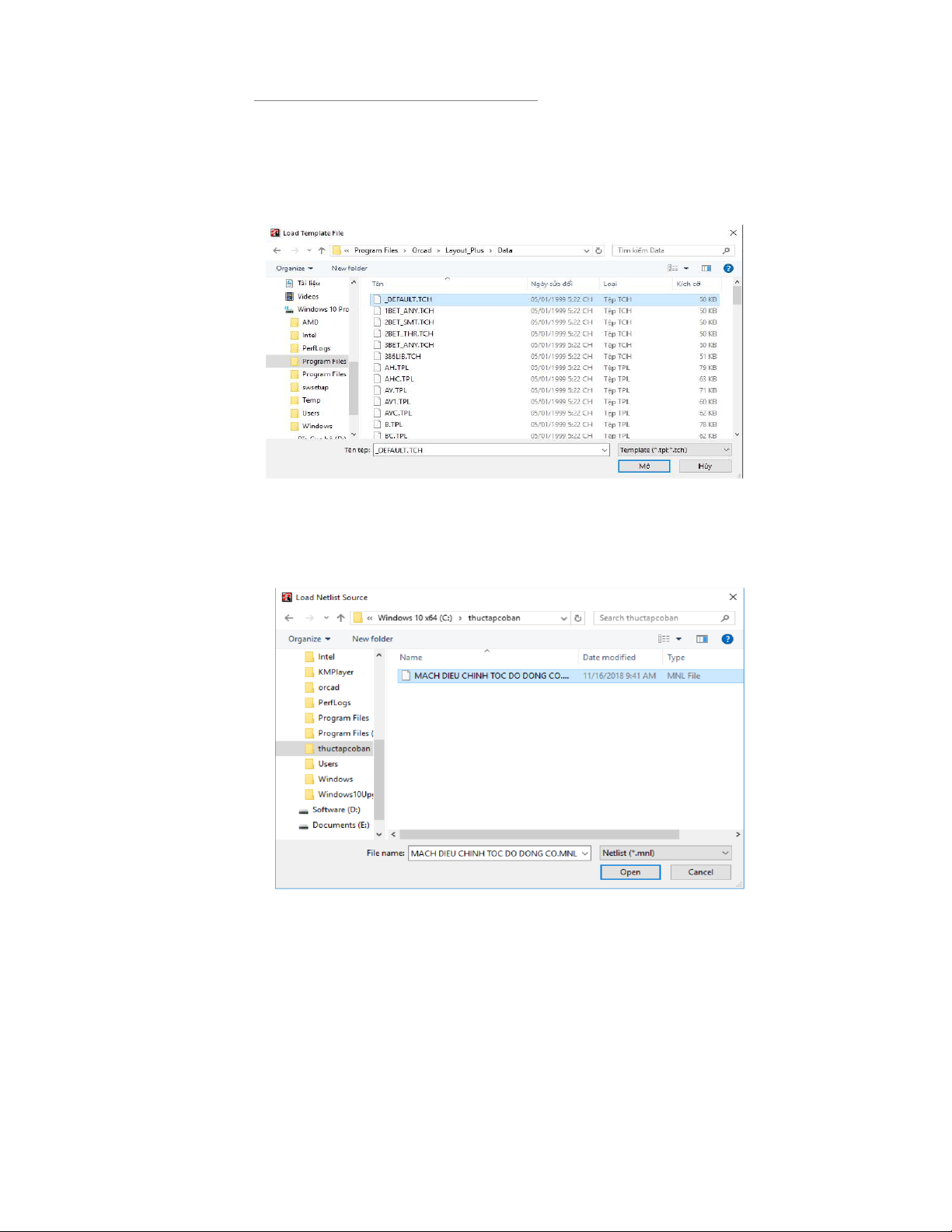

Màn hình thiết kế xuất hiện chọn File > New để mở một
file. Sau đó xuất hiện hộp thoại:
Vào đường dẫn C:\Program Files\Orcad\Layout_Plus\
Data và chọn file _DEFAULT.TCH và ấn Open để có hộp

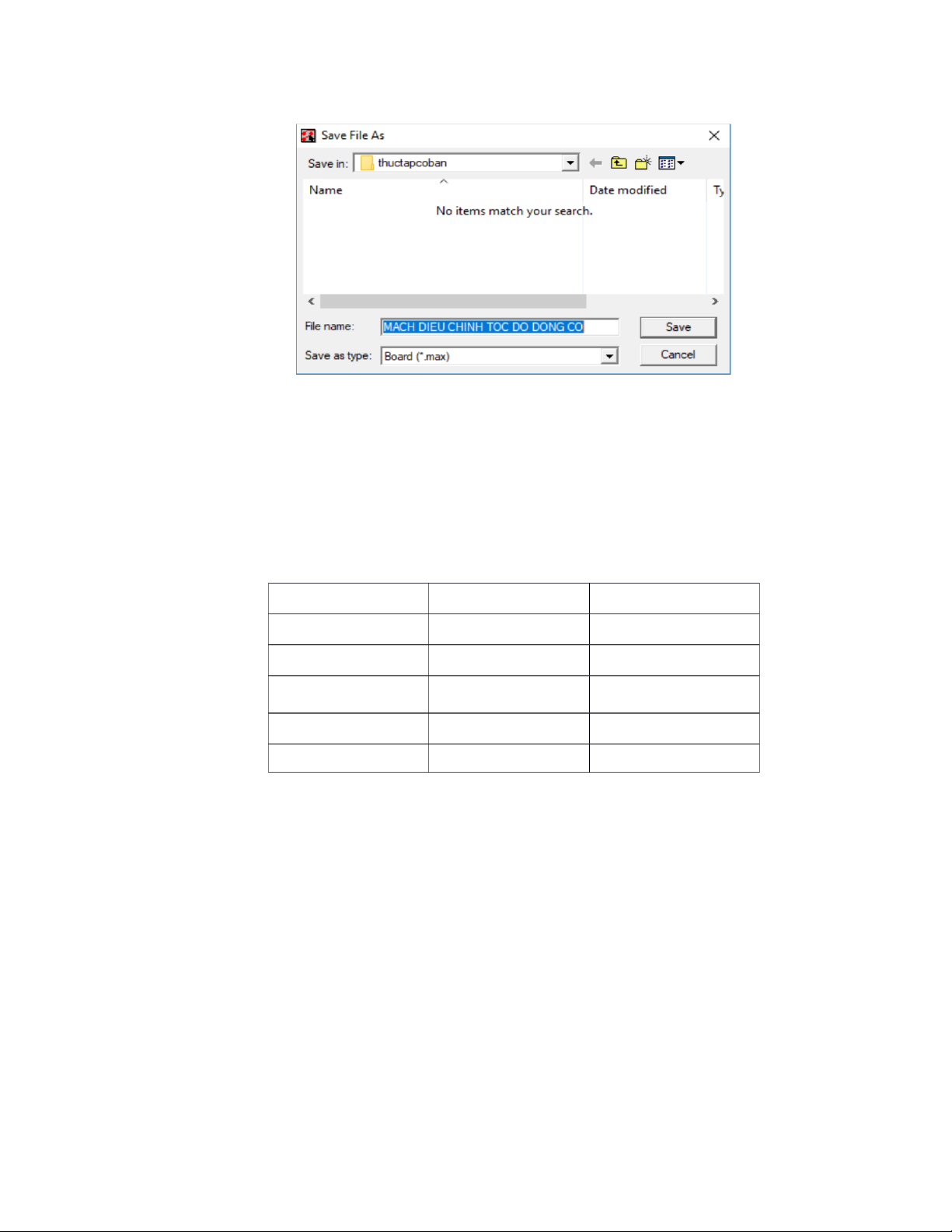

thoại tiếp. Ta chọn nơi lưu trữ file .MNL đã tạo. 12 Tiếp tục ấn Save
Màn hình hiển thị thông báo thiêu chân đế, chúng ta
phải thực hiện bằng tay để tìm kiếm chân linh kiện.
Vào Link existing… để tìm chân đế, Hoặc ta có thể vào
Create.. để tạo chân đế mới, ở đây ta chọn link… Tại đây
ta chọn chân cho linh kiện rồi ấn OK. Chương trình sẽ tiếp
tục hỏi cho đến khi hoàn thành việc chọn chân cho tất cả các linh kiện. Mã linh kiện Libraries Footprints R TM_AXIAL AX/.350.100/.034 RESISTOR VAR VRES VRES48 CAP NP TM_CYLND CYL/D.150/ LS.125/.031 L601E3/TO TO TO202AB CON2 JUMPER JUMPER100
Trên thực tế khi muốn làm mạch thật ta cần chọn chân
linh kiện sao cho phù hợp với linh kiện thật ta có để khi
lắp vào mạch khoảng cách chân phù hợp với mạch in. Chú
ý kích thước ở đây được mặc định là 0.001 inch.
2. Sắp xếp và chạy tự động vẽ mạch in 13

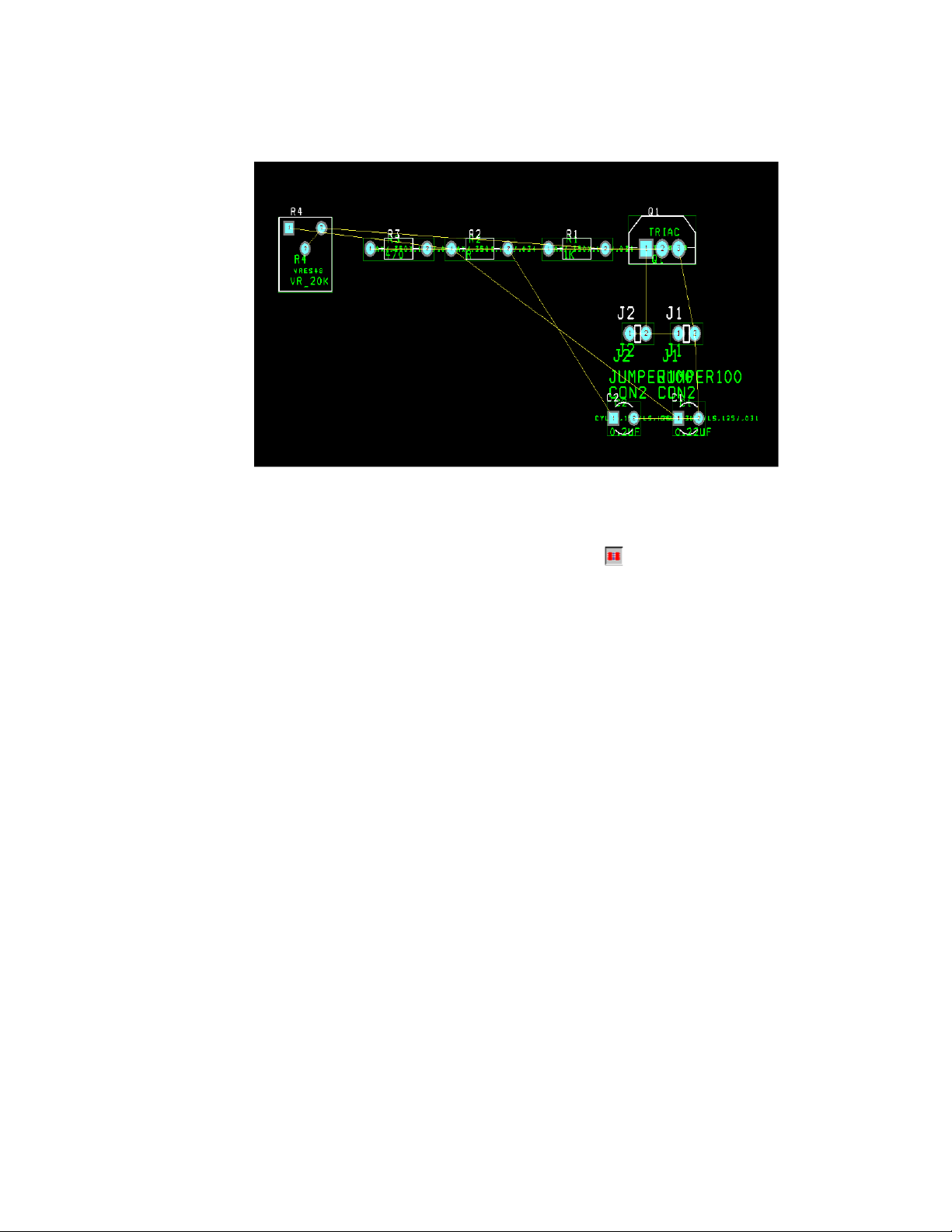

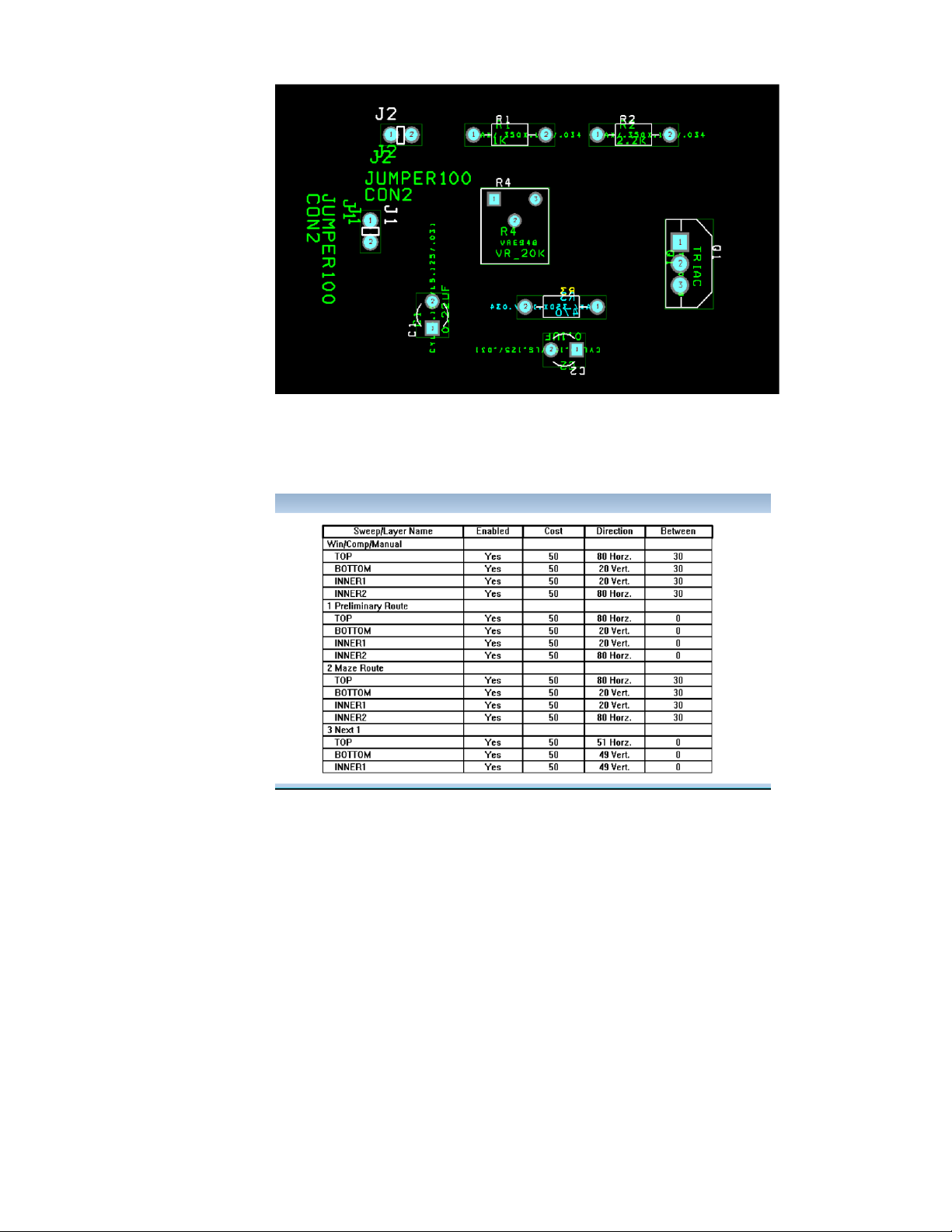

Sau khi chọn chân cho tất cả các linh kiện. Ta có sơ đồ day sau:
Để thuận lợi cho việc đi dây ta nên sắp xếp lại các linh
kiện. Để không bị giới hạn bởi khung mạch in có sẵn ta
nhấp vào biểu tượng c Reconne t Mode
Sắp xếp xong ta được sơ đồ như sau: 14
Do mặc định của mạch in là 4 lớp nên ta phải chọn chế
độ 1 lớp cho nó. Nhấp chuột vào biểu tượng View
Spreadsheet và chọn mục Layer. Xuất hiện cửa sổ:

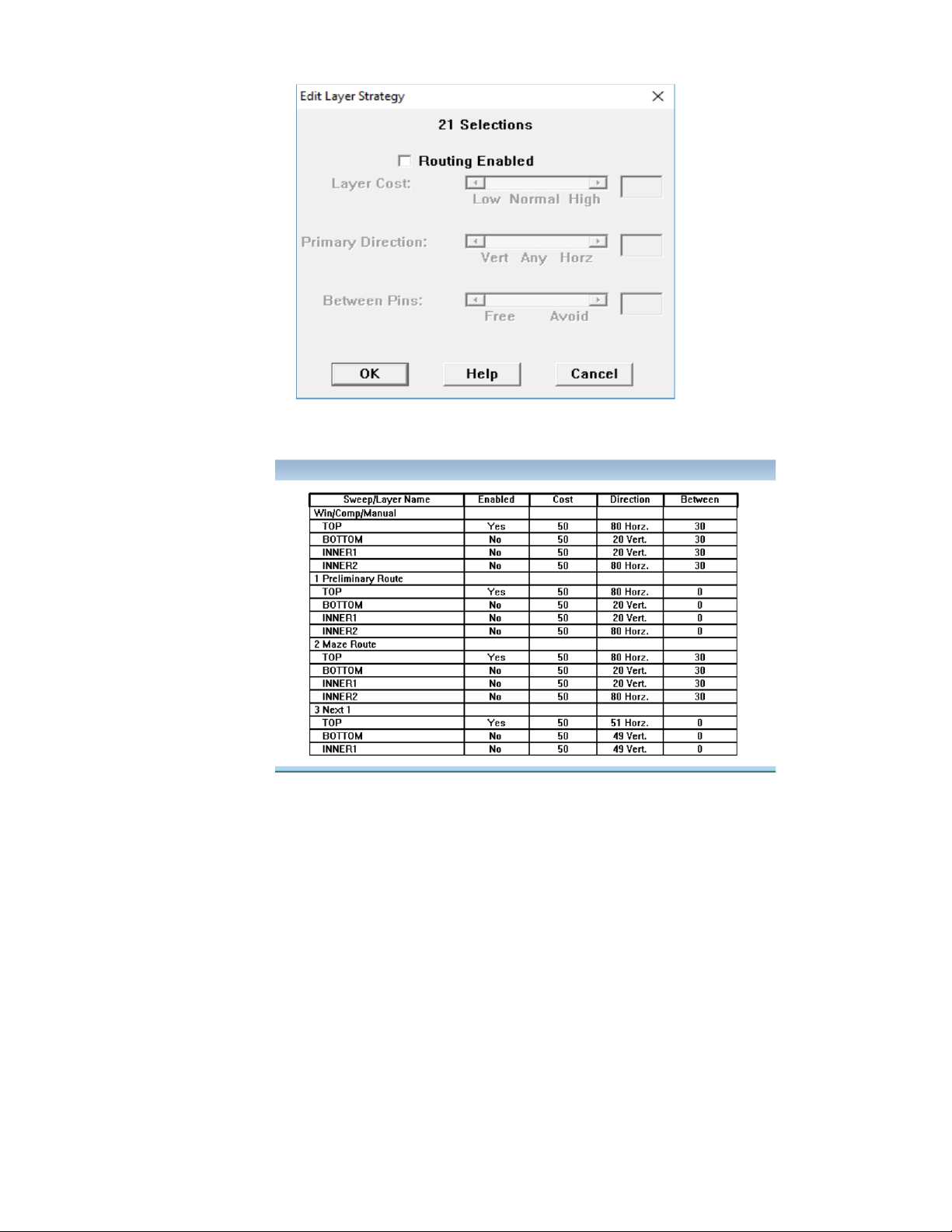

Tại đây chọn các dòng BOTTOM, INNER1 và INNER2 tại
cột Layer type. Nhấp chuột phải vào chọn Properties, cửa
sổ hiện ra, ta chọn ô Unused Routing rồi chọn OK. 15 Kết quả:

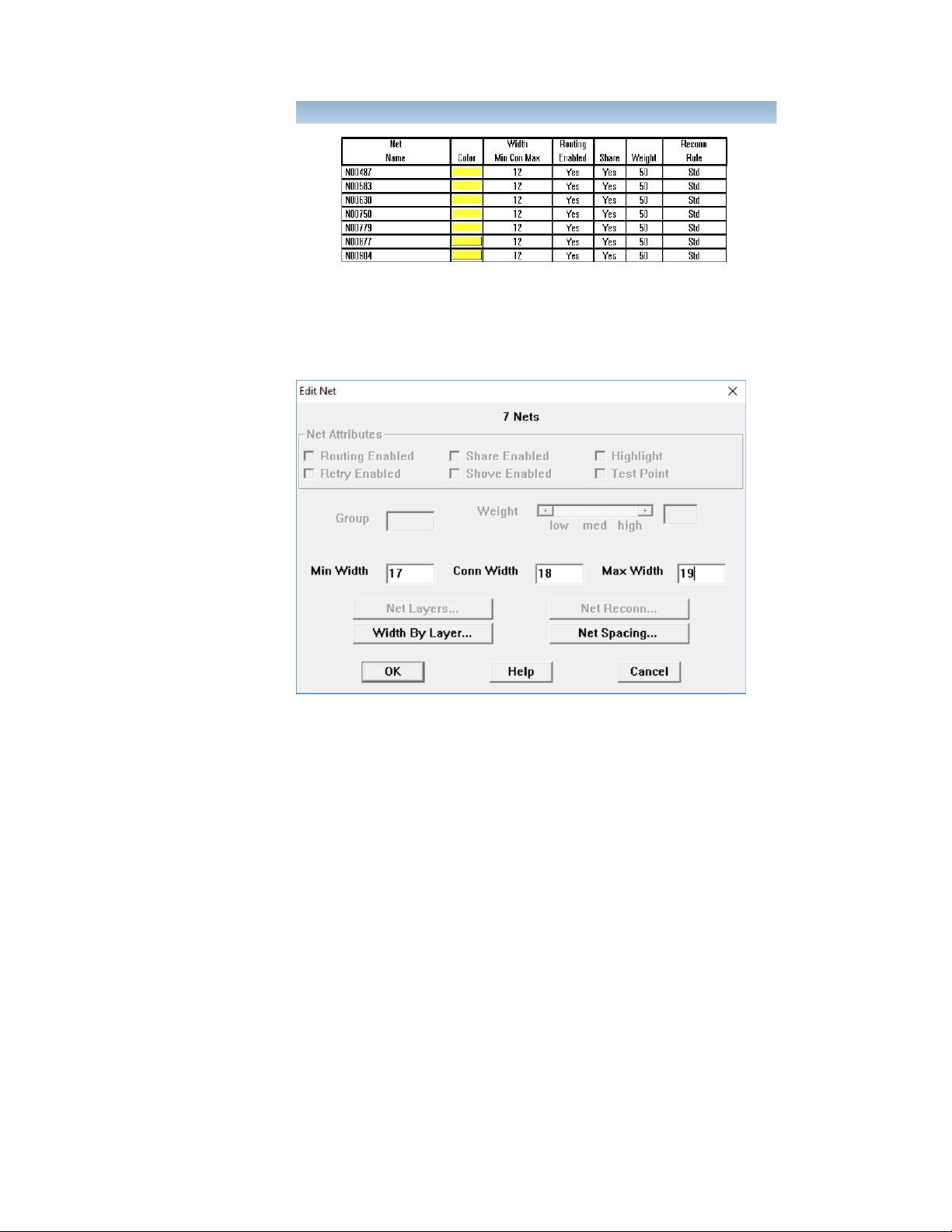

Tiếp theo, ta cần chỉnh độ rộng của dây dẫn. Nhấp
chuột vào biểu tượng View Sppreadshee và chọn mục Nets. 16

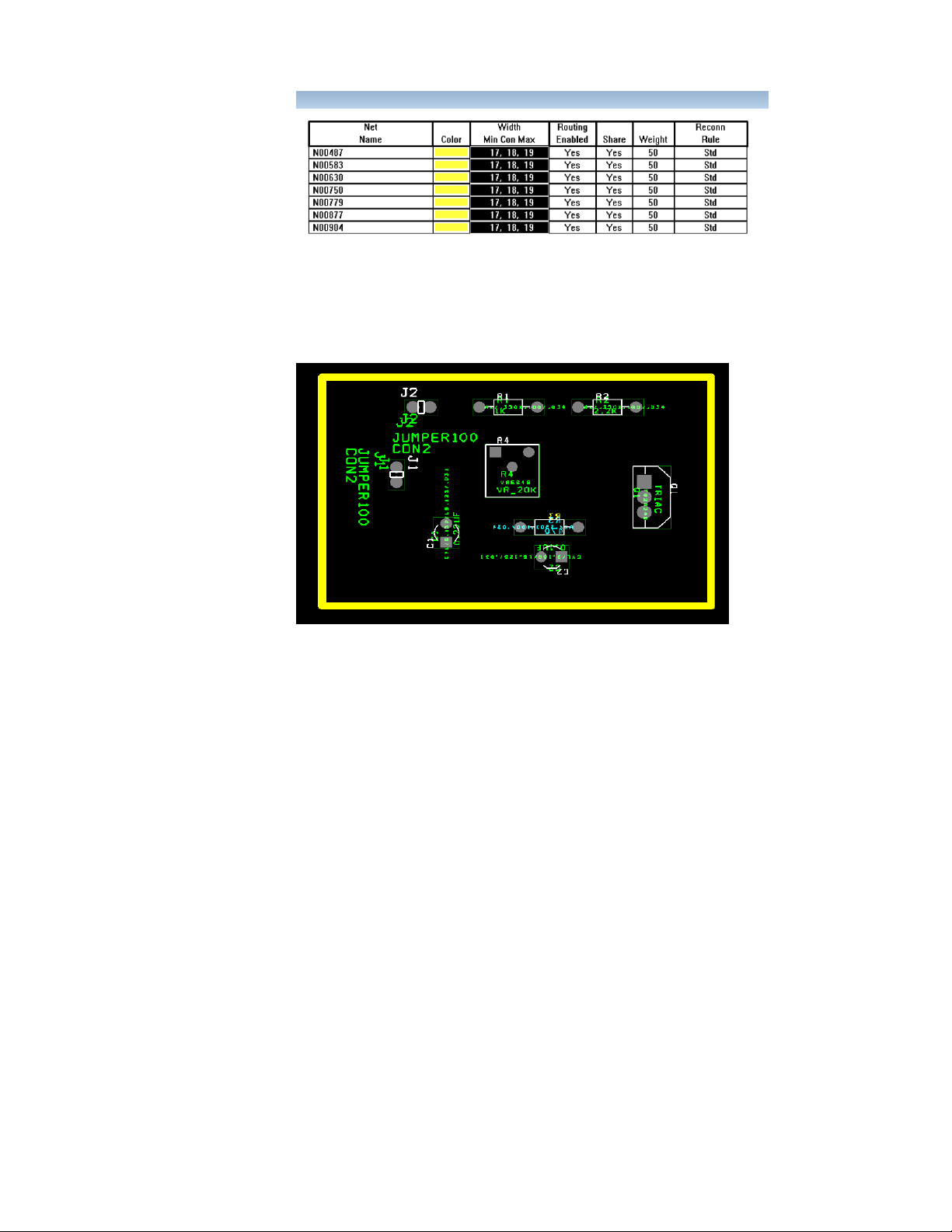

Nhấp đúp vào cột Width Min Con Max và chỉnh các thông số như trong hình. Kết quả: 17
Nhấp vào biểu tượng Obstacle tool trên thanh công cụ
để vẽ khung cho mạch in.
Ta cho chương trình tự động chạy vẽ mạch in bằng

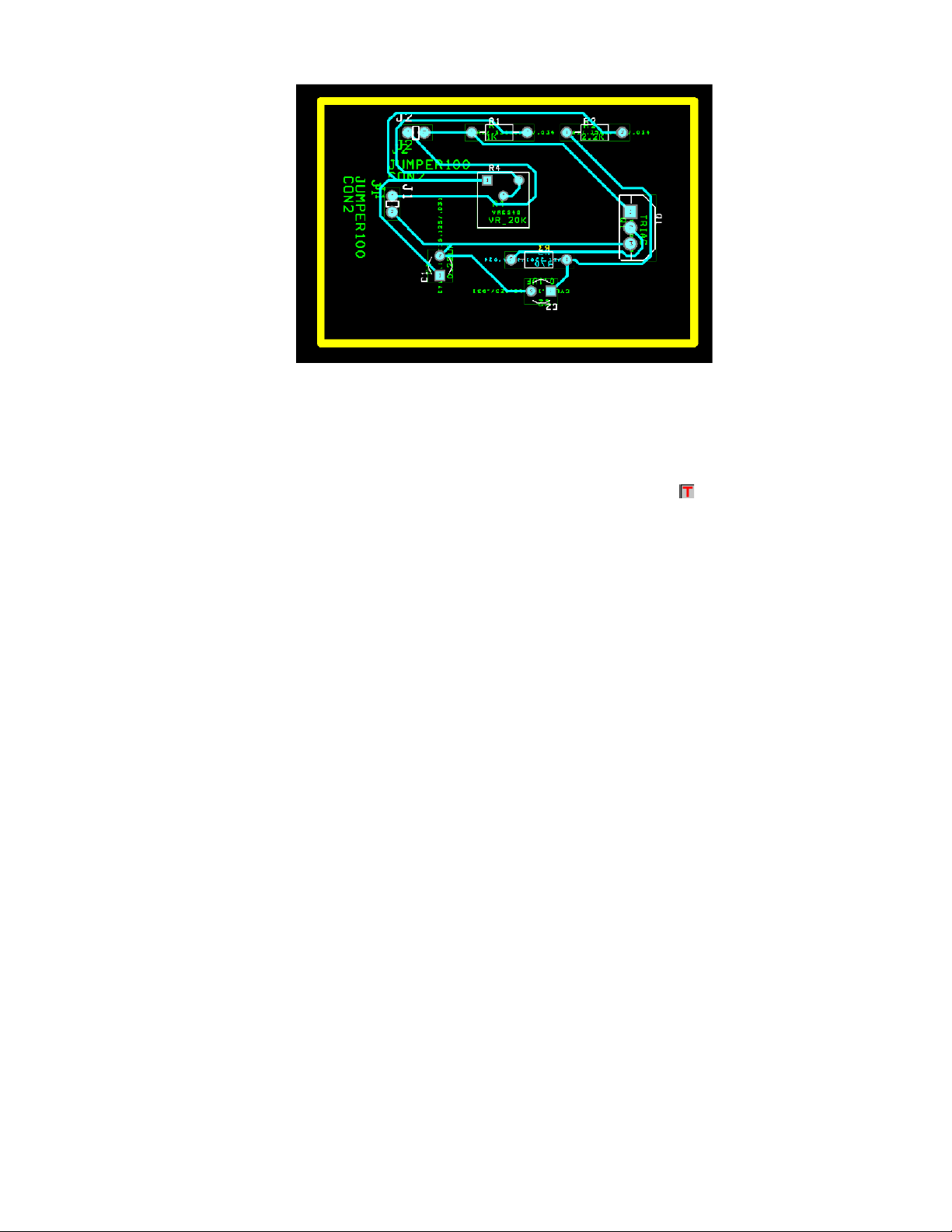

cách chọn Auto > Autoroute > Board. Sau một lúc được mạch in như sau: 18
3. Chỉnh sửa và hoàn thiện mạch in
Để tiện cho việc chỉnh sửa ta phóng to mạch vừa màn
hình bằng cách nhấn Shift + Home hoặc chọn View > Zoom All (Fit).
Để xóa những chi tiết thừa ta chọn biểu tượng
Text Tool trên thanh công cụ: Nhấp chuột vào chi tiết cần
xóa rồi ấn phím Delete. Lần lượt xóa hết các chi tiết thừa.
Muốn đặt nhãn cho mạch in, ta phải nhấp chuột vào mạch
in rồi chọn New… để có hộp thoại Text Edit. Trong đó ở ô
String ta gõ nhãn vào và chọn Bottom ở ô Layer rồi ấn OK,
nhấp chuột trái vào vị trí đặt nhãn trong mạch. 19
Cuối cùng, ta tiến hành ‘’đổ đồng’’ cho mạch. Trước
hết, ta chọn Obtacles Tool trên thanh công cụ sau đó
nhấp chuột phải vào mạch sau đó nhấn Ctrl + E để xuất
hiện hộp thoại. Chỉnh các thông số như hình:
Ấn OK ta được kết quả: 20
