TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
VIỆN ĐIỆN TỬ - VIỄN THÔNG * BÁO CÁO
THỰC TẬP CƠ BẢN
Sinh viên thực hiện: Vương Đức Duy – 20210282
Phạm Quốc Hùng – 20203438
Giáo viên hướng dẫn: Tào Văn Cường HÀ NỘI 10-2022 MỤC LỤC
I.Tín hiệu số 1. Khái niệm
2. Công dụng và các ưu nhược điểm của tín hiệu số
II. Các cổng logic cơ bản 1. Cổng NOT 2. Cổng AND 3. Cổng OR 4. Cổng NAND 5. Cổng NOR 6. Cổng EX-OR 7. Cổng EX-NOR
8 Ứng dụng của các cổng logic III. IC 7400 1. Khái niệm
2. Cấu tạo và thông số kĩ thuật 3. Ứng dụng IV. IC 7447 1. Khái niệm 2. Cấu tạo
3. Hoạt động khi kết nối với led 7 thanh 4. Ứng dụng V. IC 7490
1. mạch và sơ đồ bộ đếm thập phân IC 74LS90

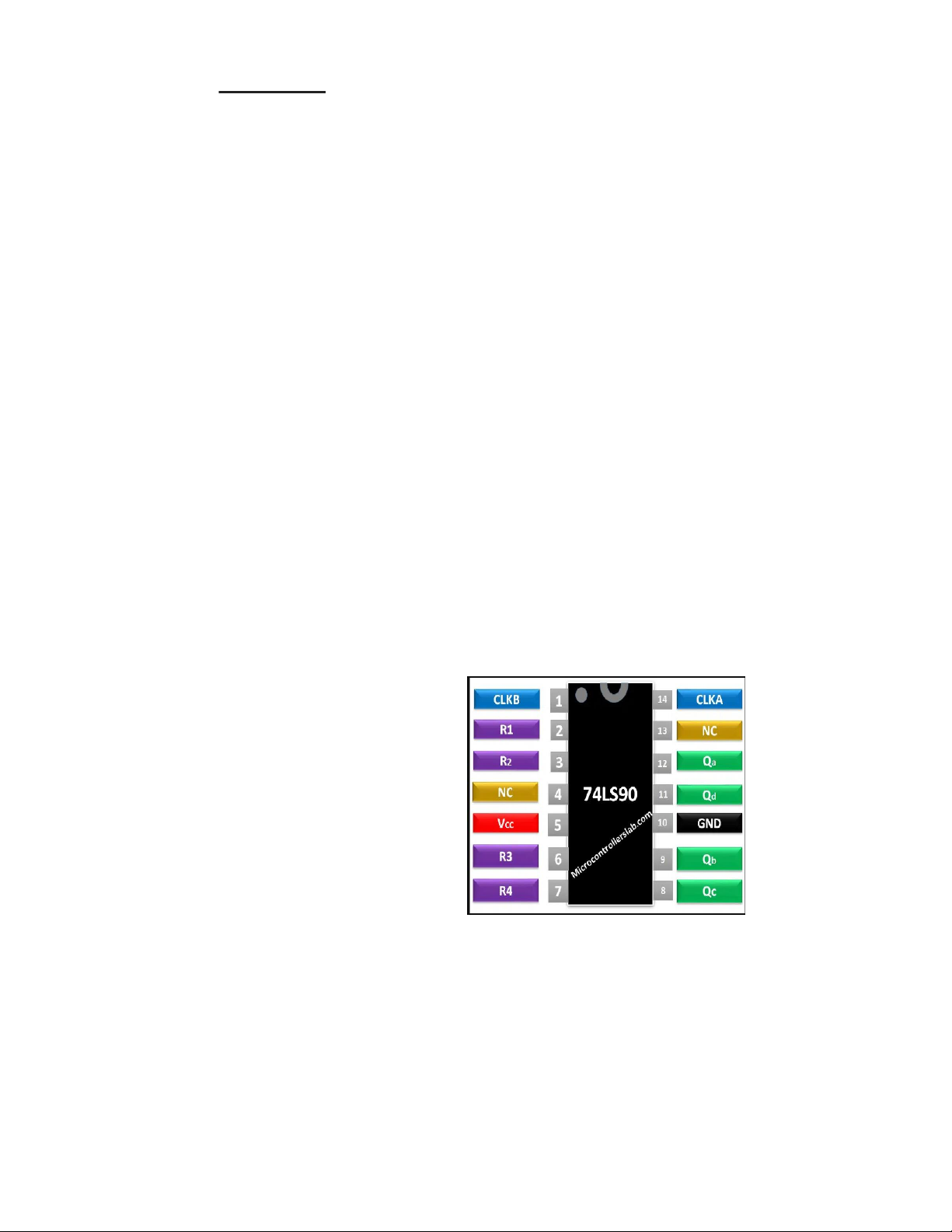

2. giới thiệu bộ đếm thập kỉ IC 74LS90 3. cấu hình chân 74LS90
4. đặc tính bộ đếm nhị phân 74LS90 5. thông số kĩ thuật
6. nguyên lý hoạt động IC 7490 VI. LED 7 thanh 1. Khái niệm 2. cấu tạo
3. Phân loại LED và nguyên lý
I.Tín hiệu số
1. Khái niệm
Tín hiệu là một đại lượng vật lý chứa đựng một lượng thông tin hay một lượng
dữ liệu. Chúng có khả năng truyền tải đi xa đến các thiết bị nhận nhằm ra lệnh
hoặc yêu cầu thực hiện một công việc nào đó mà nguồn truyền cần làm. Thông
thường các tín hiệu sẽ được đi với dạng hàm số có đồ thị phân bố cụ thể.
Tín hiệu số hay còn gọi là tín hiệu digital là một dạng tín hiệu rời rạc theo biên
độ của chúng. Loại tín hiệu này chỉ được thể hiện ở hai mức 0 và 1 tương ứng với
giá trị điện thế 0 và 5V. Đây là một trong những tín hiệu được ứng dụng khá rộng
rãi trong các thiết bị truyền tín hiệu hiện nay như dây mạng, usb, các cổng kết nối,…
Trong hầu hết các mạch kỹ thuật số, tín hiệu có thể có hai giá trị có thể; đây
được gọi là tín hiệu nhị phân hoặc tín hiệu logic.
Tín hiệu số có nhiều hơn hai trạng thái đôi khi được sử dụng; mạch sử dụng các
tín hiệu như vậy được gọi là logic đa trị. Ví dụ, các tín hiệu có thể giả sử ba trạng
thái có thể được gọi là logic ba giá trị.
2. Công dụng, ưu và nhược điểm của tín hiệu số
Tín hiệu số rời rạc theo thời gian, gần gũi với máy tính và thiết bị tính toán.
Công dụng: Dùng trong tính toán, truyền thông dữ liệu số. Ưu điểm Nhược điểm
• Tín hiệu số có thể truyền tải thông
• Cần có băng thông cao hơn cho
tin với ít ảnh hưởng của nhiễu, méo
truyền thông số khi so sánh với và nhiễu hơn.
truyền thông tin tương tự.
• Các mạch số có thể được tái tạo dễ
• DSP xử lý tín hiệu ở tốc độ cao và
dàng với số lượng lớn với chi phí
bao gồm nhiều tài nguyên phần tương đối thấp.
cứng nội bộ hàng đầu hơn. Điều
• Xử lý tín hiệu số linh hoạt hơn vì
này dẫn đến tiêu hao năng lượng
các hoạt động của DSP có thể được
cao hơn so với xử lý tín hiệu tương
thay đổi bằng cách sử dụng các hệ
tự, bao gồm các thành phần thụ
thống có thể lập trình kỹ thuật số.
động tiêu thụ ít năng lượng hơn.
• Xử lý tín hiệu số an toàn hơn vì
• Xử lý tín hiệu số thường phức tạp
thông tin kỹ thuật số có thể được hơn. mã hóa và nén dễ dàng.
• Hệ thống kỹ thuật số chính xác hơn
và xác suất xảy ra lỗi có thể được
giảm bớt bằng cách sử dụng các mã phát hiện và sửa lỗi.
• Tín hiệu số có thể dễ dàng được lưu
trữ trên bất kỳ phương tiện từ tính
hoặc phương tiện quang học nào sử dụng chip bán dẫn.
• Tín hiệu số có thể được truyền trên một khoảng cách xa.
II. Các cổng logic cơ bản

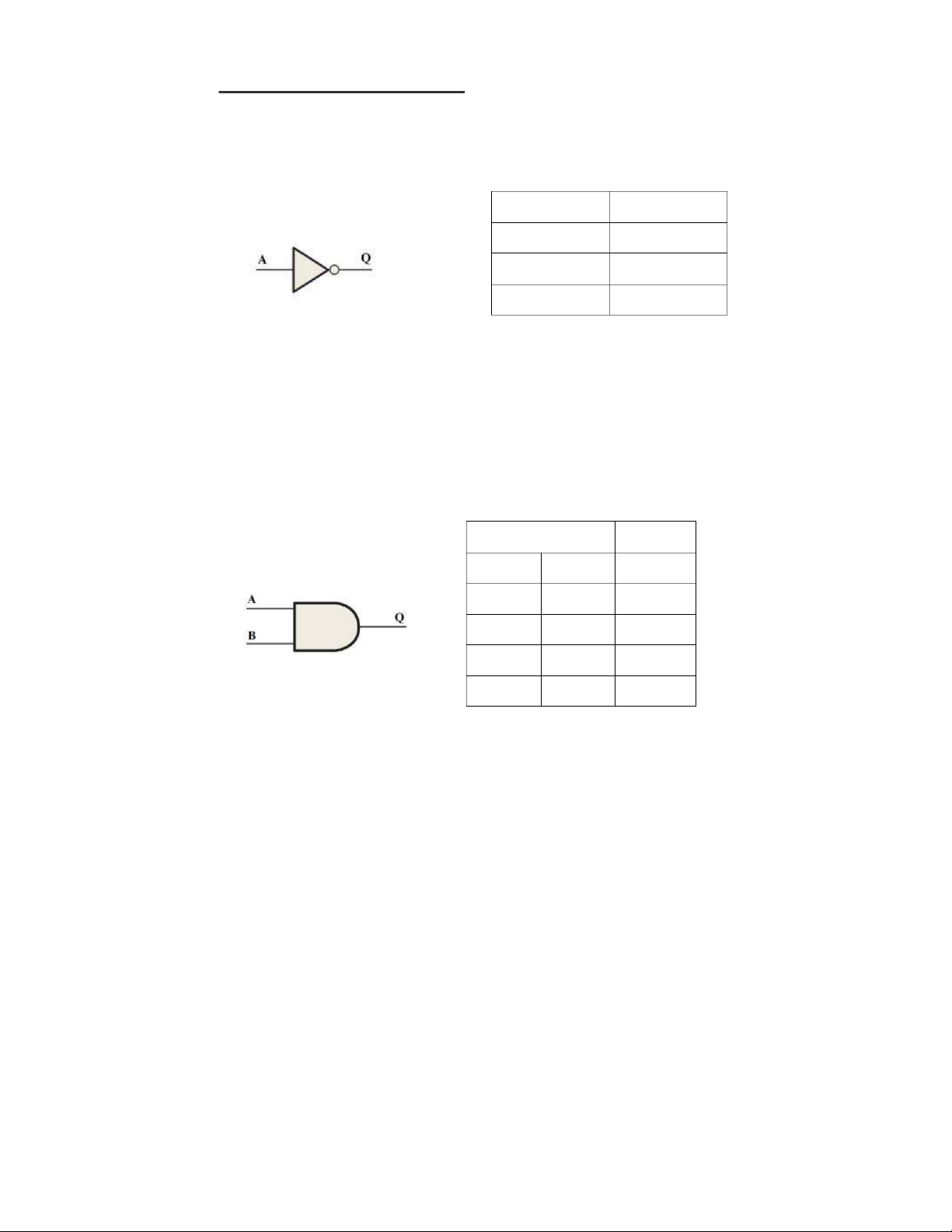

1. Cổng NOT
Cổng NOT chỉ có một ngõ vào và một ngõ ra. Cổng NOT dùng để thực hiện
phép NOT hay phép phủ định trong đại số Boole. Cổng NOT còn được gọi là cổng ĐẢO (Inverter). Ký hiệu: Ngõ vào Ngõ ra A Q 0 1 1 0 Bảng trạng thái :
Nhận xét: Ngõ vào và ngõ ra có mứclogic trái ngược nhau.
Biểu thức logic: Q = 𝐴  2. Cổng AND
Cổng AND dùng thực hiện hàm AND của 2 hay nhiều biến. Cổng AND có số
ngõ vào tuỳ thuộc vào số biến và có một ngõ ra. Ngõ ra cổng là hàm AND của các biến ngõ vào. N gõ vào Ngõ ra Ký hiệu: A B Q 0 0 0 1 0 0 1 1 1 0 1 0 Nhận xét:
• Ngõ ra cổng AND chỉ ở mức cao khi tất cả các ngõ vào lên cao.
• Khi có một ngõ vào bằng 0, ngõ ra bằng 0 bất chấp các ngõ vào còn lại. Biểu thức logic: Q = A.B 3. Cổng OR

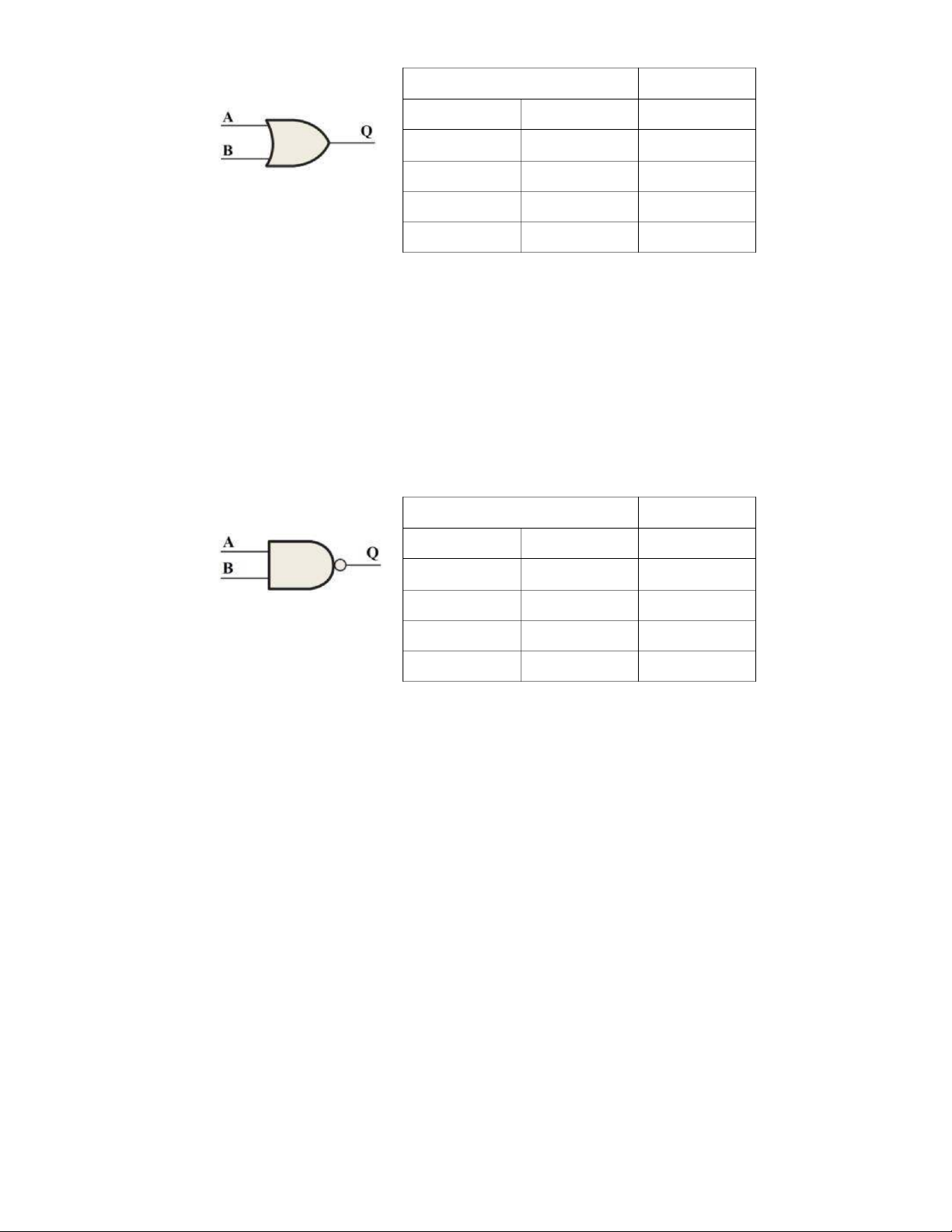

Cổng OR dùng thực hiện hàm OR của 2 hay nhiều biến. Cổng OR có số ngõ
vào tuỳ thuộc vào số biến và có một ngõ ra. Ngõ ra cổng là hàm OR của các biến ngõ vào. Ký hiệu: Ngõ vào Ngõ ra A B Q 0 0 0 1 0 1 1 1 1 Nhận xét: 0 1 1
• Ngõ ra cổng OR chỉ ở mức thấp khi tất cả các ngõ vào xuống thấp.
• Khi có một ngõ vào bằng 1, ngõ ra bằng 1 bất chấp các ngõ vào còn lại.
Biểu thức logic: Q = A + B
4. Cổng NAND
Cổng NAND là kết hợp của cổng AND và cổng NOT. Ngõ ra của cổng NAND
là đảo với ngõ ra cổng AND. Ký hiệu: Ngõ vào Ngõ ra A B Q 0 0 1 1 0 1 1 1 0 0 1 1 Nhận xét:
• Ngõ ra cổng NAND = 1 khi có ít nhất 1 ngõ vào của nó bằng 0.
• Ngõ ra cổng NAND = 0 khi tất cả các ngõ vào của nó bằng 1.
Biểu thức logic: Y = 𝐴.𝐵  5. Cổng NOR

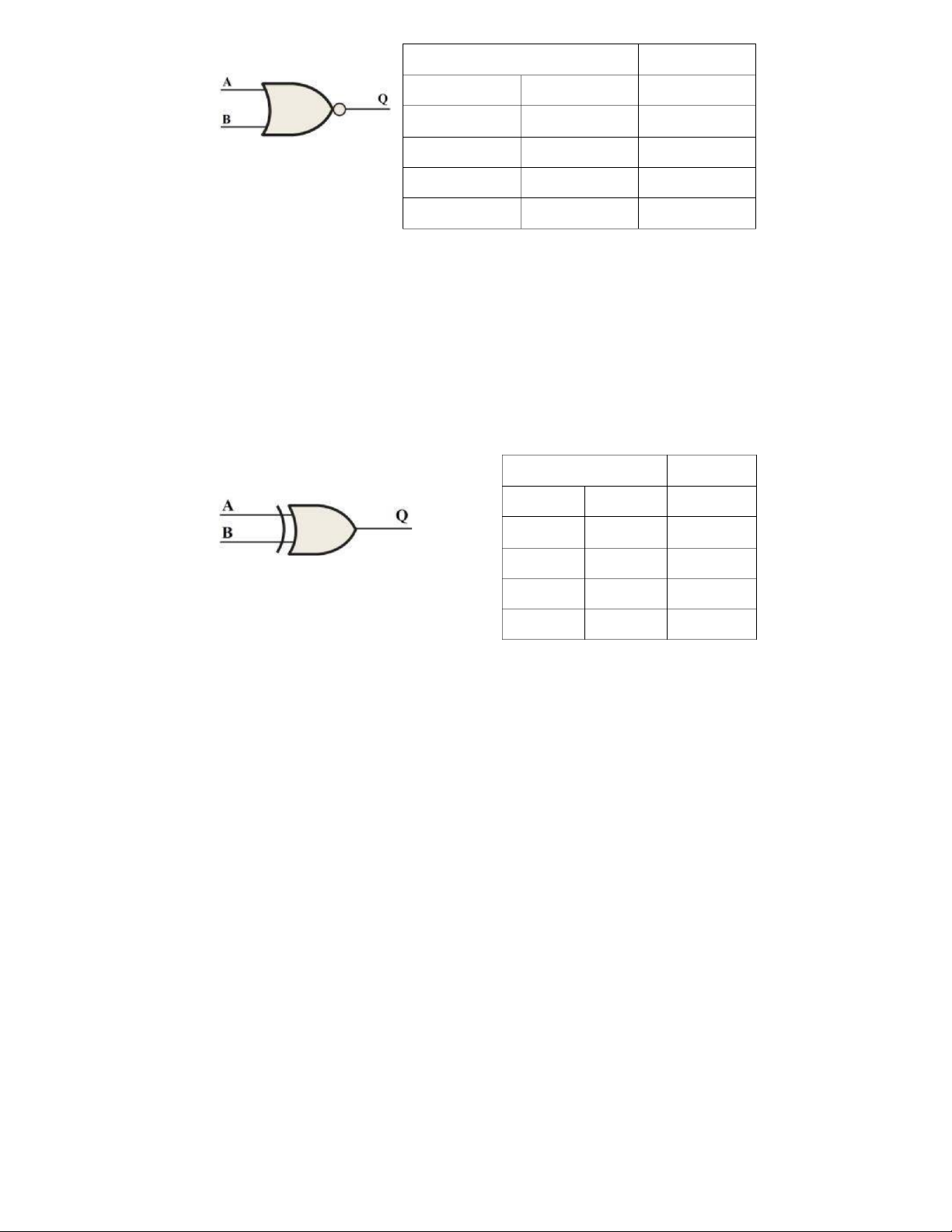

Cổng NOR là kết hợp của cổng OR và cổng NOT. Ngõ ra của cổng NOR là đảo với ngõ ra cổng OR. Ký hiệu: Ngõ vào Ngõ ra A B Q 0 0 1 1 0 0 1 1 0 0 1 0 Nhận xét:
• Ngõ ra cổng NOR = 1 khi tất cả các ngõ vào của nó có giá trị 0.
• Ngõ ra cổng NOR = 0 khi có ít nhất 1 ngõ vào của nó có giá trị 1
Biểu thức logic: Y = 𝐴+  𝐵  6. Cổng EX-OR
Cổng EX-OR dùng để thực hiện hàm EX-OR. Cổng EX-OR chỉ có 2 ngõ vào và 1 ngõ ra. Ký hiệu: Ngõ vào Ngõ ra A B Q 0 0 0 1 0 1 1 1 0 0 1 1 Nhận xét:
• Ngõ ra của cổng EX-OR bằng 0 khi 2 ngõ vào có mức logic bằng nhau.
• Ngõ ra của cổng EX-OR bằng 1 khi 2 ngõ vào có mức logic khác nhau.
Biểu thức logic: Y = 𝐴B  + AB  = A ⊕ B

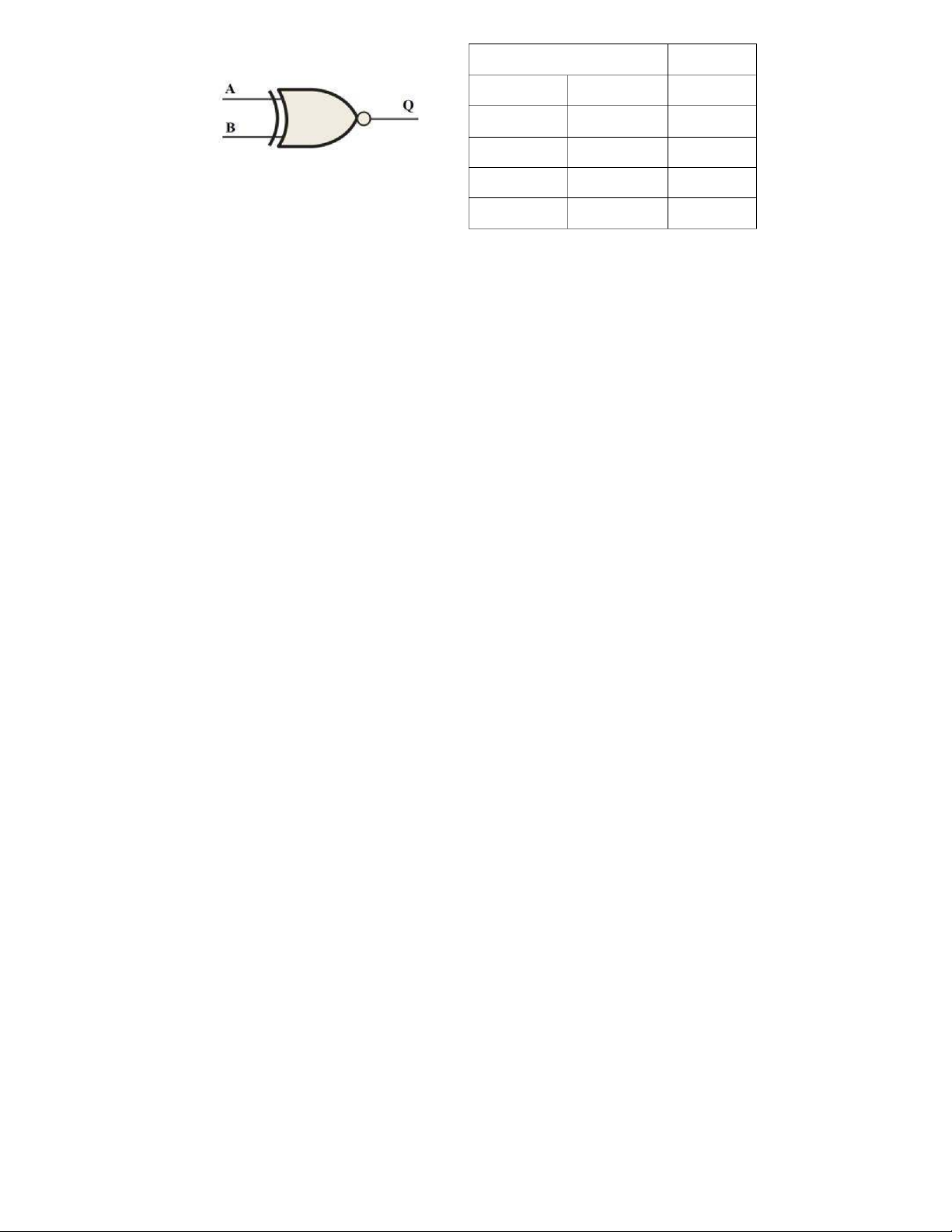

7. Cổng EX-NOR
Cổng EX-NOR là kết hợp của cổng EX-OR và cổng NOT, dùng để thực hiện
hàm EX-NOR. Cổng EX-NOR chỉ có 2 ngõ vào và 1 ngõ ra. Ký hiệu: Ngõ vào Ngõ ra A B Q 0 0 1 1 0 0 1 1 1 Nhận xét: 0 1 0
• Ngõ ra của cổng EX-NOR bằng 0 khi 2 ngõ vào có mức logic khác nhau.
• Ngõ ra của cổng EX-NOR bằng 1 khi 2 ngõ vào có mức logic bằng nhau.
Biểu thức logic: Y = AB + A.B = A ⊕  B 
8. Ứng dụng của cổng logic
Các ứng dụng của cổng logic chủ yếu được xác định dựa trên bảng trạng thái của
chúng, tức là phương thức hoạt động của chúng. Các cổng logic cơ bản được sử
dụng trong nhiều mạch điện như khóa nút nhấn, kích hoạt báo trộm bằng ánh
sáng, bộ điều chỉnh nhiệt độ, hệ thống tưới nước tự động, v.v.
Ngoài ra, cổng logic cũng chính là các phần tử cấu thành nên các mạch tổ hợp
chẳng hạn như mạch giải mã, mạch mã hóa, mạch đa hợp, mạch giải đa hợp,… III. IC 7400 1. Khái niệm
IC 7400 có thể được xây dựng với một số thiết bị, cung cấp tất cả các cổng logic
cơ bản, FF (dép xỏ ngón) , bộ đếm ALU, và bộ thu phát xe buýt. Họ IC số mở rộng
là IC 7400 series. Dòng IC này chủ yếu bao gồm các chip logic kín đáo khác nhau
như cổng logic cùng với các thanh ghi, bộ nhớ RAM và bộ giải mã khác nhau.
IC 7400 là một chip 14 chân và nó bao gồm bốn cổng NAND 2 đầu vào. Mỗi
cổng đều sử dụng chân 2 đầu vào & chân 1 đầu ra, bởi 2 chân còn lại là nguồn và
đất. Con chip này được tạo ra với các gói khác nhau như giá đỡ bề mặt và lỗ xuyên
qua, bao gồm gói gốm (hoặc) nhựa kép trong dòng và gói phẳng.
2 . Cấu tạo và thông số kỹ thuật
• Pin1: Đây là cổng A-input-1
• Pin2: Đó là Cổng vào B-1
• Pin3: Đó là Cổng ra Y-1
• Pin4: Đây là cổng A-input-2
• Pin5: Đó là Cổng đầu vào B-2
• Pin6: Đây là cổng ra Y-2
• Pin7: Đây là một thiết bị đầu cuối GND
• Pin8: Đây là cổng ra Y-3
• Pin9: Đây là cổng đầu vào B-3
• Pin10: Đây là cổng A-input-3
• Pin11: Đó là Cổng đầu ra Y-4
• Pin12: Đây là cổng đầu vào B-4
• Pin13: Đây là cổng A-input-4
• Pin14: Đó là chân Vcc (Nguồn cung cấp tích cực)
Thông số kỹ thuật IC 7400
• Nguồn điện áp là 5 V
• Độ trễ truyền cho mỗi cổng sẽ là 10 ns
• Tốc độ chuyển đổi tối đa là 25 MHz
• Công suất sử dụng cho mỗi cổng là 10 mW
• Cổng NAND 2-i / p độc lập- 4
• Đầu ra có thể được giao tiếp với TTL, NMOS, CMOS.
• Phạm vi điện áp hoạt động sẽ lớn
• Điều kiện hoạt động rộng rãi
• Không phù hợp với các thiết kế mới sử dụng 74LS00
• Sử dụng các mạch tích hợp dựa trên 7400 dành cho gia đình, một
kỹ sư có thể thiết kế flip-flops (FF), bộ đếm, bộ đệm và cổng
logic trong các gói khác nhau và chúng có thể được kết nối tùy
thích để giải quyết một vấn đề chính xác. 3. Ứng dụng
• Các IC này được sử dụng để thiết kế một hệ thống như báo trộm hoặc báo trộm
• Chúng được sử dụng trong còi cảnh báo tủ đông
• Chúng được sử dụng trong báo động trộm được kích hoạt bằng ánh sáng
• Chúng được sử dụng trong hệ thống tưới nước tự động
Vì vậy, đây là tất cả về tổng quan về IC 7400 . Đây là gói tích hợp quy
mô nhỏ (SSI). IC này có thể được xây dựng với 4 cổng NAND kép i / p.
Bởi vì, bằng cách sử dụng cổng này, bất kỳ loại cổng logic nào cũng có thể được thiết kế. IV. IC 7447 1. Khái niệm
Mạch giải mã BCD ra led 7 thanh được dùng rất phổ biến trong thiết bị điện tử
nhưng do sơ đồ mạch cồng kềnh khó lắp ráp vì vậy để thu gọn kích thước lắp ráp
và tạo điều kiện thuận lợi cho việc lắp ráp,các nhà sản xuất linh kiện điện tử đã tích
hợp các mạch cổng tạo ra các hàm a,b,c,d,e,f,g trên 1 đế cách điện và đóng chung
vào một vỏ.Như vậy đã tạo ra một mạch tổ hợp BCD ra led 7 thanh ,mạch này gọi
là IC giải mã BCD ra led 7 thanh. Đó là IC 7447.
IC 74LS47,SN7447AN được bán rất nhiều trên thị trường.Để có thể sử dụng
được các loại IC này ,ta phải tra cứu số liệu mà nhà sản xuất đưa ra xem nó được
cấp nguồn bao nhiêu,chân nào là mass,chân nào là chân ra a,b,c,d,e,f,g ,chân nào
là tín hiệu hiệu vào và quan trọng nhất là xem nó tích cực ở mức 0 hay tích cực ở

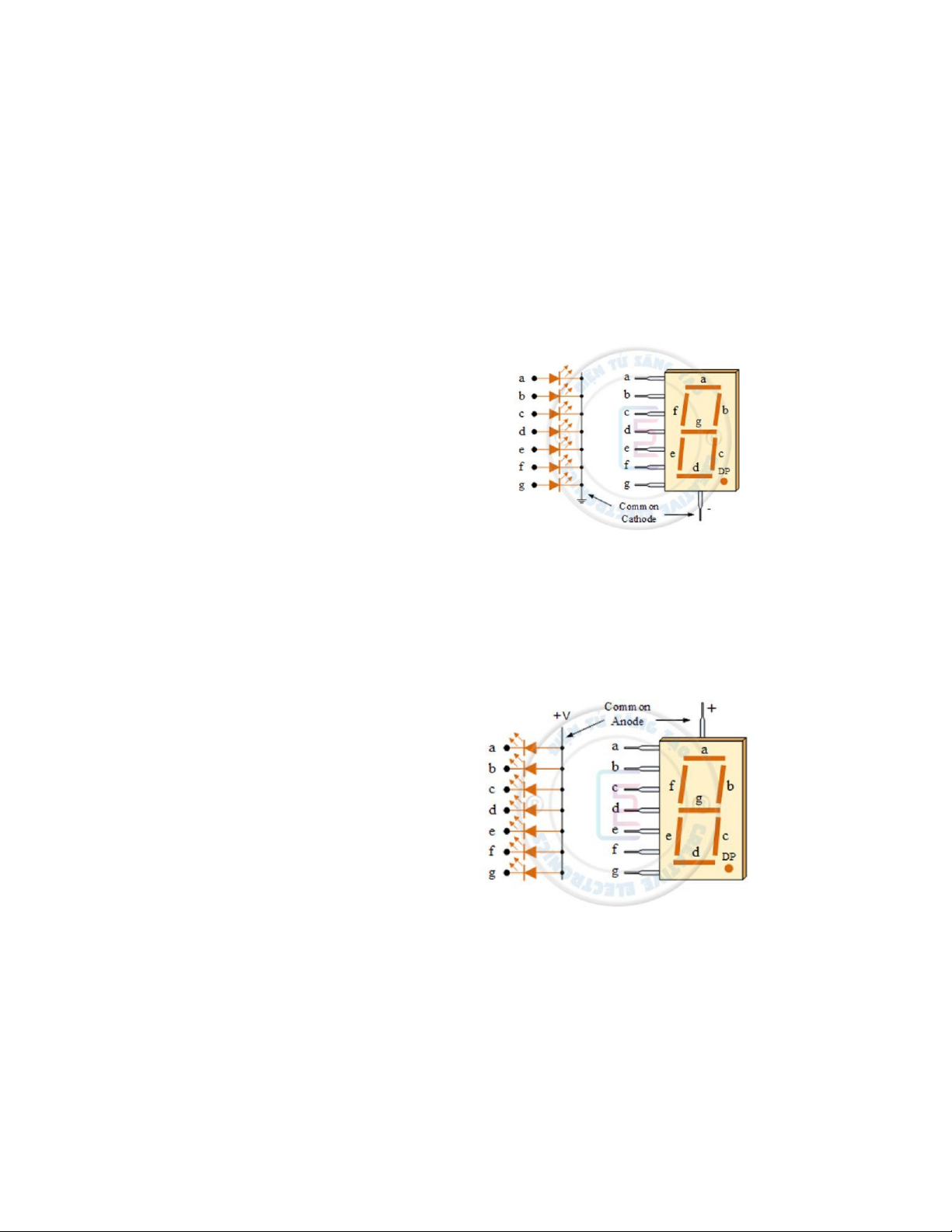

mức 1 để ta xác định sẽ sử dụng led 7 thanh Anot chung hay Katot chung.
Nếu IC tích cực ở mức 1 thì ta sẽ dùng led 7 thanh loại Anot chung,còn nếu ở
mức 0 thì ta dùng loại Katot chung.Trong trường hợp nếu IC tích cực ở mức 1 mà
không có led 7 thanh loại Anot chung thì ta sẽ dùng loại Katot chung với cổng logic
cơ bản là cổng đảo (NOT).
2. Cấu tạo

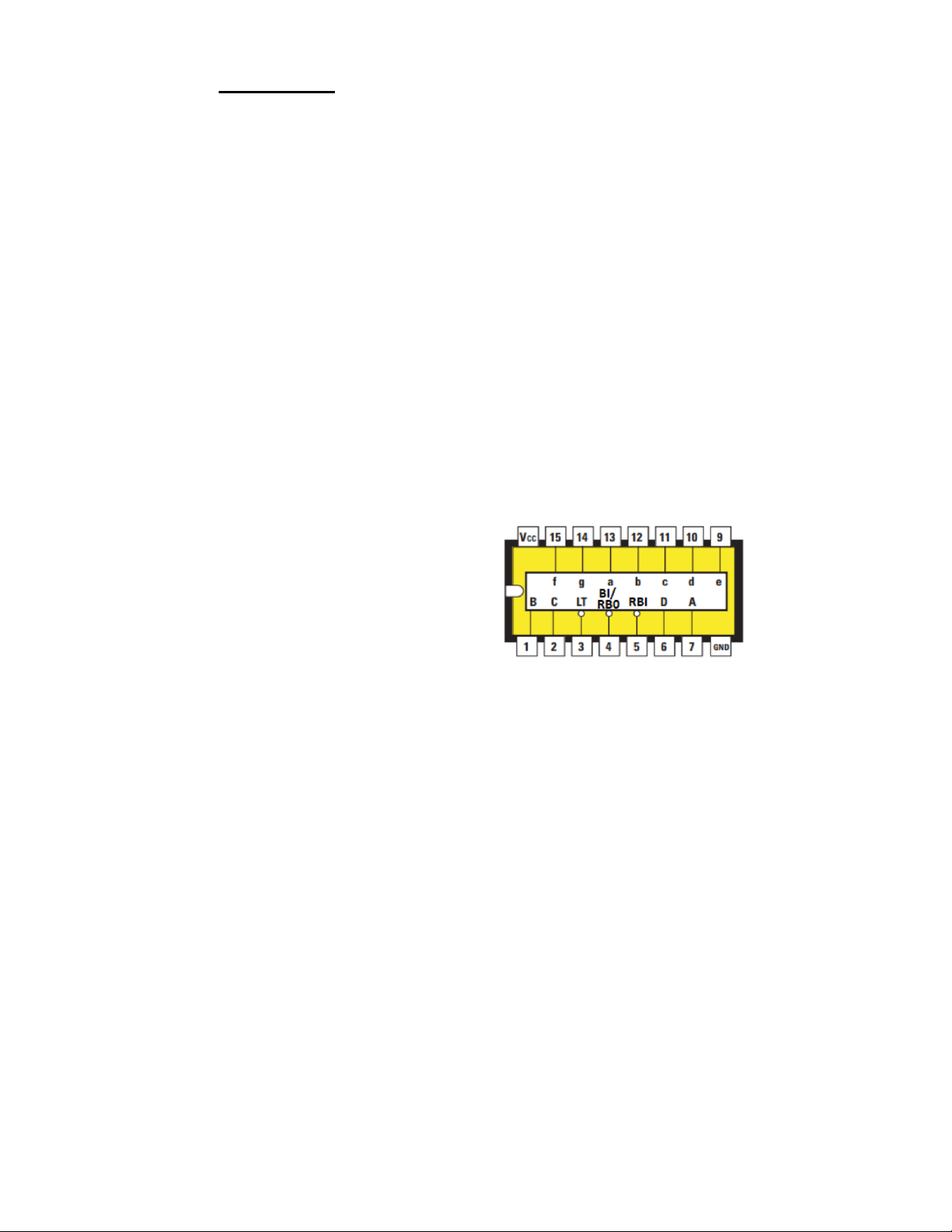

Sơ đồ cấu tạo bên trong IC7447
• Chân 16 cấp nguồn Vcc cụ thể ở
đây là 5V nếu quá 5V ic này sẽ bị chết
• Chân 8 là chân nói GND(mass)
• Các chân 1,2,6,7 là các chân tín
hiệu vào ứng với B,C,D,A.
• Các chân 15,14,13,12,11,10,9 là các chân ra ,các chân này sẽ được nối với
led 7 thanh và được nối như hình trên.
• Chân thứ 3 LT(Lamp test ) như tên gọi của nó chân 3 này là chân kiểm tra
led 7 đoạn,nếu ta cắm chân này xuống mass thì bộ giải mã sẽ sáng cùng lúc
với 7 đoạn.Chân này chỉ phục vụ để kiểm tra xem có led nào bị hỏng hay
không và trong thực tế không sử dụng nó.
• Chân 4 BI/RB0 luôn luôn được kết nối với mức cao ,nếu kết nối với mức
thấp thì toàn bộ led sẽ không sáng bất chấp trạng thái ngõ vào là gì.
• Chân 5 RBI kết nối với mức cao.
3. Hoạt động khi kết nối với led 7 thanh

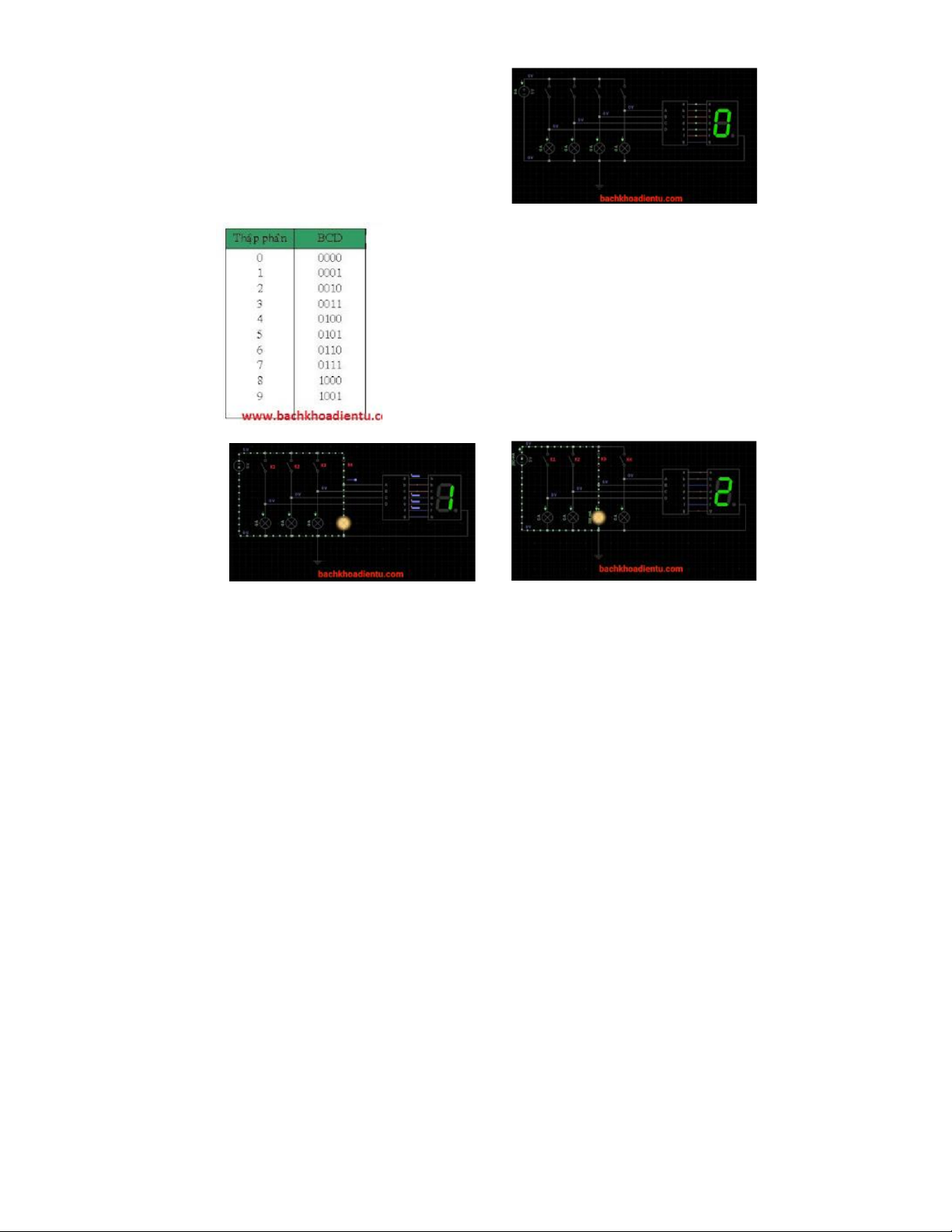

Sơ đồ mạch điện IC 7447 loại Anot chung
Ở đây ta dùng công tắc K1,K2,K3,K4 để
tạo mức logic,như đã nói ở phần trên thì loại
Anot chung sẽ tích cực ở mức cao (mức
1)nghĩa là có điện áp thì led 7 thanh sẽ sáng
,còn mức thấp(mức 0) thì led 7 thanh sẽ
không sáng .Ở hình trên tất cả mức logic ở
mức thấp nghia là khóa K hở mạch khi đó
trạng thái của led sẽ hiển thị số 0 ,muốn hiển
thị số nào thì ta sẽ sẽ dựa vào bảng chuyển đổi BCD ra số thập phân như sau:
Coi công tắc K1,K2,K3,K4 ứng với 4 số bên dãy BCD
như hình. Dựa vào bảng trên coi 4 công tắc hở mạch
trên ứng với 0000 ở bên BCD khi đó sẽ ứng với số 0
bên số thập phân,muốn hiển thị số 1 ứng với 0001 thì ta
chỉ cần đóng công tắc K4 xuống để tạo mức logic 1 như hình sau:
1 ứng với công tắc K3 nên ta chỉ việc đóng K3 xuống là sẽ hiển thị được số 2.
Cứ tiếp tục như vậy và dưa vào bảng chuyển đổi BCD sang số thập phân vậy là
các bạn có thể làm hiển thị từ 0 đến 9 rồi. V. IC 7490
1. mạch và sơ đồ bộ đếm thập phân IC 74LS90
74LS90 là bộ đếm thập phân không có chức năng reset tự động. Có nhiều loại
bộ đếm có thể sử dụng trong các thiết bị để đếm chữ số nhị phân hoặc thập phân.
Chúng ta sẽ đề cập đến một IC bộ đếm 74LS93, hoạt động dựa trên một flip
flop loại T. Khi sử dụng các flip flop trong những bài trước, chúng ta có thể tạo ra
bộ đếm có 2n số nhị phân.
IC 74LS93 đếm từ 0000 đến 1111 ở dạng số nhị phân, 0 đến 15 ở dạng thập
phân. Trong hệ thập phân, chúng ta chỉ cần từ 0 đến 9 là có thể bao gồm tất cả các
giá trị số thập phân mà không cần thêm các giá trị khác.
2. Giới thiệu về bộ đếm thập kỷ 74LS90
Để giải quyết vấn đề trên, chúng ta sử dụng IC 74LS90. IC chứa hai bộ đếm
MOD. Một là MOD 2 và hai là bộ đếm MOD 5. Bộ đếm bắt đầu đếm từ 0000 đến
1001 và sau đó nó reset lại giá trị.
Việc reset tự động làm cho bộ đếm bắt đầu đếm từ 0 và kết thúc ở số 9 trong hệ
thập phân. Trong IC có bốn chân reset, những chân này giúp IC đếm bằng cách
kích hoạt hai chân trong 4 chân. IC giao tiếp TTL có thể kết hợp với các bộ đếm
và IC có giao tiếp TTL khác.
3. Cấu hình chân 74LS90 Chân Mô tả chi tiết Chân 1
Chân 1 là đầu vào xung clock của MOD 5 trong IC. Là chân
tích cực mức thấp (chỉ kích hoạt khi có giá trị logic mức
thấp), ddeer thay đổi trạng thái ở 3 bit đầu ra. Tại các đầu ra
có xung thay đổi từ mức cao đến thấp thì ba bit đầu ra sẽ bị thay đổi. Chân 2
Chân 2 được sử dụng như một chân reset trong IC. Nó sẽ
cho giá trị lớn nhất ở đầu ra. Sử dụng kết hợp với chân 3. Chân 3
Chân 3 cũng được sử dụng như một chân reset trong IC. Nó
sẽ kích giá trị lớn nhất ở đầu ra. Sử dụng kết hợp với chân 2. Chân 4
Chân 4 sử dụng để hình dáng dễ nhìn cho mạch PCB. Không
quan trọng nó được đấu nối hay không vì nó sẽ không ảnh hưởng đến mạch. Chân 5
Chân 5 là chân đầu vào cấp nguồn. Chân 6
Chân 6 được sử dụng như một chân reset trong IC. Nó sẽ
xóa tất cả giá trị các đầu ra khi kết hợp với R4 Chân 7
Chân 7 cũng được sử dụng như một chân reset. Nó sẽ xóa tất
cả các đầu ra khi kết hợp với R3. Chân 8
Chân 8 là một chân đầu ra. Nó là bit thứ hai của dữ liệu đầu ra 4 bit. Chân 9
Chân 9 cũng là một chân đầu ra. Nó là bit LSB thứ hai (Bit
có trọng số thấp thứ 2) của dữ liệu đầu ra 4 bit. Chân 10
Chân 10 là chân nối đất. Chân 11
Chân 11 là bit đầu ra có trong số lớn nhất của dữ liệu đầu ra 4 bit. Chân 12
Chân 12 là bit đầu ra có trọng số nhỏ nhất của dữ liệu đầu ra 4 bit. Chân 13
Chân 13 là chân không cần đấu nối. Nó sẽ không ảnh hưởng
đến vi mạch như chân 4. Chân 14
Chân 14 là chân đầu vào xung clock dùng để cấp xung clock cho MOD 2 của IC.
4. Đặc tính bộ đếm nhị phân 74LS90
• Nó được sử dụng như một bộ đếm đơn giản từ 0 – 9.
• IC có khả năng bắt đầu đếm tự động từ 0 và kết thúc ở 9.
• IC có thể giao tiếp với các thiết bị và vi điều khiển TTL do đầu ra của nó cũng ở dạng TTL.
• IC có mức tiêu thụ điện năng thấp.
• IC có nhiều dạng package PDSO, PDIP và GDIP
• IC có bảo vệ bên trong khỏi điện áp kẹp.
5. Thông số kỹ thuật
• Dãy nguồn đầu vào cho IC là 4,75V đến 5,25V.
• Dãy nhiệt độ hoạt động cho IC là 0 đến 70 độ.
• Dãy điện áp đầu vào IC ở trạng thái mức CAO nhỏ nhất 2,0V và trạng thái THẤP là tối đa 0,7V.
• IC cho dòng điện đầu ra ở trạng thái mức CAO là -0,4mA và ở trạng thái THẤP là 8,0mA
• Dãy bảo vệ diode kẹp bên trong là -1,5V.
6. Nguyên lý hoạt động của IC 7490
IC có cấu trúc bên trong gồm 4 flip flop và flip flop đầu tiên được sử dụng là
MOD 2 và 3 chân còn lại được sử dụng ở MOD 5.
Có hai chân đầu vào xung nhịp và được sử dụng để thay đổi trạng thái đầu
ra. Các chân reset được điều khiển thông qua cổng AND.
IC có 4 chân reset, hai chân xung nhịp và 4 chân đầu ra. Trước khi sử dụng IC
thì trước tiên chúng ta cần hiểu các chân reset.
Bốn chân reset này sẽ được sử dụng để điều khiển các đầu ra. Bốn chân reset
này sẽ tạo ra hơn 16 tổ hợp nhưng trong một số tổ hợp, sẽ có đầu ra nhất định. VI. LED 7 thanh
1. LED 7 thanh là gì?
LED 7 thanh hay còn được gọi là LED 7 đoạn, bao gồm 7 đoạn đèn LED
được xếp lại với nhau thành hình chữ nhật. Khi các đoạn lập trình để
chiếu sáng thì sẽ hiển thị chữ số của hệ thập phân hoặc thập lục phân. Đôi
khi LED số 8 được hiển thị dấu thập phân khi có nhiều LED 7 thanh được
nối với nhau để có thể hiển thị được các số lớn hơn 2 chữ số.
2. Cấu tạo LED 7 thanh
Với các đoạn LED trong màn hình đều được nối với các chân kết nối để
đưa ra ngoài. Các chân này được gán các ký tự từ a đến g, chúng đại diện
cho từng LED riêng lẻ. Các chân được kết nối với nhau để có thể tạo thành một chân chung.
3. Phân loại LED 7 thanh và nguyên lý
Chân Pin chung hiển thị thường được sử dụng để có thể xác định loại
màn hình LED 7 thanh đó là loại nào. Có 2 loại LED 7 thanh được sử
dụng đó là Cathode chung (CC) và Anode chung (CA).
Cathode chung (CC): Trong màn hình
Cathode chung thì tất cả các cực Cathode
cả các đèn LED được nối chung với nhau
với mức logic “0” hoặc nối Mass
(Ground). Các chân còn lại là chân Anode
sẽ được nối với tín hiệu logic mức cao
(HIGHT) hay mức logic 1 thông qua 1
điện trở giới hạn dòng điện để có thể đưa
điện áp vào phân cực ở Anode từ a đến G
để có thể hiển thị tùy ý.
Anode chung (CA): Trong màn hình hiển thị Anode chung, tất cả các kết nối
Anode của LED 7 thanh sẽ được nối với nhau ở mức logic “1”, các phân đoạn LED
riêng lẻ sẽ sáng bằng cách áp dụng cho nó một tín hiệu logic “0” hoặc mức thấp
“LOW” thông qua một điện trở giới hạn dòng điện để giúp phù hợp với các cực
Cathode với các đoạn LED cụ thể từ a đến g. LED 7 thanh Anode chung
thường phổ biến hơn vì các mạch
điện thường sử dụng nối với
nguồn chung. Với một số lưu ý
rằng LED 7 thanh Cathode chung
thông thường các mạch đều nối
cực dương chung và ngược lại vì
thế nếu nối với dương nguồn của
mạch thì LED 7 đoạn Cathode
chung sẽ không thể phát sáng.
Tùy thuộc vào các chữ số thập phân mà LED hiển thị. LED sẽ nên được
phân cực thuận. Chẳng hạn, nếu hiển thị chữ số 0 thì chúng ta bắt buộc
cần phải làm sáng 6 đoạn LED tương ứng đó à a, b, c, d, f. Do đó, các con
số khác nhau sẽ được thể hiện từ 0 – 9 trên màn hình.
4. Bảng chân lý của LED 7 thanh
Đối với LED 7 thanh để hiển thị chính xác các con số từ 0 – 9 như mong
muốn thì chúng ta cần phải tạo ra một bảng chân lý để giúp chúng ta nắm
bắt và hiển thị những con số, ký tự một cách nhanh chóng và dễ dàng hơn.
