Chọn động cơ và thiết bị bơm nước- ôn tập môn truyền động điện –Trường Đại học bách khoa – đại học Đà Nẵng

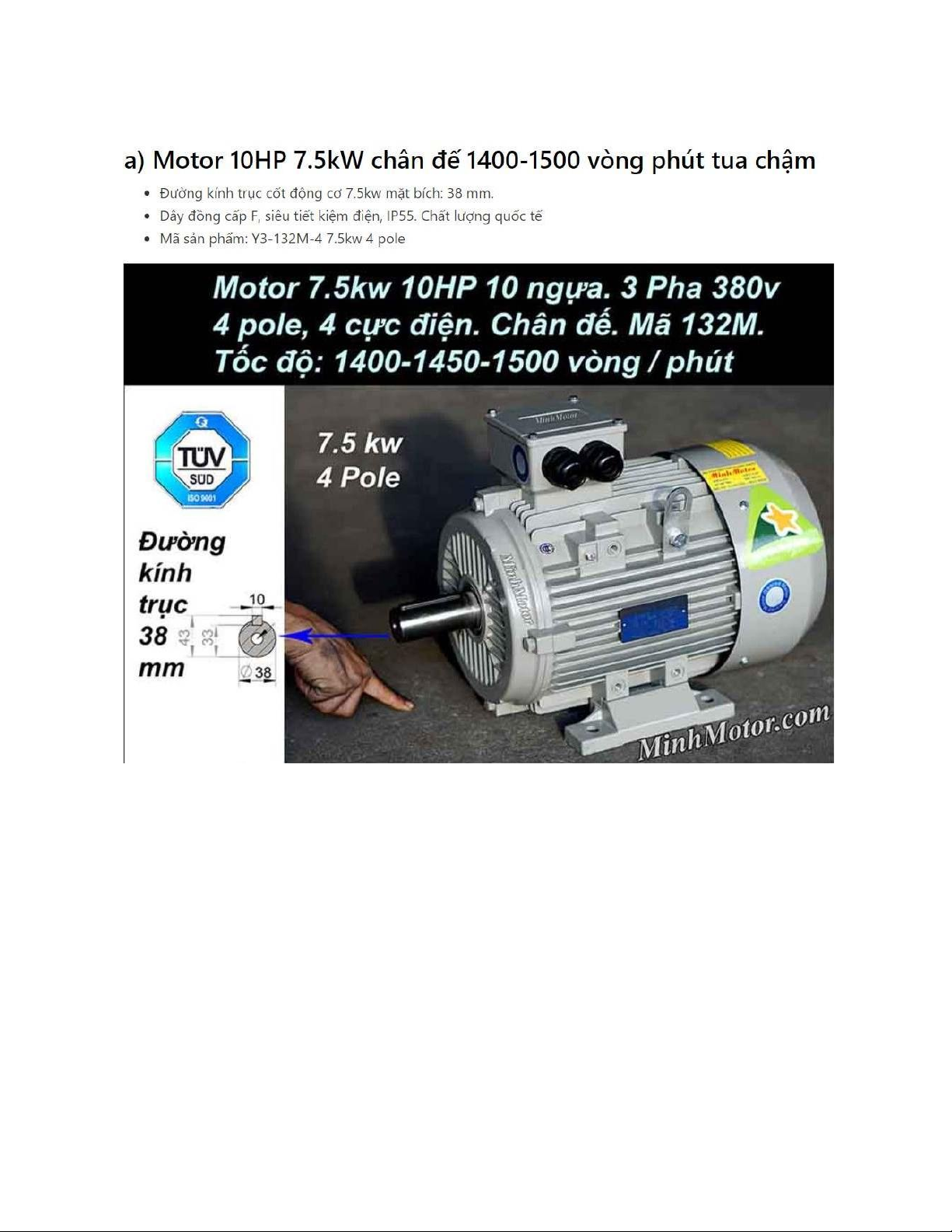

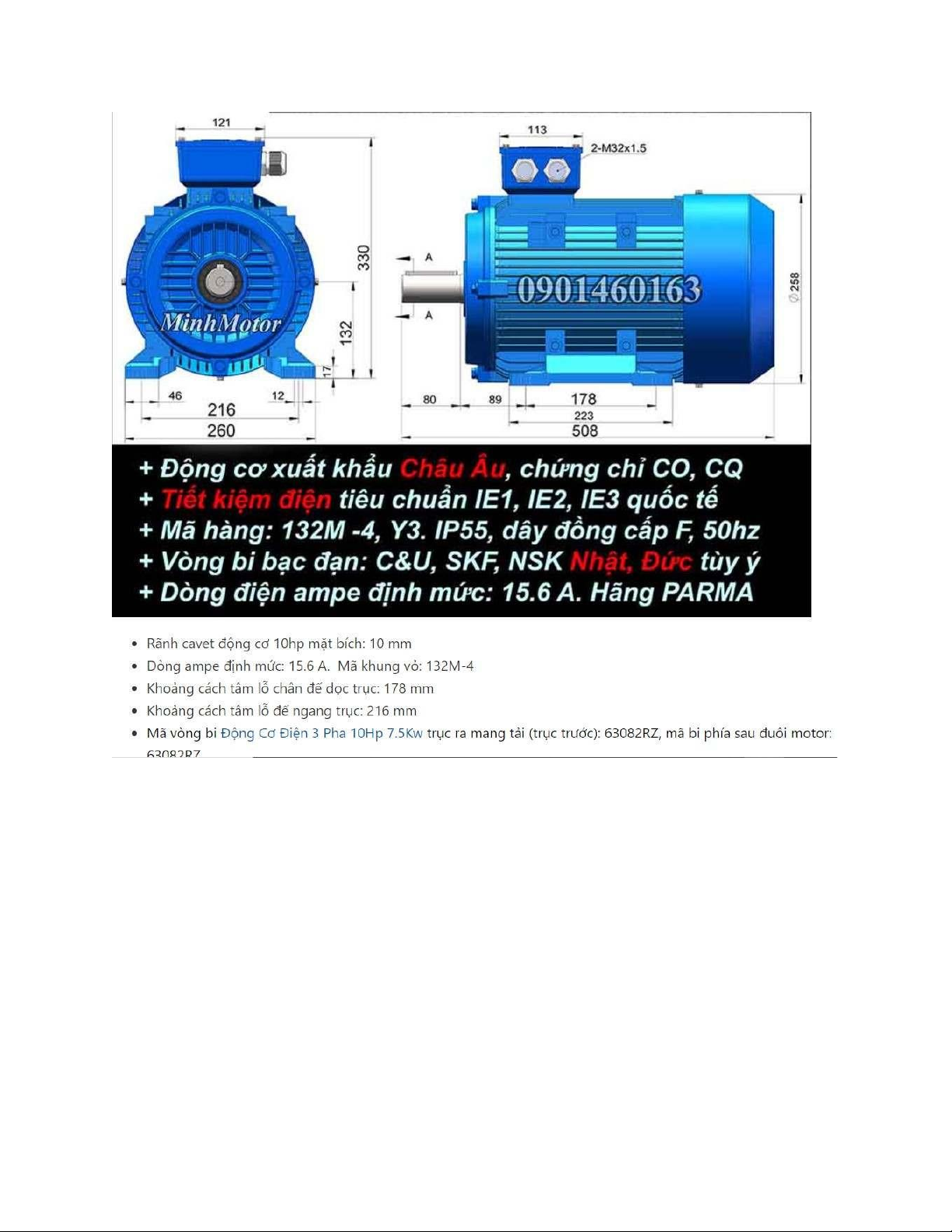

1. Motor truyền động cho cánh khuấy:
_Số lượng thiết bị: 3 _Dùng cho :
+Vùng 1 – Nồi nấu hồ hóa
+Vùng 2 – Nồi nấu đường hóa
+Vùng 3 – Nồi lọc dịch đường
2. Động cơ máy bơm nước
Máy bơm CM 65-125A
a) Số lượng thiết bị: 5 Dùng cho :
Vùng 2 – Nồi nấu đường hóa
Vùng 3 – Nồi lọc dịch đường
Vùng 4 – Quá trình houblon hóa
Vùng 5 – Quá trình lắng xoáy
Vùng 6 – Quá trình làm lạnh
b) Chi tiết kỹ thuật
- Mã hàng sản phẩm: CM 65-125A
- Công suất: 7.5 kW 10 Hp 10 ngựa
- Điện áp: 3 Pha 380v / 660V
- Loại bơm: Bơm ly tâm 3 pha, bơm đầu liền
- Tốc độ quay: 2900 vòng/phút

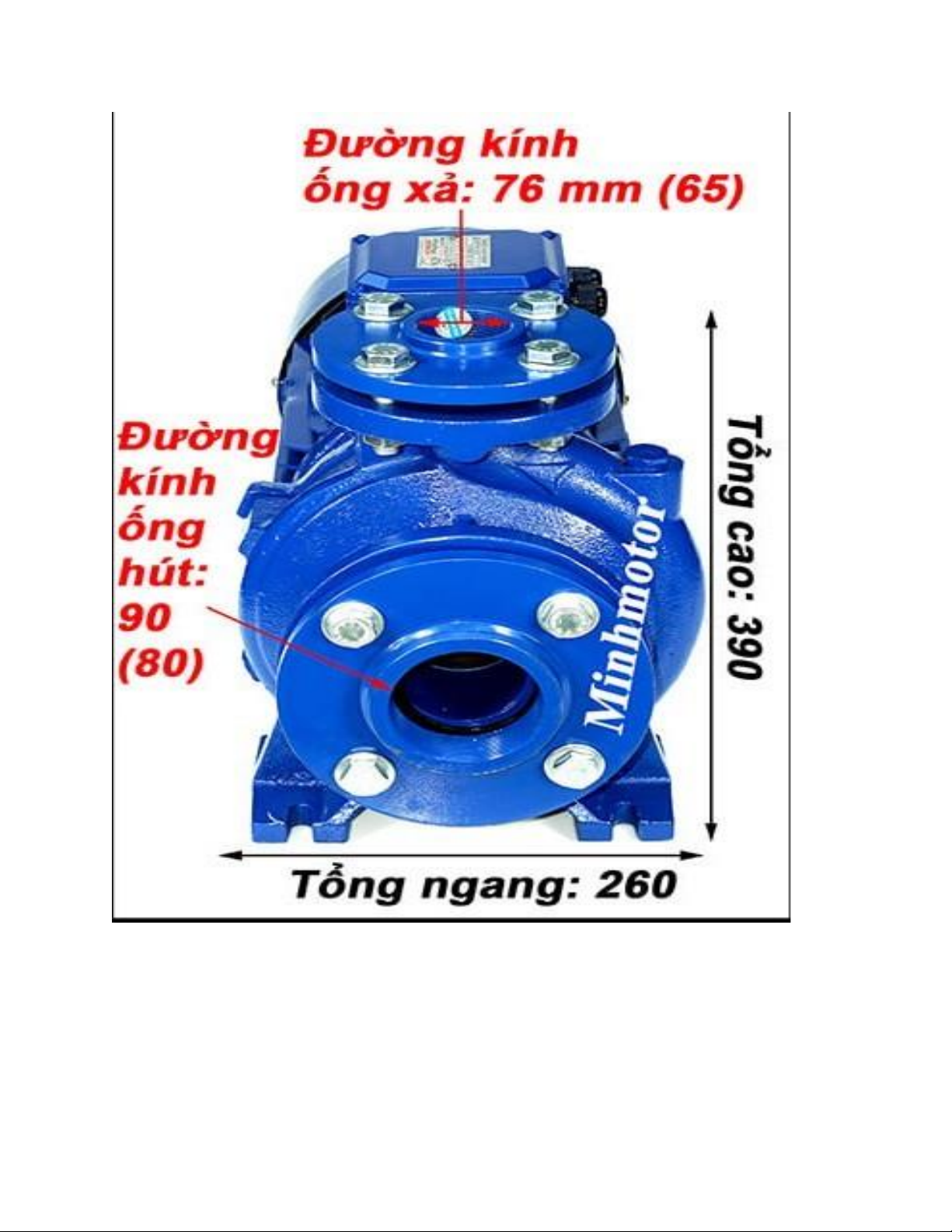

- Đường kính ống hút: 80 mm / 90 mm
- Đường kính ống xả: 65 mm / 75 mm
- Tổng chiều dài bơm: 630 mm - Tổng chiều cao: 390 mm
- Tổng chiều ngang: 260 mm
- Khoảng cách hai tâm lỗ đế dọc trục: 110 mm
- Khoảng cách hai tâm lỗ đế ngang trục: 212 mm
- Trọng lượng khoảng: 82kg - Lưu lượng, cột áp:
Ở cột áp lớn nhất cao: 24.8m máy bơm nước 10 ngựa bơm được 30 khối,
khoảng cách đẩy xa khoảng 200 - 240 mét
Ở độ cao 15 m trở xuống:Lưu lượng lượng nước đạt nhiều nhất là 132 khối,
bơm đi xa nhất khoảng 120 - 150 mét
Máy bơm nước CM 32-160A
a) Số lượng thiết bị: 2 Dùng cho : Vùng 6 : - Máy bơm nước lạnh - Máy bơm dung dịch Nicol
b) Chi tiết kỹ thuật
- Mã hàng máy bơm: CM 32-160A
- Công suất: 3 kW 4 Hp 4 ngựa - Điện áp: 3 Pha 220v
- Kiểu dáng thiết kế: Máy bơm ly tâm trục ngang đầu liền
- Chất liệu: Trục Inox, đầu gang, cánh bơm Inox
- Tốc độ: 2 pole (2800 - 2900 - 3000 vòng /phút)
- Chế độ hoạt động S1: liên tục 24h / ngày
- Dòng ampe định mức: 10 A (tam giác) /6.3 A (đấu sao)
- Chất liệu phớt bơm: Ceramic hoặc carbon
- Cấp bảo vệ động cơ (IP): IP55
- Cấp chịu nhiệt (INS.CL): F (155 độ C)
- Áp lực làm việc tối đa: 10 Bar
- Nhiệt độ nước tối đa: 90 độ C

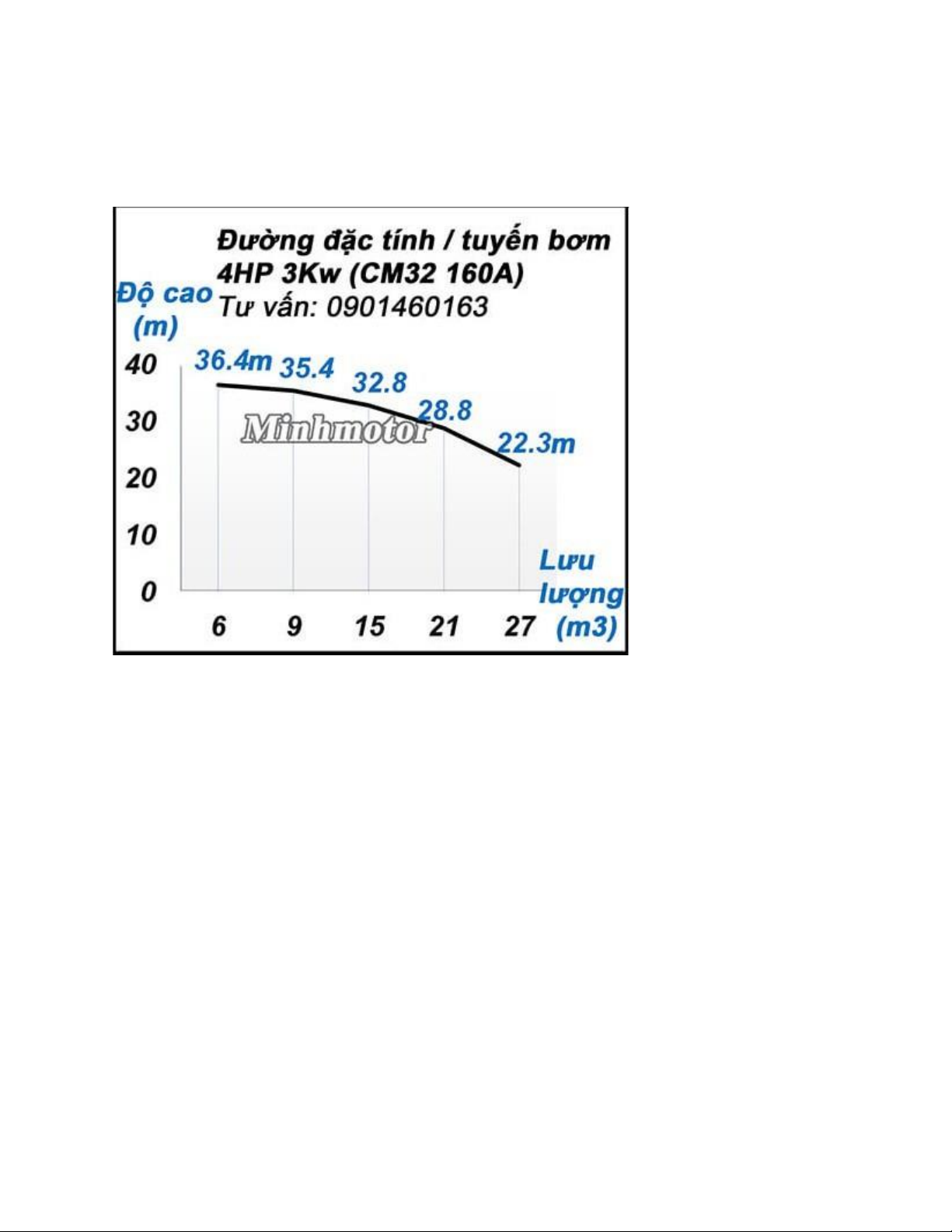

- Tiêu chuẩn chất lượng: ISO 9001: 2015 - Lưu lượng, cột áp:
Ở độ cao lớn nhất: 36.4m máy bơm nước 4 hp đầu gang Minhmotor bơm
được 6 khối, đẩy đi xa được từ 300 - 340 mét
Ở độ cao 22.3 m trở xuống: Lượng nước đạt nhiều nhất là 27 khối, bơm đẩy
xa được từ 170 - 220 mét

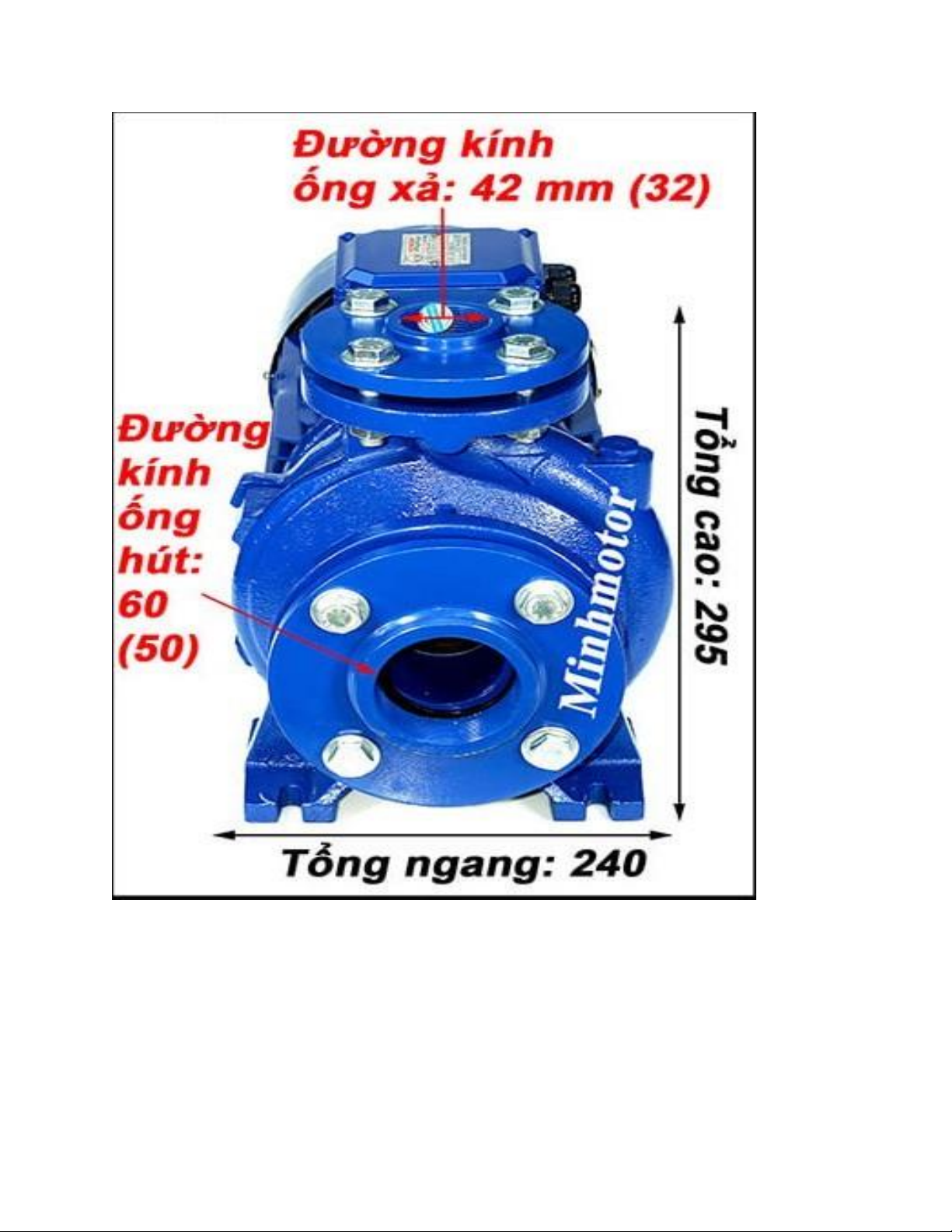

- Đường kính đầu hút: 60mm / 50mm
- Đường kính đầu xả: 42mm / 32mm
- Tổng chiều dài bơm: 550 mm - Tổng chiều cao: 295 mm
- Tổng chiều ngang: 240 mm
- Khoảng cách hai tâm lỗ đế dọc trục: 84 mm
- Khoảng cách hai tâm lỗ đế ngang trục: 187 mm
- Trọng lượng nguyên đai kiện khoảng: 47 Kg / cân. 3. Biến Tần
_Số lượng thiết bị: 3 Dùng cho:
+Motor truyền động cho cánh khuấy nồi 1
+Motor truyền động cho cánh khuấy nồi 2
+Motor truyền động cho cánh khuấy nồi 3 _Chọn biến tần FR-A800
_Link manual: https://data2.manualslib.com/pdf5/117/11690/1168974-
mitsubishi/fra800.pdf?2dbf4d0ca2335c33cd51a3ab7fabf09b
