Đề tài:
ỨNG DỤNG GIS ĐỂ LỰA CHỌN VỊ TRÍ THÍCH HỢP XÂY DỰNG NHÀ
NGHỈ TẠI QUẬN ĐỐNG ĐA, HÀ NỘI
LỜI NÓI ĐẦU
Hà Nội là một địa điểm du lịch nổi tiếng có lịch sử lâu đời cùng với nền
văn hoá truyền thống đậm đà bản sắc dân tộc Việt Nam. Du lịch Hà Nội, ngoài
việc lựa chọn những nhà nghỉ nằm ở vị trí trung tâm thành phố như ở Ba Đình,
Hoàn Kiếm hay Tây Hồ, chúng ta có thể lựa chọn những nhà nghỉ nằm ở khu
vực Quận Đống Đa cũng rất thuận tiện cho việc đi lại, di chuyển và khám phá
những điểm du lịch nổi tiếng của thành phố.
Đống Đa xưa là vùng đất cổ của kinh thành Thăng Long, hiện trên địa
bàn quận có nhiều di tích lịch sử văn hóa, lễ hội truyền thống tiêu biểu gắn liền
với lịch sử hình thành, phát triển của Thủ đô và cả nước. Với tiềm năng là một
khu vực có nhiều điều kiện thuận lợi để phát triển du lịch tham quan, nhóm
chúng em lên ý tưởng xây dựng một nhà nghỉ 6 tầng, quy mô 36 phòng tại nơi
đây. Và để đi đến mục tiêu đặt ra chúng em đã lên kế hoạch lựa chọn vị trí thích
hợp để xây dựng nhà nghỉ tại Quận Đống Đa, Hà Nội.
Hiện nay cách mạng công nghiệp 4.0 đang tác động mạnh mẽ đến hầu
hết các lĩnh vực trong cuộc sống. Cuộc Cách mạng công nghiệp lần thứ tư là sự
kết hợp của công nghệ trong các lĩnh vực vật lý, địa lý, công nghệ số và sinh
học. Thừa kế thành tựu phát triển của công nghệ 4.0, ứng dụng GIS - 1 ứng
dụng giúp quản lý, mô phỏng và quy hoạch việc sử dụng tài nguyên đất của một
thành phố, quận, huyện hay một quốc gia. Ứng dụng GIS giúp nhà quản lý lập
bản đồ tài nguyên đất, lưu trữ và thao tác dữ liệu địa lý, phân tích và hoạch định chiến lược cụ thể.
Dựa trên những tìm hiểu và nghiên cứu về ứng dụng GIS, nhóm 7 chúng
em đã vận dụng những kiến thức được học để đưa ra đề tài: “ỨNG DỤNG GIS
ĐỂ LỰA CHỌN VỊ TRÍ THÍCH HỢP XÂY DỰNG NHÀ NGHỈ TẠI
QUẬN ĐỐNG ĐA, HÀ NỘI” I.
MÔ TẢ ĐỀ TÀI
Nghiên cứu, phân tích dữ liệu để xác định và lựa chọn vị trí phù hợp để
xây dựng nhà nghỉ đáp ứng đầy đủ các tiêu chí được đưa ra và đảm bảo sự
thuận lợi trong việc kinh doanh và phát triển của nhà nghỉ tại Quận Đống Đa, Hà Nội
+ Thuận lợi về giao thông: thuận tiện cho các loại xe di chuyển cho quá
trình di chuyển (gần tuyến đường giao thông thuận lợi)
+ Khu vực có sông hồ xung quanh: Nhà nghỉ nằm gần các sông hồ giúp
điều hòa không khí và có thể tạo phong cảnh cho nhà nghỉ, nâng tầm giá trị của nhà nghỉ
+ Thuận lợi về các địa điểm tham quan: tạo điều kiện cho khách du lịch
đến tham quan và nhà nghỉ có thể khai thác để phát triển du lịch, phục vụ nhu cầu nơi ở II.
CƠ SỞ DỮ LIỆU 1. Dữ liệu:
- Lớp phường xã *: Dong_Da.shp
- Lớp giao thông *: Dong_Da_road.shp (đường xá)
- Lớp sông hồ *: Dong_Da_lake.shp
- Lớp địa điểm tham quan *: DongDa_buildings.shp (từ VN
buildings.shp) với nguồn lấy từ dữ liệu nền Việt Nam.
- Lớp sử dụng đất *: DongDa_sudungdat.shp (từ hanoisudungdat.shp) 2. Tiêu chí:
Quận Đống Đa muốn xây dựng một nhà nghỉ, 6 tầng theo quy mô 36 phòng.
Địa điểm xây dựng cần thỏa mãn những điều kiện sau đây để có thể xác định vị trí thích hợp nhất:
- Nhà nghỉ cần nằm gần đường giao thông, cách không quá 100m
- Nhà nghỉ cần xây dựng gần các hồ nước, hồ trên 5ha cách không quá
400m, hồ từ 2 -5 ha cách không quá 300m, hồ dưới 1ha cách không quá 200m.
- Nhà nghỉ cần xây dựng gần các địa điểm tham quan và công trình lớn, cách không quá 1 km
III. CÁC BƯỚC THỰC HIỆN

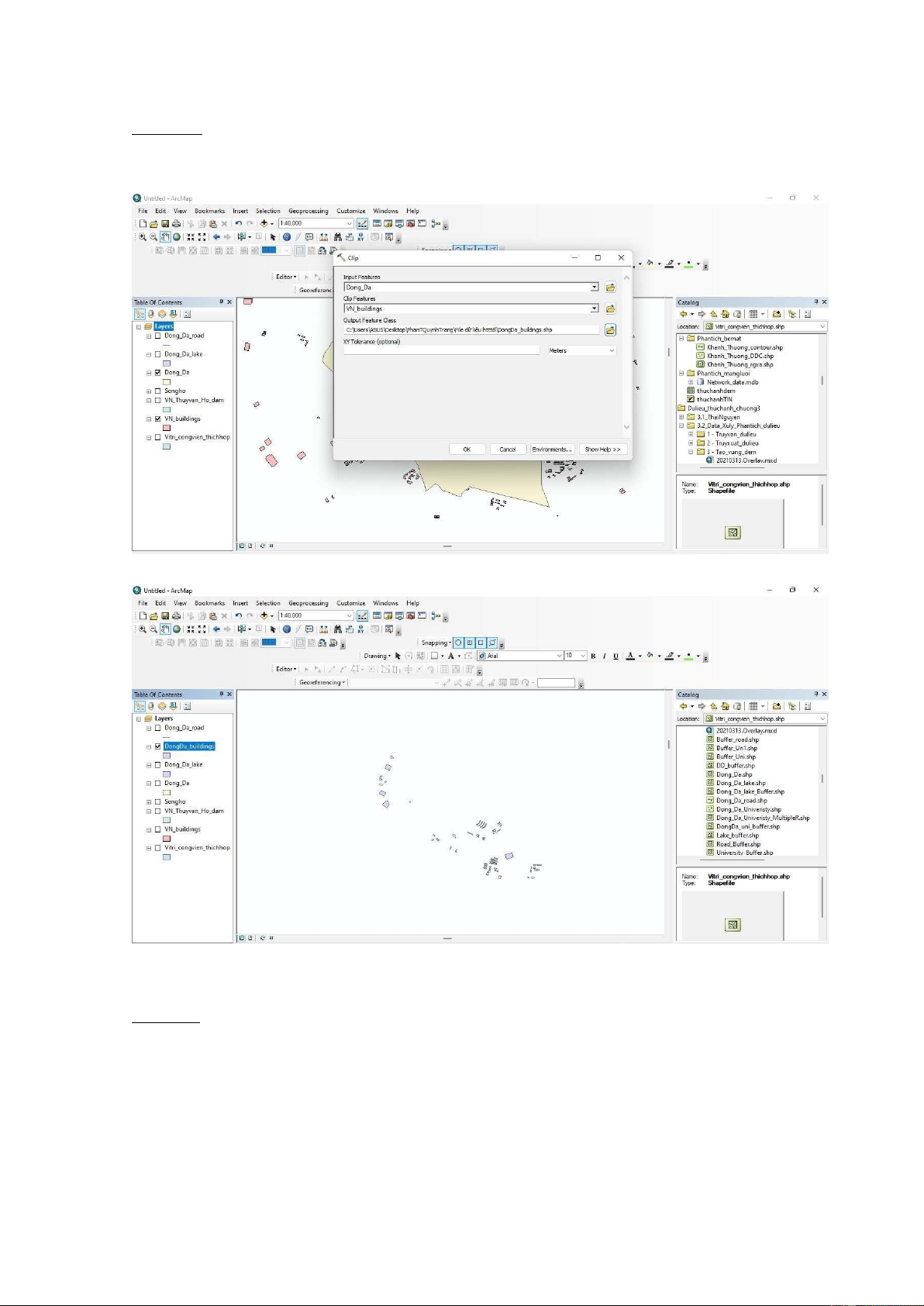

Bước 1: Tạo lớp nền dữ liệu địa điểm tham quan tại quận Đống Đa
(DongDa_buildings.shp) từ lớp VN_buildings.shp thông qua công cụ Clip
* Trích xuất dữ liệu địa điểm tham quan và các công trình lớn tại quận Đống Đa:
* Được bản đồ các địa điểm tham quan và công trình lớn trên địa bàn quận Đống Đa:

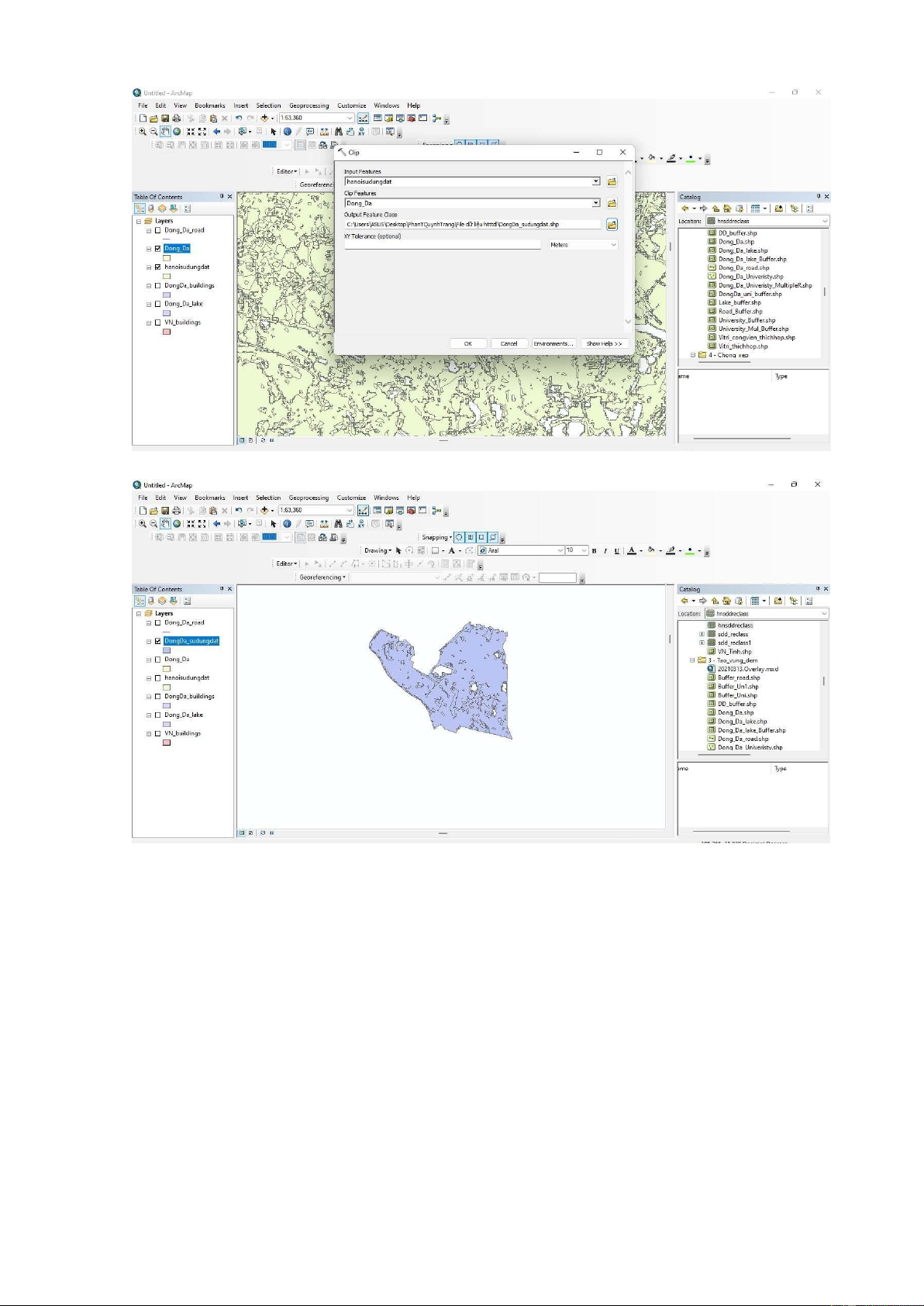

Bước 2: Tạo lớp nền dữ liệu hiện trạng sử dụng đất tại quận Đống Đa
(DongDa_sudungdat.shp) từ lớp hanoisudungdat.shp thông qua công cụ Clip
* Trích xuất dữ liệu sử dụng đất của quận Đống Đa:
* Được bản đồ sử dụng đất của quận Đống Đa
Hoàn thành việc trích xuất, ta sẽ có kết quả các lớp dữ liệu để tiếp tục đánh giá và chồng xếp như sau:

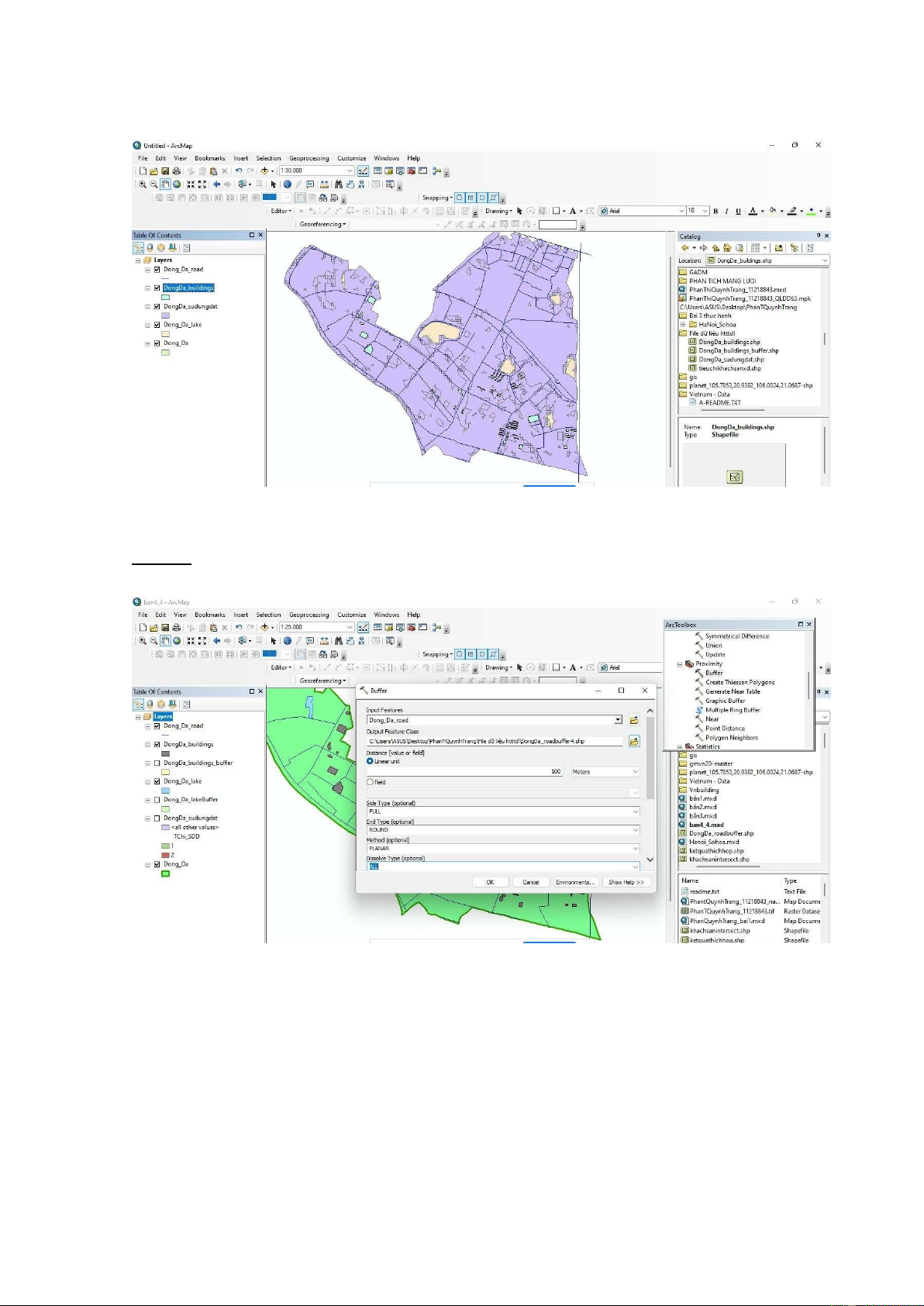

Bước 3: Tạo vùng đệm cho dữ liệu giao thông (Dong_Da_road_Buffer.shp) với điều
kiện cách đường giao thông không quá 100m thông qua công cụ Buffer

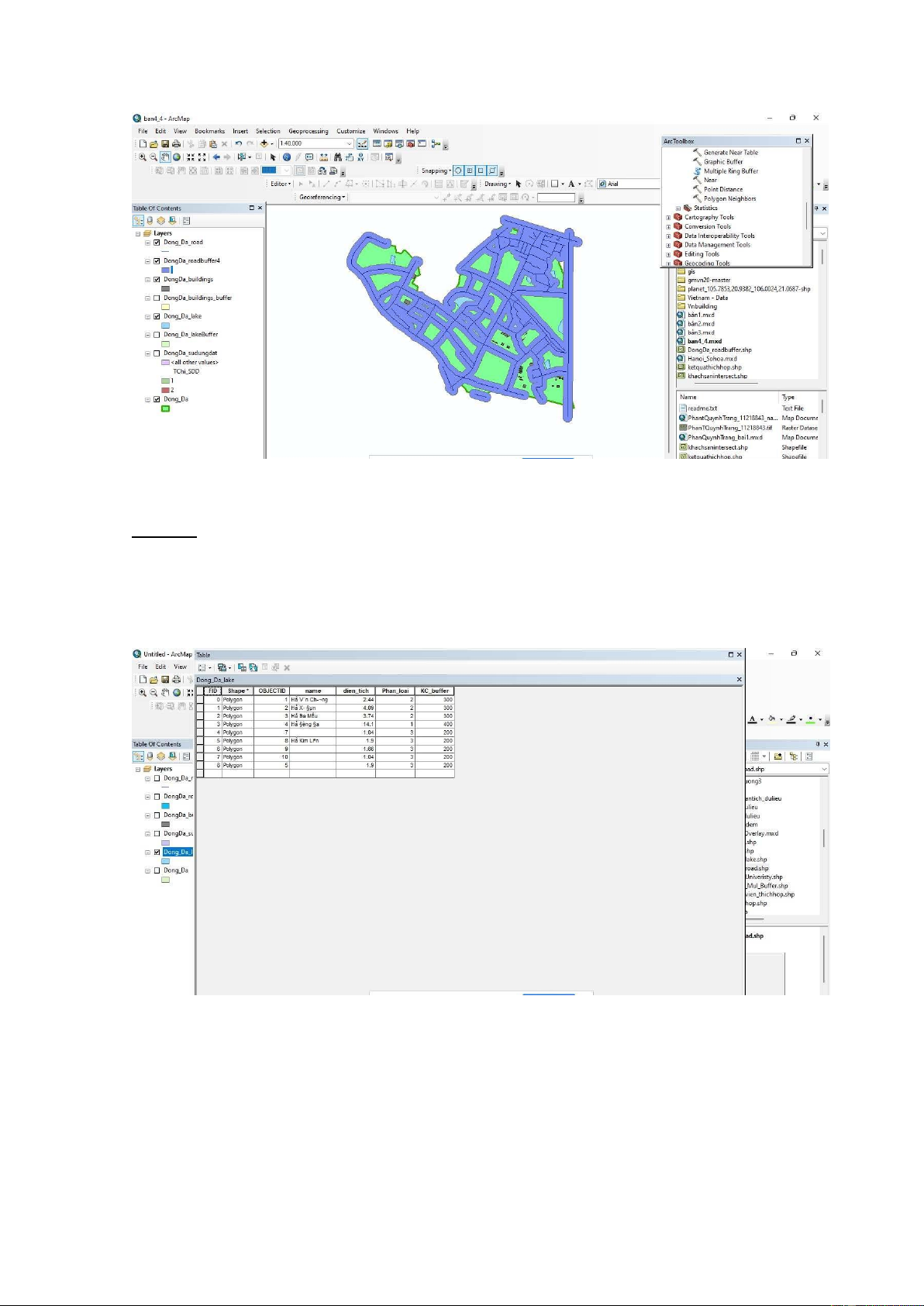

* Được các buffer cho các khu vực cách đường giao thông 100m
Bước 4: Tạo vùng đệm cho dữ liệu hồ nước (Dong_Da_lake_Buffer.shp) với điều kiện
hồ trên 5ha cách không quá 400m, hồ từ 2 -5 ha cách không quá 300m, hồ dưới 1ha
cách không quá 200m thông qua công cụ Buffer.

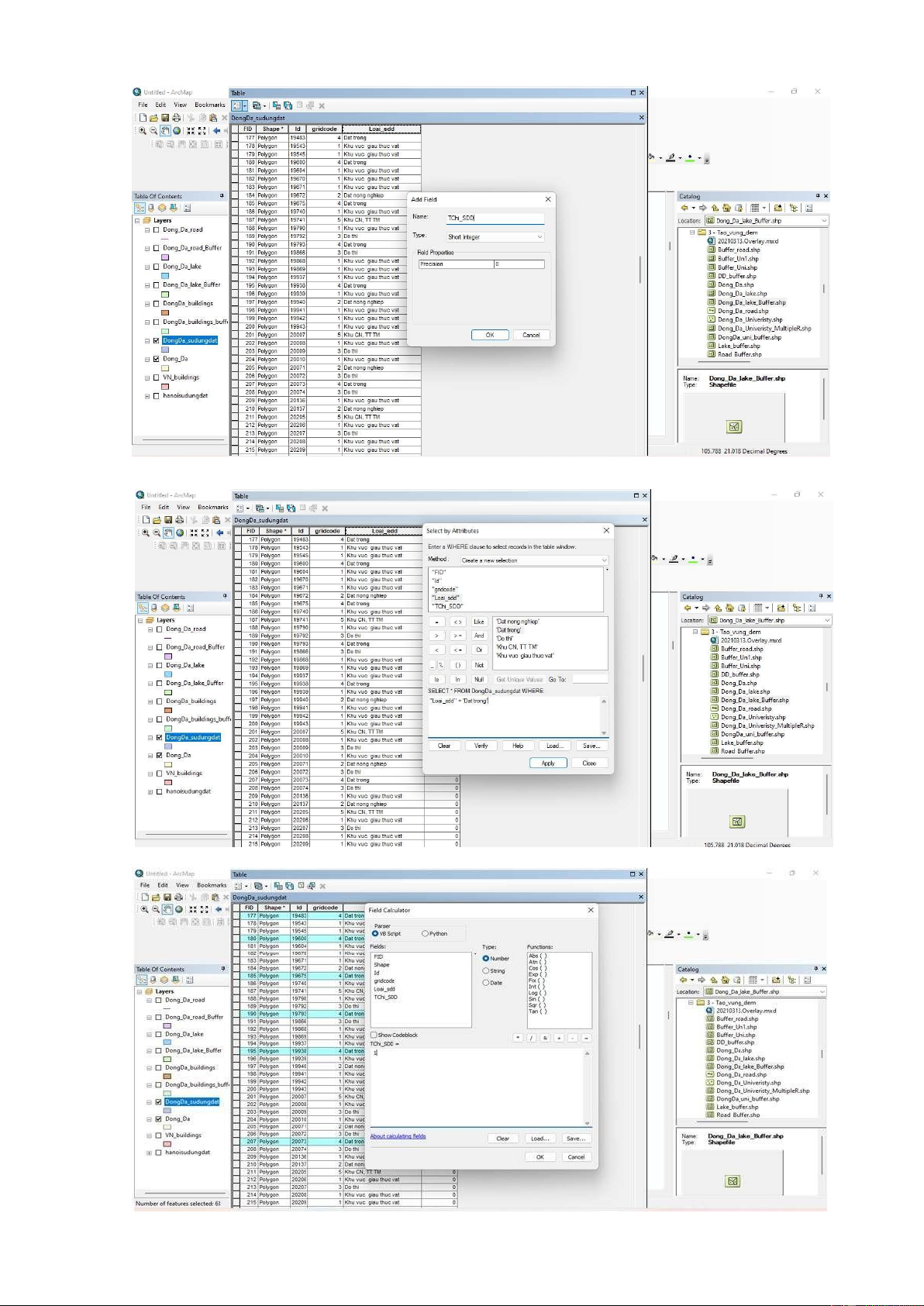

* Phân loại hồ theo diện tích
* Tạo buffer có khoảng cách khác nhau:

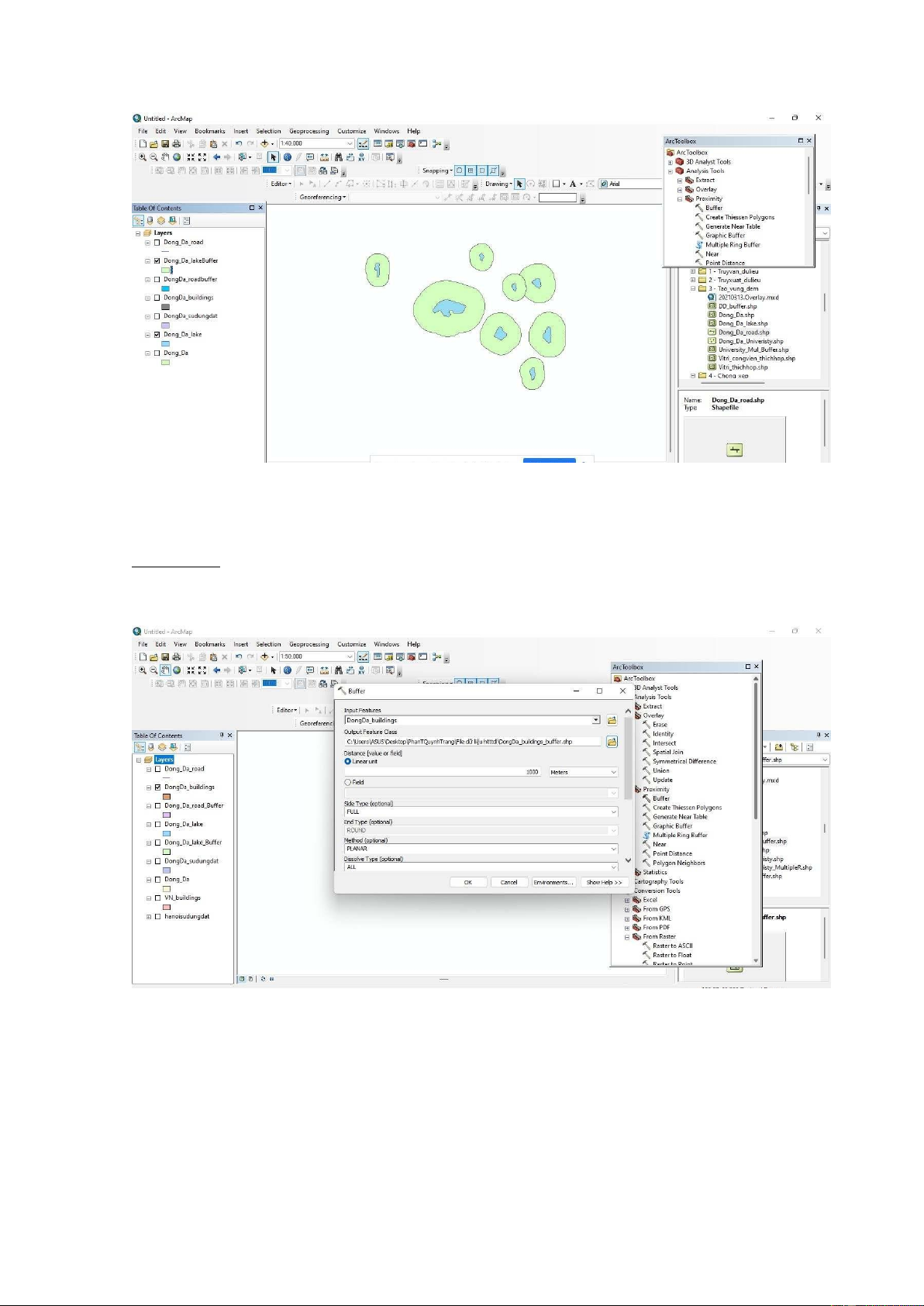

* Được các Buffer vị trí thích hợp xung quanh các hồ nước có diện tích khác nhau Bước 5: Tạo vùng đệm cho dữ liệu địa điểm tham quan
(DongDa_buildings_Buffer.shp) với điều kiện cách địa điểm tham quan không quá
1km thông qua công cụ Buffer
* Được kết quả là các khu vực phù hợp để đặt nhà nghỉ là những khu vực gần các khu
địa điểm tham quan và công trình lớn
Bước 6: Thực hiện việc phân loại các đất phù hợp (DongDa_sudungdat.shp) để xây
dựng nhà nghỉ tại quận Đống Đa, Hà Nội. Tiêu chí Phù hợp (ký hiệu:1)
Không phù hợp (ký hiệu: 2) Loại đất Đất trống x Đất đô thị x Đất nông nghiệp x Khu vực giàu thực vật x Đất khu công nghiệp, x TTTM
- Loại đất 1: Đất trống; đất đô thị (Phù hợp với tiêu chí) - ký hiệu: 1
- Loại đất 2: Đất nông nghiệp; Khu vực giàu thực vật; Khu CN, TTTM (Không
phù hợp với tiêu chí) - ký hiệu: 2

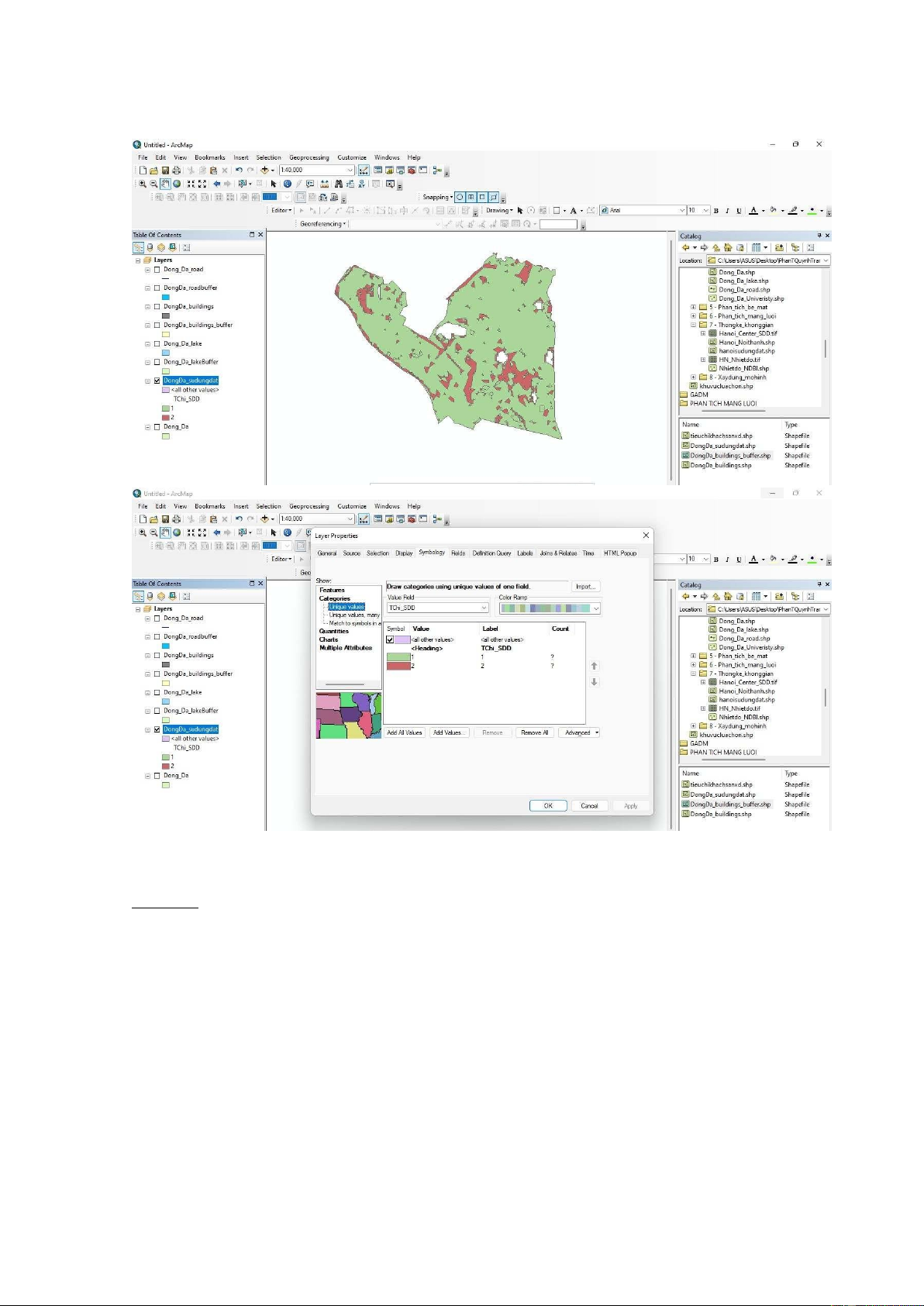

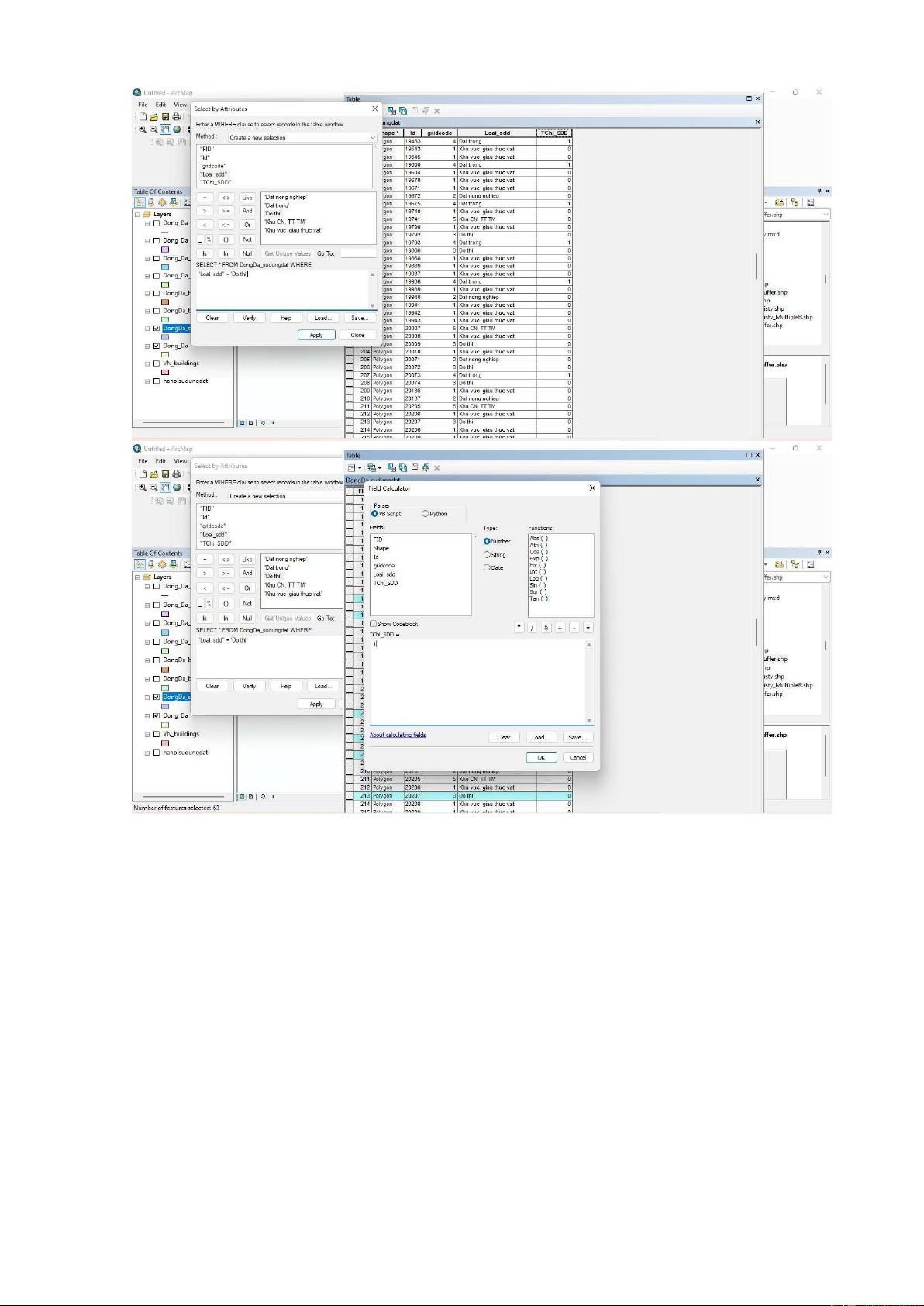

*Gắn các giá trị thích hợp (Kí hiệu 1)
* Tương tự gắn giá trị không thích hợp (kí hiệu 2)
* Kết quả bản đồ sử dụng đất đất theo tiêu chí với màu xanh là các vùng thích hợp
(đất Đô thị, đất trống), màu hồng đất là các vùng không thích hợp:
Bước 7: Xác định vị trí thích hợp để xây dựng nhà nghỉ thỏa mãn cả 4 tiêu chí: giao
thông, hồ nước, địa điểm tham quan và hiện trạng sử dụng đất bằng cách chồng xếp 4
lớp dữ liệu thông qua công cụ Intersect

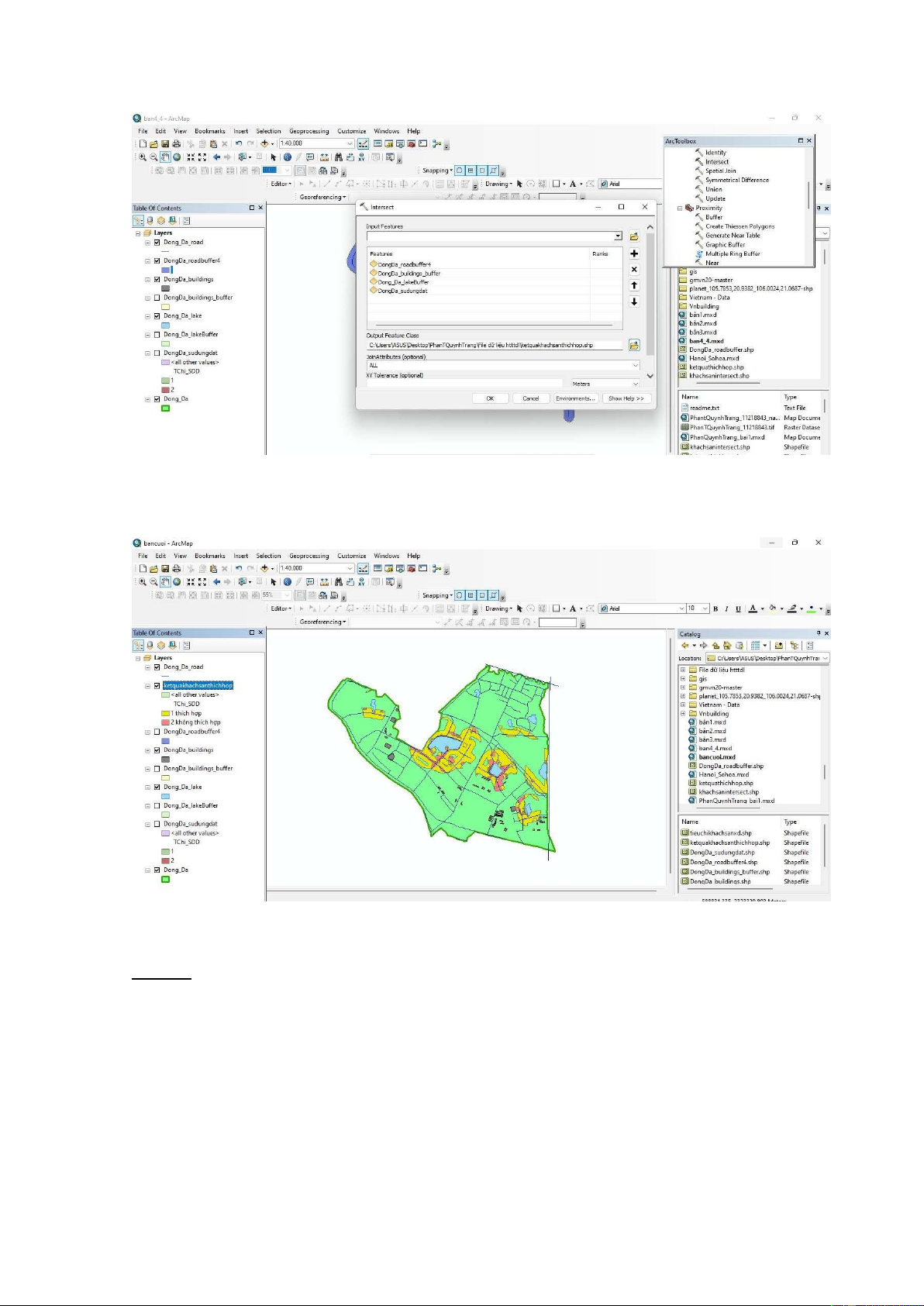

* Thực hiện phép chồng xếp để xác định vị trí xây dựng thỏa mãn các tiêu chí
* Kết quả: Màu vàng thể hiện các vị trí thích hợp để xây dựng nhà nghỉ
Bước 8: Thiết kế, biên tập và trình bày bản đồ
1. Biên tập bản đồ
2. Đặt trang in:
- Hộp thoại Page and Print Setup
- Kéo khung bản đồ cho vừa với khổ giấy bằng cách đưa chuột đến gần 1 trong 8
hình vuông nhỏ và kéo khung hiển thị bản đồ giãn ra.
3. Đặt tỷ lệ bản đồ: Làm việc với thẻ Data Frame - công cụ View/Data Frame Properties
4. Tạo lưới chiếu bản đồ: Làm việc với thẻ Grid - công cụ View/Data Frame Properties
5. Tạo khung bản đồ: Làm việc với công cụ Insert//Neatline
6. Tạo thước tỉ lệ và tên tỉ lệ bản đồ
- Tạo thước tỉ lệ: Làm việc với công cụ Insert/Scale Bar
- Tên tỷ lệ bản đồ: Làm việc với với công cụ Insert/Scale Text
7. Tạo mũi tên chỉ phương hướng: Làm việc với với công cụ Insert/North Arrow
8. Tạo tiêu đề: Làm việc với với công cụ Insert/Title
9. Thiết lập bảng chú giải: Làm việc với với công cụ Insert/Legend
10. Xuất bản đồ ra ảnh: Ta được kết quả như hình:
IV. KẾT LUẬN
Như vậy, thông qua ứng dụng Gis, sau khi trải qua quá trình thực hiện cũng như
thiết kế, biên tập bản đồ đã thu được kết quả là bản đồ: “Vị trí thích hợp để xây dựng
nhà nghỉ trên địa bàn quận Đống Đa, Hà Nội” thỏa mãn 4 tiêu chí: sử dụng đất, giao
thông, sông hồ và địa điểm tham quan.
