TỔ CHỨC & GIẢI PHÁP KỸ THUẬT THI CÔNG
Căn cứ vào hồ sơ thiết kế, hồ sơ mời thầu; Nhà thầu đề xuất giải pháp
kỹ thuật với nội dung chủ yếu của gói thầu như sau:
I. Mức độ đáp ứng yêu cầu kỹ thuật của vật tư, thiết bị:
1. Các loại vật tư, vật liệu chính, thiết bị được đưa vào sử dụng cho
công trình theo danh mục vật tư quy định tại mục 3 – Chương V.
Nhà thầu cam kết sử dụng vật tư, vật liệu chính, thiết bị đưa vào công trình
đảm bảo nguồn gốc, xuất xứ rõ ràng, hợp pháp và thông số kỹ thuật đầy đủ,
đáp ứng yêu cầu kỹ thuật theo hồ sơ thiết kế và các quy chuẩn, tiêu chuẩn hiện hành.
Nhà thầu cam kết sử dụng vật tư, vật liệu chính, thiết bị cho công trình; cụ thể như sau:
2. Mức độ đáp ứng yêu cầu kỹ thuật của Đèn Led
Nhà thầu đề xuất thông số kỹ thuật của đèn led đáp ứng theo yêu cầu của E- HSMT.
Nhà thầu đính kèm file Thông số kĩ thuật của đèn led.
Nhà thầu cam kết Thông số kỹ thuật của Đèn Led đáp ứng yêu cầu theo Thông
báo số 843/SCT-QLNL ngày 30/5/2018 của Sở Công thương – UBND TP.
Đà Nẵng về việc lựa chọn thông số kỹ thuật đèn LED và quy chuẩn thiết kế áp
dụng trong chiếu sáng giao thông và đáp ứng yêu cầu tại chương V.
Nhà thầu đính kèm bản cam kết.
II. Biện pháp tổ chức, công nghệ thi công chi tiết
1. Tổ chức mặt bằng công trường: lán trại, kho bãi tập kết thiết bị,
vật liệu, chất thải, tổ chức cấp thoát nước, cấp điện,…
1.1. Khảo sát mặt bằng.
Xem xét thực địa để bố trí các địa điểm đóng quân và tổ chức xây dựng
lán trại, kho bãi cho các bộ phận.
Thông báo khởi công xây lắp công trình cho chính quyền địa phương
biết và làm các thủ tục liên quan đến việc thi công xây dựng công trình với
chính quyền địa phương.
Trong quá trình lập hồ sơ dự thầu, lập biện pháp thi công, Nhà thầu
chúng tôi đã tiến hành khảo sát cụ thể. Sau khi tiếp nhận mặt bằng, Nhà thầu
sẽ thực hiện công tác khảo sát các công trình xung quanh giáp với công trình
xây dựng có biện pháp thi công phù hợp công trình, đồng thời Nhà thầu chúng
tôi xác lập tính khả thi của biện pháp thi công, đảm bảo an toàn cho công trình hiện hữu.
Tuy nhiên để đảm bảo an toàn trong quá trình thi công, ngay sau khi
nhận mặt bằng, Nhà thầu chúng tôi sẽ nghiên cứu và khảo sát các công trình
khác trong phạm vi khu vực thi công để có giải pháp cụ thể phục vụ cho thi
công được tối ưu. Nhà thầu chúng tôi sẽ có biện pháp giải phóng các công
trình còn tồn tại trong mặt bằng thi công.
1.2. Giải quyết các thủ tục để thi công
- Trước khi triển khai thi công Nhà thầu sẽ liên hệ làm việc với các cơ
quan hữu quan liên quan đến công trình nhằm phối hợp thi công, tránh việc
công trình đang thi công bị ngưng trệ do vướng vào các thủ tục với các cơ quan hữu quan.
- Làm việc với Công ty Điện lực để làm các thủ tục đóng cắt điện khi thi công công trình.
- Làm việc với Sở giao thông – Vận tải để xin phép cho xe của đơn vị
thi công thực hiện các công việc trên các tuyến đường bị cấm đổ, cấm dừng (nếu có)
1.3. Chuẩn bị kho bãi tập kết thiết bị, vật tư:
- Nhà kho chứa các loại vật tư, vật liệu và thiết bị phục vụ thi công công
trình được Nhà thầu xây dựng theo đúng tiêu chuẩn hiện hành về diện tích kho
tàng và định mức dự trữ sản xuất.
- Để đảm bảo cung cấp vật tư, thiết bị thi công xây lắp, Nhà thầu chuẩn
bị kho bãi có đủ dung lượng tiếp nhận toàn bộ các vật tư thiết bị và thuận tiện
cho việc đưa ra công trình. Kho của Nhà thầu đảm bảo tiến độ cấp phát hàng ngày ra công trường.
1.4. Chuẩn bị dụng cụ & thiết bị phục vụ thi công
Khai thác sử dụng khả năng trang thiết bị sẵn có của nhà thầu
1.4.1 Thiết bị thi công
Để đảm bảo tiến độ thi công công trình được rút ngắn ở mức độ cao
nhất và chất lượng công trình đạt yêu cầu, Nhà thầu sẽ điều động các phương
tiện thi công xe máy như sau:
+ Cần trục ô tô – sức nâng >= 3T: 01 chiếc
+ Xe nâng hoặc ô tô tải có cần cẩu nâng người làm việc trên cao –
chiều cao nâng >= 12m: 01 chiếc.
1.4.2 Chuẩn bị thiết bị vật tư phục vụ thi công
- Nhà thầu sẽ chuẩn bị để cung cấp đủ và đồng bộ những vật tư - kỹ
thuật cần thiết theo kế hoạch và tiến độ thi công mà không bị phụ thuộc vào nguồn cung cấp.
- Cung cấp đồng bộ kết cấu, cấu kiện, vật liệu xây dựng, thiết bị kỹ
thuật tới mặt bằng thi công theo đúng tiến độ.
- Để đảm bảo cung ứng đồng bộ, nâng cao mức độ chế tạo sẵn sản
phẩm và chuẩn bị sẵn sàng vật liệu xây dựng, Nhà thầu sẽ tổ chức
những cơ sở sản xuất - cung ứng đồng bộ bao gồm các công xưởng, kho tàng,
bãi, các phương tiện bốc dỡ, vận chuyển.
- Nhà thầu sẽ triển khai công tác cơ sở kế hoạch hóa và tổ chức cung
ứng đồng bộ những yêu cầu vật tư, vật liệu và thiết bị được nêu trong hồ sơ
thiết kế được duyệt, tổ chức xây dựng công trình theo đúng yêu cầu của hồ sơ
thiết kế và tiến độ thi công công trình đã được Chủ đầu tư chấp thuận.
- Khi giao nhận kết cấu xây dựng, cấu kiện, vật liệu, thiết bị, v.v Nhà
thầu đặc biệt quan tâm xem xét cả về số lượng, chất lượng và tính đồng bộ.
Khi cân, đo, đong, đếm, phải đối chiếu với những điều khoản ghi trong hợp
đồng giữa người giao hàng và người nhận hàng và căn cứ vào những tiêu
chuẩn quy phạm Nhà nước hiện hành có liên quan. Vật tư, bán thành phẩm
cung cấp cho thi công phải có chứng chỉ về quy cách phẩm chất. Cơ sở sản
xuất và đơn vị bán hàng phải chịu trách nhiệm về chất lượng vật tư, bán thành
phẩm cung cấp cho công trường. Khi phát hiện thấy vật tư không đảm bảo
chất lượng, công trường có quyền từ chối không nhận vật tư đó. Không được
phép sử dụng vật liệu không đủ tiêu chuẩn chất lượng vào công trình.
- Nhu cầu cung ứng vật tư, vật liệu và thiết bị lắp đặt phải gắn liền với
tiến độ thi công xây lắp, thời hạn hoàn thành từng công việc và được xác
định trên cơ sở khối lượng công tác bằng hiện vật (căn cứ vào hồ sơ thiết kế -
dự toán của công trình), những định mức sử dụng, tiêu hao và dự trữ sản xuất.
- Ngoài ra, Nhà thầu sẽ tính dự trù vật tư dùng vào những công việc
thực hiện bằng nguồn vốn kiến thiết cơ bản khác của công trình và dùng cho
công tác thi công trong mùa mưa bão, đồng thời chú ý tới hao hụt trong vận
chuyển, bốc dỡ, cất giữ bảo quản và thi công theo đúng những định mức hiện
hành và có những biện pháp giảm bớt chi phí hao hụt ấy.
1.5. Nhân công và lán trại
1.5.1 Nhân công
Để công tác thi công được đảm bảo đúng tiến độ, nhà thầu sẽ chuẩn bị đầy
đủ nguồn nhân lực cần thiết theo yêu cầu của hồ sơ mời thầu như sau:
- Lực lượng bố trí tối đa trên công trường trong đó:
Chỉ huy trưởng công trình và đội ngũ công nhân kỹ thuật thi công trên
công trường đảm bảo đúng tiến độ và chất lượng công trình.
Tuỳ theo tiến độ và tổ chức công việc bố trí nhân lực một cách hợp lý.
- Tiến hành làm thủ tục hành chính với chính quyền địa phương.
Công tác phối hợp giữa các công tác thi công, các đội thi công:
Để có thể đạt được tiến độ thi công cũng như chất lượng của toàn bộ
công trình, công tác phối hợp giữa các công tác thi công, các đội thi công
cũng rất quan trọng. Một sự phối hợp tốt sẽ làm cho công việc của các bên
tiến hành nhanh hơn, ít tốn hao sức lực thời gian và của cải hơn. Do đó sự
phối hợp phải được tiến hành ngay sau khi bắt tay vào thi công công trình.
Đối với chúng tôi sự phối hợp giữa các bên được thể hiện qua một số hạng mục cụ thể như:
Khi thi công, phải nghiên cứu kỹ xem công việc nào nên thực hiện trước,
công việc nào nên thực hiện sau để tránh chồng chéo lên nhau làm mất thời
gian giải quyết các vướng mắc phát sinh.

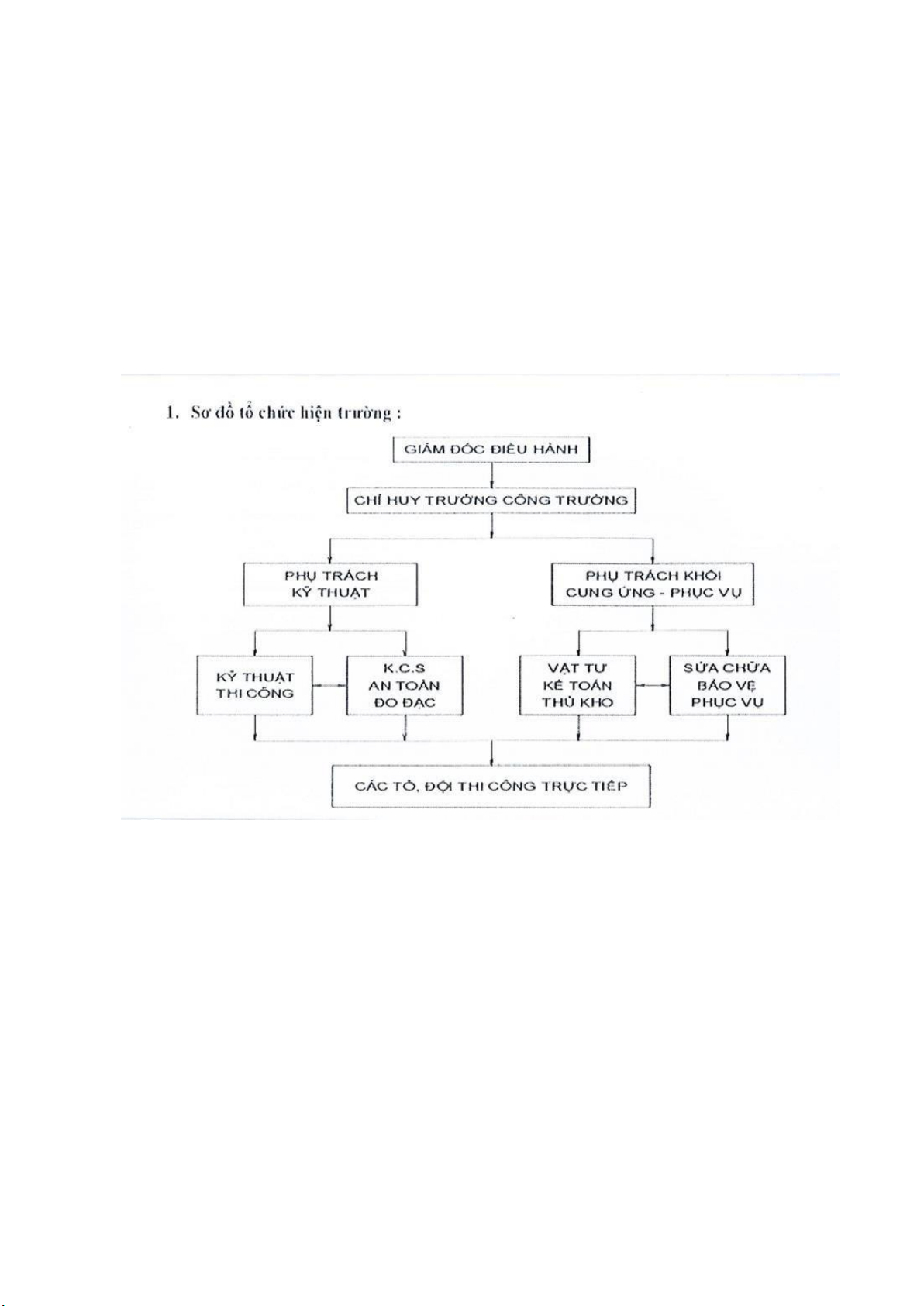

Giữa các tổ đội phải có sự liên lạc với nhau thông qua Chỉ huy trưởng
hoặc cán bộ kỹ thuật, hỗ trợ lẫn nhau khi cần thiết để cùng nhau thực hiện
tốt công việc được giao, đảm bảo thời gian hoàn thành công việc theo đúng
tiến độ đã được đặt ra.
1.5.2 Lán trại
Do đặc điểm công trình ở xa trụ sở chính của công ty nên chúng tôi liên
hệ với chính quyền và nhân dân địa phương để thuê kho bãi tập kết vật tư thiết
bị, thuê nhà ở cho cán bộ công nhân viên, thuê trụ sở điều hành. Các cơ sở
Chúng tôi thuê đều đảm bảo thuận lợi, phù hợp địa bàn thi công.
Trong trường hợp không thuê được nhà của dân, nhà thầu sẽ tiến hành
lắp dựng nhà tạm bằng khung thép tiền chế để phục vụ việc điều kiện ăn, ở
cho công nhân và bảo quản vật tư thiết bị trên một khu đất trống nào đó gần
nhất với công trường thi công.
Lán trại thi công phải đảm bảo sự chắc chắn, bố trí các vị trí trong lán trại
phải hợp lý, thuận tiện cho việc di chuyển của thiết bị và con người.
Trong khu vực lán trại, bố trí đầy đủ các hạng mục như: Nhà điều hành,
nhà ở công nhân, kho bãi tập kết vật tư, phòng thí nghiệm vật liệu, bãi đổ
xe,... nhà vệ sinh cho công nhân.

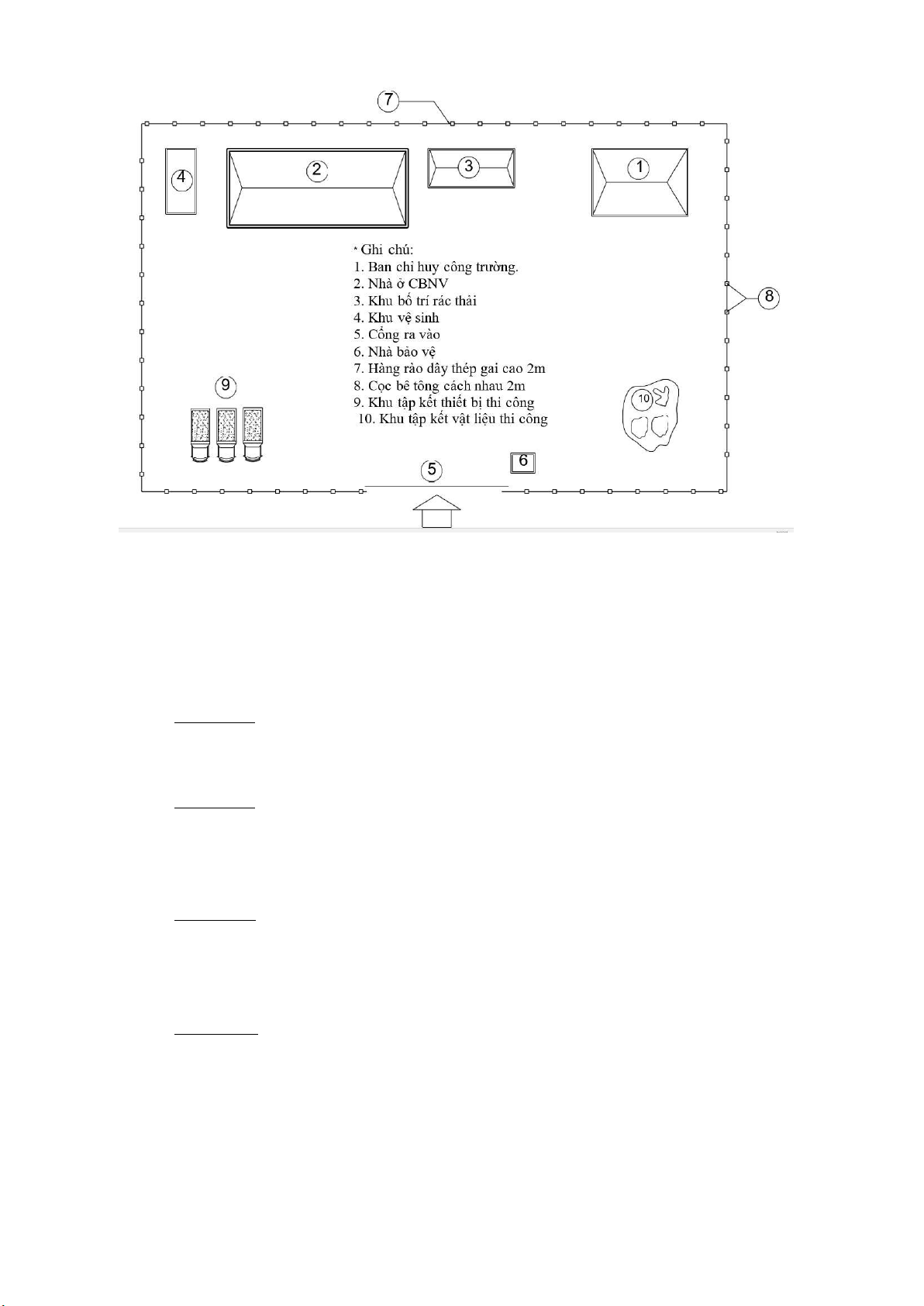

Mặt bằng tổ chức thi công, lán trại & rào chắn
1.6. Giải pháp cấp điện, cấp nước, thoát nước, chất thải trong quá
trình thi công
- Nguồn điện
Phục cho công việc khoan, hàn cắt kim loại, thử nghiệm thiết bị Nhà
thầu sẽ sử dụng 02 nguồn điện chính:
Nguồn 1: Nhà thầu sẽ liên hệ với Chủ đầu tư hoặc các Điện lực để lấy
điện bằng cách lắp đặt 1 tủ điện (có Aptomat bảo vệ và công tơ đo đếm chỉ số
tiêu thụ) để phục vụ thi công và sẽ thanh toán chi phí theo chỉ số của đồng hồ.
Nguồn 2: Đặt tại công trường 1 máy phát điện trong điều kiện bất lợi
như không xin phép được nguồn điện hiện có hoặc trên hiện trường không có
nguồn điện để đấu nối.
- Nguồn nước
Nguồn 1: Nhà thầu liên hệ với chủ đầu tư hoặc các Công ty cấp thoát
nước để lấy nước phục vụ sinh hoạt và thi công công trình. Mọi chi phí để có
được nguồn nước sẽ được Nhà thầu thoả thuận cùng đơn vị cung cấp nguồn
nước và thanh toán đầy đủ theo đúng thoả thuận.
Nguồn 2: Trong điều kiện bất lợi như không thoả thuận được với
đơn vị nào để cung cấp nguồn nước, hoặc trên công trường chưa có nguồn
nước. Nhà thầu sẽ bố trí xe chở nước từ nơi khác để đưa đến công trình đàm
bảo cho mọi hoạt động của công trình diễn ra liên tục.
- Thoát nước
Sau khi tiếp nhận mặt bằng, Nhà thầu sẽ tiến hành xây dựng hệ thống
ống cống, mương rãnh thoát nước thích hợp để tránh tình trạng đọng nước
trên mặt bằng gây ảnh hưởng đến thi công và giao thông đi lại. Trên công
trường phải bố trí hệ thống thoát nước thi công đảm bảo tiêu nước triệt để
không gây ngập úng trong suốt quá trình thi công. Nước thải trước khi thải ra
hệ thống thoát nước chung thành phố phải thải qua hố thu lắng đọng bùn
đất, phế thải để thi công nạo vét thu gom chuyển đến nơi quy định. - Chất thải
Sau khi tiếp nhận mặt bằng, Nhà thầu sẽ tiến hành xây dựng hệ thống ống
cống, mương rãnh thoát nước thích hợp để tránh tình trạng đọng nước trên
mặt bằng gây ảnh hưởng đến thi công và giao thông đi lại. Trên công trường
phải bố trí hệ thống thoát nước thi công đảm bảo tiêu nước triệt để không gây
ngập úng trong suốt quá trình thi công. Nước thải trước khi thải ra hệ thống
thoát nước chung thành phố phải thải qua hố thu lắng đọng bùn đất, phế thải
để thi công nạo vét thu gom chuyển đến nơi quy định.

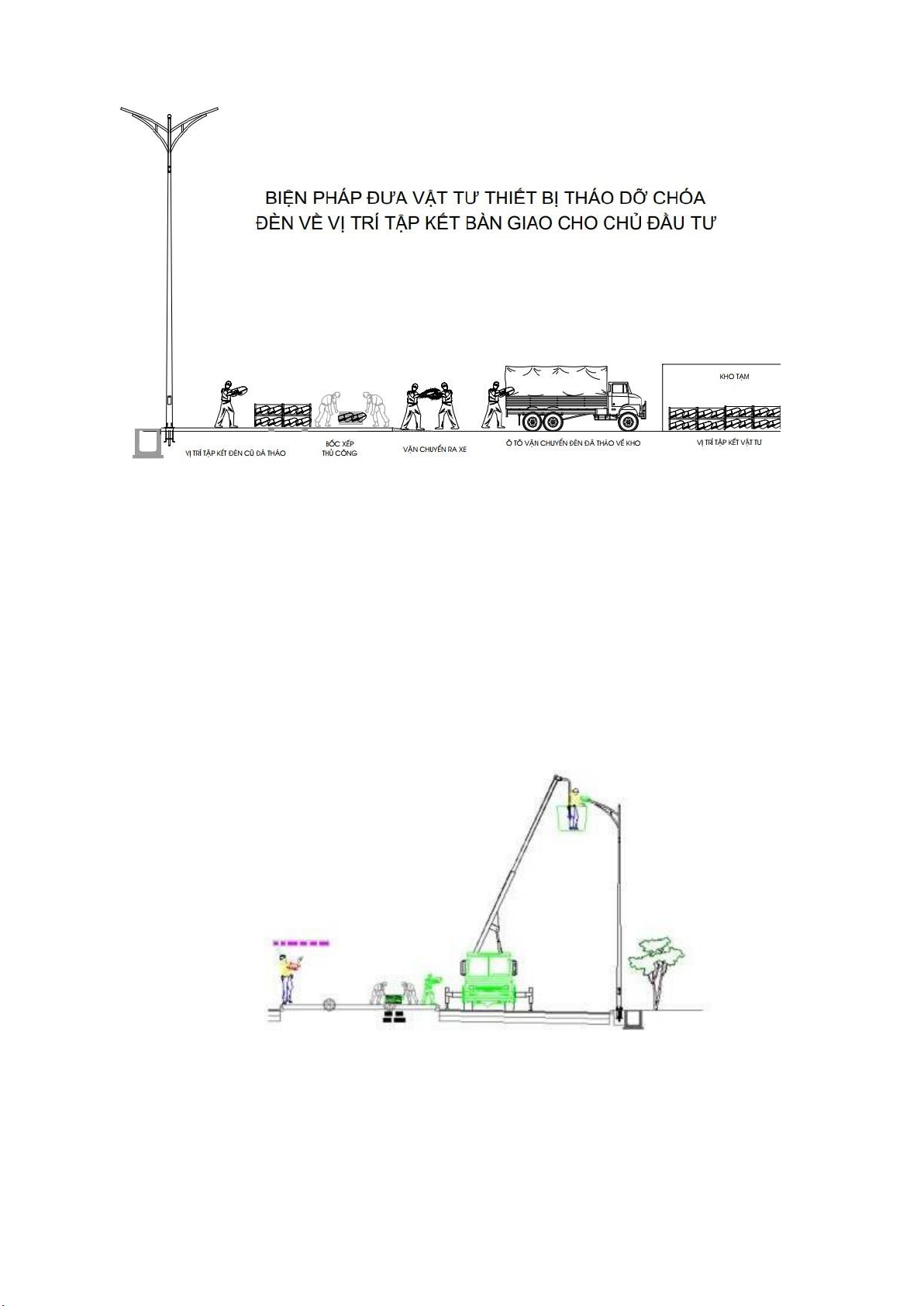

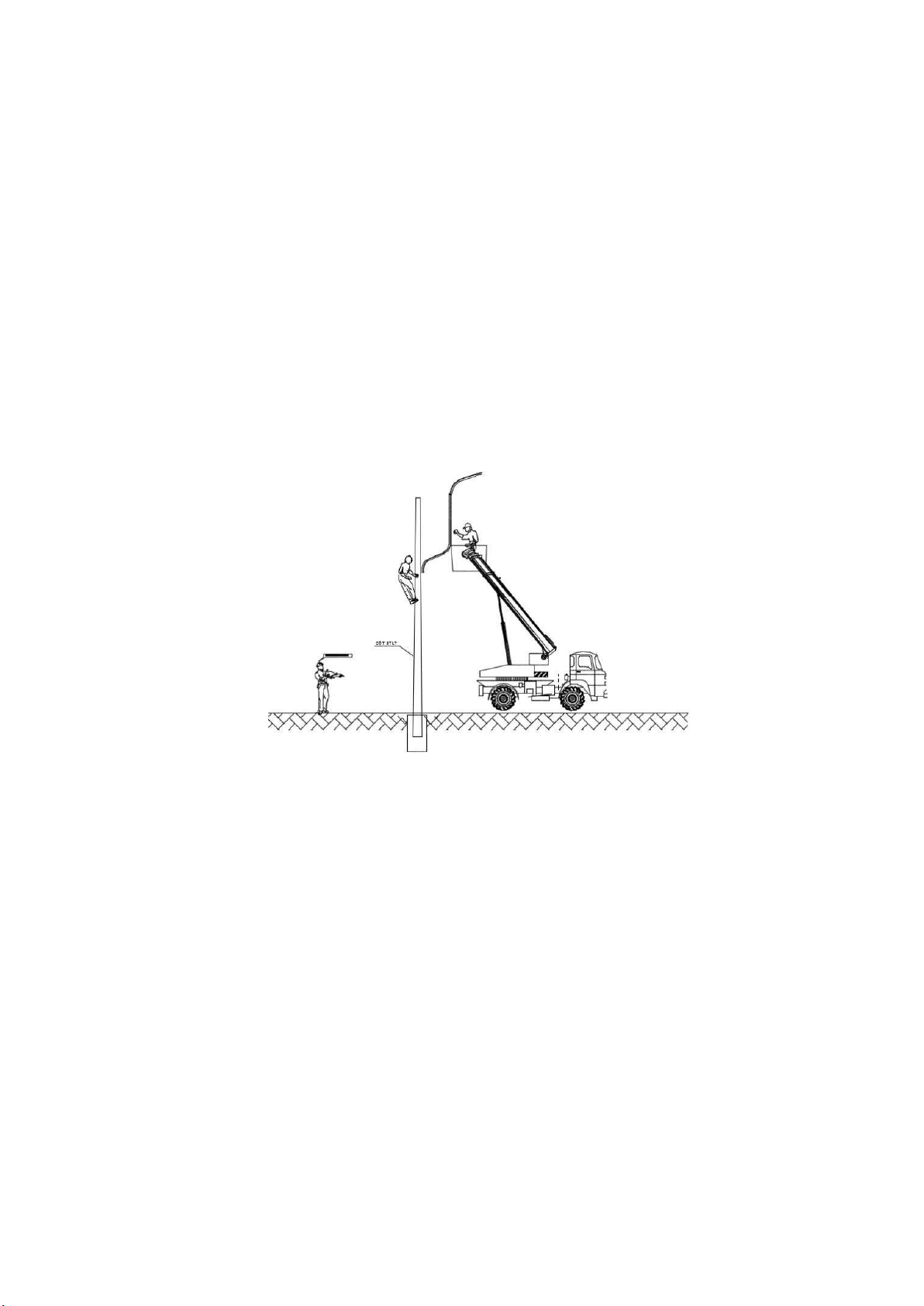

2. Biện pháp thi công hạng mục tháo dỡ cột điện, đèn chiếu sáng.
* Công tác thu hồi vật tư
- Trước khi tiến hành thi công cải tạo thu hồi vật tư, Đơn vị thi công phối
hợp với cán bộ giám sát Chủ đầu tư và Đơn vị quản lý vận hành hoàn thành
việc kiểm kê vật tư trước khi thu hồi.
- Nhằm đảm bảo vật tư thiết bị thu hồi có thể tái sử dụng thì trước khi thi
công Đơn vị thi công có phương án để thu hồi vật tư, thiết bị:
+ Tất cả các vật tư, thiết bị sau khi thu hồi xong phải đảm bảo còn nguyên
vẹn, được sắp xếp cẩn thận, gọn gàng và được bảo quản tại kho vật tư thu hồi
cho đến khi bàn giao đầy đủ cho Chủ tài sản.
* Qui định chung
- Luôn luôn tuân thủ quy định về an toàn lao động.
- Công tác thu hồi chỉ được tiến hành sau khi đảm bảo các yêu cầu về việc cung cấp điện
liên tục cho sinh hoạt của nhân dân vào ban đêm.
- Chỉ thu hồi khi thiết bị, vật tư, vật liệu điện đã được cách ly với nguồn điện.
- Thu hồi dựa trên nguyên tắc: Cái gì thi công, lắp đặt sau thì thu hồi
trước, cái gì thi công, lắp đặt trước thì thu hồi sau.
2.1. Hạng mục tháo dỡ đèn chiếu sáng:
Trước khi tháo dỡ đèn chiếu sáng phải thực hiện trình tự theo các bước sau :
- Trước khi tiến hành thi công phải kiểm tra trước hệ thống hiện hữu, tiến
hành cắt điện, cô lập toàn bộ hệ thống và tiếp địa lặp lại để đảm bảo hệ thống
hoàn toàn không còn mang điện.
- Sử dụng đội ngũ công nhân có tay nghề cao và xe chuyên dụng trong công tác tháo dỡ.
- Sử dụng thiết bị đồng hồ Vôn kế, Ampe kìm kiểm tra an toàn nguồn điện
tuyệt đối rồi mới bắt đầu triển khai bước tiếp theo.
- Sử dụng xe nâng vận chuyển người và dụng cụ tháo dỡ đến vị trị cần tháo dỡ
đèn chiếu sáng. Sau đó dùng dụng cụ tháo dỡ đèn chiếu sáng, đưa đèn chiếu
sáng xuống vị trí lồng xe nâng và vận chuyển xuống dưới đất sắp xếp gọn
gàng để đưa vào vị trí cất giữ bàn giao lại cho đơn vị tiếp nhận.
- Sau khi tháo dỡ xong đèn, tập kết toàn bộ vật tư đèn chiếu sáng tháo dỡ, cho
người bốc vật liệu tháo dỡ lên xe tải vận chuyển toàn bộ vật liệu đến vị trí
cần tập kết. Sau đó làm thủ tục, biên bản bàn giao lại toàn bộ cho Chủ đầu tư.
2.2. Hạng mục Tháo dỡ cột diện:
Trước khi thu hồi cột phải đảm bảo các loại vật tư, thiết bị khác lắp trên cột đã được tháo dỡ hết.
Cột thu hồi sẽ được buộc vào một đầu của cần cẩu hoặc ở dàn tó 3 chân.
Khoảng cách buộc 2/3 cột tính từ gốc cột lên để tránh tình trạng cột bị gãy đỗ khi cắt chân cột.
Dùng búa tạ để phá hủy lớp bê tông bảo vệ cốt thép của cột. Dùng máy
hàn di động để cắt lớp cốt thép bên trong cột.
Nhẹ nhàng hạ cột bằng cách hạ cần cẩu hay kéo pa lăng để nhã xích ra.
Xếp cột vào đúng nơi quy định chờ vận chuyển nhập kho.
3. Biện pháp tổ chức thi công Móng cột điện.

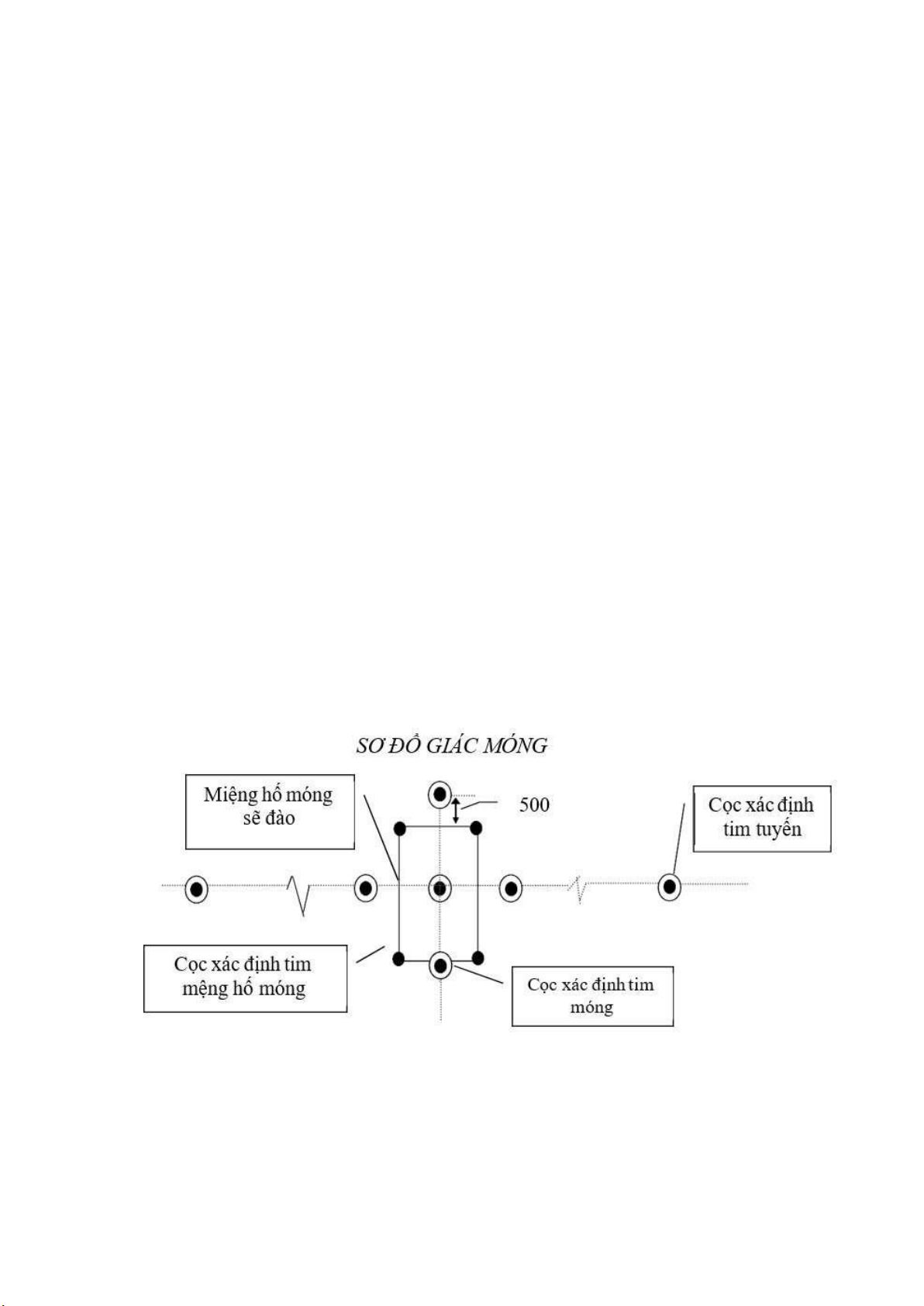

a. Định vị công trình:
- Sau khi nhận bàn giao các cọc và tim mốc, phải tiến hành đóng thêm những
cọc phụ cần thiết cho việc thi công, nhất là những chỗ đặc biệt như thay đổi độ
dốc chỗ đường vòng, nơi tiếp giáp đào và đắp …v.v. Những cọc mốc phải
được dẫn ra ngoài phạm vi ảnh hưởng của xe máy
thi công và phải được bảo vệ chu đáo để có thể nhanh chóng khôi phục lại
những cọc mốc chính đúng vị trí thiết kế khi cần kiểm tra thi công.
- Công tác định vị, dựng khuôn phải xác định được vị trí tim, trục công trình,
chân mái đất đắp mép đỉnh mái đất đào.
- Phải sử dụng máy trắc địa để định vị công trình và phải có bộ phận trắc đạc
thường trực ở công trường để theo dõi thường xuyên cọc mốc công trình trong quá trình thi công. b. Đào móng:
- Trước khi đào hố móng phải xây dựng hố móng tiêu nước. Tùy theo địa
hình và tính chất công trình mà phải có biện pháp tổ chức thi công các công
việc cần thiết như: đào rãnh, đắp bờ con rạch ngăn không cho nước chảy vào hố móng.
- Chuẩn bị đầy đủ các dụng cụ thi công cần thiết như: cuốc, mai, xẻng, sọt, xà beng…

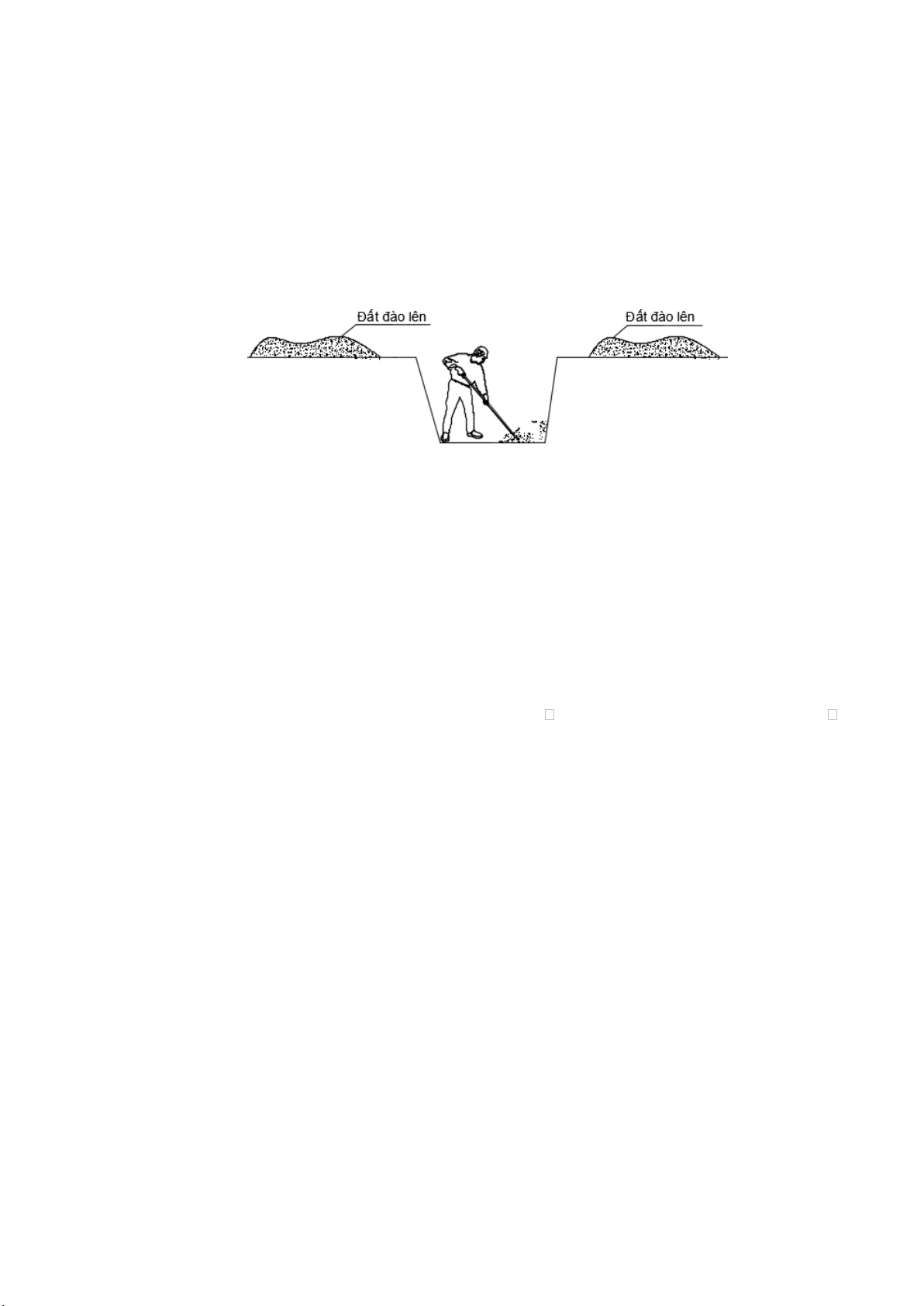

- Đào hố móng, mương dựa theo bản vẽ thiết kế.
- Đất đào dưới hố đưa lên phải đổ cách xa miệng hố ít nhất là 0,3m, không
làm cản trở lưu thông qua lại.
- Đáy hố phải bằng phẳng không được quá 10cm, nếu chỗ nào sâu quá
10cm thì phải cho đá xuống đầm chặt để đảm bảo cho đáy móng được bằng phẳng.
- Trong quá trình thi công móng gặp mạch nước ngầm phải có biện pháp xử
lý, như tạo hố chứa nước phụ và bơm nước ra ngồi, hoặc dựng vách ngăn,
nẹp + nilông chống thấm… tùy vào tính chất khó khăn mà có biện pháp khắc phục cụ thể.
- Đất thừa không đảm bảo chất lượng phải đổ ra bãi thải quy định, không
được đổ bừa bãi ảnh hưởng đến công việc thi công và vệ sinh môi trường.
- Khi đào hố móng cắt ngang qua hệ thống kỹ thuật ngầm đang hoạt động
như: ống cấp thoát nước, đường dây điện ngầm, cáp quang,... trước khi tiến
hành đào phải có sự thỏa thuận với các Chủ đầu tư các công trình nêu trên để
có biện pháp thi công phù hợp.
- Khi đào hố móng công trình phải để lại một lớp bảo vệ chống xâm thực và
phá hoại của thiên nhiên ( gió, mưa, nhiệt độ, ..) . Bề dày lớp bảo vệ tùy theo
lớp địa chất công trình và tính chất công trình nhưng không nhỏ hơn 100
mm. Lớp bảo vệ chỉ được bóc đi trước khi bắt đầu
sử dụng công trình (đổ bê tông, xây).
- Khi đào hố móng công trình phải có biện pháp chống sạt lở, lún và biến
dạng các công trình lân cận (nếu có).
- Trường hợp móng công trình nằm trên nền đá cứng thì toàn bộ đáy móng
phải đào tới độ sâu công trình thiết kế. Không được để lại cục bộ những mô
đá cao hơn công trình thiết kế.
- Khi đào đất nếu gặp các công trình ngầm hiện hữu thì phải dừng lại báo
cáo với cơ quan có trách nhiệm giải quyết và nghiêm chỉnh chấp hành những
điều kiện công tác mà cơ quan quản lý đã chỉ dẫn.
- Hố móng đã đào phải được được che đậy và rào chắn an toàn khi ngưng
thi công, có người giám sát, rào cản hoặc biển báo. Ban đêm phải treo đèn để báo hiệu.
c. Công tác cốp pha móng, cốt thép:

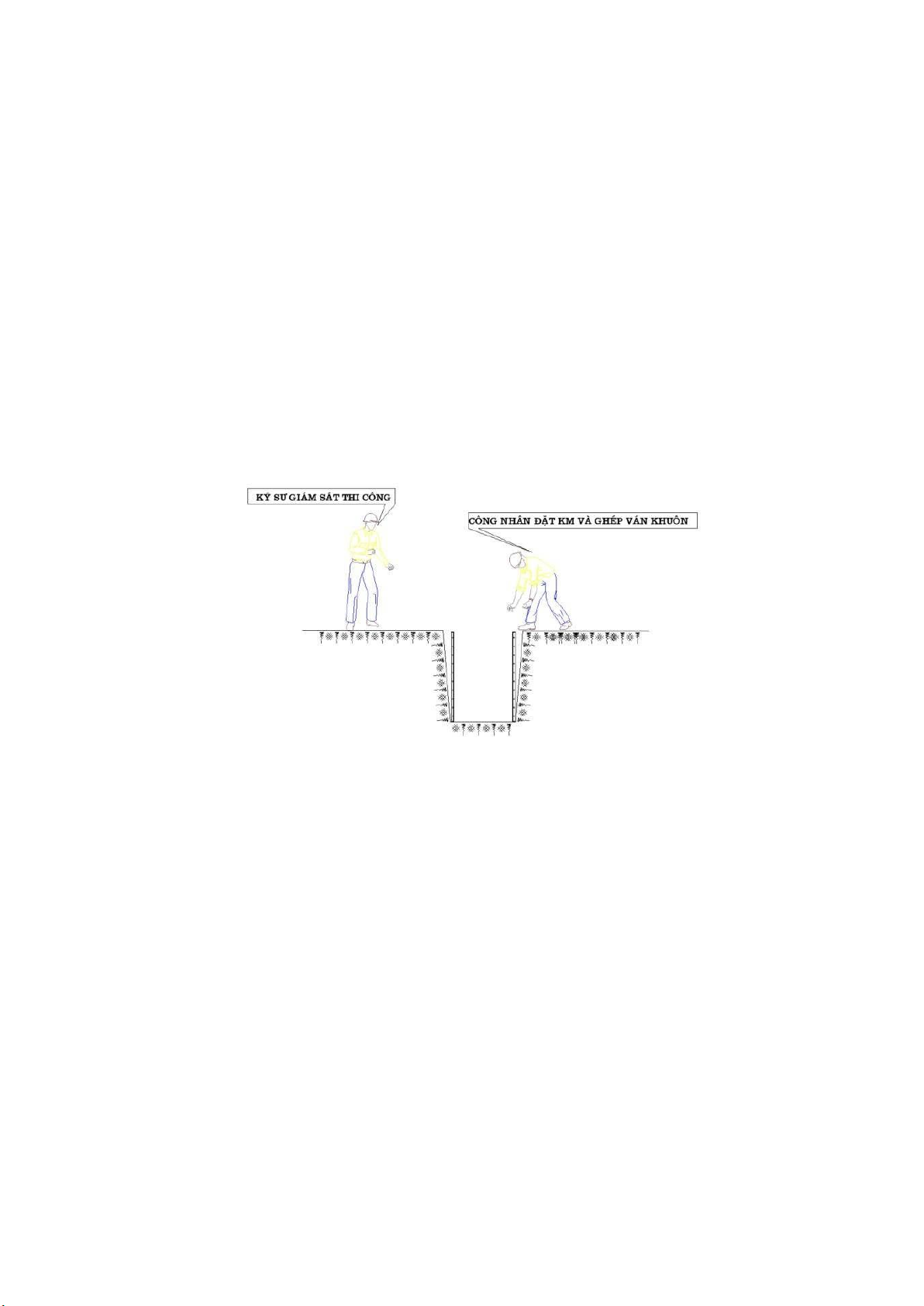

Khi ghép chúng tôi dùng cốp pha định hình phù hợp với từng loại móng.
Cốp pha định hình cho từng loại móng được gia công trước tại lán trại;
bên trong cần hàn các gân tăng cường cho chắc chắn và có quai xách.
Mặt cốp pha tiếp xúc với bê tông phải nhẵn, ghép kín các mối ghép,
các khe hở và được bôi dầu nhớt chống dính trước khi đổ bê tông.
Cốp pha được chống xê dịch vị trí một cách chắc chắn bằng các cây
chống, liên kết các cây chống bằng thép. Chân đế cây chống được cố định,
chống trượt vào vách hố móng bằng cọc thép. Cốp pha phải đảm bảo điều
kiện ổn định và không bị mất nước trong quá trình thi công.
Dùng dây căng tim để định vị chính xác tâm móng cột và phải được
thường xuyên theo dõi trong quá trình thi công đo bê tông (tốt nhất là 2 dây căng tim).
e. Công tác đổ bê tông móng
Công tác vât liệu :
- Cát, đá được thí nghiệm đạt yêu cầu kỹ thuật trước khi đưa vào sử dụng.
- Xi măng được bảo quản tại kho tạm được lót gỗ kê cao 20-30 cm, che đậy bằng bạt.
- Cốt thép được lấy từ nguồn vật liệu đã được tư vấn và chủ đầu tư phê
duyệt. Công tác gia công, lắp đặt cốt thép theo tiêu chuẩn kỹ thuật hiện hành.
- Nước đổ bê tông đảm bảo độ sạch cho nước bê tông theo quy định hiện hành.
Công tác đúc móng:
- Kiểm tra độ sâu móng, đầm chặt lấy mặt bằng đáy hố. - Ghép cốp pha.
- Đổ bê tông theo kỹ thuật thiết kế.
- Bảo dưỡng bê tông móng. - Tháo dỡ cốp pha.
- Lấp đất chân móng, hoàn trả mặt bằng.
Yêu cầu kỹ thuật trong quá trình thực hiện :

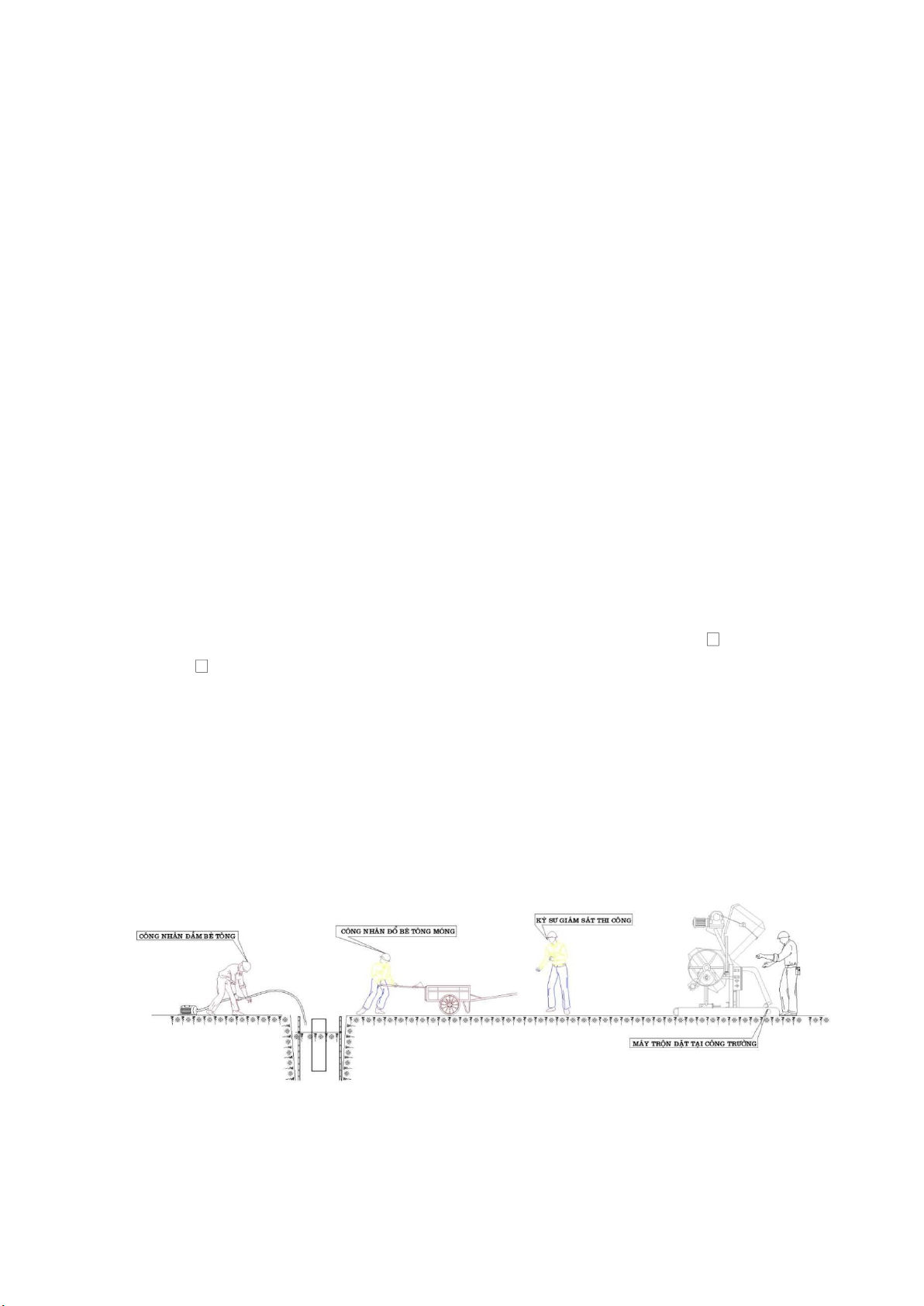

- Bê tông thương phẩm được trộn tại trạm trộn bê tông, vận chuyển đến
công trình bằng xe bồn chuyên dụng, đối với những ví trí không đổ bằng xe
bồn được thì bê tông được trộn bằng máy 250L.
- Sai số định lượng nằm trong quy định cho phép : nước 2% , cát đá 3%.
- Do khối lượng bê tông của móng nhỏ vị trí cách xa nhau, ta định lượng
khối lượng cho từng móng, dùng xe vận chuyển tập kết tại từng vị trí
- Chỗ đổ bê tông phải được làm phẳng, lót bằng tôn 2mm.
- Đổ từng lớp, đầm kỹ bằng đầm dùi sau đó đổ tiếp các lớp tiếp theo.
- Công tác bảo dưỡng bê tông theo đúng quy định.
- Cấp mẫu bê tông theo đúng quy định về công tác mẫu thí nghiệm.
- Chỉ được tháo dỡ cốp pha tối thiểu sau 24 giờ đổ bê tông.
Lấp đất móng cột và đắp móng:
Móng cột sau khi được nghiệm thu kỹ thuật A-B, nếu đạt các yêu cầu kỹ
thuật thì được phép lấp móng. Khi lấp móng tuân thủ theo yêu cầu sau:
Đất để lấp móng được ưu tiên dùng là đất đào, đất phải không được lẫn
rác, rễ cây, không dùng đất mùn, đất màu để lấp. Trước khi lấp cần tưới nước làm ẩm đất.
Lấp đất thành từng lớp dày theo quy định tưới nước và dùng đầm sắt đầm
kỹ. Tuyệt đối không được đổ thành lớp dày, hoặc không đầm.
Đất chỉ được đắp đến chiều cao cách mặt bê tông 5-10cm; phần còn lại
được đắp sau khi móng đã được nghiệm thu.
Các móng sau khi đã được nghiệm thu A-B ta tiến hành lấp phần đất
móng còn lại và đắp đất móng cột.
Kích thước phần đắp đất theo bản vẽ thiết kế đắp đất móng cột; các yêu
cầu về đất và quy trình đắp như ở phần lấp đất.
Nền công trình và các kết cấu khuất lấp dưới đất trước khi đắp phải được
kiểm tra và được nghiệm thu.
Khi đắp hố móng trên nền đất ướt hoặc ngập nước phải tiến hành tiêu
thoát nước và vét bùn. Không dùng đất khô trộn lấn với đất ướt để đắp.
Hoàn trả lại vỉa hè đối với khu vực tuyến điện đi trong thành phố đang có vỉa hè.
4. Biện pháp thi công lắp dựng cột điện chiếu sáng:
- Công tác dựng cột bê tông phải tiến hành theo quy trình thi công phù hợp với từng chủng
loại cột, kết cấu móng.
- Việc lắp dựng cột đèn chỉ được tiến hành khi bê tông móng đạt cường độ quy định.
- Trước khi dựng trụ phải kiểm tra thân trụ không bị biến dạng hoặc nứt quá qui định cho
phép. Nếu có sứt mẻ trong quy định cho phép thì phải được xử lý ngay và phải được Tư
vấn giám sát chấp thuận đạt yêu cầu kỹ thuật. Sau khi cột được dựng phải được kiểm tra
độ nghiêng, độ lệch so với quy định cho phép.
Cột đèn được chế tạo từ xưởng sản xuất mà tư vấn GS và chủ đầu tư phê duyệt.
Cột đèn được rải đúng vị trí, dùng cần cẩu hạ cấu kiện xuống hạ xuống từng vị trí cần lắp đặt.
Cột đèn được bốc xếp từ xưởng lên xe vận chuyển phải cẩn thận. Sau đó vận chuyển
đến các vị trí móng đã thi công xong để tiến hành lắp đặt.

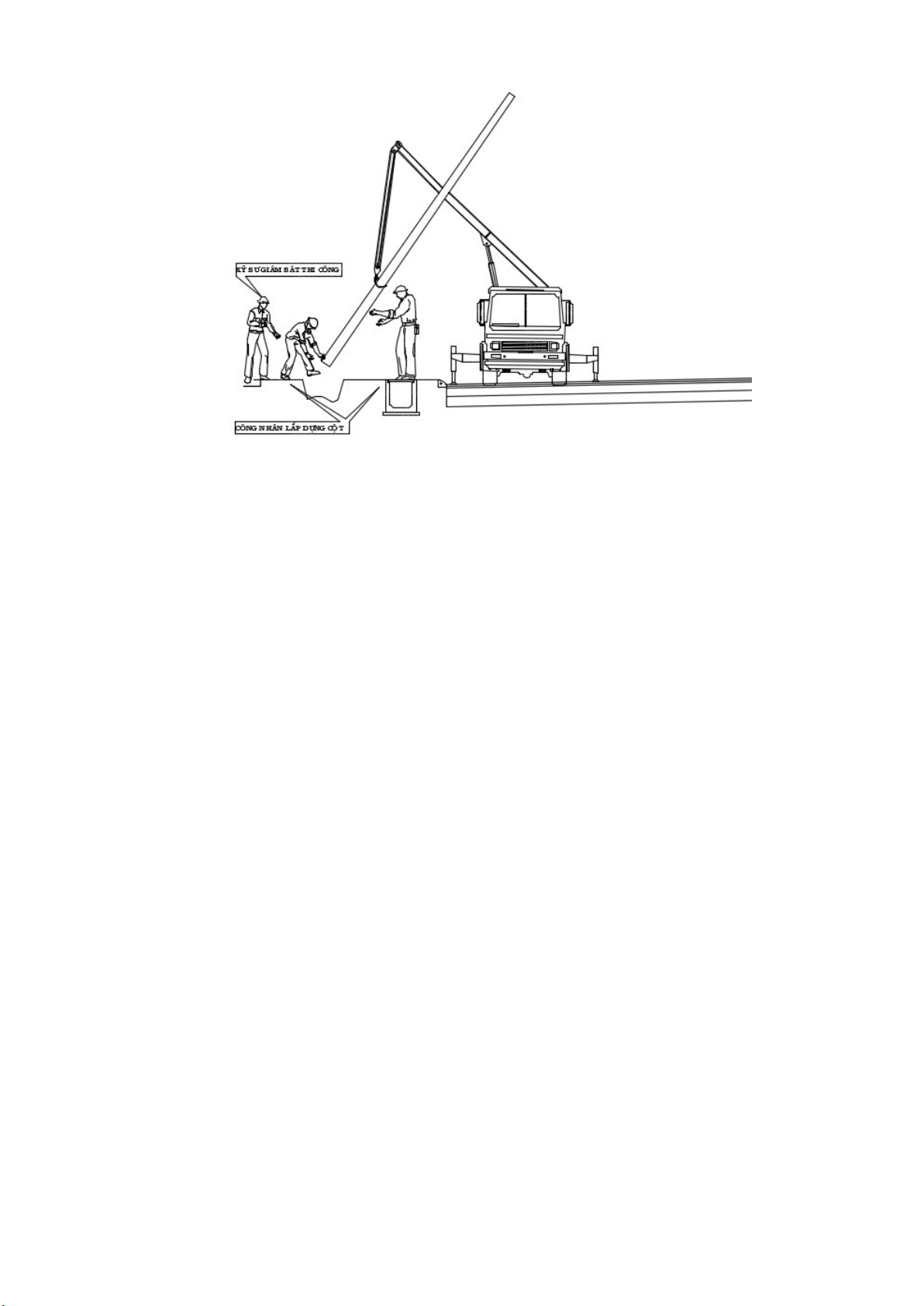

Cột đèn được dựng bằng xe cẩu, khi dựng Cột tuyệt đối phải tuân thủ theo các quy
định an toàn khi lắp dựng cột, phải có biển báo hiệu khu vực nguy hiểm tránh xa tầm
hoạt động của cẩu. cột sau khi dựng phải cân chỉnh ngay thẳng. Khi dựng cột thao tác
của các công nhân như sau:
+ Dùng dây xích đủ chịu lực cây cột và có chiều dài > 2/3 chiều dài cây cột, có 02
đầu móc ở 2 đầu dây xích.
+ Tháo nắp cửa trụ móc một đầu dây xích vào, đầu dây xích kia kéo lên gần ngọn
(đầu cột), đến vị trí 2/3 trụ ta quấn dây xích quanh trụ và đầu móc móc vào dây xích tạo
thành một vòng tròn ôm thân cột.
+ Sau khi móc dây xích xong, móc của xe cẩu được móc vào vòng dây xích ở vị trí
2/3 cột để dựng cột lên . Khi xe cẩu kéo dựng cột lên 2 người công nhân phải giữ đế cột
để cho cột có chiều hướng lên phần ngọn cho đến khi nào trụ thẳng đứng, lúc này 2
công nhân cùng phối hợp với xe cẩu di chuyển nhẹ nhàng đến vị trí móng và đưa cột vào vị trí thiết kế.
+ Quá trình dựng cột được Cẩu bánh lốp phù hợp với các tiêu chuẩn và yêu cầu kỹ
thuật để tiến hành thi công. Quá trình cẩu cột phải đảm bảo không để ảnh hưởng đến
giao thông trên tuyến. Phải có biển báo chắn 2 đầu và người điều khiển giao thông.
Tiến hành căn chỉnh cột, kết hợp máy thuỹ bình để xác định phương thẳng đứng của cột.
Sau đó dùng giá 3 chân để cố định cột vào vị trí.
Đổ bê tông chèn cột theo đúng tiêu chuẩn kỹ thuật và thiết kế.
5. Biện pháp tổ chức thi công tiếp địa và lắp đặt đèn chiếu sáng và tủ
điện chiếu sáng.
a. Công tác tiếp địa :
Công tác tiếp đất phải đảm bảo theo các yêu cầu sau :
- Trước khi tiến hành đóng tiếp địa, phải kiểm tra độ sâu, chiều dài của hố phải
đảm bảo yêu cầu thiết kế.
- Khi đóng tiếp địa, chú ý khoảng cách giữa các cọc đảm bảo yêu cầu thiết kế.

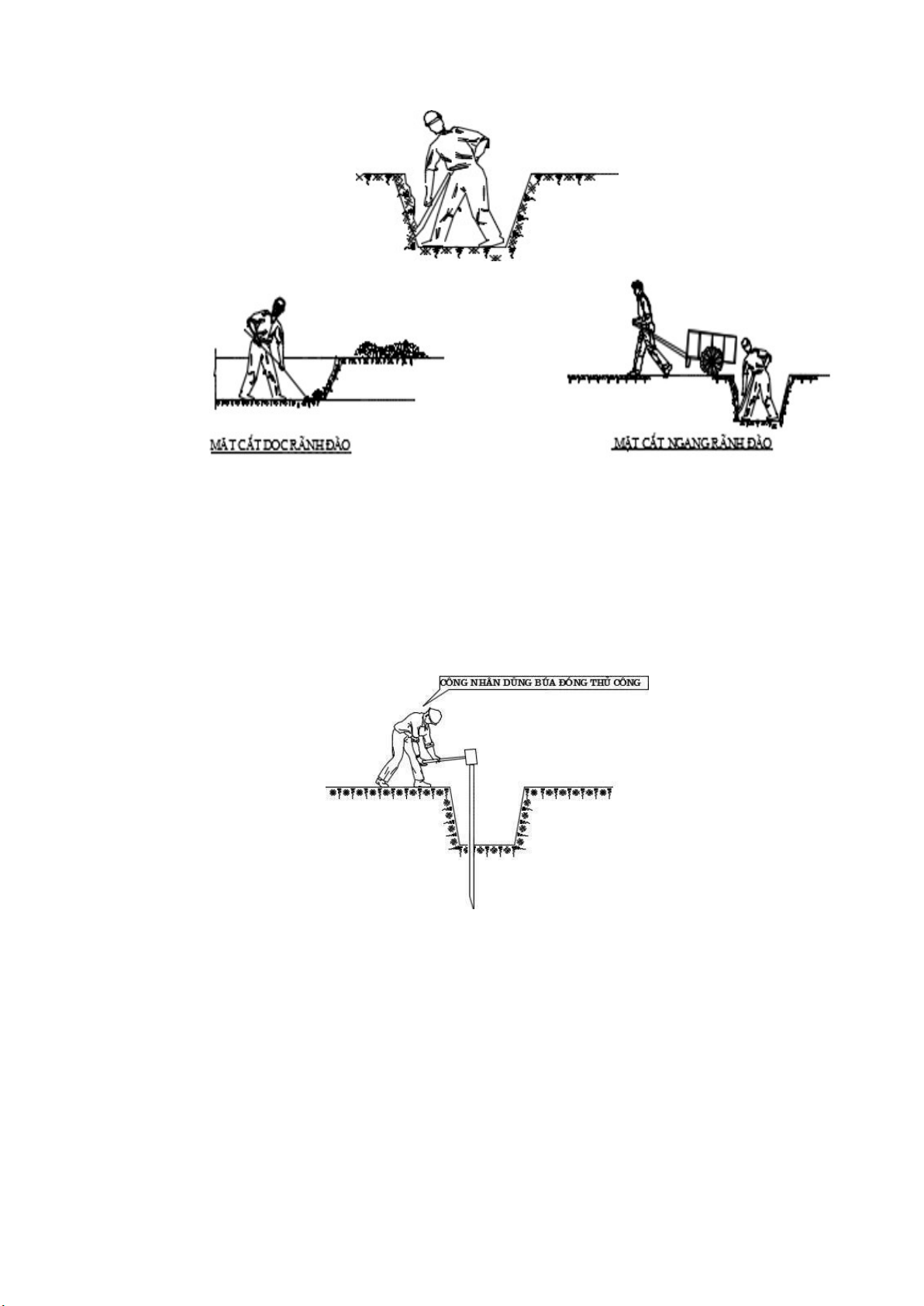

Dùng búa để đóng cọc, khi gặp đất khó đóng, có thể đào để chôn cọc nhưng
lúc lấp đất phải chèn chung quanh cọc thật chặt bằng đất mịn, tránh lẫn sỏi, rác.
* Công tác đóng cọc tiếp địa:
- Xác định vị trí đóng cọc tiếp địa.
- Chuẩn bị cọc tới từng vị trí, dùng búa tạ để đóng đóng cọc, trên đầu cọc
phải kê một miếng gỗ đãm bảo khả năng chịu lực nhằm tránh hiện tượng phá
hoại đầu cọc, chiều sâu đóng cọc đảm bảo đủ độ sâu theo thiết kế.
- Độ chôn sâu của dây tiếp địa và cọc, khoảng cách cọc phải đúng yêu cầu bản vẽ thiết kế
* Công tác hàn cọc tiếp địa:
- Cọc được hàn bằng máy hàn di động, trước khi hàn phải vệ sinh đầu cọc
sạch sẽ. Sau khi hàn cọc với dây liên kết giữa các cọc phải kiểm tra lại độ
tiếp xúc và chiều dày đường hàn đảm bảo theo yêu
cầu của thiết kế đồng thời quét bitum nóng phủ một lớp chống rỉ cho mối hàn.
- Kiểm tra điện trở nối đất thoả mãn yêu cầu thiết kế và mời kỹ sư tư
vấn kiểm tra số cọc, kiểm tra nghiệm thu.
- Sau khi kỹ sư tư vấn kiểm tra, nhà thầu tiến hành chụp lại hình ảnh
bố trí cọc tiếp địa, hình ảnh các mối hàn để thuận tiện cho việc giải thích,
đánh giá chất lượng sau này khi có những thắc mắc liên quan.
* Công tác lấp đất hố tiếp địa:
- Lấp đất hố tiếp địa sử dụng đất đào để lấp lại.
- Đất được lấp từ cấp 20 cm, tưới nước đầm kỹ đảm bảo
độ chặt K90. Công tác đo đạc, kiểm tra trị số tiếp địa:
- Đo trị số tiếp địa bằng máy đo. Nếu trị số tiếp đất không đạt báo cho chủ
đầu tư và Tư vấn thiết kế có phương án đóng bổ sung cho đến khi đạt trị số Rđ cho phép.
b. Công tác thi công lắp đặt cần đèn
+ Cần đèn được luồn trước dây dẫn có kích thước đạt yêu cầu và được
lắp trước vào trụ, hướng cần đèn được xoay theo đúng hướng như trong thiết
kế, cần đèn được lắp liên kểt hoàn thiện yào trụ bằng các bulon số lượng và
kích thước đúng theo yêu cầu của thiết kế.
+ Quá trình dựng cột được ôtô cẩu bánh lốp phù hợp với các tiêu chuẩn
và yêu cầu kỹ thuật cần thiết để tiến hành thi công. Quá trình cẩu cột phải
đảm bảo không để ảnh hưởng đến ôtô qua lại trên tuyến.
+ Khi lắp dựng cột đèn cần chú ý tới hướng cửa cột và đường dây điện
có sẩn để tránh cần đèn chạm vào dây dẫn có sẩn.
+ Khi lắp cần đèn cần phải chú ý tới việc lắp cần đèn theo hướng rộng
của đường, cân chỉnh góc nghiêng của đèn chỉ được tiến hành sau khi đã hoàn
chỉnh quá trình lắp cần đèn, đấu nốì cáp nguồn và luồn dây điện lên đèn. Có
thể sử dụng xe cẩu chuyên dùng để lắp cần đèn.

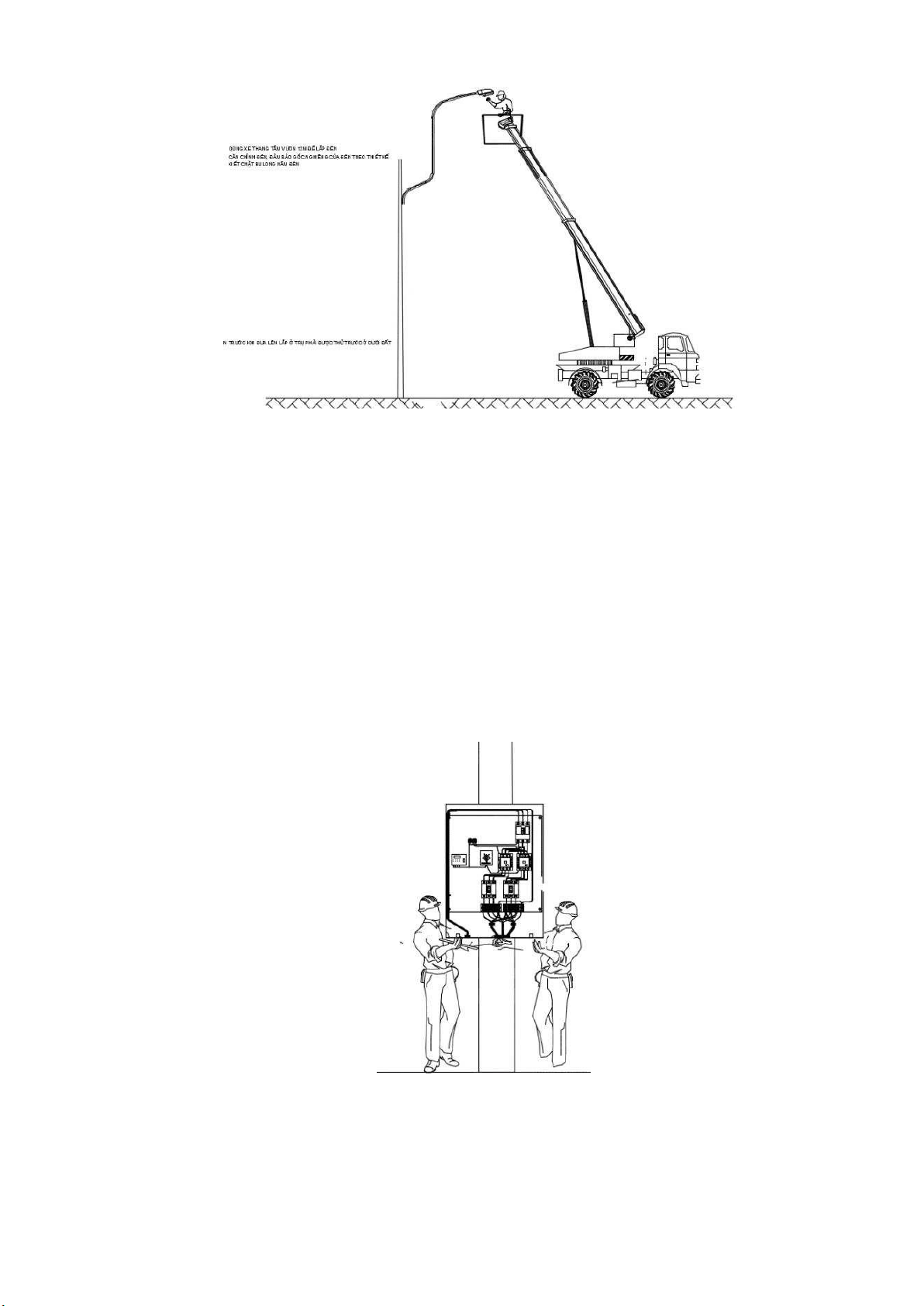

c. Công tác thi công lắp đặt đèn chiếu sáng
Các đèn chiếu sáng đã được chủ đầu tư và tư vấn giám sát nghiệm thu chất
lượng đủ tiêu chuẩn đưa vào lắp đặt sẽ tiến hành lắp các đèn chiếu sáng đủ
điều kiện đưa vào lắp đặt lên trên cột đèn và các loại cần đèn. Trình tự công việc cụ thể như sau:
- Trước khi tiến hành thi công phải kiểm tra trước các linh kiện trong đèn,
cân chỉnh và thử nghiệm theo đúng sự hướng dẫn của nhà cung cấp.
- Đèn chiếu sáng theo đúng công suất thiết kế sẽ được đấu dây đèn theo bản
vẽ thiết kế và được cố định vào đèn bằng chi tiết kẹp giữ có sẵn trong đèn.
- Sử dụng xe nâng vận chuyển người và vật liệu bộ đèn cần lắp đến vị trí cần để lắp đặt.
- Dùng dây mồi luồn dây lên đèn từ đầu cần đèn qua lỗ luồn dây lên đèn ở
trên cần để đấu vào cáp cấp nguồn.
d. Công tác thi công lắp đặt Tủ điều khiển
Tủ điện được kiểm tra trước khi lắp đặt vào các vị trí.
Sử dụng công nhân điện bậc cao đấu nối theo đúng sơ đồ nguyên lý,
phân lộ và phân pha chiếu sáng theo hồ sơ thiết kế.
Đấu nối giữa các thiết bị trong tủ được thực hiện xong trước khi đưa tủ
lắp lên cột. Chú ý kiểm tra các vị trí đấu nối, tránh tình trạng tiếp xúc
điện kém và chạm chập.
Tủ được lắp đặt ngay ngắn trên móng tủ, tách và vệ sinh sạch các đầu
cáp từ lưới điện lực cấp nguồn cho tủ điều khiển cũng như từ tủ cấp nguồn
cho đèn. Kiểm tra thông tuyến các trụ và điện trở cách điện dây dẫn, sau khi
các thông số đo đạt yêu cầu kỹ thuật thì tiến hành việc nối ép cosse cho các
đầu cáp và đấu nối vào tủ. Phối hợp với điện lực khu vực để lắp đặt điện kế.
Liên hệ với đơn vị quản lý hệ thống chiếu sáng công cộng trên địa bàn
để được thông báo thời gian đóng ngắt hệ thống chiếu sáng trong ngày. Tiến
hành cho tủ chạy thử không tải qua đó cân chỉnh bộ điều khiển cho thời gian
đóng cắt (như đã được thông báo) để tránh tình trạng hệ thống họat động sai tiêu chí thiết kế.
6. Biện pháp tổ chức thi công hạng mục nâng cấp tủ điện chiếu sáng hiện có.
Tủ điện được kiểm tra trước khi lắp đặt thiết bị nâng cấp.
Sử dụng công nhân điện bậc cao đấu nối theo đúng sơ đồ nguyên lý, phân lộ
và phân pha chiếu sáng theo hồ sơ thiết kế.
Chú ý kiểm tra các vị trí đấu nối, tránh tình trạng tiếp xúc điện kém và chạm chập.
Liên hệ với đơn vị quản lý hệ thống chiếu sáng công cộng trên địa bàn để
được thông báo thời gian đóng ngắt hệ thống chiếu sáng trong ngày. Tiến
hành cho tủ chạy thử không tải qua đó cân chỉnh bộ điều khiển cho thời gian
đóng cắt (như đã được thông báo) để tránh tình trạng hệ thống họat động sai tiêu chí thiết kế.
7. Biện pháp tổ chức thi công đấu nối và bàn giao vận hành tủ điện
điều khiển chiếu sáng trung tâm với Trung tâm điều khiển hệ thống
điện chiếu sáng của thành phố Đà Nẵng.
a. Công tác hoàn thiện đấu nối, kiểm tra toàn tuyến
Các điểm đấu nối cáp được công nhân kỹ thuật bậc 4; 5/7 thực hiện.
Đầu cáp được bóc và ép các loại đầu cốt theo đúng tiết diện cáp.
Các điểm nối cáp được đấu chắc chắn và trước khi đấu lên đèn được
kiểm tra thông mạch bằng đồng hồ vạn năng, kiểm tra cách điện cáp bằng Megomet.
Sau khi hệ thống được đấu nối hoàn thiện sẽ được đóng điện bằng nguồn
điện của trạm theo thiết kế. Trước khi đấu nối với nguồn điện thì nhà thầu sẽ
phải phối hợp với chủ đầu tư làm việc với đơn vị điện lực địa phương trong
việc xin phép cấp điểm đấu nguồn hạ thế cho tủ
ĐKCS. Việc đấu nguồn sẽ chỉ được thực hiện khi có sự cho phép của đơn vị
điện lực thông qua bản hợp đồng kinh tế được ký giữa hai bên.
Khi đóng điện phải thực hiện trình tự theo các bước sau
Đóng điện không tải để kiểm tra các thông số kỹ thuật của tủ điện, đảm
bảo an toàn thì mới cấp nguồn cho hệ thống chiếu sáng. Tại tủ điều khiển
chiếu sáng, đóng điện Aptomát tổng kiểm tra điện áp nguồn từng pha bằng vôn kế.
Rút toàn bộ cầu chì của cáp cấp nguồn ra lưới. Đóng chế độ bằng tay,
đồng hồ để khi kiểm tra kỹ thuật của chuyển mạch, khởi động từ.
Lắp cầu chì của cáp cấp nguồn ra lưới, đóng từng pha một. Đóng pha
nào kiểm tra pha ấy và kiểm tra xem có hiện tượng chạm chập cáp nguồn
không (Bằng cách dùng đồng hồ Vôn kế hoặc bút thủ điện kiểm tra pha bên
cạnh có điện không). Đảm bảo cáp cấp nguồn ra lưới an toàn mới đóng đủ 3 pha ra nguồn.
Kiểm tra điện áp nguồn, dòng điện từng pha khi có tải bằng Vôn kế,
Ampe kìm. Đóng điện kiểm tra chế độ tự động từ tủ điều khiển xem thời gian
đóng cắt, chế độ lập trình theo điều kiện ánh sáng hiện có. Hệ thống đèn
đường LED chiếu sáng trước khi đưa vào sử dụng phải được kiểm tra, vận hành thử.
b. Công tác đấu nối tủ điều khiển chiếu sáng trung tâm vào
Trung tâm điều khiển hệ thống điện chiếu sáng của thành phố Đà Nẵng.
Để đảm bảo tính đồng bộ trong công tác vận hành hệ thống điện chiếu
sáng điều khiển trung tâm, nhà thầu sẽ liên hệ Trung tâm điều khiển hệ thống
điện chiếu sáng của thành phố Đà Nẵng để làm thủ tục đấu nối và bàn giao
vận hành tủ điện chiếu sáng trung tâm.
Sau khi công tác thi công hoàn thiện Nhà thầu tiến hành nghiệm thu
hoàn tất các thủ tục với Chủ đầu tư, Tư vấn giám sát, các cơ quan liên quan tổ
chức nghiệm thu bàn giao đưa công trình vào sử dụng.
7. Biện pháp tổ chức thí nghiệm gồm: Thiết bị trong tủ điện chiếu
sáng; Đèn, cáp và tiếp địa các loại.
Nhà thầu thi công xây dựng phải thực hiện các thí nghiệm kiểm tra vật liệu,
cấu kiện, vật tư, thiết bị công trình, thiết bị công nghệ trước khi xây dựng
và lắp đặt vào công trình xây dựng theo tiêu chuẩn và yêu cầu thiết kế.
Ngoài việc phải cung cấp cho chủ đầu tư giấy chứng nhận chất lượng vật tư,
vật liệu và thiết bị lắp đặt vào công trình của nhà sản xuất, nhà thầu thi công
xây dựng còn phải cung cấp cho chủ đầu tư kết quả thí nghiệm của các phòng
thí nghiệm hợp chuẩn đối với vật liệu, cấu kiện, sản phẩm xây dựng và kết
quả kiểm định chất lượng thiết bị của các tổ chức được cơ quan nhà nước có
thẩm quyền công nhận đối với thiết bị
lắp đặt vào công trình trước khi đưa vào xây dựng công trình theo quy định.
Để có được kết quả thí nghiệm và kết quả kiểm định nêu trên, nhà thầu thi
công xây dựng phải thực hiện những việc sau:
- Sử dụng phòng thí nghiệm hợp chuẩn của mình hoặc thuê các phòng thí
nghiệm hợp chuẩn khác (ví dụ như tổ chức được cơ quan nhà nước có thẩm
quyền công nhận đối với phòng thí nghiệm để kiểm định chất lượng thiết
bị) thông qua hợp đồng để thực hiện các phép thử mà phòng thí nghiệm
của nhà thầu không thực hiện được.
- Phòng thí nghiệm được công nhận là phòng thí nghiệm được Bộ Xây dựng
công nhận đủ năng lực, được quyền thực hiện một số lĩnh vực thí nghiệm
theo Quyết định công nhận.
- Phòng thí nghiệm phải đặt cố định tại một địa chỉ cụ thể. Phòng thí nghiệm
được công nhận phải có đủ các điều kiện đáp ứng theo quy định hiện hành.
III. Tiến độ thi công
1. Tiến độ thi công:
Nhà thầu đính kèm bảng tiến độ thi công đáp ứng theo yêu cầu của E- HSMT.
2. Thời gian thực hiện công tác xây dựng công trình: 120 ngày.
IV. Biện pháp bảo đảm chất lượng
1. Hệ thống tổ chức quản lý thi công của nhà thầu Hệ
thống tổ chức bộ máy từ trụ sở đến công trường:
- Giám đốc nắm bắt công việc của toàn công ty thông qua báo cáo
của các phòng ban và Chỉ huy trưởng công trường để điều hành, quản lý công việc thi công.
- Bộ phận quản lý tại trụ sở, trên cơ sở hợp đồng ký kết, giao nhiệm vụ, lập
kế hoạch cho các đơn vị thi công kèm theo các yêu cầu về tiến độ và chất lượng công trình.
- Từ nhiệm vụ được giao, Bộ phận quản lý tại văn phòng chủ động triển khai
tiến độ công việc chuẩn bị cụ thể như sau:
- Kiểm tra lại hồ sơ thiết kế: Đây là khâu hết sức quan trọng để bộ phận kỹ
thuật tại văn phòng nắm bắt kỹ hơn yêu cầu kỹ thuật của thiết kế, từ đó lập
kế hoạch cung ứng vật tư, kế hoạch biện pháp thi công chi tiết, điều động
công nhân, trang thiết bị thi công phù hợp đảm bảo tiến độ thi công công trình.
- Lập và trình danh sách ban chỉ huy công trường cho các đơn vị liên quan:
Trên cơ sở nhân sự chủ chốt được đề xuất trong hồ sơ dự thầu, việc lập
danh sách ban chỉ huy công trường và các quyết định phân công nhiệm vụ
các nhân sự của nhà thầu được thực hiện để trình các bên liên quan, nhằm
đảm bảo cơ sở pháp lý và thể hiện rỏ vai trò nhiệm vụ của từng nhân sự
của nhà thầu trên công trường.
- Lập và trình chủ đầu tư phê duyệt lại tiến độ thi công tổng thể và
tiến độ chi tiết các hạng mục thi công công trình cho toàn công trình.
- Lập và trình chủ đầu tư phê duyệt lại chủng loại vật tư đưa vào sử dụng cho toàn công trình.
- Lập kế hoạch họp bàn với các đơn vị liên quan về công tác chuẩn bị triển
khai thi công như: Ngày khởi công, kế hoạch điều phối phương tiện xe
máy, thiết bị xe máy, thiết bị thi công bảo đảm tiến độ công việc trong mọi
điều kiện, kế hoạch cung cấp vật tư và nhân sự thi công cho công trình. Kế
hoạch báo cáo tiến độ thực hiện, chất lượng thi công theo từng giai đoạn.
- Sơ đồ tổ chức từ trụ sở đến hiện trường :
a. Mối liên hệ giữa các thành viên, bộ phận trong đơn vị và giữa
trụ sở chính với việc quản lý tại hiện trường:
Giám đốc nắm bắt tình hình thông qua Chỉ huy trưởng công trường để
điều hành, quản lý công việc thi công. Các cán bộ tại hiện trường có trách
nhiệm quản lý, chỉ đạo, điều hành và báo cáo tình hình hoạt động của công
trình cho Chỉ huy trưởng công trường và các phòng ban quản lý có liên
quan ở văn phòng. Các phòng ban tại văn phòng là bộ phận tham mưu cho
giám đốc và có trách nhiệm phản hồi lại công trường các ý kiến chỉ đạo,
giải pháp tháo gỡ khó khăn cũng như các chủ trương chính sách của đơn vị
đối với công trường. Nhà thầu có cơ cấu tổ chức gắn chặt trách nhiệm với
quyền hạn và lợi ích của mỗi cá nhân, nhằm phát huy khả năng của từng người và
