“Mạch đèn tự động sáng khi trời tối” là một mạch điện đơn giản
với các linh kiện điện tử cơ bản đối với các sinh viên ngành Điện tử - Viễn thông.
Trong bản báo cáo này, tác giả sẽ trình bày những thao tác cơ
bản, đơn giản để thiết kế mạch nguyên lí, mạch in bằng phần mềm Orcad 9.2.
Bản báo cáo bao gồm phần mở đầu, 2 chương và kết luận.
Trong đó, các chương lần lượt là Thiết kế mạch nguyên lí bằng
phần mềm Capture CIS, Thiết kế mạch in bằng phần mềm Layout Plus.
CHƯƠNG 1: THIẾT KẾ MẠCH NGUYÊN LÍ
BẰNG PHẦN MỀM CAPTURE CIS
1.1 Khởi động – Tạo Project
-Ta có 2 cách thức để khởi động phần mềm Capture CIS
+ Cách 1: Vào đường dẫn sau C:\Program Files\Orcad\
Capture, sau đó nháy đúp chuột vào Capture.exe.
+ Cách 2: Nháy chuột vào biểu tượng của sổ Window, sau
đó tìm chương trình Capture CIS để khởi động.
-Tạo Project: ta cũng có 2 cách để tạo Project
+ Cách 1: Sau khi khởi động Capture CIS, ta chọn mục File
> New > Project trên màn hình làm việc
+ Cách 2: Ta nhấp chuột vào biểu tượng hình trang giấy ở
phía góc trên bên phải màn hình
Hình 1.1: Cách tạo Project trong Capture CIS

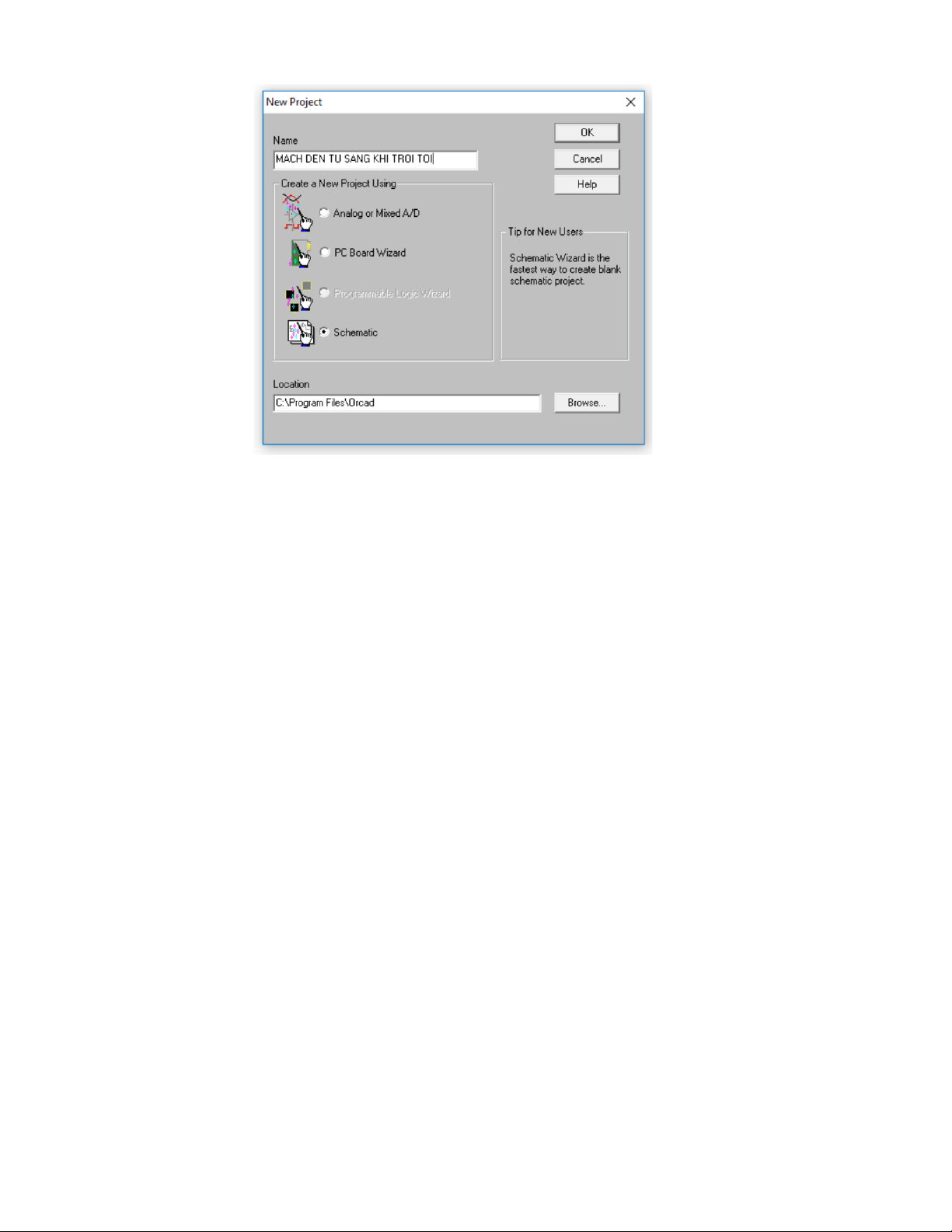

-Khi hộp thoại New Project hiên lên, ta đặt tên sơ đồ
nguyên lý của mạch vào khung Name, sau đó chọn mục
Schematic ở phần Creat a New Project Using, tiếp theo
nhấp Browse… để lựa chọn nơi lưu trữ file và ấn OK.
Hình 1.2: Hộp thoại New Project
1.2 Vẽ mạch nguyên lí
Sau khi tạo được Project, ta bắt đầu tiến hành vẽ mạch nguyên lí.
-Bước 1: Lấy linh kiện: ta chọn Place > Part… để lụa chọn linh kiên cần thiết
Hình 1.3: Cách lấy linh kiện
Sau đó, ta cần thêm các thư viện chứa linh kiện. Ta chọn
Add Library, hộp thoại Library xuất hiện và ta lựa chọn các
thư viện phù hợp, ấn Mở
Hình 1.4: Lựa chọn thư viện linh kiện

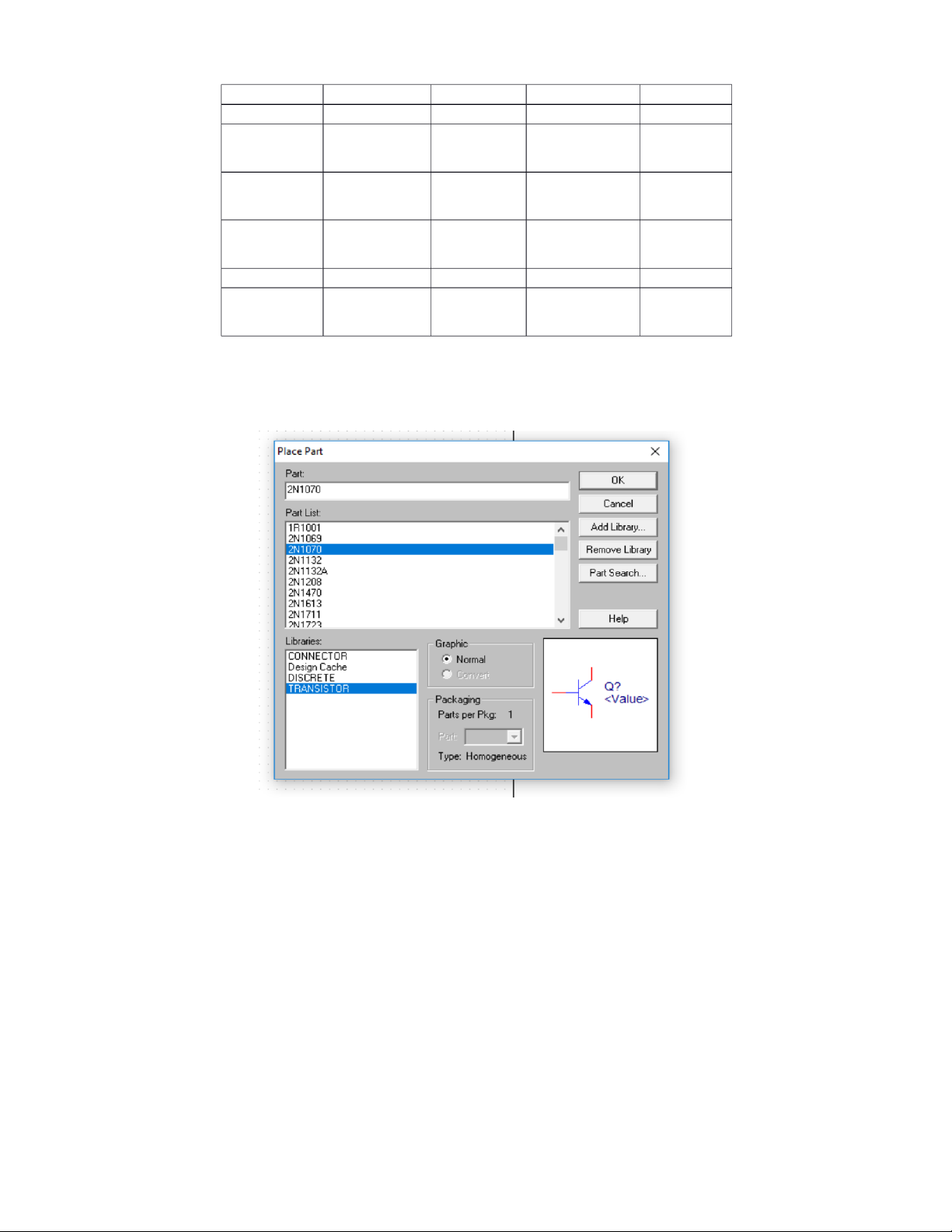

Ta lựa chọn linh kiện theo bảng sau Tên linh Part Part list Library Số lượng kiện Điện trở R R DISCRETE 5 Biến trở RESISTOR RESISTOR DISCRETE 1 VAR VAR Quang trở RESISTOR RESISTOR DISCRETE 1 VAR 2 VAR 2 Diode 2N1070 2N1070 TRANSISTO 3 R LED LED LED DISCRETE 1 Chân cắm CON2 CON2 CONNECTO 1 R
Bảng 1: Lựa chọn linh kiện trong thư viện
Để đưa linh kiên ra màn hình design, ta chọn Libraries phù
hợp, nhập tên Part, lựa chọn Part list phù hợp và ấn OK.
Hình 1.5: Lựa chọn linh kiện
Tiếp tục, ta tìm 2 chân nối đất và nối nguồn của mạch.

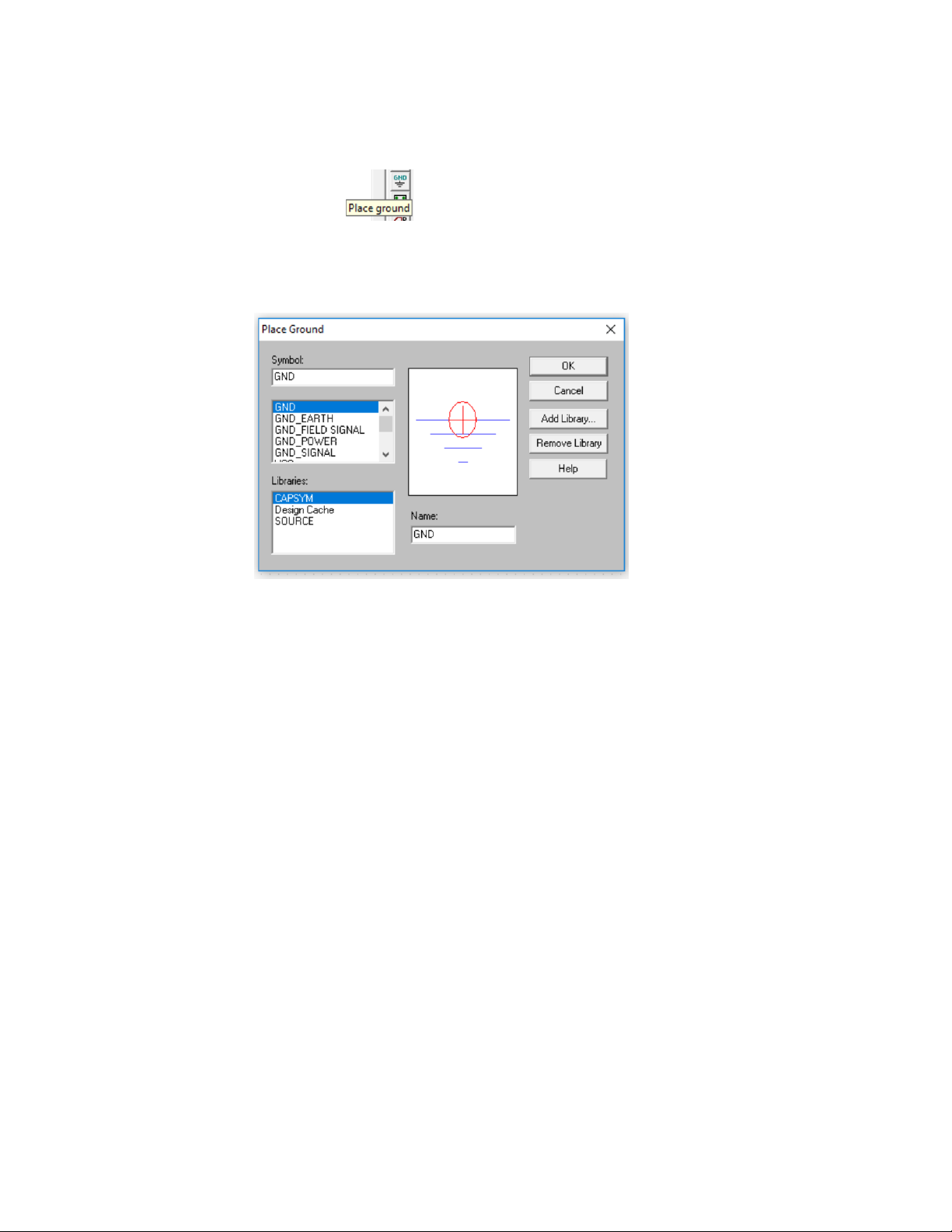

Trên thanh công cụ phía tay phải, ta nhấp vào Place ground.
Hình 1.6: Biểu tượng nguồn
Tìm 2 chân GND và VCC trong thư viện CAPSYM
Hình 1.7: Lựa chọn nguồn
-Bước 2: Sắp xếp linh kiện và nối dây
Sau khi lấy đầy đủ các linh kiện, ta được hình dưới đây
Hình 1.8: Các linh kiện cần thiết cho mạch
Ta tiến hành sắp xếp các linh kiện bằng cách nhấp chuột
trái vào linh kiện cần sắp xếp, di chuột để di chuyển đến vị
trí phù hợp, nếu cần thiết, dùng phím R để xoay linh kiện
một góc 90 độ, dùng phím V để xoay linh kiện đối xứng.
Dựa vào sơ đồ bố trí các linh kiện, ta nối dây theo sơ đồ
nguyên lí. Ta nhấn phím W để con trỏ chuột thực hiện thao
tác đi dây, ta nhấp chuột trái vào chân linh kiện cần nối và
di chuyển con trỏ đến vị trí đã vẽ theo sơ đồ nguyên lí.
Để thay đổi giá trị linh kiện, ta nhấp đúp chuột vào dòng
chữ chỉ giá trị linh kiện, sau đó nhập giá trị cần thiết vào thanh Value
Hình 1.9: Hộp thoại thay đổi giá trị linh kiện
Cuối cùng, ta thu được sơ đồ nguyên lí Hình 1.10: Mạch nguyên lí
-Bước 3: Kiểm tra mạch nguyên lí
Sau khi vẽ sơ đồ nguyên lí xong, ta cần kiểm tra xem sơ
đồ có lỗi hay không. Ta nhấp chuột vào Minimize ở góc trên bên phải màn hình
Hình 1.11: Biểu tượng thu nhỏ Design
Tiếp theo, chọn Page 1 trong SCHEMATIC ở phía bên trái và
nhấp vào Design Rules Check trên thanh công cụ
Hình 1.12: Biểu tượng kiểm tra mạch nguyên lí

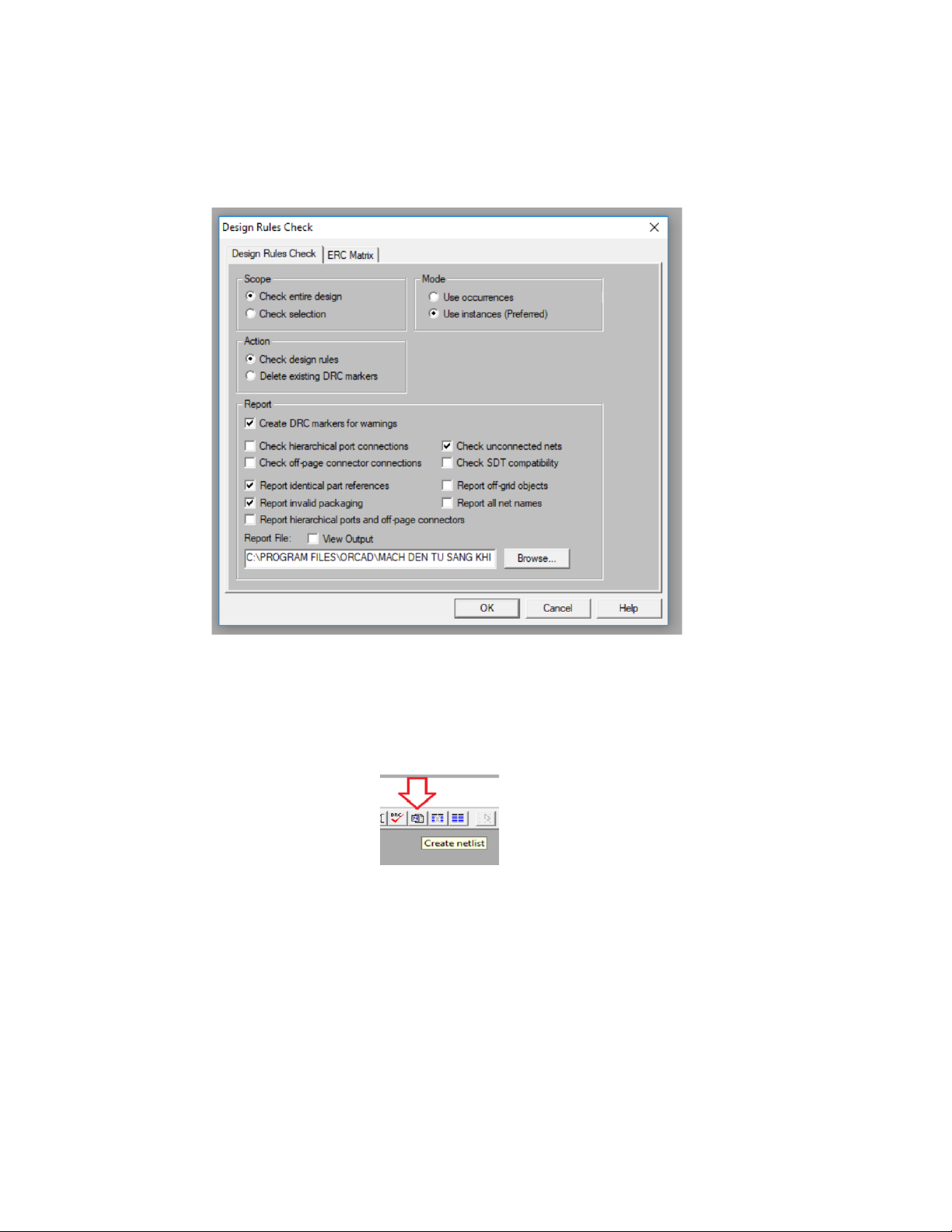

Chương trình sẽ hiện ra hộp thoại Design Rules Check, ta lựa
chọn như hình dưới đây và ấn OK. Nếu mạch không báo lỗi tức
là mạch nguyên lí ta vẽ đã hoàn thiện. Nếu không, ta cần phải
sửa các lỗi trong mạch mà Session Log đã chỉ ra. Hình 1.13: Hộp thoại DRC
1.3 Tạo file netlist
Tại Page 1 trong SCHEMATIC, ta nhấp vào biểu tượng Create Netlist trên thanh công cụ
Hình 1.14: Biểu tượng tạo file netlist

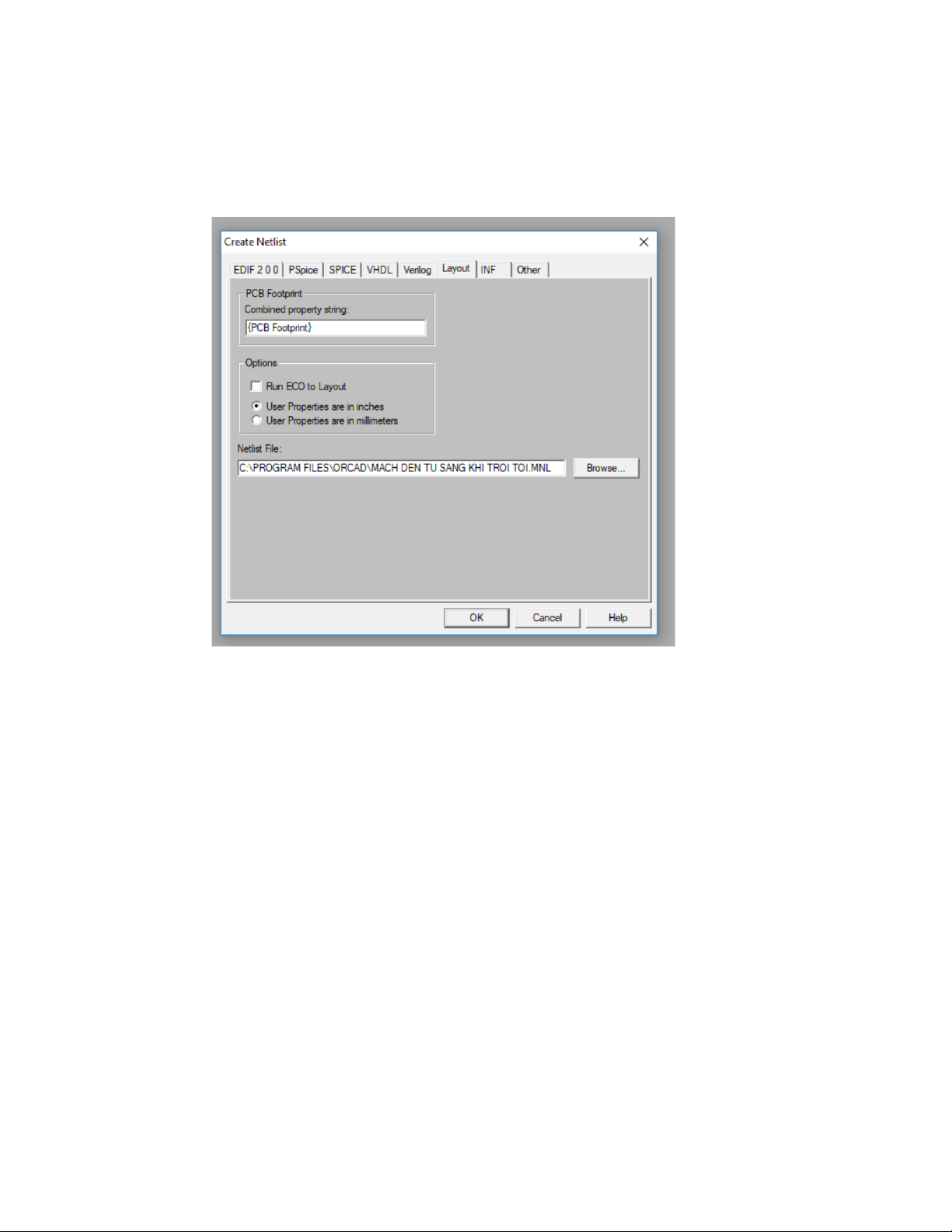

Chương trình sẽ hiện ta hộp thoại Create Netlist, ta vào mục
Layout, chọn vị trí đặt file netlist bằng nhấp vào Browse…, chọn
User Properties are in inches và ấn OK để hoàn thiện file netlist
Hình 1.15: Hộp thoại Create Netlist
CHƯƠNG 2: THIẾT KẾ MẠCH IN BẰNG PHẦN MỀM LAYOUT PLUS
