TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
VIỆN ĐIỆN TỬ - VIỄN THÔNG
BÁO CÁO THỰC TẬP CƠ BẢN Đề tài:
VẼ MẠCH NGUYÊN LÍ VÀ THIẾT
KẾ MẠCH IN DÙNG PHẦN MỀM ALTIUM Sinh viên thực hiện: NGUYỄN ĐỨC DƯƠNG Lớp Điện tử 08 - K66 MSSV 20210259 Giảng viên hướng dẫn: VŨ HỒNG VINH
Hà Nội, ngày 18 tháng 4, 2023 MỤC LỤC I.
Giới thiệu mạch dao động đa hài:...........................................................................3
1. Giới thiệu chung.....................................................................................................3
2. Nguyên lý hoạt động của mạch..............................................................................3 II.
Thiết kế mạch nguyên lí:......................................................................................3
1. Tạo project..............................................................................................................3
2. Thêm thư viện cho project và lấy linh kiện............................................................6
3. Tạo thư viện footprint linh kiện cho project..........................................................9
4. Tạo liên kết giữa 2 thư viện linh kiên nguyên lý và mạch in vừa tạo..................10
5. Vẽ sơ đồ nguyên lí................................................................................................12 III.
Thiết kế mạch in.................................................................................................14
1. Thêm file mạch in mới cho project......................................................................14
2. Cập nhật Netlist từ mạch nguyên lý sang mạch in...............................................15
3. Kiểm tra, xác nhận lỗi (nếu có)............................................................................15
4. Sắp xếp linh kiện hợp lý.......................................................................................16
5. Một số thiết lập các quy tắc thiết kế mạch in.......................................................17
6. Đi dây mạch in......................................................................................................19
7. Kết quả thu được sau khi đi dây...........................................................................20
8. Phủ đồng cho mạch..............................................................................................21
9. Kết quả thu được sau khi phủ đồng......................................................................22 IV.
Kết luận...............................................................................................................22 I.

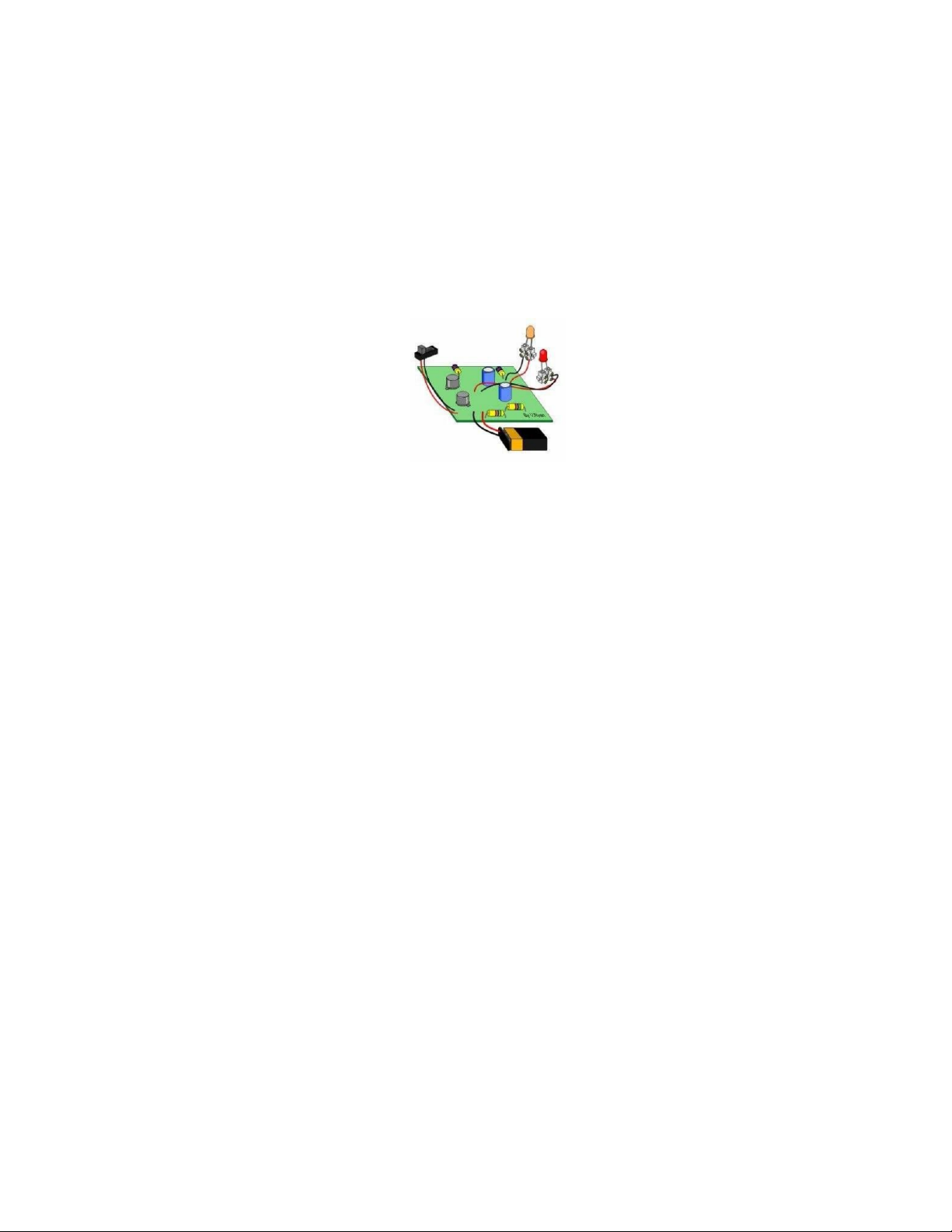

Giới thiệu mạch dao động đa hài: 1. Giới thiệu chung
-Mạch dao động đa hài là 1 mạch cơ bản, nó được dùng nhiều
trong các thiết bị kỹ thuật số, trong máy thu hình, đầu đĩa, máy
tính, trò chơi, đồnghồ hay các thiết bị quảng cáo trang trí,…
-Riêng lĩnh vực trang trí, có đến vài chục loại IC chuyên điều
khiển các đèn chớp sang hay các chữ chạy nhảy như AN6970,
6877, 6884, 6888,…Các IC này đều được cải tiến từ mạch dao
động đa hài dùng Transistor
-Mặc dù cấu tạo mạch đa hài rất đơn giản, chỉ có vài linh kiện
với vài mối hàn là mạch hoạt động được ngay, nhưng mạch cơ
bản này là một trong những mạch cơ bản có nguyên lý hoạt động phức tạp nhất.
2. Nguyên lý hoạt động của mạch
-Bộ dao động đa hài tự ổn định là một bộ dao động số (0 và 1) bởi vì sóng
vuông ở đầu ra chỉ nhận 2 giá trị (0 và 1). Nó có 2 tìn hiệu đầu ra ở mỗi chân
C của 2 transitor và 2 tín hiệu đầu ra lệch pha nhau 180 độ.
-Nguyên lý: Giả sử tại thời điểm ban đầu Q1 đóng và Q2 mở bão hòa. Do bản
cực phải của tụ C1 nối với điện thế Vbe bão hòa. Điện thế ở bên bản cực trái
sẽ tăng tới giá trị Vcc nhờ dòng điện áp nạp qua Rc1. Trong lúc này bản cực
trái của tụ điện C2 có điện thế -Vcc và bản cực phải có điện thế Vce bão hòa.
C2 bắt đầu nạp điện thông qua điện trở R2 từ điện áp - Vcc đến điện áp Vcc.
Do vậy điện áp Base của T1 trở thành dương. Quá trình nạp điện cho tụ được
tính bằng công thức và được tính bằng hằng số thời gian : ξ2 = C2.R2
-Khi đạt tới giá trị điện áp ngưỡng của Q1 , Q1 bắt đầu mở và tiến tới bão
hòa. Tụ C2 ngưng nạp ngay lập tức bản cực phải nối với Base của Q2 hạ
xuống - VCC khiến cho Q2 đóng lại.
-Quá trình đóng mở cứ tiếp tục với vai trò của 2 transitor Q1 và Q2 được đổi cho nhau II.
Thiết kế mạch nguyên lí: 1. Tạo project
-Bước 1: Mở phần mềm Altium Designer

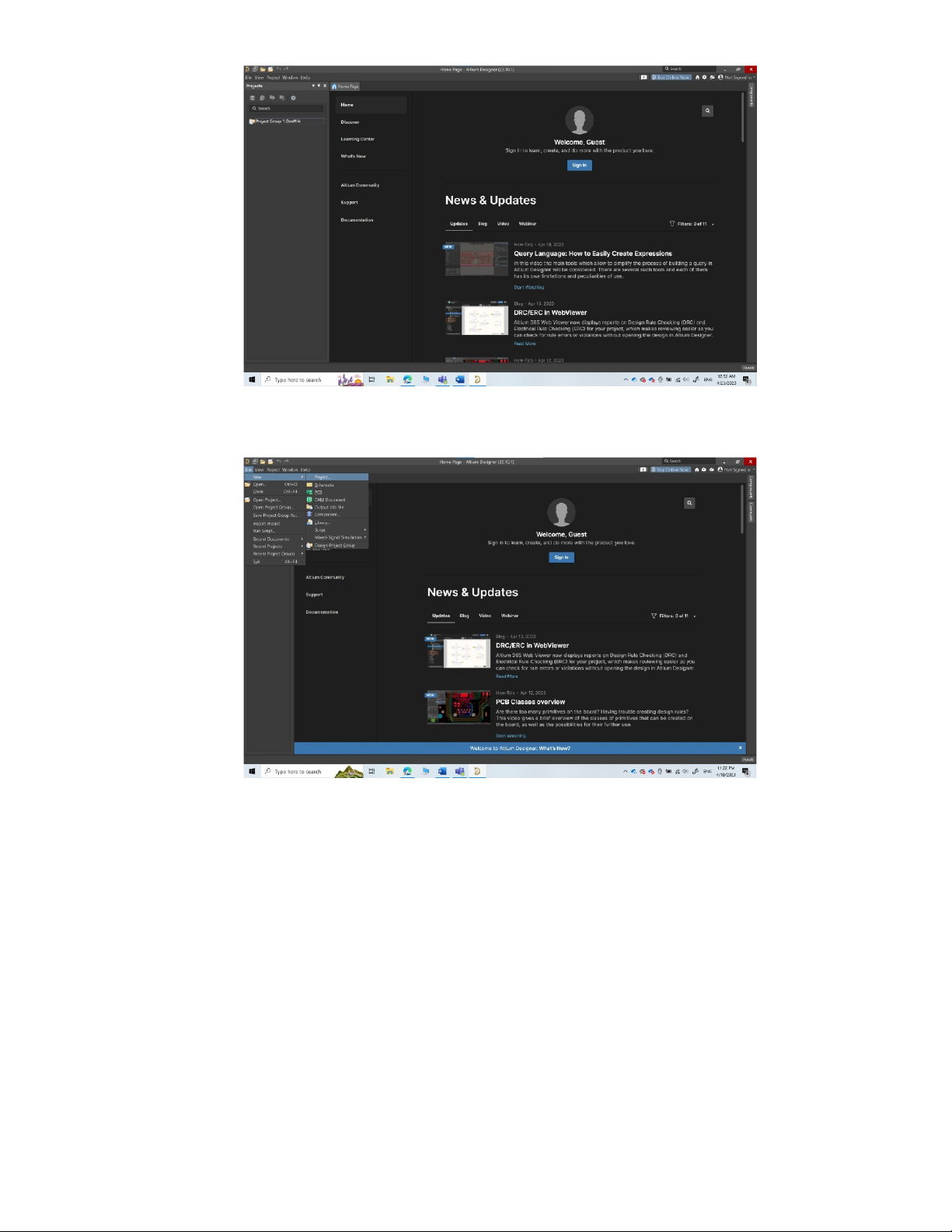

Hình 1. Giao diện chính của chương trình

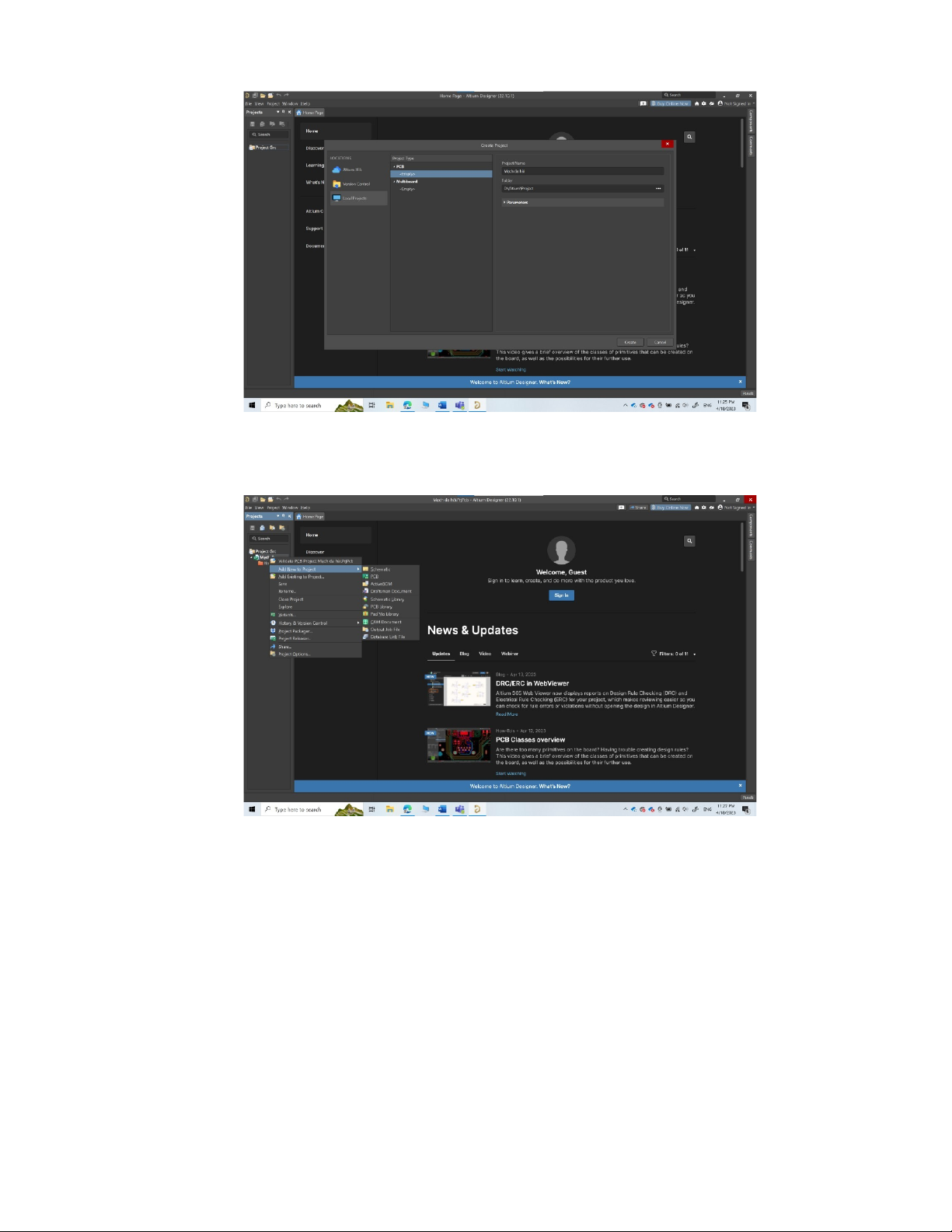

-Bước 2: Tạo project mới: File -> New -> Project
Hình 2. Giao diện tạo project mới
-Bước 3: Đặt tên và lưu project
Hình 3. Giao diện đặt tên và vị trí project
-Bước 4: Thêm Schematic (mạch nguyên lý) và PCB (mạch in)
Hình 4, Thêm Schematic và PCB
2. Thêm thư viện cho project và lấy linh kiện
-Vào Component ở góc trên bên phải màn hình hiển thị (tìm trong panels
ở góc dưới bên phải nếu chưa có)
Hình 5. Bật Component ở góc trên bên phải
-Vào Operations, chọn File – based Libraries Preferences…
Hình 6. File – based Libraries Preferences…
Hình 7. Những thư viện đang sử dụng trong phần mềm

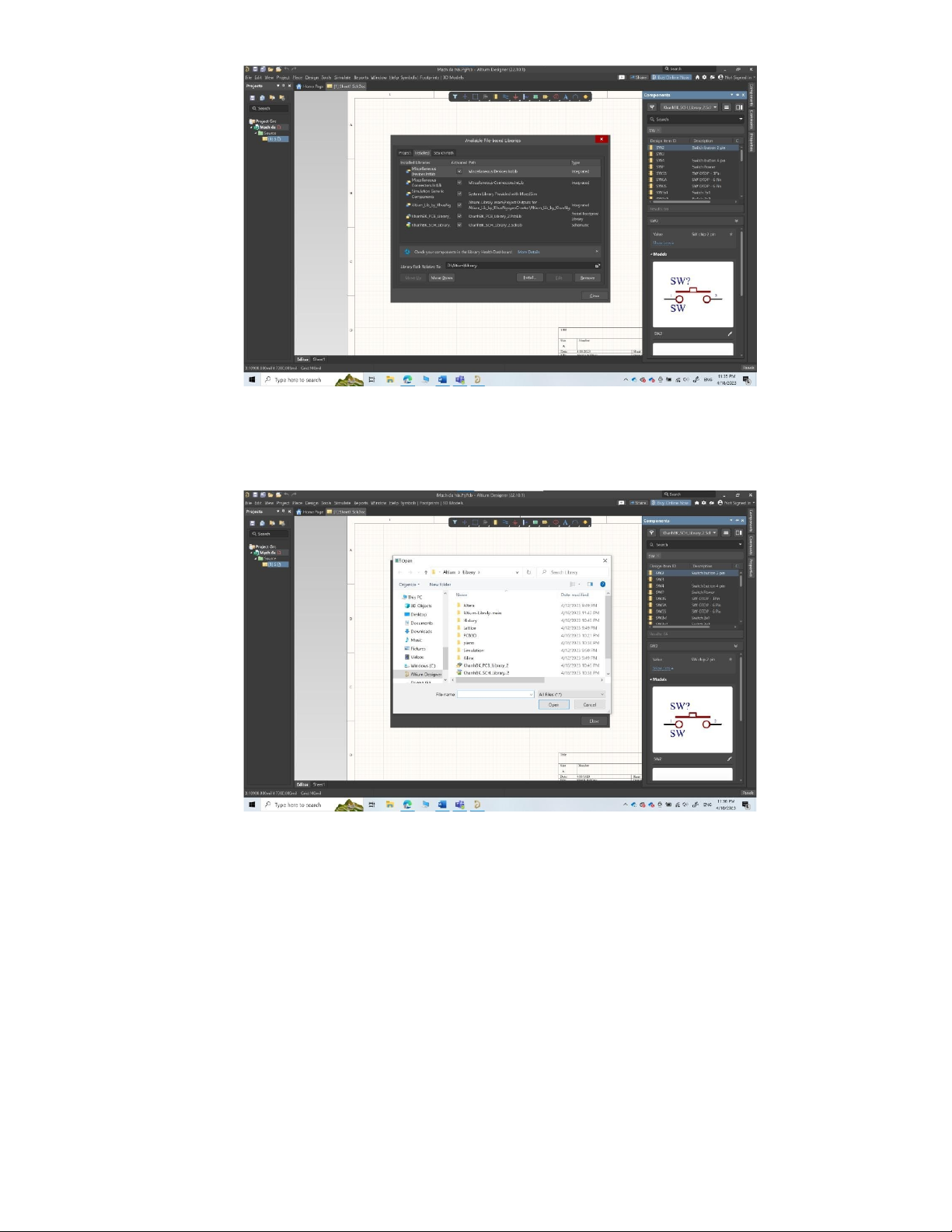

-Để thực hiện việc thêm thư viện, chọn Install và tiến hành thêm thư viện mong muốn
Hình 8. Chọn thư viện để thêm
-Sau khi đã thêm thư viện, tiến hành tìm và lấy các linh kiện sau trong
thư viện, đồng thời đổi trị số cho các linh kiện đã lấy:
Bảng 1: Các linh kiện cần dùng Tên linh kiện ID Thư viện Công tắc SW2 KhanhBK_SCH_Library_2 Điện trở Resistor 1/4W KhanhBK_SCH_Library_2 Tụ hóa CP1 KhanhBK_SCH_Library_2 LED LED-5 GRe KhanhBK_SCH_Library_2 LED -5 STRED Transistor NPN_ECB KhanhBK_SCH_Library_2
Hình 9. Lấy và chỉnh sửa tên, trị số các linh kiện từ thư viện đã thêm
3. Tạo thư viện footprint linh kiện cho project
Hình 10. Giao diện chương trình tạo mới thư viện PCBLibrary cho Project đã tạo
-Sao chép thư viện footprint linh kiện:
Mở thư viện chứa linh kiện cần sao chép. File – Open – “thư viện footprint
chứa linh kiện cần copy”.pcblib. Chọn Extract Sources.
-Tìm thư viện footprint cần sao chép. Chuột phải – Copy.
Hình 11. Giao diện thư viện cần sao chép

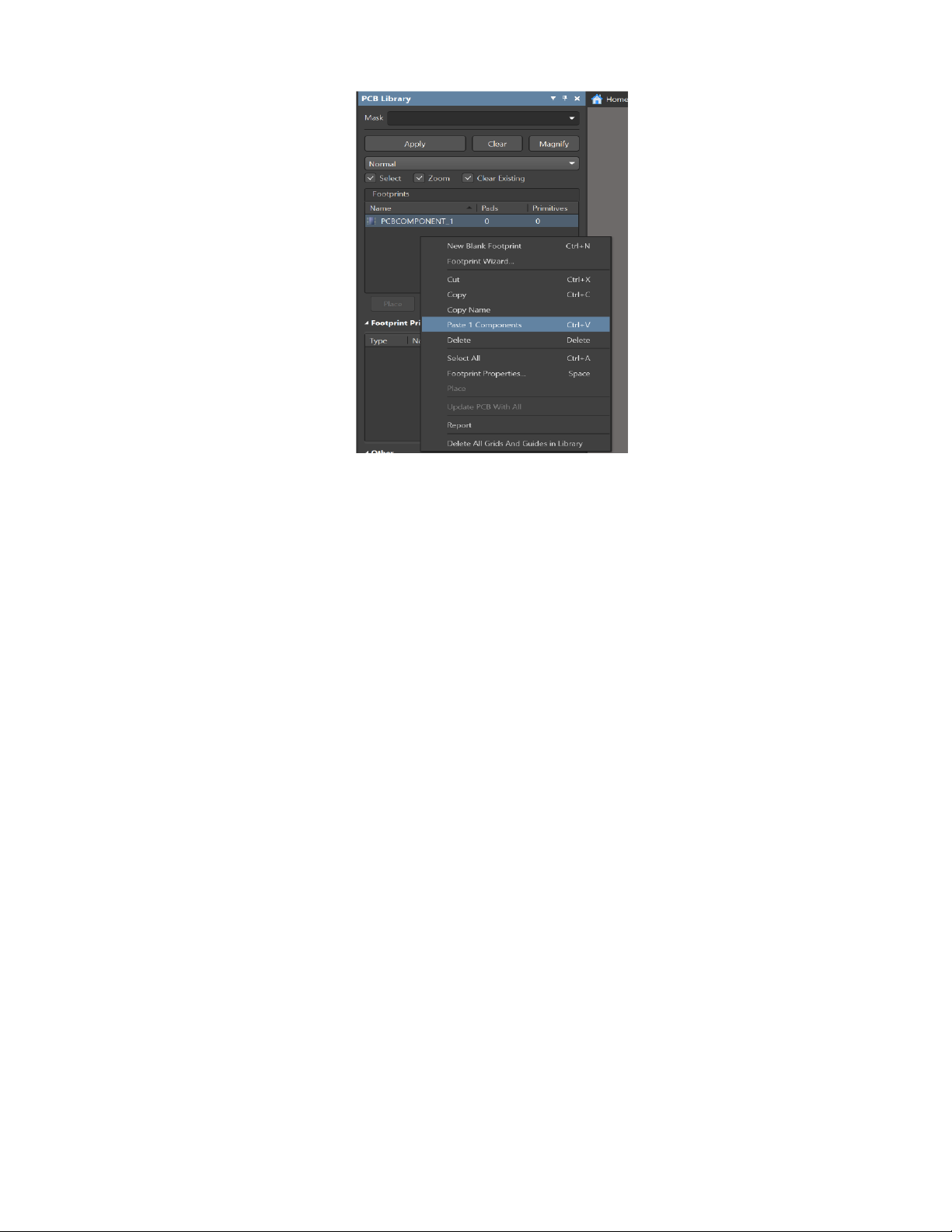

-Mở thư viện footprint của Project. PCB Library. Chuột phải – Paste.
Hình 12. Giao diện thư viện cần dán linh kiện đã sao chép
-Tiến hành tương tự với các linh kiện trong Bảng 1
-Lưu lại (Ctrl S hoặc F S)
4. Tạo liên kết giữa 2 thư viện linh kiên nguyên lý và mạch in vừa tạo
-Mở linh kiện trong thư viện mạch nguyên lý vừa tạo. Chọn Properties –

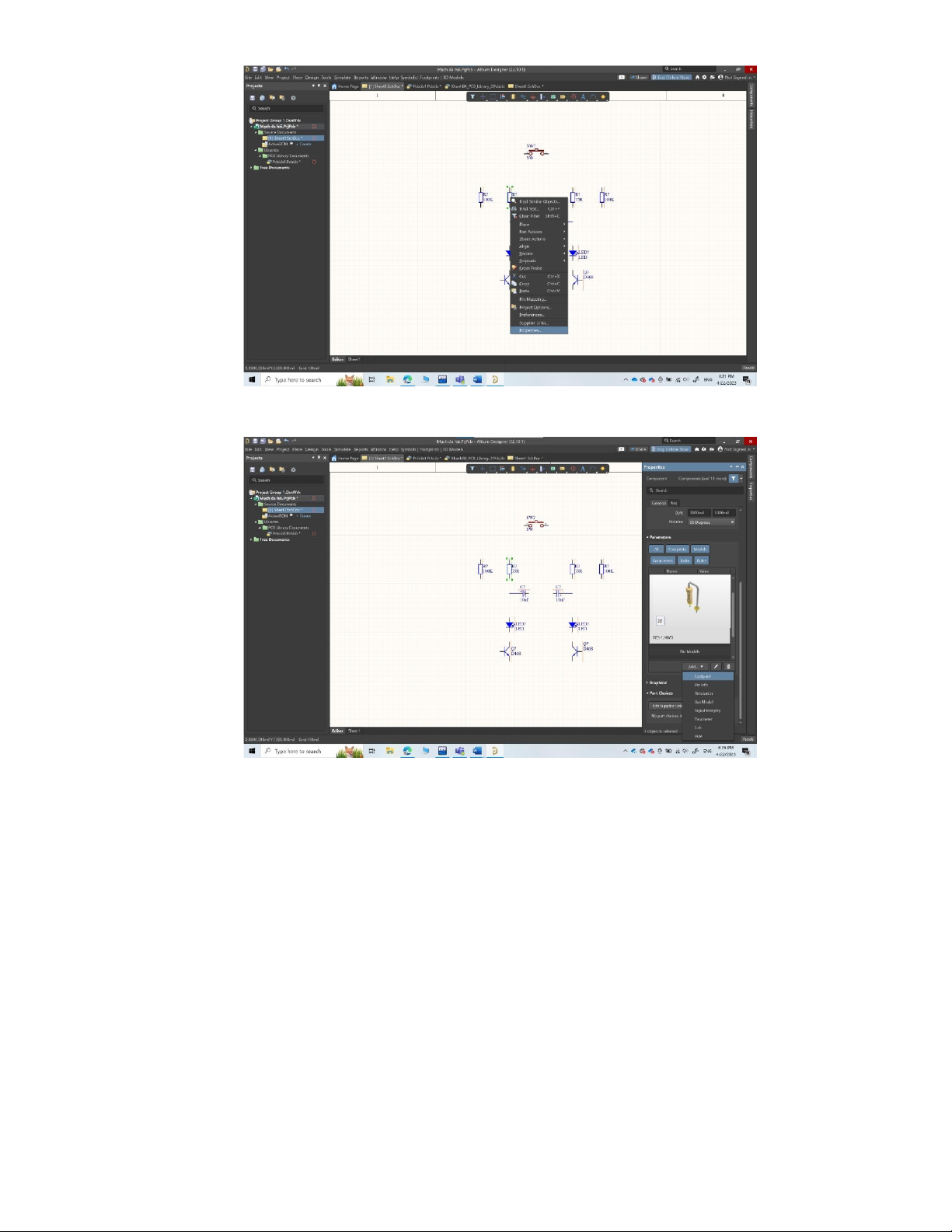

Parameters –FootPrint – Add – Browser. Chọn footprint tương ứng vừa tạo Hình 13. Chọn Properties Hình 14. Add Footprint
Hình 15. Giao diện Properties linh kiện cần tạo kết nối
-Tiến hành tương tự với các linh kiện trong Bảng 1
-Lưu lại (Ctrl S hoặc F S) 5. Vẽ sơ đồ nguyên lí
-Tạo Schematic, thêm linh kiện cần và sắp xếp hợp lí (đã thực hiện ở Hình 4 và Hình 9)
Hình 16. Các linh kiện sau khi đã được sắp xếp
-Ấn tổ hợp Ctrl + W, click chuột phải vào các chân muốn kết nối với nhau
để tiến hành nối dây cho chúng.
Hình 17. Kết nối chân các linh kiện với nhau
-Đánh số linh kiện tự động: Tools – Annotation – Force Annotate All Schematics – Yes
Hình 18. Tự động đánh số các linh kiện
-Thêm nguồn và nối đất: Để thêm, ta nhấp chuột phải vào biểu tượng nối đất
trên thanh công cụ và chọn Place GND power port để chọn chân nối đất,
Place VCC power port để chọn nguồn.
-Kết quả cuối cùng, ta có mạch nguyên lí hoàn chỉnh như sau:

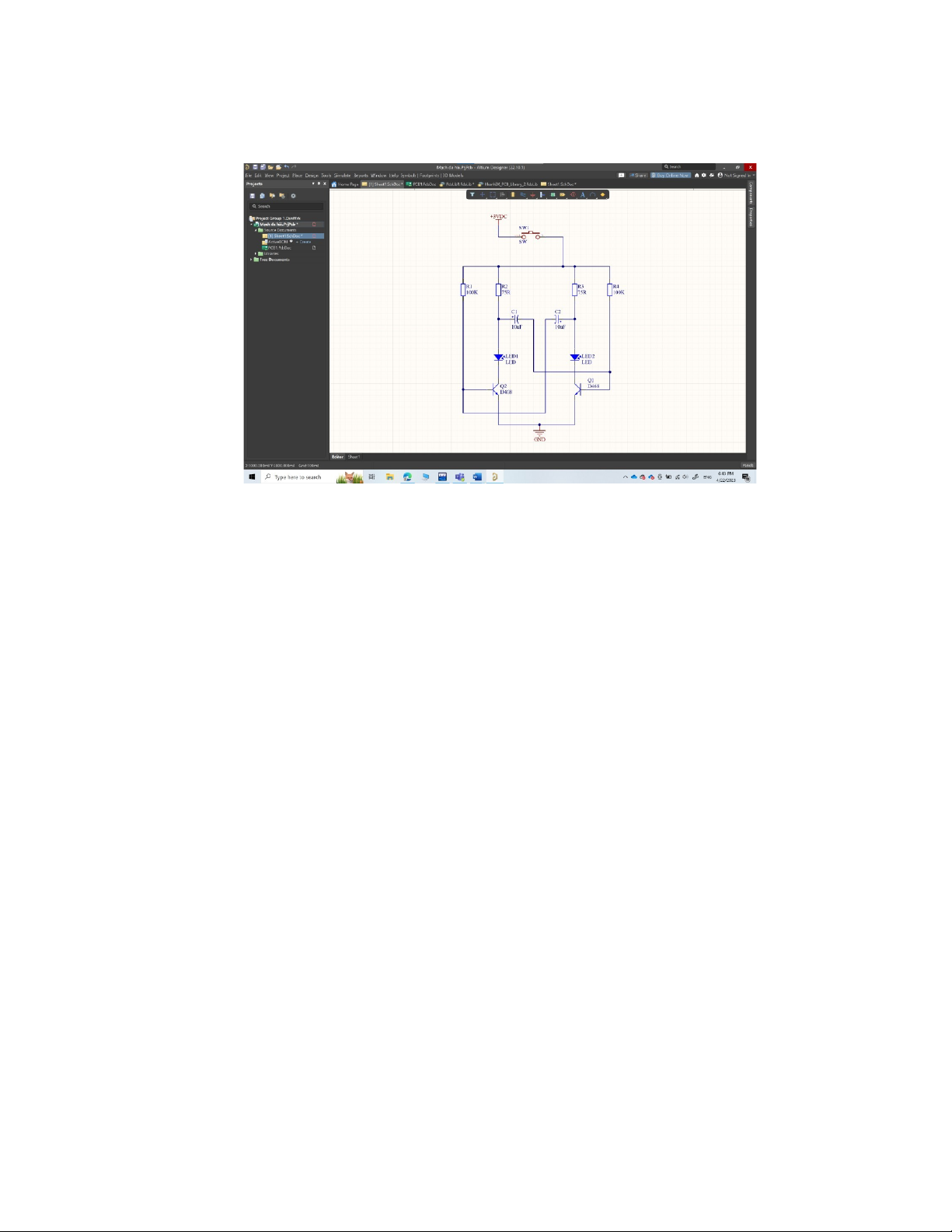

Hình 19. Mạch nguyên lí hoàn chỉnh III. Thiết kế mạch in:
1. Thêm file mạch in mới cho
project Add new to Project – PCB – Save

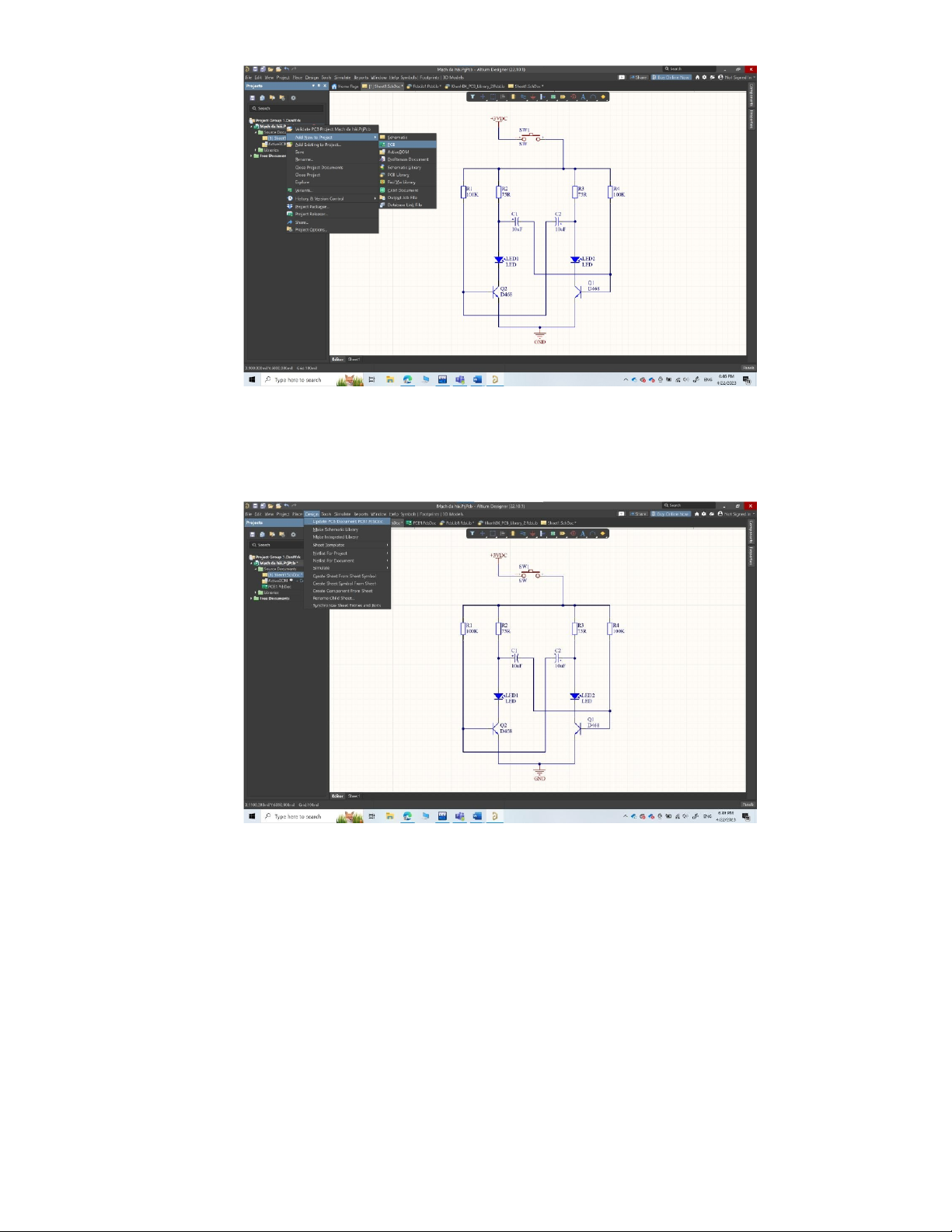

Hình 20. Thêm mạch in cho project
2. Cập nhật Netlist từ mạch nguyên lý sang mạch in
Từ cửa sổ mạch nguyên lý, Design – Update Schematic Document
Hình 21. Update từ mạch nguyên lí sang mạch in
3. Kiểm tra, xác nhận lỗi (nếu có)
-Validate Changes – Execute Changes – Close

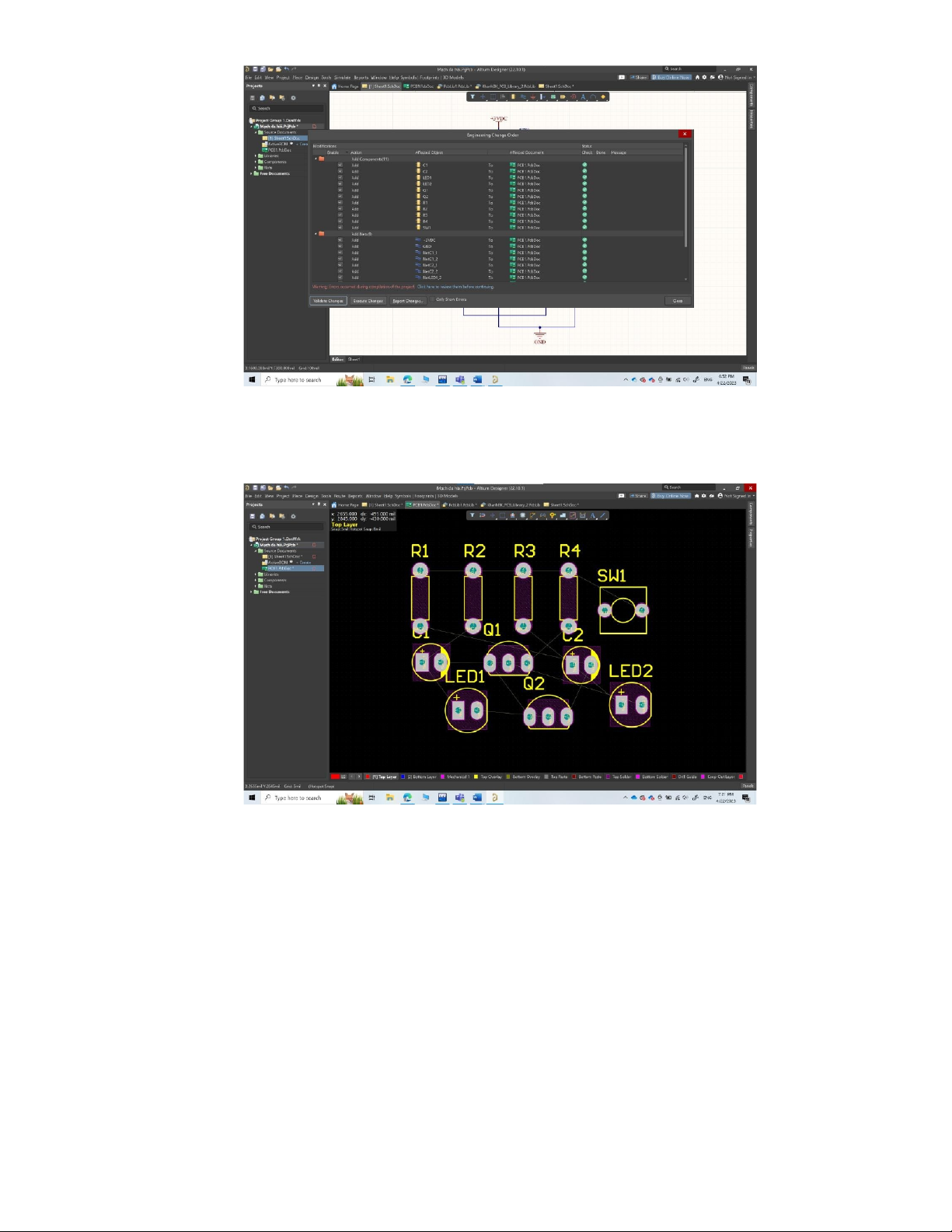

Hình 22. Validate Changes, sao đó ấn Execute Changes bên cạnh
4. Sắp xếp linh kiện hợp lý
-Kéo thả linh kiện vào các vị trí sao cho hợp lí
Hình 23. Sắp xếp linh kiện cho hợp lí
-Hiển thị kết quả dưới dạng 3D. Tại cửa sổ vẽ mạch in. View – 3D Layout Model

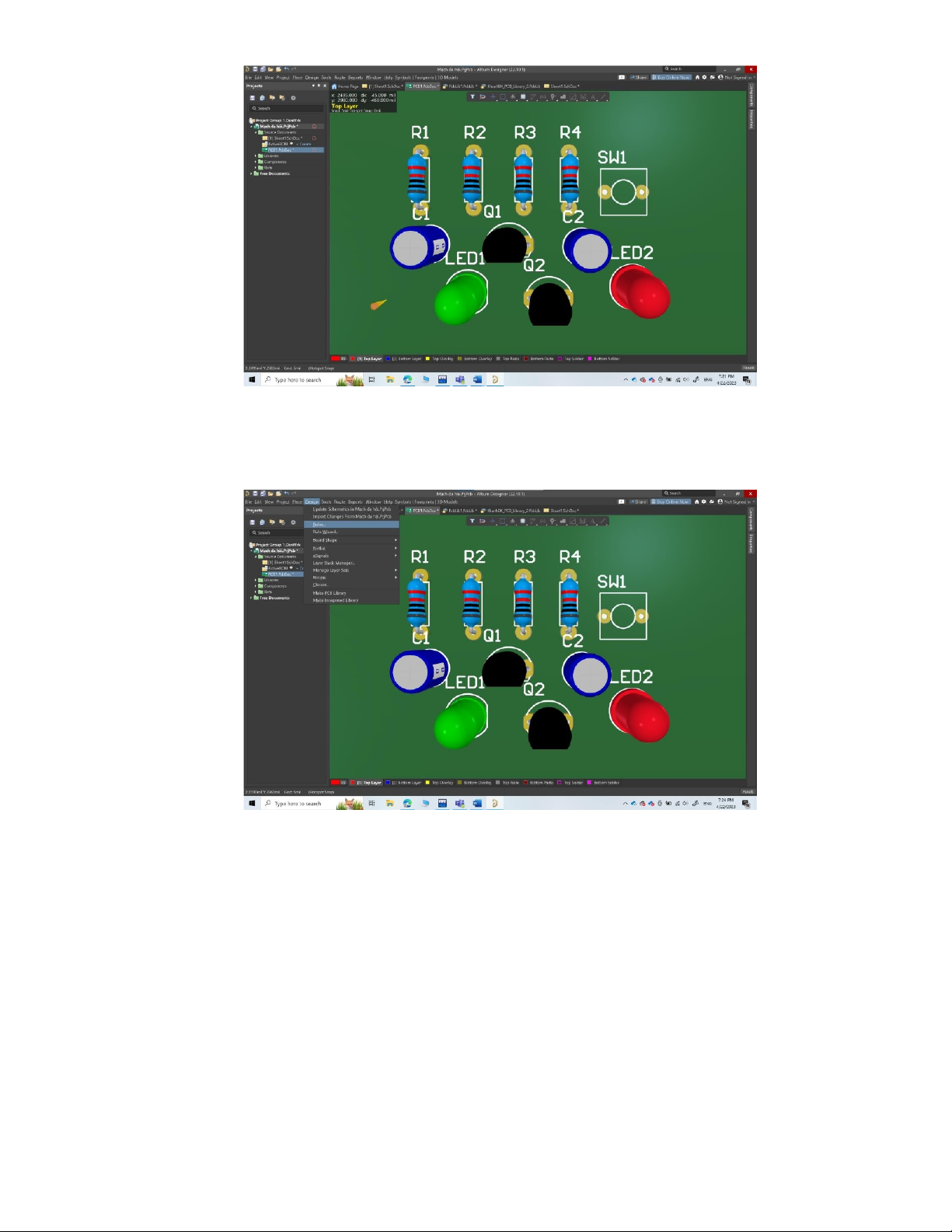

Hình 24. Giao diện 3D mạch in khi chưa đi dây
5. Một số thiết lập các quy tắc thiết kế mạch in
-Từ cửa sổ thiết kế mạch in chọn Design – Rules
Hình 25. Vào Design chọn Rules
-Width: Thiết lập kích thước các đường dây mạch.
Thông thường, kích thước các đường dây mạch có độ rộng từ
6mil – 12mil. Đường nguồn có kích thước 15mil –30mil.
Design Rules – Routing – Width – Width – Min Width:
6mil – Preferred Width: 12mil – Max Width: 30mil – Apply.
Hình 26. Thiết lập kích thước các đường dây mạch
-Via : Thiết lập kích thước lỗ Via.
Thông thường lỗ Via có đường kính trong là 0.4mm, đường kính
ngoài là 0.8mm. Kích thước này có thể thay đổi to hơn hoặc nhỏ
hơn tuỳ thuộc vào khả năng của nhà sản xuất bo mạch.
Design Rules – Routing Via Styles – Routing Vias – Via
Diametter: 0.8mm – ViaHole Size: 0.4mm – Apply.

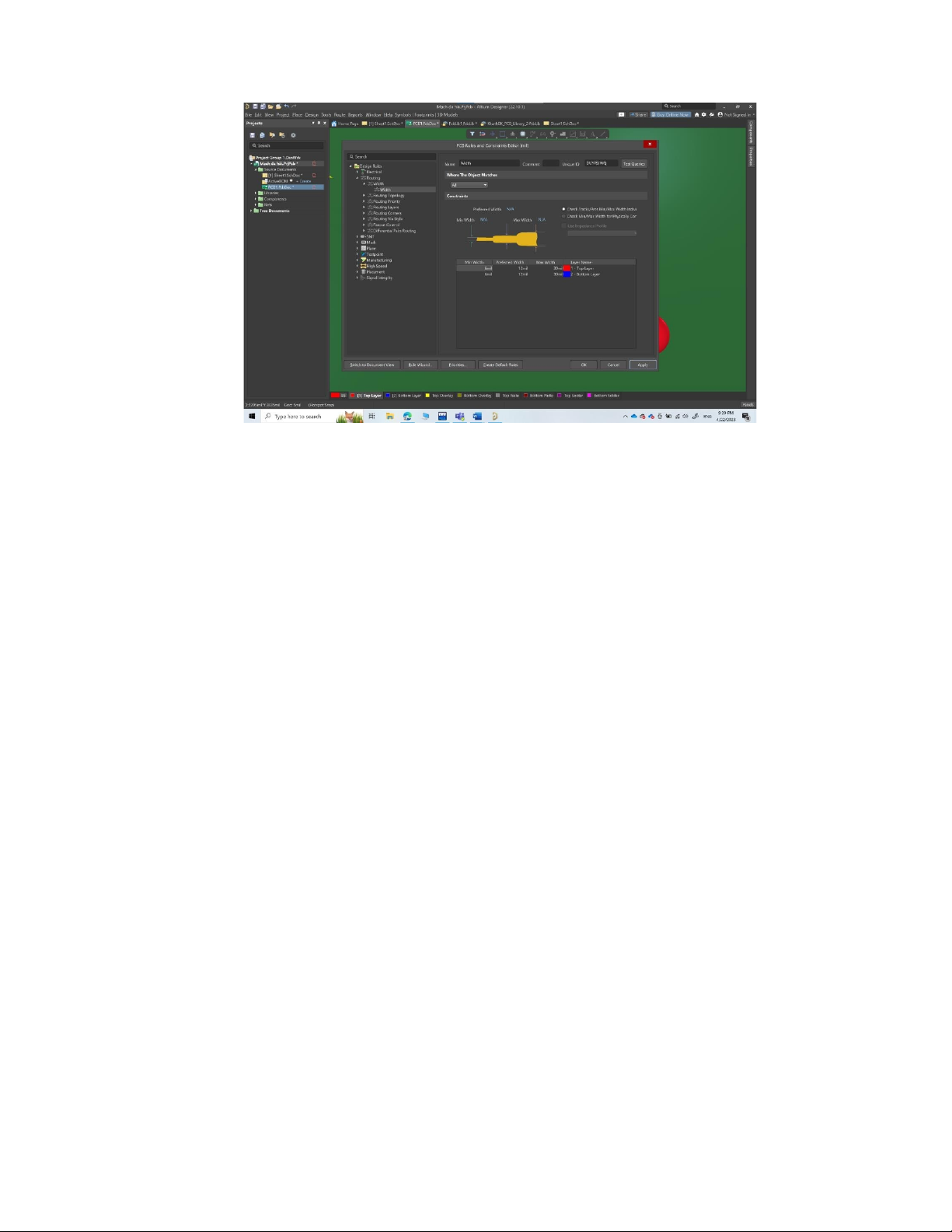

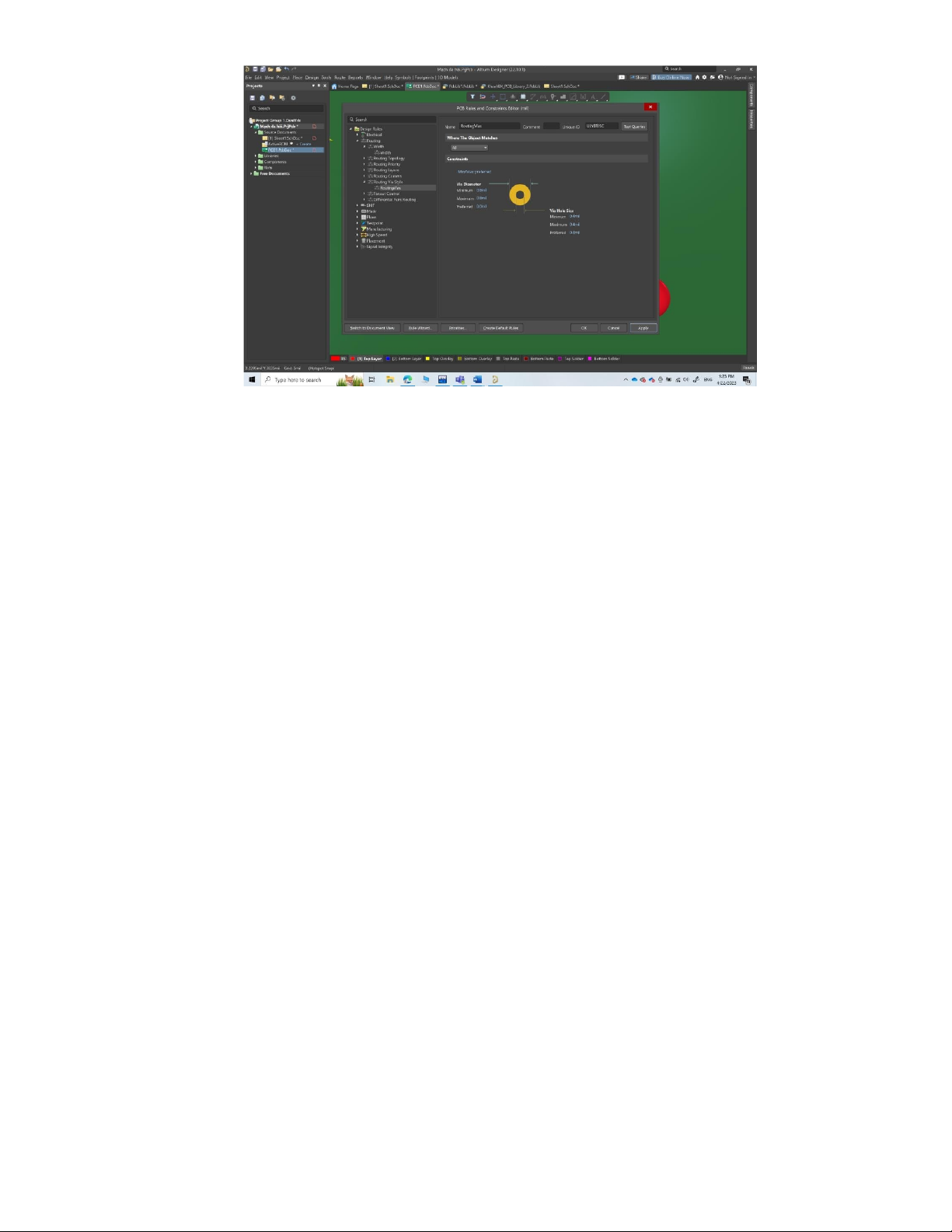

Hình 27. Thiết lập kích thước lỗ Via 6. Đi dây mạch in
-Chọn lớp linh kiện cần đi dây. Chọn Bottom Layer hoặc Top
Layer. Place – Track (P T). Di chuột đến các Pin của linh kiện và
kết nối đến khi hết các Connection thì dừng lại.
-Lưu ý khi đi dây mạch in, tránh đi dây tạo thành góc nhọn hoặc góc vuông.
7. Kết quả thu được sau khi đi dây

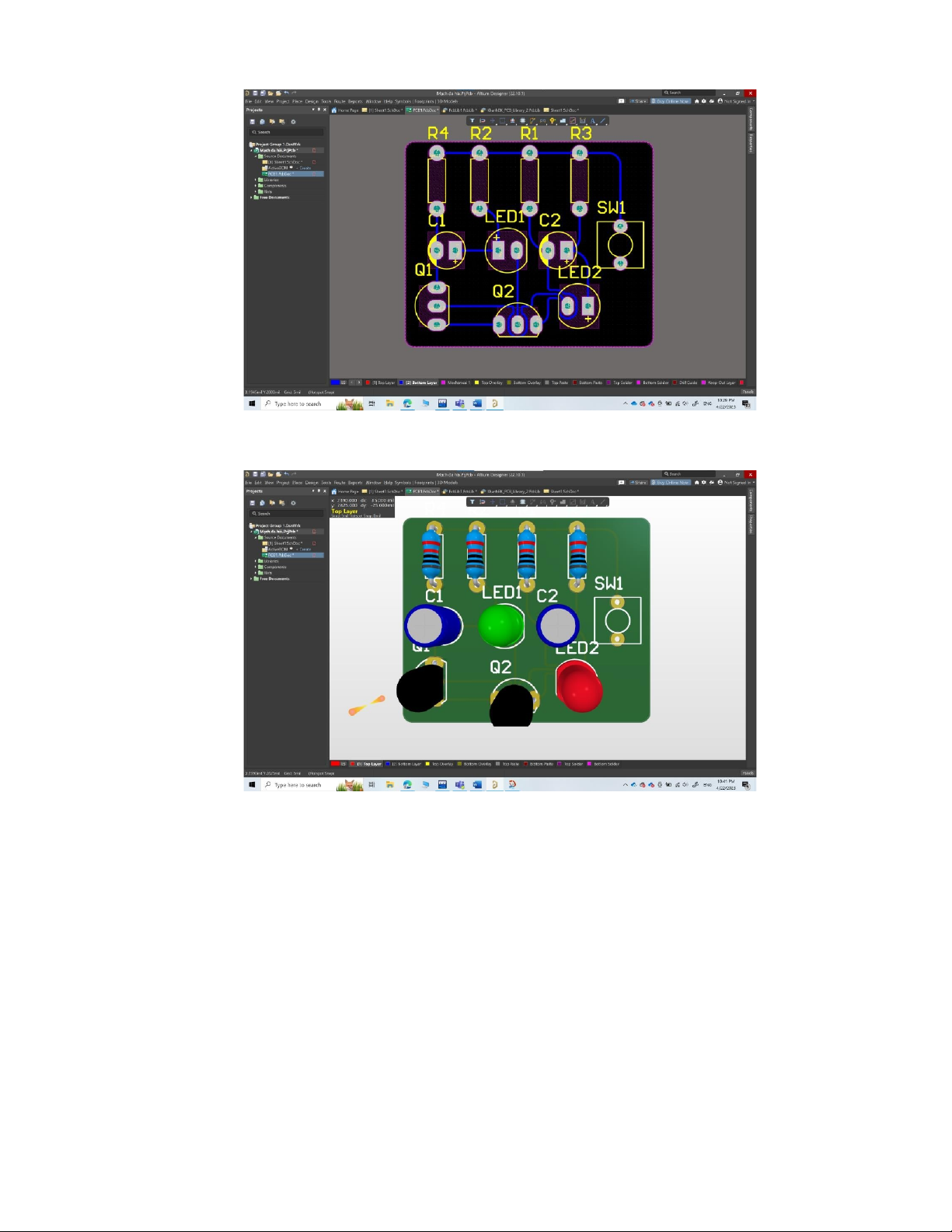

Hình 28. Kết quả sau khi đi dây (dạng 2D)
Hình 29. Kết quả sau khi đi dây (dạng 3D)
