HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________
Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________
ĐỀ TÀI
Đề số 1: THIẾT KẾ HỆ THỐNG DẪN ĐỘNG XE TẢI TRÊN
ĐƯỜNG RAY CẦU TRỤC
Phương án số: ____

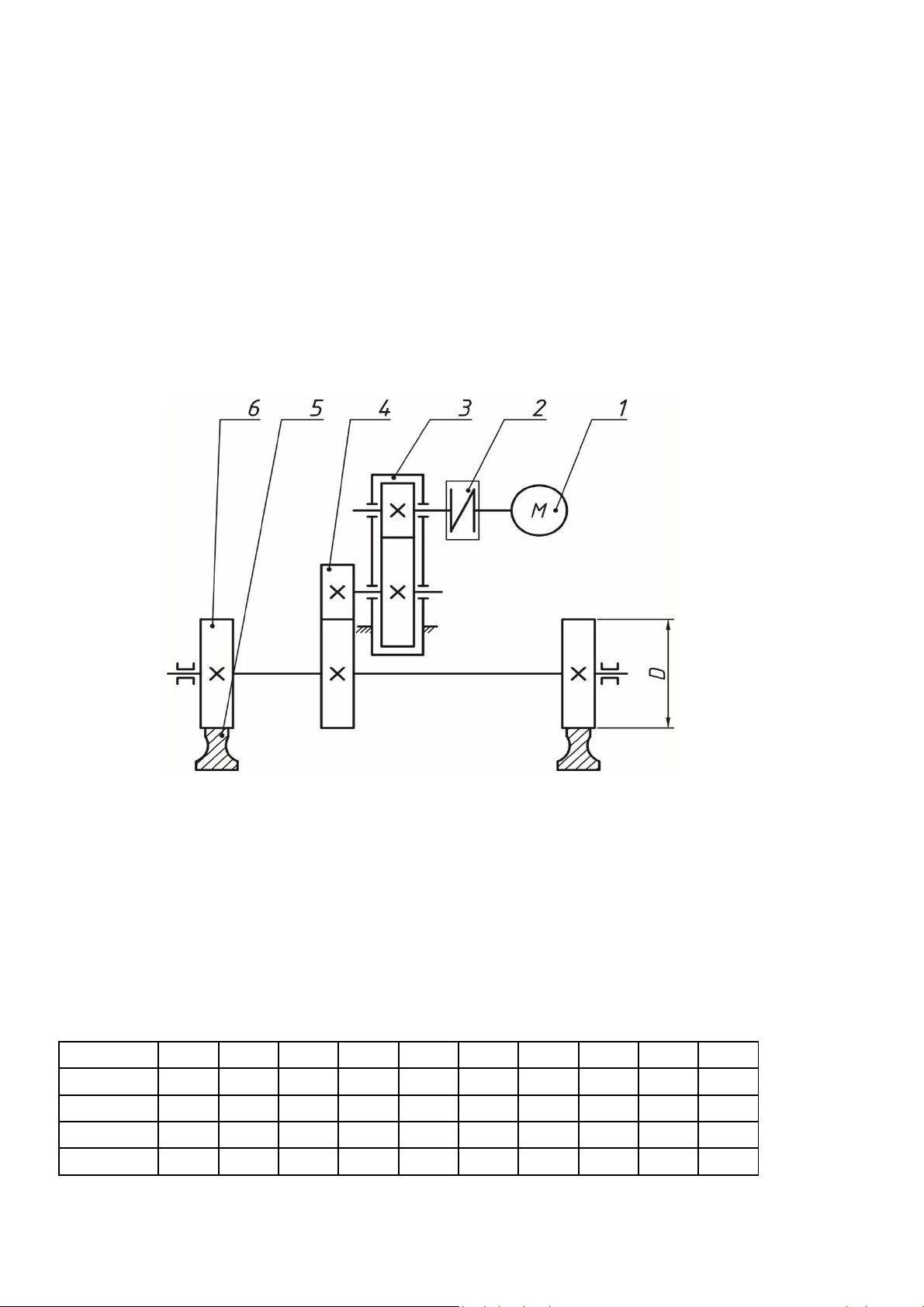

Hệ thống dẫn động gồm:
1: Động cơ điện 2: Nối trục đàn hồi 3: Hộp giảm tốc bánh răng trụ 1 cấp 4: Bộ truyền
bánh răng trụ răng thẳng 5: Đường ray 6: Bánh xe
Số liệu thiết kế:
Lực cản đường ray, F (N): __________ Quay 1 chiều, làm việc 2 ca.
Vận tốc vòng, v (m/s): __________ (Làm việc 300 giờ/năm, 8 giờ/ca)
Đường kính bánh xe, D (mm): __________
Thời gian phục vụ, L (năm): __________
1:
Phương án
1
2
3
4
5
6
7
8
9
10
F (N)
1800
1900
4500
3100
2400
2700
2200
3800
4000
4300
v (m/s)
1,00
1,34
1,75
2,00
1,25
1,87
1,55
1,90
1,67
1,12
D (mm)
200
300
400
200
400
500
600
700
500
300
L (năm)
5
6
6
7
6
7
5
6
7
6
YÊU CẦU: Mỗi nhóm gồm 02 SV
- 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi ết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi ết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và nh giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi ết phụ khác.
g. Tính toán các chi ết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép.
5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN:
Tuần lễ
Nội dung thực hiện
1-2
Nhận đề tài, phổ biến nội dung Đồ án.
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
2-4
Tính toán thiết kế các chi ết máy: các bộ truyền, trục (bố trí các chi ết lắp trên trục),
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi ết khác của hệ thống truyền
động, chọn bulông và các chi ết phụ khác.
5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác.
5-7
Xác định dung sai lắp ghép.
7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
11-12
Vẽ 02 bản vẽ chi ết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
Người hướng dẫn ký duyệt.
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________
Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________
ĐỀ TÀI
Đề số 2: THIẾT KẾ HỆ THỐNG DẪN ĐỘNG BĂNG TẢI
Hệ thống dẫn động gồm:
3: Hộp giảm tốc bánh răng nghiêng 1
cấp
6: Băng tải
Quay 1 chiều, làm việc 2 ca.
(Làm việc 300 giờ/năm, 8 giờ/ca)
2:
Phương án
1
2
3
4
5
6
7
8
9
10
F (N)
3150
4000
2450
3800
4480
5120
2850
3950
4750
5000
v (m/s)
0,85
0,95
0,75
0,80
0,90
1,00
1,10
1,20
1,30
0,95
D (mm)
225
250
200
225
200
250
275
250
275
275
L (năm)
5
6
6
7
6
7
5
6
7
6
YÊU CẦU: Mỗi nhóm gồm 02 SV
- 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi ết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi ết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và nh giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi ết phụ khác.
g. Tính toán các chi ết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép.
5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN:
Tuần lễ
Nội dung thực hiện
1-2
Nhận đề tài, phổ biến nội dung Đồ án.
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
2-4
Tính toán thiết kế các chi ết máy: các bộ truyền, trục (bố trí các chi ết lắp trên trục),
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi ết khác của hệ thống truyền
động, chọn bulông và các chi ết phụ khác.
5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác.
5-7
Xác định dung sai lắp ghép.
7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
11-12
Vẽ 02 bản vẽ chi ết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
Người hướng dẫn ký duyệt.
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________
Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________
ĐỀ TÀI

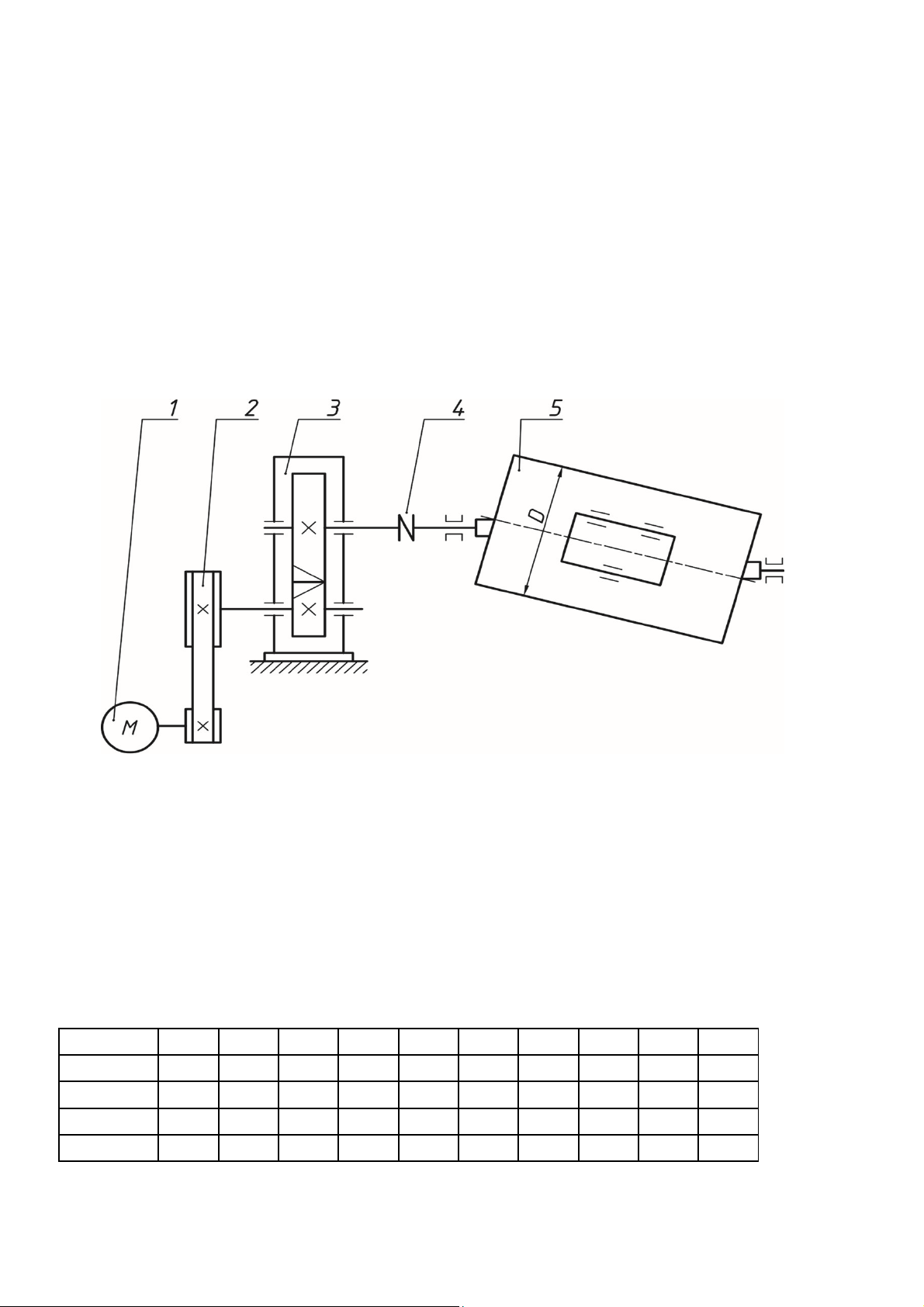

Đề số 3: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG THÙNG QUAY LÀM SẠCH BA
VIA SAU KHI DẬP
Phương án số: ____
Hệ thống dẫn động gồm:
1: Động cơ điện 2: Bộ truyền đai thang 3: Hộp giảm tốc bánh răng nghiêng 1 cấp 4: Nối
trục xích 5: Thùng quay
Số liệu thiết kế:
Lực vòng trên thùng, F (N): __________ Quay 1 chiều, làm việc 2 ca.
Vận tốc vòng của thùng, v (m/s): __________
Đường kính thùng, D (mm): __________
Thời gian phục vụ, L (năm): __________
3:
Phương án
1
2
3
4
5
6
7
8
9
10
F (N)
1200
1300
1500
1600
1700
1900
2000
2100
2300
2500
v (m/s)
3,00
4,00
2,00
3,00
3,50
3,00
3,50
2,50
2,50
2,00
D (mm)
400
450
500
550
600
650
700
750
800
900
L (năm)
5
6
6
7
6
7
5
6
7
6
YÊU CẦU: Mỗi nhóm gồm 02 SV
- 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi ết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi ết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và nh giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi ết phụ khác.
g. Tính toán các chi ết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép.
5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN:
Tuần lễ
Nội dung thực hiện
1-2
Nhận đề tài, phổ biến nội dung Đồ án.
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
2-4
Tính toán thiết kế các chi ết máy: các bộ truyền, trục (bố trí các chi ết lắp trên trục),
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi ết khác của hệ thống truyền
động, chọn bulông và các chi ết phụ khác.
5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác.
5-7
Xác định dung sai lắp ghép.
7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
11-12
Vẽ 02 bản vẽ chi ết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
Người hướng dẫn ký duyệt.
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________
Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________
ĐỀ TÀI

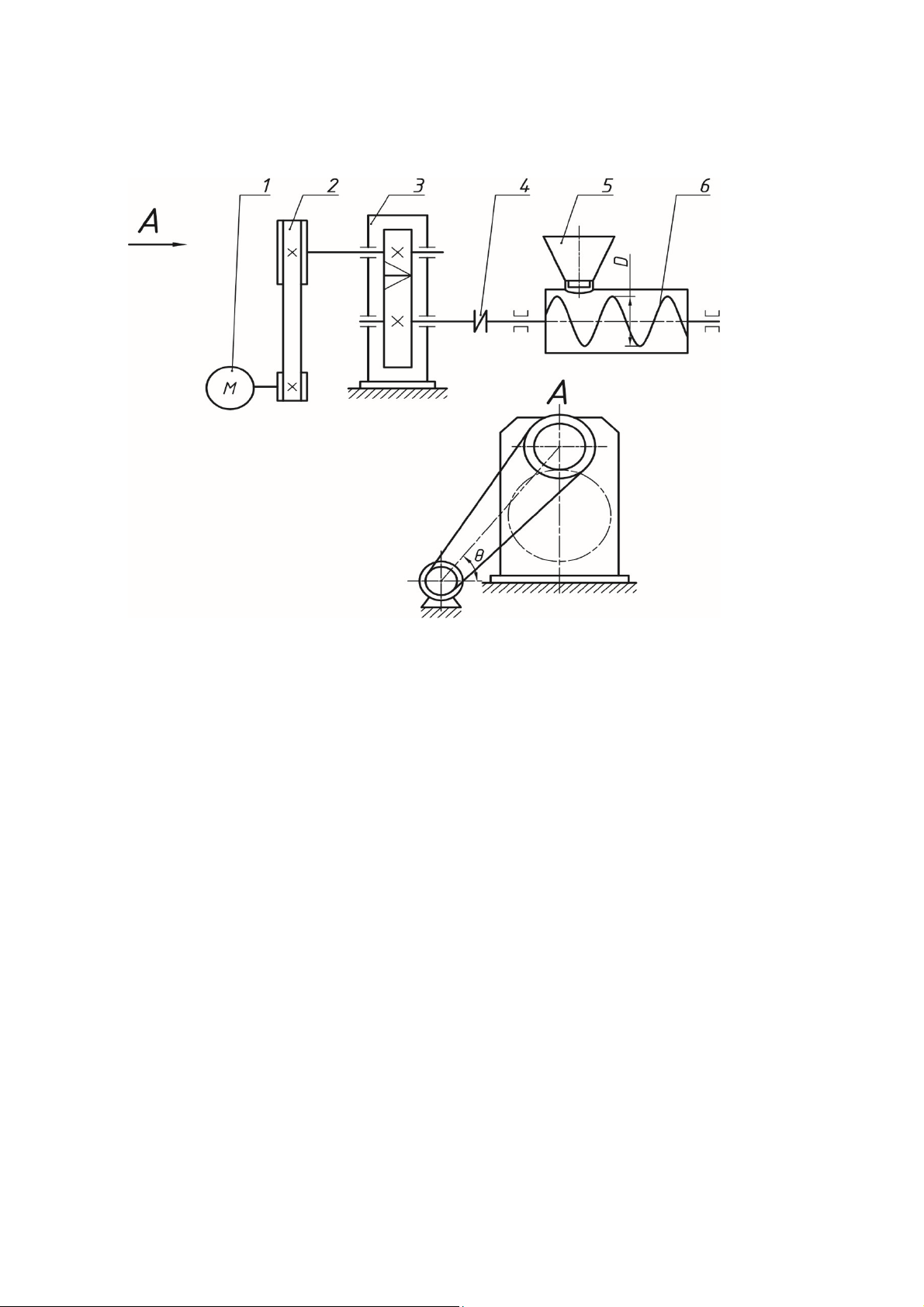

Đề số 4: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG MÁY ÉP BÙN
Phương án số: ____
Hệ thống dẫn động gồm:
3: Hộp giảm tốc bánh răng nghiêng 1
cấp
6: Trục vít xoắn ốc
Quay 1 chiều, làm việc 2 ca.
4:
Phương án
1
2
3
4
5
6
7
8
9
10
F (N)
4120
3330
4550
2430
1760
2800
3440
3790
4670
1520
v (m/s)
1,4
1,5
1,6
1,2
1,1
1,3
1,7
1,5
1,4
1,6
D (mm)
225
200
250
275
200
225
250
275
225
200
θ °
45
60
30
45
20
15
35
40
30
60
L (năm)
5
6
6
7
6
7
5
6
7
6
YÊU CẦU: Mỗi nhóm gồm 02 SV
- 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi ết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi ết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và nh giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi ết phụ khác.
g. Tính toán các chi ết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép.
5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN:
Tuần lễ
Nội dung thực hiện
1-2
Nhận đề tài, phổ biến nội dung Đồ án.
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
2-4
Tính toán thiết kế các chi ết máy: các bộ truyền, trục (bố trí các chi ết lắp trên trục),
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi ết khác của hệ thống truyền
động, chọn bulông và các chi ết phụ khác.
5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác.
5-7
Xác định dung sai lắp ghép.
7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
Vẽ 02 bản vẽ chi ết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________
Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________
ĐỀ TÀI

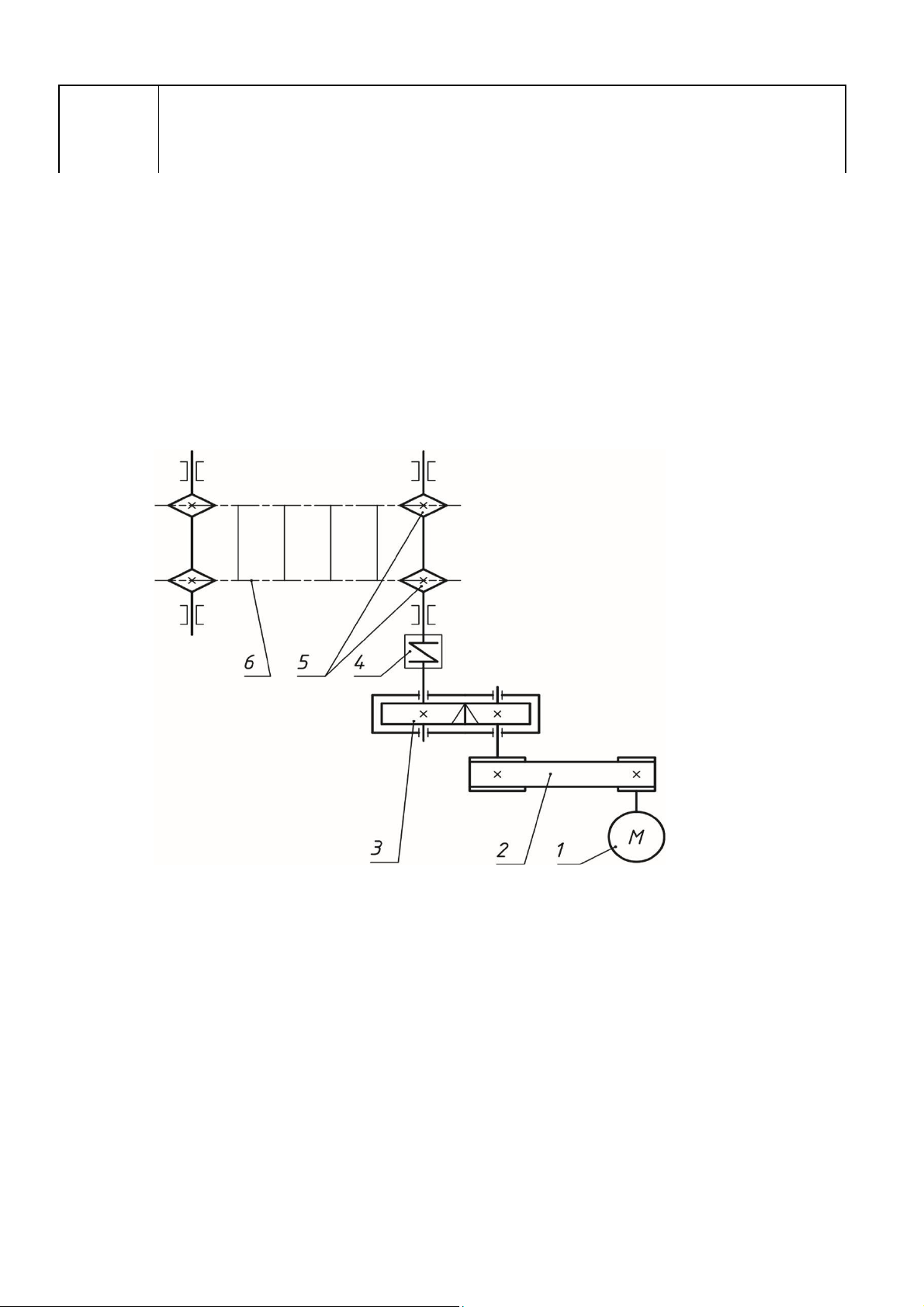

Đề số 5: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG XÍCH TẢI
Phương án số: ____
Hệ thống dẫn động gồm:
3: Hộp giảm tốc bánh răng nghiêng 1
cấp
6: Xích tải
Quay 1 chiều, làm việc 2 ca.
5:
Phương
án
1
2
3
4
5
6
7
8
9
10
F (N)
4500
6300
7300
6600
10300
11200
8400
9500
12300
7800
v (m/s)
0,55
0,50
0,65
0,6
0,65
0,45
0,40
0,60
0,45
0,40
p (mm)
80
100
100
80
100
80
100
80
90
100
z (răng)
7
8
9
7
8
9
10
7
8
9
L (năm)
5
6
6
7
6
7
5
6
7
6
YÊU CẦU: Mỗi nhóm gồm 02 SV
- 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi ết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi ết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và nh giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi ết phụ khác.
g. Tính toán các chi ết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép.
5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN:
Tuần lễ
Nội dung thực hiện
1-2
Nhận đề tài, phổ biến nội dung Đồ án.
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
2-4
Tính toán thiết kế các chi ết máy: các bộ truyền, trục (bố trí các chi ết lắp trên trục),
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi ết khác của hệ thống truyền
động, chọn bulông và các chi ết phụ khác.
5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác.
5-7
Xác định dung sai lắp ghép.
7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
Vẽ 02 bản vẽ chi ết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________
Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________
ĐỀ TÀI

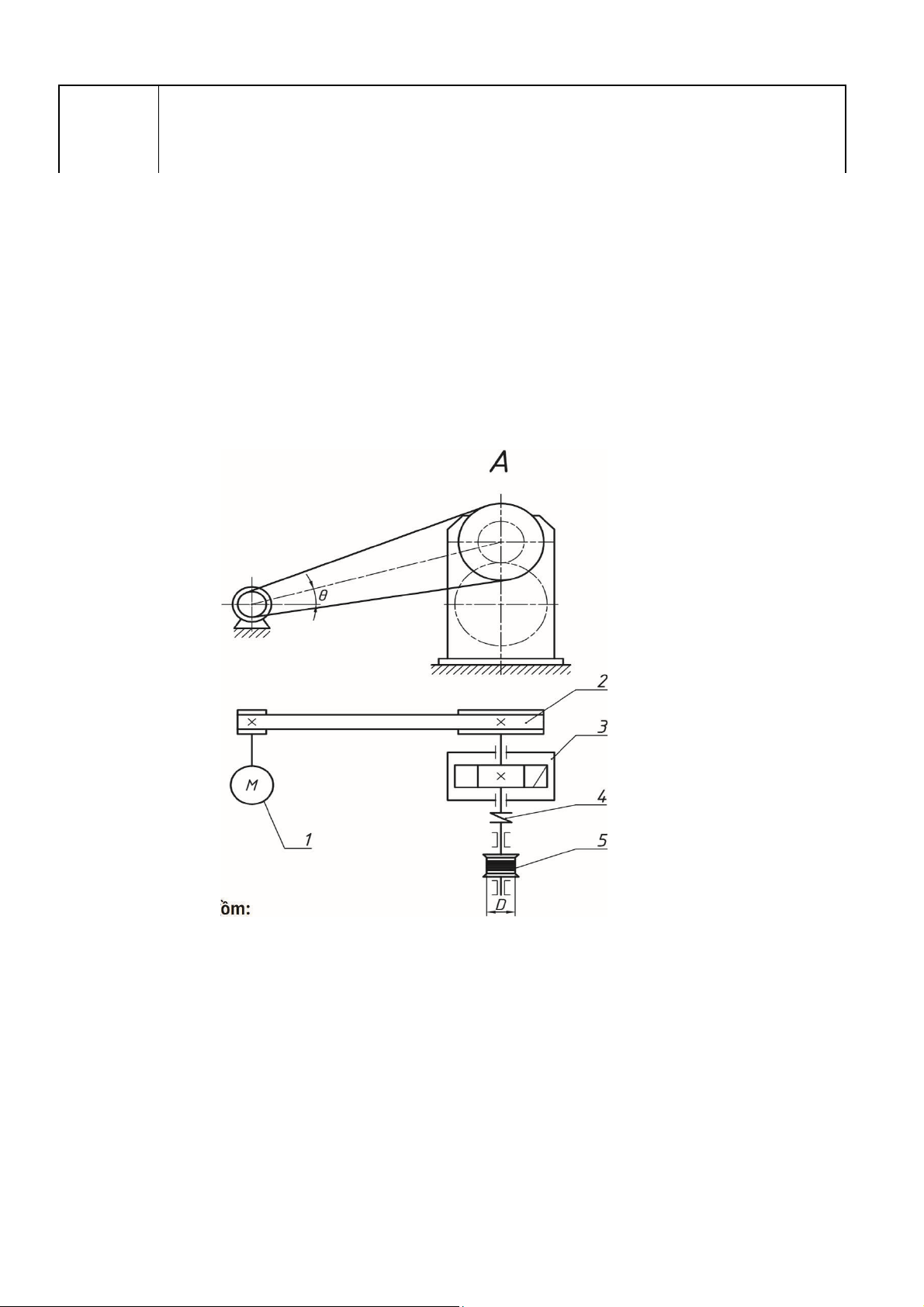

Đề số 6: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG TỜI KÉO
Phương án số: ____
Hệ thống dẫn động g ồm:
1: Động cơ điện 2: Bộ truyền đai thang 3: Hộp giảm tốc bánh răng nghiêng 1 cấp 4: Nối
trục đàn hồi 5: Tang trống
Số liệu thiết kế:
Lực vòng trên tang trống, F (N): __________ Quay 1 chiều, làm việc 2 ca.
Vận tốc vòng tang trống, v (m/s): __________
Đường kính tang trống, D (mm): __________
Góc nghiêng bộ truyền đai, θ °: __________
6:
Phương án
1
2
3
4
5
6
7
8
9
10
F (N)
5500
3600
6700
4900
8000
12400
15000
12000
7800
4200
v (m/s)
0,23
0,31
0,35
0,42
0,28
0,33
0,20
0,40
0,47
0,55
D (mm)
100
120
125
130
135
100
125
140
145
130
θ °
45
60
30
45
20
15
35
40
30
60
L (năm)
5
6
6
7
6
7
5
6
7
6
YÊU CẦU: Mỗi nhóm gồm 02 SV
- 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi ết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi ết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và nh giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi ết phụ khác.
g. Tính toán các chi ết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép.
5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN:
Tuần lễ
Nội dung thực hiện
1-2
Nhận đề tài, phổ biến nội dung Đồ án.
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
2-4
Tính toán thiết kế các chi ết máy: các bộ truyền, trục (bố trí các chi ết lắp trên trục),
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi ết khác của hệ thống truyền
động, chọn bulông và các chi ết phụ khác.
5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác.
5-7
Xác định dung sai lắp ghép.
7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
Vẽ 02 bản vẽ chi ết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
ĐỒ ÁN
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________
Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________
ĐỀ TÀI

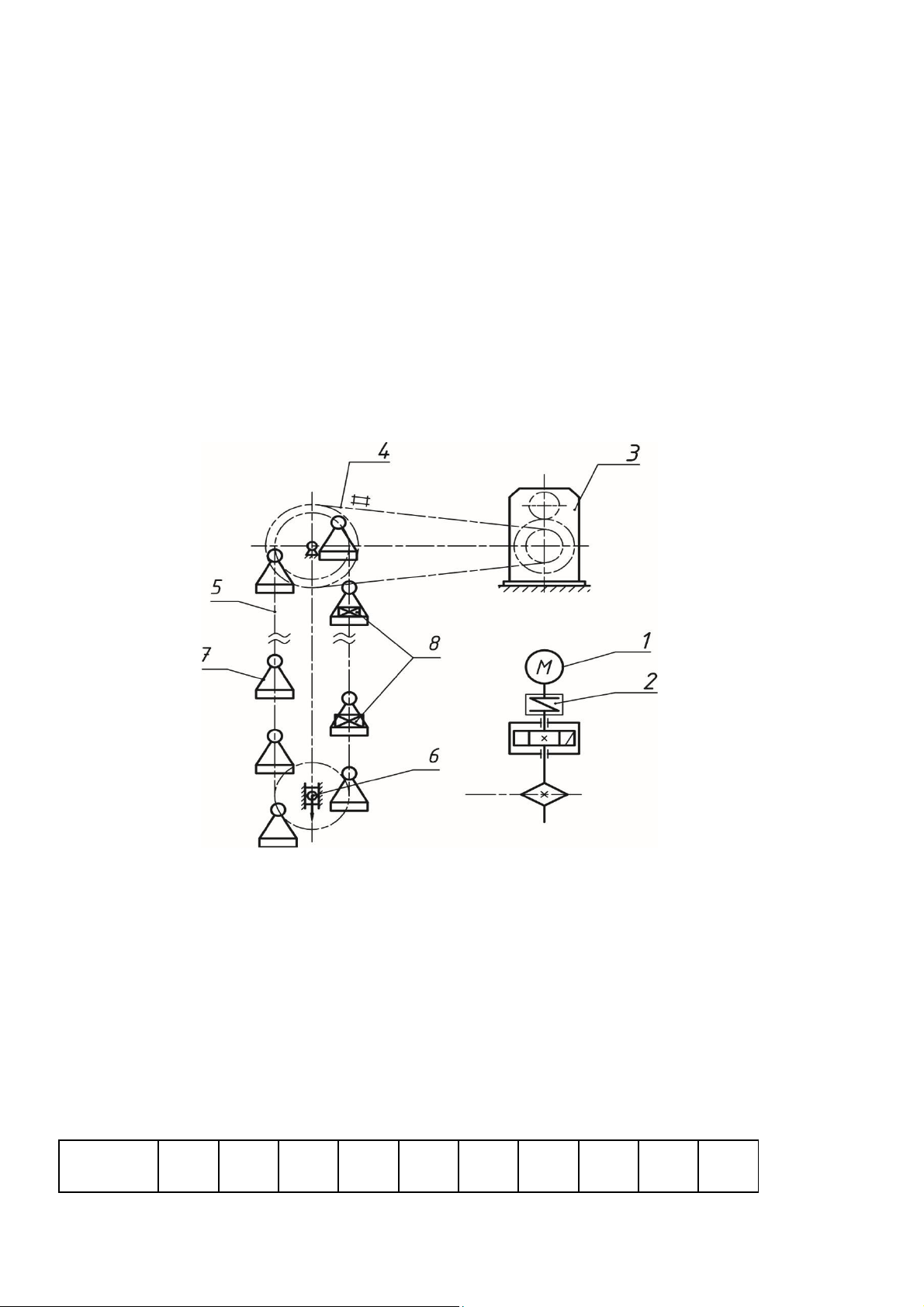

Đề số 7: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG THANG MÁY THÙNG
TREO
Phương án số: ____
Hệ thống dẫn động gồm:
1: Động cơ điện 2: Nối trục đàn hồi 3: Hộp giảm tốc bánh răng nghiêng 1 cấp 4: Bộ truyền
xích 5: Xích 6: Bộ phận căng xích 7: Thùng treo 8: Vật tải
Số liệu thiết kế:
Lực vòng xích tải, F (N): __________ Quay 1 chiều, làm việc 2 ca.
Vận tốc xích tải, v (m/s): __________ (Làm việc 300 giờ/năm, 8 giờ/ca)
Bước xích tải, p (mm): __________
Số răng đĩa xích tải, z : __________
Thời gian phục vụ, L (năm): __________
7:
Phương
án
1
2
3
4
5
6
7
8
9
10
F (N)
2200
3300
1100
1500
2500
3500
1300
2400
4000
3000
v (m/s)
0,90
1,00
1,10
1,20
1,30
1,40
1,50
1,60
1,70
0,8
p (mm)
80
100
100
80
100
80
100
80
90
100
z (răng)
7
8
9
10
11
9
10
7
8
9
L (năm)
5
6
6
7
6
7
5
6
7
6
YÊU CẦU: Mỗi nhóm gồm 02 SV
- 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi ết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi ết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và nh giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi ết phụ khác.
g. Tính toán các chi ết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép.
5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN:
Tuần lễ
Nội dung thực hiện
1-2
Nhận đề tài, phổ biến nội dung Đồ án.
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
2-4
Tính toán thiết kế các chi ết máy: các bộ truyền, trục (bố trí các chi ết lắp trên trục),
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi ết khác của hệ thống truyền
động, chọn bulông và các chi ết phụ khác.
5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác.
5-7
Xác định dung sai lắp ghép.
7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
Vẽ 02 bản vẽ chi ết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________
Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________
ĐỀ TÀI
Đề số 8: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG XÍCH TẢI
Phương án số: ____
Hệ thống dẫn động gồm:
3: Hộp giảm tốc bánh răng nghiêng 1
cấp
6: Bộ phận căng xích
Quay 1 chiều, làm việc 2 ca.
(Làm việc 300 giờ/năm, 8 giờ/ca)
lOMoARcPSD| 58702377
BẢNG SỐ LIỆU ĐỀ
Downloaded by Linh Nguyen (linhnguyen2460282002@gmail.com)
8:
Phương
án
1
2
3
4
5
6
7
8
9
10
F (N)
5000
6500
7800
9000
10000
12400
4600
7700
14500
15000
v (m/s)
0,20
0,30
0,40
0,50
0,60
0,25
0,35
0,45
0,55
0,70
p (mm)
40
50
40
50
40
50
40
50
40
50
z (răng)
9
8
7
10
7
8
11
10
11
12
θ °
30
45
45
30
45
30
30
30
45
30
L (năm)
5
6
6
7
6
7
5
6
7
6
YÊU CẦU: Mỗi nhóm gồm 02 SV
- 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi ết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi ết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh
vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và nh giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi ết phụ khác.
g. Tính toán các chi ết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép.
5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN:
Tuần lễ
Nội dung thực hiện
1-2
Nhận đề tài, phổ biến nội dung Đồ án.
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
2-4
Tính toán thiết kế các chi ết máy: các bộ truyền, trục (bố trí các chi ết lắp trên trục),
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi ết khác của hệ thống truyền
động, chọn bulông và các chi ết phụ khác.
5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác.
5-7
Xác định dung sai lắp ghép.
7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
11-12
Vẽ 02 bản vẽ chi ết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
Người hướng dẫn ký duyệt.
16
Bảo vệ.
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người
hướng dẫn :____________________________ Ký tên :___________
Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________
ĐỀ TÀI

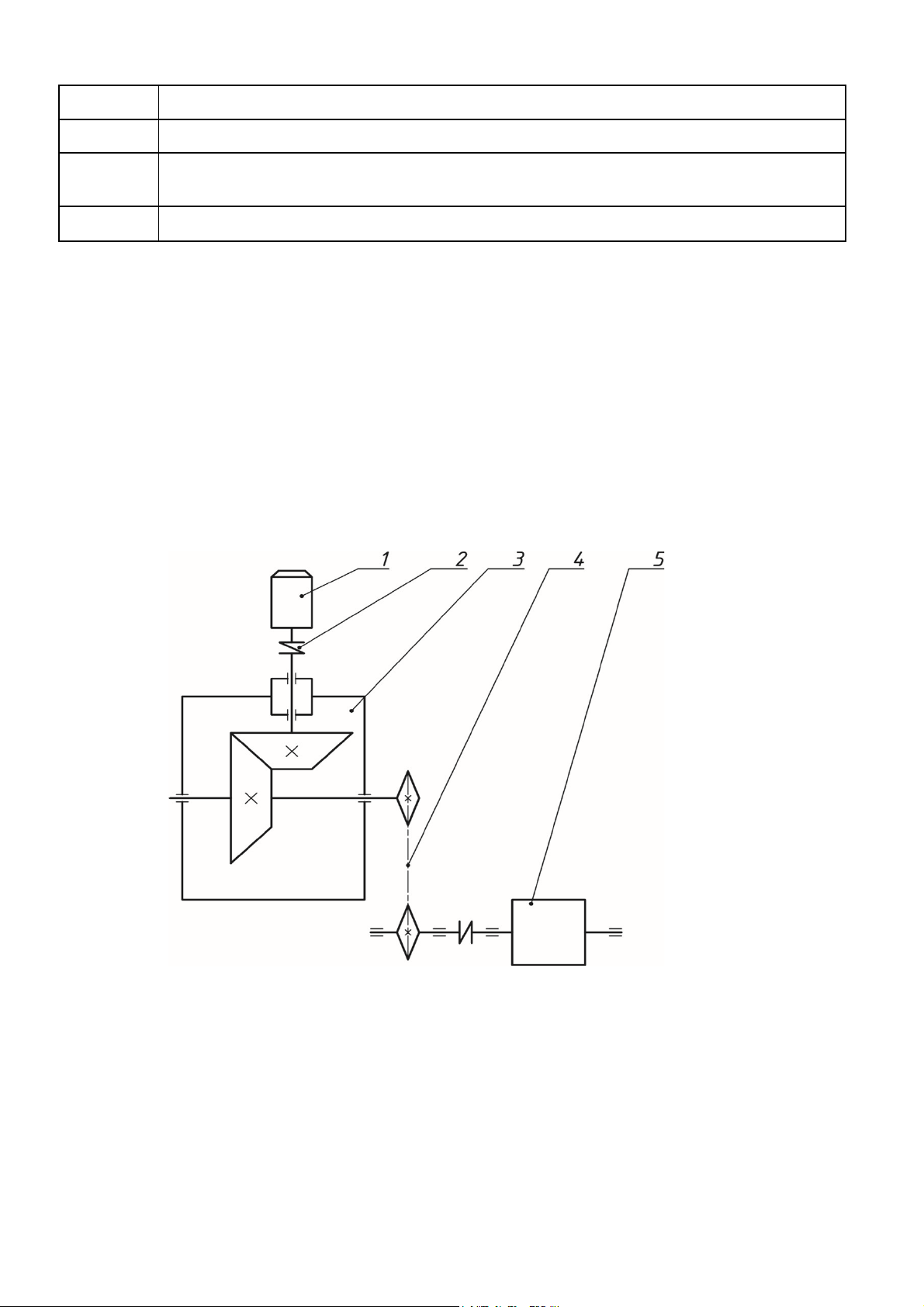

Đề số 9: THIẾT KẾ HỆ THỐNG DẪN ĐỘNG THÙNG
TRỘN
Phương án số: ____
Hệ thống dẫn động gồm:
1: Động cơ điện 2: Nối trục đàn hồi 3: Hộp giảm tốc bánh răng côn răng thẳng 1
cấp
4: Bộ truyền xích ống con lăn 5: Thùng trộn
Số liệu thiết kế:
Công suất trên trục thùng trộn, P (kW):
______________ c thùng
trộn, n ( òng/phút):
__________
ng, L
h
= 10000 (giờ)
9:
Phương án
1
2
3
4
5
6
7
8
9
10
P (kW)
2,5
3
3,5
4
4,5
5
5,5
6
6,5
7
n (v/ph)
160
168
180
192
200
208
220
232
140
140
YÊU CẦU: Mỗi nhóm gồm 02 SV
- 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi ết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi ết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh
vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và nh giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi ết phụ khác.
g. Tính toán các chi ết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép.
5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN:
Tuần lễ
Nội dung thực hiện
1-2
Nhận đề tài, phổ biến nội dung Đồ án.
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
2-4
Tính toán thiết kế các chi ết máy: các bộ truyền, trục (bố trí các chi ết lắp trên trục),
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi ết khác của hệ thống truyền
động, chọn bulông và các chi ết phụ khác.
5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác.
5-7
Xác định dung sai lắp ghép.
7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
11-12
Vẽ 02 bản vẽ chi ết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
Người hướng dẫn ký duyệt.
16
Bảo vệ.
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người
hướng dẫn :____________________________ Ký tên :___________
Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________
ĐỀ TÀI
Đề số 10: THIẾT KẾ HỆ THỐNG DẪN ĐỘNG THÙNG
TRỘN
Phương án số: ____

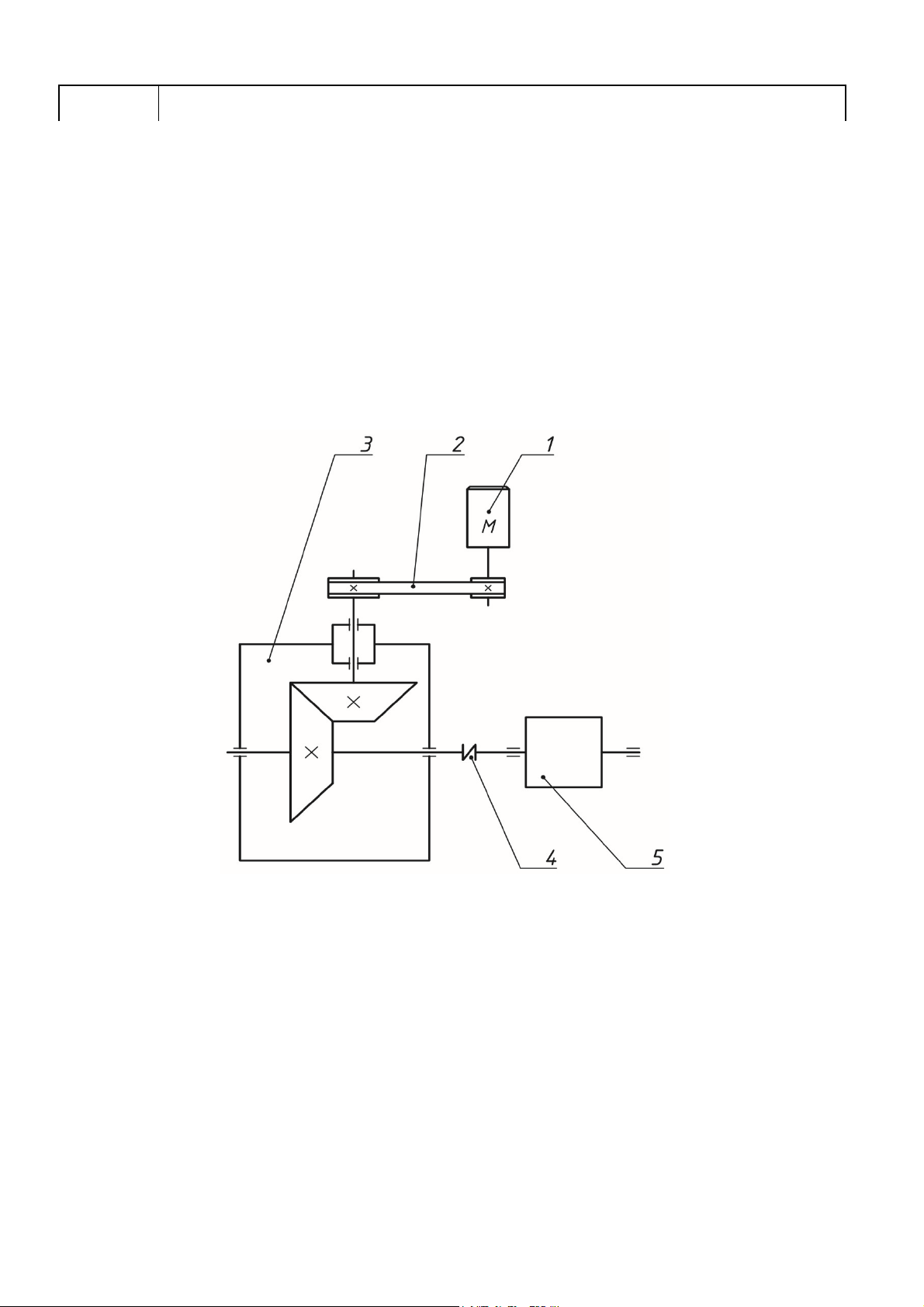

Hệ thống dẫn động gồm:
1: Động cơ điện 2: Bộ truyền đai dẹt 3: Hộp giảm tốc bánh răng côn răng thẳng
1 cấp
4: Nối trục đàn hồi 5: Thùng trộn
Số liệu thiết kế:
Công suất trên trục thùng trộn, P (kW):
__________ c thùng
trộn, n ( òng/phút):
__________
ng, L
h
= 10000 (giờ)
10:
Phương án
1
2
3
4
5
6
7
8
9
10
P (kW)
2,5
3
3,5
4
4,5
5
5,5
6
6,5
7
n (v/ph)
160
168
180
192
200
208
220
232
140
140
YÊU CẦU: Mỗi nhóm gồm 02 SV
- 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi ết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi ết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh
vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và nh giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi ết phụ khác.
g. Tính toán các chi ết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép.
5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN:
Tuần lễ
Nội dung thực hiện
1-2
Nhận đề tài, phổ biến nội dung Đồ án.
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
2-4
Tính toán thiết kế các chi ết máy: các bộ truyền, trục (bố trí các chi ết lắp trên trục),
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi ết khác của hệ thống truyền
động, chọn bulông và các chi ết phụ khác.
5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác.
5-7
Xác định dung sai lắp ghép.
7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
11-12
Vẽ 02 bản vẽ chi ết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
Người hướng dẫn ký duyệt.
16
Bảo vệ.

Tài liệu khác của Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh

Preview text:

HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________ Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________ ĐỀ TÀI
Đề số 1: THIẾT KẾ HỆ THỐNG DẪN ĐỘNG XE TẢI TRÊN
ĐƯỜNG RAY CẦU TRỤC
Phương án số: ____
Hệ thống dẫn động gồm: 1: Động cơ điện 2: Nối trục đàn hồi
3: Hộp giảm tốc bánh răng trụ 1 cấp 4: Bộ truyền
bánh răng trụ răng thẳng 5: Đường ray 6: Bánh xe
Số liệu thiết kế:
Lực cản đường ray, F (N): __________
Quay 1 chiều, làm việc 2 ca.
Vận tốc vòng, v (m/s): __________
(Làm việc 300 giờ/năm, 8 giờ/ca)
Đường kính bánh xe, D (mm): __________
Thời gian phục vụ, L (năm): __________ 1: Phương án 1 2 3 4 5 6 7 8 9 10 F (N)
1800 1900 4500 3100 2400 2700 2200 3800 4000 4300 v (m/s) 1,00 1,34 1,75 2,00 1,25 1,87 1,55 1,90 1,67 1,12 D (mm) 200 300 400 200 400 500 600 700 500 300 L (năm) 5 6 6 7 6 7 5 6 7 6
YÊU CẦU: Mỗi nhóm gồm 02 SV - 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi tiết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi tiết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và tính giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi tiết phụ khác.
g. Tính toán các chi tiết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép. 5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN: Tuần lễ
Nội dung thực hiện
Nhận đề tài, phổ biến nội dung Đồ án. 1-2
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
Tính toán thiết kế các chi tiết máy: các bộ truyền, trục (bố trí các chi tiết lắp trên trục), 2-4
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi tiết khác của hệ thống truyền
động, chọn bulông và các chi tiết phụ khác. 5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác. 5-7
Xác định dung sai lắp ghép. 7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động. 11-12
Vẽ 02 bản vẽ chi tiết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
Người hướng dẫn ký duyệt.
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________ Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________ ĐỀ TÀI
Đề số 2: THIẾT KẾ HỆ THỐNG DẪN ĐỘNG BĂNG TẢI
Hệ thống dẫn động gồm: 1: Động cơ điện 2: Bộ truyền đai thang
3: Hộp giảm tốc bánh răng nghiêng 1 cấp 4: Nối trục xích 5: Tang trống 6: Băng tải
Số liệu thiết kế:
Lực vòng băng tải, F (N): __________
Quay 1 chiều, làm việc 2 ca.
Vận tốc băng tải, v (m/s): __________
(Làm việc 300 giờ/năm, 8 giờ/ca)
Đường kính tang trống, D (mm): __________
Thời gian phục vụ, L (năm): __________ 2: Phương án 1 2 3 4 5 6 7 8 9 10 F (N)
3150 4000 2450 3800 4480 5120 2850 3950 4750 5000 v (m/s) 0,85 0,95 0,75 0,80 0,90 1,00 1,10 1,20 1,30 0,95 D (mm) 225 250 200 225 200 250 275 250 275 275 L (năm) 5 6 6 7 6 7 5 6 7 6
YÊU CẦU: Mỗi nhóm gồm 02 SV - 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi tiết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi tiết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và tính giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi tiết phụ khác.
g. Tính toán các chi tiết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép. 5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN: Tuần lễ
Nội dung thực hiện
Nhận đề tài, phổ biến nội dung Đồ án. 1-2
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
Tính toán thiết kế các chi tiết máy: các bộ truyền, trục (bố trí các chi tiết lắp trên trục), 2-4
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi tiết khác của hệ thống truyền
động, chọn bulông và các chi tiết phụ khác. 5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác. 5-7
Xác định dung sai lắp ghép. 7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động. 11-12
Vẽ 02 bản vẽ chi tiết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
Người hướng dẫn ký duyệt.
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________ Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________ ĐỀ TÀI
Đề số 3: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG THÙNG QUAY LÀM SẠCH BA VIA SAU KHI DẬP
Phương án số: ____
Hệ thống dẫn động gồm: 1: Động cơ điện 2: Bộ truyền đai thang
3: Hộp giảm tốc bánh răng nghiêng 1 cấp 4: Nối trục xích 5: Thùng quay
Số liệu thiết kế:
Lực vòng trên thùng, F (N): __________
Quay 1 chiều, làm việc 2 ca.
Vận tốc vòng của thùng, v (m/s): __________
Đường kính thùng, D (mm): __________
Thời gian phục vụ, L (năm): __________ 3: Phương án 1 2 3 4 5 6 7 8 9 10 F (N)
1200 1300 1500 1600 1700 1900 2000 2100 2300 2500 v (m/s) 3,00 4,00 2,00 3,00 3,50 3,00 3,50 2,50 2,50 2,00 D (mm) 400 450 500 550 600 650 700 750 800 900 L (năm) 5 6 6 7 6 7 5 6 7 6
YÊU CẦU: Mỗi nhóm gồm 02 SV - 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi tiết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi tiết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và tính giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi tiết phụ khác.
g. Tính toán các chi tiết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép. 5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN: Tuần lễ
Nội dung thực hiện
Nhận đề tài, phổ biến nội dung Đồ án. 1-2
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
Tính toán thiết kế các chi tiết máy: các bộ truyền, trục (bố trí các chi tiết lắp trên trục), 2-4
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi tiết khác của hệ thống truyền
động, chọn bulông và các chi tiết phụ khác. 5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác. 5-7
Xác định dung sai lắp ghép. 7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động. 11-12
Vẽ 02 bản vẽ chi tiết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
Người hướng dẫn ký duyệt.
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________ Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________ ĐỀ TÀI
Đề số 4: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG MÁY ÉP BÙN
Phương án số: ____
Hệ thống dẫn động gồm: 1: Động cơ điện 2: Bộ truyền đai thang
3: Hộp giảm tốc bánh răng nghiêng 1 cấp 4: Nối trục đàn hồi 5: Thùng chứa liệu 6: Trục vít xoắn ốc
Số liệu thiết kế:
Lực vòng trên cánh vít, F (N): __________
Quay 1 chiều, làm việc 2 ca.
Vận tốc vòng cánh vít, v (m/s): __________
Đường kính cánh vít, D (mm): __________
Góc nghiêng bộ truyền đai, θ °: __________ 4: Phương án 1 2 3 4 5 6 7 8 9 10 F (N)
4120 3330 4550 2430 1760 2800 3440 3790 4670 1520 v (m/s) 1,4 1,5 1,6 1,2 1,1 1,3 1,7 1,5 1,4 1,6 D (mm) 225 200 250 275 200 225 250 275 225 200 θ ° 45 60 30 45 20 15 35 40 30 60 L (năm) 5 6 6 7 6 7 5 6 7 6
YÊU CẦU: Mỗi nhóm gồm 02 SV - 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi tiết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi tiết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và tính giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi tiết phụ khác.
g. Tính toán các chi tiết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép. 5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN: Tuần lễ
Nội dung thực hiện
Nhận đề tài, phổ biến nội dung Đồ án. 1-2
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
Tính toán thiết kế các chi tiết máy: các bộ truyền, trục (bố trí các chi tiết lắp trên trục), 2-4
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi tiết khác của hệ thống truyền
động, chọn bulông và các chi tiết phụ khác. 5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác. 5-7
Xác định dung sai lắp ghép. 7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
Vẽ 02 bản vẽ chi tiết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________ Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________ ĐỀ TÀI
Đề số 5: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG XÍCH TẢI
Phương án số: ____
Hệ thống dẫn động gồm: 1: Động cơ điện 2: Bộ truyền đai thang
3: Hộp giảm tốc bánh răng nghiêng 1 cấp 4: Nối trục đàn hồi 5: Đĩa xích tải 6: Xích tải
Số liệu thiết kế:
Lực vòng xích tải, F (N): __________
Quay 1 chiều, làm việc 2 ca.
Vận tốc xích tải, v (m/s): __________
Bước xích tải, p (mm): __________
Số răng đĩa xích tải, z : __________ 5: Phương 1 2 3 4 5 6 7 8 9 10 án F (N)
4500 6300 7300 6600 10300 11200 8400 9500 12300 7800 v (m/s) 0,55 0,50 0,65 0,6 0,65 0,45 0,40 0,60 0,45 0,40 p (mm) 80 100 100 80 100 80 100 80 90 100
z (răng) 7 8 9 7 8 9 10 7 8 9 L (năm) 5 6 6 7 6 7 5 6 7 6
YÊU CẦU: Mỗi nhóm gồm 02 SV - 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi tiết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi tiết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và tính giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi tiết phụ khác.
g. Tính toán các chi tiết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép. 5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN: Tuần lễ
Nội dung thực hiện
Nhận đề tài, phổ biến nội dung Đồ án. 1-2
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
Tính toán thiết kế các chi tiết máy: các bộ truyền, trục (bố trí các chi tiết lắp trên trục), 2-4
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi tiết khác của hệ thống truyền
động, chọn bulông và các chi tiết phụ khác. 5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác. 5-7
Xác định dung sai lắp ghép. 7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
Vẽ 02 bản vẽ chi tiết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________ Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________ ĐỀ TÀI
Đề số 6: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG TỜI KÉO
Phương án số: ____
Hệ thống dẫn động g ồm: 1: Động cơ điện 2: Bộ truyền đai thang
3: Hộp giảm tốc bánh răng nghiêng 1 cấp 4: Nối
trục đàn hồi 5: Tang trống
Số liệu thiết kế:
Lực vòng trên tang trống, F (N): __________
Quay 1 chiều, làm việc 2 ca.
Vận tốc vòng tang trống, v (m/s): __________
Đường kính tang trống, D (mm): __________
Góc nghiêng bộ truyền đai, θ °: __________ 6: Phương án 1 2 3 4 5 6 7 8 9 10 F (N)
5500 3600 6700 4900 8000 12400 15000 12000 7800 4200 v (m/s) 0,23 0,31 0,35 0,42 0,28 0,33 0,20 0,40 0,47 0,55 D (mm) 100 120 125 130 135 100 125 140 145 130 θ ° 45 60 30 45 20 15 35 40 30 60 L (năm) 5 6 6 7 6 7 5 6 7 6
YÊU CẦU: Mỗi nhóm gồm 02 SV - 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi tiết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi tiết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và tính giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi tiết phụ khác.
g. Tính toán các chi tiết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép. 5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN: Tuần lễ
Nội dung thực hiện
Nhận đề tài, phổ biến nội dung Đồ án. 1-2
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
Tính toán thiết kế các chi tiết máy: các bộ truyền, trục (bố trí các chi tiết lắp trên trục), 2-4
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi tiết khác của hệ thống truyền
động, chọn bulông và các chi tiết phụ khác. 5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác. 5-7
Xác định dung sai lắp ghép. 7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
Vẽ 02 bản vẽ chi tiết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ). ĐỒ ÁN
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________ Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________ ĐỀ TÀI
Đề số 7: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG THANG MÁY THÙNG TREO
Phương án số: ____
Hệ thống dẫn động gồm: 1: Động cơ điện 2: Nối trục đàn hồi
3: Hộp giảm tốc bánh răng nghiêng 1 cấp 4: Bộ truyền xích 5: Xích 6: Bộ phận căng xích 7: Thùng treo 8: Vật tải
Số liệu thiết kế:
Lực vòng xích tải, F (N): __________
Quay 1 chiều, làm việc 2 ca.
Vận tốc xích tải, v (m/s): __________
(Làm việc 300 giờ/năm, 8 giờ/ca)
Bước xích tải, p (mm): __________
Số răng đĩa xích tải, z : __________
Thời gian phục vụ, L (năm): __________ 7: Phương 1 2 3 4 5 6 7 8 9 10 án F (N)
2200 3300 1100 1500 2500 3500 1300 2400 4000 3000 v (m/s) 0,90 1,00 1,10 1,20 1,30 1,40 1,50 1,60 1,70 0,8 p (mm) 80 100 100 80 100 80 100 80 90 100
z (răng) 7 8 9 10 11 9 10 7 8 9 L (năm) 5 6 6 7 6 7 5 6 7 6
YÊU CẦU: Mỗi nhóm gồm 02 SV - 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi tiết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi tiết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và tính giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi tiết phụ khác.
g. Tính toán các chi tiết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép. 5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN: Tuần lễ
Nội dung thực hiện
Nhận đề tài, phổ biến nội dung Đồ án. 1-2
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
Tính toán thiết kế các chi tiết máy: các bộ truyền, trục (bố trí các chi tiết lắp trên trục), 2-4
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi tiết khác của hệ thống truyền
động, chọn bulông và các chi tiết phụ khác. 5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác. 5-7
Xác định dung sai lắp ghép. 7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
Vẽ 02 bản vẽ chi tiết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ).
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người hướng dẫn
:____________________________ Ký tên :___________ Ngày bắt đầu: ________ Ngày kết thúc: ________ Ngày bảo vệ: ________ ĐỀ TÀI
Đề số 8: THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG XÍCH TẢI
Phương án số: ____
Hệ thống dẫn động gồm: 1: Động cơ điện 2: Nối trục
3: Hộp giảm tốc bánh răng nghiêng 1 cấp 4: Bộ truyền xích 5: Xích tải 6: Bộ phận căng xích
Số liệu thiết kế:
Lực vòng xích tải, F (N): __________
Quay 1 chiều, làm việc 2 ca.
Vận tốc xích tải, v (m/s): __________
(Làm việc 300 giờ/năm, 8 giờ/ca)
Bước xích tải, p (mm): __________
Số răng đĩa xích tải, z : __________
Góc nghiêng xích tải, θ °: __________
Thời gian phục vụ, L (năm): __________ lOMoAR cPSD| 58702377
BẢNG SỐ LIỆU ĐỀ 8: Phương 1 2 3 4 5 6 7 8 9 10 án F (N)
5000 6500 7800 9000 10000 12400 4600 7700 14500 15000 v (m/s) 0,20 0,30 0,40 0,50 0,60 0,25 0,35 0,45 0,55 0,70 p (mm) 40 50 40 50 40 50 40 50 40 50
z (răng) 9 8 7 10 7 8 11 10 11 12 θ ° 30 45 45 30 45 30 30 30 45 30 L (năm) 5 6 6 7 6 7 5 6 7 6
YÊU CẦU: Mỗi nhóm gồm 02 SV - 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi tiết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi tiết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và tính giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi tiết phụ khác.
g. Tính toán các chi tiết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép. 5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN: Tuần lễ
Nội dung thực hiện
Nhận đề tài, phổ biến nội dung Đồ án. 1-2
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
Tính toán thiết kế các chi tiết máy: các bộ truyền, trục (bố trí các chi tiết lắp trên trục), 2-4
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi tiết khác của hệ thống truyền
động, chọn bulông và các chi tiết phụ khác. 5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác.
Downloaded by Linh Nguyen (linhnguyen2460282002@gmail.com) 5-7
Xác định dung sai lắp ghép. 7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
Vẽ 02 bản vẽ chi tiết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ). 11-12
Người hướng dẫn ký duyệt. 16 Bảo vệ.
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người
hướng dẫn :____________________________ Ký tên :___________ Ngày bắt đầu: ________
Ngày kết thúc: ________ Ngày bảo vệ: ________ ĐỀ TÀI
Đề số 9: THIẾT KẾ HỆ THỐNG DẪN ĐỘNG THÙNG TRỘN
Phương án số: ____
Hệ thống dẫn động gồm: 1: Động cơ điện
2: Nối trục đàn hồi 3: Hộp giảm tốc bánh răng côn răng thẳng 1 cấp
4: Bộ truyền xích ống con lăn 5: Thùng trộn
Số liệu thiết kế:
Công suất trên trục thùng trộn, P (kW): ______________ c thùng trộn, n ( òng/phút): __________
ng, L h = 10000 (giờ) 9: Phương án 1 2 3 4 5 6 7 8 9 10 P (kW) 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 n (v/ph) 160 168 180 192 200 208 220 232 140 140
YÊU CẦU: Mỗi nhóm gồm 02 SV - 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi tiết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi tiết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và tính giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi tiết phụ khác.
g. Tính toán các chi tiết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép. 5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN: Tuần lễ
Nội dung thực hiện
Nhận đề tài, phổ biến nội dung Đồ án. 1-2
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
Tính toán thiết kế các chi tiết máy: các bộ truyền, trục (bố trí các chi tiết lắp trên trục), 2-4
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi tiết khác của hệ thống truyền
động, chọn bulông và các chi tiết phụ khác. 5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác. 5-7
Xác định dung sai lắp ghép. 7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
Vẽ 02 bản vẽ chi tiết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ). 11-12
Người hướng dẫn ký duyệt. 16 Bảo vệ.
HỆ THỐNG TRUYỀN ĐỘNG
(ME3145) Học kỳ II / Năm học 2024-2025
Sinh viên thực hiện :____________________________ MSSV :___________ Người
hướng dẫn :____________________________ Ký tên :___________ Ngày bắt đầu: ________
Ngày kết thúc: ________ Ngày bảo vệ: ________ ĐỀ TÀI
Đề số 10: THIẾT KẾ HỆ THỐNG DẪN ĐỘNG THÙNG TRỘN
Phương án số: ____
Hệ thống dẫn động gồm: 1: Động cơ điện
2: Bộ truyền đai dẹt 3: Hộp giảm tốc bánh răng côn răng thẳng 1 cấp 4: Nối trục đàn hồi 5: Thùng trộn
Số liệu thiết kế:
Công suất trên trục thùng trộn, P (kW): __________ c thùng trộn, n ( òng/phút): __________ ng, Lh = 10000 (giờ) 10: Phương án 1 2 3 4 5 6 7 8 9 10 P (kW) 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 n (v/ph) 160 168 180 192 200 208 220 232 140 140
YÊU CẦU: Mỗi nhóm gồm 02 SV - 01 Thuyết minh.
- 01 bản vẽ lắp 2D cho Hệ thống truyền động (A0).
- 01 bản vẽ lắp 2D cho Hộp giảm tốc (A0).
- 02 bản vẽ chi tiết (A3).
NỘI DUNG THUYẾT MINH:
1. Tìm hiểu hệ thống truyền động máy.
2. Xác định công suất động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
3. Tính toán thiết kế các chi tiết máy:
a. Tính toán các bộ truyền ngoài (đai, xích hoặc bánh răng).
b. Tính toán các bộ truyền trong hộp giảm tốc (bánh răng, trục vít - bánh vít).
c. Vẽ sơ đồ lực tác dụng lên các bộ truyền và tính giá trị các lực.
d. Tính toán thiết kế trục và then.
e. Chọn ổ lăn và nối trục.
f. Chọn thân máy, bulông và các chi tiết phụ khác.
g. Tính toán các chi tiết hệ thống truyền động.
h. Chọn dung sai lắp ghép.
4. Chọn dầu bôi trơn, bảng dung sai lắp ghép. 5. Tài liệu tham khảo.
TIẾN ĐỘ THỰC HIỆN: Tuần lễ
Nội dung thực hiện
Nhận đề tài, phổ biến nội dung Đồ án. 1-2
Tìm hiểu truyền động cơ khí trong máy.
Xác định công suất động cơ và phân phối tỉ số truyền.
Tính toán thiết kế các chi tiết máy: các bộ truyền, trục (bố trí các chi tiết lắp trên trục), 2-4
chọn ổ, then, nối trục đàn hồi, thân hộp giảm tốc, các chi tiết khác của hệ thống truyền
động, chọn bulông và các chi tiết phụ khác. 5-6
Vẽ phác thảo và hoàn chỉnh kết cấu trên bản vẽ phác. 5-7
Xác định dung sai lắp ghép. 7-11
Vẽ hoàn thiện bản vẽ lắp hộp giảm tốc và bản vẽ hệ thống truyền động.
Vẽ 02 bản vẽ chi tiết, hoàn thành tài liệu thiết kế (thuyết minh, bản vẽ). 11-12
Người hướng dẫn ký duyệt. 16 Bảo vệ.

Tài liệu liên quan:
