lOMoAR cPSD| 59735516
TRUNG TÂM ĐÀO TẠO KỸ THUẬT CÔNG NGHỆ ATVN
ĐẤU NỐI – CÀI ĐẶT BIẾN TẦN FR-E700

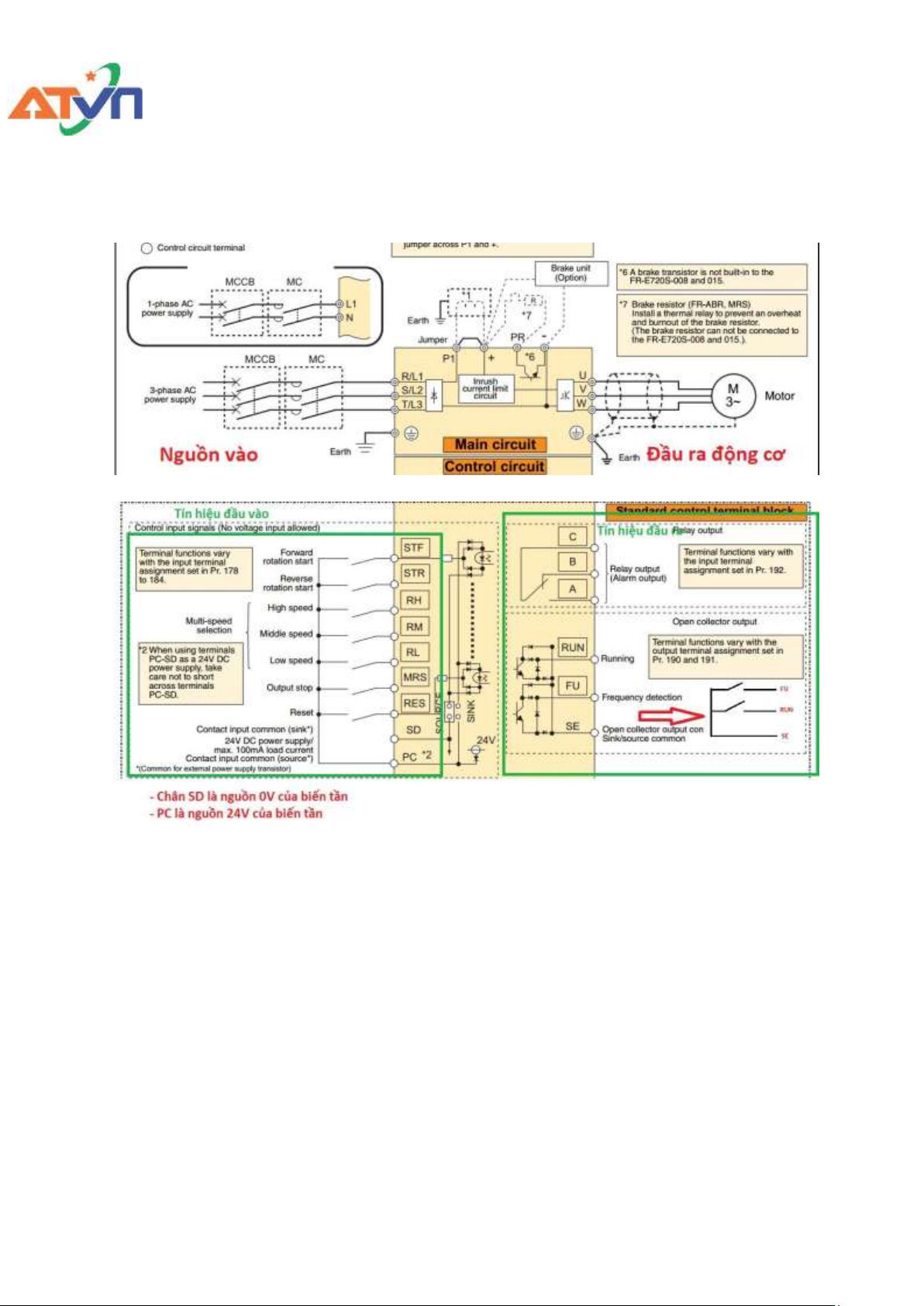

1. Đấu nối nguồn
2. Tín hiệu điều khiển số - STF : Chân chạy thuận - STR : Chân chạy ngược
- RH : Chân chạy tốc độ cao
- RM: Chân chạy tốc độ trung bình
- RL : Chân chạy tốc độ thấp
- ABC : là các chân tiếp điểm của rơ le báo lỗi

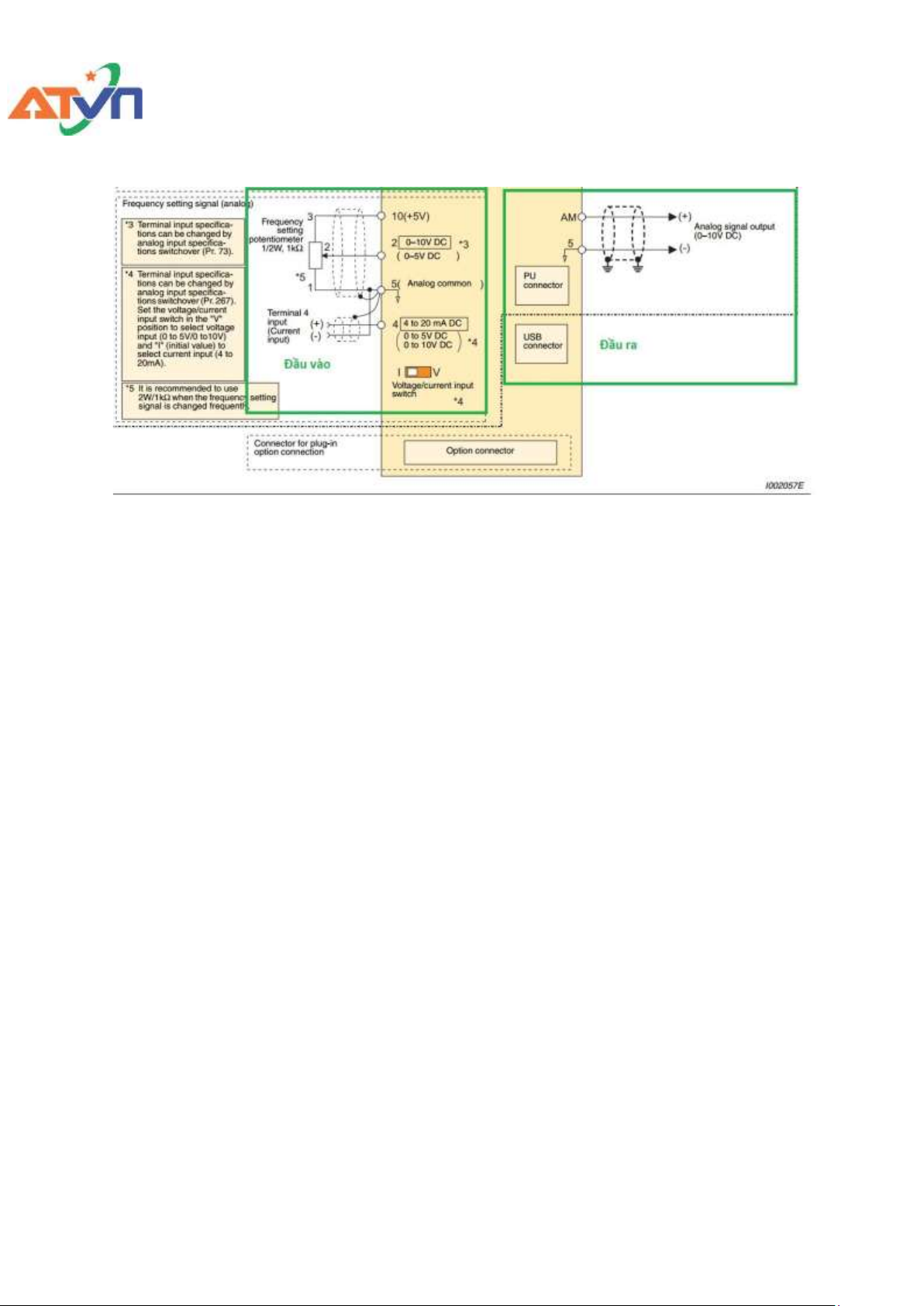

- FU : chân phát hiện tần số - RUN: chân báo chạy 3. Tín hiệu analog lOMoAR cPSD| 59735516
TRUNG TÂM ĐÀO TẠO KỸ THUẬT CÔNG NGHỆ ATVN
- Tín hiệu đầu vào là tín hiệu điều khiển tần số động cơ (chạy vô vấp)
- Chân 5 : là chân chung của analog
- Chân 10 : là chân nguồn 5V
- Chân 2 và 4 : là chân đầu vào dạng điện áp và dòng điện
- AM : là đầu ra analog (thể hiện tần số hiện tại)
II. Cài đặt thông số 1.
Giới hạn tần số P1: Tần số lớn nhất P2: Tần số nhỏ nhất P3: Tần số cơ bản 2. Gia tốc P7: Thời gian tăng tốc P8: thời gian giảm tốc
3. Thông số động cơ P80: Công suất động cơ P81: số cặp cực
P82: dòng không tải (=1/3 dòng định mức)
P83: Điện áp định mức P84: tần số định mức 4. Thông số analog

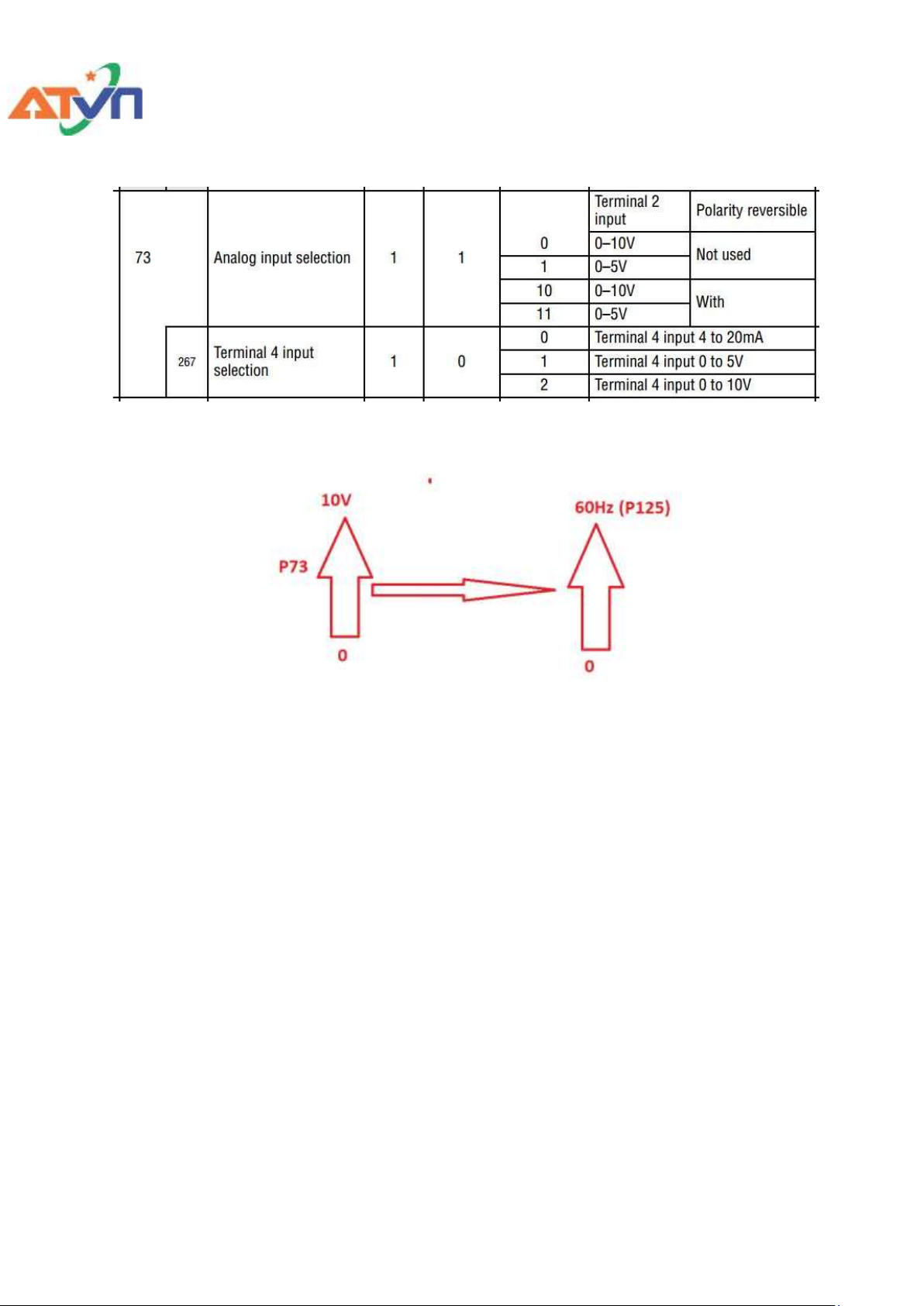

P73: giải đầu vào analog chân số 2
P267: giải đầu vào analog chân số 4 lOMoAR cPSD| 59735516
TRUNG TÂM ĐÀO TẠO KỸ THUẬT CÔNG NGHỆ ATVN
P125 : Tần số tương ứng với giá trị lớn nhất của đầu vào analog chân số 2
P126 : Tần số tương ứng với giá trị lớn nhất của đầu vào analog chân số 4
5. Các thông số phụ P72: cài độ ồn P0 : cài momen xoắn 6. Chế độ chạy P79
= 0 : Chọn chế độ chạy dừng hoặc điều khiển tốc độ ở trên mặt biến tần
hoặc bằng thiết bị ngoại vi (tùy chọn theo nút PU/EXT)
= 1: Chọn chế độ chạy trên mặt biến tần
= 2 : Chọn chế độ chạy bằng thiết bị ngoại vị
= 3 : Chế độ kết hợp (chạy dừng bằng thiết bị ngoại vi, thay đổi tốc độ trên biến tần)
= 4 : Chế độ kết hợp (chạy dừng trên biến tần, thay đổi tốc độ bằng thiết bị ngoại vi)
= 6,7 : Sử dụng khi truyền thông lOMoAR cPSD| 59735516
TRUNG TÂM ĐÀO TẠO KỸ THUẬT CÔNG NGHỆ ATVN

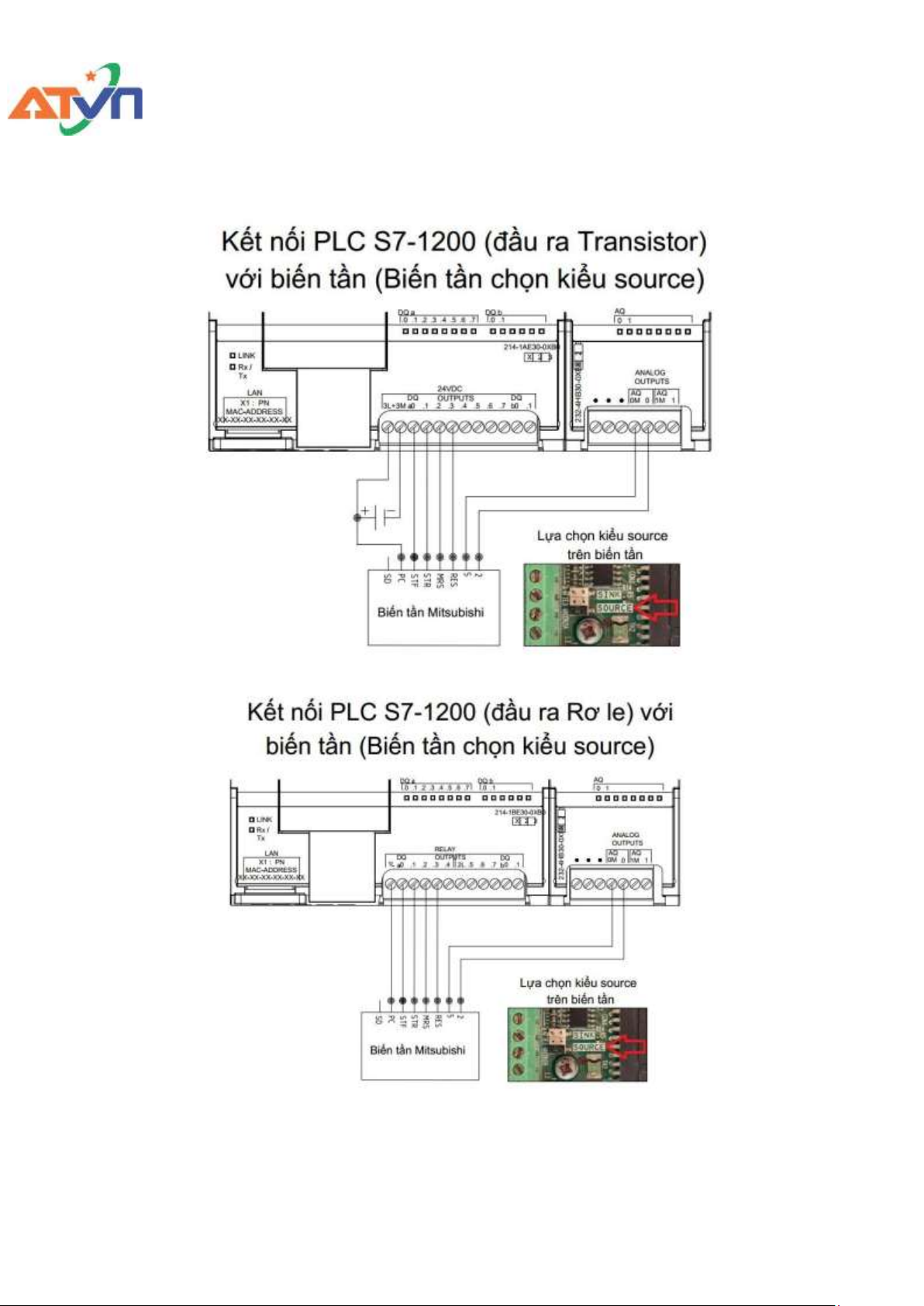

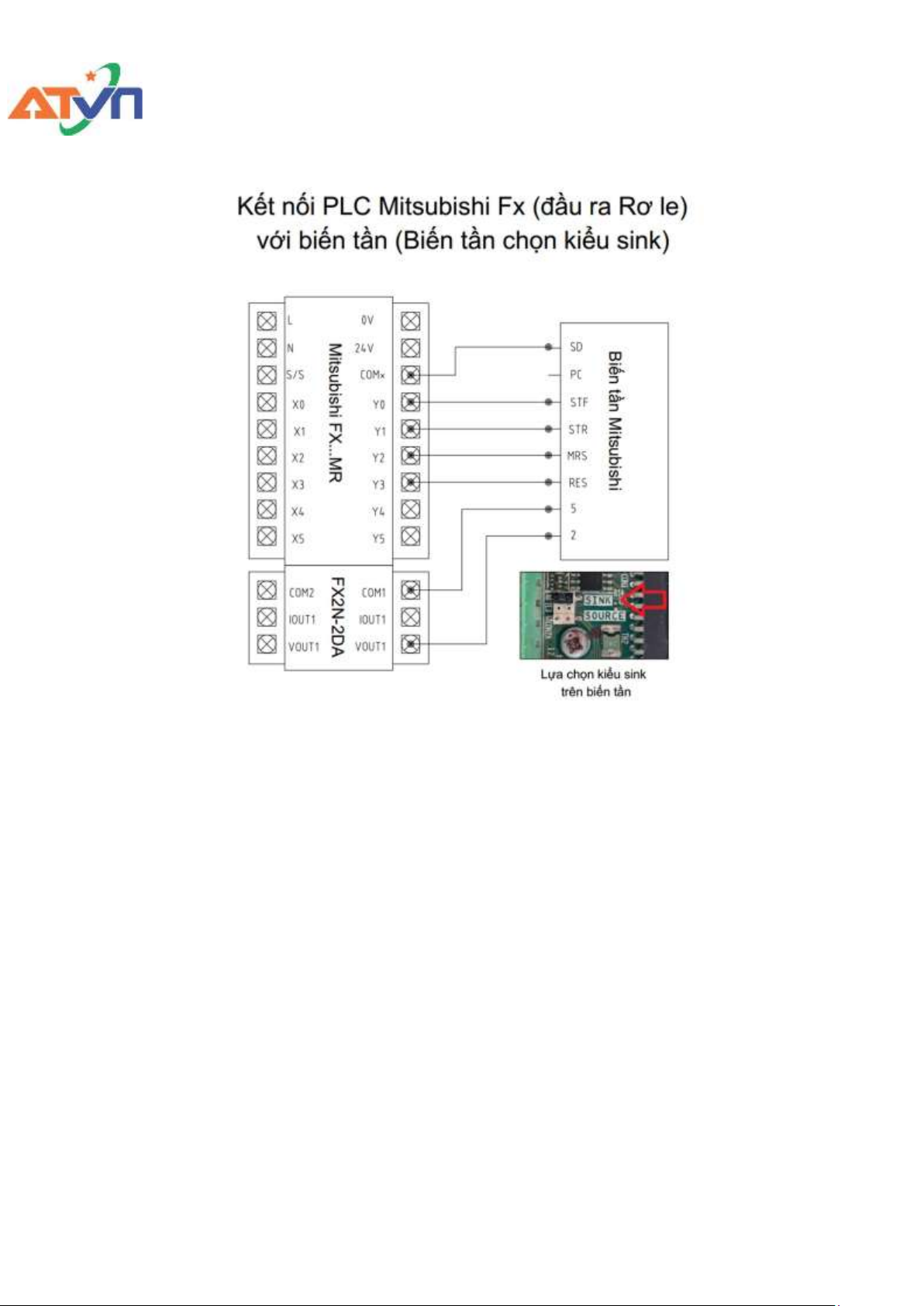

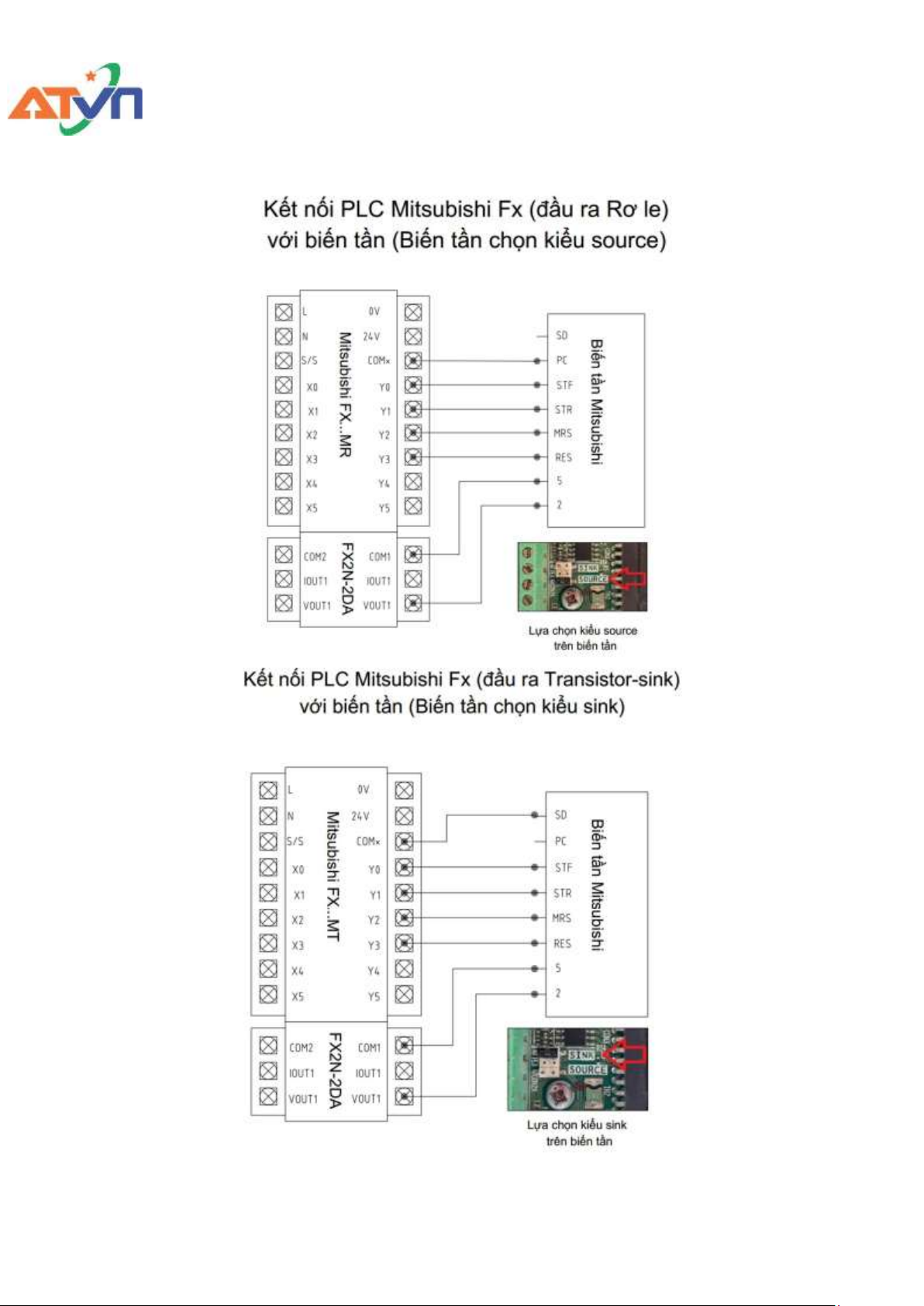

III. Đấu nối với PLC lOMoAR cPSD| 59735516
TRUNG TÂM ĐÀO TẠO KỸ THUẬT CÔNG NGHỆ ATVN lOMoAR cPSD| 59735516
TRUNG TÂM ĐÀO TẠO KỸ THUẬT CÔNG NGHỆ ATVN
