Hướng dẫn sử dụng ứng dụng Carmin: Tra cứu sơ đồ mạch điện ô tô

Carmin
điều khiển tự động (Đại học Quốc gia Thành phố Hồ Chí Minh) I.
Giới thiệu về ứng dụng 1. Xuất xứ
Carmin được phát triển bởi một nhóm kỹ sư và chuyên gia ô tô tại Việt Nam.
Được phát triển và ra mắt lần đầu năm 2020. Họ đã tạo ra Carmin để giúp người
dùng dễ dàng tra cứu và xem sơ đồ mạch điện của các hãng xe và dòng xe phổ
biến. Ứng dụng này cung cấp thông tin kỹ thuật và tài liệu hữu ích cho việc sửa
chữa và bảo dưỡng ô tô, đồng thời hỗ trợ người dùng trong quá trình học tập và
nghiên cứu về công nghệ ô tô. Ứng dụng này cung cấp thông tin kỹ thuật và tài
liệu hữu ích cho việc sửa chữa và bảo dưỡng ô tô, đồng thời hỗ trợ người dùng
trong quá trình học tập và nghiên cứu về công nghệ ô tô. Phần mềm có thông
tin về mạch điện rất nhiều hãng xe, dòng xe, đời xe,… Từ các hãng xe Châu Á
(Honda, Toyota, Kia, Mazda, Hyundai,…) đến các hãng xe Châu ÂU ( BWM,
Audi, Volvo,…), hãng xe Mỹ (Ford, Chevrolet,…) 2. Tính năng
Trong lĩnh vực ứng dụng ô tô, Carmin là một ứng dụng tra cứu kỹ thuật ô tô tập
trung chủ yếu vào việc cung cấp sơ đồ mạch điện toàn diện và các tài nguyên
kỹ thuật. Ứng dụng này đóng vai trò như một công cụ hữu ích giúp người dùng
dễ dàng tra cứu và sửa chữa cho những người đam mê xe hơi, thợ máy và sinh
viên ngành ô tô. Tính năng chính của nó là cung cấp sơ đồ mạch điện của nhiều
hãng xe và dòng xe khác nhau, cho phép người dùng nhanh chóng truy cập
thông tin chính xác để sửa chữa và bảo dưỡng xe. Giao diện của Carmin thân
thiện và dễ sử dụng, giúp người dùng nhanh chóng tìm kiếm thông tin cần thiết. II. Hướng dẫn cài đặt
1. Đối với máy tính, laptop.
Ứng dụng Carmin đã không còn ở nền tảng ứng dụng của Việt Nam, nên phải
tìm kiếm trên các trang mạng Google, Edge, Cốc Cốc,….tìm kiếm file của Carmin.

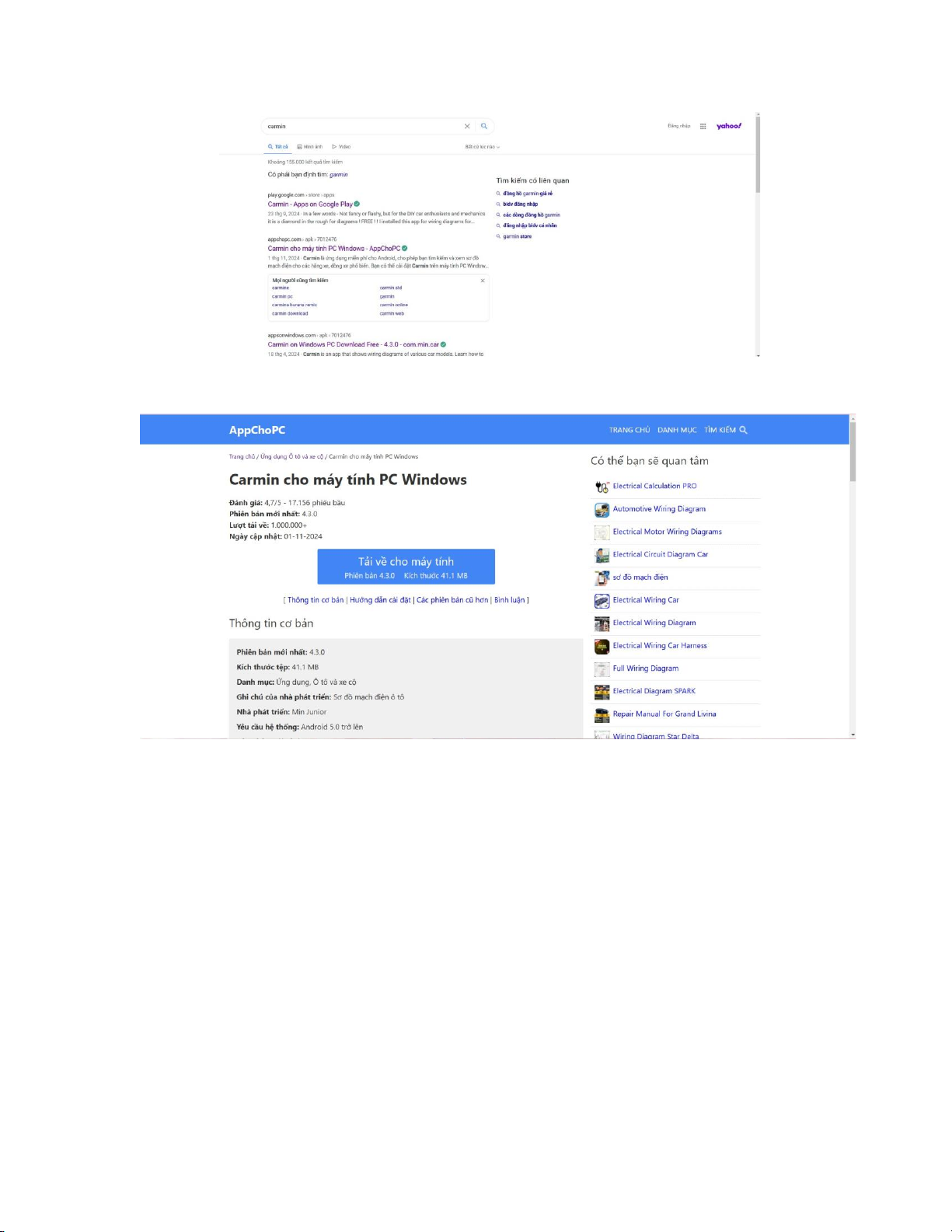

Bước 1: Lên Google gõ tìm kiếm “Carmin” và tìm kiếm wed appchopc.com
Link wed: https://appchopc.com/apk/7012476/
Bước 2: nhấp vào “Tải về cho máy tính” và tải về file Carmin
Bước 3: Tải phần mềm giả lập BlueStacks trên Google
Link tải phần mềm: https://www.bluestacks.com/download.html
Bước 4: Sau khi tải xong 2 phần mềm ta vào File Explorer tìm kiếm 2 file phần
mềm vừa tải và cài đặt
Bước 5: Thoát file Explorer và sử dụng phần mềm Carmin
2. Đối với điện thoại.
Đối với hệ điều hành IOS: truy cập Appstore và cài đặt về
Đối với hệ điều hành Android: Do phần mềm Carmin đã không còn trên hệ
thống Google Play, sẽ không tìm kiếm được ứng dụng trên nền tảng Ch Play.
Thế nên sẽ phải tải phần mềm qua một bên ứng dụng cài đặt khác:

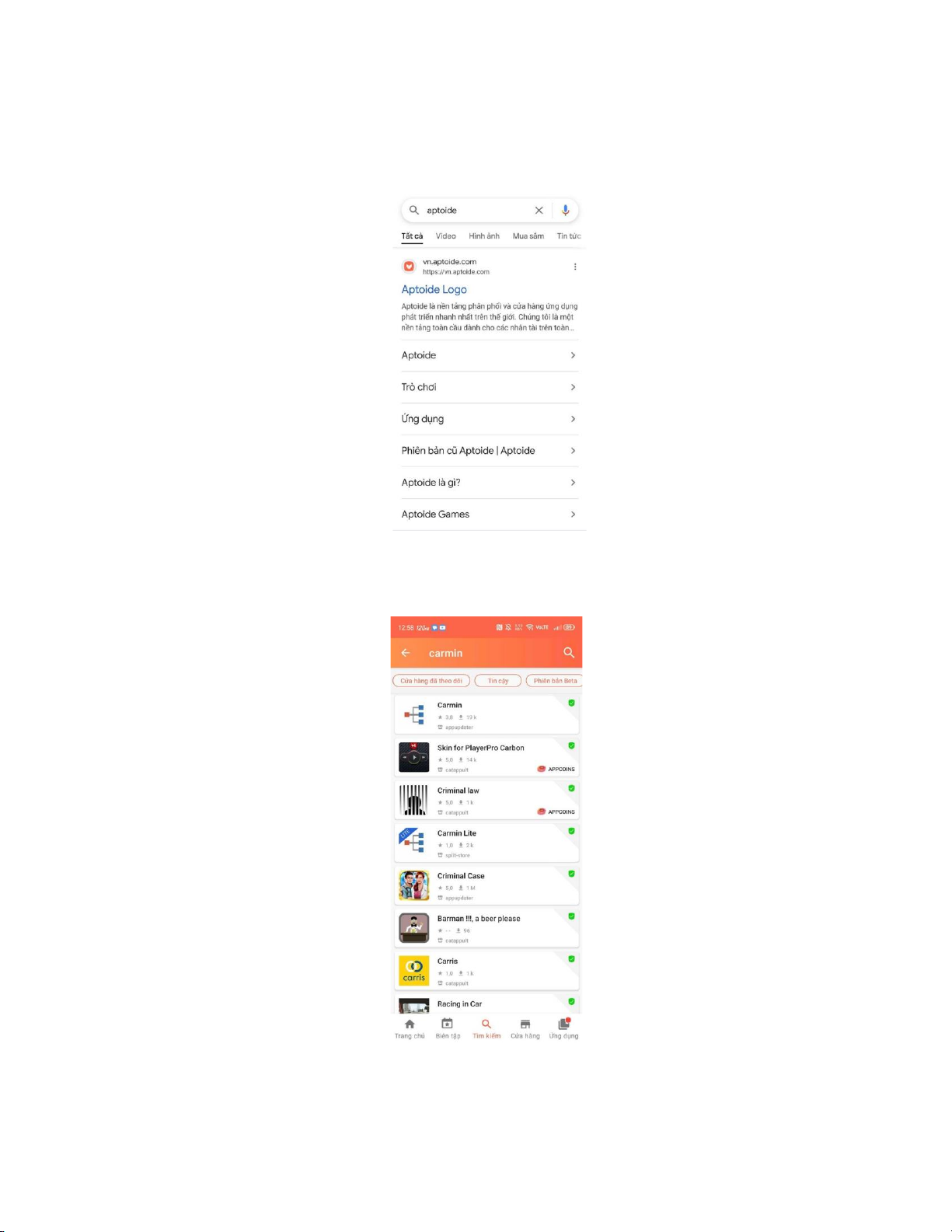

Bước đầu lên Chrome tìm kiếm và tải phần mềm “ Aptoide”
Sau khi cài đặt xong: chúng ta vào ứng dụng vừa tải tìm kiếm và cài đặt “ Carmin” về:
III. Lấy một model và trình bày 1. Hướng dẫn sử dụng

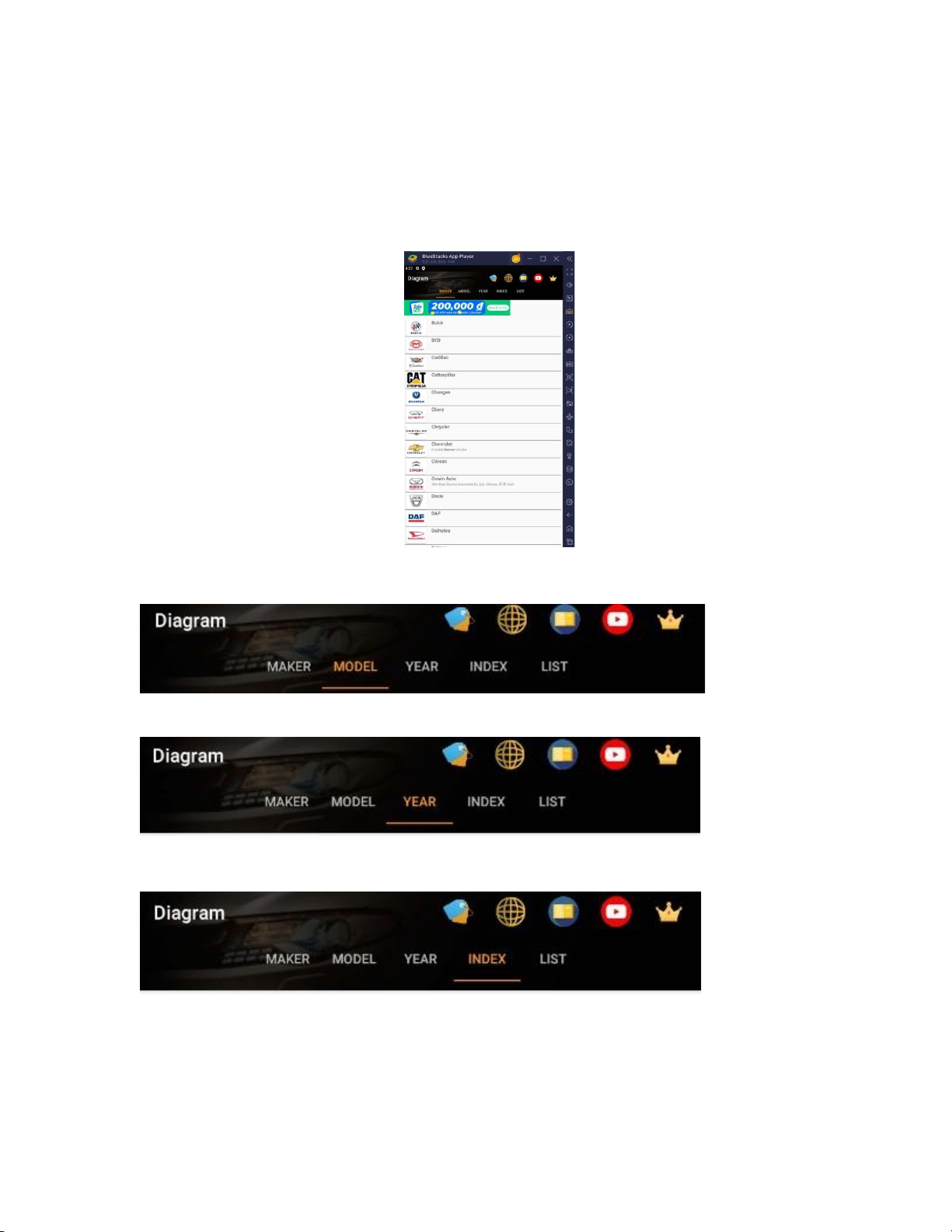

Sau khi mở phần mềm Carmin, chúng ta có rất nhiều hãng xe khác nhau từ các
dòng Châu Á, Châu Âu,… như Cadillac, Audi, BWM, Acura,….
Sau khi chọn hãng xe xong, chúng ta sẽ tới tới chọn dòng xe của các hãng
Tiếp theo cần chọn lựa năm sản xuất
Bước tiếp theo chọn mục lục cần tìm kiếm
Và cuối cùng là chọn sơ đồ mạch điện cần tìm 2. Lấy một model:
Trình bày hệ thống điện head lamps của Kia Morning đời 2014-2015.

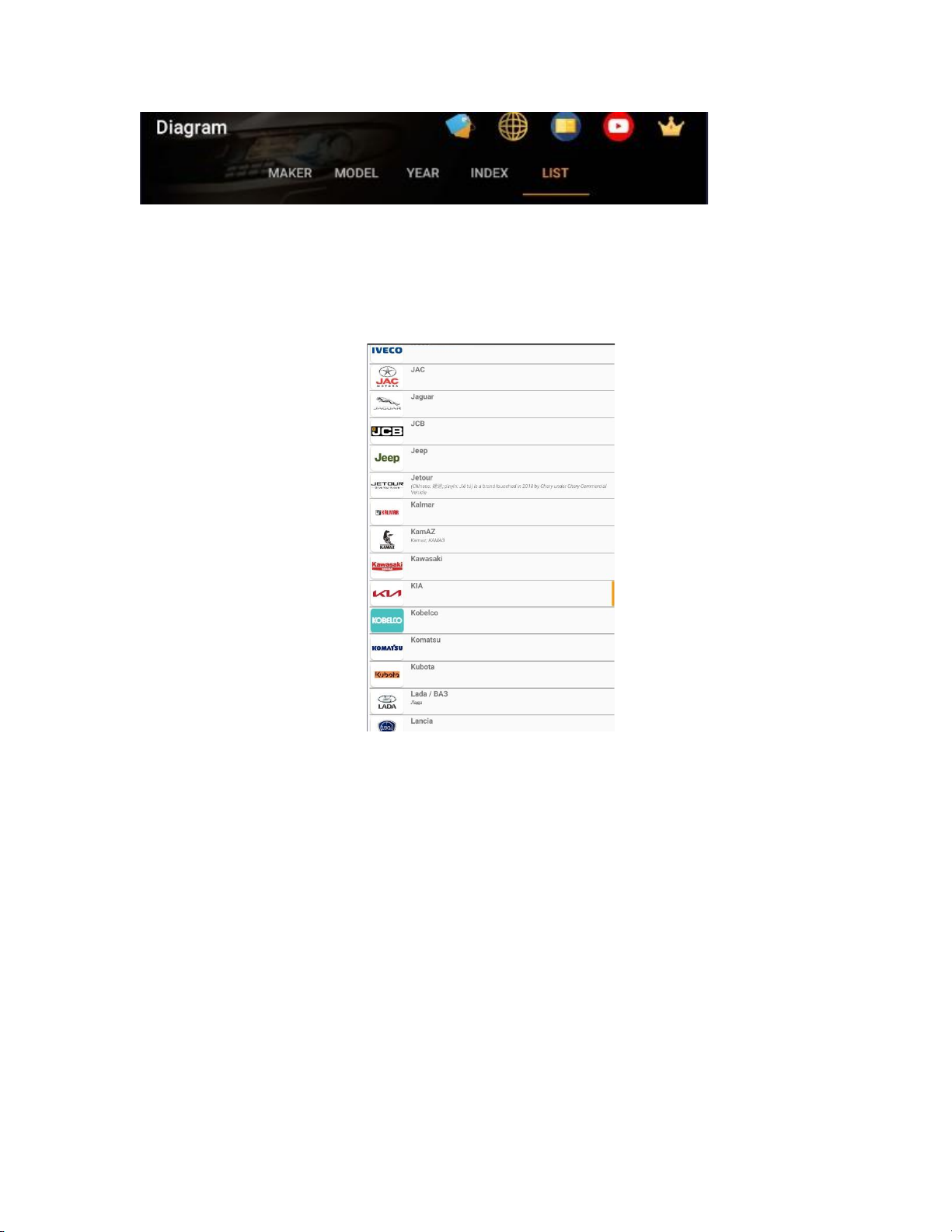

Đầu tiên tìm kiếm và chọn hãng Kia.

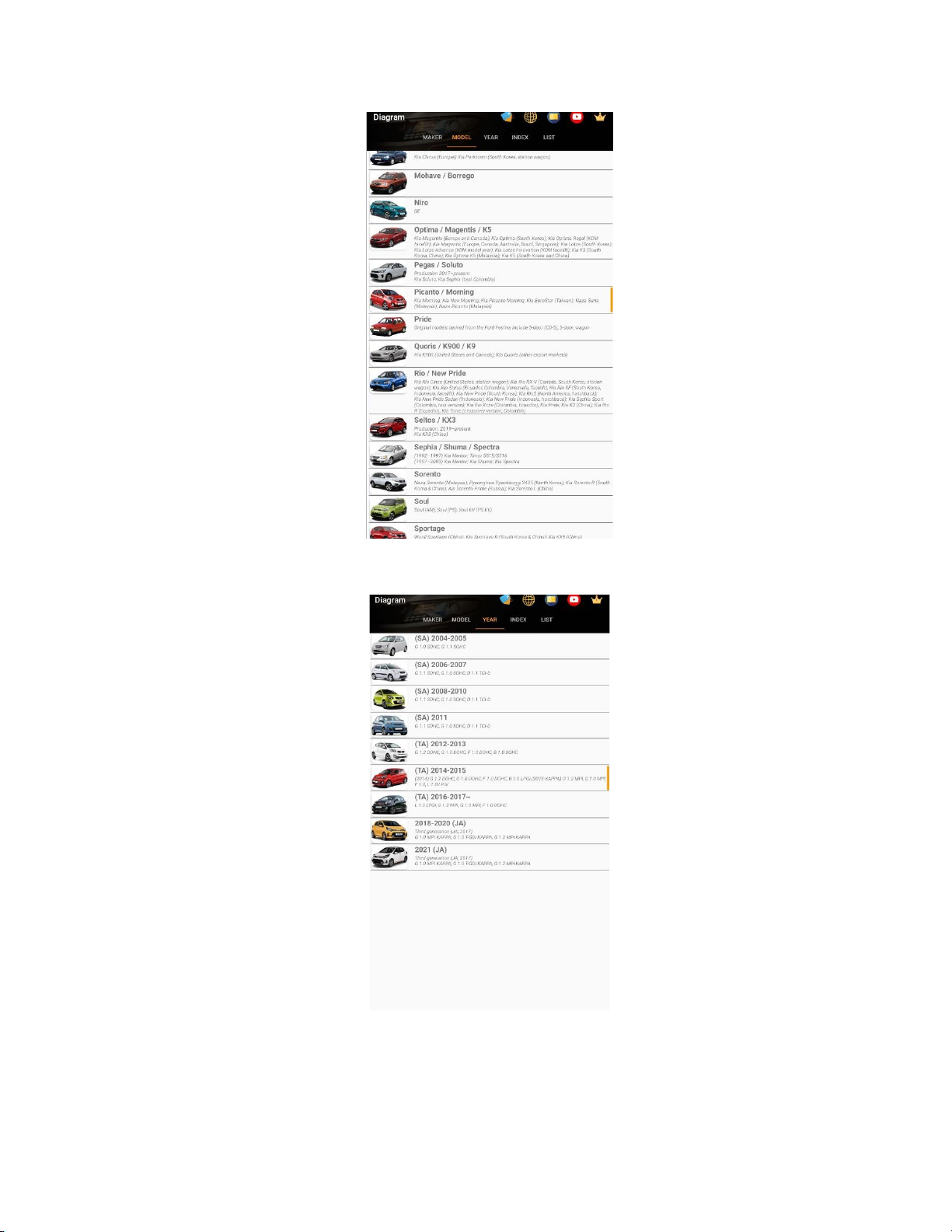

Tìm kiếm dòng xe Morning/ Picanto và chọn
Tìm kiếm đời 2014-2015 và chọn:
Vô mục lục, tìm kiếm Head Lamps và nhấp vào sẽ hiện ra 2 danh mục
Schematic Diagrams, Service Tips.
Sau khi nhấp vào danh mục Schematic Diagrams, sẽ có được 3 sơ đồ mạch điện
Sau khi chọn xong sơ đồ, chúng ta sẽ có sơ đồ mạch điện đầu đèn

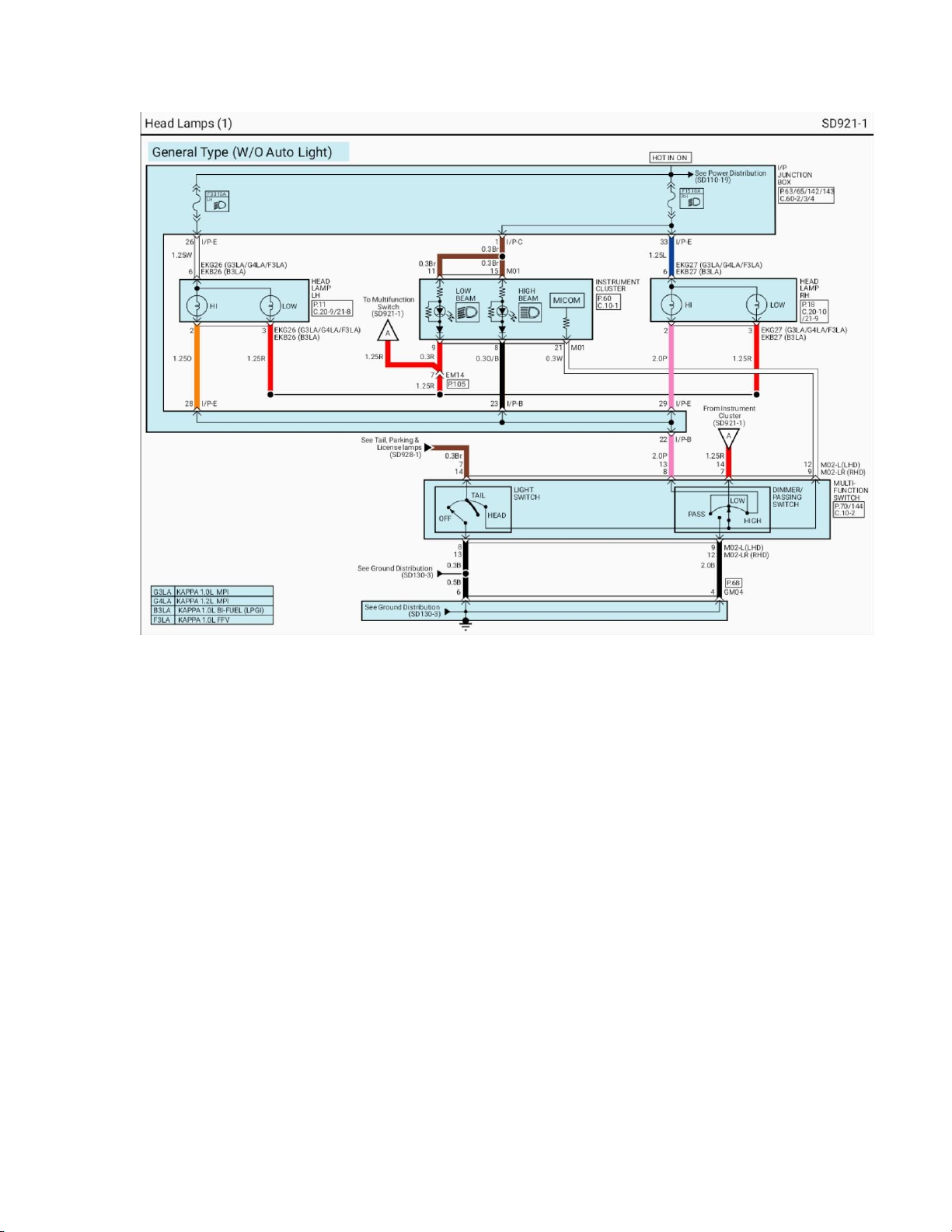

3. Trình bày sơ đồ mạch đầu đèn
Với hệ thống chiếu sáng không có cảm biến ánh sáng tự động. Khi bật chìa
khóa, khởi động xe thì luôn có dòng điện dương đi từ “ HOT IN ON” qua hộp
cầu chì “ JUNCTION BOX”. Sau đó dòng điện dương sẽ đi qua cụm bóng đèn
“ HEAD LAMP” tới cụm công tắc “ MUTI – FUNCTION SWITCH”. Khi này
do không có max nên đèn chưa sáng chỉ khi ta bật công tắc đèn “ LIGHT
SWITCH” thì “ DIMMER PASSING SWITCH” được nối max. Ví dụ: công tắc
ở HEAD và LOW, thì max sẽ được nối đến “ DIMMER PASSING SWITCH”
và nối đến đèn LOW. Lúc này đèn LOW có đủ cả dương và max thì đèn sáng
và phần đèn hiển thị “ INSTRUMENT CLUSTER” cũng sáng.
