I. Mục đích:
- Nắm được kỹ thuật hàn mạch.
- Biết được nguyên lý thu thanh.
- Biết lắp ráp và điều chỉnh.
II. Yêu cầu:
- Hiều các mạch điện tử cơ bản: mạch cộng hưởng LC, mạch khuếch đại tín hiệu
nhỏ, mạch khuếch đại công suất, khuếch đại thuật toán, mạch tách sóng.
- Mạch thiết kế có thể thu được sóng AM.
III. Sơ đồ nguyên lý, sơ đồ lắp ráp:

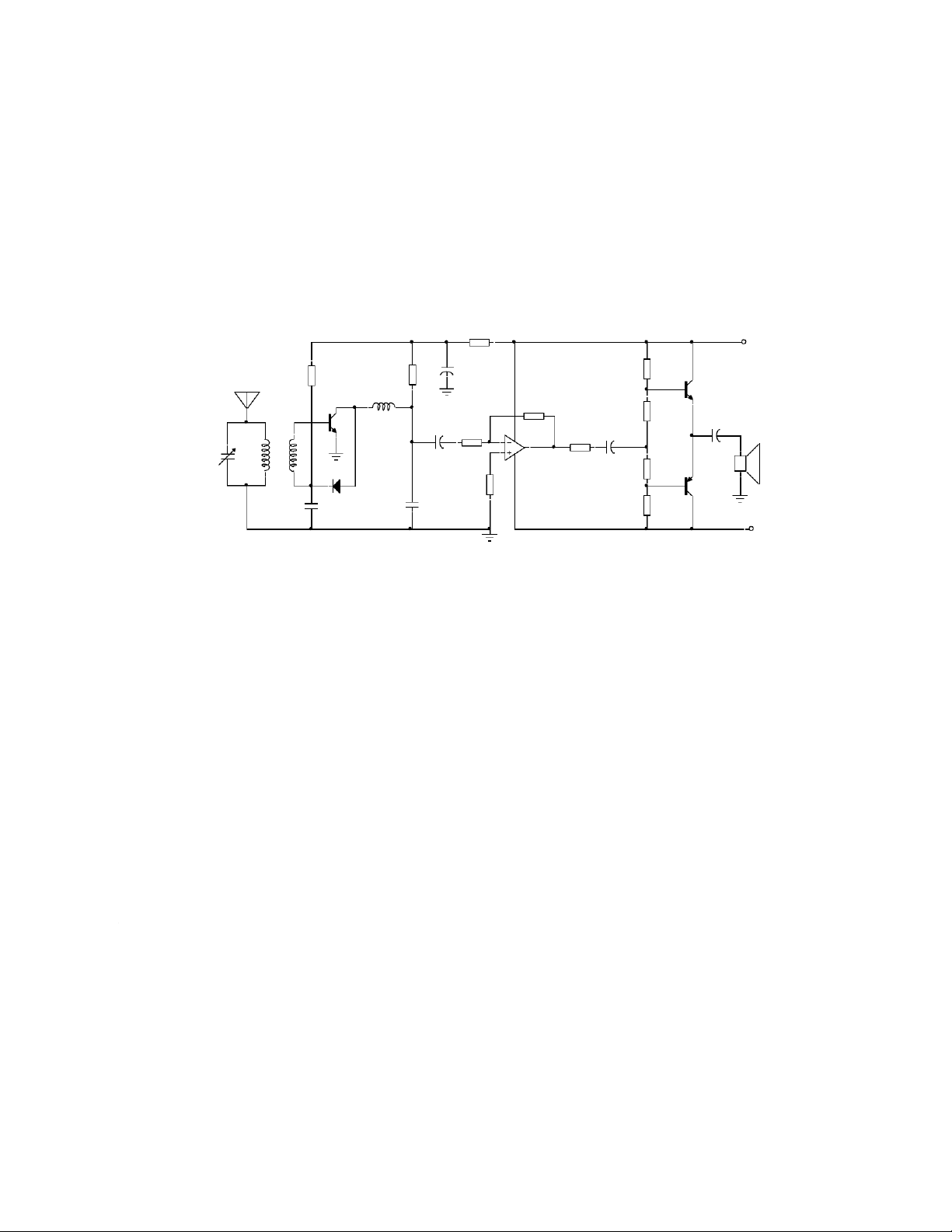

1. Sơ đố nguyên lý: R3 1k 12V +Ucc C5 + R8 R2 10k 1M R1 2.2k 100uF Anten T2 Lc R5 1k R10 47k C7 T1 C4 1000uF R4 10uF C6 R7 + 2.2k 10uF + 774 2.2k + C1 L1 L2 Loa R11 47k R5 T3 1k D C3 C2 R9 10nF 10k 10nF -12V -Ucc
2. Sơ đồ thiết kế: 1
CuuDuongThanCong.com https://fb.com/tailieudientucntt 2
CuuDuongThanCong.com https://fb.com/tailieudientucntt

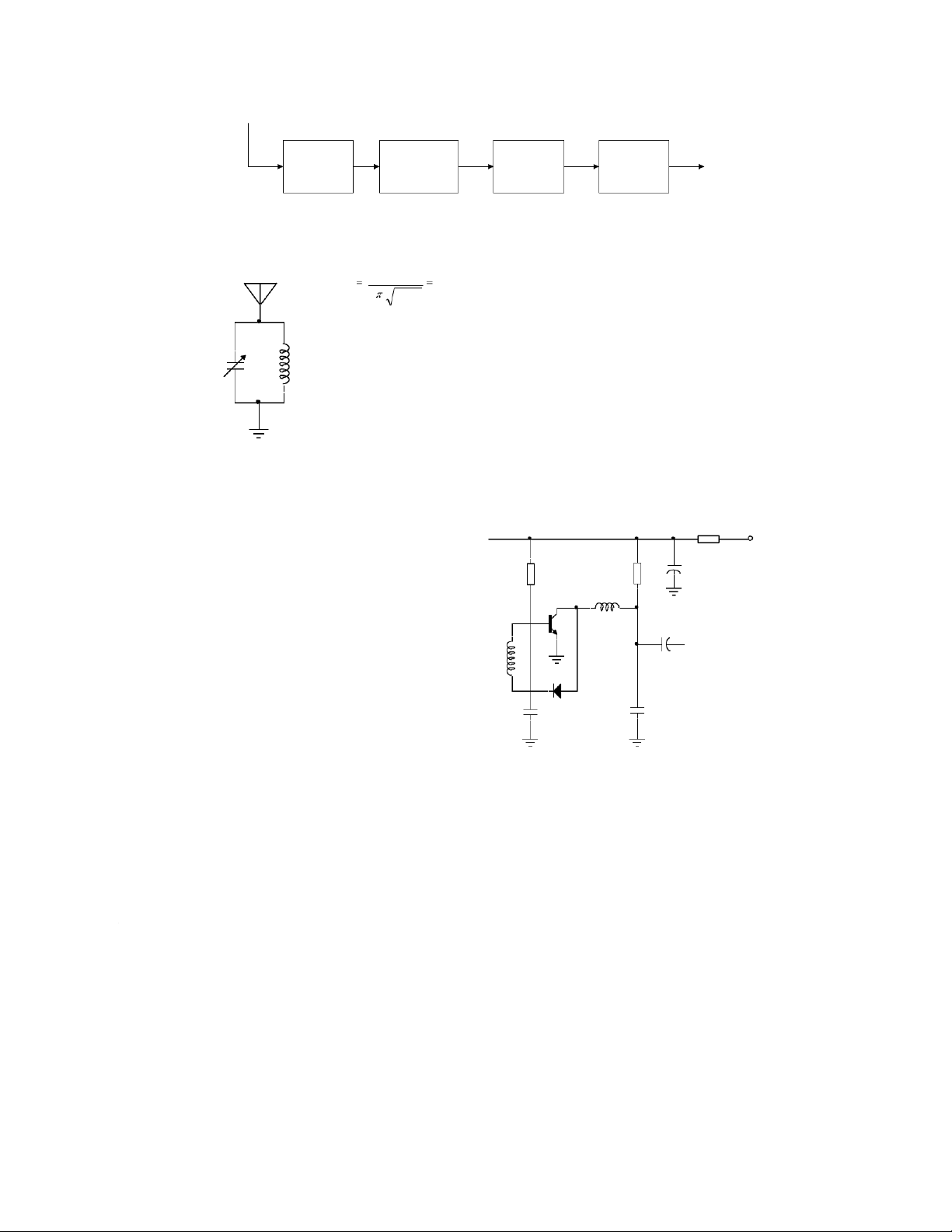

IV. Sơ đồ khối máy thu: ANTEN Khuếch đại Khuếch Khuếch Mạch vào cao tần và đại công LOA tách sóng đại âm tần suất
1. Mạch vào:
a) Nhiệm vụ: Chọn lọc tín hiệu cao tần theo yêu cầu. b) Sơ đồ: Anten 1 f ch f RF 2 L C 1 1
Để thu được các kênh cần chỉnh C1  dùng tụ xoay. C1 L1
2. Mạch khuếch đại cao tần và tách sóng:
a) Nhiệm vụ: b) Sơ đồ:
- R1, R2, R3: định thiên cho T1. R3 Ucc
- T1: khuếch đại cao tần. - D: tách sóng. C5 + - C R1 R2 2, C3: thoát cao tần. - C Lc 4: nối tầng.
- C5 + R3: bộ lọc nhiễu. T1 - L C4 C: cuộn chắn cao tần. + - ΦLC = 0.1mm, 600 vòng. L2 - RLC = 50Ω
L2 = 7 vòng, L1 = 65 vòng, Φ = 0.35mm, D
ghép bằng Ferit, L1 cách L 20.5mm C3 C2
3. Mạch khuếch đại âm tần:
a) Nhiệm vụ: cung cấp công suất âm tần đủ lớn cho tầng khuếch đại công suất.

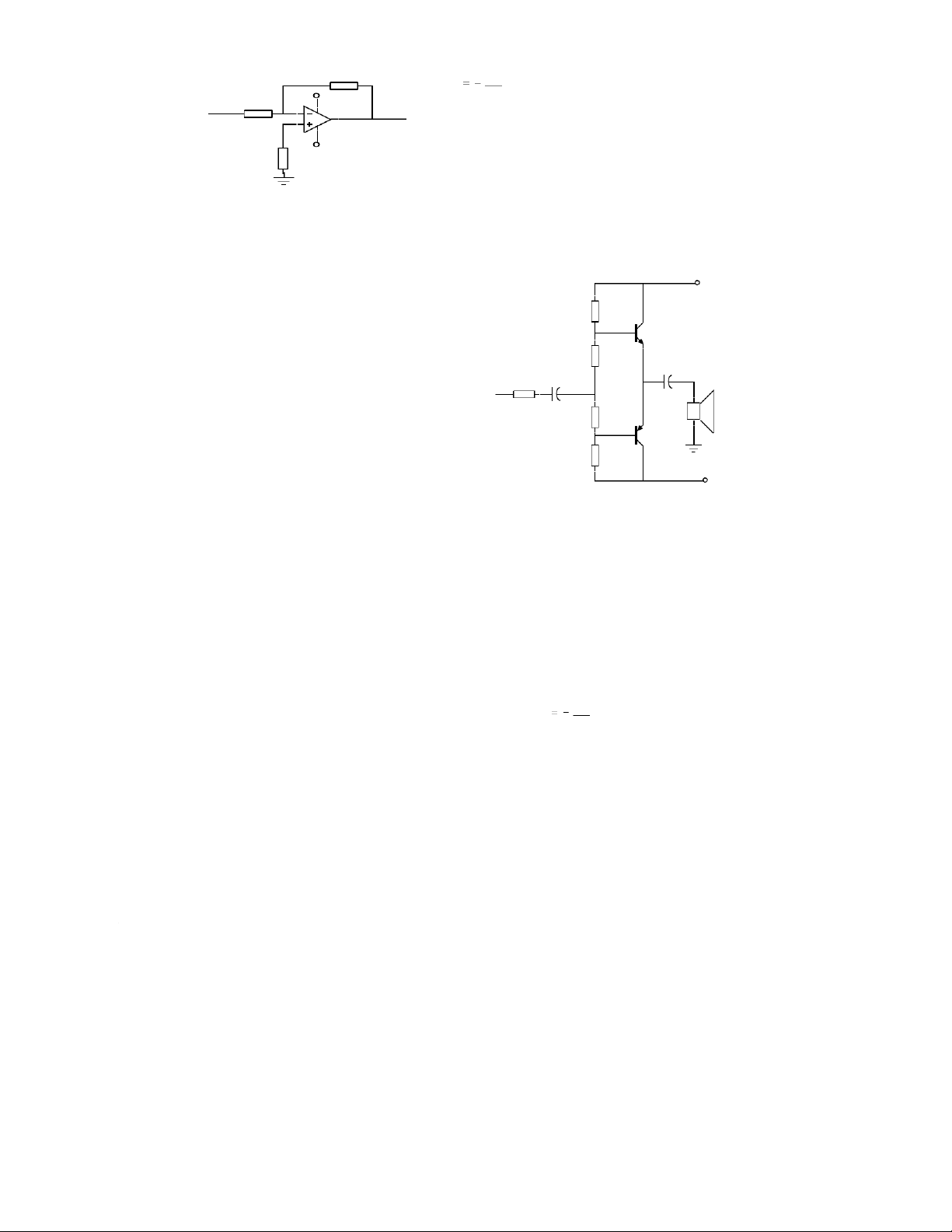

b) Sơ đồ: dùng khuếch đại thuật toán. 3
CuuDuongThanCong.com https://fb.com/tailieudientucntt R6 R 6 K U R4 +Ucc R 4
Để thay đổi âm lượng ra loa  thay đổi R6. -Ucc R5
4. Mạch khuếch đại công suất:
a) Nhiệm vụ: cung cấp công suất ra loa đủ lớn theo yêu cầu. b) Sơ đồ:
- R8 = R9, R10 = R11 << R8: định +Ucc thiên cho T ,2 T3.
- T2, T3: khuếch đại công suất ở chế R8 độ AB. T2 - C6, C7: nối tầng. R10 C7 C6 + R7 + Loa R11 T3 R9 -Ucc
V. Nguyên lý làm việc và kết quả:
1. Nguyên lý làm việc:
- Ănten thu sóng nhờ hiện tượng cảm ứng điện từ, tín hiệu được đưa qua mạch
lọc L1, C1 chọn ra tần số cần thu (bằng cách thay đổi tụ xoay).
- Nhờ hiện tượng cảm ứng giữa L1, L2 tín hiệu được đưa vào cực bazơ của T1
chuyển sang mạch khuếch đại cao tần và tách song. Tại đây tín hiệu được
khuếch đại cao tần, một phần đưa ra LC, một phần phản hồi qua diode tách sóng
để thu tín hiệu âm tần.
- Tín hiệu âm tần được đưa qua C4 nối tầng sang mạch khuếch đại âm tần. Tín
hiệu được khuếch đại với hệ số khuếch đại R 6 K U R 4
- Sau đó tín hiệu được đưa vào mạch khuếch đại công suất để thu được được
công suất đủ lớn đưa ra loa. Tín hiệu được phân áp nhờ các điện trở R8, R ,9 R , 10
R11, và được khuếch đại nhờ các transistor T2, T3 làm việc ở chế độ AB.
2. Kết quả:
- Bỏ IC ra và tiến hành đo chế độ 1 chiều ta thu được bản kết quả sau: 4
CuuDuongThanCong.com https://fb.com/tailieudientucntt UBE UCE UBC T1 0.6 1 T2 0 +12 -12 T3 0 -12 +12
- Lắp IC, nối loa, tiến hành chỉnh tụ để thu sóng.
- Sau khi chỉnh tụ, ta thu được sóng AM. 5 CuuDuongThanCong.com
