TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
TRƯỜNG ĐIỆN – ĐIỆN TỬ
────────────────────────
BÁO CÁO THỰC TẬP CƠ BẢN
MẠCH KHUẾCH ĐẠI ÂM TẦN
Giáo viên hướng dẫn: Lê Thanh Xuyến
Sinh viên thực hiện: Nguyễn Tiến Trường 20214121 Trần Quang Minh 20214013
Mã lớp: 726374 TTA-02
Hà Nội, ngày 01 tháng 12 năm 2022 1 Mục lục
I. Sơ đồ nguyên lý, sơ đồ lắp ráp........................................................................................3
1. Sơ đồ nguyên lý...........................................................................................................3
2. Sơ đồ lắp ráp................................................................................................................3
a) Sơ đồ mạch in..........................................................................................................3
b) Sơ đồ mạch đi dây....................................................................................................4
II. Cấu tạo mạch điện, tác dụng từng linh kiện...................................................................4
III. Nguyên lý hoạt động.....................................................................................................5
IV. Cách điều chỉnh, bảng số liệu đo 1 chiều......................................................................5
1. Cách điều chỉnh:..........................................................................................................5
2. Bảng số liệu một chiều:...............................................................................................5
V. Trả lời câu hỏi................................................................................................................5 2
I. Sơ đồ nguyên lý, sơ đồ lắp ráp. 1. Sơ đồ nguyên lý. 2. Sơ đồ lắp ráp. a) Sơ đồ mạch in.
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • • 3
b) Sơ đồ mạch đi dây.
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
II. Cấu tạo mạch điện, tác dụng từng linh kiện.
 Đây là 1 mạch khuếch đại âm tần được ứng dụng rất rộng rãi trong các thiết bị điện tử. Mạch gồm ba khâu:
Đèn Q là dèn C828 làm nhiệm vụ khuế 1 ch đại tín hiệu.
Đèn Q2 là đèn A564 làm nhiệm vụ kích tín hiệu và đưa sang tầng khuếch đại công suất.
Tầng khếch đại công suất gồm hai loại đèn khác nhau: Q là C828, Q 3 là A564 mắc 4
theo kiểu đẩy kéo song song, có tác dụng nâng cao công suất đưa tải ra.
R1, R : điện trở định thiên củ 2 a Q , tạo U 1 mở để đền làm việc.
R3: tải xoay chiều của Q , điện trở hạn chế điện áp 1 chiều cung cấp cho colectơ 1 .
VR: tạo ra hệ số khuếch đại của tầng khuếch đại.
R5: điện trở định thiên cho Q , Q 3
4 và tạo chênh lệch điện áp Q2, Q . 3
R4, R : chống méo phi tuyến, hồi tiếp âm 6
dòng điện về chân E của Q .1 R7: tải xoay chiều. 4
III. Nguyên lý hoạt động.

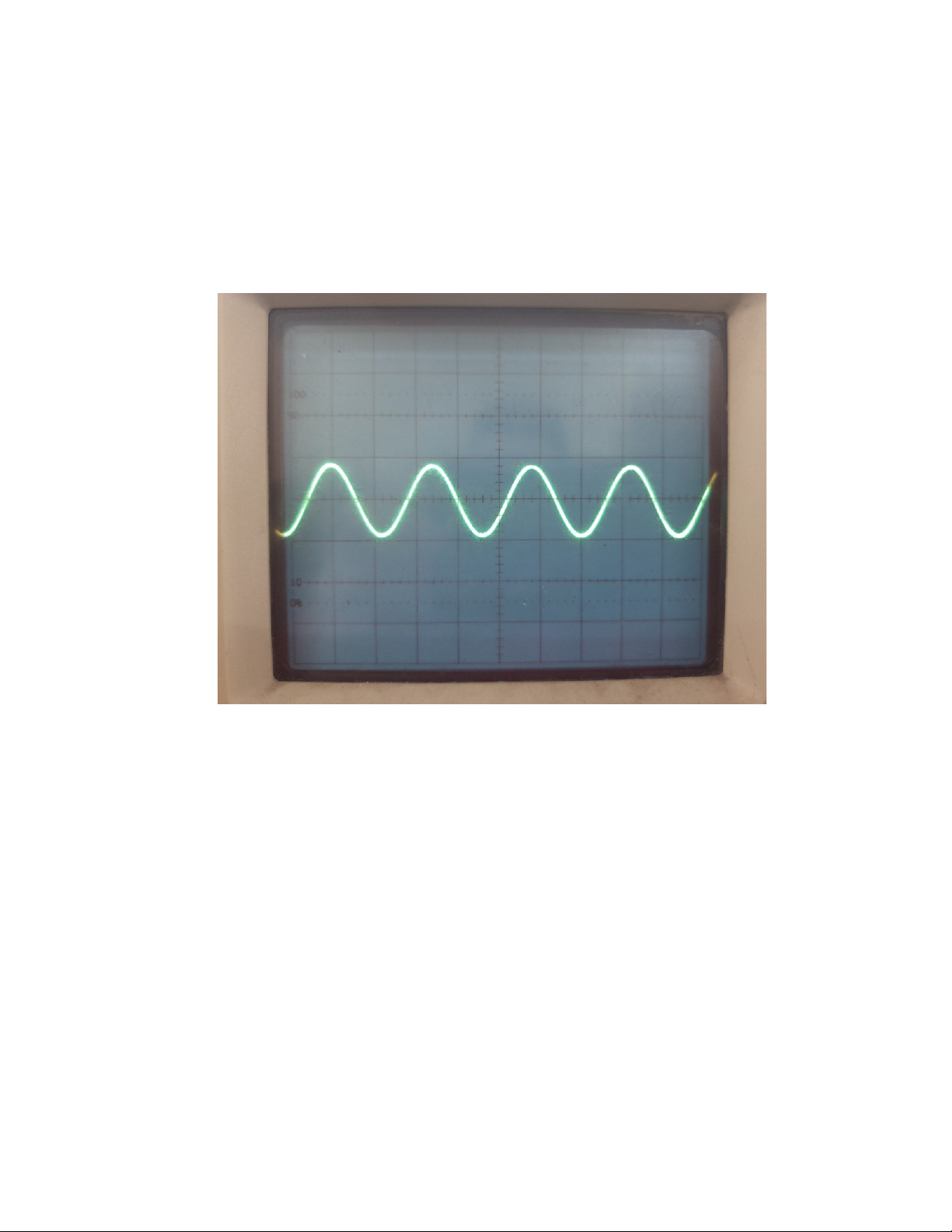

Tín hiệu vào dạng sin, biên độ 0.5V, tần số 1Khz được đưa vào cực B của Q thông 1
qua một tụ lọc. Tín hiệu ra lấy ở cực C, do đó đèn Q1 mắc theo kiểu E chung.
Sau đó tín hiệu được lấy ra ở cực C của Q2 và chia làm hai đường: 1 đường vào
Bazơ của đèn Q . Tín hiệu ra được ghép với nhau tại cực E nối chung của hai đèn và được 4
đưa qua tải qua một tụ lọc. Hai đèn Q và Q 3
được mắc theo kiểu C chung. 4
IV. Cách điều chỉnh, bảng số liệu đo 1 chiều.
1. Cách điều chỉnh:
Để đạt được điện áp ra có biên độ là 3.8V ta cần cho R2 (220Ω) giá trị 75Ω, tuy
nhiên khi đó tín hiệu ra bị méo ở hai đỉnh hình sin. Điều chỉnh biến trở tức là ta đã điều
chỉnh chế độ làm việc của Q1 làm cho tín hiệu hết méo. 5
Trong thực hiện mạch ta cần chú ý điểm sau: để mạch hoạt động được thì cả bốn đèn
phải hoạt động bình thường. Ta cần chú ý tới các giá trị sau:
- UCE của Q : 2.4 V đến 3.0V. 1
- Để đèn Q3 mở thì UBE của Q3 là 0.4V đến 0.6V. - Khi đó UCE(Q ) - U 3 CE(Q ) phải cỡ 0 2
.3V đến 0.6V. Khi đó mạch hoạt động.
2. Bảng số liệu một chiều: UBE UCE UE – Đất Q10,657 1,783 6,63 Q2-0,646 -4,39 8,41 Q30,277 5,04 4,02 Q4-0,651 -3,641 3,647
V. Trả lời câu hỏi.
Câu 1: Muốn tăng biên độ phải điều chỉnh linh kiện nào?
Trả lời: Điều chỉnh biến trở.
Câu 2: Khi nào đèn thuận, đèn ngược ra các giá trị âm, dương. Giải thích? Trả lời:
˗Bản chất của Transistor là 2 diot ghép ngược với nhau.
˗Đối với Transistor thuận PNP thì phân cực thuận cho UBE thì cực dương sẽ đặt tại
chân E còn cực âm sẽ đặt tại chân B nên khi đo UBE ta luôn thấy âm, UCE cũng tương tự UCE < 0.
˗Đối với Transistor ngược PNP thì phân cực thuận cho UBE thì
cực dương sẽ đặt tại
chân B còn cực âm sẽ đặt tại chân E nên khi đo UBE ta luôn thấy dương, UCE cũng tương tự UCE > 0. Câu 3: 6
Cần điều chỉnh Q3: UBE = 0,5V, UCE = UE-đất = 3,8V thì điều chỉnh linh kiện nào? Trả lời:
˗UBE = 0,5V thì điều chỉnh linh kiện R1.
˗UCE = UE-đất = 3,8V thì điều chỉnh R2 từ 100Ω xuống khoảng 70-75Ω.
Cần điều chỉnh Q4: UCE = UE-đất = 4,0V thì điều chỉnh linh kiện nào?
Trả lời: UCE = UE-đất = 4,0V thì điều chỉnh R7.
Q2: UE-đất = 8,41V có phải điện áp nguồn 1 chiều hay không theo sơ đồ lý thuyết?
Trả lời: Theo sơ đồ nguyên lý UE-đất = 8,41V là điện áp nguồn 1 chiều. Kết quả đo: Uvào = 0,079V, Ura = 1,381V
Tín hiệu osilo hình sin tín hiệu cắt dưới. 7
