MẠCH KHUẾCH ĐẠI ÂM TẦN
I. Sơ đồ nguyên lý, sơ đồ lắp ráp:
1
Sinh viên thực hiện:
MSSV:
Lớp:
Sinh viên thực hiện:
MSSV:
ĐINH CÔNG SƠN
20224127
Điện Tử 05 K67
LÊ MẠNH QUỐC TRUNG
20224175
Lớp: Điện Tử 07 K67

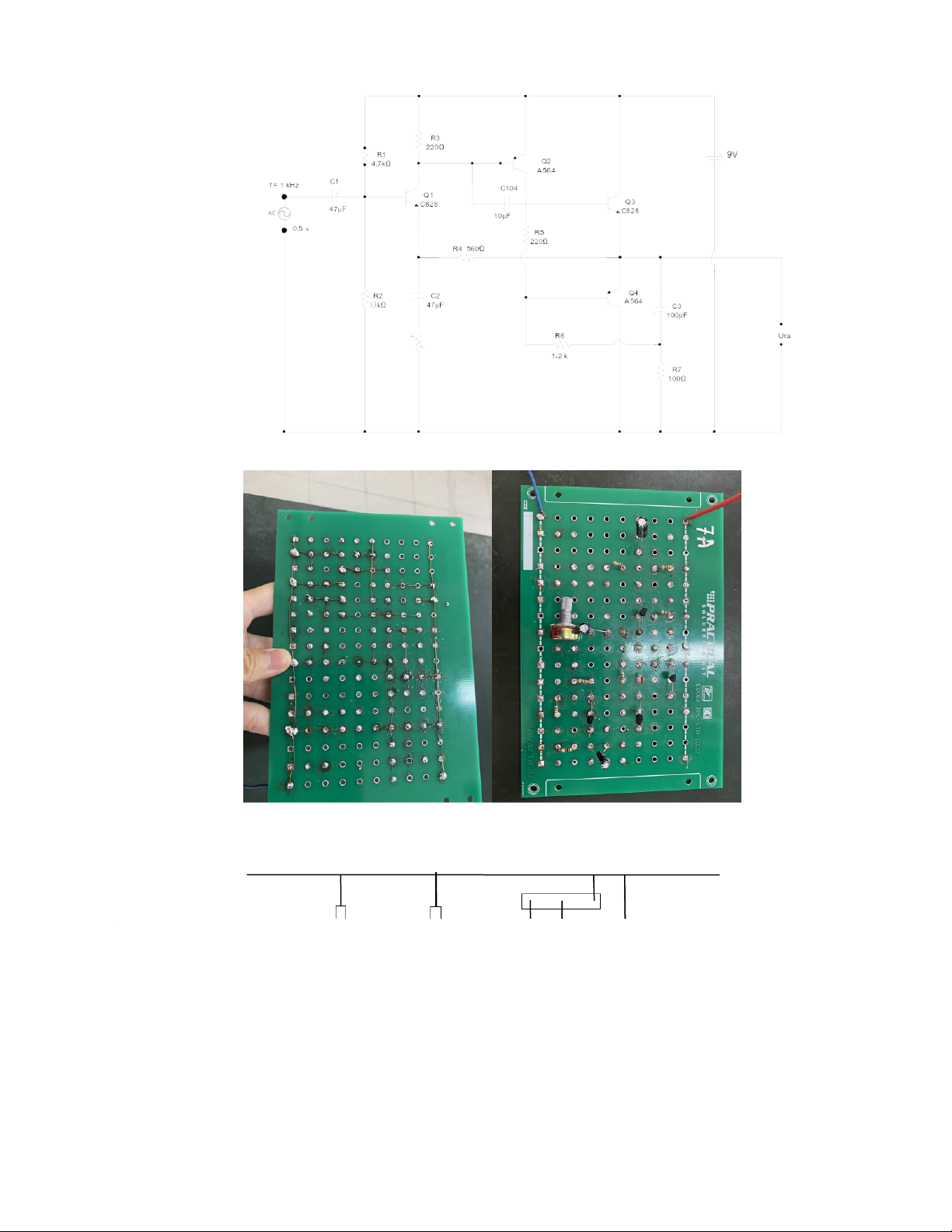

1. Sơ đồ nguyên lí
2. Sơ đồ lắp ráp
3. Sơ đồ mạch in
R1R2 R3 R4R5 R6 R7C4B C E B C EB C E
B C E
C1 C2
2
4. Sơ đồ mạch đi dây
II. Cấu tạo mạch điện, tác dụng từng linh kiện:
Đây là 1 mạch khuếch đại âm tần được ứng dụng rất rộng rãi trong các thiết bị
điện tử. Mạch gồm ba khâu:
Đèn Q là dèn C828 làm nhiệm vụ khuếch đại tín hiệu.1
Đèn Q đèn A564 làm nhiệm vụ kíchn hiệu đưa sang tầng khuếch2
đại công suất.
Tầng khếch đại công suất gồm hai loại đèn khác nhau: Q C828, Q 3 4
A564 mắc theo kiểu đẩy kéo song song, tác dụng nâng cao công suất đưa
tải ra.
R1, R : điện trở định thiên của Q , tạo U để đền làm việc.2 1 mở
R3: tải xoay chiều của Q , điện trở hạn chế điện áp 1 chiều cung cấp cho1
colectơ.
VR: tạo ra hệ số khuếch đại của tầng khuếch đại.
R5: điện trở định thiên cho Q , Q và tạo chênh lệch điện áp Q , Q .3 4 2 3
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • • • • • • • • • •
3
R4, R : chống méo phi tuyến, hồi tiếp âm dòng điện về chân E của Q .6 1
R7: tải xoay chiều.
III. Nguyên lý hoạt động.
Tín hiệu vào dạng sin, biên độ 0.5V, tần số 1Khz được đưa vào cực B của Q1
thông qua một tụ lọc. Tín hiệu ra lấy cực C, do đó đèn Q1 mắc theo kiểu E
chung.
Sau đó tín hiệu được lấy ra cực C của Q chia làm hai đường: 1 đường2
vào Bazơ của đèn Q . Tín hiệu ra được ghép với nhau tại cực E nối chung của hai4
đèn được đưa qua tải qua một tụ lọc. Hai đèn Q Q được mắc theo kiểu C3 4
chung.
IV. Cách điều chỉnh, bảng số liệu đo 1 chiều:
1. Cách điều chỉnh:
Để đạt được điện áp ra biên độ 3.8V ta cần cho R2 (220Ω) giá trị 75Ω,
tuy nhiên khi đó tín hiệu ra bị méo ở hai đỉnh hình sin. Điều chỉnh biến trở tức là ta
đã điều chỉnh chế độ làm việc của Q làm cho tín hiệu hết méo.1
Trong thực hiện mạch ta cần chú ý điểm sau: để mạch hoạt động được thì cả
bốn đèn phải hoạt động bình thường. Ta cần chú ý tới các giá trị sau:
- U của Q : 2.4 V đến 3.0V.CE 1
- Để đèn Q mở thì U của Q3 là 0.4V đến 0.6V.3 BE
- Khi đó U ) - U ) phải cỡ 0.3V đến 0.6V. Khi đó mạch hoạt động.CE(Q3 CE(Q2
2. Bảng số liệu một chiều:
U U UBE CE E – Đất
Q126mV -40mV 35mV
Q2-6mV 6,1mV 22mV
4
Q3-60,2mV -23,7mV 22mV
Q40,3mV -1,3mV 22mV
V. Hình ảnh trên oxilo
5
VI.Trả lời câu hỏi:
Câu 1. Muốn tăng biên độ thì điều chỉnh linh kiện nào?
-Muốn tăng biên độ thì cần chỉnh chiết áp ( biến trở ) giảm xuống
Câu 2.Tín hiệu lõm trên dưới do ảnh hưởng của linh kiện nào?
-Cần điều chỉnh chiết áp (biến trở) để thay đổi tín hiệu lõm trên dưới
Câu 3.Khi đo đèn thuận ngược giá trị âm dương,Giải thích?
-Bản chất transistor là 2 diot ghép vào nhau
-Đối với transistor thuận (PNP) thì khi phân cực thuận cho thì cực dương đặt
tại chân E và cực âm đặt tại chân B-> khi đo ta luôn thấy nó âm
- cũng tương tự cũng luôn có <0
-Đối với transistor ngược thì khi phân cực cho thì cực dương đặt chân tại B và
cực âm đặt chân E -> khi đo >0
- cũng tương tự cũng luôn có >0
Câu 4.
=22mV có phải điện áp nguồn 1 chiều hay không ,Theo sơ đồ lý
thuyết bằng bao nhiêu ?
- là điện áp nguồn 1 chiều
Khi hoạt động bình thường đóng vai trò là dây dẫn .Khi đó theo sơ đồ nguyên
lý,nếu đo sẽ tương đương với việc đo =9V
Câu 5.Muốn để , thì điều chỉnh linh kiện nào?
-Để điều chỉnh thì ta cần điều chỉnh R1
- Để điều chỉnh thì ta cần điều chỉnh R3
Câu 6. thì điều chỉnh linh kiện nào? Muốn
- Để điều chỉnh thì ta cần giảm giá trị của R5
6
