1. MODULE CẢM BIẾN CHUYỂN ĐỘNG ( PIR HC-SR501 )
- Phạm vi phát hiện: 360o hình nón, độ xa tối đa 6m
- Nhiệt độ hoạt động: 32-122oF ( 050oC )
- Điện áp hoạt động: DC 3.8V – 5V
- Mức tiêu thụ dòng: ≤ 50 uA
- Thời gian báo: 30 giây có thể tùy chỉnh bằng biến trở.
- Độ nhạy có thể điều chỉnh bằng biến trở.

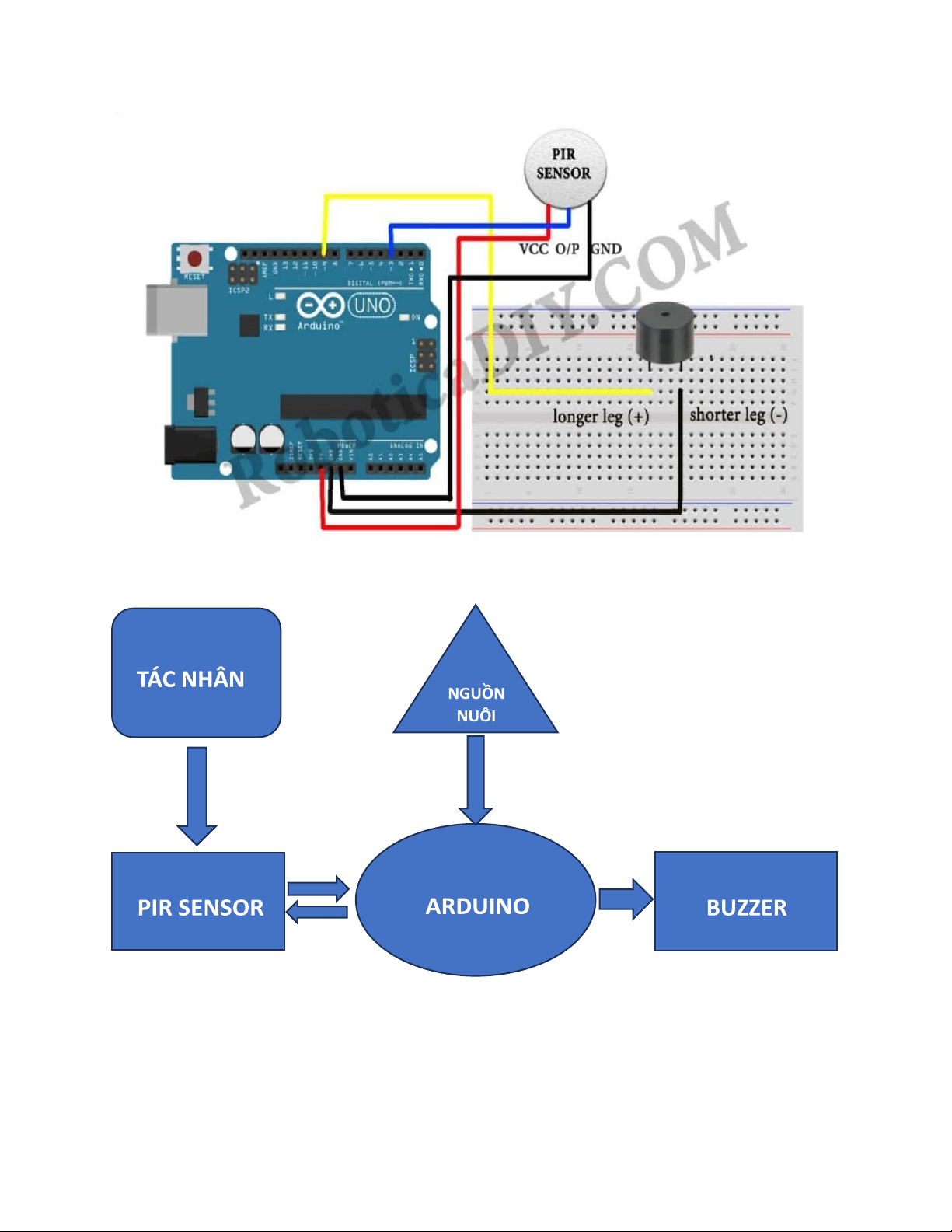

- Kích thước PCB: 32x24mm Sơ đồ kết nối:
- Chân VCC : nguồn hoạt động của cảm biến cấpvào từ 4.5V đến 12V.
- Chân OUT : Output kết nối với chân I/O của vi điều khiển hoặc relay. Khi
cho tín hiệu: + 3,3V có vật thể chuyển động qua. + 0V không có vật thể qua.
- Chân GND : chân đất nối GND.
- Chế độ H: Điện áp ra V_out tự động giữ nguyên 3.3V cho đến khi không còn chuyển động.
- Chế độ L: Điện áp ra V_out tự động chuyển về 0 khi hết thời gian trễ. - Lưu ý sử dụng:
- Cài đặt: Khi khởi tạo, module cần thời gian khởi tạo khoảng 1 phút. Trong
thời gian này, moudle tạo ra điện áp cao từ 1-3 lần sau đó vào chế độ chờ.
- Điện áp ra 1.5-3.3V, nếu sử dụng I/O 4.5-5.5V bạn nên lắp thêm trans.
- Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng
kính của các module, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió.
2. MODULE CẢM BIẾN HẠ ÁP - Kích thước: 5.1 * 2.6cm
- Dải điện áp đầu vào: AC 5V ~ 30V, DC 5V-48V
- Dải đầu ra: DC 33V ~ 33V
- Dải dòng điện đầu ra: lên đến 2,2A (chip điều chỉnh điện áp có thể chịu
được dòng điện tối đa là 3A và có thể hoạt động ở dòng điện đầu ra ngắn hạn là 3A)
- Công suất đầu ra: 35W (tối đa) - Các tính năng:
- Mô-đun nguồn LM2596HV có thể đảm bảo chuyển đổi điện năng hiệu quả
và ổn định, giảm đáng kể tổn thất điện năng. lOMoAR cPSD| 58675420
- Mô-đun hỗ trợ đầu vào điện áp rộng 5V-60V, có thể đáp ứng nhiều yêu cầu về nguồn điện.
- Điều chỉnh núm tốt, bạn có thể xuất chính xác điện áp cung cấp điện bạn cần.
- Dòng ra liên tục của nó có thể đạt 3A và dòng ra tối đa có thể đạt 4A.
- Việc sử dụng công nghệ điều chỉnh điện áp tiên tiến để đảm bảo rằng
môđun nguồn có thể duy trì đầu ra điện áp ổn định trong quá trình làm việc
để ngăn chặn tác động của dao động điện áp lên thiết bị. 3. RELAY
- Thông số kỹ thuật rơ le: - Dòng điện: 30A - Số chân: 5 chân
4. Dây Cáp Nối Nguồn AC ( 220V ) - Chất liệu: Nhựa
- Kích thước: 2,0*6,0*1,5cm
5. Dây Cắm Breadboard Đực Cái (M-F Jumper Wire)
- Dây Cắm Breadboard đực cái (M-F Jumper Wire) được làm bằng dây đồng
nhiều lõi mạ thiếc cho khả năng chống ăn mòn oxy hóa và chịu độ ẩm vượt
trội hơn các loại làm bằng đồng nguyên chất (nguồn tham khảo), dây có khả
năng dẫn tín hiệu và dẫn nguồn tốt, thích hợp để nối giữa các module mạch
điện với nhau hoặc sử dụng với Breadboard.
- Thông số kỹ thuật: Một bó có 10 dây đơn 5 màu mỗi màu 2 dây.
- Dây lõi đồng mạ thiếc nhiều sợi có độ dẫn điện cao, khả năng chống ăn mòn
oxy hóa và chịu độ ẩm vượt trội, mối tiếp xúc chắc chắn, độ dài 20cm. lOMoAR cPSD| 58675420
