MỐI GHÉP THEN: Khái Niệm, Cấu Tạo và Phân Loại Chi Tiết Máy

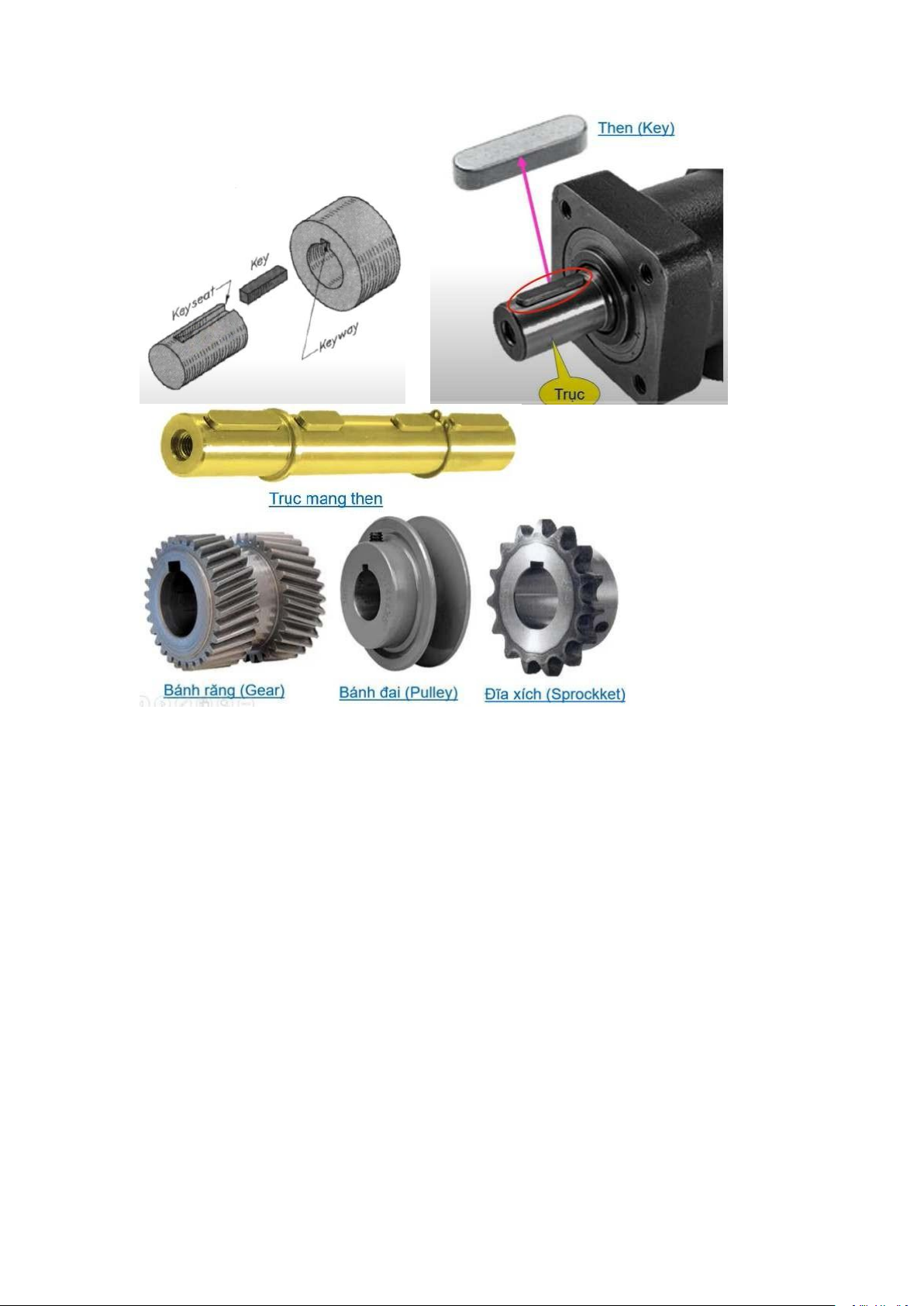

MỐI GHÉP THEN 1. Khái niệm
- là mối ghép tháo được, sử dụng để truyền chuyển động quay (momen xoắn) từ trục

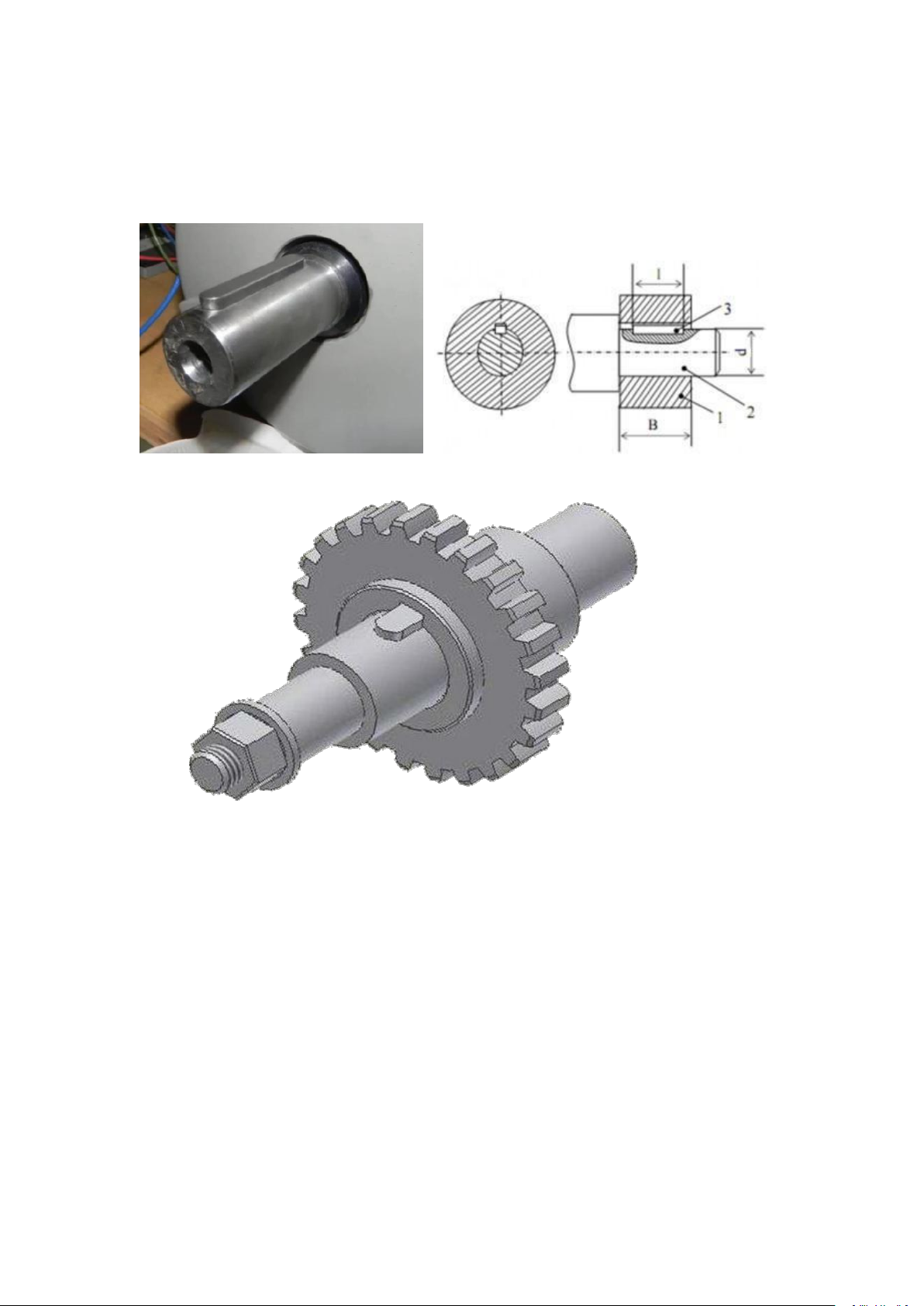

đến các chi tiết quay gắn trên trục và ngược lại. 2. Cấu tạo - Then - Rãnh then trên trục
- Rãnh then trên lỗ (may ơ) 3. Ưu và nhược điểm - Ưu điểm: + Có kết cấu đơn giản
+ Dễ chế tạo, dễ lắp ráp + Giá thành thấp - Nhược điểm:
+ Khó đảm bảo độ đồng tâm giữa trục và chi tiết máy lắp trên trục
+ Gia công trên trục then và rãnh then (may ơ) làm cho trục then và may ơ bị
yếu hơn do diện tích chịu lực giảm.
+ không thể truyền được momen xoắn quá lớn. 4. Phân loại

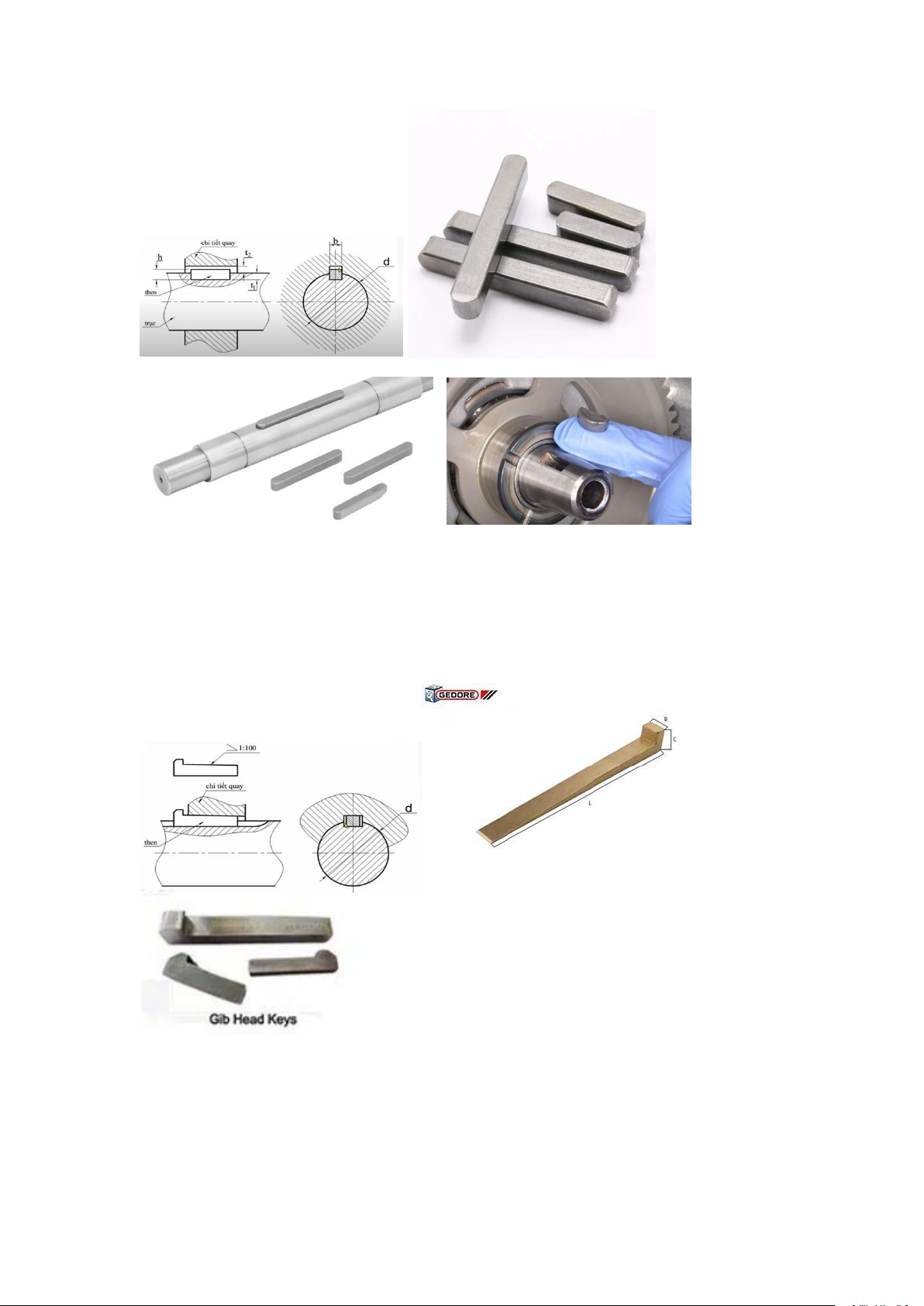

- Mối ghép then được chia thành 2 loại: then ghép lỏng và then ghép chặt. + Then ghép lỏng:
- Mặt làm việc của then là 2 mặt bên.
- Có độ hở hướng kính.
- Loại then này chỉ truyền momen xoắn và không truyền lực dọc trục
- ví dụ: then bằng, then bán nguyệt,. . Then ghép lỏng then bằng Then bằng then bán nguyệt + Then ghép chặt:
- Mặt làm việc của then là mặt trên và mặt dưới.
- có độ hở ở 2 bên mặt.
- loại then này truyền được momen xoắn và truyền lực dọc trục.
- ví dụ: then vát, then ma sát,. . . 4.1 Mối ghép then bằng
- dùng trong cơ cấu có tải trọng nhỏ, trục lắt trượt hoặc cố định với lỗ. Nếu trục lắp
trượt với lỗ thì then được cố định trên trục bằng vít.

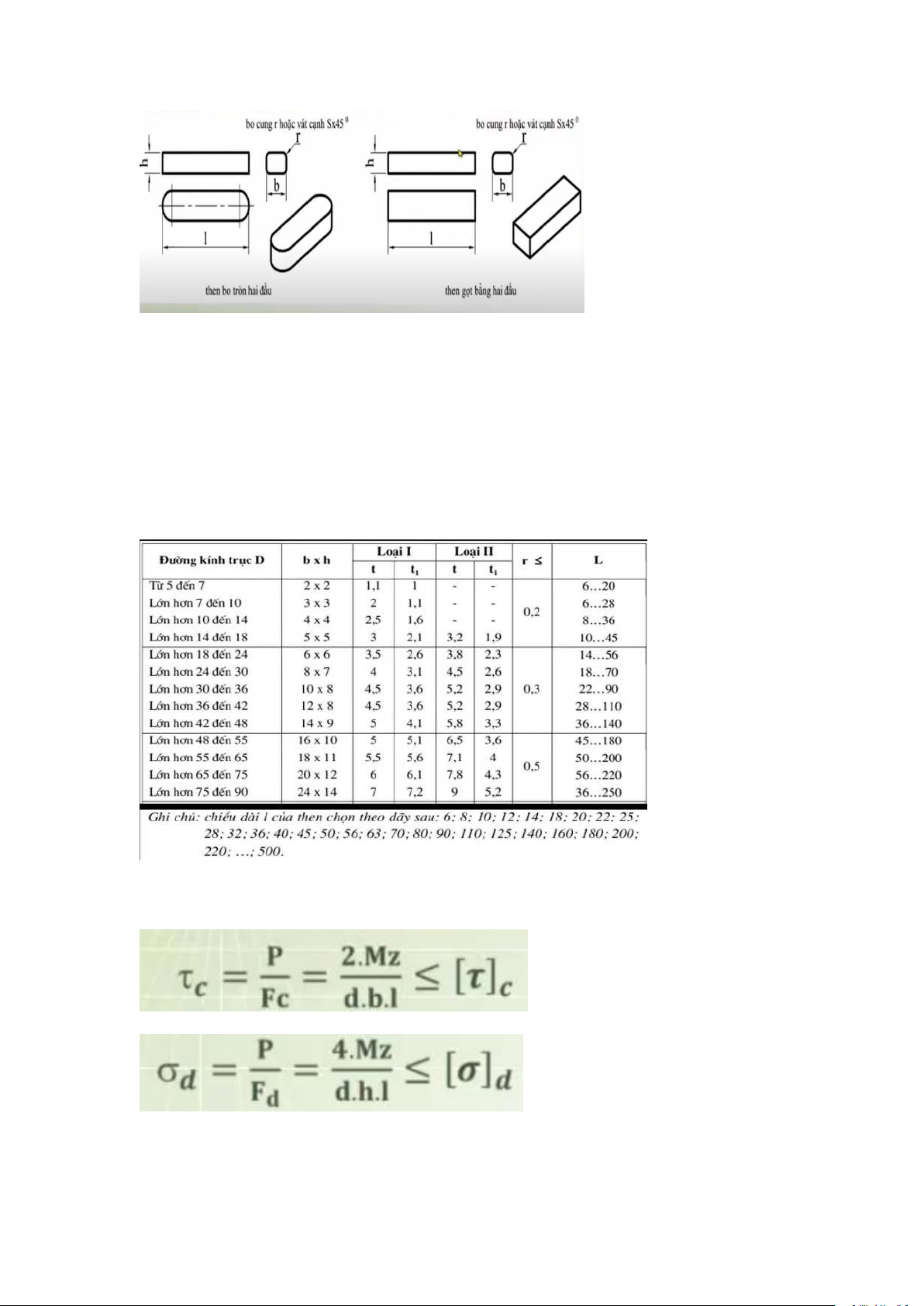

4.2 Các thông số của then bằng
- Then bằng là chi tiết máy tiêu chuẩn, được kí hiệu: bxhxl được qui định trong TCVN
4216-86. Với b là chiều rộng của then, h là chiều cao của then và l là chiều dài then
* Ví dụ: then bằng có ký hiệu: 14x9x50 được hiểu là: + Bề rộng then: b=14 + Chiều cao then: h=9 + Chiều dài then: l=50
4.3 Tính toán mối ghép then bằng - Điều kiện bền cắt: - Điều kiện bền dập: Trong đó: - d là đường kính trục - b là bề rộng then -h là chiều cao then - l là chiều dài then
- Mz là momen xoắn tính theo công thức: 9,55106  N Mz  n
- N là công suất của trục, Kw
- n là tốc độ quay của trục, vòng/phút 5.​
