TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ N ỘI VIỆN CƠ KHÍ BỘ MÔN CƠ ĐIỆN TỬ
TÀI LIỆU HƯỚNG DẪN & BÁO CÁO THỰC HÀNH - THÍ NGHIỆM
Môn học: THIẾT KẾ HỆ THỐNG CƠ ĐIỆN TỬ (ME5511) Họ và tên sinh viên: Mã số SV: Lớp: Khóa: Hà Nội, 2021
Tài liệu hướng dẫn thí nghiệm trình bày chi tiết các khái niệm cơ bản, thảo luận, thực
hành, các bài tập, các câu hỏi ôn tập, kiểm tra, và các bước tiến hành thực hành - thí nghiệm
thông qua việc sử dụng hệ thống đào thực hành thiết kế Hệ thống cơ điện tử. Các bài thực hành
- thí nghiệm cung cấp cho sinh viên kiến thức và kỹ năng vững chắc và hiểu về thiết kế Hệ thống
cơ điện tử, lập trình điều khiển cho Hệ thống cơ điện tử, đánh giá Hệ thống cơ điện tử.
Sinh viên cần chấp hành nghiêm túc các quy định về an toàn điện, nội quy phòng thí
nghiệm và hướng dẫn của cán bộ phụ trách trong suốt quá trình làm thí nghiệm tại phòng Lab.
Sinh viên được yêu cầu xem lại và nắm vững phần lý thuyết cơ bản và hoàn thành các câu hỏi
kiểm tra trước khi thực hiện thí nghiệm; thực hiện đầy đủ và tuân thủ các bước tiến hành thí
nghiệm theo hướng dẫn, ghi lại đầy đủ các kết quả thực nghiệm; trả lời đầy đủ các câu hỏi ôn
tập/ yêu cầu công nghệ sau khi làm thực nghiệm.
THÔNG TIN CHUNG VỀ CÁC BÀI THỰC HÀNH THÍ NGHIỆM
Tên học phần: Thiết kế hệ thống Cơ điện tử Mã học phần: ME5511
Cấu trúc học phần: 2(2-0-1-4)
Khối lượng thực hành – thí nghiệm: 1 tín chỉ (15 tiết/học kỳ)
Số lượng bài thực hành – thí nghiệm: 5 bài TT Nội dung
Chuẩn đầu Bài đánh giá Thời Địa điểm ra HP lượng Bài 1
Xây dựng Hệ thống cơ M1, M2 3 tiết điện tử, điều khiển chuyển động cho Hệ thống Bài 2
Lập trình quỹ đạo cho hệ M2, M3 3 tiết thống thực hiện nhiệm vụ công nghệ Bài 3
Lập trình xử lý tín hiệu M2, M3 3 tiết
cho Hệ thống Cơ điện tử Bài 4
Lập trình cho hệ thống M3 3 tiết
sử dụng bộ điều khiển tỷ lệ Bài 5
Lập trình cho hệ thống M3 3 tiết
sử dụng bộ điều khiển PID
Bài 1. Xây dựng Hệ thống cơ điện tử, điều khiển chuyển động cho Hệ thống 1. Mục tiêu chung
- Xây dựng được Hệ thống Cơ điện tử - Robot tự hành kiểu bánh xe/Hệ thông phân loại…
- Lập trình điều khiển được hệ thống bằng ngôn ngữ FBD(Function block diagram)/Matlab/C, C++, C#…
- Sử dụng thành thạo phần mềm Mindstorm EV3/Matlab/Visual Studio… để lập trình điều
khiển hệ thống Cơ điện tử:
2. Từ và thuật ngữ mới
- Brick Status: Khối điều chỉnh cho màn hình Brick.
- Action Blocks: Các khối di chuyển, điều khiển động cơ, hiển thị, ...
- Flow Blocks: Các khối bắt đầum di chuyển, vòng lặp, ...
- Sensor Blocks: Các khối cảm biến
- Data Operations: Các khối biến, logic, toán học, so sánh, ...
3. Trang thiết bị, dụng cụ, học liệu cần thiết - Máy tính.
- Phần mềm Mindstorm EV3/Matlab/Visual Studio…
- Mô hình cơ điện tử - Robot tự hành kiểu bánh xe/Hệ thông phân loại… xây dựng từ các
linh kiện trong phòng thí nghiệm.
4. Nội dung thực hành/ thí nghiệm
4.1 Xây dựng Hệ thống Cơ điện tử
4.1.1. Mục đích

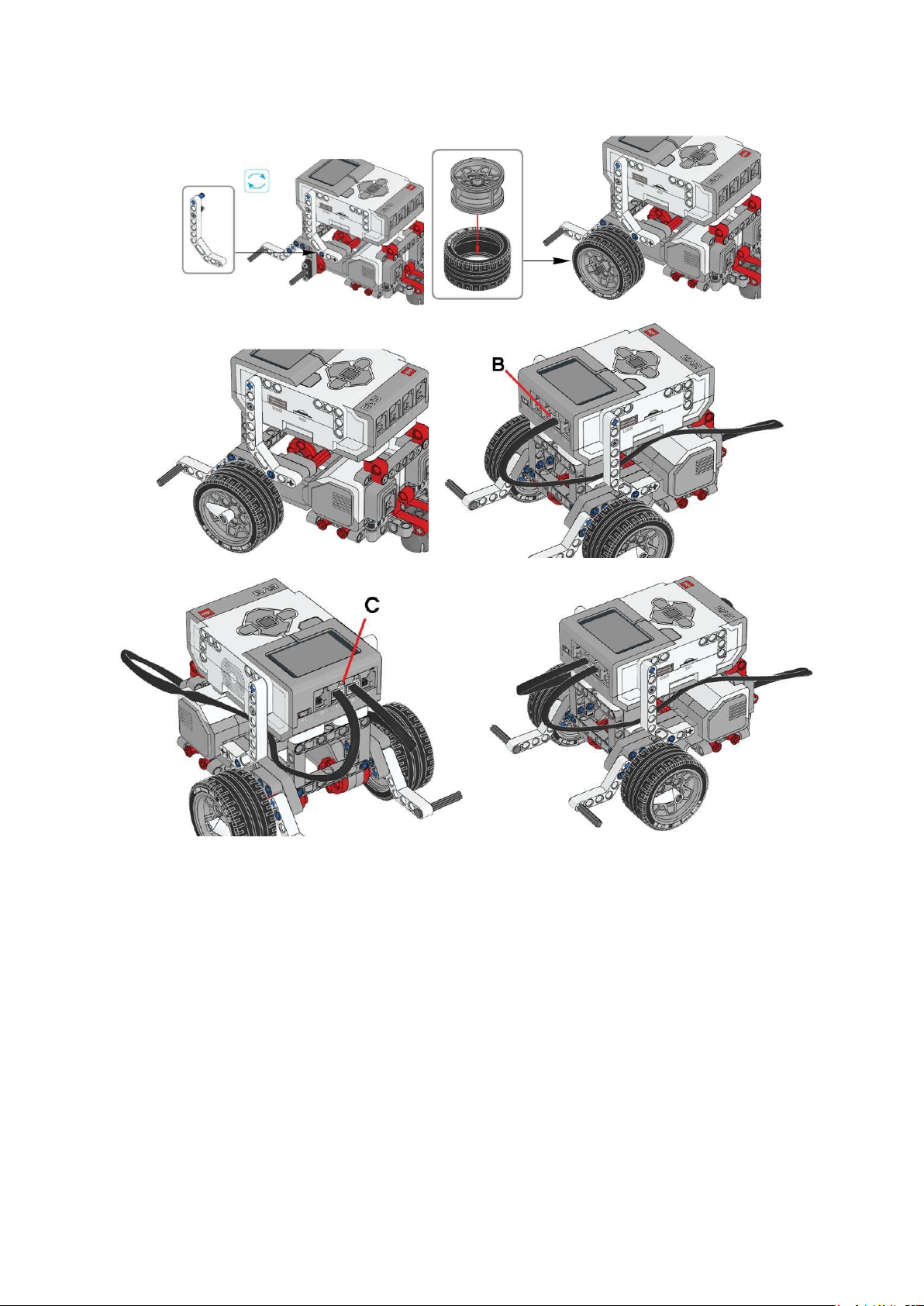

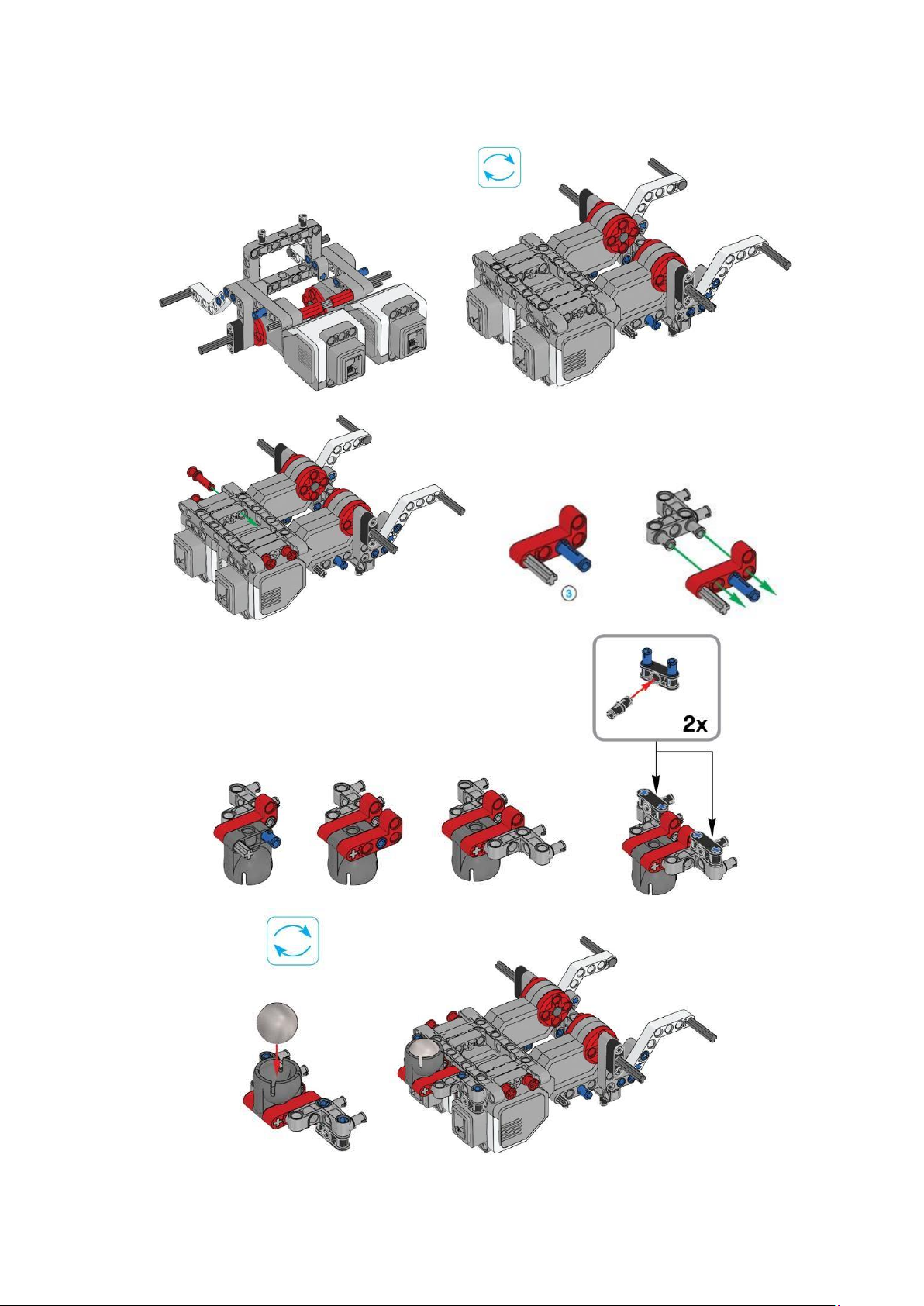

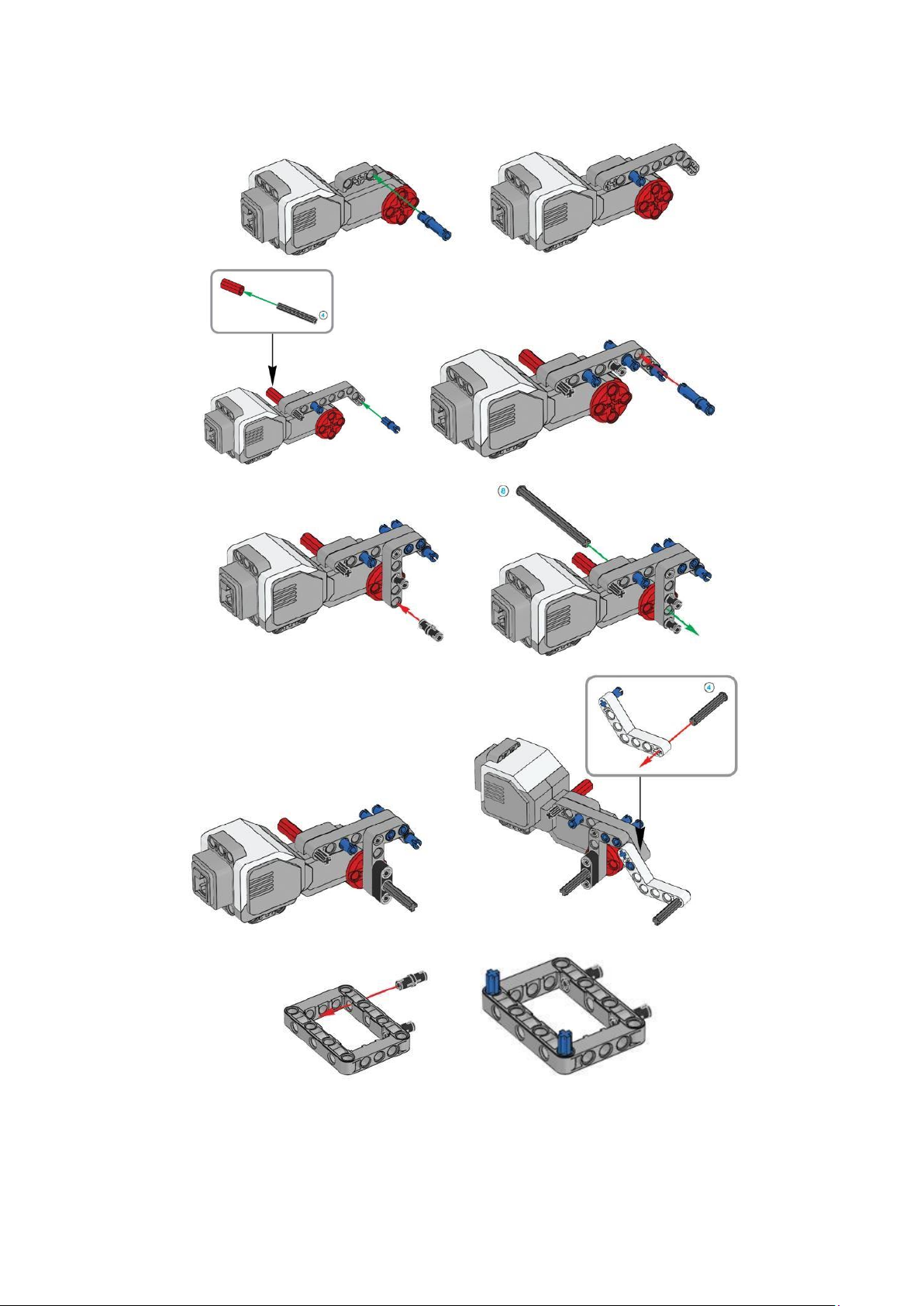

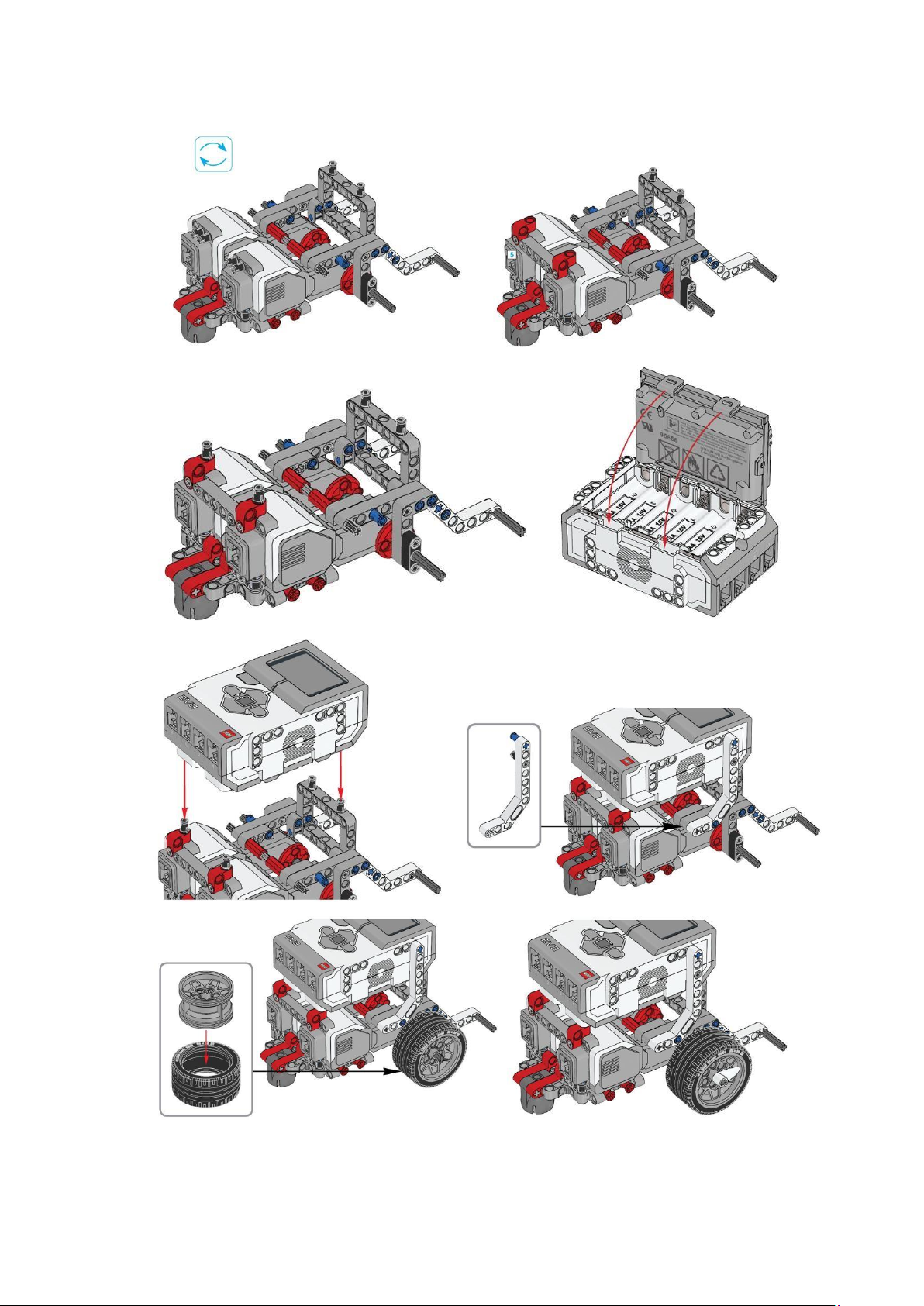

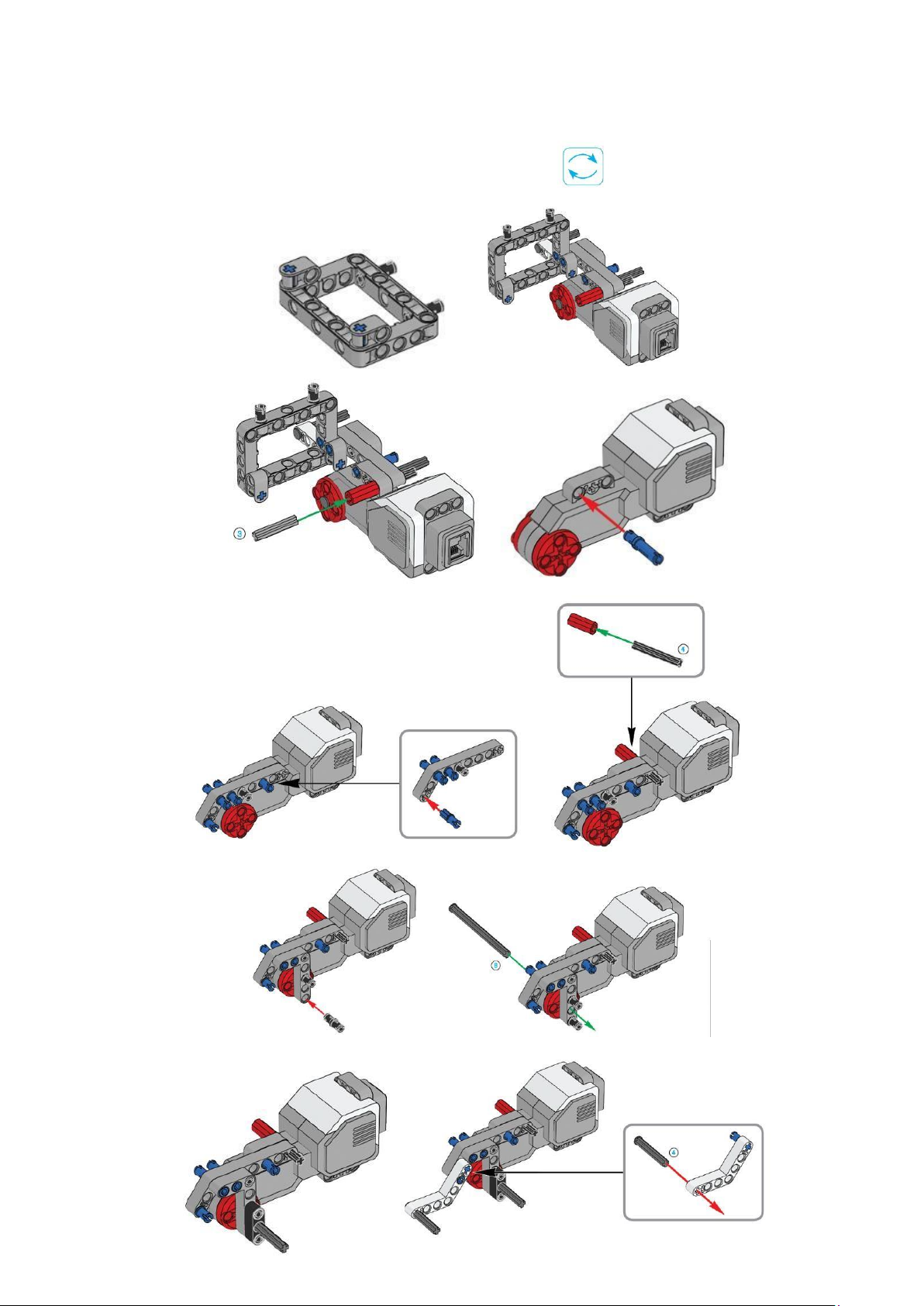

Xây dựng Hệ thống cơ điện tử như Hình 1 từ các mô đun có sẵn (Có thể tham khảo xây dựng hệ thống khác)

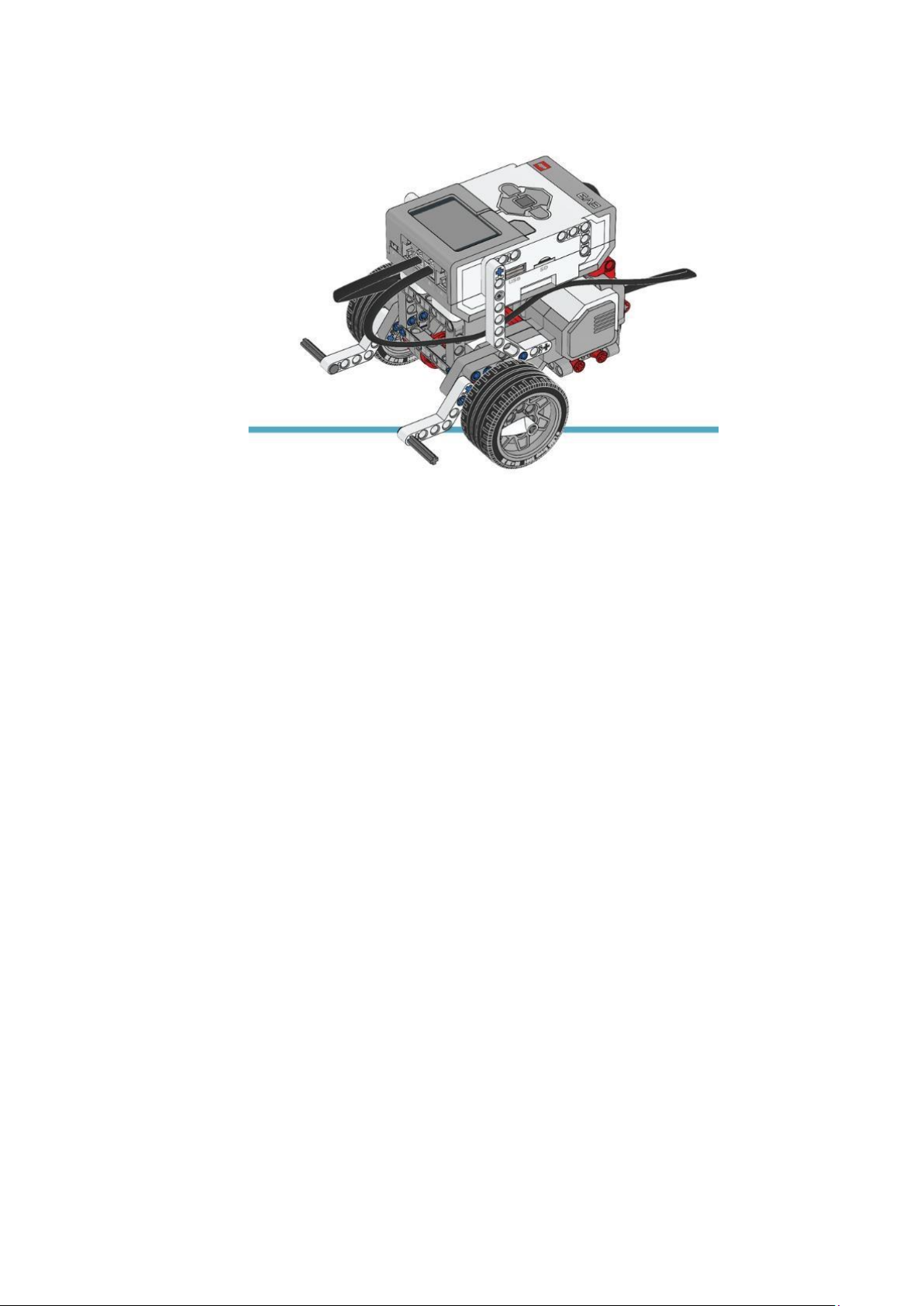

Hình 1: Mô hình Hệ thống
4.1.2 Cơ sở lý thuyết 4.1.3. Trình tự tiến hành thực hành/ thí nghiệm
4.2. Lập trình điều khiển cho hệ thống
4.2.1. Mục đích
Hiểu được nguyên lý chuyển động của hệ thống. Lập trình cho hệ thống hoạt động.
4.2.2. Cở sở lý thuyết

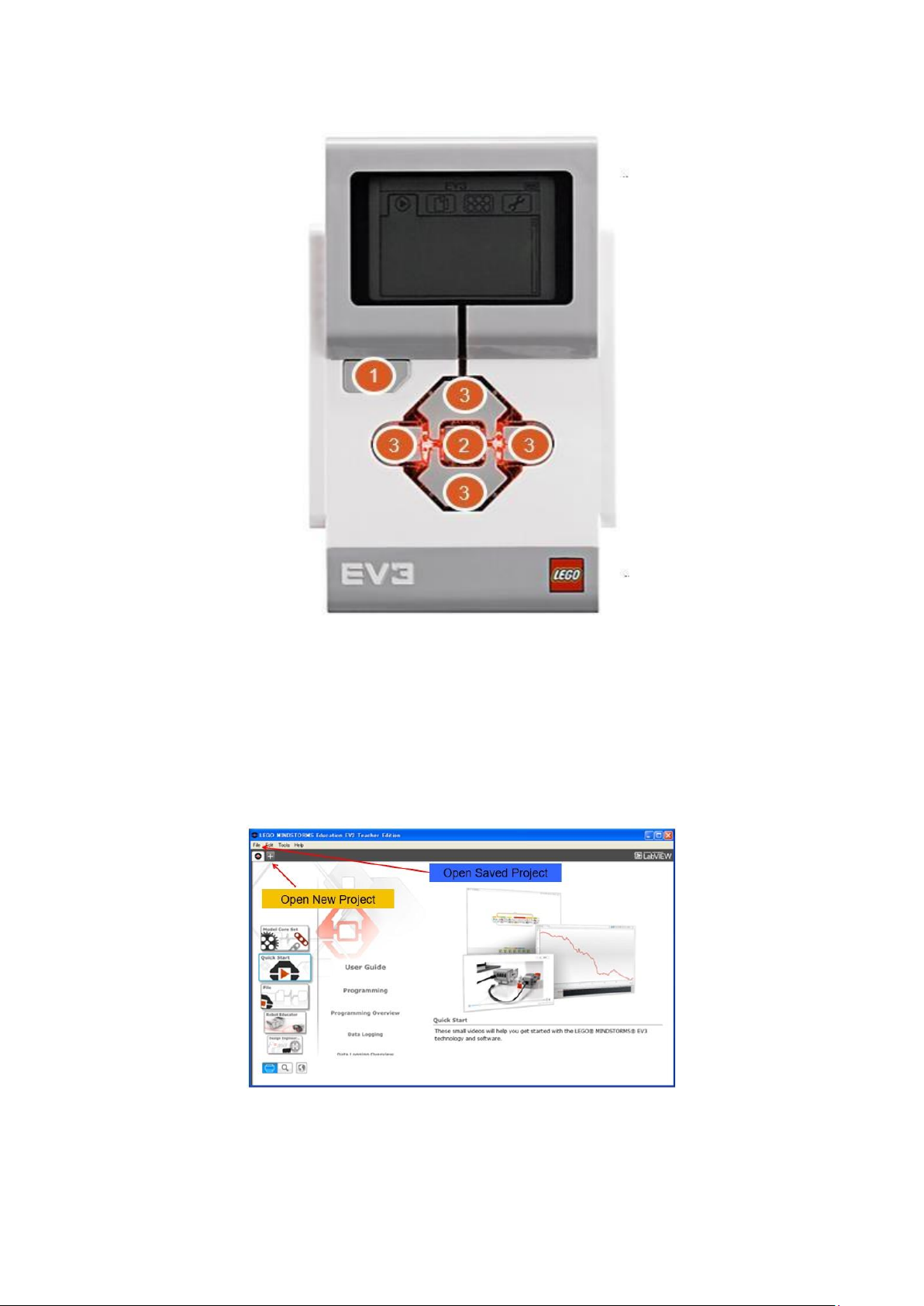

- Giao diện của Brick như Hình 2 Hình 2 Giao diện Brick Trong đó,
1 = Back: Quay lại; Dừng chương trình; Tắt nguồn robot
2 = Center Button: Lựa chọn cài đặt; Chạy chương trình; Khởi động robot
3 = L, R, Up, Down: Định hướng cho robot
- Giao diện của phần mềm lập trình
Hình 3 Màn hình chính khởi động của phần mềm

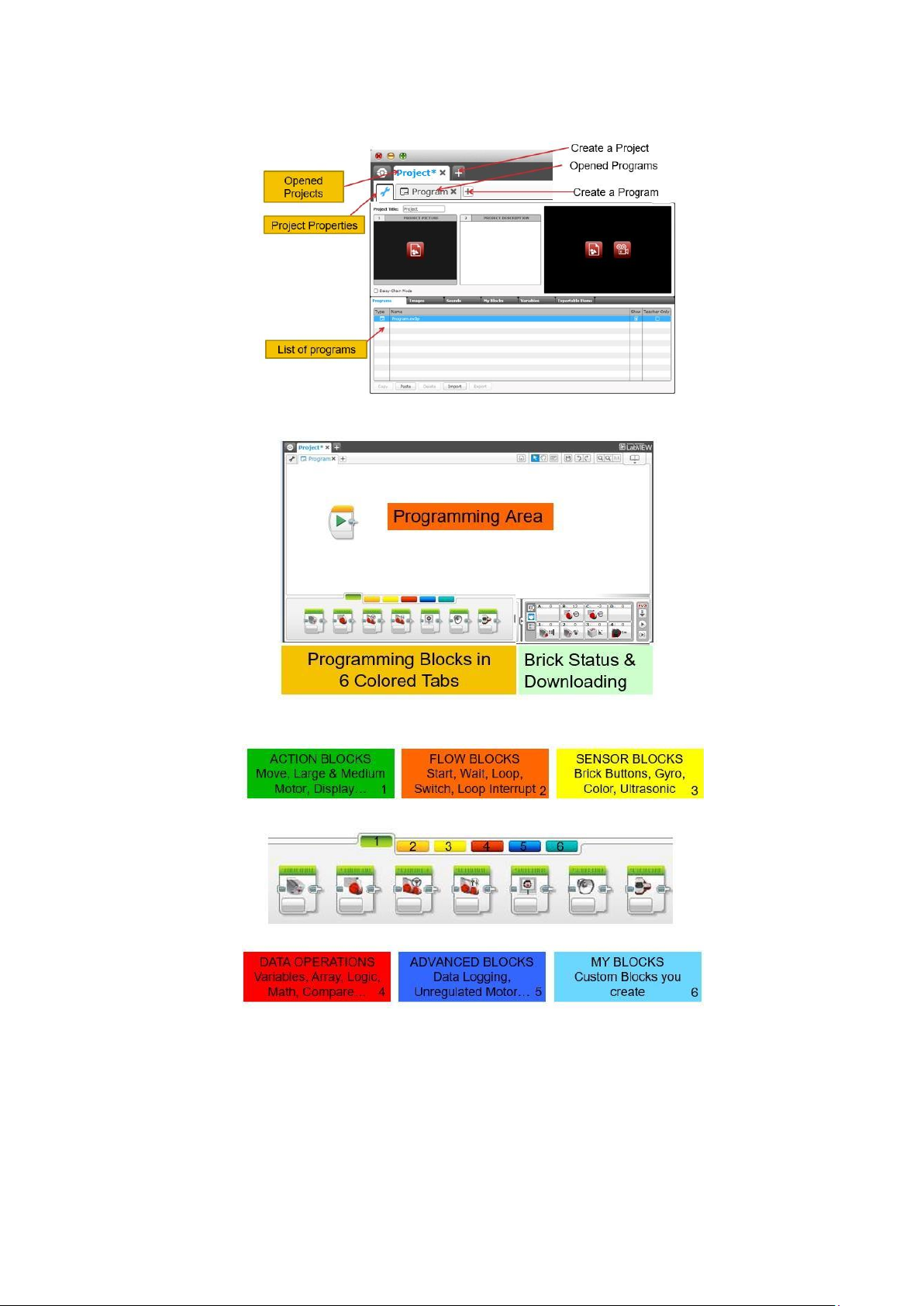

Hình 4 Tạo một chương trình mới
Hình 5 Giao diện dùng để lập trình
Hình 6 Chức năng của các khối lập trình
Các khối lập trình cơ bản
- Khối Start: Khối lệnh Start dùng để bắt đầu 1 chuỗi lệnh trong chương trình. Một
chương trình có thể có nhiều chuỗi lệnh, các chuỗi lệnh được bắt đầu với khối lệnh
Start sẽ được chạy cùng lúc khi khởi động chương trình.
Lưu ý: Nếu hệ thống đang được kết nối với máy tính, ta có thể Click chuột vào nút mũi tên màu

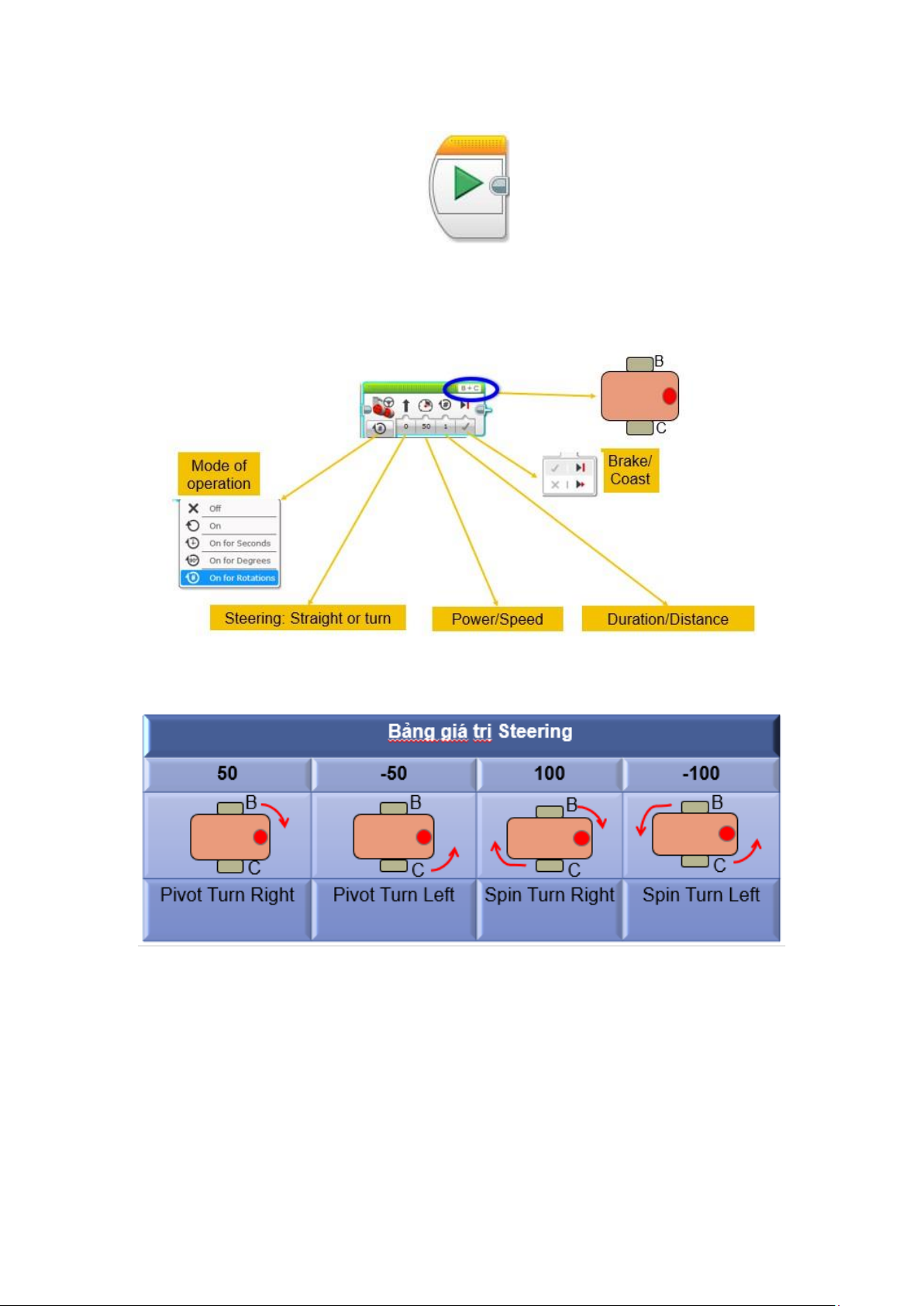

xanh trên lệnh Start để chạy chương trình. - Khối di chuyển Hình 7 Khối di chuyển
- Lập trình quay cho robot
Hình 8: Bảng giá trị để robot quay -
Khối chờ: Khối
lệnh chờ giúp cho chương trình chờ đợi trước khi thực hiện tiếp các khối lệnh tiếp theo.

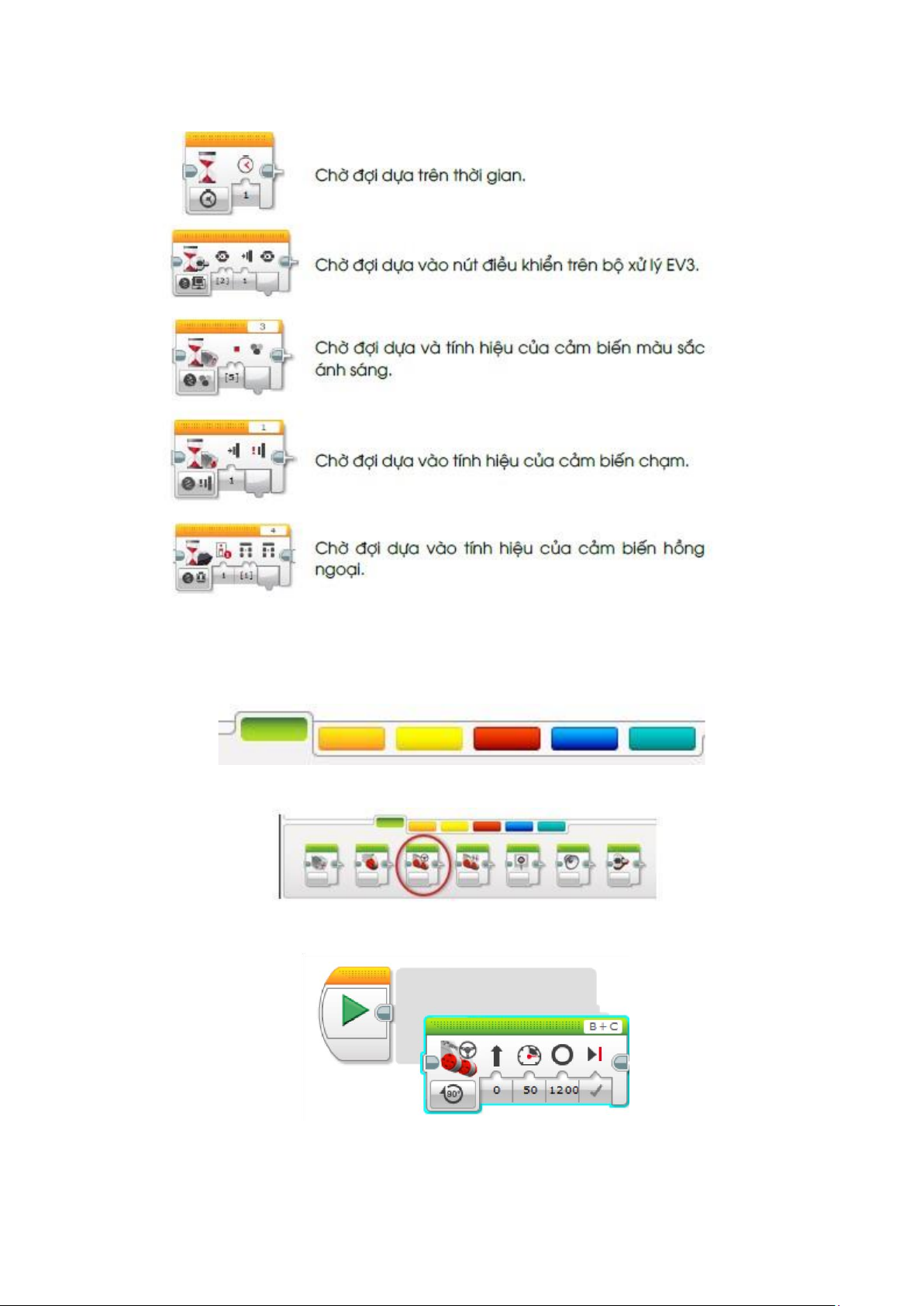

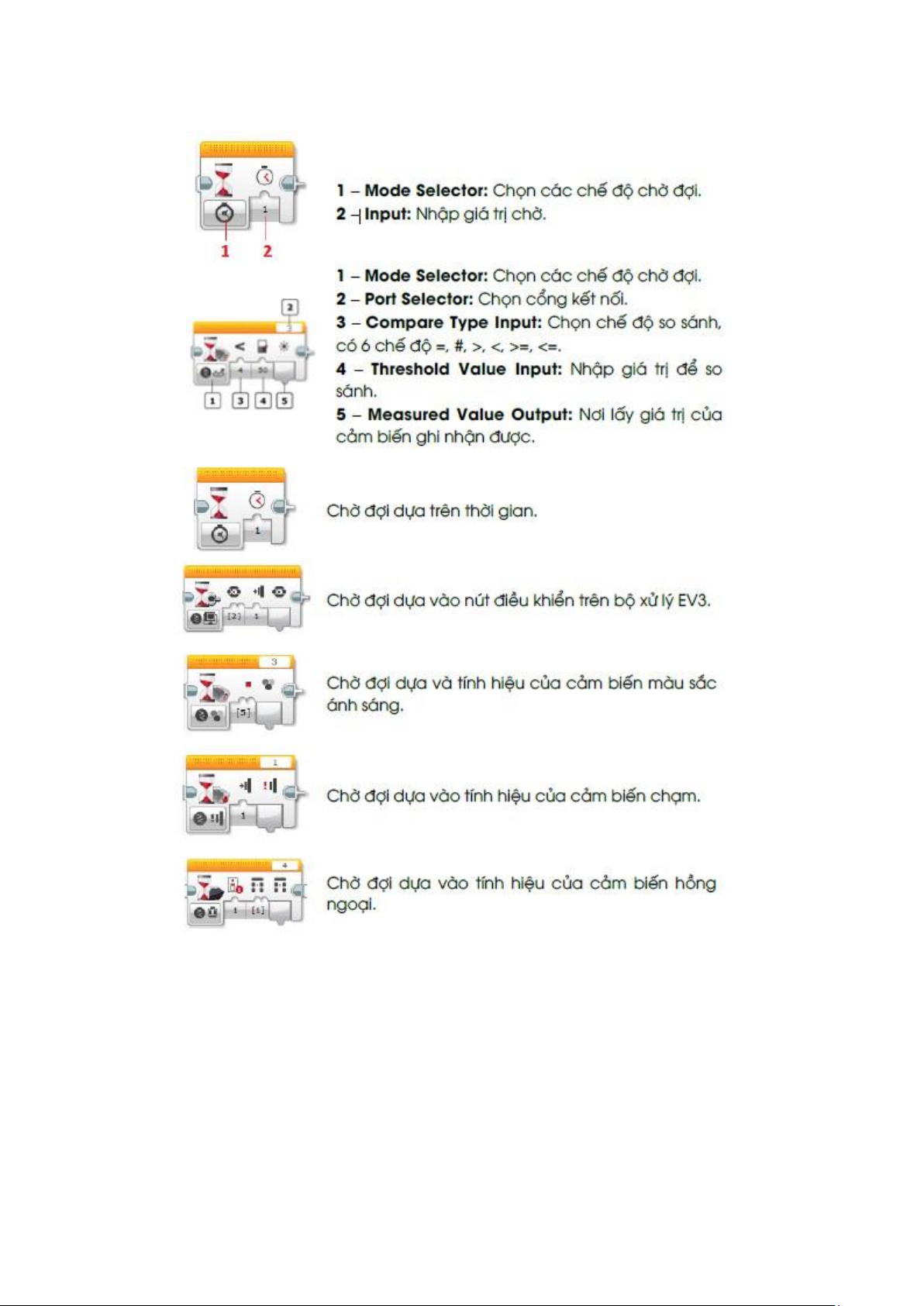

Khối lệnh này có thể chờ đợi theo thời gian hoặc giá trị của cảm biến. Hình 9 Khối lệnh chờ
Lưu ý: Khối lệnh chờ không làm dừng chương trình đang hoạt động trên robot. Nếu có một
động cơ nào được bật trước khi bắt đầu khối lệnh chờ thì nó vẫn hoạt động trong thời gian chờ
đợi. Thiết lập khối lệnh chờ:
Ví dụ 1: Điều khiển robot chuyển động đi thẳng
- STEP 1: Vào khối Green Block, Chọn và kéo khối Move Steeing vào giao diện mô phỏng Hình 10: Khối Green Block
Hình 11: Chọn khối Move Steering
Hình 12: Kéo khối move steering vào giao diện mô phỏng

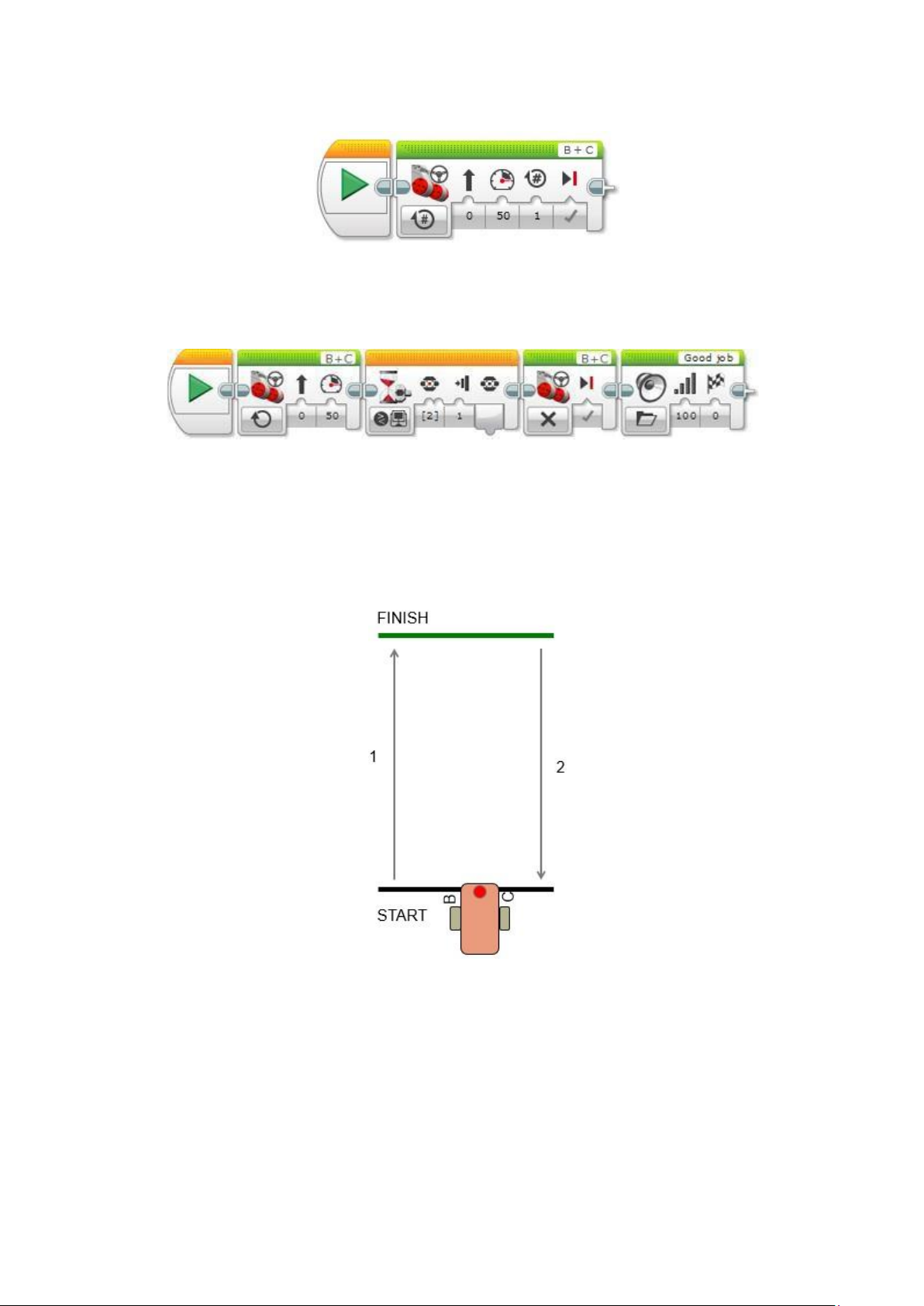

Hình 13: Lập trình mẫu cho ví dụ 1

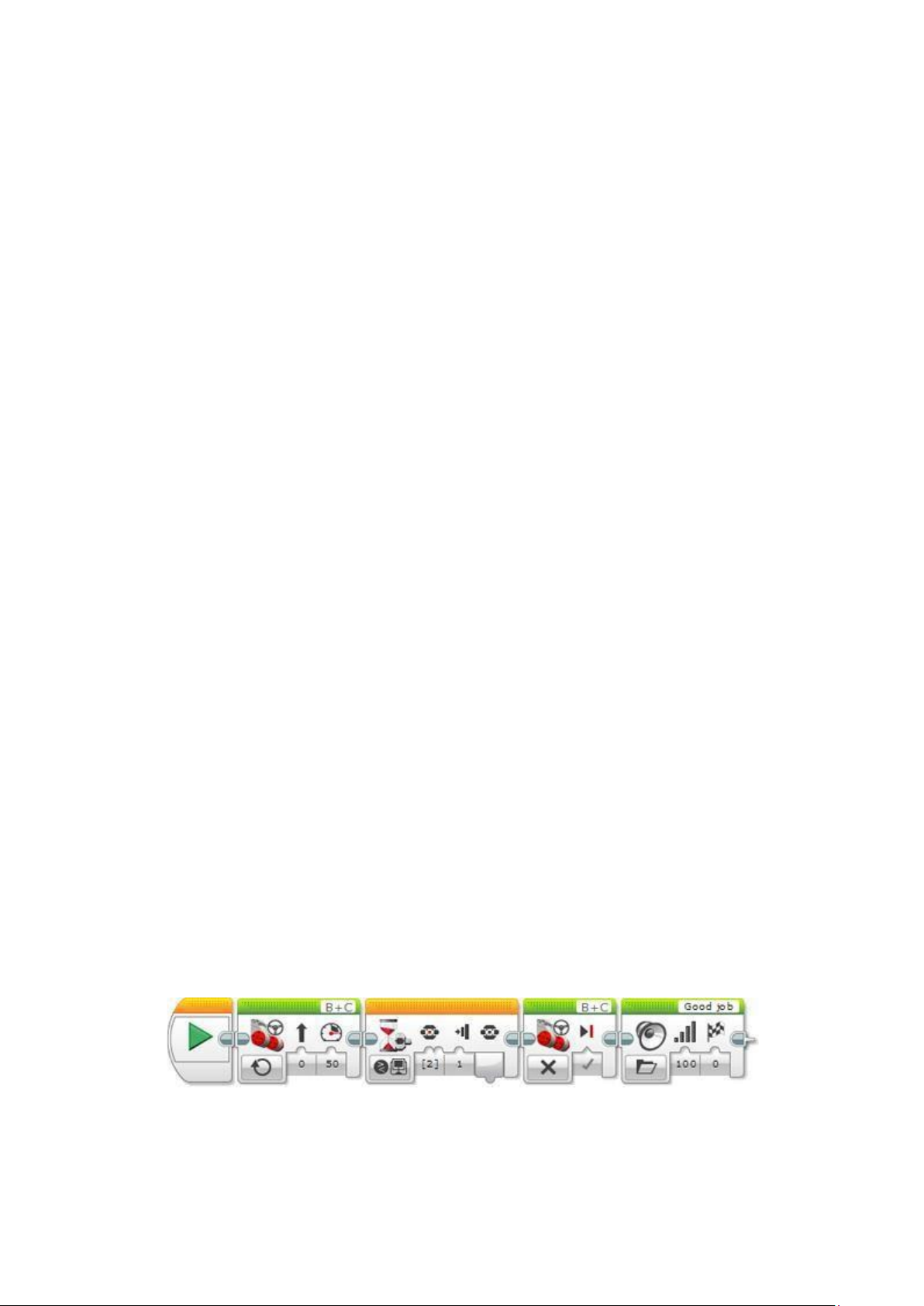

Ví dụ 2: Lập trình cho robot chạy thẳng cho đến khi nút Center trên bộ xử lý EV3 được ấn, sau
đó phát ra âm thanh good job Code mẫu:
Hình 14: Lập trình mẫu cho ví dụ 2
4.2.3. Yêu cầu công nghệ
- Yêu cầu công nghệ 1: Lập trình robot chuyển động thẳng từ vạch bắt đầu đến vạch kết
thúc, sau đó quay ngược trở lại vị trí bắt đầu như Hình 15 (thử nghiệm ở những vận tốc khác nhau)
Hình 15 Yêu cầu công nghệ 1

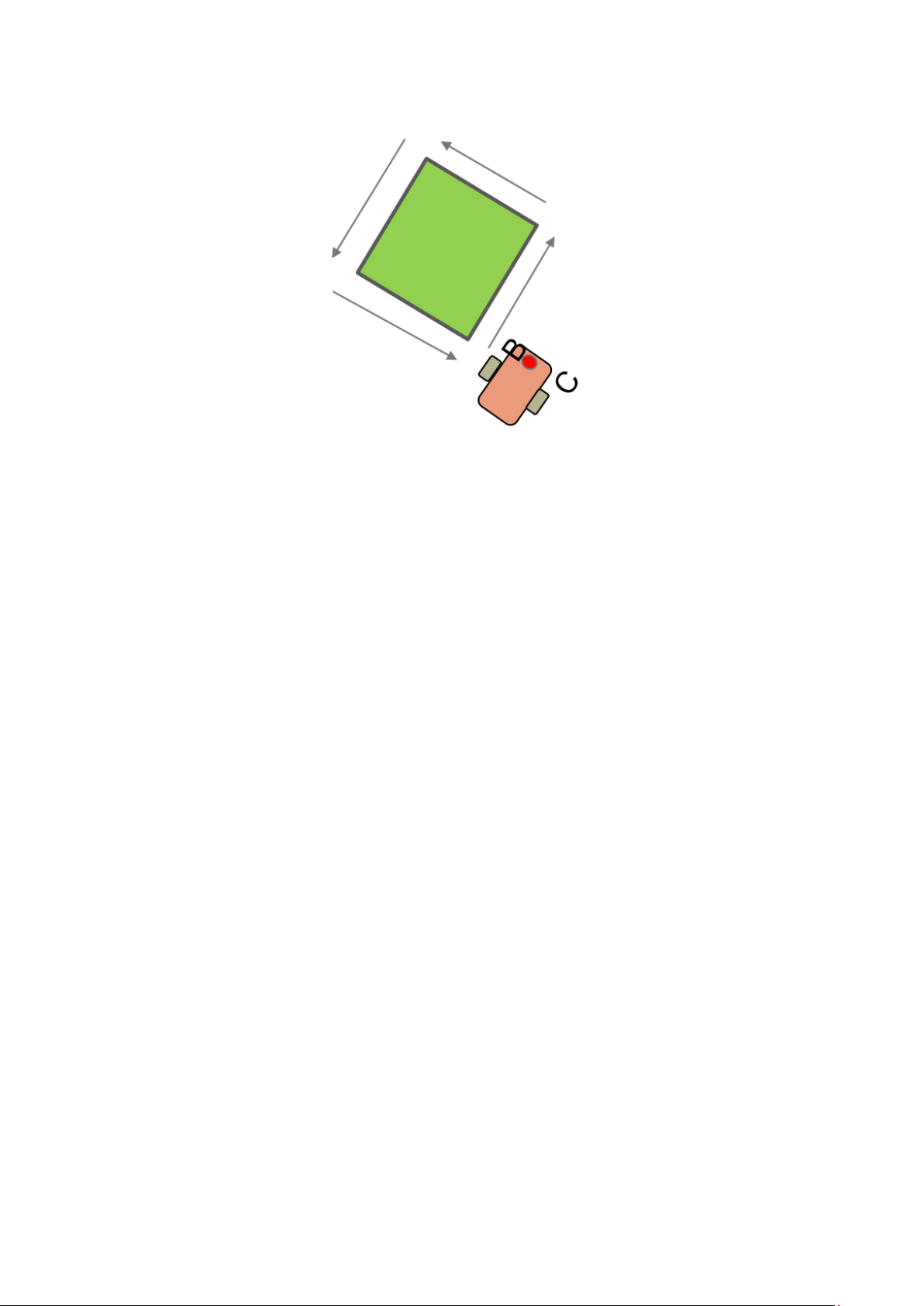

- Yêu cầu công nghệ 2: Lập trình robot chuyển động quoanh 1 khối hộp hình vuông như hình 16
Hình 16 Yêu cầu công nghệ 2
5. Báo cáo thu hoạch
5.1 Lập trình hệ thống
a. Chương trình vận hành theo yêu cầu công nghệ 1
……………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
b. Chương trình vận hành theo yêu cầu công nghệ 2
……………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
5.2 Kết luận
a. Về cấu tạo và các chức năng của hệ thống
……………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
b. Về hoạt động của hệ thống sau khi lập trình, các kiến nghị, đề xuất (nếu có)
……………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
……………………………………………………………………………………………………
…………………………………………………………………………………………………… Câu hỏi
Hãy cho biết khi chạy các khối lệnh sau, hệ thống sẽ làm gì? Trả lời
……………………………………………………………………………………………………
……………………………………………………………………………………………………
