TÊN ĐỀ TÀI: Triển Khai và Quản Lý Mạng Lưới Viễn Thông tại VNPT Phú Thọ
Người thực hiện: Hoàng Việt Anh
Giảng viên hướng dẫn: Ngô Văn Nam MỤC LỤC
LỜI CẢM ƠN................................................................................................................1
MỤC LỤC......................................................................................................................2
DANH MỤC HÌNH ẢNH.............................................................................................3
GIỚI THIỆU VỀ CÔNG TY THỰC TẬP.....................................................................4
MỞ ĐẦU........................................................................................................................5
NỘI DUNG NGHIÊN CỨU..........................................................................................7
CHƯƠNG I: MẠNG LƯỚI VIỄN THÔNG CỦA VNPT PHÚ THỌ..........................7
1. Tổng quan mạng lưới viễn thông VNPT Phú Thọ....................................................7
1.1. Tổng quan..........................................................................................................7
1.2.Sơ đồ hệ thống....................................................................................................8
2. Mạng lõi Man-E Phú Thọ..........................................................................................9
CHƯƠNG II: LẮP ĐẶT VÀ KHAI BÁO THIẾT BỊ STM-16 ACATEL-LUCENT
1660SM........................................................................................................................13
1. Lắp đặt phần cứng....................................................................................................13
2. Thực hiện khai luồng Server....................................................................................14
2.1. Từng bước khai luồng trên chương trình Go-Global UX................................14
2.2. Hệ thống truyền tín hiệu từ xe lưu động về trung tâm qua đường quang........18
KẾT LUẬN CHUNG.................................................................................................20
TÀI LIỆU THAM KHẢO............................................................................................21 DANH MỤC HÌNH ẢNH 4
GIỚI THIỆU VỀ CÔNG TY THỰC TẬP
VNPT Phú Thọ là đơn vị tiên phong trong lĩnh vực viễn thông và công nghệ
thông tin tại tỉnh Phú Thọ, đặc biệt là tại thành phố Việt Trì. Với mục tiêu phát triển
một hệ thống hạ tầng viễn thông mạnh mẽ, VNPT Phú Thọ luôn chú trọng cung cấp
các dịch vụ chất lượng cao nhằm đáp ứng tốt nhất nhu cầu của khách hàng.
Tổng quan về VNPT Phú Thọ và Trung tâm Công Nghệ Thông Tin
VNPT Phú Thọ là thành viên của Tập đoàn Bưu chính Viễn thông Việt Nam.
Ngoài nhiệm vụ quản lý mạng viễn thông nội hạt và cung cấp các dịch vụ viễn thông,
công nghệ thông tin, VNPT Phú Thọ còn có trách nhiệm đảm bảo thông tin liên lạc
trên toàn tỉnh trong mọi tình huống, kể cả trong các trường hợp khẩn cấp. Đơn vị này
cũng phục vụ cho công tác chỉ đạo của Đảng và chính quyền các cấp, cùng với việc
đảm bảo an ninh quốc phòng.
Mạng Viễn Thông VNPT Tỉnh Phú Thọ
VNPT Phú Thọ quản lý và phát triển mạng lưới viễn thông tại địa phương, đảm
bảo việc cung cấp thông tin thông suốt cho các cơ quan, tổ chức và người dân. Bên
cạnh đó, VNPT Phú Thọ còn duy trì các dịch vụ quan trọng khác, phục vụ cho các
hoạt động chính trị, an ninh, quốc phòng và các tình huống khẩn cấp.
Trung tâm Công Nghệ Thông Tin
Trung tâm Công Nghệ Thông Tin thuộc VNPT Phú Thọ là đơn vị chịu trách
nhiệm quản lý, vận hành và khai thác các mạng truyền dẫn trục, mạng MAN-E, mạng
truy nhập băng rộng cùng các dịch vụ giá trị gia tăng khác. Trung tâm đóng vai trò
quan trọng trong việc đảm bảo hoạt động ổn định của hệ thống viễn thông và công
nghệ thông tin tại tỉnh Phú Thọ. 6
Tuy nhiên, Phú Thọ cũng phải đối mặt với một số thách thức. Việc thiếu hụt
nguồn nhân lực chất lượng cao trong các lĩnh vực công nghệ vẫn là một vấn đề lớn.
Các doanh nghiệp gặp khó khăn trong việc tuyển dụng và giữ chân những chuyên gia
trong các lĩnh vực như phát triển phần mềm, quản lý dự án công nghệ và nghiên cứu
phát triển công nghệ mới. Bên cạnh đó, mặc dù có những nỗ lực trong việc triển khai
chuyển đổi số ở các cơ quan chính quyền và một số doanh nghiệp, nhưng phần lớn
các doanh nghiệp nhỏ và vừa tại Phú Thọ vẫn còn chậm trong việc áp dụng công nghệ
vào sản xuất và quản lý. Điều này ảnh hưởng đến khả năng cạnh tranh và hạn chế cơ
hội tận dụng tiềm năng từ cuộc cách mạng công nghiệp 4.0.
Với những thuận lợi và thách thức nêu trên, Phú Thọ cần tiếp tục phát huy tiềm
năng trong phát triển công nghệ thông tin và viễn thông, đồng thời tìm giải pháp để
vượt qua những khó khăn trong quá trình chuyển đổi số và phát triển công nghệ. 8
Ngoài các tuyến đường trục chính, VNPT Phú Thọ còn triển khai quang hóa
cho các tuyến rẽ nhánh, kết nối tới các xã và bộ tập trung thuê bao, đặc biệt là các
trạm BTS Vinaphone. Mạng MAN-E cũng đã được quang hóa, sử dụng các thiết bị
viễn thông hiện đại như Nortel 4E1, VOM 8E1 và 16E1, OSN-500 21E1 và Alcatel-
Lucent 1642EMC STM-1. Các thiết bị này không chỉ giúp tăng cường chất lượng
dịch vụ mà còn tạo nền tảng vững chắc cho sự phát triển của các dịch vụ viễn thông
và công nghệ thông tin trong tương lai tại tỉnh Phú Thọ.
Những nỗ lực này của VNPT Phú Thọ không chỉ giúp nâng cao chất lượng
mạng lưới mà còn góp phần vào việc thúc đẩy sự phát triển của hạ tầng viễn thông tại
tỉnh, đáp ứng nhu cầu ngày càng cao của khách hàng, đồng thời đảm bảo các dịch vụ
được cung cấp ổn định và chất lượng, mang lại trải nghiệm tốt nhất cho người sử dụng. 10
2. Mạng lõi Man-E Phú Thọ
Ngoài hệ thống truyền dẫn quang đã được đề cập, mạng viễn thông tại Phú Thọ
còn sở hữu các hệ thống chuyển mạch hiện đại với 23 node chuyển mạch, trong đó có
một tổng đài host Neax 61E kết nối với 12 vệ tinh (RLU) và 10 tổng đài độc lập. Cụ
thể, hệ thống chuyển mạch bao gồm 7 tổng đài Neax 61 XS và 3 tổng đài Starex, giúp
duy trì sự liên kết và cung cấp các dịch vụ viễn thông trong khu vực.
Mạng lõi MAN-E của VNPT Phú Thọ, như mô tả trong hình 2, bao gồm 2
router core tại Phú Thọ và Vị Xuyên. Các router này được nối trực tiếp với BRAS 2
bằng một đường quang có dung lượng 1Gbps, đồng thời kết nối với PE (Provider
Edge) bằng 2 đường quang, mỗi đường có dung lượng 1Gbps. Mạng cũng có 6 router
access, được kết nối với 2 router core bằng các đường quang dung lượng 1Gbps.
Những router này trong mạng lõi có vai trò quan trọng trong việc thu thập dung lượng
từ các thiết bị IP-DSLAM và đẩy lên BRAS và PE để cung cấp các dịch vụ cho khách hàng.
BRAS (Broadband Remote Access Server) chủ yếu cung cấp dịch vụ Internet
cho người dùng, trong khi PE (Provider Edge) chuyên cung cấp các dịch vụ VPN
(Virtual Private Network). Đặc biệt, tại VNPT Phú Thọ, các dịch vụ viễn thông cũng
được mở rộng với sự có mặt của dịch vụ MyTV, phục vụ nhu cầu giải trí truyền hình
trực tuyến cho người dân địa phương. 12

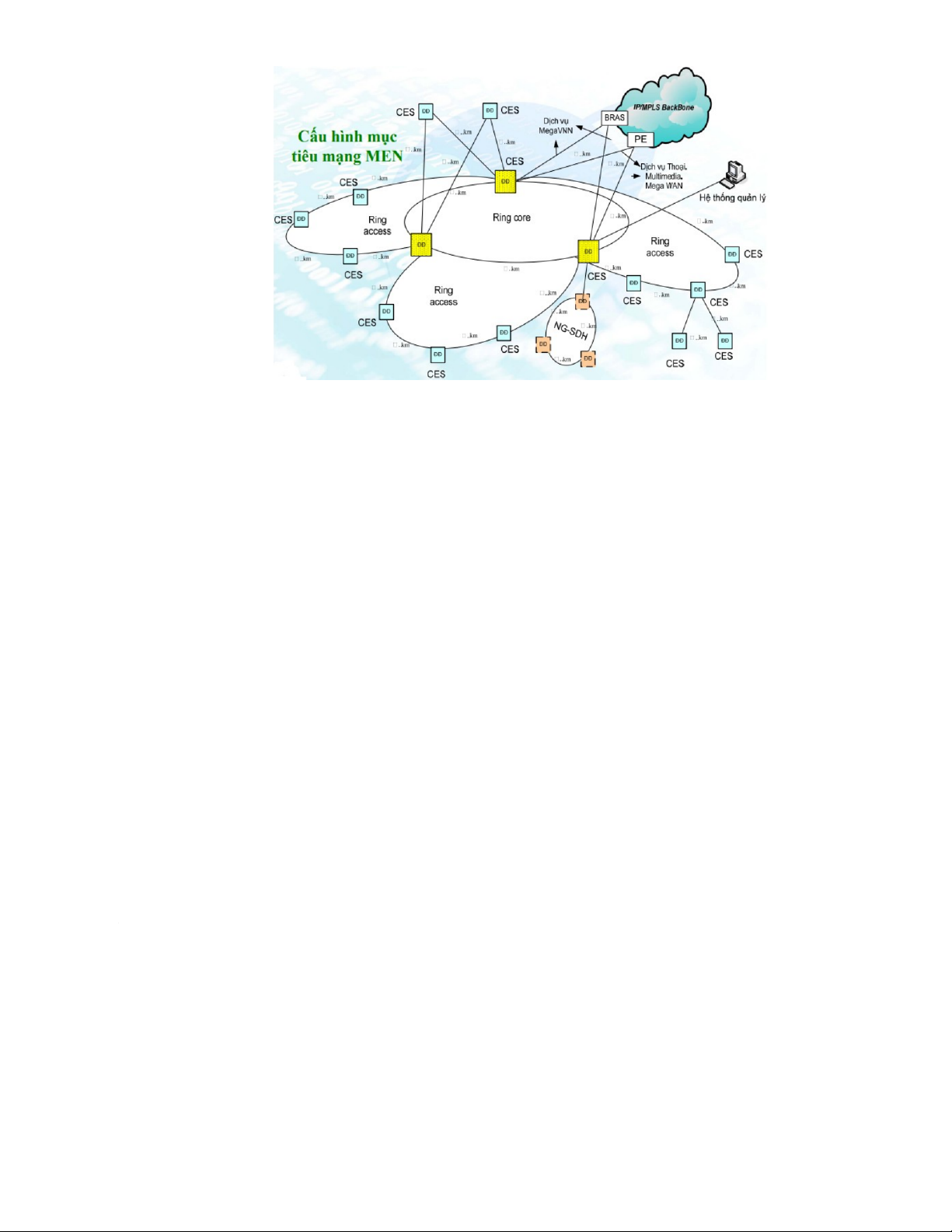

Hình 1.3: Cấu hình mục tiêu mạng MAN – E
Các thiết bị thu gom lưu lượng trong mạng MAN được gọi là CES
(Customer Edge Switches), và chúng được kết nối với nhau bằng đôi sợi quang
trực tiếp. Để đáp ứng các yêu cầu về dung lượng cao, khi cần thiết lập kết nối
có dung lượng từ 2 kết nối 10 Gbps trở lên, các thiết bị CES sẽ được kết nối
thông qua thiết bị truyền dẫn C/DWDM (Coarse/Dense Wavelength Division
Multiplexing) để ghép bước sóng. Điều này giúp nâng cao khả năng truyền tải
dữ liệu với dung lượng lớn. Khi dung lượng yêu cầu từ 2.5 Gbps trở lên, kết nối
giữa các thiết bị CES sẽ sử dụng kết nối 10 Gbps. Trong trường hợp dung
lượng yêu cầu lớn hơn 2 Gbps nhưng nhỏ hơn 2.5 Gbps, các thiết bị sẽ sử dụng kết nối 2 Gbps.
Cấu hình mạng của các CES có thể kết nối với nhau theo nhiều hình thức khác
nhau như hình sao, chuỗi, ring hoặc kết hợp ring với các tuyến nhánh, tùy theo yêu
cầu về tính linh hoạt và độ ổn định của mạng. Để đảm bảo chất lượng và độ tin cậy, 14
CHƯƠNG II: LẮP ĐẶT VÀ KHAI BÁO THIẾT BỊ STM-16 ACATEL-LUCENT 1660SM
1. Lắp đặt phần cứng
Thiết bị STM-16 (SG-SDH ADM) Alcatel-Lucent 1660SM bao gồm ba phần
chính, mỗi phần đảm nhiệm một chức năng quan trọng trong quá trình vận hành của
thiết bị. Top Rack Unit (TRU): Đây là phần cung cấp nguồn cho toàn bộ thiết bị. TRU
nhận nguồn đầu vào và phân phối nguồn điện cho các bộ phận khác của thiết bị, bao
gồm cả Frame, các card chức năng và quạt làm mát. TRU được bảo vệ bởi các cầu chì
30A và 8A để đảm bảo nguồn điện ổn định và an toàn cho thiết bị. Frame: Đây là
phần chứa các card chức năng của thiết bị. Frame có khả năng cắm tối đa 15 card
A21E1, mỗi card có 21 luồng E1 để truyền tải tín hiệu. Frame cũng chứa các card
quan trọng khác để vận hành thiết bị, bao gồm:
5 card P63E: Chức năng điều khiển các card E1 và quản lý luồng dữ liệu.
2 card Matrix: Đảm nhận việc kết nối và xử lý tín hiệu.
2 card Congi: Dùng để cắm cáp nguồn, cáp cảnh báo nguồn và cáp Ethernet kết nối với server.
1 card Equico: Chứa thẻ smart và cổng COM để khai báo và cấu hình thiết bị.
2 card Co-16: Dùng để cắm cáp quang đến và đi, kết nối các tín hiệu quang trong mạng.
Các card chức năng khác tùy thuộc vào yêu cầu của hệ thống.
Quạt làm mát: Hai quạt được sử dụng để làm mát toàn bộ thiết bị, giúp duy
trì nhiệt độ ổn định và tránh các hư hỏng do quá nhiệt. 16
Hình 1.5: Chọn server Normal Desktop
- Chọn server và chọn map cần khai báo luồng. Chọn điểm đầu và cuối của
luồng cần khai báo (giữ phím Ctrl khi chọn).
Hình 1.6: Chọn map cần khai báo 18
Hình 1.8: Chọn luồng cần khai báo
- Chờ luồng được update sau đó nhấn Refresh. Sau đó nhấp chuột phải vào
trạm cần xem lại luồng vừa khai báo chọn Starting/Ending paths như hình. 20
2. Thiết bị biến đổi điện - quang và quang - điện: Để truyền tín hiệu E1 qua
đường quang, cần có các thiết bị chuyển đổi giữa tín hiệu điện và quang. Tín
hiệu điện từ xe lưu động sẽ được chuyển thành tín hiệu quang thông qua thiết bị
biến đổi điện - quang. Sau khi tín hiệu quang được truyền qua đường quang,
tại trung tâm truyền hình, tín hiệu quang sẽ được biến đổi lại thành tín hiệu điện
qua thiết bị biến đổi quang - điện.
3. Thiết bị RAD: Để đảm bảo việc truyền tải tín hiệu ổn định và hiệu quả, các
thiết bị RAD thường được sử dụng trong hệ thống này. RAD được chọn vì tính
nhỏ gọn, dễ dàng tích hợp và có khả năng hỗ trợ truyền tải 4 luồng E1, phù hợp
với nhu cầu truyền tín hiệu từ xe lưu động về trung tâm truyền hình.
4. Đảm bảo đường quang: Cán bộ viễn thông cần thiết lập và đảm bảo một
đường quang ổn định và chất lượng từ xe lưu động về trung tâm truyền hình.
Điều này bao gồm việc kiểm tra và theo dõi tình trạng kết nối quang trong suốt
thời gian diễn ra truyền hình trực tiếp, đồng thời xử lý nhanh chóng các sự cố có thể phát sinh.
Với các thiết bị chuyển đổi và đường truyền quang ổn định, hệ thống này giúp
đảm bảo việc truyền tải tín hiệu chất lượng cao từ xe lưu động đến trung tâm
truyền hình, phục vụ cho các chương trình truyền hình trực tiếp mà không bị gián đoạn. 22
1.5. Định hướng phát triển sau thực tập
Trong suốt quá trình thực tập, em đã có cơ hội thực hành kỹ năng viết báo cáo
kỹ thuật, ghi chép log, cũng như tổng hợp thông tin về các sự cố và giải pháp xử lý.
Thông qua các công việc này, em đã cải thiện được khả năng phân tích và tư duy
logic, giúp xác định nhanh chóng nguyên nhân lỗi và đưa ra phương án khắc phục
hiệu quả. Những kỹ năng này sẽ là nền tảng vững chắc giúp em tự tin hơn khi đối mặt
với các thách thức trong công việc tương lai. TÀI LIỆU THAM KHẢO https://vi.wikipedia.org/wiki/ https://phutho.vnpt.vn/ https://vinahost.vn/
Các cài liệu được cung cấp tại công ty 24
