BÀI 2: THIẾT KẾ ĐÈN ĐƯỜNG CÓ 4 LÀN XE I. YÊU CẦU
Tìm một con đường bất kì trong Tp.HCM tối thiểu có 4 làn đường. Sau đó lấy
kích thước thực tế của con đường đó tiên hành mô phỏng bằng phần mềm Dialux Evo.
Sử dụng tiêu chuẩn M4.
Tiến hành mô phỏng với 3 loại đèn (LED) có công suất trong khoảng sau: o90 đến 110 W o140 đến 160 W o220 đến 260 W
Ứng với mỗi loại đèn các bạn mô phỏng với 3 kiểu bố trí 1 bên, so le và đối
xứng, trong mỗi trường hợp bố trí các bạn cho khoảng cách trụ đèn chạy từ 15m
đến 40m. Từ đó tìm ra khoảng cách tối ưu của mỗi loại bố trí.
Lấy kết quả minh chứng cho từng trường hợp. Và từ đó kết luận loại đèn nào
được chọn và cách bố trí nào phù hợp. Nhận xét. II. THỰC HIỆN
Theo tiêu chuẩn EN 13201:2015
Lớp M dành cho đường trong và ngoài đô thị, với phương tiện chủ yếu là xe cơ
giới, nơi giá trị độ chói có thể tính toán được.
Lớp C dành đường cơ giới, người đi bộ nơi không thể tính toán giá trị độ chói:
đường thương mại, vòng xuyến, ngã ba, đường có người đi bộ và xe đạp, đường hầm
Lớp P và HS chủ yếu dành cho người đi bộ hoặc xe đạp, đường dân sinh, khu vực
tiếp giáp với các đường vận chuyển như làn khẩn cấp, khu vực đỗ xe, vỉa hè 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu
Lớp SC và EV là lớp bổ sung trong đó điều quan trọng là phải tính toán ánh sáng
bán hình trụ hoặc hình học, đó là nơi nhận dạng khuôn mặt và về mặt thẳng đứng
có tầm quan trọng đáng kể.
Lựa chọn Quốc lộ 13 làm con đường mô phỏng. Thông số Đường QL13 Số làn đường 6 Dải phân cách 1m Chiều rộng nền đường 6x4m
Tiến hành mô phỏng
1. Đèn có công suất từ 90 đến 110W

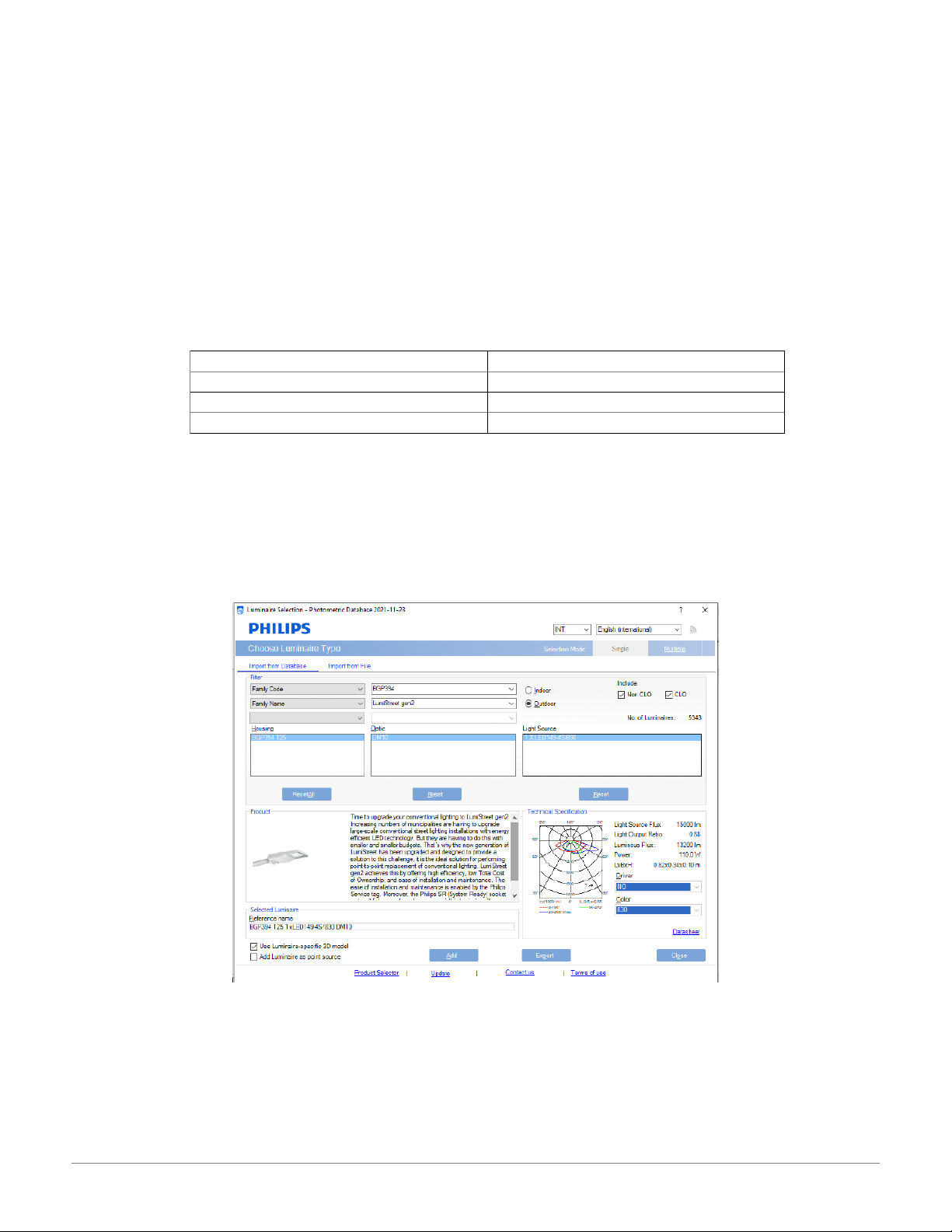

Chọn đèn BGP394 T25 1 xLED149-4S/830 DM10 có quang thông 15000 lm, công suất 110W.

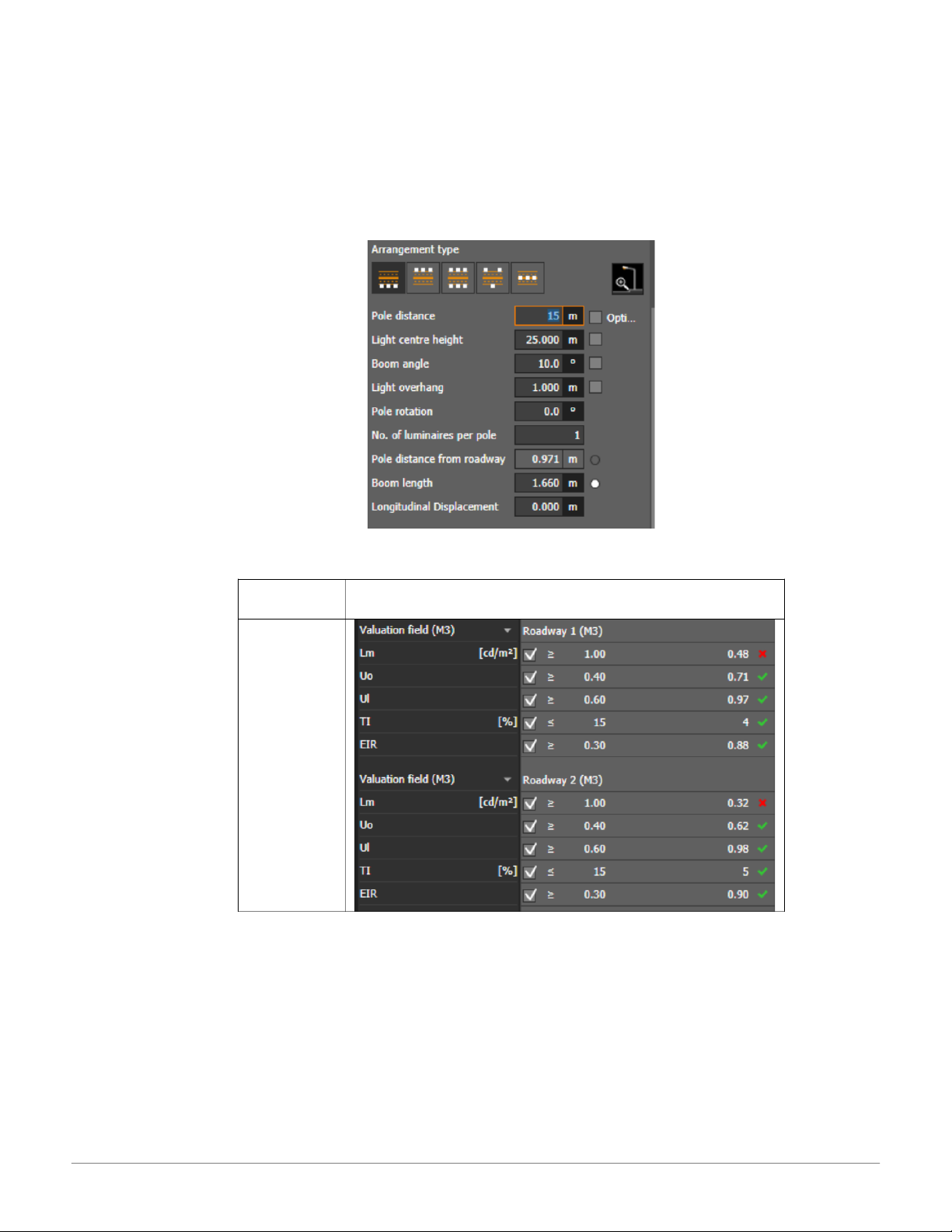

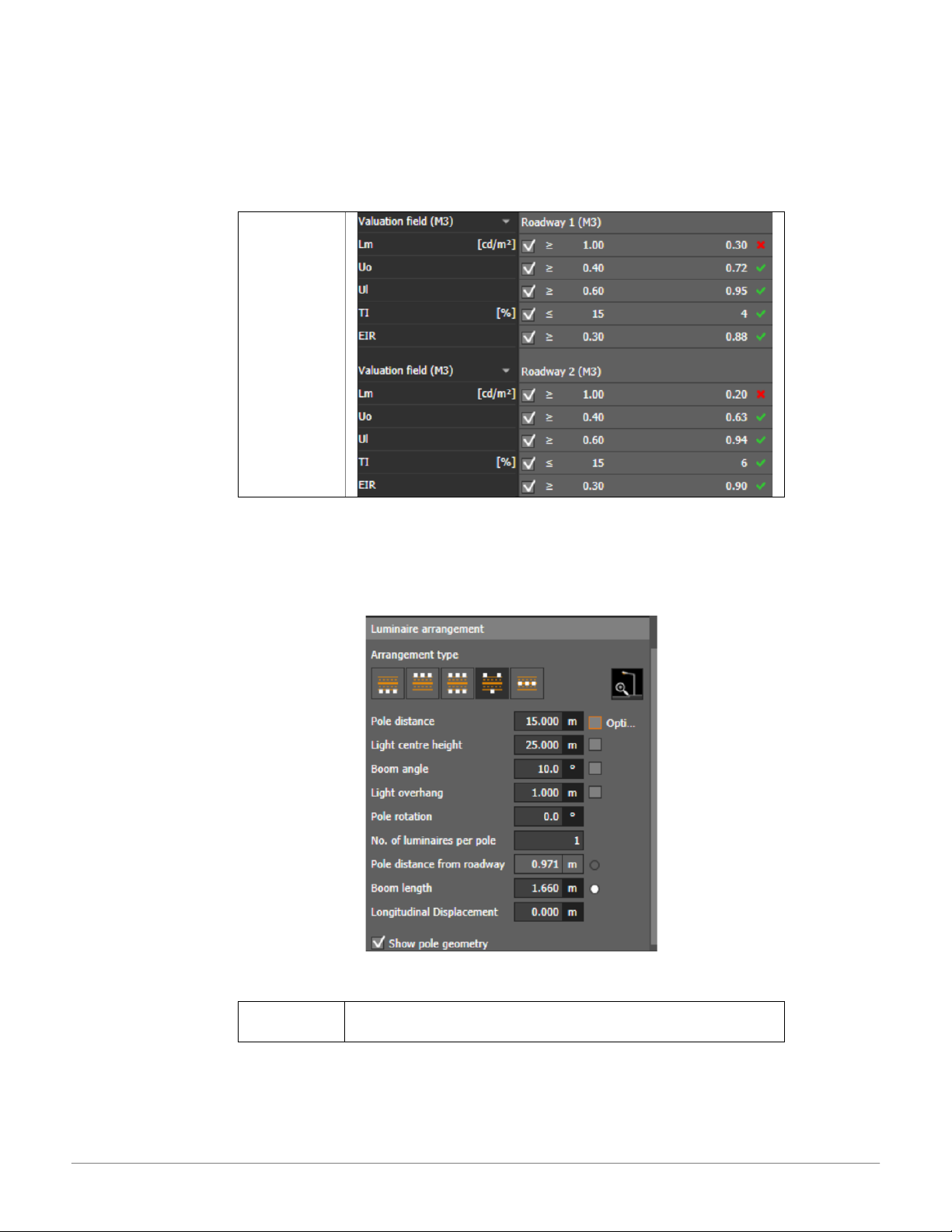

Chiếu sáng 1 bên (chắn sáng toàn bộ):
l/h ≤ 1 → chiều cao cột h ≥ 25m, chọn 25m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu
e/h ≤ 3,7 → khoảng cách giữa hai cột đèn gần nhất e ≤ 92,5m

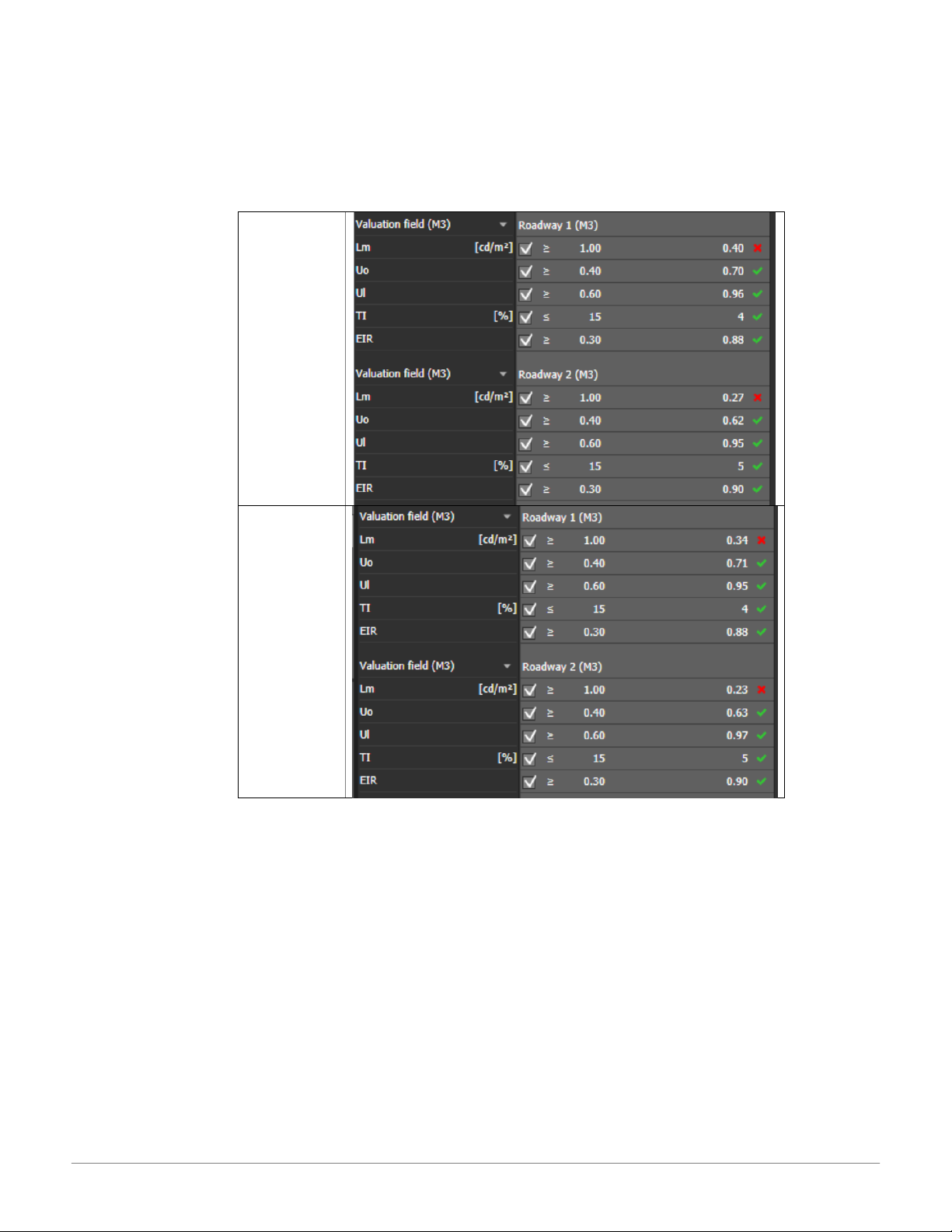

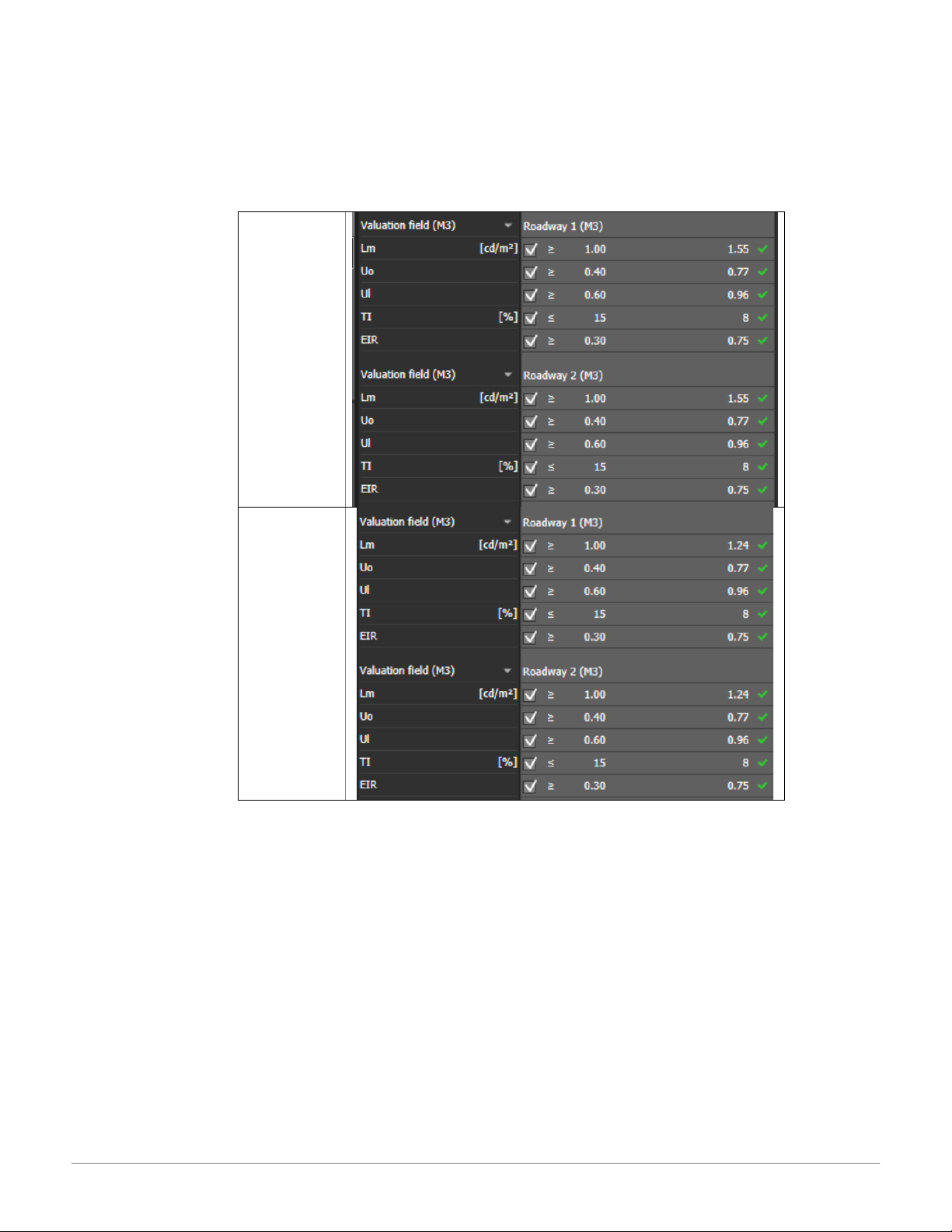

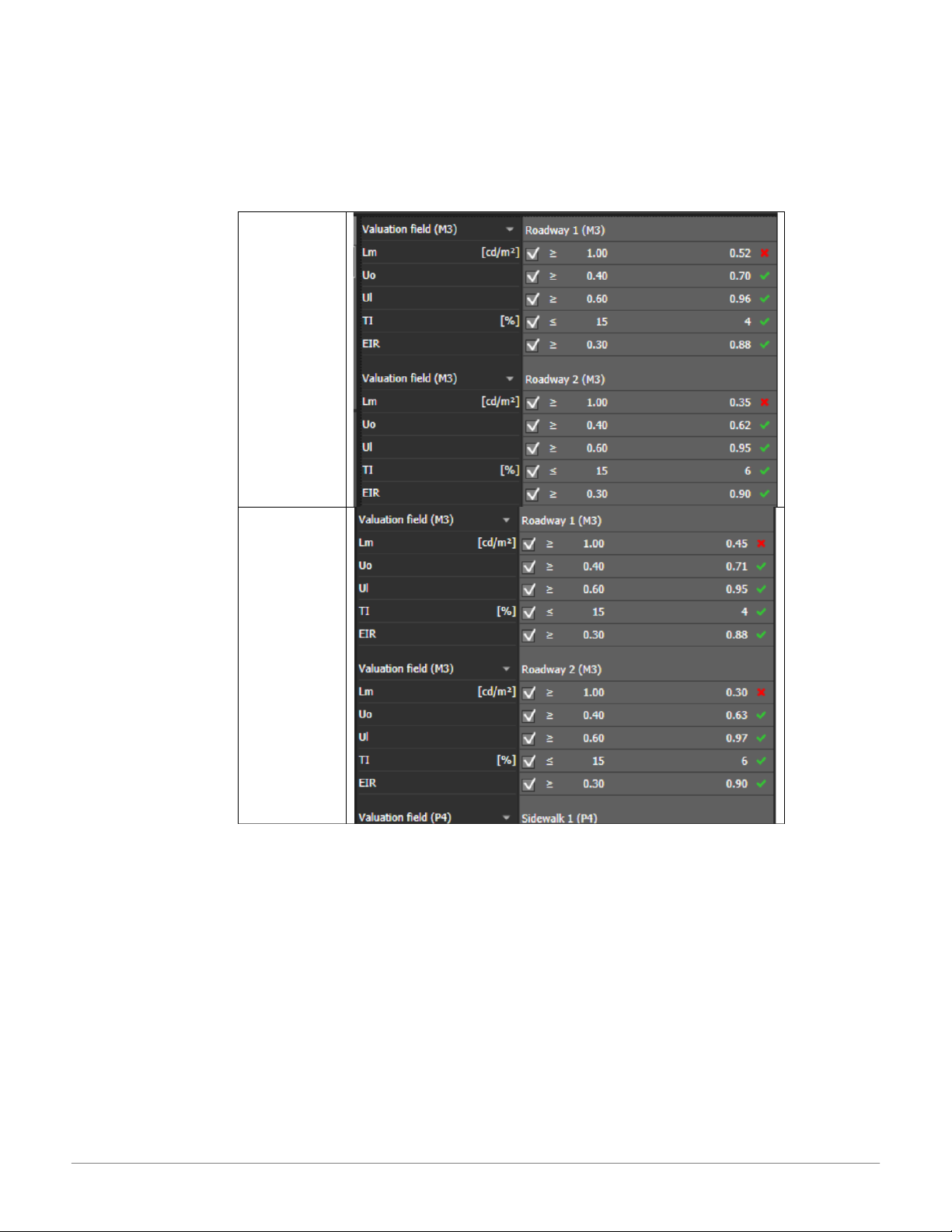

Cho khoảng cách giữa các cột đèn (Pole distance) chạy từ 15 đến 40m: Khoảng Kết quả cách 15m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 20m 25m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 30m 35m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 40m
Không có kết quả nào đạt chuẩn, độ chói (Lm) các trường hợp không đủ

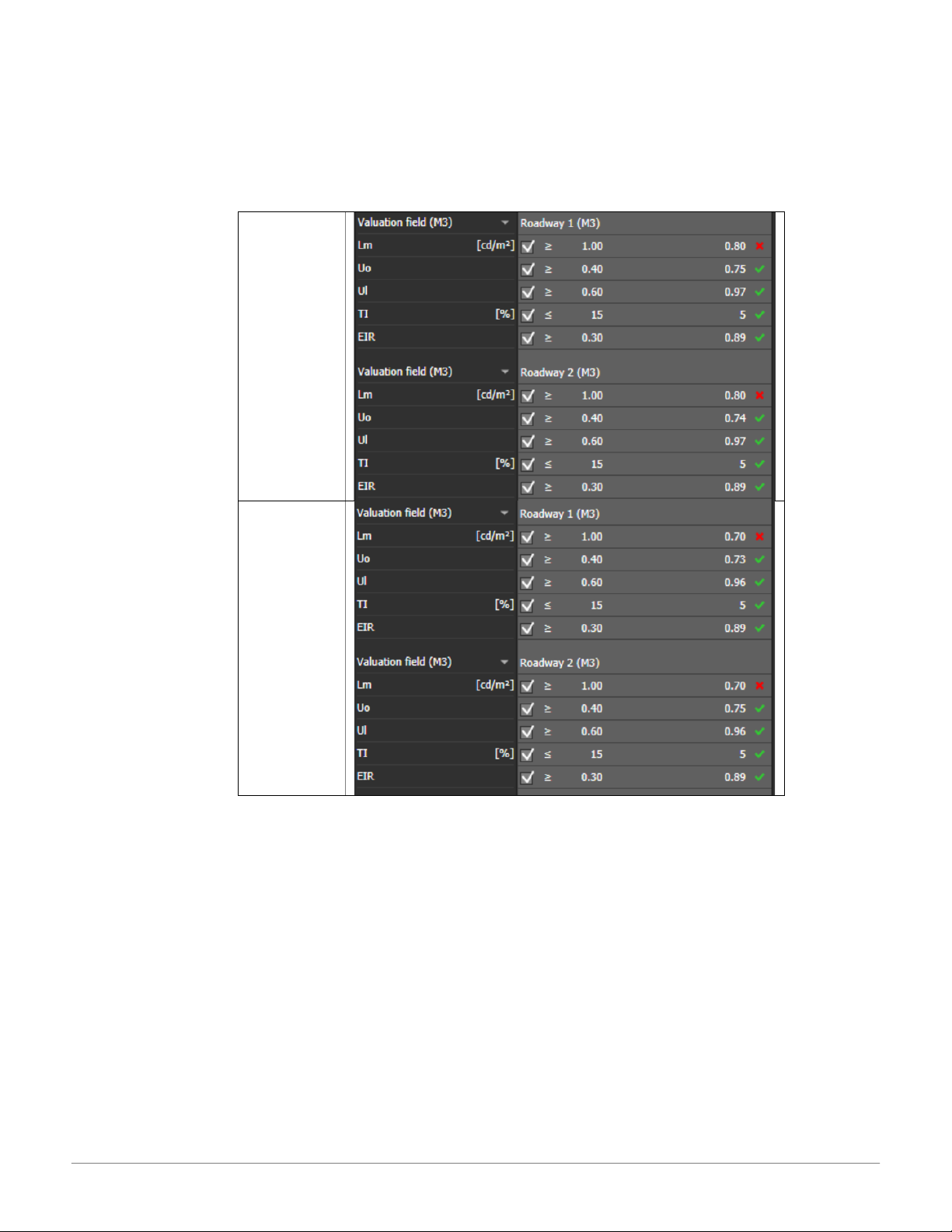

Chiếu sáng sole (chắn sáng toàn bộ):
l/h ≤ 1 → chiều cao cột h ≥ 25m, chọn 25m
e/h ≤ 3,4 → khoảng cách giữa hai cột đèn gần nhất e ≤ 85m

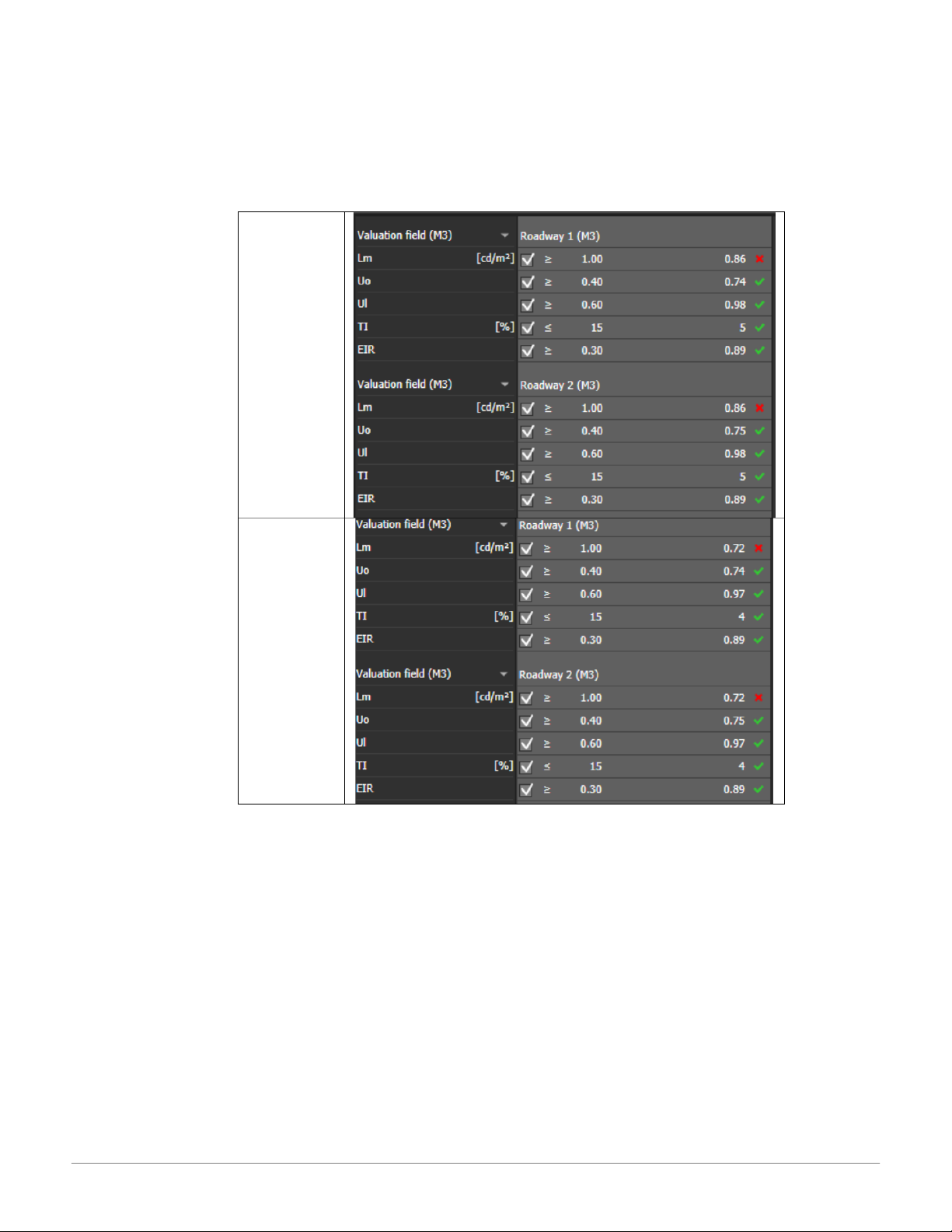

Cho khoảng cách giữa các cột đèn (Pole distance) chạy từ 15 đến 40m: Khoảng Kết quả cách 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 15m 20m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 25m 30m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 35m 40m
Chọn khoảng cách 20m phù hợp với chuẩn

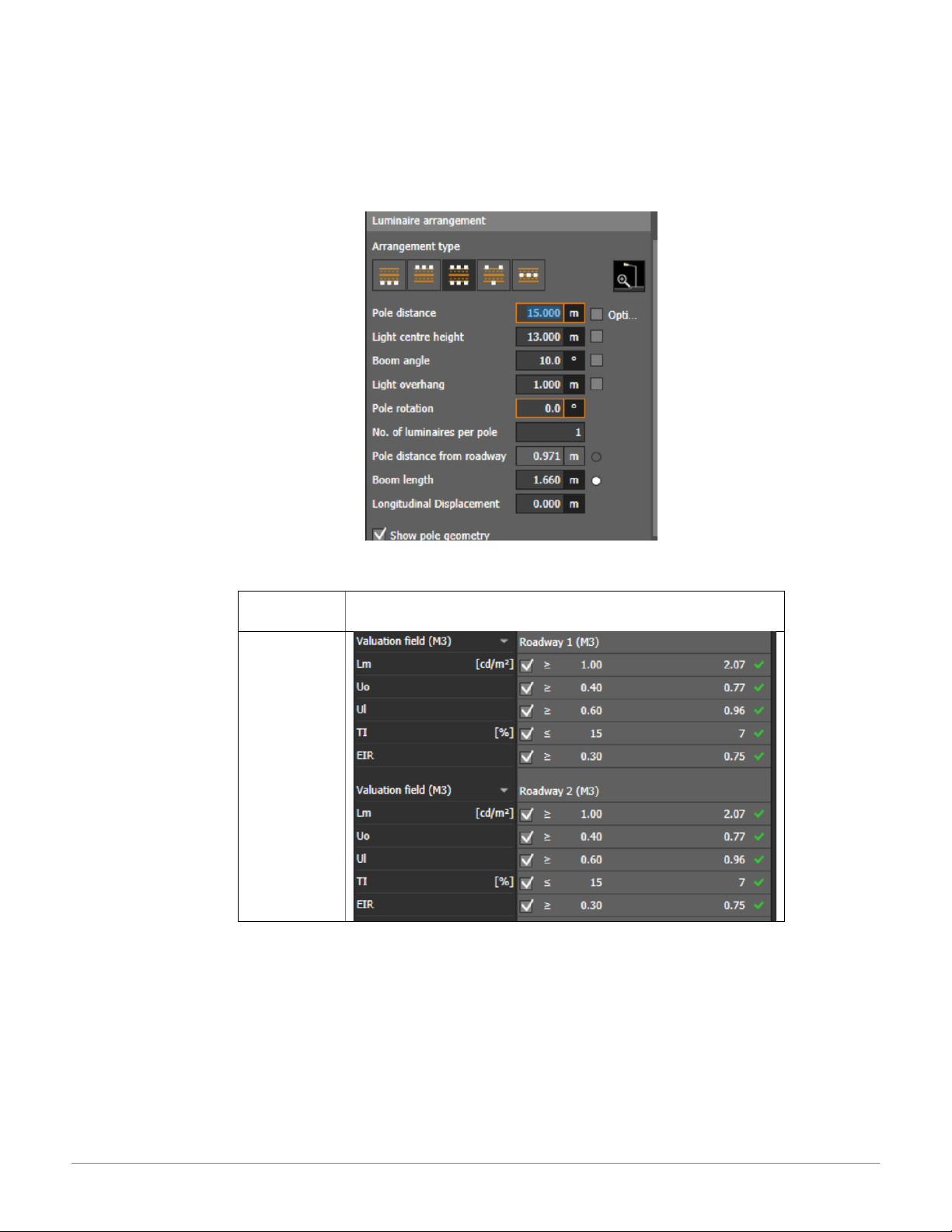

Chiếu sáng 2 bên (Chắn sáng toàn bộ):
l/h ≤ 2 → chiều cao cột h ≥ 12,5m, chọn 13m
e/h ≤ 3,7 → khoảng cách giữa hai cột đèn gần nhất e ≤ 48,1m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu
Cho khoảng cách giữa các cột đèn (Pole distance) chạy từ 15 đến 40m: Khoảng Kết quả cách 15m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 20m 25m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 30m 35m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 40m Chọn khoảng cách 30m
2. Đèn có công suất từ 140 đến 160W

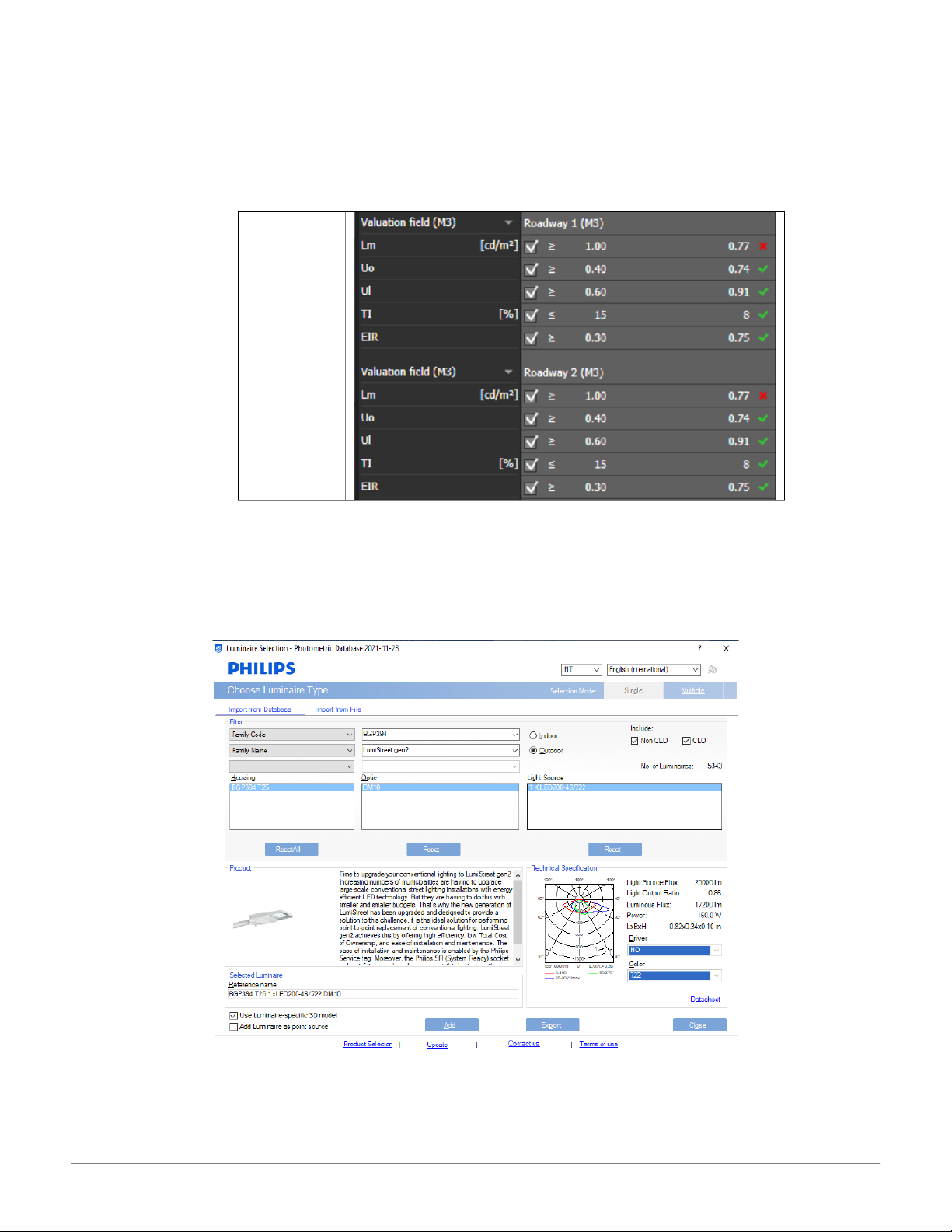

Chọn đèn BGP394 T25 1 xLED200-4S/722 DM10 có quang thông 20000 lm, công suất 160W 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu

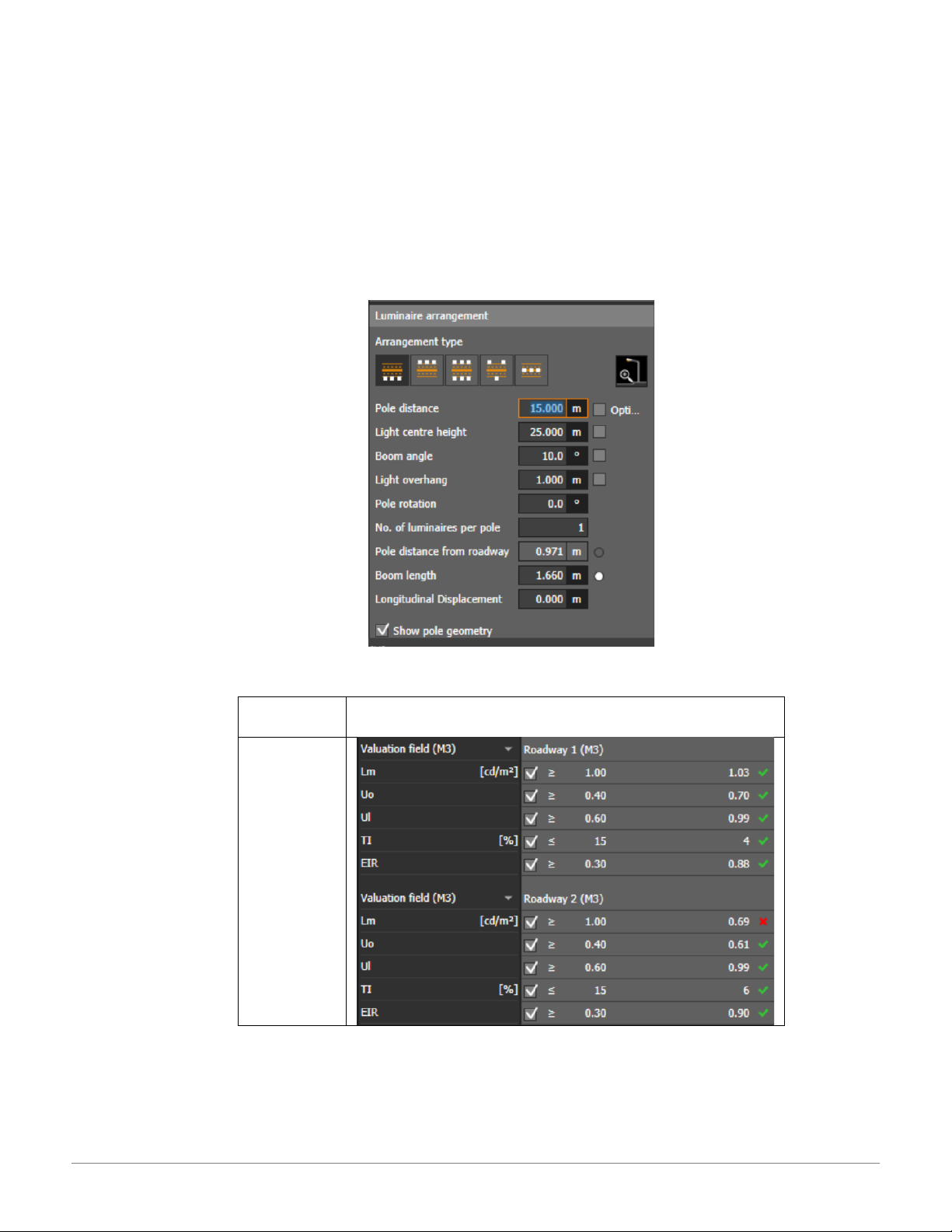

Chiếu sáng 1 bên (chắn sáng toàn bộ):
l/h ≤ 1 → chiều cao cột h ≥ 25m, chọn 25m
e/h ≤ 3,7 → khoảng cách giữa hai cột đèn gần nhất e ≤ 92,5m
Cho khoảng cách giữa các cột đèn (Pole distance) chạy từ 15 đến 40m: Khoảng Kết quả cách 15m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 20m 25m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 30m 35m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 40m
Không có khoảng cách nào đạt chuẩn
Chiếu sáng sole (chắn sáng toàn bộ):
l/h ≤ 1 → chiều cao cột h ≥ 25m, chọn 25m
e/h ≤ 3,4 → khoảng cách giữa hai cột đèn gần nhất e ≤ 85m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu

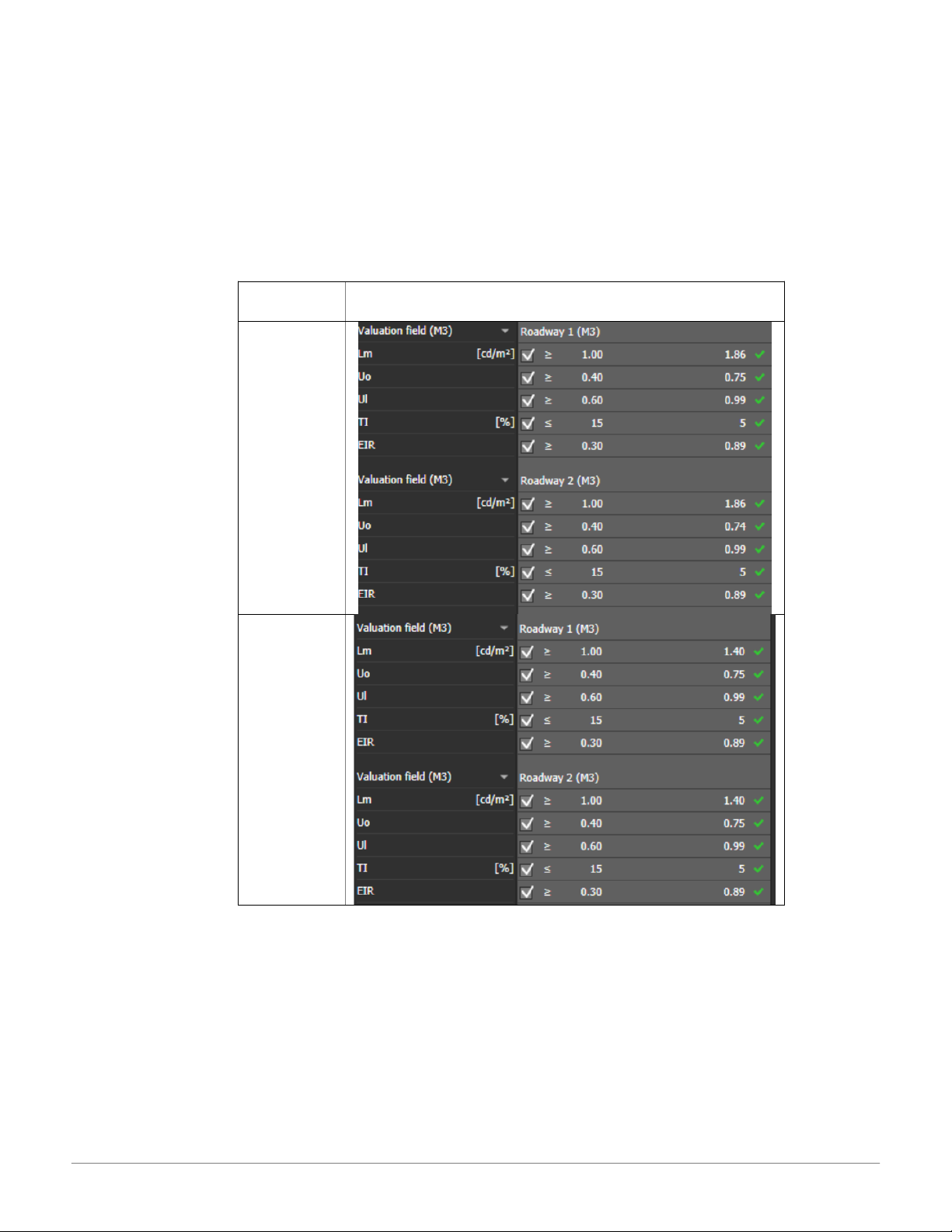

Cho khoảng cách giữa các cột đèn (Pole distance) chạy từ 15 đến 40m: Khoảng Kết quả cách 15m 20m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 25m 30m 15:00, 10/01/2026
Thiết Kế Chiếu Sáng Đường Phố 4 Làn XE - Mô Phỏng với Dialux Evo - Studocu 35m 40m Chọn khoảng cách 25m
Chiếu sáng 2 bên (Chắn sáng toàn bộ):
l/h ≤ 2 → chiều cao cột h ≥ 12,5m, chọn 13m
e/h ≤ 3,7 → khoảng cách giữa hai cột đèn gần nhất e ≤ 48,1m
