BÁO CÁO MẠCH ỔN ÁP TUYẾN TÍNH 5V I. Giới thiệu:
Thiết kế mạch ổn điện áp một chiều sử dụng các linh kiện cơ bản như
transistor, điện trở, diode, tụ điện vv.
Ổn áp làm việc ở chế độ tuyến tính.
II. Sơ đồ nguyên lý:

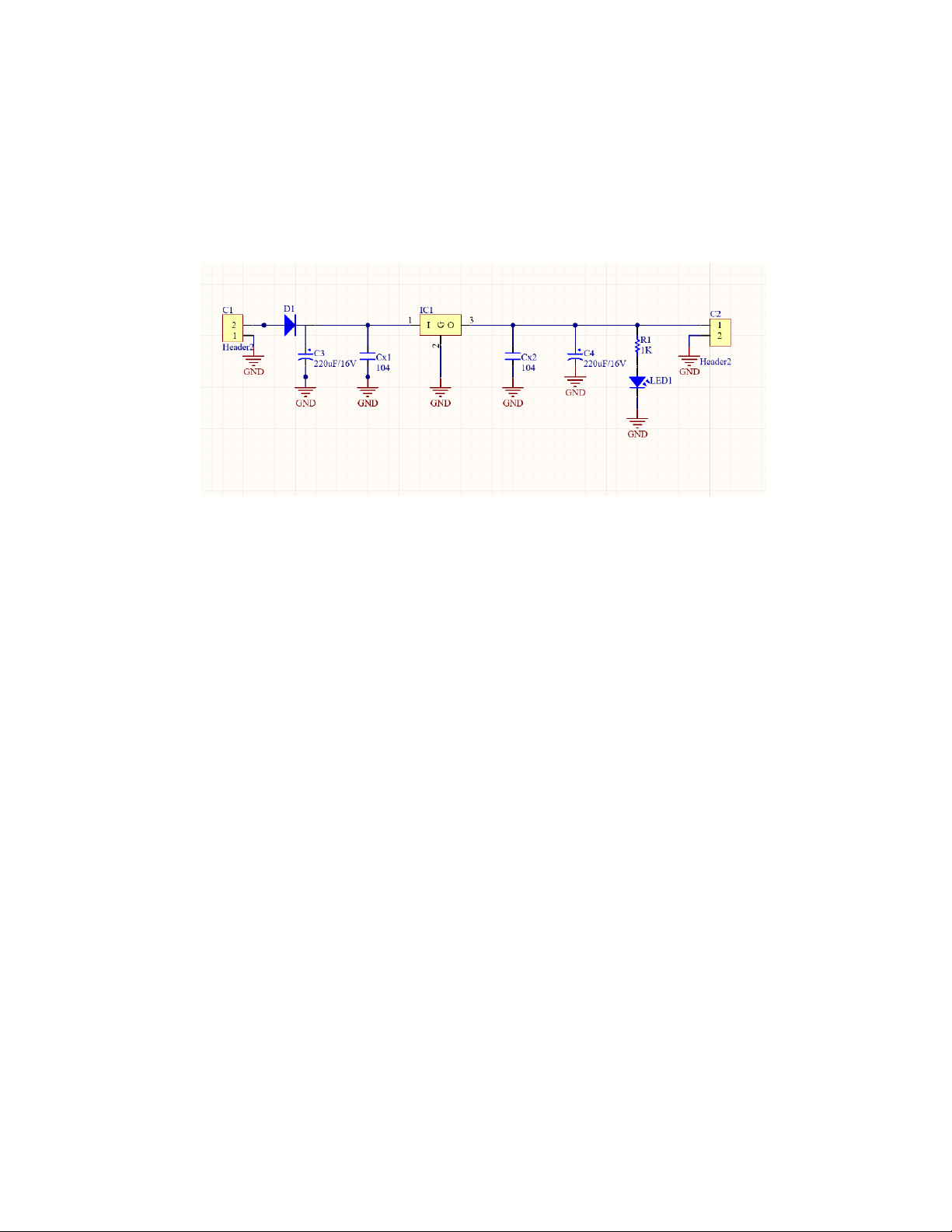

III. Sơ đồ lắp ráp:
Yêu cầu thiết kế mạch: a.
IC1: khuyết nằm ngang thẳng hàng nhau. b.
C3,Cx1,Cx2,C4 : 4 khuyết nằm dọc thẳng hàng ngang. c.
R1 : khuyết nằm dọc thằng hàng dọc. d.
D1,C1,C2 : khuyết nằm dọc thẳng hàng ngang. e. LED1 : khuyết nằm ngang.
Từ yêu cầu ta đưa đến sơ đồ như sau: 2
IV. Giá trị của từng linh kiện: IC: LM78XX . C1, C2 : header IDC C3 = C4 = 220uF/16V Cx1=Cx2=104pF R1=1K LED D1 : diot
V. Tác dụng của từng linh kiện: a. Header C1 đầu vào. b. Header C2 đầu ra. c. D1 chỉnh lưu dòng điện. d.
C3, Cx1 lọc điện áp ở đầu vào. e.
C4, Cx2 lọc điện áp ở đầu ra. f. IC là ổn áp g.
R1 có nhiệm vụ bảo vệ quá tải. Các chân của IC: h.
Chân 1 của IC là đầu vào đảo. i. Chân 2 là âm nguồn. j.
Chân 3 là tín hiệu ra của IC. k. Nguồn nuôi IC (+12V)
VI. Nguyên lý làm việc:
Mạch ổn áp có hồi tiếp hoạt động theo 1 nguyên tắc chung có thể biểu diễn theo sơ đồ khối sau: 3
ChúngtasẽcấpđiệnápđầuvàoquaJ2(tươngứngtheocácchânâmdương)vàđiện
áp5VởngõrasẽđượclấyquachânJ1.

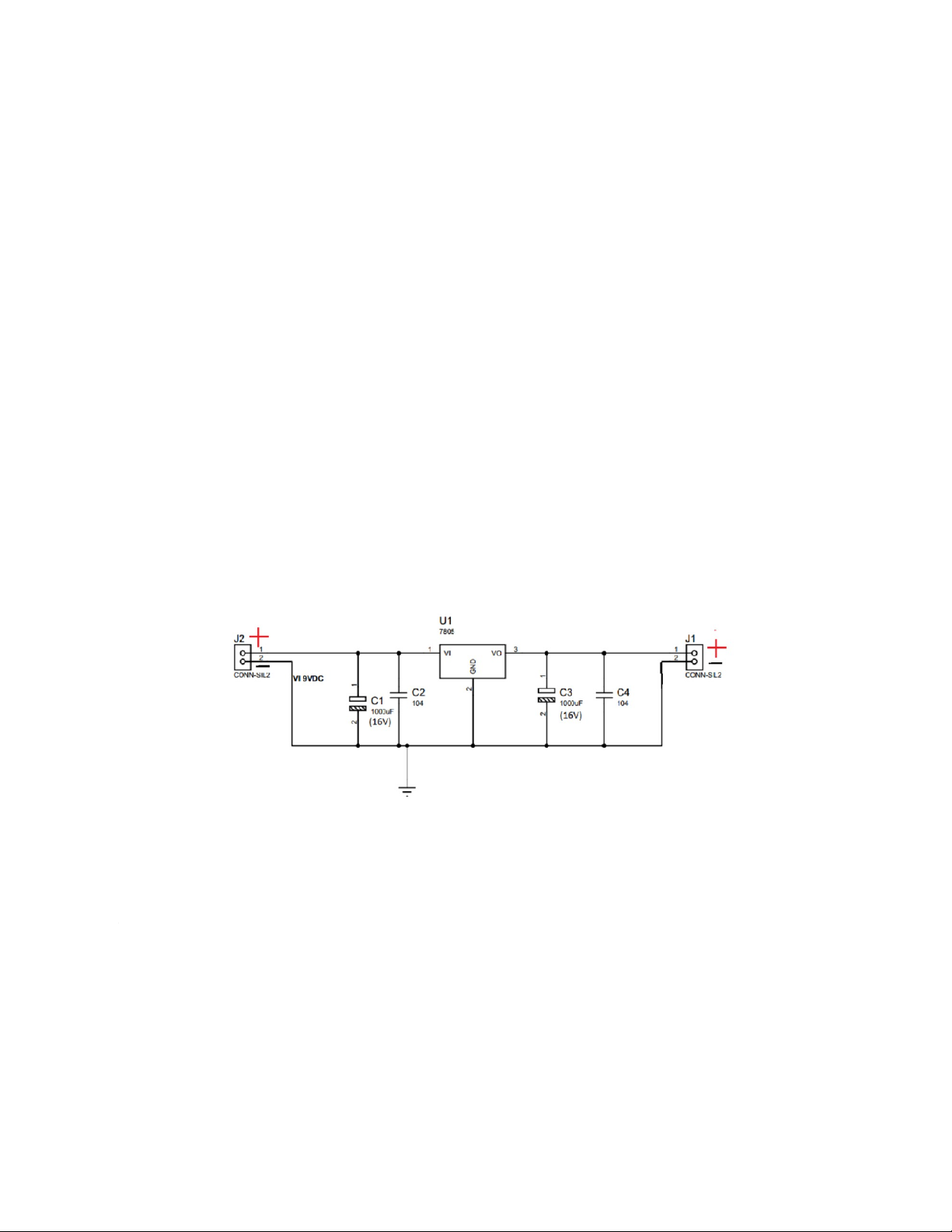

TụC1vàC2đểlọcđiệnápđầuvàocấpchochânVicủaIC7805,tụC1cócácdụng
cungcấpđiệnáptạmthờichochânVikhinguồnđộtngộtbịsụtáp,tụC2làtụgốmnên
trởkhánglớn,C2cótácdụngngănnguồnđầuvàotăngápđộtngộtlàmdạngsóngđiện
ápđầuvàocóhìnhrăngcưa.
TụC3vàC4đểlọcđiệnápcấpchotảitiêuthụlấytừchânVocủaIC7805,tụC3có
cácdụngcungcấpđiệnáptạmthờichotảikhiđiệnáptảiđộtngộtbịsụtáp,tụC4trở
khánglớn,C4cótácdụnglọcnhiễuđiệnápđầura(nhiễulàcácđiệnápkhôngmong
muốnlàmchodạngsóngđiệnápngõracóhìnhrăngcưa). Lưu ý:
- IC7805dễtoảnhiệtnênđểmạchhoạtđộngổnđịnhvàlâudài,chúngtanêngắnthêm tảnnhiệtchoIC 
-Mạchổnápnàyphùhợpđểcấpnguồnchocácmạchđiệntửvậnhànhvớiđiệnáp5Vvà
dòngđiện1Ađổl 4
