Course: Soil Mechanics
Teacher: Dr. Nguyen Minh Duc

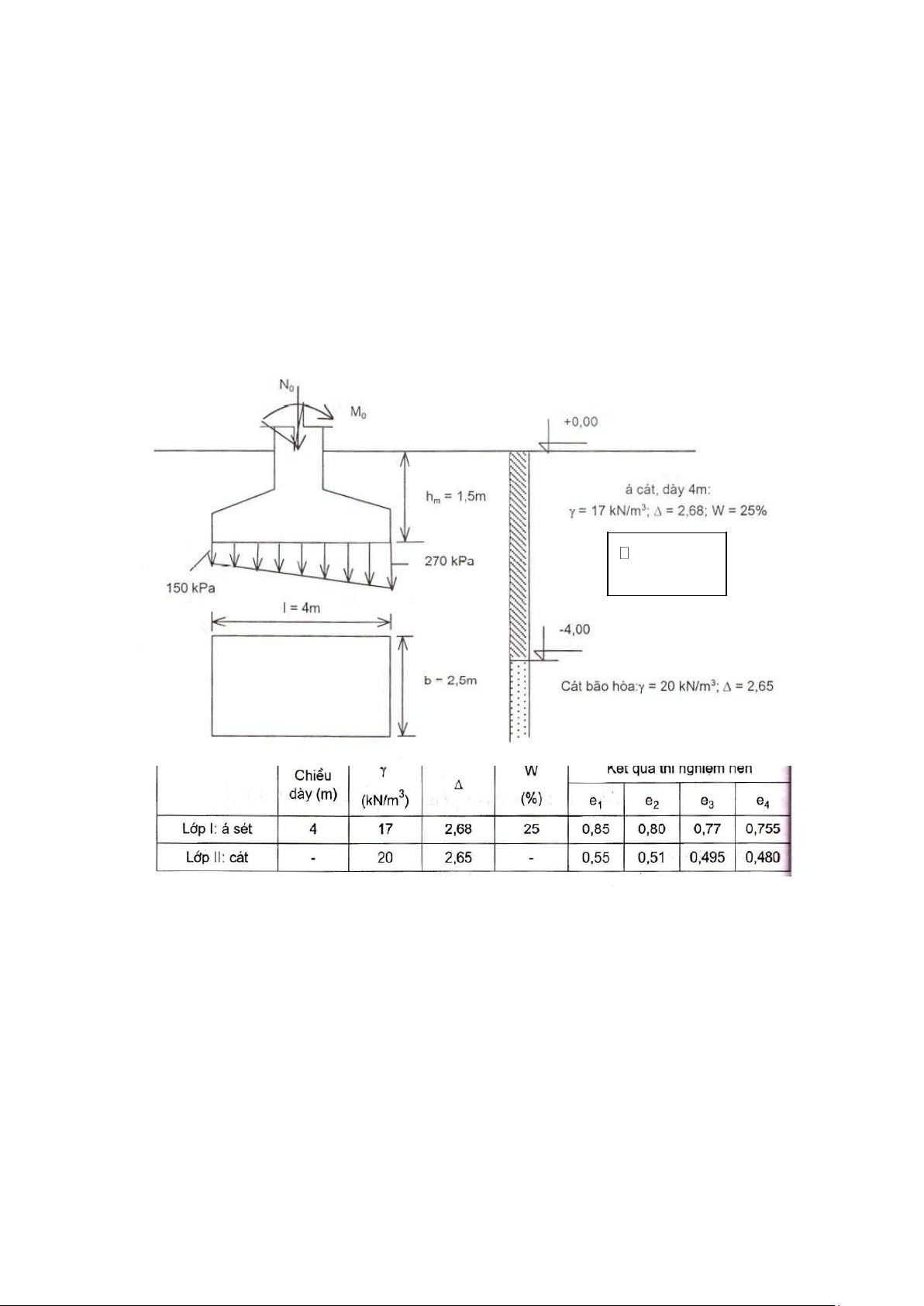

Exercise 2: Tính toán và thiết kế móng đơn
Móng đỡ cột với tải trọng tiêu chuẩn và moment tiêu chuẩn: N
0
= 400 + 2 số cuối MSSV
(kN), M
0
= 60 + 2 số cuối MSSV/10 kN.m, lực cắt tiêu chuẩn, Q
0
= 80 kN
1. Xác định kích thước đáy móng
2. Kiểm tra kích thước đáy móng theo điều kiện ổn định và điều kiện cường độ
3. Xác định độ lún của móng.
4. Tính toán và bố trí cốt thép móng theo 2 phương, biết rằng chiều cao móng h =0.55m
Pressure: 25 – 50 – 100 – 400 kpa
= 27
0
c = 25 kPa

Tài liệu khác của Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh

Preview text:

Course: Soil Mechanics Teacher: Dr. Nguyen Minh Duc
Exercise 2: Tính toán và thiết kế móng đơn
Móng đỡ cột với tải trọng tiêu chuẩn và moment tiêu chuẩn: N0 = 400 + 2 số cuối MSSV
(kN), M0 = 60 + 2 số cuối MSSV/10 kN.m, lực cắt tiêu chuẩn, Q0 = 80 kN
1. Xác định kích thước đáy móng
2. Kiểm tra kích thước đáy móng theo điều kiện ổn định và điều kiện cường độ
3. Xác định độ lún của móng.
4. Tính toán và bố trí cốt thép móng theo 2 phương, biết rằng chiều cao móng h =0.55m = 27 0 c = 25 kPa
Pressure: 25 – 50 – 100 – 400 kpa
